fontastic 360CH Sena User manual

360CH Sena
Bedienungsanleitung 1-11
User Manual 12-21
Smart Bracelet
Smarte Armbanduhr

D
1
Vielen Dank, dass Sie sich für die Fontastic®Fitness
Uhr „Sena“, entschieden haben. Bitte lesen Sie vor
Inbetriebnahme die Bedienungsanleitung sorgfältig.
Verpackungsinhalt
• Fitness Armbanduhr
• Ladekabel
• Bedienungsanleitung
Übersicht
1. Gehäuse
2. 1.54“Display
Full-Touch Sensitiv
3. Armband
4. Seitlicher Knopf
5. Sensoren
6. Ladeanschluss
Inbetriebnahme
Auaden
Die Fontastic®Fitness Uhr Sena ist mit einem wieder-
auadbaren Lithium-Polymer Akku ausgestattet. Laden Sie Sena
vor der ersten Inbetriebnahme auf. Bringen Sie die Ladevorrich-
tung an die Fitness Uhr Sena an, sodass die Pins des Ladeclips
mit dem Ladeanschluss der Sena Kontakt haben.
Die Sena kann mit jedem USB-A Ladegerät
(5VDC ca. 500 mA) oder dem USB-A-Port
eines Computers verbunden und aufgeladen
werden. Stecken Sie das USB Kabel in eine
USB-Stromquelle ein.
Es erscheint ein Akku Zeichen auf dem
Display - der Akku wird geladen. Die Ladezeit
beträgt je nach Batterieladezustand
ca. 2 Stunden. Ist der Akku vollständig aufgeladen,
wird dies im Display angezeigt.
Hinweis: Ihre Fontastic®Fitness Uhr Sena muss über die App
(Fontat Plus) mit Ihrem Handy verbunden werden. Verbinden
Sie die Fitness Uhr und Ihr Smartphone nicht direkt über die
Bluetooth®-Funktion des Smartphones miteinander.
Ladekontakte
Magnete
1
5
6
2
3
4

D
2
Installation der App
Downloaden und installieren Sie die
„Fontat Plus“-App durch Scannen des QR-Codes
oder folgen Sie dem Link:
(URL: www.fontastic.eu/fontat_plus)
Hinweis: Die Android App setzt Android 4.4 oder höher
voraus. Die iOS App setzt iOS 9 oder höher voraus.
Ein-/Ausschalten
Einschalten: Um die Fitness Uhr Sena einzuschalten, drücken
und halten Sie die seitliche Taste für ca. 3 Sekunden.
Ausschalten: Sena können Sie über das Display im Menüpunkt
„MEHR“ ausschalten.

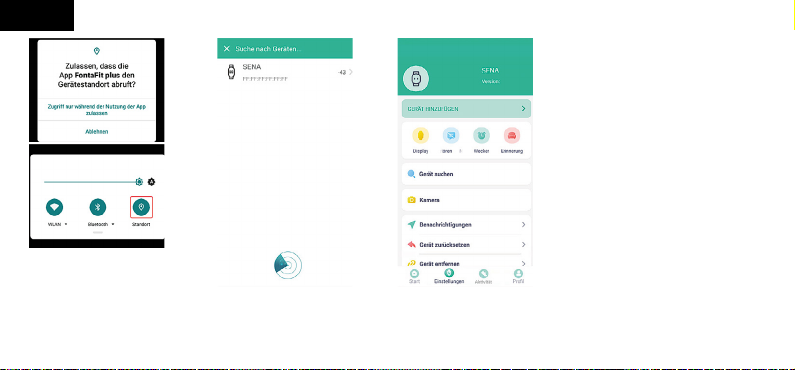

Verbindung und Nutzung der App
Hinweis: Verbinden Sie das Gerät ausschließlich über die
FontaFit Plus App und nicht über die Bluetooth®-Einstellungen
des Smartphones. 1. Ö󰀨nen Sie die App.
2. Nachdem die App gestartet
wurde, tippen Sie auf „Ein-
stellungen“.
3. Tippen Sie auf „GERÄT
HINZUFÜGEN“.

4. Wenn die Android-Version
des Smartphones 8.0 oder
höher ist, benötigt die App
die „Standort“ Berechtigung,
sonst wird das Gerät mög-
licherweise nicht gefunden.
5. Nach der Suche, tippen
Sie auf das Gerätesymbol,
um eine Verbindung
herzustellen.
Aktivieren von Push-
Benachrichtigungen:
Aktivieren Sie den Benachrich-
tigungszugri󰀨: Tippen Sie auf
„Benachrichtigungen“, das System
fragt nach den Berechtigungen für
den „Benachrichtigungszugri󰀨“, um
Benachrichtigungen empfangen
zu können.
Folgen Sie den Anweisungen
Schritt für Schritt, um die
Berechtigung zu aktivieren.
3
D
6. Nach erfolgreicher Verbin-
dung wird die Uhr mit dem
Smartphone synchronisiert.
Der Name der Uhr wird oben
rechts angezeigt.

4
D

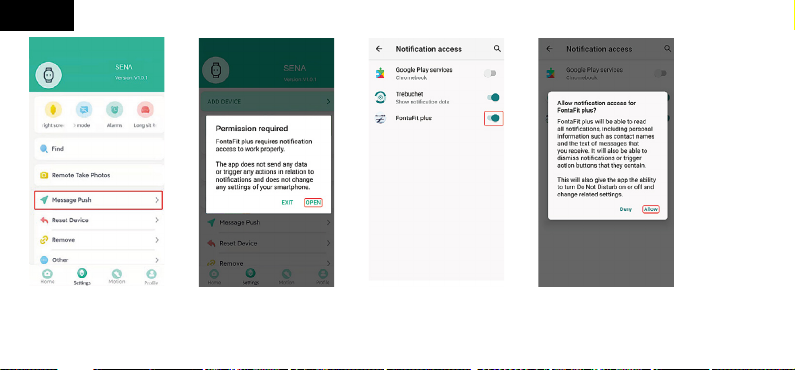

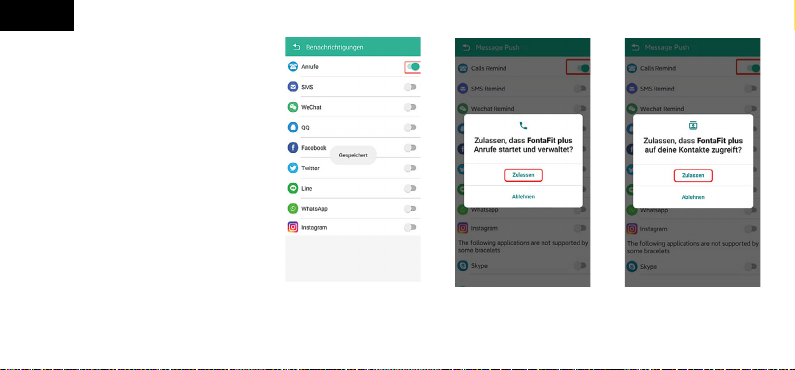

Push-Benachrichtigungen,
die spezielle Berechtigungen
erfordern:
Tippen Sie auf den Schalter auf der
rechten Seite, um die Benachrichti-
gung zu aktivieren. Folgen Sie den
Anweisungen des Systems und tippen
Sie auf „Akzeptieren“ bzw. „Berechtigung
erlauben“.
5
D

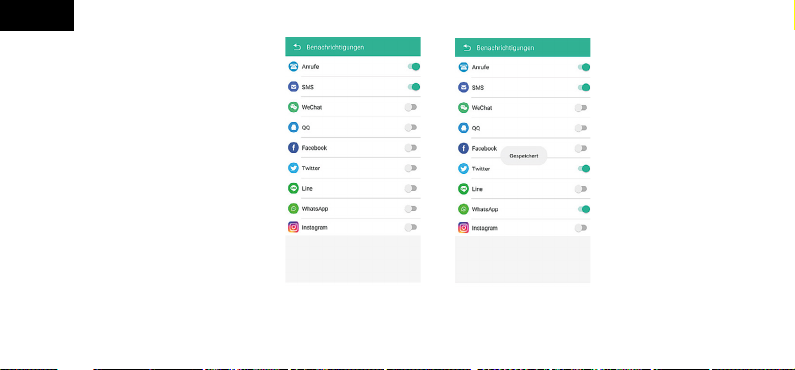

Aktivieren von
App-Benachrichtigungen:
Wenn Sie App-Benachrichtigungen
aktivieren, aktivieren Sie immer eine App
nach dem anderen und warten Sie, bis
die Einstellung übernommen wurde.
6
D

Geben Sie in der App unter „Prol“ Ihre Daten wie Geschlecht,
Größe, Gewicht etc. ein. Die persönlichen Daten dienen dazu den
Kalorienverbrauch und die Distanz korrekt zu berechnen und sind
dritten nicht zugänglich.
Zi󰀨ernblatt wechseln
Drücken Sie die seitliche Taste, um das Display zu aktivieren.
Um das aktuelle Zi󰀨ernblatt zu wechseln, drücken und halten Sie
auf das aktualle Zi󰀨ernblatt auf dem Display. Das Zi󰀨ernblatt wird
geändert.
Alternativ lassen sich die verfügbaren Zi󰀨ernblätter über das Menü
aufrufen und durch wischen nach oben/unten blättern.
Bestätigen Sie die Auswahl durch langes Drücken auf das Display.
Hinweis: Informationen zu Schritten, Schlaf, Puls, Blutdruck,
Blutsauersto󰀨, Sportaktivitäten und die Routenaufzeichnung
werden durch Antippen des jeweiligen Menüs in der App
angezeigt.
Display Anzeige
Fontat Sena verfügt über ein Full- touch-sensitves
Farbdisplay. Auf dem Display können Datum, Uhrzeit, gelaufene
Schritte, Schlafdauer, Puls, Blutdruck, Blutsauersto󰀨,
Benachrichtigungen und einiges mehr angezeigt werden.

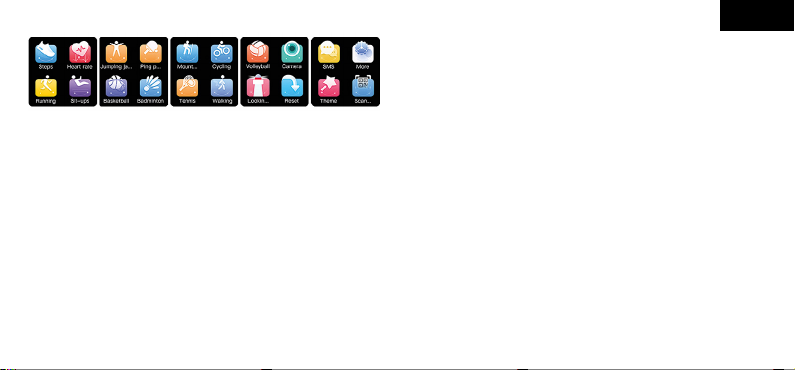

Aktivieren der Untermenüpunkte
Durch wischen über das touch-sensitive Display gelangen Sie
zu den Menüpunkten. Durch Berühren eines gewünschten
Menüpunktes aktivieren Sie das entsprechende Menü.
Hinweis: Über den seitlichen Knopf gelangen Sie von jeglichen
Untermenüpunkten zurück in zur Uhr-Anzeige Oberäche
7
D

Schritte
Durch das Berühren des Menüpunktes „SCHRITTE“ wird die
Anzahl der Schritte, verbrauchte Kalorien sowie die zurückgelegte
Distanz angezeigt.
Schlaf
Durch das Berühren dieses Menüpunktes wird die ermittelte
Schlafdauer angezeigt, wenn Sie das
Fitness Uhr Sena während des Schlafens tragen. Weitere Daten
zum Schlaf werden in der App angezeigt.
Hinweis: Der Schlaf wird aufgezeichnet, wenn der Zeitpunkt
des Einschlafens zwischen 22:00 und 06:00 Uhr liegt, länger
als 4 Stunden geschlafen wird und das Armband dauerhaft
mit dem Smartphone verbunden ist. Das Armband sollte beim
Aufstehen nicht direkt abgenommen werden.
Puls
Durch das Berühren dieses Menüpunktes wird die Puls-,
Blutdruck-, und Sauersto󰀨sättigungs-Messung gestartet.
Bitte beachten:
Tragen Sie das Armband ca. 1cm oberhalb Ihres Handgelenkkno-
chens und achten Sie darauf das
es dicht an Ihrer Haut anliegt. Die Messqualität kann u.a. durch
folgende Faktoren beeinusst werden:
• Geringe Durchblutung
• Tätowierungen
• Rückartige Bewegungen
• Auftragen von Cremes
• Verschmutzte Sensoren
Hinweis: Durch die optoelektronische Pulsmessung (Photo-
plethysmographie) bei der Ihr Blutuss durch grüne LEDs
und Fotodioden erfasst wird, zeigt die Fitness Uhr Sena auch
Werte an wenn das Armband zu locker oder nicht getragen
wird. Achten Sie daher für die Pulsmessung auf den richtigen
Sitz des Armbands. 8
D

Dies ist kein medizinisches Gerät: Daten der Schrittzähler-
und Puls, Blutdruck- und Sauersto󰀨sättigung-Funktion sind
nicht zur medizinischen Verwendung geeignet.
Sport
In Menü sind zahlreiche Aktivitäten vorprogrammiert. Dort können
Sie unterschiedliche Aktivitäten durch berühren des entsprechen-
den Menüpuntks aktivieren.
Laufende Aktivitäten können Sie durch langes Drücken der Taste
beenden. Bestätigen Sie Ihre Auswahl.
Hinweis: Die erfassten Daten werden an die FontaFit
Plus App übertragen und sind dort einsehbar.
Routenaufzeichnung
Die Routenaufzeichnung ist ein unverzichtbares Werkzeug für
Läufer, Sportler und Touristen. Damit können Sie zurückgelegte
Strecken mit dem GPS Ihres Handys in der FontaFit Plus App
aufzeichnen. Diese Funktion wird in der App gestartet, sie erfordert
Aktivierung der GPS-Funktion des Smartphones.
Hinweis: Die Routenaufzeichnung ist eine Funktion
der FontaFit Plus App und nicht die Fitness-Uhr.
Benachrichtigungen und ankommende Telefonate
Benachrichtigungen oder ankommende Anrufe zeigt die Fontastic
Fitness Uhr Sena direkt an.
Im Nachrichten-Menü können Sie sich die letzten Benachrichtigun-
gen anzeigen lassen.
Hinweis: In den Smartphone-Einstellungen müssen Sie vorab
in der jeweiligen Nachrichten-App die Freigabe der Benach-
richtigung über die Fitness Uhr Sena erteilen.
Hinweis: Sie können nur eine Fitness Uhr über die App ver-
binden. Eine Nutzung mehrerer Sena Fitness Uhren über ein
Smartphone gleichzeitig, wird nicht unterstützt.
Weitere Menüpunkte
Ist Ihre Fitness Uhr Sena mit Ihrem Smartphone verbunden und
in Reichweite, stehen Ihnen folgende weitere Menüpunkte zur
Verfügung:
9
D

• Bilder auslösen
• Suchen
FAQ
Falls Sie Fragen zur Fitness Uhr oder zur App
haben, schauen Sie im FAQ-Bereich unserer
Website unter www.fontastic.eu/faq?fontat,
oder scannen Sie den nebenstehenden QR Code.
Falls Sie Technischen Support benötigen,
kontaktieren Sie bitte unser Support-Team unter
support.fontastic.eu.
Sicherheitshinweise
• Ö󰀨nen Sie niemals das Gerät.
• Benutzen Sie das Gerät nie, wenn es sichtbare Schäden
aufweist.
• Das Geärt ist wasserdicht nach IP67
(bis 1 Meter Wassertiefe für max. 30 Min. in klarem Wasser)
• Weitere Informationen zur Wasserbeständigkeit nden Sie auf
unserer Website www.d-parts.de.
Technische Daten
• Übertragung: Bluetooth®4.2
• Batterietyp: Lithium-Polymer
• Display: 1,54″ Fulltouch- TFT Display
• Betriebstemperatur: -10°- +40° C
• Material Armband: (TPU)
• Schutzklasse: IP67
Hiermit erklären wir, dass dieses Gerät die
CE Kennzeichnung gemäß den Bestimmungen und
Vorgaben trägt. Es entspricht somit den grundlegen
den Anforderungen der RED- 2014/53/EU, sowie der
RoHS-Richtlinie 2011/65/EU.
Der vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Adresse verfügbar: www.d-parts.de/konfo
10
D

Hinweis zum Umweltschutz
Ab dem Zeitpunkt der Umsetzung der europäischen
Richtlinie 2012/19/EU in nationales Recht gilt folgendes:
Elektrische und elektronische Geräte dürfen nicht mit
dem Hausmüll entsorgt
werden. Der Verbraucher ist gesetzlich verpichtet,
elektrische und elektronische Geräte am Ende ihrer Lebensdauer
an den dafür eingerichteten, ö󰀨entlichen Sammelstellen oder an
die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das
jeweilige Landesrecht. Das Symbol auf dem Produkt, der Ge-
brauchsanleitung oder der Verpackung weist auf diese Bestimmun-
gen hin. Mit der Wiederverwertung, der sto󰀪ichen Verwertung oder
anderer Formen der Verwertung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt. In Deutschland
gelten oben genannte Entsorgungsregeln, laut Batterieverordnung,
für Batterien und Akkus entsprechend.
11
D

Thank you for purchasing the FontaFit Sena.
Please read the operating instruction carefully and
follow the instructions and notes to get the most out
of your Fitness Bracelet.
Package content
• Fitness watch
• Charging cable
• This manual
Overview
1. Housing
2. 1.54“Display
Touch Sensitive
3. Band
4. Side button
5. Sensors
6. Charging connection
Getting started
Charging the battery
The FontaFit Sena is equipped with
a rechargeable Lithium-Polymer
battery. Fully charge the FontaFit
Sena prior to putting the device
into operation for the rst time.
To charge, place the tness watch
with the charging contacts on the
charging unit so that the pins of both
units are magnetically attracted and have contact.
The charging unit can be connected with any USB-A power source
or the USB-A port of a Computer. Connect the USB cable to a USB
power source; the battery symbol will show up and the battery will
be charged. The usual charging time is 2 hours. The display will
indicate, once the battery is fully charged.
Note: Your Fontastic®Fitness watch Sena must be connected
to your mobile phone via the app (FontaFit Plus).
Do not connect the tness watch and your smartphone
directly via the Bluetooth®function of the smartphone.
12
GB
1
5
6
2
3
4
Charging pins
Magnet

Installing the app
Download and install the “FontaFit Plus” app by
scanning the QR code or follow the link:
(URL: www.fontastic.eu/fontat_plus)
Note: The Android app requires
Android 4.4 or later. The iOS app requires iOS 9 or later.
Switching on/o󰀨
Switch on: To turn on the Sena Fitness Watch, press and hold the
side button for about 3 seconds.
Switch o󰀨: You can switch o󰀨 Sena via the display in the menu
item „MORE“.
Connecting and using the app
NOTE: Only connect the device via the FontaFit Plus app and
not via the Bluetooth®settings of the smartphone.
1. Open the app.
2. After the app has been
started, tap „Settings“.
3. Tap „ADD DEVICE“.
13
GB

4. If the Android version of
the smartphone is 8.0 or
above, the app needs loca-
tion permission and location
must be turned on, otherwise
the device cannot be found.
5. After searching for the
corresponding bracelet, click
on the corresponding device
icon to connect.
Enable push notications:
Enable notication access. Tap
on „Message Push“, the system
will ask for „Notication access”
permissions in order to receive
push-messages. Follow the steps
to open the settings step by step,
click „Allow“ as required, and
enable notication rights.
6. After successful connection,
the device will synchronize with
the smartphone. The name of
the bracelet will be displayed in
the upper right corner. 14
GB

15
GB

Push-notications that require
special permissions:
Click on the switch to the right to enable
the notication. Follow the system
prompts and click „Allow“ or „agree to
permission“ step by step.
16
GB

Enabling app push
When you enable app push only set
each app one by one and wait until the
setting has been successful.
17
GB

Enter your data such as gender, height, weight, etc. under „Prole“
in the app. The personal data is used to correctly calculate the
calorie consumption and distance and is not accessible to third
parties.
Watch face setting
Press the side button to activate the display. To change the current
watch face, press and hold on the current watch face on the display.
The clock face is changed.
Alternatively, the available watch faces can be called up via the
menu and scrolled by swiping up/down.
Conrm by pressing and holding on the display.
NOTE: More information about steps, sleep, pulse, blood pres-
sure, blood oxygen, sports activities and the route recording
is displayed by tapping on the respective menu in the app.
Display
FontaFit Sena has a touch-sensitive colour display. The display
can show the date, time, steps, sleep duration, pulse, blood
pressure, blood oxygen, notications and much more.
Activating the submenu
By swiping the touch-sensitive display, you can access the menu
items. By touching a desired menu item, you activate the menu.
Note: Use the button on the side to activate the display and
return from any submenu to the clock display interface.
Steps
The step count, burned calories and distance are displayed.
18
GB

Sleep
The determined sleep duration is displayed here if you wear the
FontaFit Sena while sleeping.
Further data will be displayed in the app.
Note: Sleep is recorded if the time of falling asleep is
between 22:00 and 06:00, sleep is longer than 4 hours and the
wristband is permanently connected to the smartphone.
The wristband should not be taken o󰀨 directly when getting up.
Pulse
Touching this menu item starts the pulse,
blood pressure and oxygen saturation measurement
Please note:
Wear the bracelet approx. 1cm above your wrist bone and make
sure it is close to
your skin. Please note that other factors can lead to measurement
inaccuracies:
• Low blood circulation
• Tattoos
• Uneven or jerky movements
• Sunscreen and other lotions
• Dirty sensor
Note: By using optoelectronic pulse measurement (photo-
plethysmography), in which your blood ow is detected by
green LEDs and photo diodes, FontaFit also displays values
when the bracelet is worn too loosely or not worn at all. For
this reason, make sure that the wristband ts correctly when
measuring your heart rate.
This is not a medical device: Data from the Step, pulse, blood
pressure and oxygen saturation functions are not intended to
be used for medical purposes.
Training
Some activities are pre-programmed in the Sports menu. You can
access the di󰀨erent sport activities by touching the corresponding
submenu items. You can end ongoing activities by pressing and
holding the button. Conrm your selection.
19
GB
