Fostex FT17H User manual

このたびはフォステクス製品をお買い上げいただき、
ありがとうございました。ご使用の前にこの取扱説明
書をよくお読みの上、正しくお使いください。

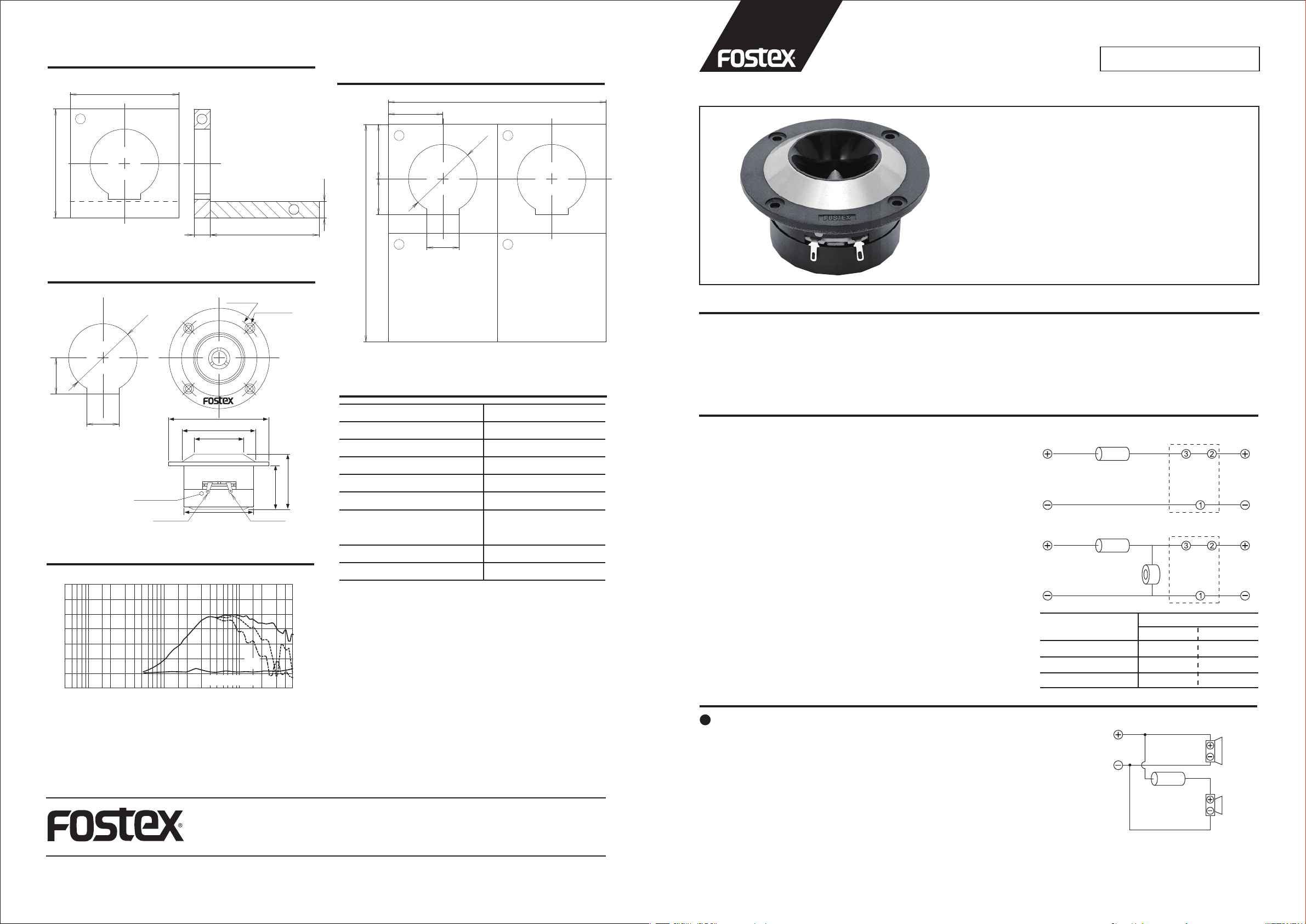

HORN TWEETER
FT17H
FT17Hは、使い易く高性能なホーンツィータです。高精度成型されたホーンに、特殊ダイアフラムと強力な磁気
回路を組み合わせ、切れ味の良い音質と高い能率を得ています。磁気回路は漏れ磁束を低く抑えた簡易防磁
型で、能率が高く、シンプルなネットワークでメインシステムのプラスツィータとしてご使用いただけます。FEシリ
ーズやFFシリーズなどフルレンジユニットとの組み合わせが好適でしょう。
ツィータとデバイディング・ネットワーク
特長
応用例
C
L
入力
アッテ
ネータ
(ATT.)
ツィータ
(8Ω)
12dB/Oct.
6dB/Oct. C
入力
アッテ
ネータ
(ATT.)
ツィータ
(8Ω)
2.2µF以下
FE206En
コンデンサ
1µF FT17H
規 格
形式
インピーダンス
再生周波数帯域
出力音圧レベル
入力
カットオフ周波数
推奨クロスオーバー周波数
マグネット重量
総重量
16mmホーンツィータ
8Ω
5kHz〜35kHz
96dB/W(1m)
30W(Mus)
2.6kHz
5.0kHz以上
113.5g
340g
外形寸法と取付穴寸法
周波数特性
60
70
80
90
100
110
120
(dB)
Ω
64
32
16
8
4
50 100 200 500 1K 2K 5K 10K 20K
Hz 50K
インピーダンス特性
30º
60º
0º
R38
4-Ø 4.5
Ø 87
Ø 65
Ø 44
RED DOT
Ø 62.5
38.0
49.5
極性:プラス(+)
フォステクスカンパニー 宮沢オフィス
〒196-0024 東京都昭島市宮沢町512
Tel. [phone] Fax.042-546-6067
© PRINTED IN CHINA NOVEMBER 2013 581189
クロスオーバー周波数
5,000Hz
7,000Hz
10,000Hz
2.2
1.5
1.0
0.3
0.18
0.14
12dB/Oct.
C(µF) L(mH)
100x2
100x2
50
5033
30
ø 63
1 1
22
ツィータベース組立図 ツィータベース板取図（板材:MDFt15）
*製品についてのお問い合わせは、下記窓口へご連絡ください。
#110 #110
2
1
1
100
100
10015
15
33
30
ø 63
・ ツィータは、デバイディング・ネットワークを用いてウーハーや
スコーカと接続します。デバイディング・ネットワークは、良質
な部品を使用して作られた製品を使いましょう。粗悪な部品
を用いたネットワークは、音の透明度や分解能を低下させ、
歪を増加させて著しく音質を損ないます。ネットワークにはフ
ォステクスの各種ネットワーク素子、アッテネータR80Bをご利
用ください。
・ 6dB/Oct.のネットワークで使用する場合は、直列に接続する
コンデンサは2.2µF以下の製品を使うのが上手な使用方法で
す。コンデンサは、良質なフィルム・コンデンサをお選びくださ
い。
※ご注意
 デバイディング・ネットワークを通さず、直接アンプに接続して
はいけません。直接入力を加えると、断線やビリつきの原因と
なります。
・ FE206En+FT17H+BK206En
FE206EnをバックロードホーンスピーカーボックスBK206Enに収め、プラ
スツィータにFT17Hを組み合わせた例です。ネットワークはフィルムコン
デンサ1個を直列に接続した6dB/Oct形です。コンデンサの容量ですが、
1μFが良いでしょう。
 配線はFE206En（BK206En）に同相でつなぎます。FT17Hの位置は
BK206Enのバッフル面から45mmほど後ろに下げた位置（FT17Hはホー
ン外周の平坦面）でつながりが良いでしょう。このときツィータベースがあ
ると便利ですが、簡易的なツィータベースの例をご紹介しますので、是非
参考にして下さい。
※ご注意
 FT17Hの磁気回路は完全防磁型ではありません
ので、磁気回路の真後方向には多少の漏れ磁束
があります。磁気回路の真後方向へ磁気メディア、
製品等10cm以内に接近させないようご注意下さ
い。
・ 製品の規格は、改良などにより予告なく変更する
ことがあります。
（単位:mm）
（単位:mm） （単位:mm）

Thank you for purchasing the Fostex product. Please
read this manual thoroughly before startusing and use
the product correctly.
HORN TWEETER
FT17H
The model FT17H is an easy to use high performance horn tweeter. With its precisely engineered horn part and
specially made diaphragm, it offers sharp sound and high efficiency. Its magnetic circuit is constructed with low
magnetic leakage, and it can be used as a plus-one tweeter for main speaker system just with plain network. It is
suited to use in combination with Fostex FE-series or FF-series full range speaker drivers.
• Tweeter should be connected to either woofer or mid-range driver
via dividing network. Use as high quality components as possible
for the dividing network. If you used poor quality components for
the network, the sound would be drastically deteriorated and
distorted. We recommend using Fostex network components and
attenuator model R80B.
Main Features
This is an example of the FE206En installed in the back loaded horn box
BK206En adding an FT17H as plus-one tweeter. The network consists of one
piece of film type capacitor connected in series and it offers 6dB/Oct filtering.
We recommend the value of capacitor as 1uF.
Connect the capacitor to FE206En in phase. Locate the FT17H on the top of
BK206En enclosure and about 45 mm retracted position from the BK206En
Practical Application
FE206En+FT17H+BK206En
© PRINTED IN CHINA NOVEMBER 2013 581189
100x2
100x2
50
5033
30
ø 63
1 1
22
2
1
1
100
100
10015
15
33
30
ø 63
OWNER’S MANUAL
FE206En
FT17H
Capacitor
1µF
5,000Hz
7,000Hz
10,000Hz
2.2
1.5
1.0
0.3
0.18
0.14
12dB/Oct.
C (µF) L (mH)
Cross-over Frequency
6dB/Oct. C
Input
2.2µF or less Tweeter
(8Ω)
Attenuator
C
L
12dB/Oct.
Input Tweeter
(8Ω)
Attenuator
baffle board, i.e., measure the distance at the flat surface of FT17H outer horn. This positioning will make
smooth association of main speaker and tweeter. We recommend the use of tweeter base when locating the
FT17H. Please refer to the tweeter base drawing below.
Tweeter Base Assembly Drawing Tweeter Base Board Cutting Plan
(Board Material: MDF T15)
* Caution
The FT17H magnetic circuit is not completely leakage
free and a slight leakage is observed at its right behind
direction. Do NOT place any magnetically susceptive
media within 10cm at right behind the magnetic
circuit.
Outer & Installation Hole Dimensions
R38
4-Ø 4.5
Ø 87
Ø 65
Ø 44
RED DOT
Ø 62.5
38.0
49.5
#110 #110
Polarity: Plus (+)
Specifications
Type
Impedance
Freq. Response
SPL
Input
Cut-off Freqeuncy
Recommended
Cross-over Freq.
Magnet Weight
Total Weight
16 mm horn tweeter
8 Ω
5 kHz ~ 35 kHz
96 dB/W (1 m)
30 W (Music)
2.6 kHz
5.0 kHz or higher
113. 5 g
340 g
Frequency Response
Tweeter and Dividing Network
• If you use 6dB/Oct. network, it is recommended to use a capacitor
whose capacity is 2.2uF or less. Use a high quality film capacitor.
* Caution
It is not good to connect a tweeter directly to an amplifier. Doing
so would cause a break of voice coil wire and buzz sound. Please
connect a tweeter via the dividing network.
• Specifications and appearance are subject to change
without notice for product improvement.
60
70
80
90
100
110
120
(dB)
Ω
64
32
16
8
4
50 100 200 500 1K 2K 5K 10K 20K
Hz 50K
30º
60º
0º
Impedance
FOSTEX COMPANY
1-1-109, Tsutsujigaoka, Akishima City, Tokyo, 196-8550, Japan
(UNIT: mm)
(UNIT: mm)
(UNIT: mm)
