Fostex P650-E User manual

Speaker Box
P650-E/P800-E/P1000-E
取扱説明書

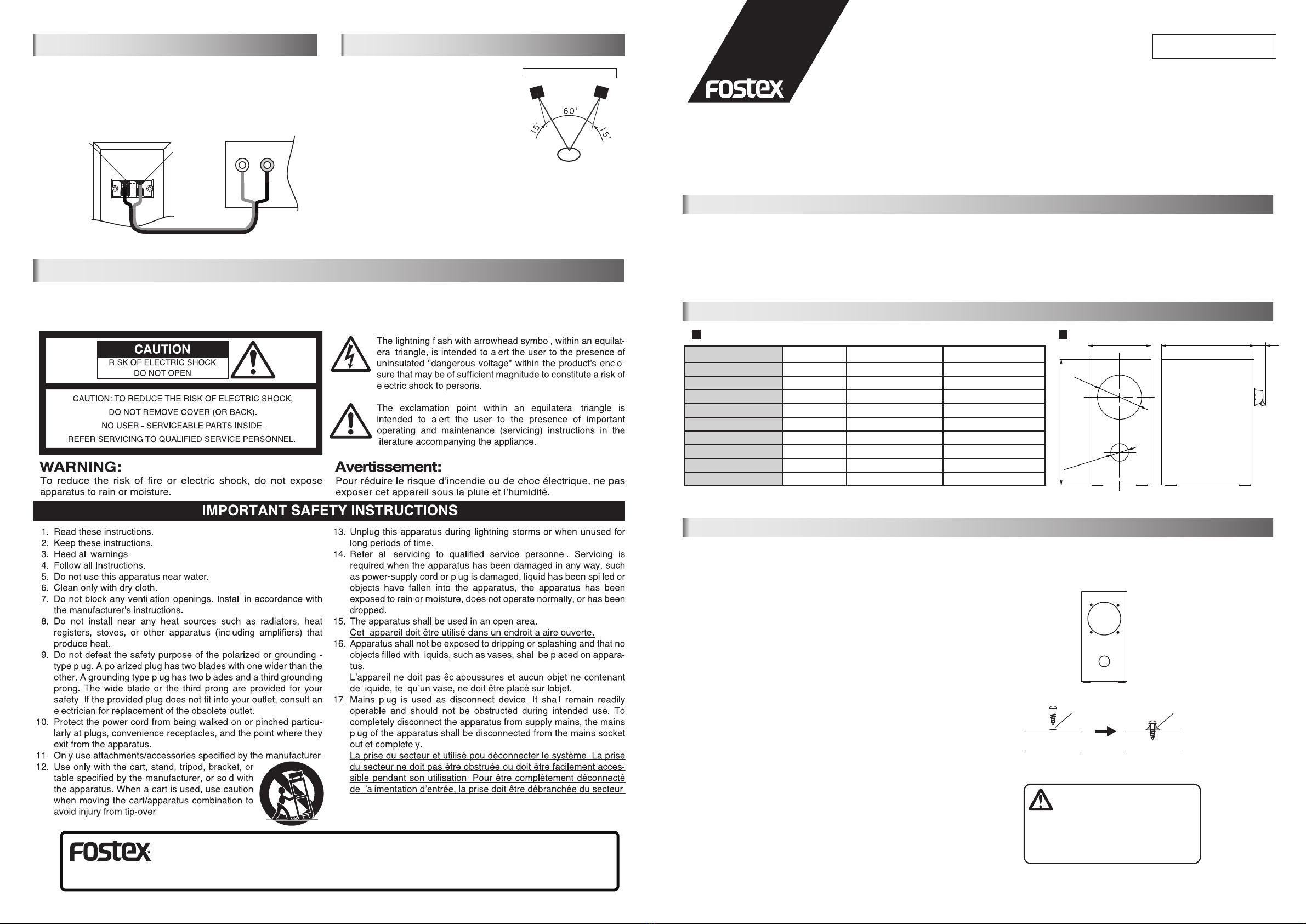

■仕様 ■外形寸法
図-1
フレームの穴位置をマーキングする。
マーキング カッターなどで削る。
図-2
フォステクスホームページ：http://www.fostex.jp
593725
接続方法 設置方法
本体後面
ターミナル部
（ー）黒 （＋）赤 ＋ ー
AMP
日常のお手入れ
安全上のご注意
接続注意
電源プラグを抜く
禁 止
過大入力注意
警 告
注 意
本体
壁面
このたびは、当社製品をお買上げいただき
ありがとうございました
ご使用前にこの取扱説明書をよくお読みい
ただきまして、正しくご使用下さい。
P650-E／P800-E／P1000-Eは、フルレンジスピーカーの魅力を簡単に楽しめるバスレフ型スピーカーボックスです。フル
レンジスピーカーを手軽に高音質で楽しんでいただくために、スピーカーボックスにはターミナル、内部配線コード、吸音
材等を組み込み音質調整済みです。組み立ては内部配線コードをスピーカーユニット端子に接続し、付属のネジでスピー
カーユニットを取り付けるだけの簡単な作業で、高品位な音質を楽しむことができます。
P800-E P1000-E
W
H
A
D(13)
Ø24(Ø35)
形式
外形寸法WxHxD(mm)
内容積
チューニング周波数
板厚／材料
仕上げ
総質量
バッフル穴寸法A(mm)
適合ユニット
バスレフ形
100x200x148
1.86L
101Hz
t9/パーティクルボード
ローズウッド
約0.80kg
ø73
P800K,FF85WK,FE83En
バスレフ形
121x243x179
3.60L
82Hz
t9/パーティクルボード
ローズウッド
約1.15kg
ø94
P1000K,FF105WK,FE103En
P650-E
バスレフ形
85x170x126
1.00L
134Hz
t9/パーティクルボード
レッドチェリー
約0.53kg
ø60
P650K
1. 取り付け前の確認
組み立てには、本体以外に下記のものが必要です。
●スピーカーユニット（別途お買い求めください。）
●付属品（木ネジ×4個、ワッシャー×4個が添付されていること
を確認してください。）
●プラスドライバー（サイズ２番）
※取り付けには、必ず本製品に付属の木ネジをご使用くださ
い。ネジ径の大きい物を使用した場合、スピーカーユニットを
確実に固定出来なくなる恐れがあります。
2. 木ネジ穴加工
まず、スピーカーユニットをスピーカーボックスに入れ木ネジ
の穴位置を油性マジック等でマーキングします（図-1）。
スピーカーユニットを取り外し、マーキング位置に木ネジを予
備締めします。木ネジを半分程締めてから取ります。表面が盛り
上がりますので削ってください（図-2）。
予備締めを行わなくても取り付けることは可能ですが、木が硬
く始めは木ネジが入り難いので、予備締めすることをお勧めし
ます。
3. スピーカーユニットの取り付け
スピーカーユニットと内部配線コードを接続し、スピーカー
ボックス穴にスピーカーユニットを入れ、木ネジで取り付けてく
ださい。
以上で完成です。
スピーカーユニットの取り付け作
業について
取り付け作業時には、ドライバー
の先端などでスピーカーユニット
の振動板やエッジを傷付けたり
破壊したりしないよう注意してく
ださい。
接続はターミナルの極性表示（赤＋、黒ー）にしたがってア
ンプとスピーカーを結線してください。
接続するコードには出来るだけ高品位なスピーカーコード
をご使用されることをお勧めします。
スピーカーは出来るだけしっかりし
た場所に設置することをお勧めし
ます。スピーカーは正面に向けて設
置してリスニングポイントで約15°
の角度を付けると良いでしょう。
厳密に高さを調整する必要はあり
ませんが、スピーカーユニットの位
置を耳の高さに合わせると最も適
した高さになります。
木ネジを半分程予備締めすると表面が盛り上がる
ので削ってください。
スピーカーボックスに汚れなどが付いた際には、乾いた柔らかい布で表面を拭いてください。誤って水などが付いた場合、素早く
乾いた布で拭き取ってください。
ご使用の前に、必ず本書「安全上のご注意」をよくお読みいただき、正しくご使用ください。
本書は、お買上げいただいたフォステクス製品を、安全にご使用いただくために必要な「禁止事項」・「注意事項」についてまと
めて記載してあります。あなたや他の人々へ与える危害や、財産などへの損害を未然に防止するため、本書に記載されている
事項をお守りいただくものですので、大切に保管し、いつでもお読みいただける場所に置くようにしてください。
△記号は、注意しなければならない内容（警告を含む）を示しています。具体的な注意内容は△の
中や近くに、絵や文章で示しています。左図の場合は「感電注意」を示しています。
○記号 は、禁 止 内 容（してはいけないこと）を示しています。具 体 的な注 意 内 容 は ○の 中や 近く
に、絵や文章で示しています。左図の場合は「分解禁止」を示しています。
●記号は、強制内容（必ずすること）を示しています。具体的な注意内容●の中や近くに、絵や文 章
で示しています。左図の場合は「電源プラグをコンセントから抜く」を示しています。
本 機 に他 のオー ディオ 機 器を接 続する場合、接
続する機 器の 取扱説明書をよく読 み、必 ず 電 源
を切り説 明 に従って 接 続してください 。また 、接
続 するコ ード は 指 定 さ れたコ ードを 使 用して
ください。
スピー カ ー やホ ーン を取り付 ける 場合、必 ず 付
属 のネジ で 確 実 に 固 定 してください 。落 下 によ
るけがや 故 障の原 因となることがあります。
機器本体 に 直接水 が か かる 場 所 で は 使 用 しな
でください 。火 災・感電の原 因となります。特 に
屋い外での使用（雨天、降雪時、海岸、水辺）には
ご注意ください。
万一煙 が 出てい る、変 なにおいや 音 がする など
の 異 常状態 の まま 使 用 すると、火 災・感 電 の 原
因 となりま す。すぐに 本製品 に 接 続 してい るア
ンプ の電 源 を切り、必 ず 電 源プラグ をコンセン
トから抜いてください。
油 煙 や湯 気 の当たるような 場 所に置 かな いでく
ださい。火災・感電の原因となることがあります。
過大入 力を 加えないでください 。火 災や 故 障の
原 因となることが あります。本製品 の 規格入 力
でご使用ください。
取扱説明書は必ず 読み、注意事項および 使用方
法を厳 守してください 。安 全 性および 性 能 を確
保するために必要です。
フォステクス カンパニー
〒196-0024東京都昭島市宮沢町512TEL042-545-6111FAX042-546-6067
●この製品の規格・外観などは、改良のため予告なしに変更することがあります。
●この製品についてのお問い合わせ、当社製品のカタログ等のご請求は、左記までどうぞ。
主な特長
主な規格
組み立て
※()内数字はP1000-E寸法

＋ ー
Cable Connection Placing the Speakers
(-) Black (+) Red
Terminal Section
on the rear side
Amplifier
Speakers
Wall surface
Maintenance
©PRINTED IN CHINA AUGUST 2014 593725
FOSTEX CO.
1-1-109 Tsutsujigaoka, Akishima City, Tokyo, 196-8550, Japan
Speaker Box
P650-E/P800-E/P1000-E
Main Features
Owner’s Manual
P800-E P1000-E
Specifications
Specifications Dimensions
Assembly
Fig. 1
Mark 4 screw positions with a marker pen.
Fig. 2
Marking Grind down the burr with a knife.
W
H
A
D(13)
Ø24(Ø35)
Type
Dimensions W x H x D (mm)
Internal Volume
Tuned Frequency
Board thickness/Material
Finish
Total weight
Baffle hole diameter A (mm)
Suitable speaker driver
Bass reflex
100 x 200 x 148
1.86 L
101 Hz
t9 / Particle board
Rose wood
About 0.80 kg
ø73
P800K, FF85WK, FE83En
Bass reflex
121 x 243 x 179
3.60 L
82 Hz
t9 / Particle board
Rose wood
About 1.15 kg
ø94
P1000K, FF105WK, FE103En
P650-E
Bass reflex
85 x 170 x 126
1.00 L
134 Hz
t9 / Particle board
Red cherry
About 0.53 kg
ø60
P650K
Thank you for purchasing the Fostex
P650-E/P800-E/P1000-E speaker enclosure kit.
Please read this manual thoroughly and use the
product in the correct way.
The P650-E/P800-E/P1000-E is a bass reflex speaker enclosure kit that you can readily enjoy the beauty of full-range speaker
system. The kit comes with "terminals, internal wirings and sound absorption material already built in." The assembly process is so
simple that all what you do is connecting the internal wirings to the speaker driver and fitting the driver to the enclosure with
the screws included.
1. Before starting
The following items are necessary besides the speaker enclosure.
• Speaker drivers (sold separately)
• Accessories (The kit includes 4 x wood screws and 4 x washers.)
• Phillips type screw driver (No. 2 size)
[Note]: Only use the wood screws that come with the kit. Problem
may occur when fitting the speaker driver if over sized
screws are used.
2. Screw hole preparation
First, place the speaker driver to the baffle hole and mark 4 screw
positions with a marker pen as shown in the Fig. 1.
Remove the speaker driver once. Then, tighten the screws half
way at the marked positions. You may use a thin awl to open screw
holes for ease of mounting screws.
By doing so will make the baffle surface slightly protruded.
Grind down the burr as shown in the Fig. 2.
Since the baffle wood is quite hard, we highly recommend you
first prepare the screw holes before fitting the speaker driver.
3. Fitting the speaker driver
Remove the half way tighten screws.
Connect the internal wirings to the speaker driver.
Place the speaker driver to the baffle hole and tighten the screws.
Assembly is now completed.
[Caution]:
Be very careful not to damage
the speaker driver cone and
surrounding by misuse of
screw driver.
Connect speaker cables between the enclosure terminals and
an amplifier according to the terminal color (Red: + and
Black: -).
It is recommended to use high grade speaker cables.
Place the speakers on the firm and
secure surface.
Angle the speakers approx. 15
degree towards the listening
position.
It is good to place the speakers at
the height of listeners' ears.
If the speaker enclosures get some dirt, wipe gently using dry soft cloth. If there is a splash of water by accident, quickly wipe off
with dry cloth.
* The number in the parenthesis is for P1000-E.
