Onkyo D-509E User manual

Ja-1
電気製品は、誤った使いかたをすると大変危険です。
あなたや他の人々への危害や財産への損害を未然に防止するために、「安全上のご注意」を必ずお守りください。
スピーカーシステムの表面塗装について
ピアノ塗装仕上げタイプのスピーカシステムは表面保護のため、ピアノクリーナーを塗布しております。
そのため、開封時、表面がくすんで見える場合があります。その際は湿った布などで一度全体をふき取り、その後乾い
た布でおふき取りください。
ご注意：布は傷付き防止のため、柔らかいものをご使用ください。
安全上のご注意
安全にお使いいただくため、ご使用の前に必ずお読みください。
ス
ピ
ーカーシステム
D-509E 取扱説明書
J a
「警告」と「注意」の見かた
間違った使いかたをしたときに生じることが想定される
危険度や損害の程度によって、「警告」と「注意」に区分
して説明しています。
誤った使いかたをすると、火
災・感電などにより死亡、ま
たは重傷を負う可能性が想定
される内容です。
誤った使いかたをすると、け
がをしたり周辺の家財に損害
を与える可能性が想定される
内容です。
警告
注意
絵表示の見かた
記号は「ご注意ください」
という内容を表しています。
記号は「〜してはいけない」
という禁止の内容を表してい
ます。
記号は「必ずしてください」
という強制内容を表していま
す。
高温注意 感電注意
分解禁止 ぬれ手禁止
電源プラグ
をコンセン
トから抜く
必ずする
警告
故障したまま使用しない、異常が起きた
らすぐにアンプの電源プラグを抜く
・煙が出ている、変なにおいや音がする
・本機を落としてしまった
・本機内部に水や金属が入ってしまった
このような異常状態のまま使用すると、火
災・感電の原因となります。すぐにアンプの
電源プラグをコンセントから抜いて販売店に
修理・点検を依頼してください。
電源プラグ
をコンセン
トから抜く
分解、改造しない
火災・感電の原因となります。
内部の点検・整備・修理は販売店に依頼して
ください。
分解禁止

Ja-2
接続、設置に関するご注意
■水蒸気や水のかかる所に置かない、本機の上に液
体の入った容器を置かない
本機に水滴や液体が入った場合、火災・感電
の原因となります。
・風呂場など湿度の高い場所では使用しない
・調理台や加湿器のそばには置かない
・雨や雪などがかかるところで使用しない
・本機の上に花びん、コップ、化粧品、ろう
そくなどを置かない
使用上のご注意
■本機内部に金属、燃えやすいものなど異物を入れ
ない
火災・感電の原因となります。特に小さなお
子様のいるご家庭ではご注意ください。
■長時間音がひずんだ状態で使わない
アンプ、スピーカーなどが発熱し、火災の原
因となることがあります。
■長時間大きな音で使用しない
本機をご使用になる時は、音量を上げすぎな
いようにご注意ください。耳を刺激するよう
な大音量で長期間続けて使用すると、聴力が
大きく損なわれる恐れがあります。
注意
接続、設置に関するご注意
■不安定な場所や振動する場所には設置しない
強度の足りないぐらついた台や振動する場所
に置かないでください。
本機が落下したり倒れたりして、けがの原因
となることがあります。
特に本機は背が高いため、市販の転倒防止
チェーンをお使いいただくことをお勧めしま
す。
■本機の上に 10kg 以上の重いものや外枠からはみ
出るような大きなものを置かない
バランスがくずれて倒れたり落下して、けが
の原因となることがあります。また、本機に
乗ったり、ぶら下がったりしないでくださ
い。
水場での
使用禁止
水濡れ禁止
禁止
禁止
禁止
禁止
禁止
■配線コードに気をつける
配線された位置によっては、つまずいたり
引っかかったりして、落下や転倒など事故の
原因となることがあります。
使用上のご注意
■音量を上げすぎない
・突然大きな音が出てスピーカーを破損した
り、聴力障害などの原因となることがあり
ます。
・始めから音量を上げ過ぎると、突然大きな
音が出て耳を傷めることがあります。音量
は少しずつ上げてご使用ください。
■キャッシュカード、フロッピーディスクなど、磁
気を利用した製品を近づけない
磁気の影響でキャッシュカードやフロッピー
ディスクが使えなくなったりデータが消失す
ることがあります。
移動時のご注意
■移動時は接続コードをはずす
コードが傷つき火災や感電の原因になりま
す。
■本機の上にものを乗せたまま移動しない
本機の上に他の機器を乗せたまま移動しない
でください。
落下や転倒してけがの原因になります。
グリルネットやスピーカーユニット部を持っ
て移動させないでください。
■持ち運びは２人以上で行う
本機は非常に重いので、持ち運びは２人以上
で行ってください。
注意
禁止
禁止
必ずする
禁止
必ずする

Ja-3
・本機とアンプを接続するときは、アンプのボリュームは
出力最小にし、電源プラグを抜いた状態で行ってくださ
い。
・本機の定格インピーダンスは 4Ω です。接続するアンプ
は 4Ω に対応したものをご使用ください。
■一般的な接続方法
*1 一般的な接続方法でご使用になる場合は、カバーを開
けないでください。
接続の際に HIGH-FREQUENCY 側のショートバーがゆ
るむことがありますので、しっかり締め付けてください。
■バイワイヤリング接続方法
（付属のショートバーは使用しません。）
■バイアンプ接続方法
（付属のショートバーは使用しません。）
接続のしかた
RL
*1
赤色の線側
右側に使用する
スピーカー
左側に使用する
スピーカー
アンプなど
HIGH-FREQUENCY側
ショートバー
LOW-FREQUENCY側
RL
赤色の線側
赤色の線側
右側に使用する
スピーカー
左側に使用する
スピーカー
アンプなど
ショートバー
をはずす
RLRL
赤色の線側
赤色の線側
右側に使用する
スピーカー
左側に使用する
スピーカー
ショートバー
をはずす
プリアンプ
ローレンジ用パワーアンプ ハイレンジ用パワーアンプ

Ja-4
■Digital
デジタル
Processing
プロセッシング
Crossover
クロスオーバー
Network
ネットワーク
（チャンネルデバイダー）機能使用時の接続方法
1. ネジをはずしてからスイッチカバーを取り外す
2. ネットワーク切換スイッチを両方上にあげる
3. 右図のように DigitalProcessingCrossover
Network（チャンネルデバイダー）機能搭載アンプと
接続する
ヒント
・DigitalProcessingCrossoverNetwork（チャンネル
デバイダー）機能の詳細につきましては、弊社ホーム
ページをご覧ください。
http://www.jp.onkyo.com/audiovisual/hometheat
er/digitalcrossover/index.htm
・本機の Woofer-Squawker クロスオーバー周波数
（INTERNALCROSSOVER）:450Hz
回路図については、Ja-8 ページをご覧ください。
DigitalProcessingCrossoverNetwork（チャンネル
デバイダー）機能を使用しない場合は、ネットワーク切換
スイッチを両方下向きに戻してください。
21
EXTERNALCROSSOVER
INTERNALCROSSOVER
RLRL
赤色の線側
赤色の線側
右側に使用する
スピーカー
左側に使用する
スピーカー
LOW-FREQUENCY HIGH-FREQUENCY
DigitalProcessingCrossoverNetwork
（チャンネルデバイダー）機能搭載アンプなど
ショートバー
をはずす
危険
・回路の故障を防ぐため、スピーカーコードのしん線のプラス（＋）とマイナス（−）
あるいはLとR などを絶対に接触させないでください。また、アンプのリアパネル
にも触れないように、ご注意ください。
・スピーカーコードは、しっかりとよじってください。銅線がアンプのリアパネルに
触れると、ショートする原因となります。

Ja-5
■グリルネットの脱着
前面のグリルネットを取りはずすことができます。グリル
ネットを取り付けたり、はずしたりするときは次のように
行ってください。
■付属のコルクスペーサーを取り付ける
安定した設置と、よりよい音でお楽しみいただくため、ま
た可塑剤の移行 *を防止するためにも、付属のコルクス
ペーサーを必ずお使いください。
コルクスペーサーは、図のように本機底面の四隅に貼り付
けてください。
*「可塑剤の移行」については「設置する際のご注意」をご
覧ください。
本機は非常に重いので、貼り付け時は取り扱いに十分ご注
意ください。
■付属の吸音スポンジの使い方
本機を部屋のコーナーや壁から近い位置に設置すると、低
音が強調される場合あります。
そのときは、背面のバスレフダクトに、付属の吸音スポン
ジを挿入し、低音を調節してください。
■付属のスパイクの使いかた
底面のスパイク取り付けねじ穴部（4 箇所）に、付属のス
パイクを取り付けてからコルクスペーサーをスパイクの底
面に貼りつけてください。
・スパイクを 4 箇所以外に取り付ける場合は、予期せぬ方
向に転倒の恐れが有る為、市販のヒートンなどを使って
壁などに固定し、接地状態など安全を十分確認したうえ
でご使用ください。
・スパイクをつけた状態でスピーカーを移動すると、床が
傷つきますので、充分に注意してください。
■設置の仕方
できるだけ振動しにくい丈夫な床面に設置してください。
設置には転倒を防止の為にもキャビネット背面上部に設け
てある左右 2 カ所の穴に太さ4mm、長さ15mm 程度の
ヒートンなどを使って丈夫なひもを取り付け、壁などに固
定して下さい。
■設置場所のご注意
・ブラウン管テレビには対応していません。
・本スピーカーには磁石が使われています。ブラウン管テ
レビ、時計、キャッシュカード、フロッピーディスクな
ど、磁気の影響を受けるものを近くに置かないでくださ
い。
使いかた
取りはずし 取り付け
コルクスペーサー
ベース板
キャビネット
ベース板
キャビネット
スパイク
コルクスペーサー
市販のヒートンなど
ひもで壁などに
固定する

Ja-6
■設置する際のご注意
本機を設置する場合には付属のコルクスペーサーまたはス
パイクを必ず使用し、塗装部分が、可塑剤 *を含む製品に
直接接触しないようにご注意ください。本機の表面を被っ
ている塗装皮膜は、可塑剤を含む製品に長時間接触してい
ると、色移りしたり色落ちすることがあります。
これを「可塑剤の移行」と言い、可塑剤を含む製品に長時
間接触することで、その製品に含まれている可塑剤が本機
の塗装膜を軟化させることによって生じる現象です。
滑り止めシートやソファーなどは、製品によって可塑剤が
含まれている場合があります。本機に接触することで色が
移ったり、本機の色が落ちたりするトラブルが起こった場
合は保証の対象とはなりません。
*可塑剤とは、ある材料に柔軟性を与えたり、加工しやす
くするために添加する物質のことで、主に、塩化ビニー
ル（塩ビ、PVC と言われることもあります。）を中心と
したプラスチック製品に用いられます。可塑剤は次のよ
うな製品に使用されている場合があります。
・合成皮革（ソファー、椅子、テーブルクロス、衣類など）
・滑り止めシート
・建材（壁紙、床材、天井材など）
・電線被覆（家電製品のコード、ケーブル類）
・フィルム・シート（雑誌や書籍の表装、機器などに使用
しているカバーなど）
・塗料・接着剤・顔料（ダンボール箱や家具などの合板用）
■お手入れについて
製品の表面は時々柔らかい布でからぶきしてください。汚
れがひどいときは、中性洗剤をうすめた液に、柔らかい布
を浸し、固く絞って汚れをふき取ったあと乾いた布で仕上
げをしてください。固い布や、シンナー、アルコールなど
揮発性のものは、ご使用にならないでください。
化学ぞうきんなどをお使いになる場合は、それに添付の注
意書きなどをお読みください。
ピアノ塗装仕上げの場合は、市販されているピアノクリー
ナー（鏡面ツヤ出し用）をご使用ください。塗装面に付い
た手アカや汚れをすっきり取り、美しい光沢に仕上げま
す。お手入れ後は、ホコリや手アカが付きにくくなり、付
着しても乾拭きで楽に取ることができます。
スピーカーのグリルネットにほこりがついたときは、掃除
機で吸い取るかブラシをかけるとよくほこりを取ること
ができます。
■テレビやパソコンとの近接使用について
一般にテレビやパソコンに使用されているブラウン管は、
地磁気の影響さえ受けるほどデリケートなので、普通のス
ピーカーを近づけて使用すると、画面に色むらやひずみが
発生します。
本機は防磁設計ではありません。ブラウン管テレビを本機
の近くでご使用になると、色むらやひずみが生じる場合が
あります。そのときは、本機をテレビから離してくださ
い。
■取り扱い上のご注意
本機は通常の音楽再生では問題ありませんが、次のような
特殊な信号が加えられますと、過大電流による焼損断線事
故のおそれがありますのでご注意ください。
aFMチューナーが正しく受信していないときのノイズ
b発振器や電子楽器等の高い周波数成分の音
cオーディオチェック用CDなどの特殊な信号音
dマイク使用時のハウリング
eテープレコーダーを早送りしたときの音
fアンプが発振しているとき
gピンコードなど、接続端子の抜き差し時のショック音
形式：
3ウェイバスレフ型、チャンネルデバイダー対応（ネッ
トワーク切換スイッチ搭載）
定格インピーダンス：4Ω
最大入力：150W
定格感度レベル：84dB/W/m
定格周波数範囲：40Hz〜 100kHz
クロスオーバー周波数
（INTERNALCROSSOVER）:450Hz、2.8kHz
クロスオーバー周波数
（EXTERNALCROSSOVER）:−、2.8kHz
キャビネット内容積：34 リットル
外形寸法（幅×高さ×奥行）：
275×991×370mm
（グリルネット、ターミナル突起部含む）
質量：16.4kg
使用スピーカー：
ウーファー（13cmA-OMFモノコックコーン型×2）
スコーカー（13cmN-OMFコーン型× 1）
ツイーター（3cmリング型× 1）
ターミナル：
バナナプラグ対応金メッキ真鍮削り出しスピーカーター
ミナル、バイワイヤリング対応
防磁設計：無
付属品：
コルクスペーサー（4個）、スパイク（4個）、吸音スポ
ンジ（1個）、スピーカーコード 3.0ｍ（1本）、保証
書（1）、ユーザー登録カード（1）
※仕様および外観は予告なく変更することがあります。
カタログおよび包装箱などに表示されている型名の最後の
アルファベットは製品の色を表す記号です。色は異なって
も操作方法や仕様は同じです。
取り扱いについて
主な仕様

Ja-7
■保証書
この製品には保証書を別途添付していますので、お買い上
げの際にお受け取りください。
所定事項の記入および記載内容をご確認いただき、大切に
保管してください。
保証期間は、お買い上げ日より 1年間です。
■調子が悪いときは
意外な操作ミスが故障と思われています。
この取扱説明書をもう一度よくお読みいただき、お調べく
ださい。本機以外の原因も考えられます。ご使用の他の
オーディオ製品もあわせてお調べください。それでもなお
異常のあるときは、電源プラグを抜いて修理を依頼してく
ださい。
修理を依頼されるときは、下の事項をお買い上げの販売
店、または本書「オンキヨーご相談窓口・修理窓口のご案
内」記載のオンキヨー修理窓口までお知らせください。
Xお名前
Xお電話番号
Xご住所
X製品名
Xできるだけ詳しい故障状況
■オンキヨー修理窓口について
詳細は本書「オンキヨーご相談窓口・修理窓口のご案内」
をご覧ください。
■保証期間中の修理は
万一、故障や異常が生じたときは、商品と保証書をご持参
ご提示のうえ、お買い上げの販売店またはオンキヨー修理
窓口へご相談ください。詳細は保証書をご覧ください。
■保証期間経過後の修理は
お買い上げ店、またはオンキヨー修理窓口へご相談くださ
い。修理によって機能が維持できる場合はお客様のご要望
により有料修理致します。
■補修用性能部品の保有期間について
本機の補修用性能部品は、製造打ち切り後8年間保有して
います。性能部品とは、その製品の機能を維持するために
必要な部品です。保有期間経過後でも、故障箇所によって
は修理可能の場合がありますのでお買い上げ店、またはオ
ンキヨー修理窓口へご相談ください。
修理について D-509E

Ja-8
■Circuitdiagram
Grille attachment
catcher
Cabinet
Base
275mm
991
mm
950
mm
94
mm
25
mm
Woofer
Squawker
Tweeter
132
mm
370
mm
Grille
Speaker
terminals
Bass reflex
duct
289mm
172mm *310mm
Network
changing
switches
*グリルネット、ターミナル突起部含む
記載の寸法は、実際の製品と若干の誤差が生じる場合があります。
* incl. grille and projection
The actual dimensions may differ slightly from this drawing.

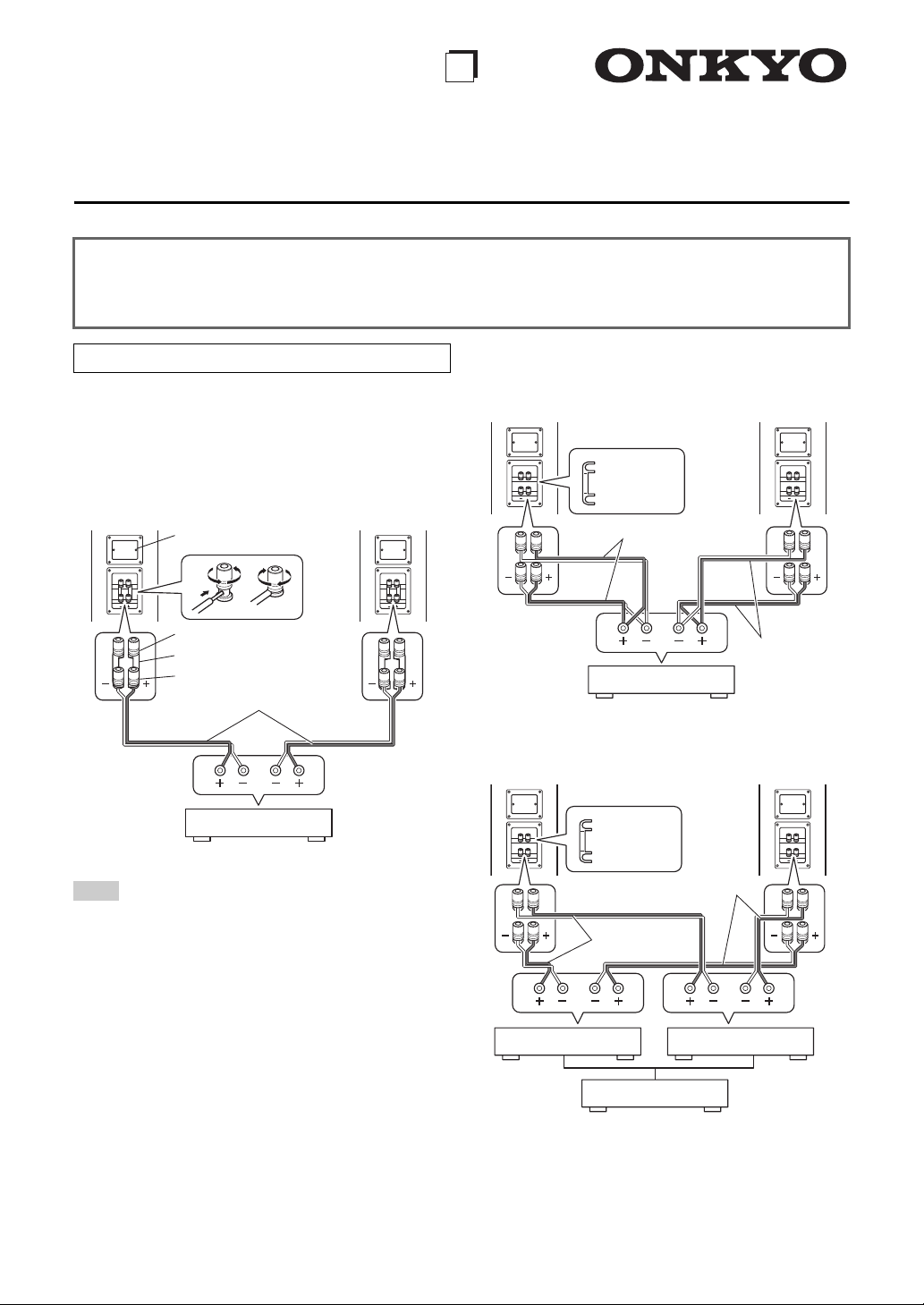

En-1
・Before connecting the speakers, disconnect your amplifier’s
power cord from the wall outlet and set its volume control to
minimum.
・The speaker’s rated impedance is 4 Ω. Make sure you connect
an amplifier that is compatible with a 4 Ωimpedance.
■Commonly - used connection
*1 Do not open the cover for the commonly -used connection.
Note
Fasten the jumper bar for HIGH - FREQUENCY firmly when it
loosened during the connection.
■Bi-wiring the Speakers
(Supplied jumper bars are not used)
■Bi-amping the Speakers
(Supplied jumper bars are not used)
Surface Coating
For mirror-smooth finish type, the surface color may look dull because a piano cleaner is applied to protect the surface. Please wipe
the surface with a cloth dampened with water and then wipe it with a dry cloth.
Note: Use a soft cloth to avoid the scratch.
S
pea
k
er
S
ys
t
em
D-509E Instruction Manual
E n
Connecting the Speakers
RL
*1
Red cord side
Right speaker Left speaker
Amplifier,etc.
For HIGH-FREQUENCY
Jumper bar
For LOW-FREQUENCY
RL
Red cord side
Red cord side
Right speaker Left speaker
Amplifier,etc.
Remove the
jumper bars
RLRL
Red cord side
Red cord side
Right speaker Left speaker
Remove the
jumper bars
Preamplifier
Power amplifier for low range Power amplifier for high range

En-2
■Connection Using Digital Processing
Crossover Network (without Crossover
Network) Function
1. Remove two screws to detach the switch cover plate.
2. Flip up the both network changing switches.
3. Connect the speaker to an amplifier with Digital Processing
Crossover Network (without Crossover Network) function as
shown below.
Tip
・Refer to the Onkyo website for Digital Processing Crossover
Network (without Crossover Network) function.
http://www.onkyo.com/
・Woofer-Squawker crossover frequency (INTERNAL
CROSSOVER): 450 Hz
Refer to page Ja-8 for circuit diagram.
Note
Flip down the both network changing switches when Digital
Processing Crossover Network (without Crossover Network)
function is not used.
21
EXTERNALCROSSOVER
INTERNALCROSSOVER
RLRL
Red cord side
Red cord side
Right speaker Left speaker
LOW-FREQUENCY HIGH-FREQUENCY
Amplifier with Digital Processing Crossover
Network (without Crossover Network), etc.
Remove the
jumper bars
Caution
・Make sure that the positive (+) and negative (-) wires or R and L wires are not touching
each other and also not touching the rear panel of the amplifier to avoid the circuit
damage.
・Make sure to twist the core wire properly to prevent it from touching the rear panel of
the amplifier and causing the short.

En-3
■Removing the Speaker Grilles
You can use the speakers either with or without their grilles,
which can be removed as follows.
■Using the Supplied Cork Spacers
Make sure to use the supplied cork spacers for stable bases and
better-quality sound. The cork spacers also protect the bottom of
the speaker from migrations of a plasticizer.
Attach the cork spacers to the four corners of the bottom of the
speaker.
Note
Please note that the speaker is so heavy and it requires careful
attention.
■Using the Supplied Sound Absorbing Pad
If the speaker is placed at the corner of the room or near the wall,
you may find that the bass sound is too loud. In this case, insert
the supplied sound absorbing pad into the bass reflex duct on the
back of the speaker to adjust the sound level.
■Using the Supplied Spike
Attach the supplied spikes into the screw holes (four) on the
bottom of the speaker, and attach the cork spacers to the bottom
surfaces of the spikes.
Note
・If you attach the spikes to the other places than the four screw
holes on the bottom of the speaker, mount the speaker to the
wall, etc. first using commercially available cup hooks and
make sure that there is no problem with a fitting condition, etc.
Otherwise, the speaker may fall to an unexpected direction.
・Please note that moving the speaker with the spikes attached
can damage the flooring.
■Placement
Place the speaker on the firm floor with less vibration.
To prevent the speaker from falling, mount the speaker on the
wall, etc. as follows: Insert a cup hook that is about 4 mm in
diameter and 15 mm long into two holes (right and left) on the
back of the speaker, and put a durable cord through the attached
cup hook. Using this durable cord you can mount the speaker on
the wall, etc.
■Precaution on Placement
・This speaker is not compatible with television sets with
Braun tubes.
・Magnets are used for this speaker. Please move the speaker
apart from the magnetizing objects such as television sets with
Braun tubes, watches, cash cards, and floppy discs.
Before Using the Speaker System
Remove Replace
Cork spacer
Base
Cabinet
Base
Cabinet
Spike
Cork spacer
Commercially
available cup hooks
Secure the cabinet to the wall,
etc. with a cord

En-4
■Care for the Surface
You should periodically wipe the speakers with a soft, dry cloth.
For stubborn stains, remove it by using a soft cloth dampened
with water and a mild detergent, then wipe it dry with a dry cloth.
Do not use a rough cloth, thinners, alcohol, or other volatile
solvents. When you use wipes, please refer to a note of caution
supplied with the wipes. For mirror-smooth finish type, use a
commercially available piano cleaner (a polish for smooth finish).
The cleaner remove the hand marks and stains, and give a luster
to the surface. The cleaner also prevents the hand marks and
stains, and make it easier to remove them with a dry cloth. You
can dust the grille net of the speaker by using a vacuum cleaner or
blush.
■Use with a TV set
In general, Braun tubes used for color television sets, etc. are
extremely sensitive and can be affected even by the magnetism of
the earth. If a speaker system is used near them, therefore,
discoloring or distortion of pictures will occur.
This speaker is not provided with magnetic shielding. If
discoloration or distortion occurs, move the speaker apart from
the television set.
■Precaution on use
This speaker system can handle the specified input power when it
is used for ordinary music reproduction. If the following
abnormal signals are fed to the speaker, however, an overcurrent
may flow in the internal circuits, causing burning or breakage of
the wires.
aNoise produced when FM station is not tuned in
bHigh-frequency sound generated by an oscillator, an electronic
musical instruments, etc.
cSpecial test signals produced by audio checking CD, etc.
dHowling when a microphone is used
eSound produced when fast-forwarding cassette tape deck
fOscillating amplifier signals
gSound produced when connecting or disconnecting audio
connection cables
Type:
3-way bass reflex, Without Crossover Network compatible
(Network changing switch equipped)
Impedance: 4 Ω
Maximum input power: 150 W
Output sound pressure level: 84 dB/W/m
Frequency response: 40 Hz - 100 kHz
Crossover frequency
(INTERNAL CROSSOVER): 450 Hz, 2.8 kHz
Crossover frequency
(EXTERNAL CROSSOVER): −, 2.8 kHz
Cabinet capacity: 34
Dimensions (W ×H ×D):
275 ×991 ×370 mm (incl. grille and projection)
Weight: 16.4 kg
Speaker (woofer): 13 cm A-OMF MONOCOQUE cone ×2
Speaker (squawker): 13 cm N-OMF cone ×1
Speaker (tweeter): 3 cm ring drive ×1
Terminal: Binding post (Banana type, Bi-wiring supported)
Other: Non-magnetic shielding
Accessories:
Cork spacer (4), Spike (4), Sound absorbing pad (1), Speaker
cable 3.0 m (1)
Specifications and features are subject to change without notice.
・In catalogs and on packaging, the letter at the end of the
product name indicates the color. Specifications and
operations are the same regardless of color.
Care Specifications

Cs-1
・连接扬声器前，请从电源插座上拔下放大器的电源线并将
其音量控制调至最小。
・扬声器的额定阻抗为 4 Ω. 确保连接兼容 4 Ω 阻抗的放大
器。
■常用连接
*1 对于常用连接，请勿打开护盖。
注意
连接过程中，如果用于高频的跨接条发生松动，请将其扣
紧。
■双接线扬声器
（不使用附带的跨接条）
■双功放连接扬声器
（不使用附带的跨接条）
表面涂层
对于镜面抛光型，由于涂有用于保护表面的钢琴清洁剂，表面颜色可能显得暗淡。 请用蘸水的布擦拭表面，然后再用干布
擦干。
注意：请使用软布以免划破表面。
扬声器系统
D-509E 使用手册
C s
连接扬声器
RL
*1
红色线缆侧
右置扬声器 左置扬声器
放大器等
用于高频
跨接条
用于低频
RL
红色线缆侧
红色线缆侧
右置扬声器 左置扬声器
放大器等
取下跨接条
RLRL
红色线缆侧
红色线缆侧
右置扬声器 左置扬声器
取下跨接条
前置放大器
用于低音域的功率放大器 用于高音域的功率放大器

Cs-2
■使用 Digital Processing Crossover Network （不带分
频网络）功能连接
1. 取出两颗螺钉拆下开关盖板。
2. 向上拨动两个网络切换开关。
3. 将扬声器连接至带有 Digital Processing Crossover
Network （不带分频网络）功能的扬声器，如下所示。
提示
・有关 Digital Processing Crossover Network （不带分频网
络）功能，请参阅 Onkyo 网站。
http://www.onkyo.com/
・低音单元通话盒的交叉频率 (INTERNAL CROSSOVER)：
450 Hz
请参阅第 Ja-8 页了解电路图。
注意
Digital Processing Crossover Network （不带分频网络）功能
未使用时，向下拨动网络切换开关。
■取下扬声器网罩
扬声器有无网罩均可使用，可通过以下方式取下网罩。
■使用附带的软木脚垫
请务必使用附带的软木脚垫以确保底座稳定，获得品质较好
的声音。 此外，软木脚垫还可保护扬声器底部，防止增塑剂
渗移。
将软木脚垫安装到扬声器底部的四个边角。
注意
请注意，扬声器很重，需要特别小心。
■使用附带的吸音垫
如果将扬声器放在房间的角落或墙壁附近，可能产生低音过
高的现象。 在这种情况下，可在扬声器背面的低音反射通道
内插入附带的吸音垫来调节音量。
21
EXTERNAL CROSSOVER
INTERNAL CROSSOVER
RLRL
红色线缆侧
红色线缆侧
右置扬声器 左置扬声器
低频 高频
带有 Digital Processing Crossover Network
（不带分频网络）的放大器等
取下跨接条
注意
・确保正 （+）和负极 （-）线缆或 R 和 L 线缆不相互接触，并且不接触放大器的后面
板，以避免电路损坏。
・确保正确扭紧芯线，以防止其接触放大器的后面板而造成短路。
使用扬声器系统之前
取下 放回
软木脚垫
底座
箱体

Cs-3
■使用附带的销钉
将附带的销钉装入扬声器底部的螺孔 （四处），然后将软木
脚垫安装到销钉底面上。
注意
・如果将销钉安装到扬声器底部四处螺孔以外的位置，请先
用市售的丝杆吊钩将扬声器安装到墙壁等位置并确保装配
条件等没有问题。否则扬声器可能会意外翻落。
・请注意，在装有销钉的状态下移动扬声器会损坏地板。
■放置
将扬声器放置在不易震动的平稳地板上。
为避免扬声器翻落，请按照如下方式将扬声器安装到墙壁等
位置： 将直径约为 4 mm、长度约为 15 mm 的丝杆吊钩插
入扬声器背面的两处螺孔 （左右），然后将耐用绳索穿过已
装上的丝杆吊钩。 使用此耐用绳索可将扬声器安装到墙壁等
位置。
■安置注意事项
・本扬声器与显像管电视机不兼容。
・本扬声器采用磁铁。 请移动扬声器的位置，使其远离磁化
物体，例如显像管电视机、手表、现金卡和软盘。
■表面保养
应定期使用干燥的软布擦拭扬声器。 对于顽固的污渍，可使
用蘸水和温和清洁剂的软布除去污渍，然后再用干燥的布擦
干。 请勿使用粗糙的布、稀释剂、酒精或其他挥发性溶剂。
使用擦拭巾时，请参阅擦拭巾随附的注意事项。 对于镜面抛
光型，请使用市售的钢琴清洁剂 （用于增加光泽度的上光
剂）。 该清洁剂可以除去手印和污渍，并可增加表面光泽。
此外,该清洁剂还可防止手印和污渍，而且可以使手印和污
渍更容易用干布清除。 可使用吸尘器或毛刷清除网罩上的灰
尘。
■与电视机搭配使用
用于彩色电视机等设备的阴极射线管通常极为灵敏，甚至会
受地球磁场的影响。 因此，如果在此类设备附近使用扬声
器，会发生图像变色或变形。
本扬声器不具备磁屏蔽功能。如果发生变色或变形，请移动
扬声器，使其远离电视机。
■使用注意事项
用于普通的音乐再现时，本扬声器系统可处理规定的输入功
率。 但是，如果对扬声器供给下列异常信号，内部电路中可
能流入过载电流，造成线缆燃烧或损毁。
a FM电台未调谐时产生的噪声
b 振荡器、电子乐器等产生的高频声音
c 音响测试CD等产生的特殊测试信号
d 使用麦克风时产生的啸声
e 磁带式录音机快进时产生的声音
f 振荡放大器信号
g 连接或断开音频连接线时产生的声音
类型：
3 路低音反射，不带分频网络兼容 （配备网络切换开关）
阻抗： 4 Ω
最大输入功率： 150 W
输出声压级别： 84 dB/W/m
频率响应： 40 Hz - 100 kHz
交叉频率 （INTERNAL CROSSOVER）：450 Hz、2.8 kHz
交叉频率 （EXTERNAL CROSSOVER）：−、2.8 kHz
音响柜体积： 34
尺寸(宽 高 长 ):
275 ×991 ×370 mm （包括网罩和突出部位）
重量： 16.4 kg
扬声器 （低音单元）： 13cm A-OMF 单体横造圆锥形 × 2
扬声器 （通话盒）： 13 cm N-OMF 圆锥形 × 1
扬声器 （高音单元）： 3 cm 环形驱动 × 1
端子： 接线柱 （支持香蕉形插头、双接线）
其他： 无磁屏蔽
附件：
软木脚垫 （4）、销钉 （4）、吸音垫 （1）、3.0 m扬声器
电缆 （1）
规格及功能更改将不另行通知。
・目录和包装上产品名称后面的字母代表了颜色的资讯。 无
论何种颜色，规格和操作方式都是相同的。
底座
箱体
销钉
软木脚垫
市售的丝杆吊钩
用绳索将箱体固定到墙壁等位置
保养
规格

Cs-4
Y1208-1
SN 29401186
(C) Copyright 2012 Onkyo Corporation Japan. All rights reserved.
*29401186*
〒572-8540 大阪府寝屋川市日新町2-1

製品のご使用方法についてのお問い合わせ先：
オンキヨーオーディオコールセンター
050-3161-9555（受付時間 10：00〜18：00）
（土･日･祝日･弊社の定める休業日を除きます）
サービスとサポートのご案内：http://www.jp.onkyo.com/support/
2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN
Tel: [phone] Fax: [phone]
http://www.onkyo.com/
18 Park Way, Upper Saddle River, N.J. 07458, U.S.A.
Tel: [phone] Fax: [phone]
http://www.us.onkyo.com/
Liegnitzerstrasse 6, 82194 Groebenzell, GERMANY
Tel: [phone] Fax: [phone]
http://www.eu.onkyo.com/
The Coach House 81A High Street, Marlow, Buckinghamshire, SL7 1AB, UK
Tel: [phone] Fax: [phone]
Unit 1033, 10/F, Star House, No 3, Salisbury Road, Tsim Sha Tsui Kowloon, Hong Kong.
Tel: [phone] Fax: [phone]
http://www.onkyochina.com/
1301, 555 Tower, No.555 West NanJin Road, Jin an, Shanghai,
China 200041, Tel: [phone] Fax: [phone]
http://www.cn.onkyo.com/
产品上标有左侧的标记时，表示含有有毒有害物质的含量超出 SJ/T11363-2006规定的限量要求的部件，环境保护
使用期限为10年。但是，遥控器中使用的电池等消耗品除外。有关含有的部位请参阅下表。根据产品机体上贴有
的序号能够了解制造年份。序号的开头的数字表示制造年份。
例如, “12 SERIAL********”表示2012年制造。
有毒有害物质或元素名称及含量标识格式
部件名称
有毒有害物质或元素
Pb Hg Cd Cr(VI) PBB PBDE
铅 汞 镉 六价铬 多溴联苯 多溴二苯醚
扬声器产品
外部装饰方面 ×○○○○○
安装电路板 ○○○○○○
附属品 ×○○○○○
包装品 ○○○○○○
○： 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 规定的限量要求以下。
×： 表示 该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 规定的限量要求。
（×表示部分扬声器产品的外部装饰方面和附属品内的端子、销钉的铅含量超出 1000ppm。）
