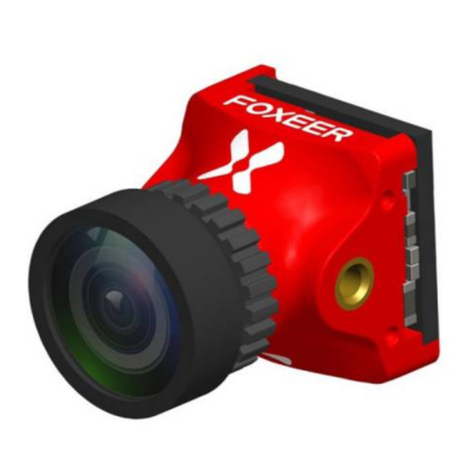

FOXEER PREDATOR NANO User manual

RETURN
CAMERA ID
FOXEER
A B C D E F G H I J K L M N O P Q
R S T U V W X Y Z         
 - ! ” # $ % & ( ) _ ˋ,￥ : ; <=> ? @
\ ˆ﹡﹣×＋／
←→↑↓ CLR POS
00 : 00 00 : 0
WARNING: Read the ENTIRE instruction
manual to become familiar with the
features of the product before operating.
Failure to operate the product correctly
can result in damage to the product,
personal property and cause serious
injury.
NOTICE: This product is only intended for
use with unmanned, hobby- grade,
remote-controlled vehicles and aircraft.
FOXEER disclaims all liability outside of
the intended purpose and will not
provide warranty service related thereto.
SUPPORT: Visit www.foxeer.com/ to get
more information.
MENU: Push MENU(center button) to go to
the main menu.
UP/DOWN: Move up and down through the
menu.
Left/Right: Modify the menu parameters.
Main MENU
SETUP MENU
CAMERA ID
EXIT
PICT ADJUST
DAY / NIGHT
LANGUAGE
CAMERA RESET
ENGLISH
AUTO
YES
ON
Camera ID: ON/OFF. You can setup pilot
name and position.
1. Camera ID
To connect the camera directly to the video
transmitter, plug the 3 pin wiring harness from
the video transmitter into the camera leaving
the OSD pin open.
CAMERA-VIDEO
TRANSMITTER CONNECTION
1. TIME: ON/OFF
2. POWER: ON/OFF
4. V CAL: Voltage calibration, range -0.5~0.5.
6. N/P: NTSC/PAL switchable.
7. SIZE: 4:3/16:9 switchable.
8. VER: FOXEER_V4.0.
5. MODE: DAY/ NIGHT/ LED/ B&W.
9. EXIT
3. VOL ALARM:
You can setup a bat boundary
(single), click LEFT/RIGHT button to decrease/
increase the value, 3.6V default.
Press top button for 3s, you can access OSD
menu.
FPV OSD Setup
DISPLAY
TIME
EXIT
POWER
VOL ALARM 3.6
V CAL 0.0
MODE DAY
N/P PAL
SIZE
VER: FOXEER_V4.0
4:3
ON
ON
CAUTION: If you are using ESC’s with active
braking, we recommend powering the
camera system through a BEC or voltage
regulator.
CAMERA-OSD SWITCH
CONNECTION
Camera Back OSD Switch Front
1. FLIP: OFF/ H-FLIP/ V-FLIP/ HV-FLIP
2. BRIGHTNESS
3. CONTRAST
4. SHARPNESS
5. HUE
6. COLOR GAIN
2. PICT ADJUST
PICT ADJUST
FLIP
COLOR GAIN
BRIGHTNESS
CONTRAST
SHARPNESS
HUE
160
136
090
136
OFF
122
RETURN
7 Languages: ENGLISH/ DEUTSCH/ FRANCAIS/
PYCCKNN/ PORTUGUES/ ESPANOL/ 中文 .
4. LANGUAGE
DAY/NIGHT include "AUTO" and "MANUAL" ,
click "MANUAL" , you can setup permanent
"COLOR" or "B/W" .
3. DAY/NIGHT
5. Camera reset
Save All: Save all setup.
cancel: Cancel Setup.
Not Save: Can save the value temporary, but
once power o, the value won't save.
6. EXIT
DAY/NIGHT
DAY/NIGHT COLOR
RETURN
V3.0
Quick switch:At standby status, long press the right
button on OSD board, it can fast change the MODE,
the current mode will show once at the TIMER place.
PREDATOR NANO
*Bracket is added from the front
VBAT+

DISPLAY
TIME
EXIT
POWER
VOL ALARM 3.6
V CAL 0.0
MODE DAY
N/P PAL
SIZE
VER: FOXEER_V4.0
4:3
ON
ON
警告：操作前，请阅读说明书全部内容来熟
悉产品功能。操作不当，可能会造成本产品
及其它个人财产受损，产生严重后果。
设定菜单
摄像机标识码
退出
图像调整
LANGUAGE
摄像机复位
中文
日/夜模式 自动
是
开
主菜单
菜单：按压菜单（中键）进入主菜单
上/下：操控菜单选项向上/向下
左/右：调节菜单中的参数
1. 摄像机标识码
摄像机标识码：开/ 关，可以设置飞手名字和
显示位置。
图像调整
翻转
色彩增益
亮度
对比度
锐度
色调
160
136
090
136
关
122
返回
2. 图像调整
1. 翻转: 关/ 水平/ 垂直/ 水平垂直
2. 亮度
3. 对比度
4. 锐度
5. 色调
6. 彩色增益
4. 语言
7种语言：英语/ 德语/ 法语/ 俄罗斯语/ 葡萄牙
语/ 西班牙语/ 中文。
3. 日/夜模式
日/夜模式：包括“自动”和“手动”。点击
“手动”，你可以设置“彩色”或“黑白”。
5. 摄像机复位
日/夜模式
日/夜模式 彩色
返回
全部保存(SAVE ALL)：保存所有设置。
不保存：临时保存设置，断电之后不保存。
取消：取消所有设置。
6. 退出
返回
摄像机标识码
FOXEER 00 : 00 00 : 0
A B C D E F G H I J K L M N O P Q
R S T U V W X Y Z         
 - ! ” # $ % & ( ) _ ˋ,￥ : ; <=> ? @
\ ˆ﹡﹣×＋／
←→↑↓ CLR POS
技术支持：访问www.foxeer.com来获
取更多信息。
*当您想要检测电压时，连接电压检测线接动力电。
5Pin线
VCC 电源电压 DC4.5-20V
输入（红色）
GND 地线（黑色）
VID 视频输出（黄色）
OSD 菜单（白色）
VSEN 电压检测（蓝色）
摄像头-OSD连接
OSD 控制板
温馨提示：建议使用分电板。
3pin 连接图传 2pin 连接
OSD控制板
摄像机背面
电池正极
摄像头和图传通过3根线连接。
摄像头-图传连接
OSD菜单设置
长按上键3秒，进入OSD菜单。
1. TIME(时间): 开/ 关
2. POWER(电压显示): 开/ 关
4. V CAL(电压校正): 电压校正，范围-0.5~0.5。
6. N/P: NTSC/PAL可切换。
7. SIZE(尺寸): 4:3/16:9可切换。
5. MODE: DAY/NIGHT/LED/ B&W。( 白天、
晚上、LED灯、黑白)
快捷操作: 在待机模式下, 长按OSD板右键3秒，
可以快速切换模式，当切换成功时，显示屏右
下角时间位置会显示一次当前模式。
8. VER: FOXEER_V4.0。
9. EXIT(退出)
3. VOL ALARM(低电压报警值设置): 可以设置一
个预警值，通过左右按键可以自定义，默
认3.6V。
注意：本产品只适用于玩具级无人遥控车
和飞机，FOXEER拒绝承担任何违背产品
设计初衷使用所产生的后果，而且对此不
会提供保修服务。
不适合14岁以下儿
童使用，本产品不
是儿童玩具。
V3.0
PREDATOR NANO
*从机器正面装上支架
