FRAM FBH-S4IWF-GRBG User manual

FBH-S4IWF-GRBG / FBH-S4IWF-GRBK
PLITĂINCORPORABILĂ
4 Arzatoare Gaz, Duze GPL incluse

1
Înainte de a utiliza acest aparat, citiți cu atenție manualul de instrucțiuni. Păstrați manualul pentru
consultări ulterioare.
Acest manual este conceput pentru a vă oferi toate instrucțiunile necesare referitoare la instalarea, utilizarea
și întreținerea aparatului. Pentru utilizarea corectă și în siguranță a aparatului, vă rugam să citiți cu atenție
acest manual de instrucțiuni, înainte de instalare și utilizare.
➔Plita incorporabilă
➔Manual de instrucțiuni
➔Certificat de garanție
Vă mulțumim pentru achiziționarea acestui produs F R A M !
1. INTRODUCERE
2. CONȚINUTUL PACHETULUI DUMNEAVOASTRĂ

2
Instructiuni privind siguranta
•Citiți cu atenție toate instrucțiunile înainte de a folosi aparatul și păstrați-le într-un loc convenabil,
pentru a fi consultate atunci când este necesar.
Avertismente generale privind siguranța
•Acest aparat poate fi utilizat de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice,
senzoriale sau mentale reduse sau lipsite de experiență dacă sunt supravegheate sau au fost instruite cu
privire la utilizarea în siguranță a aparatului și înțeleg pericolele implicate. Copiii nu trebuie să se joace cu
aparatul. Lucrarile de curatare si intretinere de utilizator nu trebuie sa fie efectuare de copii fara
supraveghere.
Avertisment: Produsul și componentele sale accesibile devin fierbinți în timpul utilizării. Trebuie să fiți
atenți, pentru a evita atingerea elementelor de încălzire. Țineți copiii cu vârsta sub 8 ani la distanță, cu
excepția cazului în care sunt supravegheați în mod continuu.
Avertisment: Gătirea nesupravegheată pe plită cu grăsime sau ulei poate fi periculoasă și poate rezulta
într-un incendiu. Nu încercați NICIODATĂ să stingeți un astfel de incendiu cu apă, doar opriți produsul și
acoperiți flacăra cu un capac sau cu o pătură ignifugă.
ATENTIE: Procesul de preparare trebuie să fie supravegheat. Un proces scurt de preparare trebuie să fie
supravegheat în permanență.
Avertisment: Pericol de incendiu: Nu depozitați articole pe suprafețele de gătire.
Avertisment: Dacă suprafața este crăpată, opriți aparatul, pentru a evita posibilitatea de șoc electric.
•Nu utilizați agenți abrazivi duri de curățare sau de degresare pentru curățarea suprafețelor
cuptorului. Aceștia pot zgâria suprafețele, ceea ce poate conduce la spargerea geamului ușii sau la
deteriorarea suprafețelor.
•Nu utilizați aparate de curățat pe bază de abur pentru curățarea aparatului.
•Aparatul dvs. este produs în conformitate cu toate standardele și reglementările locale și
internaționale aplicabile.
•Lucrările de întreținere și de reparații trebuie efectuate numai de tehnicienii autorizați de service.
Lucrările de instalare și de reparații care sunt efectuate de tehnicienii neautorizați pot fi periculoase. Nu
alterați și nu modificați specificațiile aparatului în niciun fel. Elementele necorespunzatoare de protectie a
plitei pot cauza accidente.
•Înainte de conectarea aparatului, asigurați-vă că sunt compatibile condițiile de distribuție locale
(natura gazului și presiunea gazului sau tensiunea și frecvența electricității) și specificațiile aparatului.
Specificațiile pentru acest aparat sunt prezentate pe etichetă.
ATENTIE: Acest produs este conceput numai pentru gătirea alimentelor și este destinat numai pentru uz
casnic în interior. Acesta nu trebuie utilizat în niciun alt scop sau în nicio altă aplicație, cum ar fi utilizare
ne-casnică sau într-un mediu comercial sau pentru încălzirea unei încăperi.
•Acest aparat nu este conectat la un dispozitiv de ventilare. El trebuie instalat și conectat conform
reglementărilor curente de montare. Trebuie acordată atenție specială cerințelor relevante cu privire la
ventilare.
•Dacă arzătorul nu s-a aprins după 15 secunde, opriți utilizarea dispozitivului și deschideți ușa
compartimentului. Așteptați cel puțin 1 minut înainte de a încerca să aprindeți din nou arzătorul.
•Au fost luate toate măsurile posibile pentru a vă asigura siguranța. Deoarece sticla se poate sparge,
trebuie să fiți atent în timpul curățării, pentru a evita zgârierea. Evitați lovirea sau ciocnirea geamului cu
accesoriile.
3. AVERTISMENTE PRIVIND SIGURANȚA

3
•Asigurați-vă că pentru aparat, cablul de alimentare nu este prins sau deteriorat în timpul instalării. În
cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de agentul său de
service sau de persoane calificate asemănător, pentru a preveni un pericol.
Dacă aparatul dvs. este prevăzut cu o plită de gătit din sticlă sau din ceramică din sticlă:
ATENTIE: În caz de spargere a geamului plitei:
•opriți imediat toate arzătoarele și orice element electric de încălzire și izolați aparatul de la sursa de
alimentare.
•nu atingeți suprafața aparatului.
•nu utilizați aparatul.
Avertismente de instalare
•Nu utilizați aparatul înainte ca acesta să fie instalat complet.
•Aparatul trebuie să fie instalat de un tehnician autorizat. Producătorul nu este responsabil pentru
nicio deteriorare care ar putea fi cauzată de așezarea și de instalarea incorecte de persoane neautorizate.
•În momentul în care despachetați aparatul, asigurați-vă că acesta nu a fost deteriorat în timpul
transportului. În cazul unui defect, nu utilizați aparatul și contactați imediat agentul calificat de service.
Materialele folosite pentru ambalare (nailon, capse, polistiren etc.) pot fi daunatoare pentru copii si trebuie
colectate si indepartate imediat.
•Protejați produsul, nu îl expuneți la soare, la ploaie, la zăpadă, la praf sau la umiditate excesivă.
• Materialele din jurul plitei (adică dulapurile) trebuie să poată rezista la o temperatură minimă de 100
°C.
•Temperatura suprafeței inferioare a plitei poate crește pe parcursul utilizării și de aceea trebuie
instalată o placă sub produs.
In timpul utilizarii
Nu plasați materiale inflamabile sau combustibile în aparat sau în apropierea acestuia atunci când acesta este
în funcțiune.
Nu lăsați aparatul nesupravegheat atunci când gătiți cu uleiuri solide sau lichide. Acestea se pot aprinde în
condiții de încălzire extremă. Nu turnați niciodată apă pe flăcări cauzate de ulei, opriți în schimb aparatul și
acoperiți tigaia cu capacul său sau cu o pătură ignifugă.
•Întotdeauna poziționați tigăile peste partea centrală a zonei de gătire, și rotiți mânerele spre o poziție
sigură pentru a nu fi prinse sau prinse.
•Dacă produsul nu va fi folosit o perioadă lungă de timp, opriți comutatorul principal de comandă.
Opriți supapa de gaz atunci când un aparat cu gaz nu este în uz.
•Asigurați-vă că butoanele de control ale produsului se află întotdeauna în poziția „0” (stop) atunci
când aparatul nu este în uz.
•Utilizarea intensă și prelungită a aparatului poate necesita ventilarea suplimentară, precum
deschiderea unei ferestre sau o ventilare mai eficientă, de exemplu prin sporirea nivelului de ventilare
mecanică acolo unde este necesară.
ATENȚIONARE: Utilizarea unui aparat de gătit care funcționează cu gaz produce căldură, umezeală și
produse de combustie în încăperea în care este instalat. Asigurați-vă că bucătăria este bine ventilată, mai ales
atunci când aparatul este în uz. Mențineți neobturate orificiile naturale de ventilare sau instalați un dispozitiv
de ventilare mecanică (hotă cu extracție mecanică).
În timpul curățării și întreținerii
•Asigurați-vă că aparatul dvs. este oprit de la rețea înainte de a efectua orice operațiuni de curățare
sau de întreținere.

4
•Pentru curățarea panoului de control, nu scoateți butoanele de comandă.
•Pentru a menține eficiența și siguranța plitei, va recomandam sa utilizati intotdeauna piese de schimb
originale si sa contactati service-ul autorizat atunci cand este necesar.
Acest aparat a fost conceput pentru a fi utilizat numai pentru gătit la domiciliu. Orice altă utilizare (cum
ar fi încălzirea unei încăperi) este necorespunzătoare și periculoasă.
Siguranta gazului
1. Acest echipament nu este conectat la un aparat cu evacuarea produselor de combustie. Aparatul
trebuie conectat și instalat conform regulamentelor de instalare în vigoare. Condițiile de ventilație trebuie
luate în considerare.
2. Când se utilizează un aparat de gătit cu gaz; în încăpere se generează umiditate, căldură și produse
de combustie. În primul rând, asigurați-vă că bucătăria este bine ventilată atunci când utilizați aparatul și
mențineți orificiile de ventilație naturală deschise sau instalați un echipament de ventilare mecanică.
3. După o utilizare intensă a aparatului, pe o perioadă extinsă de timp, poate fi necesară o ventilație
suplimentară. De exemplu, deschideți o fereastră sau reglați o viteză mai mare pentru ventilația mecanică,
dacă este cazul.
4. Acest aparat trebuie utilizat numai în locații bine ventilate în conformitate cu regulamentele în
vigoare. Citiţi manualul înainte de instalarea sau folosirea produsului.
5. Înainte de a poziționa aparatul, asigurați-vă de corespondența dintre condițiile rețelei locale (tipul
de gaz și presiunea gazului) și cerințele aparatului.
6. Mecanismul nu poate funcționa mai mult de 15 secunde. Dacă arzătorul nu este aprins după 15
secunde, opriți mecanismul și așteptați cel puțin un minut înainte de a încerca să aprindeți arzătorul din nou.
7. Toate tipurile de operațiuni care trebuie efectuate asupra instalației de gaz trebuie efectuate de
persoane autorizate și competente.
8. Acest aparat este reglat pentru gaz natural (GN). Dacă trebuie să utilizați produsul cu un alt tip de
gaz, trebuie să apelați la un service autorizat pentru conversie.
9. Pentru o funcționare corespunzătoare, hota, conducta de gaz și clema trebuie înlocuite periodic în
conformitate cu recomandările producătorului și atunci când este necesar.
10. Gazul trebuie să ardă corespunzător în produsele cu gaz. Gazul care arde corespunzătoare poate fi
identificat după flacăra albastră și arderea continuă. Dacă gazul nu arde suficient, se poate genera monoxid
de carbon (CO). Monoxidul de carbon este un gaz incolor, inodor și extrem de toxic; chiar și cantități mici pot
avea un efect letal.
11. Întrebați furnizorii locali de gaz privind numerele de telefon de urgență legate de gaz și măsurile care
trebuie luate în cazul în care se detectează miros de gaz.
Ce trebuie făcut când se detectează miros de gaz:
1. Nu utilizați flăcări deschise și nu fumați.
2. Nu operați niciun comutator electric. (De exemplu: comutatorul lămpii sau soneria)
3. Nu folosiți telefonul sau telefonul mobil.
4. Deschideți ușile și ferestrele.
5. Închideți toate supapele aparatelor care folosesc gaz și contoarele de gaz.
6. Apelați corpul de pompieri de la un telefon din afara casei.
7. Verificați toate furtunurile și conexiunile acestora pentru eventuale scurgeri. Dacă se mai simte miros
de gaz, părăsiți locația și avertizați-vă vecinii.
8. Nu intrați înapoi în casă până când autoritățile nu vor clarifica că acest lucru este sigur.

5
Important Specificațiile pentru produs variază, iar aspectul aparatului dvs. poate fi diferit de cel prezentat în
figurile de mai jos.
1. Pozițiile arzătoarelor
5.Arzător mediu
2. Suprafață de metal
6.Arzător mare
3. Butoane de comandă
7.Arzător mediu
4. Arzător mic
8.Grătar fontă
4. PREZENTAREA PRODUSULUI

6
Panou plită de 60 cm
1. Încălzitor frontal stânga
2. Încălzitor spate stânga
3. Încălzitor spate dreapta
4. Încălzitor frontal dreapta
AVERTISMENT: Panoul de control de mai sus este doar în scopuri ilustrative. Luați în considerare
panoul de control de pe dispozitivul dvs.
AVERTISMENT: Conexiunea electrică a acestui aparat trebuie să fie efectuată de o persoană autorizată
de service sau de un electrician calificat, conform instrucțiunilor prezentate în acest ghid și conform
reglementărilor locale curente.
5. PANOUL DE CONTROL
6. SCHEMA DE CONEXIUNI ELECTRICE

7
1. Conditiile de setare ale acestui dispozitiv sunt mentionate pe eticheta sau placa de informatii a
acestuia.
2. Dispozitivul trebuie safie conectatlao sursa electrica dotata cu o siguranta electrica corespunzatoare
puterii de alimentare a acestuia. In caz de necesitate este recomandabil ca montajul sa fie efectuat de un
service autorizat in acest sens.
3. Dispozitivul este setat in mod corespunzator unei alimentarii de 220-240 V, 50/60 Hz.
4. In cazul in care valorile electrice mentionate difera de cele ale retelei de alimentare va sugeram sa
contactati service-ul autorizat.
5. Conexiunea electrica a dispozitivului trebuie efectuata numai in conformita cu regulile, aceasta
efectuandu-se la o priza prevazuta cu paratraznet. (impamantare) In cazul in care priza de la care se va
efectua alimentarea dispozitivului nu este prevazuta cu impamantare va sugeram sa luati legatura in cel mai
scurt timp posibil cu service-ul autorizat. Producatorul nu va fi responsabil sub nici o forma de deteriorarile
create dispozitivului din cauza unei prize neprevazute cu impamantare.
6. Cablul de alimentare al dispozitivului trebuie conectat la o priza prevazuta cu alimentare, fara a se
utiliza prelungitor.
7. Evitati contactul cablului de alimentare cu zonele fierbinti ale dispozitivului. Totodata evitati
contactul acestuia cu chenarele şi colturile ascutite.
8. In cazul in care cablul de alimentare este deteriorat, pentru a evita crearea pericolelor va rugam sa
contactati producatorul sau service- ul acestuia autorizat sau o alta persoana cu aceeaşi calificare, pentru
schimbarea acestuia.
9. Conectarea necorespunzatoare poate aduce daune dispozitivului.In astfel de situatii dispozitivul
este considerat ieşit din garantie. Conexiunea electrica a dispozitivului este recomandata a fi efectuata de
service-ul autorizat.
AVERTISMENT: Înainte de a începe orice lucrare legată de instalarea gazelor, opriți alimentarea cu gaz. Risc
de explozie.
1. Conectați aparatul la robinetul de gaze pe traseul cel mai scurt și astfel încât să fie împiedicate
scurgerile. Din motive de siguranță, furtunul folosit trebuie să aibă cel mult 125 cm și cel puțin 40 cm.
2. Atunci când controlați scurgerea de gaze: nu folosiți niciodată o brichetă, un chibrit, o țigară aprinsă
sau un material similar inflamabil.
3. Aplicați săpun pe punctul de conectare. Dacă există scurgeri, se va forma spumă în regiunea în care s-
a aplicat săpun.
4. În cazul în care plita trebuie montată pe un dulap sau pe un sertar, sub aparat trebuie montat un
panou de protecție împotriva căldurii, cu o deschidere de cel puțin 15 mm.
7. CONECTAREA LA SURSA DE ALIMENTARE ȘI SIGURANȚA CONECTĂRII
8. CONECTAREA LA SURSA DE GAZ ȘI SIGURANȚA CONECTĂRII

8
Pentru conexiunea GPL;
Pentru conectarea GPL-ului (buteliei), fixați clema de metal pe
furtunul buteliei de GPL. Fixați marginea furtunului de conectorul de
intrare a furtunului din spatele aparatului prin apăsarea până la
capăt după încălzirea furtunului în apă fiartă. Apoi, aduceți clema
spre capătul furtunului și strângeți-o cu o șurubelniță. Garnitura și
conectorul de intrare al furtunului necesare pentru conexiune sunt
ca cele din imaginea de mai jos.
NOTĂ: Regulatorul care trebuie montat pe butelia de GPL trebuie să aibă caracteristica de 300 mmSS.
AVERTISMENT: Furtunul de gaz și conexiunea electrică ale aparatului nu trebuie să se afle în apropierea
zonelor fierbinți precum partea din spate a aparatului. Furtunul de gaz trebuie conectat prin răsuciri în unghi
larg pentru a preveni ruperea. Mișcarea aparatului cu conexiune la gaz realizată poate cauza scurgeri de gaze.
Pentru conexiunea de gaz natural;
AVERTISMENT: Conexiunea de gaz natural trebuie realizată printr-un serviciu autorizat. Pentru conexiunea
de gaz natural așezați garnitura în piulița de la marginea furtunului de conexiune pentru gaz natural. Pentru
a monta furtunul pe țeava principală de gaz rotițipiulița. Încheiați conexiunea prin controlarea scurgerii de
gaze

9
Trecerea de la gaz natural la GPL Șı de la GPL la gaz natural
1. Opriți gazul și curentul electric ale plitei. Dacă plita este fierbinte, așteptați să se răcească.
2. Pentru schimbarea injectorului folosiți o șurubelniță cu vârf ca în ilustraţia 1.
3. Așa cum este ilustrat în ilustraţia 2, demontați capacul arzătorului și arzătorul plitei și asigurați-vă că
injectorul este vizibil.
4. Demontați injectorul prin rotirea cu șurubelnița ca în ilustraţia 3 și înlocuiți-l cu unul nou.
5. Apoi, detașați întrerupătoarele de comandă ale plitei. Efectuați reglajul prin rotirea șurubului din
centrul robinetelor de gaze cu ajutorul unei șurubelnițe mici, în modul ilustrat în imaginea următoare. Pentru
a regla șurubul de debit, folosiți o șurubelniță de dimensiune potrivită. Pentru GPL rotiți șurubul în sensul
acelor de ceasornic. Pentru gaz natural, rotiți șurubul o singură dată în sens invers acelor de ceasornic. În
poziție scăzută, lungimea flăcării normale trebuie să fie de 6-7 mm.
Pentru ultima verificare, controlați dacă flacăra este deschisă sau închisă. Reglarea aparatului dumneavoastră
poate fi diferită, în funcție de tipul robinetului de gaze folosit

10
1. Detașați arzătoarele, capacele arzătoarelor și grătarele de produs.
2. Întoarceți plita cu susul în jos și așezați-o pe o suprafață netedă.
3. Pentru a împiedica pătrunderea substanțelor străine și a lichidelor între plită și suprafața pe care este
așezată plita, aplicați pasta furnizată în pachet, pe părțile protecției inferioare a suprafeței. Pentru colțuri,
ondulați pasta și măriți buclele până când sunt umplute spațiile libere de la colțuri.
4. Întoarceți plita înapoi și aliniați-o și așezați-o pe suprafața de lucru.
5. Fixați plita pe suprafața de lucru cu ajutorul clemei și al șuruburilor furnizate.
Schema instalării
6. Daca produsul este montat deasupra unui sertar: produsul poate atinge partea inferioara, motiv
pentru care aceasta portiune trebuie separate printr-un raft de lemn.
9. INSTALARE

11
7. Daca plita este montatădeasupra unui dulap aşa cum va este prezentat mai sus, pentru a separa plita
de dulap trebuie sa puneti intre acestea un raft. Daca acesta este montat deasupra unui plite incorporabile
nu este necesara aceasta operatiune.
8. Daca acesta este montat intr-un loc unde atat in apropierea partii stangii cat şi a celei dreapte exista
perete: distanta minima intre perete şi plitătrebuie sa fie de cel putin 50 mm.

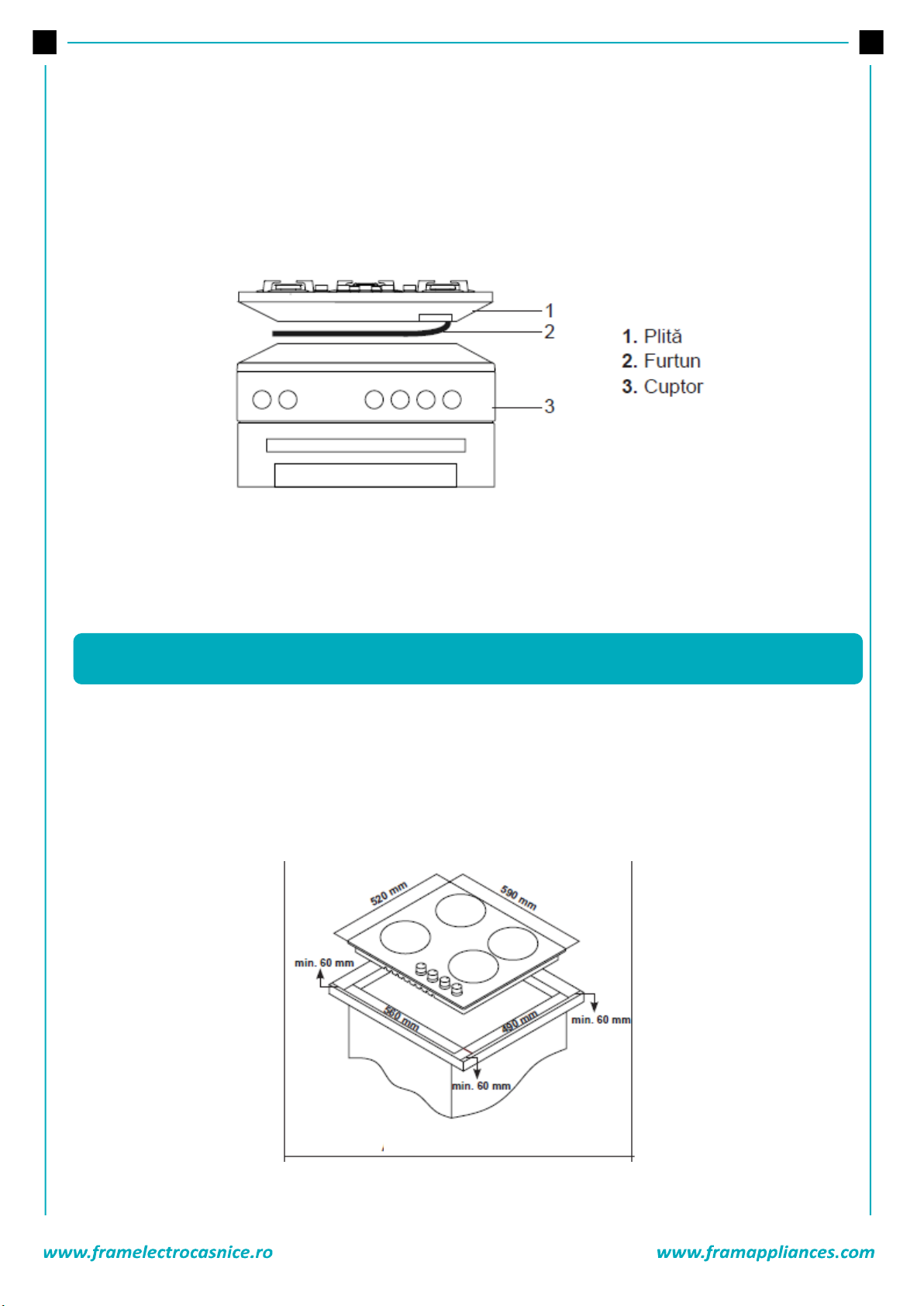

În cazul in care cuptorul incorporabil este așezat sub plită;
Țeava de gaz trebuie montată astfel încât să nu atingă cuptorul de sub plită, marginile și colțurile ascuțite și
trebuie evitate răsucirea și solicitarea prin tragere. Realizați conexiunea la gaz în partea dreaptă a plitei și
fixați furtunul cu ajutorul unei cleme.
Atunci cand efectuati montarea plitei şi decuparea locului de amplasareva recomandam sa aveti in vedere
dimensiunile mentionate mai jos
10.DIMENSIUNI DE TĂIERE A BLATULUI ÎN VEDEREA INSTALĂRII
PLITEI
Plităde 60 cm

12
Verificați dacă instalația electrică este adecvată pentru a
aduce aparatul în stare de funcționare. Dacă instalarea
electrică nu este adecvată, apelaţi la un electrician şi
instalator pentru a dispune de toate utilităţile necesare.
Producătorul nu va fi tras la răspundere pentru daunele
provocate de operațiunile efectuate de persoane
neautorizate.
AVERTISMENT: Este responsabilitatea clientului să
pregătească locația în care trebuie să fie poziționat
produsul și de asemenea să pregătească utilitatea
pentru alimentare.
AVERTISMENT: Regulile din standardele locale privind
instalațiile electrice trebuie respectate în timpul
instalării produsului.
AVERTISMENT: Verificați eventualele deteriorări ale
aparatului înainte de instalare. Nu instalați produsul
dacă acesta este deteriorat. Produsele avariate provoacă
un risc pentru siguranţa dvs.
Locul adectat pentru montaj
Produsul a fost proiectat in mod adecvabil mobilei de bucatarie procurata de pe piata. Intre produs şi peretii
bucatarii şi mobila trebuielasata o distanta de securitate.
Daca deasupra produsului se va monta un horn/aspitartor, pentru inaltime conformati-va recomandarii
producatorului in ceea ce priveşte hornul/ aspitartorul şi stabiliti aceasta. Golul de deasupra tejghelei in care
v-a fi montata plita, trebuie sa fie decupat/taiat in conformitate cu dimensiunile plitei.
Pentru instalarea produsului in ceea ce priveşte electicitatea şi gazele trebuie sa va incadrati in standardele
conditilor stabilite pe plan local.
Pentru instalarea produsului in ceea ce priveşte electicitatea şi gazele trebuie sa va incadrati in standardele
conditilor stabilite pe plan local.
Ventilarea camerei
Aerul necesar pentru ardere este luat din aerul din cameră, iar gazele sunt emise direct în cameră. Pentru
utilizarea sigură a produsului dumneavoastră, ventilarea optimă a camerei reprezintă o condiție prealabilă.
În cazul în care nu este disponibilă o fereastră sau o cameră pentru ventilarea camerei, trebuie instalată o
aerisire suplimentară. Totuși, în cazul în care camera este prevăzută cu o ușă către exterior, nu sunt necesare
orificii de aerisire.
11.LOCUL CORECT DE INSTALARE

13
1.Înainte de a folosi plita, asigurați-vă că poziția capacelor arzătoarelor este cea corectă. Așezarea corectă a
capacelor arzătoarelor este indicată în imaginea următoare.
2. Robinetele de gaze sunt prevăzute cu un mecanism special de blocare. Astfel, pentru a folosi zona
plitei, apăsați butonul împingând înainte și, în timp ce deschideți sau închideți robinetul, țineți butonul
apăsat.
3. În cazul modelelor cu aprindere automată, aprinderea este realizată electric. Prin urmare, înainte de
utilizarea aparatului, asigurați-vă că acesta este conectat la electricitate. Aprinderea pentru aceste modele
este în felul următor
Dimensiune cameră
Orificiu aerisire
Mai mică de 5 m³
min. 100 cm²
Între 5 m³ - 10 m³
min. 50 cm²
Mai mare de 10 m³
nu este necesar
În subsol sau pivniță
min. 65 cm²
12.UTILIZAREA PLITEI

14
4. Aveți grijă ca grătarele plitei să fie așezate în întregime pe placa plitei. În caz contrar, pot curge
materialele puse pe grătar.
5. În cazul modelelor care sunt prevăzute cu dispozitiv de stingere de siguranță, după realizarea
procedurii de aprindere în conformitate cu instrucţiunile de mai sus, așteptați 5-10 secunde apăsând butonul
înainte, fără a-l elibera. Mecanismul de siguranță va intra în funcțiune în această perioadă și va asigura
funcționarea plitei. În ceea ce privește stingerea aparatului din cauza gazului, robinetul de gaze întrerupe
gazul care ajunge în zona plitei în cazul stingerii flăcării din orice motiv.
6. Dispozitiv de siguranță care întrerupere flacăra (FFD) *;
acționează în mod direct când mecanismul de siguranță se
activează ca urmare a lichidului care se revarsă pe ochiurile de
plită superioare.
7. Atunci când este folosit ibricul de cafea furnizat împreună cu plita, asigurați-vă că picioarele acestuia
sunt așezate exact pe grătarul plitei și că rămân centrate în zona plitei. Folosiți aparatul numai la arzătorul
mic.
8. Atunci când folosiți plite cu gaz, folosiți o oală așezată pe suprafața plitei cât mai departe posibil. Astfel
puteți economisi energie. În tabelul următor sunt furnizate diametrele oalelor de gătit recomandate în
funcție de arzătoare.
9. Asigurați-vă că grătarul este așezat în întregime pe placa de gătit. În cazul în care grătarul nu este
așezat corespunzător, există riscul de vărsare a materialelor amplasate pe acesta.
10. Așezați oalele și tigăile astfel încât mânerele acestora să nu se afle deasupra ochiurilor, pentru a
preveni încingerea mânerelor.
11. Puneți în oale și tigăi cantități acceptabile de alimente. Astfel, puteți preveni revărsarea mâncării și
puteți evita curățarea inutilă.
12. Dimensiunea recipientului și flacăra cu gaz trebuie să se potrivească. Reglați flăcările cu gaz astfel încât
să nu depășească baza recipientului.
13. Nu utilizați recipiente instabile, care pot fi răsturnate ușor pe plita de gătit.
14. Nu așezați oale și tigăi goale pe ochiurile aprinse.
15. Opriți întotdeauna ochiurile după fiecare utilizare.
16. Nu amplasați pe produs recipiente care pot fi afectate de căldură.
17. Nu utilizați ochiurile fără oale și tigăi amplasate pe acestea.
18. Nu așezați capacele oalelor și tigăilor pe ochiuri.
19. Atunci când doriți să pneți oala pe alt ochi, ridicați oala și așezați-o din nou, nu o trageți.
20. Țineți deschis capacul recipientului pe care îl folosiți pentru încălzirea uleiului.
21. Nu puneți o cantitate de ulei cu un volum mai mare de o treime din tigaie. Ce nu trebuie să faceți să
lăsați uleiul nesupravegheat atunci când este încălzit. Uleiul foarte încins poate provoca un incendiu.
Arzător Wok *
Caracteristica zonei wok a plitei o reprezintă gătirea rapidă. Datorită faptului că este prevăzut cu un sistem
de ardere cu inel dublu, acesta asigură distribuirea omogenă a căldurii în partea inferioară a oalei de gătit, la
temperatură ridicată. Acesta este ideal pentru gătit pe perioadă scurtă și la temperatură ridicată.
Atunci când doriți să folosiți o oală de gătit obișnuită pe arzătorul wok, este necesară înlăturarea de pe plită
a suportului pentru oala de gătit wok.

15
Dimensiuni de oale
Recomandările privind diametrele oalelor de utilizat sunt furnizate în tabelele următoare.
Plite de sticlă
60 cm control frontal
Auxiliar arzător
12-18 cm
Semi-rapid arzător
18-20 cm
Rapid arzător
22-24 cm
Wok arzător
24-26 cm
AVERTISMENT: Diametrul oalor de gatit utilizate pentru acestăplitătrebuie sa fie de minimum 120 mm.
Înainte de realizarea operațiilor de întreținere sau curățare, deconectați sursa de alimentare cu electricitate
a plitei și opriți robinetul de gaze. Dacă plita este fierbinte, așteptați să se răcească.
1. Pentru ca plita dumneavoastră să aibă o durată de funcționare mare și economică, trebuie efectuate
operații periodice de curățare și întreținere.
2. Nu curățați plita cu unelte care zgârie, precum o perie aspră, un burete metalic sau un cuțit. Nu folosiți
agenți și detergenți abrazivi, care zgârie sau acizi.
3. După spălarea componentelor plitei cu o cârpă cu săpun, clătiți-le, iar ulterior clătiți bine cu o cârpă
moale.
4. Curățați suprafețele de sticlă cu substanțe speciale de curățare a sticlei. Din cauză că zgârierea
suprafețelor din sticlă duce la degradare, atunci când curățați suprafețele din sticlă nu folosiți dispozitive de
curățare abrazive sau raclete ascuțite din metal.
5. Nu curățați plita cu aparate de curățare cu vapori.
13. ÎNTREŢINEREA ȘI CURĂȚAREA

16
6. Curățați canalele și capacele zonelor plitei cu apă cu săpun și curățați canalele de gaz cu o perie.
7. Atunci când curățați plita, nu folosiți niciodată materiale inflamabile precum acizi, diluanți și gaze.
8. Nu spălați componentele din plastic și aluminiu ale plitei în spălătorul de vase.
9. Curățați imediat oțetul, lămâia, sarea, cola și substanțele acide și alcaline similare care au curs pe plită.
10. În timp, butoanele plitei se rotesc mai greu sau nu se mai rotesc deloc; în aceste cazuri poate fi
necesară înlocuirea butoanelor. Înlocuirea trebuie realizată printr-un serviciu autorizat.
DEPANARE
Puteți rezolva problemele pe care le puteți întâmpina cu produsul dvs., verificând următoarele puncte înainte
de a apela la serviciul tehnic.
Puncte de verificare
În cazul în care întâmpinați o problemă cu aragazul, verificați mai întâi tabelul de mai jos și încercați sugestiile.
Problema
Cauză posibilă
Remediere
Fără aprindere
Fără scânteie
Verificați alimentarea cu curent.
Capacul mașinii de gătit nu e
pus cumtrebuie.
Montați capacul în mod adecvat.
Alimentarea cu gaz este închisă.
Deschideți complet alimentarea cu gaz.
Aprindere inadecvată.
Alimentarea cu gaz nu este
completdeschisă.
Deschideți complet alimentarea cu gaz.
Capacul mașinii de gătit nu e
pus cumtrebuie.
Montați capacul în mod adecvat.
Capul de aprindere e obturat cu
materialstrăin.
Curățați orice materiale străine cu o cârpă.
Ochiurile sunt ude.
Uscați cu atenție ochiurile.
Orificiile difuzorului de facără sunt
înfundate.
Curățați difuzorul de flacără.
Zgomot la ardere sau
aprindere
Capacul mașinii de gătit nu e
pus cumtrebuie.
Montați capacul în mod adecvat.
Flacăra se stinge în
timpulfuncționării
Dispozitivul de observare a
flăcării esteobturat de material
străin.
Curățați dispozitivul de observare a flăcării.
Alimentele vărsate sting flacăra.
Opriți ochiul Așteptați un minut și reaprindeți.
Un curent puternic de aer stinge
flacăra.
Verificașți ochiul respectiv și verificați zona de gătire dacă
există curenți de aer, de exemplu, de la un geam deschis.
Așteptați un minut și reaprindeți.
Flacără galbenă
Orificiile difuzorului de facără sunt
înfundate.
Curățați difuzorul de flacără.
Este folosit un gaz diferit.
Verificați gazul folosit.
Flacără instabilă
Capacul mașinii de gătit nu e
pus cumtrebuie.
Montați capacul în mod adecvat.
Miros gaz
Duza ochiului a rămas deschisă.
Verificați dacă vreo duză a rămas deschisă.
Scurgeri la conexiunea
cilindrului de gaz la plită.
Asigurați-vă că toate conexiunile nu prezintăscurgeri.
Aprinzătorul nu
funcționează.
Vârful sau corpul de aprindere
sunt blocate.
Curățați vârfurile sau corpul capetelor deaprindere ale
arzătoarelor.
Țevile arzătorului de gaze sunt
blocate.
Curățați țevile arzătorului de gaze.
14. DEPANARE SI TRANSPORT

17
REGULI DE MANIPULARE
1. Efectuați deplasarea și transportul în ambalajul original.
2. Acordați atenție maximă aparatului în timpul încărcării/descărcării și manipulării.
3. Asigurați-vă că ambalajul este bine închis în timpul manipulării și transportului.
4. Protejați-l de factori externi (precum umiditate, apă, etc.) care pot avaria ambalajul.
5. Aveți grijă să nu avariați aparatul în urma loviturilor, căderilor, scăpărilor, etc. în timpul manipulării și
transportării și nu-l spargeți în timpul funcționării.
Puteți folosi plitele electrice prin rotirea butonului respectiv de pe panoul de comandă, la nivelul dorit.
Puterea plitei în funcție de niveluri este furnizată în tabelul următor.
Specificaţii
Nıvelul
1
Nıvelul
2
Nıvelul
3
Nıvelul
4
Nıvelul
5
Nıvelul
6
Ø80 mm ochi de plită
200 W
250 W
450 W
---
---
---
Ø145 mm ochi de plită
250 W
750 W
1000 W
---
---
---
Ø180 mm ochi de plită
500 W
750 W
1500 W
---
---
---
Ø145 mm ochi de plită rapid
500 W
1000 W
1500 W
---
---
---
Ø180 mm ochi de plită rapid
850 W
1150 W
2000 W
---
---
---
Ø145 mm ochi de plită
95 W
155 W
250 W
400 W
750 W
1000 W
Ø180 mm ochi de plită
115 W
175 W
250 W
600 W
850 W
1500 W
Ø145 mm ochi de plită rapid
135 W
165 W
250 W
500 W
750 W
1500 W
Ø180 mm ochi de plită rapid
175 W
220 W
300 W
850 W
1150 W
2000 W
Tensiune alimentare
220-240 V 50/60
Hz.
Injector, debit gaz şi masa
Arzător
Specificaţii
G30,28-30 mbar
G31,37 mbar
G20,20mbar
G25,25mbar
GPL
Gaz natural
Wok
Arzător (3,5)
Injector
Injector
0,96
mm
1,40
mm
Debit gaz
Debit gaz
254
g/h
0,333
m³/h
Alimentare
Alimentare
3,50
kW
3,50
kW
Wok
Arzător (2,5)
Injector
Injector
0,82
mm
1,15
mm
Debit gaz
Debit gaz
182
g/h
0,243
m³/h
Alimentare
Alimentare
2,50
kW
2,50
kW
Rapid
Arzător
Injector
Injector
0,85
mm
1,15
mm
Debit gaz
Debit gaz
211
g/h
0,276
m³/h
Alimentare
Alimentare
2,90
kW
2,90
kW
Semi-Rapid
Arzător
Injector
Injector
0,65
mm
0,97
mm
Debit gaz
Debit gaz
124
g/h
0,162
m³/h
Alimentare
Alimentare
1,70
kW
1,70
kW
Auxiliar
Arzător
Injector
Injector
0,50
mm
0,72
mm
Debit gaz
Debit gaz
69
g/h
0,96
m³/h
Alimentare
Alimentare
0,95
kW
0,95
kW
15. SPECIFICATII TEHNICE

18
AVERTISMENT: Valorile diametrului scrise pe injector sunt specificate fără virgulă. De exemplu: diametrul de
1,70 mm este specificat ca 170 pe injector.
AVERTISMENT: Pentru ca modificarea să fie realizată de service-ul autorizat, trebuie luat în considerare acest
tabel. Producătorul nu poate fi tras la răspundere pentru eventualele probleme care apar ca urmare a unei
modificări defectuoase.
AVERTISMENT: Pentru a spori calitatea produsului, specificațiile tehnice pot fi modificate fără o notificare
prealabilă.
AVERTISMENT: Valorile furnizate împreună cu aparatul sau în cadrul documentelor însoțitoare sunt citiri de
laborator în conformitate cu standardele corespunzătoare. Aceste valori pot varia în funcție de condițiile de
utilizare și de mediu.
Va informam ca persoanele fizice au urmatoarele obligatii prin legislatia specifica privind protectia mediului
si regimul deseurilor: deseurile de echipamente electrice si electronice (DEEE), pot contine substante
periculoase pentru mediu si sanatatea umana. Conform OUG 5/2015, exista obligativitatea predarii acestora,
pentru tratarea corespunzatoare si valorificarea componentelor reciclabile.
Societatea Network One Distribution S.R.L. este platitoare de taxa de ”timbru verde” pentru fiecare
Echipament Electric si Electronic (EEE) pe care il pune pe piata. Acest cost asigura tratarea ulterioara a
echipamentelor uzate colectate. Din acest motiv, odata ce devine deseu, produsul EEE poate fi predat gratuit
operatorului Dvs. de salubritate, la magazine atunci cand achizitionati alt echipament similar, sistemul “unul
la unu “sau la punctul de colectare organizat de Primaria Sectorului / localitatii Dvs.
Simbolul (marcajul) aplicat produselor, care indica faptul ca deseurile DEEE, bateriile
si acumulatorii fac obiectul unei colectari separate, il reprezinta o pubela barata cu
o cruce.
Aceste masuri vor ajuta la protejarea mediului.
Societatea Network One Distribution S.R.L. este inscrisa in Registrul de punere pe piata a echipamentelor
electrice si electronice, avand numarul de inregistrare: RO-2016-03-EEE-0201-IV. De asemenea, au fost
intocmite si sunt gestionate: Registrul de Retragere EEE si Registrul de Rechemare EEE, in conformitate cu
HG 322/2013. Totodata societatea este inscrisa in Registrul de punere pe piata a bateriilor, avand numarul
de inregistrare: RO-2011-03-B&A-0283.
Conformitatea cu directiva RoHS: Produsul pe care l-aţi cumpărat este conform cu Directiva RoHS UE
(2011/65/UE). Nu conţine materialele dăunătoare şi interzise specificate în Directivă.
Va multumim ca participati alaturi de noi la protejarea mediului si a sanatatii umane!
MĂSURI PENTRU PROTECȚIA MEDIULUI

19
F R A M este marcă înregistrată a companiei Network One Distribution SRL. Celelalte branduri și
denumirile produselor sunt mărci de comerț sau mărci de comerț înregistrate ale respectivilor
deținători.
Nicio parte a specificațiilor nu poate fi reprodusă sub nicio formă și prin niciun mijloc, nici utilizată
pentru obținerea unor derivate precum traduceri, transformări sau adaptări, fără consimțământul
prealabil al companiei NETWORK ONE DISTRIBUTION.
Copyright © 2020 Network One Distribution. Toate drepturile rezervate.
www.framelectrocasnice.ro; www.framappliances.com; www.nod.ro
Acest produs este proiectat și realizat în conformitate cu standardele și normele Comunității
Europene.
Importator: Network One Distribution
Str. Marcel Iancu, nr. 3-5, București, România
Tel: [phone], www.framelectrocasnice.ro , www.nod.ro
