Frigidaire FKGD20ANBLW User manual

Lea todas las instrucciones antes de utilizar
el aparato y guardelas para futuras referencias.
Read all instructions prior to using
appliance and keep this manual for future reference.
MANUAL DE INSTRUCCIONES /
INSTRUCTIONS MANUAL
COCINA A GAS /
GAS RANGE
C1(73-83,86)F_BILING_130522A
MODELOS / MODELS:
• FKGD20ANBLW
• FKGD20ANLW
• FKGD20C3NL(W,G)
• FKGD20C3NLSM
• FKGD20D5NMS
• FKGD20H2NLG
• FKGD20I2NL(G,S)M
• FKGD30ANBLW
• FKGD30ANLW
• FKGD30J3NL(W,G)
• FKGD30L3NLSM
• FKGD30LT2NLG
• FKGD30M3NLSM
• FKGD30MT2NLSM
• FKGD30RT2NLSM
• FKGD30M5NMSM
• FKGD30R5NMSM

Felicitaciones! Es usted un cliente especial que ha acabado de adquirir un
producto con la calidad mundial Frigidaire.
En este manual usted encontrará toda la información para su seguridad y el uso
adecuado de su cocina.
Lea todas las instrucciones antes de utilizar el producto y guarde este manual
como referencia futura. Guarde la factura de compra; la garantía vale solamente
mediante su presentación al Servicio Autorizado.
• Este aparato debe ser utilizado sólo para uso doméstico. El fabricante o
importador no asume ninguna responsabilidad por otro uso.
• Se aconseja conservar este manual de instrucciones de modo que pueda ser
consultado para todas las indicaciones y consejos que sean útiles para un
correcto y óptimo uso.
• La instalación de su cocina debe seguir las instrucciones que se describen en
este manual. Lea las instrucciones de uso antes de encender este artefacto.
• Este artefacto está ajustado para ser instalado de 0 a 3000 metros sobre el
nivel del mar.
• Este artefacto está calibrado para operar con gas licuado de petróleo (G.L.P.).
Índice
Bienvenido al mundo del
manejo simple y sin preocupaciones
01 02
ESP ESP
Descripción de la cocina ....................................................................................03
Seguridad...........................................................................................................05
Escape del gas...................................................................................................08
Instalación............................................................................................09
Como usar...........................................................................................................15
Prevenciones y consejos...................................................................................19
Limpieza y mantenimiento..................................................................................24
Solución de problemas.......................................................................................26
Consejos ambientales.........................................................................................28
Especificaciones técnicas...................................................................................55
Atención

Descripción de la cocina
Nombres de las partes
El producto que usted ha comprado puede ser ligeramente diferente del que se
muestra en las figuras de este manual, la forma en general deberá ser la misma.
Lea la información referente a su operación.
El producto que usted ha comprado puede tener un enchufe diferente del que
se muestra en las figuras de este manual, siendo que el que viene en el
producto cumple la especificación eléctrica de su país.
Quemadores sellados
Parrillas tablero
Tapa de vidrio (solo en algunos modelos)
Perillas de los quemadores
Perilla del horno
Parrilla del horno
Bandeja central / goteo
Cajón (solo en algunos modelos)
Encendido eléctrico
Encendido luz en el horno
Timer (solo en algunos modelos)
Copete (solo en algunos modelos)
Parrilas auto-deslizantes (solo en algunos modelos)
03 04
ESP
Atención
Cuadro de consumo térmico nominal - Gas Licuado de Petróleo (G.L.P.)
Modelos 20
Rápido
Semi rápido
Auxiliar
Triple llama
Horno
1x2.5kW
3x1.75kW
-
-
2.75kW
2x2.5kW
4x1.75 kW
-
-
3.5kW
2x2.5kW
2x1.75 kW
--
1x3.0kW
3.5kW
Tipo de quemador Consumo térmico (kW)
modelos 30”
5 quemadores 6 quemadores
modelos 20”
Modelos 30”
6 quemadores
Modelos 30”
5 quemadores
Modelos 20” con
copete
12
1
2
3
4
5
6
7
8
9
10
11
13
1
2
3
4
5
6
7
8
9
10
11
12
13

Seguridad
Para los niños
Evite accidentes. Después de retirar la
cocina de su embalaje, mantenga el
material de empaquetado lejos del
alcance de los niños.
No permita que niños manipulen la
cocina, aún cuando esta se encuentre
apagada.
Tenga cuidado para que los niños no
toquen la superficie de la cocina, ni
permanezcan cerca de la misma cuando
se esté usando o aún esté caliente o
apagada.
Para el usuario / instalador
Cuidados con las partes eléctricas
Desconecte la cocina del tomacorriente
siempre que la esté limpiando o esté en
mantenimiento, para evitar descargas
eléctricas.
Nunca desconecte la cocina tirando por
el cable eléctrico. Desconéctela tirando
por el enchufe.
No modifique el enchufe de su cocina.
No remuerda, tuerza o amarre el cable
eléctrico ni tampoco intente arreglarlo.
Es peligroso modificar las
especificaciones o características de la
cocina.
Tome cuidado para no apoyar la cocina
sobre un cable eléctrico.
Conecte su cocina a un tomacorriente
exclusivo, no utilice extensiones o
conectores en "T".
Antes de sustituir un foco quemado o
de instalar uno nuevo, los quemadores
de la cocina deben estar apagados y se
debe desconectar el cable eléctrico del
tomacorriente. De esta manera se
evitarán accidentes. Cambie el foco por
otro de cocina (25 W), verificando la
tensión de la red local.
Cuidados con alimentos y utensilios
Para manipular o retirar los alimentos
del horno, utilice guantes de cocina.
Nunca deje paños o materiales
inflamables sobre la tapa de vidrio
durante el uso de la cocina.
Al utilizar aceite o manteca al freir, los
cuidados deben ser aún mayores pues
estos son inflamables.
No guarde utensilios dentro de la cocina
principalmente los que presenten
residuos o gran cantidad de aceite o
grasa.
No utilice ollas con fondo concavo o
convexo para evitar accidentes.
Nunca deje el mango de las ollas para
afuera de la cocina.
Cuidados con la limpieza
Antes de llevar a cabo cualquier
limpieza o mantenimiento, desconecte
la cocina del tomacorriente y cierre las
llaves de paso de gas. La limpieza
deberá hacerse con la cocina fría.
Por motivos de higiene y seguridad,
debe mantener su cocina siempre
limpia.
La acumulación de grasa u otros
alimentos podría causar
malfuncionamiento y riesgo de
accidentes (ver los procedimientos de
limpieza).
Limpie siempre la tapa de vidrio de la
cocina después de cada utilización.
05 06
ESP ESP

Cuidados generales
Evite que animales se acerquen a la
cocina, principalmente si está
encendida. Las partes cerca de los
quemadores, las partes externas, los
tiradores y la puerta se calientan y
pueden causar quemaduras.
Antes de encender el horno, abra
totalmente su puerta para evitar que se
acumule gas dentro del mismo.
Cerciórese de que el horno se haya
encendido antes de cerrar la puerta.
Evite la instalación de la cocina cerca de
materiales inflamables, por ejemplo:
cortinas, paños de cocina, etc.
Los orificios en la base del horno no
deben obstruirse. Las paredes del horno
no deben revestirse con hojas de papel
de estaño, principalmente la base del
horno.
Verifique siempre que las perillas estén
en la posición "0" (apagado) cuando no
se esté utilizando la cocina.
Si falta electricidad, cerciórese de que
ningúna perilla de la cocina esté abierta
antes de usar un fósforo para encender
la llama. Nunca use llamas o chispas
para ubicar escapes de gas pues estas
podrían provocar explosiones. Utilice
una esponja con espuma de jabón o
detergente líquido.
Vacaciones
Al ausentarse por largo tiempo,
desconecte la cocina del tomacorriente
y cierre las llaves de paso de gas.

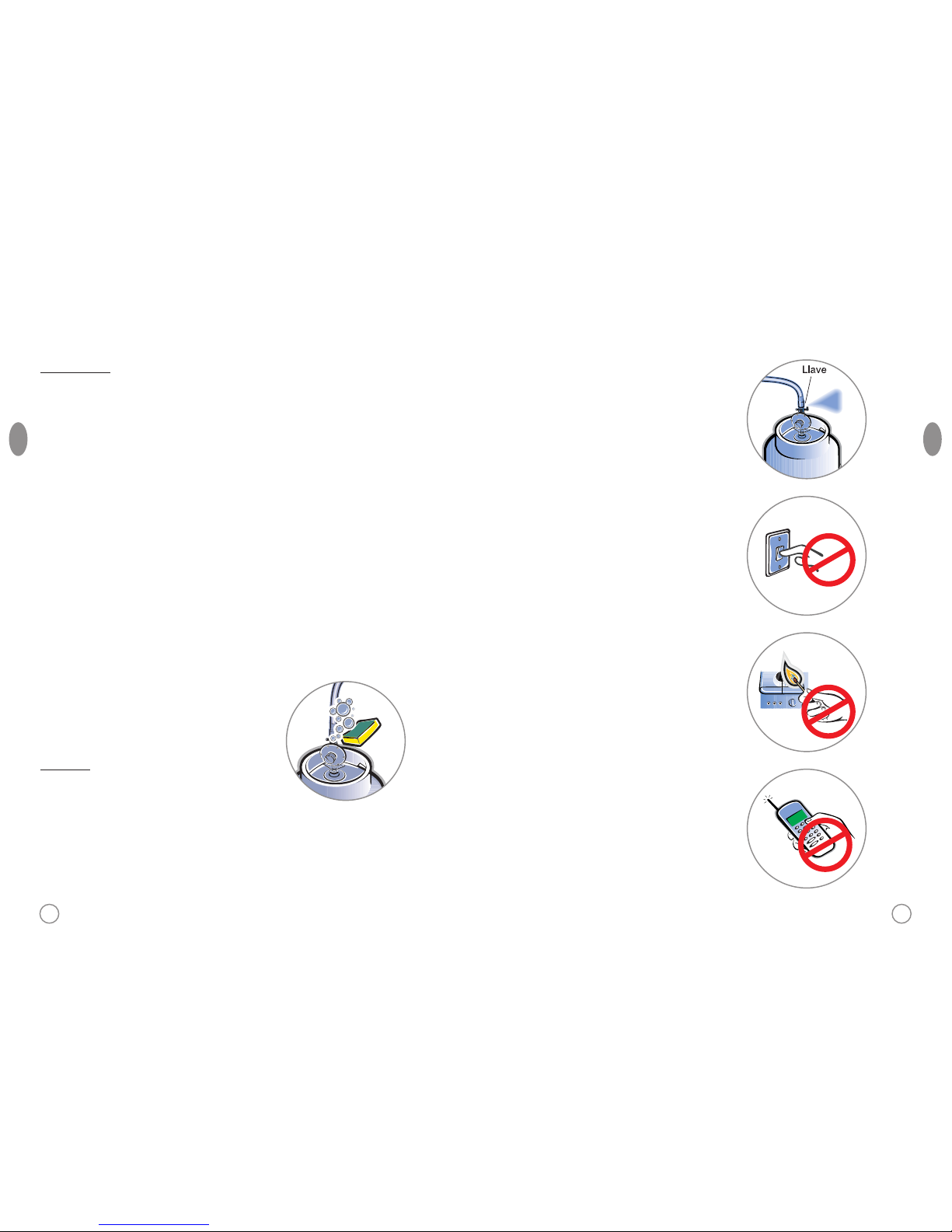

Al sentir olor a gas dentro de la casa,
tome las siguientes precauciones:
01. No encienda cualquier tipo de
llama.
02. No encienda ni apague ningún
interruptor eléctrico.
03. No utilice el teléfono ni teléfonos
celulares que estén cerca del
lugar, salga del ambiente en
cuestión y llame desde un lugar
abierto y ventilado.
04. Cierre la llave de paso de gas o
desconecte el regulador de
gas.
05. Verifique en el frente de la
cocina que todas las perillas
estén en posición de apagado.
06. Abra las ventanas y las puertas,
permitiendo así que el ambiente
se ventile mejor.
07. Si el escape es en el cilindro de
gas retírelo y llévelo a un lugar
abierto y bien ventilado; llame al
distribuidor de gas.
08. Si su cocina recibe gas de la
calle o de una central (edificios)
por tubería, cierre
inmediatamente las llaves de
paso y llame a la compañía de
gas responsable.
09. Llame a la asistencia técnica
para que verifique el problema
Escape del gas
07 08
ESP ESP

Instalación
Condiciones del lugar de instalación
01. La utilización de una cocina a gas
produce calor y humedad en el
lugar en que se instala.
02. Cerciórese de que haya circulación
de aire en el lugar de instalación
del producto, manteniendo la
ventilación natural o instalando un
extractor de aire. Mala ventilación
produce falta de oxígeno, lo que
es perjudicial para el desempeño
de la cocina y para la salud.
03. La utilización intensiva y
prolongada de la cocina requiere
una ventilación suplementaria, por
ejemplo abrir una ventana o
permitir una ventilación más eficaz
que aumente el flujo de aire.
04. Las corrientes de aire no deben
dificultar el buen funcionamiento
de la cocina o apagar la llama.
05. Para instalar su cocina con GLP
por tubería, verifique si su
residencia posee una llave de paso de
pared, exclusiva para la cocina y
en buenas condiciones de
utilización.
06. Verifique si su residencia posee un
tomacorriente eléctrico exclusivo
y en perfecto estado para la
cocina.
07 Nunca instale la cocina sobre
alfombras o carpet.
08. Evite instalar la cocina al lado del
refrigerador. En caso de dudas,
consulte el manual del
refrigerador.
09. Si el suministro de gas de su
residencia se hace mediante
cilindro, verifique la distancia
entre el cilindro y la cocina. Si el
cilindro está a más de 80 cm de la
cocina (ejemplo: en el área de
servicio), la instalación deberá
hacerse con tubos de acero y
cobre, de acuerdo con las
exigencias de las normas
nacionales.
Usted mismo puede instalar su cocina, depues que siga, paso a paso, las
instrucciones contenidas en este manual.
Si hay alguna pieza defectuosa,
diríjase al Servicio Autorizado y
adquiera solamente piezas y
accesorios originales para su
sustitución.
Desempaque
01. Lleve el aparato hasta cerca del
lugar en el que lo desea instalar y
retire su embalaje externa.
02. Tome cuidado al desempacar e
instalar la unidad. Los bordes
afilados podrían causarle
accidentes.
03. El material del embalaje es
reciclable. Procure separar
plásticos, espuma flex, papel y
cartón y enviarlos a las compañias
de reciclaje.

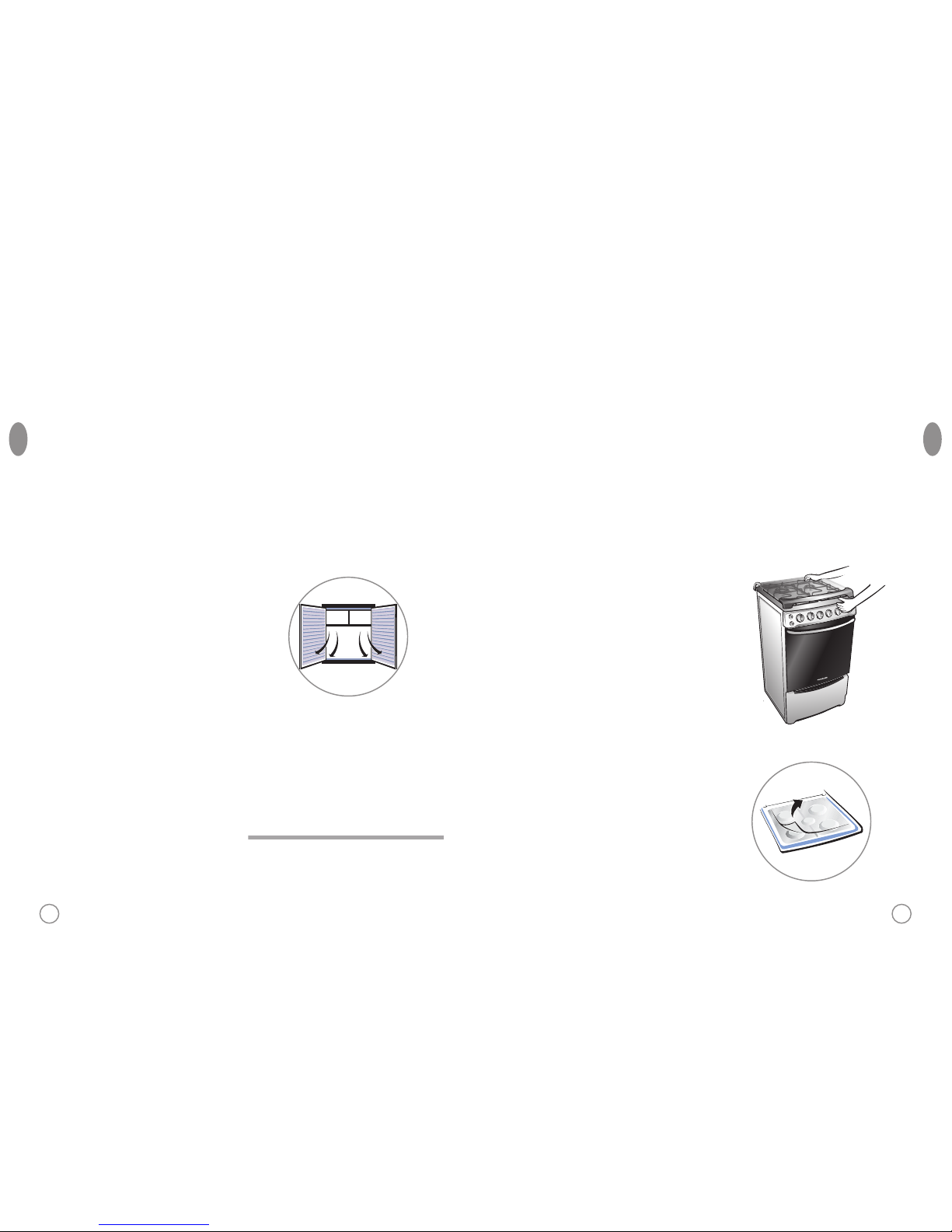

Colocación de la cocina
01. Nunca use la manija del horno
para levantar su cocina, abra la
puerta del horno y sujétela del
interior.
02. Después de retirar el embalaje,
retire con cuidado el plástico de la
cubierta que protege el acero
inoxidable. No utilice la cocina con
este plástico pues podrá
damnificar el acero inoxidable. El
calor va a derritir el plástico y
retirarlo después es muy difícil.
09 10
ESP ESP
Atención

03. Ponga los quemadores con sus
componentes y las rejillas en los
lugares debidos de la cubierta de la
cocina.

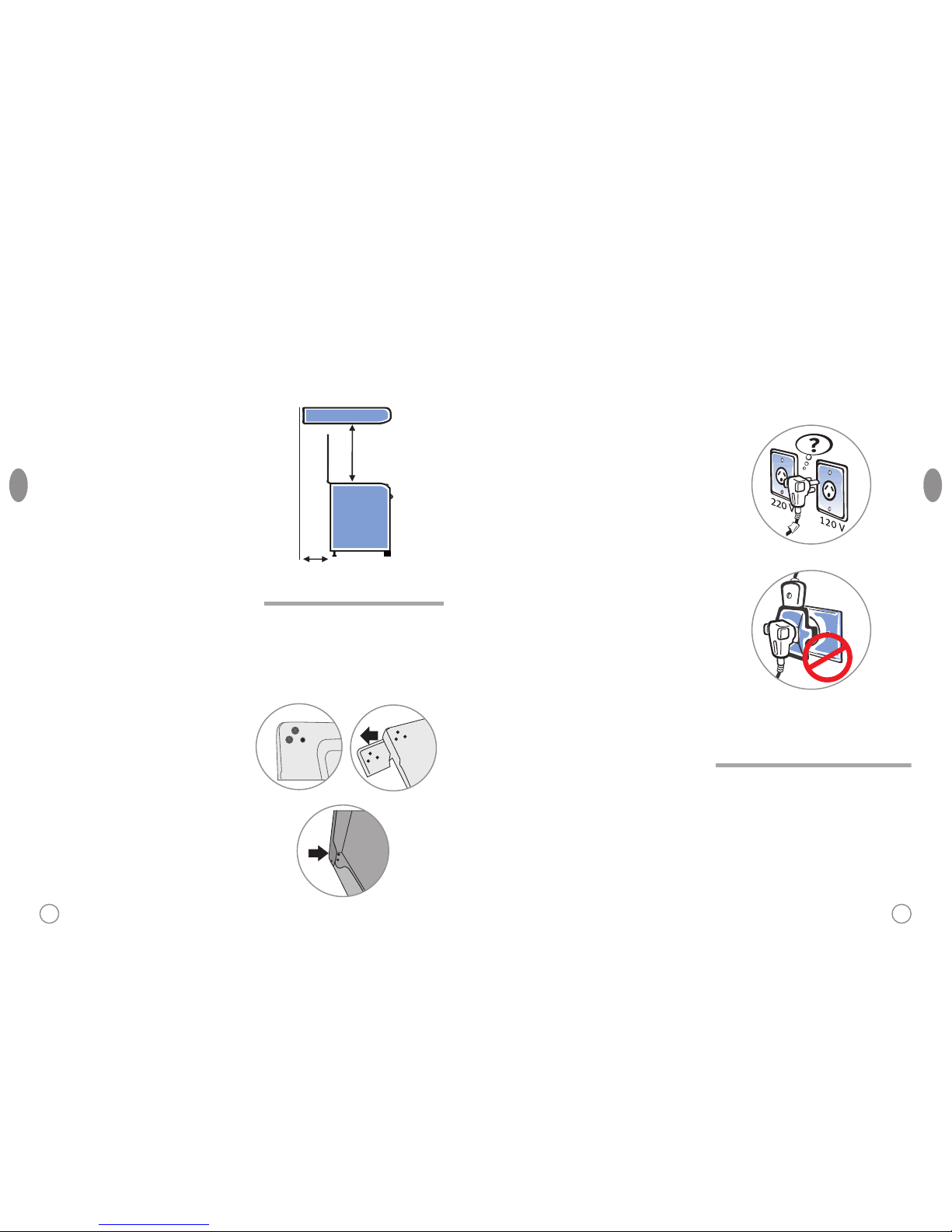

04. Se recomienda dejar mínimo 2 cm de
espacio entre la cara posterior de la
cocina y la pared para salida de calor
del horno.
05. Respete la altura de 80 a 85 cm
entre la cocina y un mueble, un
depurador de aire o una campana
instalada sobre el producto. Esta
cocina no ha sido proyectada para
empotrarla.
06. Deje suficiente espacio entre la parte
posterior de la cocina y la pared para
permitir la apertura de la tapa de
vidrio.
07. Si la cocina se instala próxima a una
pared de madera, instale un panel
resistente al fuego próximo de la
pared y asegúrese que hay una
distancia mínima de 4cm entre la
cocina y la pared.
08. Asegúrese de no bloquear las salidas
de gas del horno, incluyendo la
chimenea y las ventilaciones de gas.
2 cm
80 a 85 cm
En caso de tener alguna duda,
consulte un electricista.
No modifique el enchufe de su cocina.
No remuerda, tuerza o amarre el cable
eléctrico ni tampoco intente arreglarlo.
Es peligroso modificar las
especificaciones o características de la
cocina.
01. Antes de conectar su cocina,
verifique que la tension (voltaje)
del tomacorriente es la misma
que indica la etiqueta
localizada en la terminación del
enchufe (en el cable eléctrico).
02. Instale adecuadamente el
cable a tierra de su cocina de
acuerdo con la norma nacional.
03. Si hay necesidad de modificar
la instalación eléctrica, esta
tarea deberá ejecutarla
personal calificado, de acuerdo
con las normas en vigor.
04. Si el tomacorriente o disyuntor
usados para la conexión son
faciles de alcanzar, inclusive
después de haber instalado la
cocina.
05. El cable de alimentación
deberá ponerse de manera que
nunca toque las partes
calientes de la cocina, pues el
aislamiento eléctrico podría
derretirse y ocasionar un
cortocircuito.
06. No use extensiones o
conectores en "T".
07. Nunca conecte el cable a tierra
a tubos de gas o tubos de
PVC.
08. Asegúrese de que el cable de
conexión eléctrica no pase por
detrás de la cocina.
Instalación eléctrica
Para su seguridad, solicite que un electricista de su confianza verifique las
condiciones de la red eléctrica del lugar de instalación de la cocina, o entre en
contacto con el Servicio Autorizado.
11 12
ESP ESP
La garantía no cubre los problemas
causados por instalaciones
impropias o cambios realizados
por personal no calificado.
Atención
Atención
Como montar el copete (solo en
algunos modelos)
1. Afloje los tornillos de la mesa de
estufa y del soporte inferior de mesa.
2. Alinee el soporte y el copete con los
orificios de la mesa de estufa.
3. Atornille los tornillos.
4.Asegúrese de que los tornillos estén
correctamente colocados y
atornillado.

Regulador de Presión
Tubo Flexible Metalico
Instalación del gas
01. Esta cocina ha sido proyectada
para el uso con GLP o GN.
Consulte la etiqueta del producto
para saber el gas con que se ha
calibrado de fabrica.
02. Use siempre un regulador de
presión (exclusivo para cocina)
para cualquier tipo de cilindro. La
ausencia del mismo puede causar
exceso de presión y escape de
gas. Verifique la fecha de
caducidad del regulador de
presión. La manguera y el
regulador deben cambiarse a
cada 5 años.
Datos técnicos del regulador:
• Presión: 200 mm C. A.
• Consumo máximo: 2 kg/h
03. Utilice la manguera plástica de
PVC, con resistencia a
temperaturas menores que -20ºC
y mayores que 100ºC, asegurese
que:
• La manguera no tenga
enmiendas.
• No la pase por detrás de la
cocina ni pase cerca de las
salidas de aire caliente.
• La largura de la manguera debe
ser inferior a 125 cm.
04. Si es posible, instale el cilindro
fuera de la cocina, en un lugar
protegido y bien ventilado.
05. La entrada de gas debe estar
puesta de forma que la manguera
pase por detrás de la cocina,
utilice una manguera flexible
metálica de 1/2 pulgada con un
codo para conectarla a la cocina.
13 14
Instalación de la manguera
01. Ponga la abrazadera de metal en la punta de la manguera.
02. Ponga la manguera en el conector y presione la abrazadera.
03. Ponga la otra abrazadera en la extremidad opuesta de la manguera y
conéctela al regulador de presión. Presione la abrazadera.
04. Atornille con cuidado el regulador de presión al cilindro.
05. Después de la instalación, verifique si hay algún escape de gas, utilizando
espuma de jabón o detergente líquido.
Manguera plástica
En caso de dudas o aquisición de
accesorios para la instalación del
producto, consulte el Servicio
Autorizado.
06. Puede utilizar una manguera
plástica siempre que esta no pase
por detrás de la cocina.
ESP ESP
Codo
Conector
Atención

Como usar
Antes de usar la cocina por la
primera vez
01. Limpie la cubierta de acero
inoxidable removiendo todos los
residuos de adhesivo de acuerdo
con las instrucciones de limpieza.
02. El aislamiento térmico de la cocina
produce durante los primeros
minutos de funcionamiento, humo
y olores característicos.
03. Al usarlo por primera vez, caliente
el horno vacío de la cocina
durante aproximadamente 45
minutos, en el grado de
temperatura máximo para retirar el
olor y humos normales al primer
uso.
04. Déjelo enfriar y, en seguida, limpie
el piso del horno con agua tibia.
05. Todos los accesorios, inclusive las
parrillas, deben lavarse antes de
utilizarlos por primera vez.
Tapa de vidrio
01. Deje que los quemadores, rejillas y
mesa se enfríen antes de bajar la
tapa de vidrio. Nunca encienda los
quemadores de la mesa con la
tapa bajada. El calor de la llama o
de las partes de la mesa puede
quebrar la tapa de vidrio.
02. La función de la tapa de la cocina,
cuando bajada, es proteger la
superficie contra la acumulación
de polvo y evitar las salpicaduras
de grasa en la pared cuando esté
levantada.
03. No utilice la tapa de la cocina
como superficie de trabajo.
04. No coloque objetos pesados o
calientes sobre la tapa de vidrio
(límite de 3,0 kg y 50ºC).
15 16

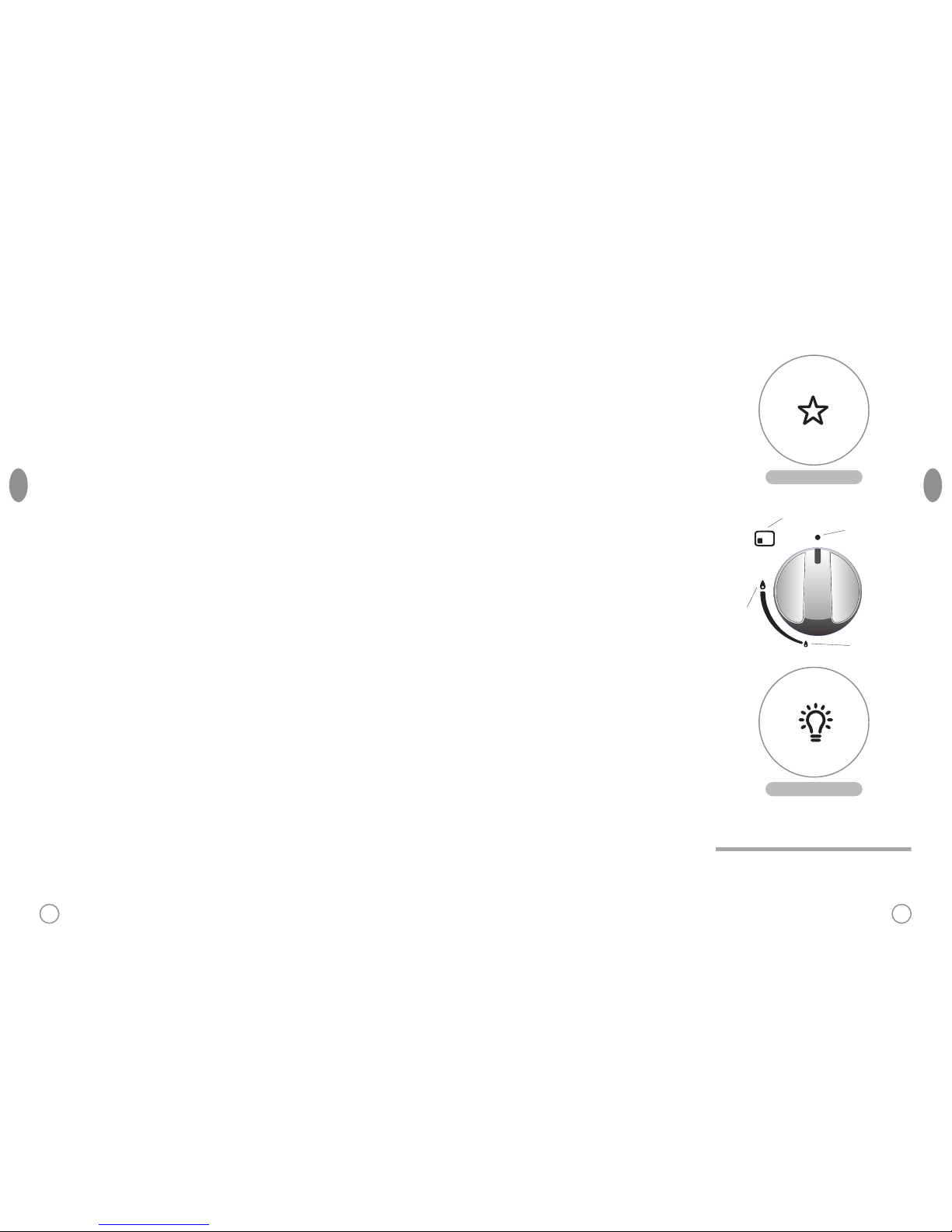

Encendido de quemadores
01. Elija la perilla del quemador que
desee encender.
02. Encendido eléctrico:
Presione el interruptor del
encendido eléctrico y
manténgalo pulsado,
simultáneamente presione la
perilla del quemador a ser usado
y gírela en sentido antihorario
hasta que el quemador encienda.
03. Seleccione en la perilla la
temperatura deseada.
04. Para apagar el quemador
coloque el indicador de la perilla
en dirección al punto superior.
Luz del horno
01. Identifique el interruptor del luz
del horno en frente de su cocina,
y presiónelo para encender.
02. Para apagar, presióne
nuevamente el interruptor.
Interruptor del luz
Encendido eléctrico
Es normal que todos los quemadores
tengan chispas continuas cuando se
presiona el encendido eléctrico.
ESP ESP
Atención
Apagado
Temp.
Máxima
Temp.
Mínima
Posición
del quemador

18
Uso del horno
Antes de encender su horno,
retirar elementos:
• Bandeja de goteo;
• Parrilla.
01. Ubique en el frente de su cocina
la perilla que corresponde al
quemador de horno.
02. Encendido eléctrico:
Presione el interruptor del
encendido eléctrico,
simultáneamente presione la
perilla del horno y gírelo en
sentido antihorario hasta que el
horno encienda.
03. Asegúrese de que el quemador
del horno esté prendido, cierre
suavemente la puerta y
precaliente el horno a
temperatura máxima durante un
tiempo entre 10 y 20 minutos.
04. Seleccione en la perilla la
temperatura requerida para
hornear.
05. Para apagar el horno coloque el
indicador de la perilla en dirección
al punto superior.
Encendido eléctrico
17

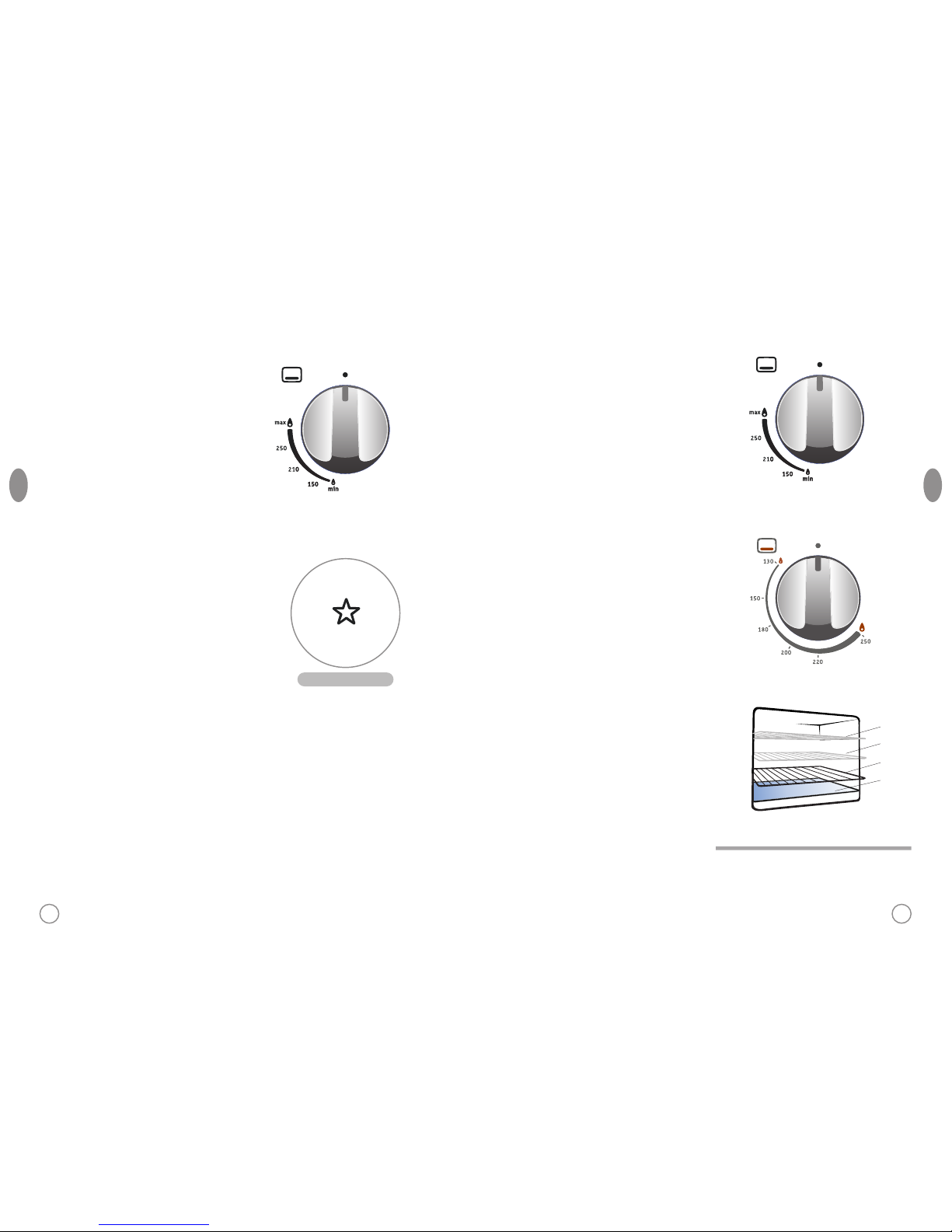

Temperatura del horno
Su cocina puede estar equipada con
un control térmico del horno o con un
termostato. Si su horno tiene un
termostato, este le dará una precisión
de temperatura como indicada en la
perilla del horno.
Para los modelos con termo control,
sigue una temperatura aproximada
para cada posición de la perilla del
horno:
1. Temperatura mínima cerca de
160ºC - 320ºF
2. 210ºC - 410ºF
3. 250ºC - 480ºF
4. Máxima temperatura cerca de
260ºC - 500ºF
Parrillas del horno
La altura de la parrillas del horno
dependerá del alimento que se
cocinará.
01. Use en la posición central para
hornear pan, tortas, etc.
02. Siga las instrucciones de cocción
de cada receta.
03. Para hornear pan, galletas, pizza
o similares, utiliza la bandeja de
hornear arriba de la parrilla.
Bandeja
de goteo
Alto
Médio
Bajo
Nunca hornee comida directamente
en el quemador o en una bandeja
apoyada en el quemador del horno.
ESP ESP
Modelos com termostato
Modelos com termocontrol
Atención

19 20
Fig.2
Fig.1
Fig.3
Prevenciones y consejos
Prevenciones
01. No utilice ninguna protección en
la cavidad del horno como papel
aluminio, pues puede bloquear la
circulación del aire y gas.
02. Mientras cocine evita tocar las
parrillas y quemadores, espere un
tiempo para su enfriamiento.
03. Cuando cocine en el horno evite
tocar el vidrio, la superfícies
externas e internas y accesorios
del mismo, espere un tiempo para
su enfriamiento.
04. Evite el ingresso de niños a la
cocina mientras está cocinando.
05. Jamás permita que el niño se
siente en la puerta, y tampoco
asiente objetos pesados sobre la
misma.
06. Para evitar descargas eléctricas,
al cambiar o limpiar el foco
asegúrese de que la cocina esté
desconectada del tomacorriente.

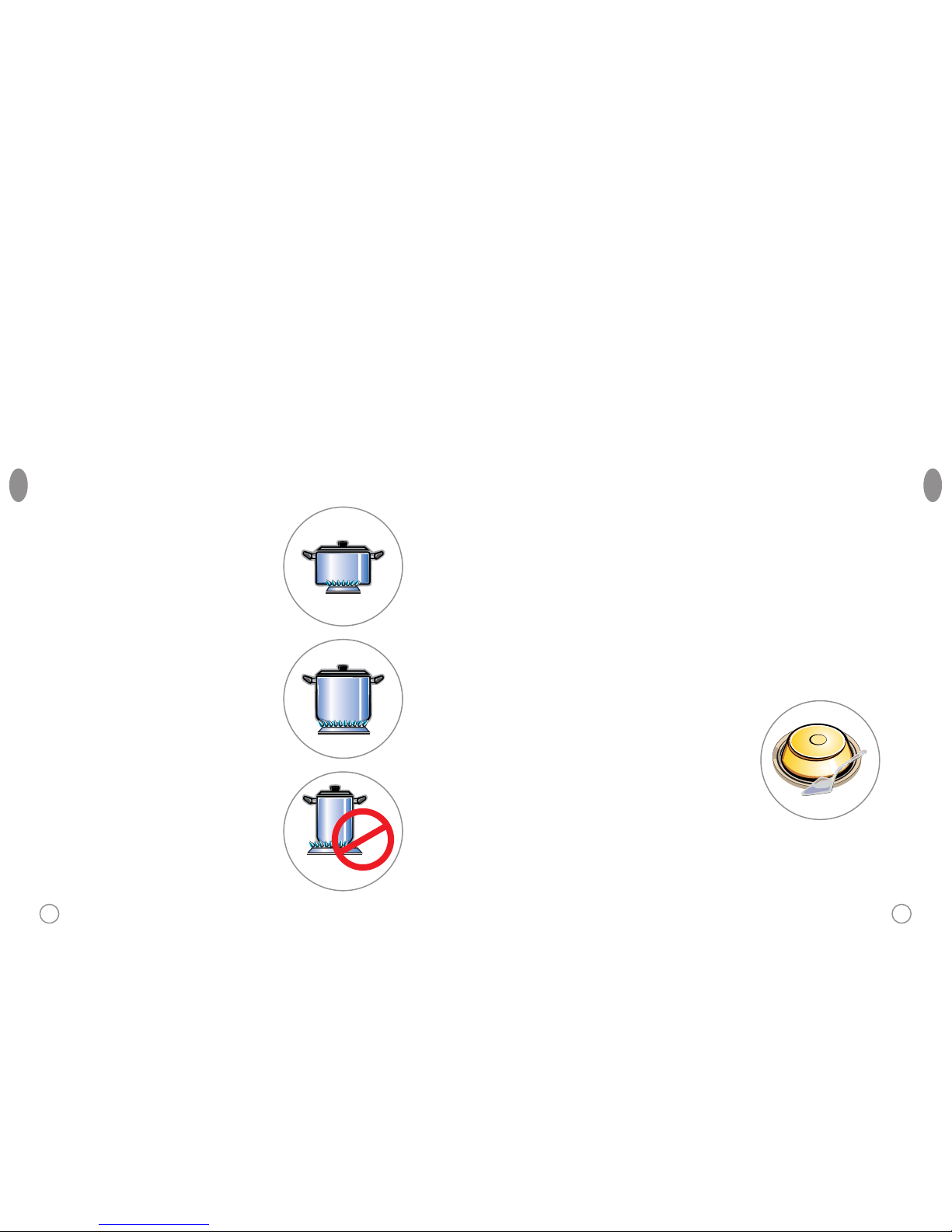

Recomendaciones importantes
Para un consumo menor de gas y un
mejor aprovechamiento, se aconseja
el uso de ollas con un diámetro
adaptado al tamaño de los
quemadores (fig.1 y 2), evitando que
la llama queme en vacío (fig.3).
Se recomienda que tan pronto como
el líquido entre en ebullición, se
reduzca la llama hasta lo mínimo
posible manteniedo la ebullición.
Asegúrese de que haya circulación de
aire en el ambiente donde está
instalada la cocina.
Para facilitar la ignición, encienda el
quemador antes de poner la olla
sobre la rejilla.
Siempre baje o apague la llama antes
de retirar la olla.
Durante la cocción, cuando se utilizan
aceites y otras grasas, es necesario
estar atento, pues al derramarse
podrán incendiarse.
Use solamente ollas con fondo plano
y que garanticen una buena
estabilidad sobre las rejillas.
Elija el quemador en relación al
tamaño de la olla a utilizarse.
Cuando use y limpie los quemadores
evite que restos de comida entren en
los espacios, pues pueden obstruir el
paso del gas.
Consejos para cocción al horno
Para preparar asados, siempre es
necesario hacer un precalentamiento
de aproximadamente 15 minutos en la
posición máxima, antes de colocar el
alimento dentro del horno.
Para la cocción de dulces
Los dulces deben cocerse a una
temperatura moderada (normalmente
entre 180°C y 205°C) y requieren el
precalentamiento del horno (cerca de
15 minutos).
No abra la puerta del horno cuando
cocine platos fermentados (por
ejemplo:pan, masas fermentadas y
suflés); corrientes de aire frío impiden
que la masa crezca. Para verificar el
grado de cocción, introduzca un
palillo de dientes en el centro del
alimento; si el palillo sale seco el
dulce está cocido en su punto.
ESP ESP

21 22
Para hacer esta verificación, espere
que haya pasado por lo menos 3/4
del tiempo de cocción previsto.
Si el dulce se hace más por fuera que
por dentro, será necesario un tiempo
de cocción mayor a una temperatura
más baja.
Para asar pescado
Ase los pescados pequeños a una
temperatura alta. Los pescados
medianos, deben empezar a asarse a
una temperatura alta y después se
debe ir disminuyendo la temperatura
gradualmente. Los pescados grandes,
desde el principio, a una temperatura
moderada.
Verifique si el pescado está bien
asado levantando delicadamente una
punta; la carne debe ser
uniformemente blanca y opaca, a
menos que se trate de salmón, trucha
u otro que posea coloración diferente.
Para asar carne
La carne que se desea asar en el
horno deberá pesar por lo menos 1
kg, para evitar que se seque
demasiado. Si la pieza de carne no
tiene mucha grasa, use aceite,
margarina o un poco de ambos. La
margarina y el aceite no serán
necesarios si la pieza de carne tiene
suficiente grasa propia. Cuando la
pieza posea grasa en apenas uno de
los lados, póngala en el horno con ese
lado volteado para arriba; la grasa al
derretirse, untará suficientemente la
parte que quedó para abajo.
ESP ESP
Empiece la cocción de las carnes
rojas a una temperatura elevada,
reduciéndola después para acabar la
cocción por dentro.
La temperatura de cocción de las
carnes blancas puede ser moderada
del principio hasta el final. Se puede
verificar el grado de cocción
trinchando la carne con un tenedor; si
está firme, significa que está cocida
en su punto.
Las piezas de carne roja deberán
retirarse del refrigerador una hora
antes de cocerlas, para que no se
endurezcan con la variación brusca
de temperatura.
Ponga el asado en el horno en
recipientes adecuados con borde bajo
(un recipiente con borde alto dificulta
la entrada del calor) o entonces
directamente sobre la parrilla,
colocando un recipiente grande en la
parrilla de abajo para recoger las
salpicaduras y la grasa que va
goteando.
Terminado la cocción, se aconseja
aguardar por lo menos 15 minutos
antes de cortar la carne para que los
jugos no escurran. Antes de servirse,
los platos pueden mantenerse en el
calor del horno en temperatura
mínima.

23 24
Dulces
TABLA DE TIEMPOS Y TEMPERATURAS - HORNO
Temperatura ºC Tiempo (min.)
Pescado
Filetes
Asado
Asado con papel de estaño
180/205
205/230
205/230
Temperatura ºC Tiempo (min.)
15/20
25/30
20/25
Carne
Vitela
Cerdo
Pollo
Pavo
Carne de Res
Cordero
180/205
180/205
205/230
205/230
205/230
205/230
Temperatura ºC Tiempo (min.)
60/70
70/80
80/90
80/90
70/80
85/95
Pan e Pizza
Pizza
Focaccia Italiana
Pan
205/255
205/230
230/255
Temperatura ºC Tiempo (min.)
20/30
25/35
40/50
Suflés
Suflé de verduras
Masa cocida
180/205
205/55
Temperatura ºC Tiempo (min.)
30/40
35/45
Obs.: Los datos de la tabla son apenas indicaciones. La experiencia, los
diferentes hábitos alimenticios y las opciones personales sugerirán las
variaciones que deben efectuarse. Los tiempos y las temperaturas que se indica
son válidos para cantidades medianas de alimentos (carnes 1/1,5 kg; masas para
dulces, pizzas, pan 0,5 / 0,8 kg).
Pasteles
Torta de Mermelada
205/230
180/205
35/45
40/50
Limpieza y mantenimiento
Limpieza general
Antes de llevar a cabo cualquier
limpieza o mantenimiento, desconecte
la cocina del tomacorriente y cierre las
llaves de paso de gas. La limpieza
deberá hacerse con la cocina fría.
No use, bajo ninguna circunstancia,
agentes de limpieza como: kerosén,
gasolina, solventes, removedores,
ácidos, vinagres, productos químicos
o abrasivos, pues estos pueden
causar manchas.
Para la limpieza de las partes de acero inoxidable, de los esmaltados, de los
vidrios y del panel use una esponja suave o un paño húmedo con agua tibia y
jabón neutro. No utilice estropajos metálicos, polvos abrasivos y substancias
corrosivas que puedan rayar dichas partes.
Conserve los electrodos de encendido eléctrico de los quemadores, limpios de
costras de suciedad.
No utilice papel de estaño para forrar la cubierta de la cocina, pues puede
causar manchas en la cubierta y perjudicar el funcionamiento de los
electrodos.
No deje que sustancias ácidas o alcalinas, como: vinagre, café, leche, agua
salada, jugo de tomate, etc., permanezcan por mucho tiempo en contato con
las superfícies esmaltadas (tapas de los quemadores, las rejillas, la cubierta y
el piso del horno).
La limpieza de los quemadores, de las tapas y de los esparcidores debe
llevarse a cabo periodicamente con agua tibia y jabón neutro. Antes de
volverlos a poner en su lugar, enjuague bien y verifique si todos están limpios y
secos.
Pueden surgir puntos de oxidación en la parte inferior de la tapa del quemador,
en la región sin esmalte. Pero, esos puntos de oxidación no interfieren en el
funcionamiento de la cocina.
En las rejillas de la mesa es normal el surgimiento de marcas blancas o
plateadas que parecen ralladuras. Esas marcas acontecen debido al residuo
del metal del fondo de ollas que se acumula en las rejillas.
ESP ESP

25 26
Sustituir un foco quemado
Antes de sustituir un foco quemado o de instalar uno nuevo, los quemadores de
la cocina deben estar apagados y se debe desconectar el cable eléctrico del
tomacorriente. De esta manera se evitarán accidentes. Cambie el foco por otro
de cocina (25 W), verificando la tensión de la red local.
No deje caer líquidos o sólidos dentro del quemador para no desregular la
llama o causar obstrucciones. Si eso sucede, apague el quemador, espere que
se enfríe y limpie con un paño húmedo.
No se recomienda usar estropajos, ya que deterioran la superfície.
Solución de problemas
Asistencia al consumidor
Si su cocina presenta algún problema de funcionamiento, antes de llamar al
Servicio Autorizado, verifique a continuación si la causa de la falla no es fácil
de resolver o si no se trata de una falla de utilización, lo que podría ser fácil y
ser rápidamente corregida, sin la necesidad de llamar a un técnico.
Quemador no enciende.
No se han seleccionado correctamente
las perillas para la cocción.
En la instalación eléctrica de la
residencia el disyuntor está desco-
nectado o falta electricidad.
La llave de paso de gas está cerrada.
Llama amarilla/roja.
Verifique las perillas y repita las
operaciones indicadas en el punto
"Como usar".
Encienda el disyuntor o llame un
electricista de su confianza.
Abra la llave de paso.
Verifique si el gas no está acabándose o
si el quemador no está sucio/húmedo.
La puerta del horno está empañada.
Humedad entre los vidrios. Dependiendo de las condiciones
atmosféricas es normal. Encienda el
horno y espere algunos minutos.
Foco quemado / Sin foco.
Sin energía eléctrica.
Adquiera un foco para cocina, y
sustitúyalo.
Verifique si el enchufe está conectado al
tomacorriente y si hay energía en el
tomacorriente. Verifique si el disyuntor
está conectado.
Sale humo del horno.
Horno sucio de grasa o salsa. Limpie el horno después de cada
utilización como se indica en el punto
"Limpieza y mantenimiento"
ESP ESP
La luz del horno no se enciende (Sólo algunos modelos).

27 28
Se ha dejado los alimentos por mucho
tiempo en el interior del horno después
del final de la cocción.
Hay formación de humedad en los alimentos y en la parte interna del horno.
No deje los alimentos en el horno por
más de 15 minutos después del término
de cocción.
Coloquelo correctamente.
Asa demasiado lentamente / Asa demasiado rápido.
Los tiempos de cocción y la temperatura
selecionada no están correctos.
Consulte el punto tiempo en la “Tabla de
tiempos y temperaturas”
Verifique si el gas no está acabándose.
Quemador enciende en forma defectuosa.
El plato no está bien
colocado sobre el quemador.
espartallamas
Que hacer cuando huele gas?
1. No encienda ningún interruptor en
la casa o el horno.
2. No encienda ninguna cerilla,
mechero u otro objeto que genere
combustión.
3. Gire todas las perillas a la
posición de apagado.
4. Cierre y desconecte la llave de
gas de la cocina.
5. Abra la puerta y ventanas para
circular el aire.
6. Abra y reconecte la conexión de
gas.
Si el olor continua, cierre la llave de
gas y llame al servicio autorizado.
ESP
El material del embalaje es reciclable.
Procure separar plásticos, espuma flex,
papel y cartón y enviarlos a las compañias
de reciclaje.
De acuerdo con la directriz de la RAEE
(Residuos de Aparatos Eléctricos y
Electrónicos), en inglés WEEE (Waste of
Electrical and Electronic Equipment), se
debe colectar y disponer de los residuos
de aparatos eléctricos y electrónicos
separadamente. Si futuramente usted
necesita desechar este
electrodoméstico, NO lo haga echándolo
con el resto de la basura doméstica.
Sírvase enviar el aparato a los puntos de
colecta de RAEE donde los haya
disponibles.
Consejos ambientales
ESP
Atención

Contents
29 30
Thank you for choosing Frigidaire for your gas range brand. Our gas ranges are
developed with high technical and quality standards, with features to offer you
even more comfort.
Read all instructions before using this appliance. This book contains valuable
information about operation, care and service. Keep it in a safe place.
You expect all this from Frigidaire…and we deliver.
Your kitchen never looked so good.
• This appliance is for domestic use only. The manufacturer or importer waives
all liability due to another use or application.
• Keep these instructions manual for further reference in how to operate, care
and service your gas range.
• Please read the installation instructions in this manual carefully before
installing.
• This appliance has been adjusted to be installing from 0 to 3000 meters
above sea level.
• This range was designed to be fueled by LPG (Liquefied Petroleum Gas).
Environmental Advices
This product can not be treated as household waste.
Instead shall be handed over to the applicable collection
point for the recycling of electrical and electronic
equipment. By ensuring this product is disposed of
correctly, you will help prevent potential negative
consequences for the environment and human health,
which could otherwise be caused by inappropriate waste
handling of this product. For more detail information
about recycling of this product, please contact your local
city office, your household waste disposal service or the
shop where you purchased the product.
Welcome to the world of
simple handling and no worries
ENG ENG
Product description........ ....................................................................................31
Safety..................................................................................................................33
Precaution in case of Gas Leaks..........................................................................36
Installation.............................................................................................37
How to use..........................................................................................................43
Tips and advices..................................................................................................47
Cleaning and maintenance..................................................................................52
Troubleshooting..................................................................................................53
Technical informations........................................................................................55
Attention

32
Sealed burners
Pan Grates
Glass lid (only in some models)
Burners knobs
Oven knob
Backing rack
Dripping pan
Base (only some models)
Electric igniter
Oven light
Timer (only in some models)
Backsplash (only in some models)
Sliding racks (only in some models
Product description
Parts name
The appliance that you have bought may be slightly different from the one
illustrated in this manual. Please refer to the information related to the model
you have.
The appliance you have may carry a different plug than the one illustrated in this
manual. The plug that comes with the product follows the electrical
specification of the country where it is sold.
ENG ENG
Attention
Table of nominal heat consumption - (G.L.P.)
20” Models
30” Models
6 burners
1
2
3
4
5
6
7
8
9
10
11
12
13
31
30” models
5 burners
20” Models with
backsplash
Consumption (kW)
30” models
5 burners 6 burners
20” models
Rapid
Semi rapid
Auxiliary
Triple crown
Oven
Type of burner
1x2.5kW
3x1.75kW
-
-
2.75kW
2x2.5kW
4x1.75 kW
-
-
3.5kW
2x2.5kW
2x1.75 kW
--
1x3.0kW
3.5kW
12
1
2
3
4
5
6
7
8
9
10
11
13

Care with food and cookware
To handle or remove food from the
oven use cooking gloves.
Never leave clothes or flammable
materials near the burners when the
range is in use.
When using frying oil or butter
additional care must be taken since
these products are flammable.
Do not use the oven to store utensils,
especially those containing residues
or large quantities of oil or fat.
Containers with curved bases or
salient edges must not be used since
they can be easily destabilized when
moved.
The handle of the utensil should be
positioned so that it is turned inward.
Instructions for cleaning your range
Before cleaning or servicing your gas
range, unplug it and cut gas tap.
Cleaning should be done with the
appliance cold.
For hygienic and security reasons, you
should keep your gas range always
clean.
Excess of grease or other food might
cause wrong operation or risk of
accident (please check cleaning
instructions).
After each use always clean the glass
cover of the gas range.
33 34
Wrong
Wrong
Right
Safety
For children
Avoid accidents. After unpacking the
range, keep packing materials away
from children.
Do not allow children to handle the
appliance, even when it is
disconnected.
Prevent children from touching the
range surface and from staying in its
proximity when in use, still hot, or after
turned off.
For the user and/or installer
Care with electric parts
Disconnect the range before cleaning
or doing maintenance.
Never unplug the range by pulling on
the power cord. Use the plug.
Do not manipulate your gas range
plug.
Do not bite, twist or tie the power
cord.
It is dangerous to modify your gas
range specifications and
characteristics.
Do not install your gas range on top of
the power cord.
Connect the range to its own outlet.
Do not use an extension cord or
adaptor plug.To avoid any accident,
before replacing the light lamp, turn
off the cook top burners and unplug
the appliance. Use a range lamp of
25W to replace it.
ENG ENG

When gas can be smelled inside the
house, the following precautions
must be observed:
01. Do not light any kind of flame.
02. Do not operate any electric
switch.
03. Do not use the phone or mobile
phones near the range, leave
the room in question and call for
help from an open and
ventilated place.
04. Close the gas valve or
disconnect the gas regulator.
05. Check the front panel if all
knobs are in the off position.
06. Open windows and doors for
better ventilation.
07. If the leak is in the gas cylinder,
disconnect the cylinder and take
it to an open, well ventilated
space and call the gas supplier.
08. If the range is fueled by piped
gas or by gas coming from a
central storage (buildings) in
lines, close immediately the gas
valves and call the gas supplier.
09. Call technical service to check
on the problem.
Precaution in case of Gas Leaks
35 36
General cares
Ensure pets are not in the kitchen when
the gas range is on. Parts close to the
burners, side board, handle and door will
be hot and can cause some burns.
Before turning the oven on, open the
oven door to avoid gas accumulation
inside the oven cavity. Be sure that the
oven has lighted before closing the oven
door.
Avoid installing the gas range close to
flammable material as curtains, kitchen
clothes, etc.
Oven gas exit should not be blocked.
Oven walls should not be cover with
aluminum paper, neither the floor of the
oven.
Be sure that the burner knobs are in off
position when the gas range is not in
use.
In case of power failure, be use that the
burner knobs are off before using a
match to light the burners.
Never use flames or sparks to locate gas
leaks since this procedure could cause
an explosion. Use a sponge with soap or
liquid detergent foam.
Vacations
Unplug the gas range and cut the tap
gas if you will be out for a long time.
ENG ENG

37 38
gas tap exclusive for the gas
range that is in good condition.
06. Be sure that your house has an
exclusive plug for your gas range
and that it is in good condition.
07 Do not install the range on top of
carpet or rug.
08. Do not install the range near the
refrigerator, as the excessive heat
hinders its yield. For any concerns
see the refrigerator´s manual.
09. If the gas supply will be through a
gas cylinder, and the cylinder is
more than 80 cm from the gas
range, the installation should use
steel and copper pipes according
to your local requirements.
Gas range installation
01. Never use the oven handle to pick
the oven up.
02. After unpacking the gas range,
take out the protector plastic that
protects the stainless steel cook
top. Do not use the gas range with
this protector plastic on it because
it might damage the stainless
steel. Heat will melt the plastic
and make it harder to take it out.
03. Install the burners and pan grill in
its place on the cook top of the
gas range.
04. Leave at least 2cm in the back
and each side of the gas range to
allow the heat to get out.
05. Leave at least 80 to 85 cm
Installation
Installation place conditions
01. The use of gas ranges produces
heat and humidity where installed.
02. Be sure that there is a good air
flow, keeping natural air ventilation
through a window or door or by
installing a range hood to extract
the air. If ventilation is not good,
this might cause lack of oxygen,
that is dangerous for your health
and the gas range performance.
03. If the gas range will be in use for a
long period of time, an extra
ventilation will be necessary to
increase the air flow.
04. Air draft should not decrease the
good performance of the gas
range or cut the gas flame.
05. To install your gas range to an LPG
or NG pipe, check if your house
has a
You can install your gas range on your own based on the instructions described
in this manual.
If replacement of components and/or
accessories is necessary, use original
spare parts only.
Unpacking
01. Bring the appliance close to the
installation place.
02. Be careful when unpacking and
installing the appliance. Sharp
edges might cause accidents.
03. Packing material is recyclable.
Separate plastics, from cartoons
and foams to send to each
recycling company.
ENG ENG
Attention
