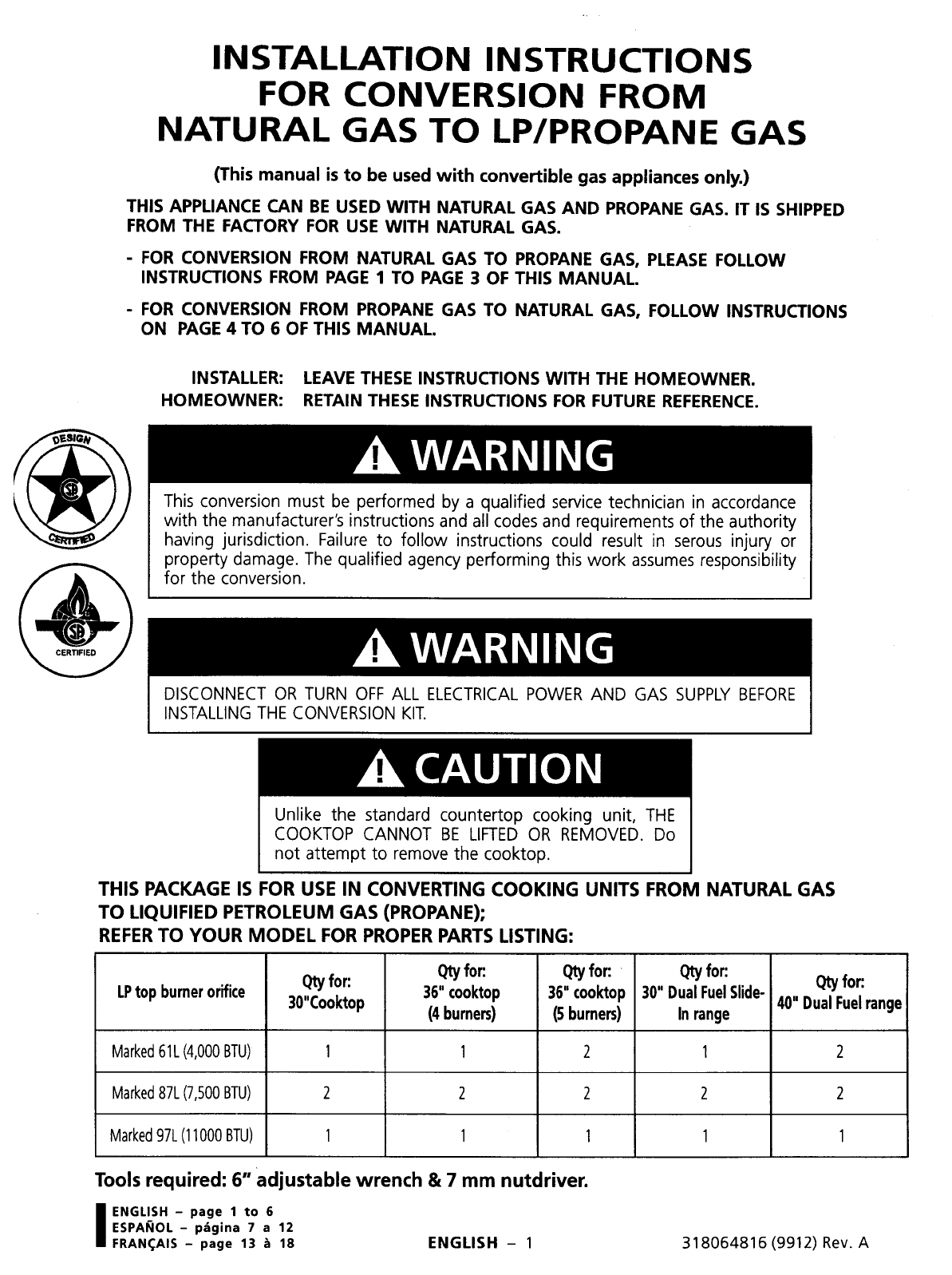

Frigidaire GLCS376ABA User manual

INSTALLATION
INSTRUCTIONS
FOR
CONVERSION
FROM
NATURAL
GAS
TO
LP/PROPANE
GAS
(This
manual
is to
be used
with
convertible
gas
appliances
only.)
THIS APPLIANCE
CAN BE
USED
WITH
NATURAL GAS
AND
PROPANE
GAS.
IT IS
SHIPPED
FROM THE
FACTORY
FOR USE
WITH
NATURAL
GAS.
- FOR CONVERSION
FROM
NATURAL
GAS
TO PROPANE
GAS,
PLEASE
FOLLOW
INSTRUCTIONS FROM
PAGE 1
TO PAGE
3
OF
THIS
MANUAL.
- FOR CONVERSION FROM
PROPANE GAS TO NATURAL
GAS,
FOLLOW
INSTRUCTIONS
ON PAGE 4 TO 6 OF THIS
MANUAL.
INSTALLER:
LEAVE THESE
INSTRUCTIONS WITH THE
HOMEOWNER.
HOMEOWNER:
RETAIN
THESE
INSTRUCTIONS FOR FUTURE
REFERENCE.
A
WARNING
This
conversion
must be
performed by
a qualified service technician in
accordance
with
the manufacturer's
instructions
and
all
codes and
requirements
of
the authority
having jurisdiction.
Failure to
follow instructions
could result in serous injury or
property damage. The
qualified
agency
performing
this work
assumes
responsibility
for
the
conversion.
A WARNING
DISCONNECT OR TURN OFF
ALL
ELECTRICAL POWER AND GAS SUPPLY BEFORE
INSTALLING
THE
CONVERSION KIT.
A CAUTION
Unlike the
standard
countertop
cooking
unit, THE
COOKTOP CANNOT BE
LIFTED OR REMOVED.
Do
not attempt
to remove the
cooktop.
THIS PACKAGE IS FOR USE IN
CONVERTING
COOKING UNITS FROM
NATURAL
GAS
TO
LIQUIFIED
PETROLEUM GAS
(PROPANE);
REFER TO YOUR MODEL
FOR PROPER
PARTS LISTING:
LP top
burner
orifice
Qty for:
30"Cooktop
Qty for:
36" cooktop
(4
burners)
Qty for:
36"
cooktop
(5 burners)
Qty
for:
30" Dual Fuel
Slide-
In range
qty
for:
40"
Dual Fuel range
Marked 61L (4,000 BTU) 1 1
2 1 2
Marked 87L (7,500 BTU) 2
2 2 2 2
Marked 97L
(11000
BTU) 1 1
1 1 1
Tools required: 6" adjustable wrench
&
7
mm nutdriver.
I
ENGLISH - page 1 to 6
ESPAIVOL - pagina
7 a 12
FRAN4AIS -
page
13
a 18
ENGLISH — 1 318064816 (9912)
Rev. A

HOW TO
CONVERT
THE
COOKING
UNIT
FOR
USE
WITH
LP/PROPANE
GAS
1.
CONVERT
THE
PRESSURE
REGULATOR
a.
b.
C.
d.
e.
Remove
the
cap
from the
pressure
regulator.
Remove
the
plunger from the
cap.
Turn the
plunger with the
enlarged
end
down
for
LP/Propane
gas use
(See
Figure
1).
Replace
the
plunger inside
the cap.
Replace
the cap.
Make
sure the
gasket is
in
position
under cap.
Small end
towards
regulator
for natural gas
Gasket
Figure
1
Enlarged end
towards regulator
for propane gas
2.
CONVERT
SURFACE
BURNERS FOR
USE
WITH
LP/PROPANE GAS.
A. Remove
the
following items (see
Figure 2):
1.
Remove top grate,
burner cap and
burner
base.
2. Remove
natural
gas
orifice using a
7 mm
nutdriver.
3.
Smaller
burner
(5K) require to
remove the
burner pan for
the
orifice
change.
B. Install the
following items (see
Figure 2):
1.
Replace
with supplied
burner orifice (see
page 1 for burner orifice
identification
num-
ber). Tighten orifice
until snug. Use
caution
not to
overtighten.
2. Replace
burner pan
(smaller burner), burner
base, burner cap and top
grate. Repeat
for
each burner.
Burner
Cap
Figure 2
NOTE: Air
mixture
adjustment not required on top
burners.
ENGLISH —
2

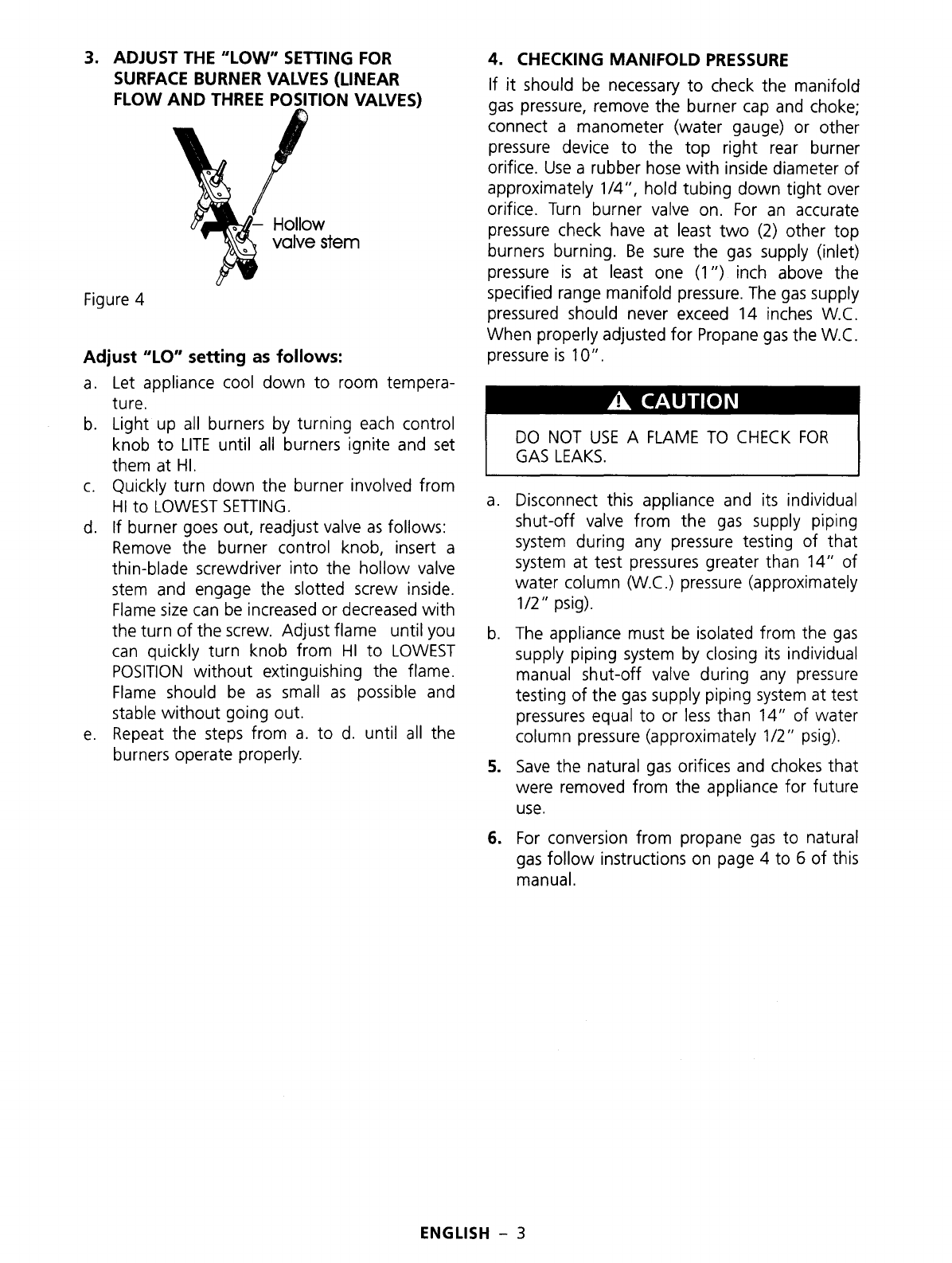

3.
ADJUST
THE "LOW"
SETTING
FOR
SURFACE BURNER
VALVES
(LINEAR
FLOW AND THREE
POSITION
VALVES)
— Hollow
valve
stem
Figure 4
Adjust
"LO" setting as follows:
a.
Let appliance
cool
down
to room
tempera-
ture.
b.
Light
up
all
burners by turning each control
knob
to LITE
until all
burners
ignite and
set
them at HI.
c. Quickly
turn down the burner
involved
from
HI
to
LOWEST SETTING.
d.
If burner goes out,
readjust valve
as follows:
Remove the
burner
control
knob, insert
a
thin -blade
screwdriver into
the
hollow
valve
stem and engage the slotted
screw
inside.
Flame
size can
be increased or
decreased
with
the
turn of
the
screw. Adjust
flame until
you
can
quickly
turn
knob
from
HI
to LOWEST
POSITION without
extinguishing
the flame.
Flame
should
be as
small
as possible and
stable
without
going
out.
e.
Repeat the
steps from
a. to
d.
until
all
the
burners
operate
properly.
4.
CHECKING MANIFOLD
PRESSURE
If
it
should
be
necessary
to check
the
manifold
gas
pressure,
remove the
burner
cap and
choke;
connect a
manometer
(water
gauge)
or
other
pressure
device to
the
top right rear
burner
orifice. Use a rubber
hose with
inside diameter of
approximately 1/4",
hold
tubing down
tight over
orifice.
Turn
burner
valve on. For an
accurate
pressure check
have
at least
two
(2) other
top
burners burning.
Be sure the gas
supply
(inlet)
pressure
is at
least
one
(1 ") inch above
the
specified
range manifold pressure.
The
gas
supply
pressured should
never
exceed
14 inches
W.C.
When properly
adjusted
for
Propane
gas
the
W.C.
pressure is
10".
A
CAUTION
DO
NOT USE A FLAME
TO CHECK
FOR
GAS
LEAKS.
a.
Disconnect
this
appliance
and its individual
shut-off
valve from the
gas supply piping
system during
any pressure testing
of
that
system
at
test
pressures
greater
than
14"
of
water column
(W.C.)
pressure (approximately
1/2"
psig).
b. The
appliance
must
be isolated from
the
gas
supply piping system by
closing
its
individual
manual
shut-off
valve during
any pressure
testing
of the gas
supply
piping
system at test
pressures
equal
to
or
less
than
14"
of
water
column
pressure
(approximately
1/2"
psig).
5. Save
the
natural gas orifices
and chokes that
were removed from the
appliance
for
future
use.
6. For
conversion
from
propane gas to
natural
gas
follow instructions on
page 4
to
6
of
this
manual.
ENGLISH —
3

INSTALLATION
INSTRUCTIONS
FOR
CONVERSION
FROM
LP/PROPANE GAS
TO
NATURAL GAS
INSTALLER:
LEAVE
THESE
INSTRUCTIONS
WITH THE
HOMEOWNER.
HOMEOWNER:
RETAIN
THESE
INSTRUCTIONS
FOR FUTURE
REFERENCE.
A
WARNING
This
conversion must be
performed
by a
qualified service
technician in accordance
with
the
manufacturer's
instructions
and all codes
and requirements
of
the
authority
having
jurisdiction. Failure to
follow
instructions
could result
in serous
injury or
property
damage.
The
qualified agency
performing this
work assumes
responsibility
for the
conversion.
A
WARNING
DISCONNECT OR
TURN OFF
ALL ELECTRICAL
POWER AND GAS
SUPPLY
BEFORE
INSTALLING
THE
CONVERSION
KIT.
A CAUTION
Unlike
the standard
countertop
cooking unit, THE
COOKTOP
CANNOT BE
LIFTED OR REMOVED. Do
not attempt
to remove the
cooktop.
REFER TO
YOUR
MODEL
FOR
PROPER PARTS
LISTING:
LP top burner orifice
Qtyfor
30
„ Cooktop
Qty for:
30" porcelain
cooktop
Qty for:
36" cooktop
(4 burners)
Qty for:
36" cooktop
(5 burners)
Qty for:
30" Dual Fuel Slide-
In range
qty for:
„
40
Dual Fuel range
Marked
107N
(5,000
BTU)
1
1 1
2
1
2
Marked 150N (9,100
BTU)
2 2 2 2 2 2
Marked
175N (12,000
BTU) 0
1
1
0
0 0
Marked
180N (13,000
BTU)
1
0 0
1
1
1
Tools
required: 6"
adjustable wrench &
7 mm
nutdriver.
ENGLISH - 4

HOW TO CONVERT
THE
COOKING
UNIT
FOR USE
WITH NATURAL
GAS
1.
CONVERT THE
PRESSURE
REGULATOR
a.
b.
C.
d.
e.
Remove the
cap
from
the pressure
regulator.
Remove the
plunger
from the
cap.
Turn the
plunger with the
small
end down
for
natural
gas use
(See Figure
1).
Replace
the plunger
inside the
cap.
Replace
the
cap.
Make sure the gasket is
in
position under cap.
Small end
y
towards
regulator
for natural gas
Gasket
Figure 1
®
Enlarged end
towards regulator
for propane gas
2. CONVERT
SURFACE BURNERS FOR USE
WITH
NATURAL GAS.
A.
Remove the following items (see Figure 2):
1.
Remove
top grate,
burner cap and
burner
base.
2. Remove LP/PROPANE
gas orifice using a
7
mm
nutdriver.
3. Smaller
burner
(5K)
require
to remove the
burner pan
for
the
orifice change.
B.
Install the following
items
(see Figure 2):
1. Insert the natural gas orifice. Tighten orifice
until snug. Use caution not to overtighten.
2. Replace
burner pan (smaller
burner), burner
base,
burner
cap and
top grate.
Repeat for
each burner.
Figure
2
NOTE:
Air mixture
adjustment
not required
on
top
burners.
ENGLISH -
5

3.
ADJUST THE "LOW" SETTING
FOR
SURFACE BURNER
VALVES (LINEAR
FLOW
AND THREE POSITION
VALVES)
— Hollow
valve stem
Figure
4
Adjust "LO" setting as follows:
a.
Let appliance cool down
to
room tempera-
ture.
b.
Light
up all
burners
by turning each
control
knob
to LITE
until
all
burners
ignite and set
them at HI.
c. Quickly turn
down
the
burner involved
from
HI
to
LOWEST
SETTING.
d. If burner
goes
out, readjust
valve as follows:
Remove the burner control knob,
insert
a
thin
-blade
screwdriver into the hollow valve
stem
and
engage the slotted screw inside.
Flame size
can be increased or decreased
with
the
turn of
the
screw.
Adjust flame
until you
can quickly turn
knob
from HI to
LOWEST
POSITION
without
extinguishing
the flame.
Flame
should be as
small
as possible and
stable
without going out.
e. Repeat the steps
from
a. to
d. until all the
burners operate
properly.
4.
CHECKING
MANIFOLD
PRESSURE
If
it should be
necessary to check the manifold

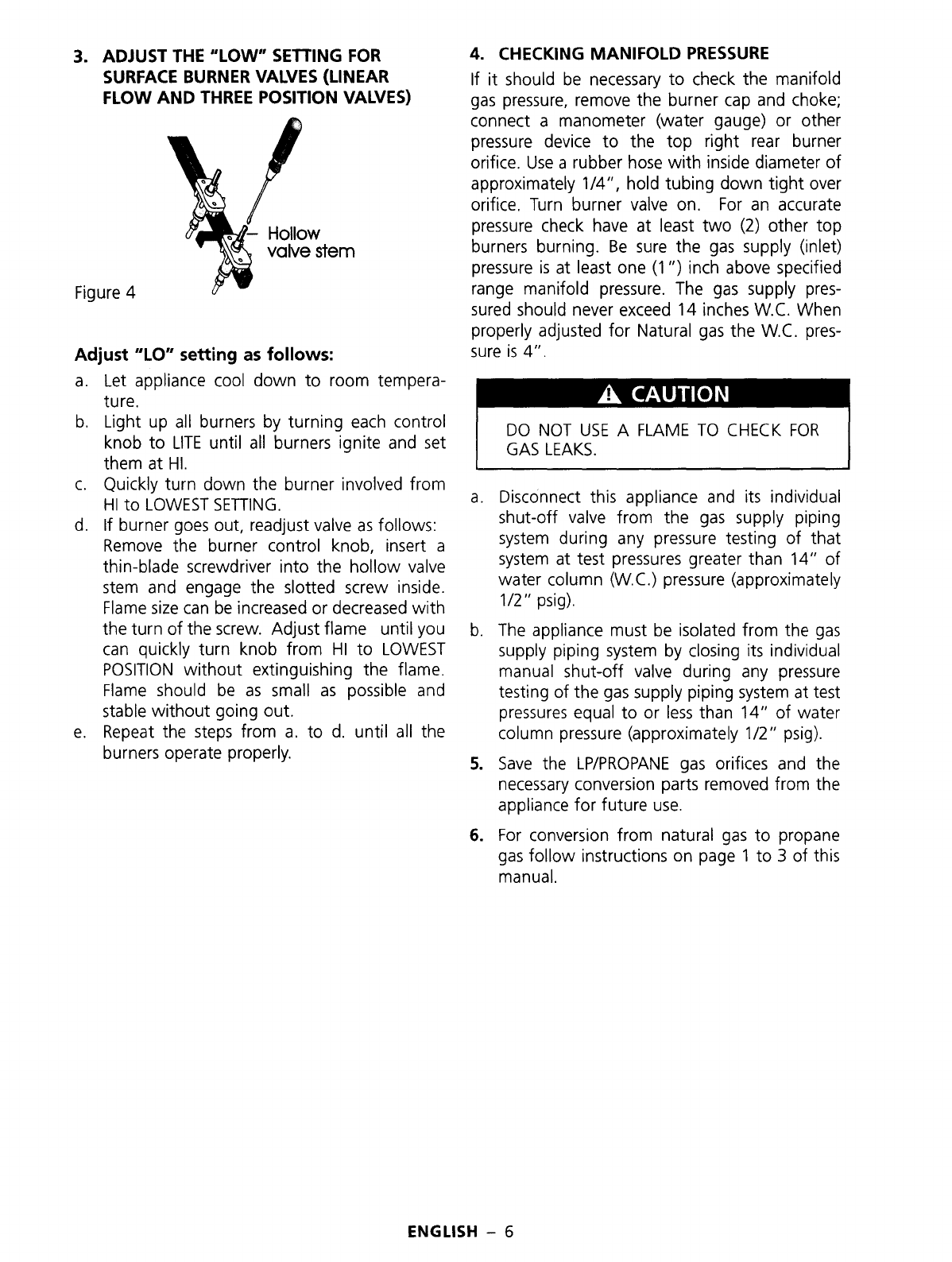

gas pressure, remove
the
burner
cap and
choke;
connect a
manometer (water gauge) or other
pressure
device to the top right
rear burner
orifice. Use
a
rubber
hose
with inside
diameter
of
approximately 1/4", hold tubing
down
tight over
orifice.
Turn
burner
valve
on.
For an accurate
pressure
check
have at
least two (2)
other top
burners
burning.
Be sure the gas
supply
(inlet)
pressure
is
at least one (1 ")
inch
above specified
range
manifold pressure.
The gas
supply
pres-
sured
should
never
exceed
14
inches W.C. When
properly
adjusted for Natural gas the W.C.
pres-
sure is 4".
A
CAUTION
DO NOT USE A
FLAME
TO
CHECK FOR
GAS
LEAKS.
a. Disconnect this
appliance and
its individual
shut-off valve from the gas supply
piping
system during any pressure
testing
of
that
system at
test
pressures greater than
14"
of
water column (W.C.) pressure
(approximately
1/2" psig).
b.
The appliance must be isolated from the gas
supply
piping system
by
closing
its
individual
manual
shut-off valve
during any
pressure
testing of
the gas
supply piping system
at test
pressures
equal
to
or
less
than 14" of water
column pressure (approximately 1/2" psig).
5. Save the LP/PROPANE gas orifices and the
necessary conversion parts removed from the
appliance for future use.
6. For
conversion from natural
gas to propane
gas follow instructions on page
1
to 3
of
this
manual.
ENGLISH —
6

CERTIFIED
//
I
INSTRUCCIONES DE
INSTALACION
PARA
LA
CONVERSION
DE
GAS NATURAL
A
GAS
PL/PROPANO
(Este
manual
es para usarse
con cocinar
a gas
convertible solore.)
ESTA COCINA PUEDE USARSE
CON GAS
NATURAL Y CON GAS
PROPANO. DE FABRICA VIENE
PARA
USARSE CON GAS
NATURAL.
- PARA CONVERTIRLA DE GAS
NATURAL A GAS
PROPANO, POR FAVOR, SIGA
LAS INSTRUCCIONES
DE
LA PAGINA
7 A
LA 9
DE ESTE
MANUAL.
- PARA CONVERTIRLA DE GAS PROPANO
A GAS NATURAL, SIGA LAS
INSTRUCCIONES DE LAS
PAGINAS
10 A
12
DE
ESTE MANUAL.
PARA
EL
INSTALADOR: DEJE
ESTAS
INSTRUCCIONES
CON
EL PROPIETARIO.
PARA EL PROPIETARIO:
GUARDE
ESTAS INSTRUCCIONES PARA
FUTURAS REFERENCIAS.
A
ADVERTENCIA
De acuerdo
con
las instrucciones del
fabricante,
asi
Como los codigos y requisitos de
la autoridad con jurisdiccion en
la materia, esta conversion
la
tiene que
hacer
un
tecnico
de servicio
calificado.
El
no
seguir
estas
instrucciones
podria
resultar en
heridas graves o dar os a la propiedad.
La agenda calificada que Ileve
a
cabo
este
trabajo asume
la
responsabilidad para la
conversion.
A
ADVERTENCIA
DESCONECTE 0 DESENCHUFE LA
ENERGIA ELECTRICA Y
EL SUMINISTRO DE GAS
ANTES
DE INSTALAR EL EQUIPO
DE CONVERSION.
A
AVISO
A diferencia
de
to
que ocurre
con
la cocina
de mostrador
estandar, EL MOSTRADOR
DE
ESTA COCINA NO PUEDE
LEVANTARSE 0 SACARSE.
No intente sacarlo.
ESTE
PAQUETE
ES
PARA USARSE
EN
LA
CONVERSION DE LAS
COCINAS DE GAS
NATURAL A GAS DE PETROLEO
LICUADO
(PROPANO);
ESTE PAQUETE
CONTIENE
LO
SIGUIENTE:
Pieza con orificio
para
hornilla
superior
Cantidad
para:
Plancha de
cocinar 30"
Cantidad
para:
Plancha
de
cocinar 36'
(4
hornillas)
Cantidad
para:
Plancha
de
cocinar 36'
(5 hornillas)
Cantidad
para:
Estufa de
fuel dual,
modelos deslizables
30
Qty
for:
Estufa de
fuel dual
40"
Marcada 61
L
(4,000
BTU)
1 1
2
1
2
Marcada
87L
(7,500
BTU) 2 2 2 2 2
Marcada
97L
(11000
BTU)
1 1 1 1 1
Herramientas
necesarias: Llave inglesa ajustable
de
6" y destornillador
para
tuercas de 7
mm
ESPAIVOL - 7

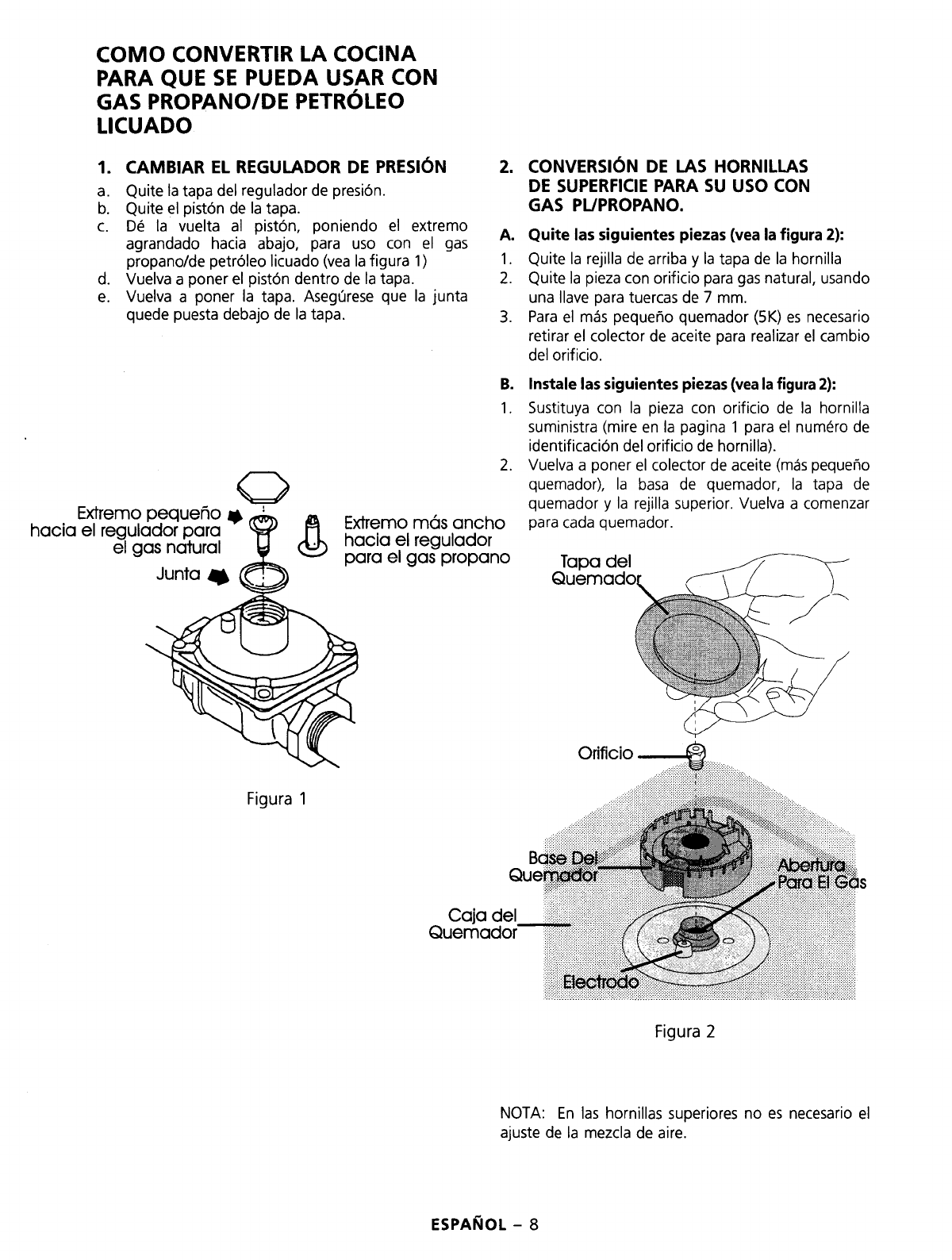

COMO
CONVERTIR LA
COCINA
PARA
QUE SE
PUEDA USAR
CON
GAS
PROPANO/DE
PETROLEO
LICUADO
1. CAMBIAR
EL REGULADOR DE
PRESTON
a. Quite la tapa
del regulador de
presion.
b. Quite el piston de la tapa.
c.
De
la vuelta
al piston,
poniendo
el
extremo
agrandado
hacia abajo, para use
con
el gas
propano/de petroleo
licuado
(yea
la
figura 1)
d. Vuelva
a
poner el piston
dentro de la
tapa.
e. Vuelva a
poner la tapa. AsegUrese
que
la
junta
quede puesta debajo de la tapa.
Extremo
pequeno y
hacia el regulador
para
el gas natural
Junta
Figura
1
Extremo
mas
ancho
hacia el regulador
para
el
gas propano
2.
CONVERSION DE LAS HORNILLAS
DE SUPERFICIE PARA
SU
USO CON
GAS PL/PROPANO.
A. Quite las siguientes piezas (yea la figura 2):
1.
Quite
la rejilla
de
arriba y la
tapa
de la hornilla
2. Quite la pieza con orificio para gas
natural,
usando
una
(lave
para
tuercas de
7
mm.
3.
Para el
mas pequeno
quemador (5K)
es necesario
retirar
el
colector de aceite
para
realizar el
cambio
del
orificio.
B.
1.
Instale las siguientes
piezas
(yea la
figura
2):
Sustituya
con
la
pieza
con
orificio
de la hornilla
suministra (mire en la
pagina
1 para el numero
de
identification del orificio de hornilla).
2.
Vuelva
a
poner
el
colector
de
aceite (mas pequeno
quemador), la
basa de
quemador,
la
tapa
de
quemador y
la rejilla superior.
Vuelva
a comenzar
para cada quemador.
Tapa
del
Quemado
Base
Query
Caja del
Quemador
Orificio
..
E e #r
'
;:.
.
Figura 2
Para'
El<6as
NOTA:
En las
hornillas superiores
no es necesario el
ajuste
de la mezcla de aire.
ESPANOL - 8

3. AJUSTE DE LA
POSICION
BAJO ("LO")
PARA
VALVULAS DE
LAS HORNILLAS DE
SUPERFICIE
(VALVULAS DE
FLUJO LIN-
EAL
Y
LAS
DE TRES
POCIONES)
— V6stago de
la valvula
Figura
4
Ajuste
la posicion BAJO ("LO")
de la
siguiente forma:
a.
Deje
enfriar
la
cocina a
Ia
temperatura
ambiente.
b. Encienda
todas las
hornillas
poniendo cada
control
en ENCENDER
("LITE")
hasta que
las
hornillas
se
enciendan y
despues pongalas
en ALTO ("HI").
c.
Inmediatamente
cambie
la hornilla
en
la que esta
trabajando
de
la posicion
ALTO
("HI") a
la
posicion
MAS
BA10.
d.
Si
la
hornilla se apaga, ajuste la valvula
como sigue:
Quite el boton de
control
de la
hornilla,
inserte
un
destornillador
con
punta fina en
el
hueco
del
v-
de
la valvula y
ajuste
el
tornillo con ranura que esta
dentro.
El
tamano
de
la llama puede aumentarse
o
disminuirse con una
rotacion del tornillo. Ajuste la b.
llama, hasta que
pueda mover
el control
rapidamente
de ALTO
("HI")
a
la
posicion MAS
BAJO, sin que
se apague.
e.
Repita los
pasos de "a."
a
"d." hasta que todas
las
hornillas
esten operando
correctamente.
4.
COMO
VERIFICAR LA PRESTON
EN
EL
DISTRIBUIDOR
Si
fuera necesario
verificar la presibn en el
distribuidor
de gas,
quite
la
tapa
de
la
hornilla y
el
obturador.
Conecte
un
manometro (de agua), u
otro tipo
de
instrumento para medir
la
presibn,
en la
parte
derecha
de la
hornilla
de
atras.
Utilice
un
manguera de
goma
con un
diametro interior
de
aproximadamente
1/4",
manteniendo el
manguera bien ajustado sobre
la pieza
con
orificio. Abra
la
valvula
de la hornilla.
Para una
medida
de
presion
adecuada, tiene que
tener
al
menos
otras
dos
(2)
hornillas encendidas.
Asegurese que la
presion
de
la
entrada de gas es de por to menos de
una
(1")
pulgada
por
encima
de la
gama
de presiones
especificadas para el distribuidor.
La presibn del
suministro
de gas
no
debe
de
exceder
14 pulgadas
segun
la columna
de agua; y cuando esta ajustada de
forma apropiada
para
el gas
propano,
la presion
segun
la columna
de agua
es
de 10".
A
CUIDADO
NO
USE
NINGUN
TIPO
DE
LLAMA
PARA
VERIFICAR
SI
HAY FUGAS
DE GAS.
a. Cuando este verificando el
sistema
bajo presiones
mas altas que
14"
segun la columna de agua
(aproximadamente 1/2"
psig), desconecte esta
cocina y
su valvula individual de
cierre,
del
sistema
de
tuberias
de suministro de
gas.
Durante
cualquier
tipo
de
verificacibn
bajo
presion
del
sistema de tuberias
de
suministro de
gas
con
presibn
igual
o menos de 14"
segun la columna de
agua
(aproximadamente 1/2"
psig), la cocina tiene
que
estar aislada del sistema
de tuberias
del
suministro de
gas,
cerrando
su valvula
manual
de
cierre.
5. Guarde la pieza
con
orificios y
los obturadores
para
gas
natural que
se
quitaron de este artefacto
para
su
use
en un futuro.
6.
Para la
conversion
de
gas
propano
a
gas
natural
siga
las instrucciones de las paginas
10 a
12
de
este
manual.
ESPAIdOL —
9

i
INSTRUCCIONES
DE
INSTALACION
PARA
LA
CONVERSION
DE GAS
PL/PROPANO
A GAS
NATURAL
PARA
EL
INSTALADOR: DUE ESTAS INSTRUCCIONES CON
EL PROPIETARIO
PARA EL
PROPIETARIO:
GUARDE ESTAS
INSTRUCCIONES
PARA FUTURAS REFERENCIAS
A ADVERTENCIA
De
acuerdo con las
instrucciones del fabricante, asI
Como
los
codigos y requisitos de
la
autoridad con
jurisdiccion en
la materia,
esta conversion la
tiene que
hacer un
tecnico
de servicio calificado.
El
no
seguir estas
instrucciones
podria resultar en
heridas graves o danos a
la propiedad.
La
agencia calificada que Ileve a cabo este
trabajo asume la
responsabilidad
para la
conversion.
A
ADVERTENCIA
DESCONECTE
0
DESENCHUFE
LA ENERGIA ELECTRICA Y EL
SUMINISTRO DE GAS
ANTES
DE INSTALAR EL EQUIPO DE
CONVERSION.
A
AVISO
A
diferencia de
to
que
ocurre con la
cocina de mostrador
estandar,
EL
MOSTRADOR
DE
ESTA COCINA
NO
PUEDE
LEVANTARSE 0 SACARSE. No intente
sacarlo.
ESTE PAQUETE CONTIENE
LO
SIGUIENTE:
Pieza con orificio para
homilla
superior
Cantidad para:
Plancha de
cocinar 30"
Cantidad para:
Plancha de
cocinar
(porcelaina) 30"
Cantidad para:
Plancha
de cocinar
36" (4 homillas)
Cantidad para:
Plancha de
cocinar
36"
(5 homillas)
Cantidad para: Estufa
de fuel
dual, modelos
deslizables 30"
Cantidad para:
Estufa
de
fuel dual
40"
Marcada 107N (5,000
BTU)
1 1 1 2 1 2
Marcada
150N (9,100 BTU)
2 2 2
2 2 2
Marcada 175N (12,000
BTU)
0
1
1
0
0
0
Marcada
180N
(13,000
BTU) 1 0 0 1 1 1
Herramientas necesarias:
Llave inglesa ajustable
de 6"y destornillador
para
tuercas de 7 mm
ESPANOL - 10

COMO CONVERTIR LA
COCINA
PARA
QUE SE PUEDA
USAR CON
GAS NATU-
RAL
1. CAMBIAR
EL
REGULADOR DE
PRESION
a.
b.
C.
d.
e.
Quite
la tapa
del
regulador
de presion.
Quite
el piston
de Ia tapa.
De
la
vuelta
al
piston, poniendo el
extremo
pequeno hacia abajo, para
use
con el gas
natural
(yea
la figura 1)
Vuelva a poner
el
piston
dentro de
la
tapa.
Vuelva a poner la tapa.
Asegurese que
la
junta
quede
puesta debajo de la tapa.
Extremo pequeno y
hacia
el regulador para
el gas
natural
Junta 0
Figura 1
2.
CONVERSION DE LAS
HORNILLAS
DE
SUPERFICIE PARA SU USO
CON
GAS NATURAL.
A. Quite las
siguientes piezas (yea la figura 2):
1.
2.
3.
B.
1.
2.
Quite la
rejilla
de arriba y la tapa
de
la hornilla
Quite la pieza con
orificio para gas PLIPROPANO,
usando una destornillador para tuercas
de
7
mm.
Para
el mas
pequeno
quemador (5K)
es necesario
retirar el
colector de aceite para
realizar
el cambio
del
orificio.
Instale las
siguientes
piezas (yea Ia figura 2):
Inserte
la
pieza con orificio para gas natural.
Ajustela hasta que
se este
bien
apretada. Tenga
cuidado de no apretarla demasiado.
Vuelva a
poner el colector de aceite (mas pequeno
quemador),
la basa de
quemador, la tapa de
quemador y
la rejilla
superior.
Vuelva
a comenzar
para cada quemador.
Extremo
mas
ancho
hacia
el regulador
Tapa
del
para
el gas propano
Quemado
Base;
Quer'o
Caja
del
Quemador
fi
x<,~.
.....
Orificio
,:::::
Para
El
Gds
Figura 2
NOTA: En las hornillas
superiores
no
es necesario
el
ajuste
de
la
mezcla
de aire.
ESPAMOL — 11

i
3.
AJUSTE
DE LA
POSICION BAJO ("LO")
PARA
VALVULAS
DE
LAS
HORNILLAS
DE
SUPERFICIE
(VALVULAS DE FLUJO
LINEAL Y
LAS DE TRES
POCIONES)
- Vastago de
la valvula
Figura
4
Ajuste la
posicion BAJO ("LO")
de la
siguiente forma:
a. Deje
enfriar la cocina a
la
temperatura
ambiente.
b. Encienda
todos
las hornillas poniendo cada control
en
ENCENDER ("LITE") hasta que las hornillas
se
enciendan y despues
pbngalos en ALTO ("HI").
c. Inmediatamente cambie
la
hornilla
en
la
que
esta
trabajando de la posicion ALTO
("HI") a
la posicion
MAS BAJO.
d. Si la hornilla
se apaga, ajuste la valvula
como sigue:
Quite
el
boton
de
control de la hornilla, inserte
un
destornillador con
punta fina en
el
vastago
hueco
de
la valvula y ajuste
el
tornillo con
ranura
que
esta
dentro. El tamano de la llama puede
aumentarse o
disminuirse
con
una
rotacion
del
tornillo. Ajuste la
llama, hasta que
pueda mover el
control
rapidamente
de
ALTO
("HI") a la
posicion
MAS
BAJO, sin
que
se apague.
e.
Repita
los
pasos de "a." a "d." hasta
que
todos
las
hornillas
esten
operando
correctamente.
4. COMO
VERIFICAR
LA PRESTON EN EL
DISTRIBUIDOR
Si
fuera
necesario verificar
la
presibn
en
el distribuidor
de
gas, quite la tapa de la
hornilla y el obturador.
Conecte
un manometro (de agua), u otro
tipo de
instrumento
para
medir
la presion,
en la parte
derecha
de la
hornilla de atras. Utilice
un
manguera de goma
con
un diametro
interior de
aproximadamente 1/4",
manteniendo
el
manguera
bien ajustado sobre
el
pieza
con
orificio. Abra la valvula
de
la hornilla. Para una
medida de presion adecuada, tiene que
tener al
menos
otras
dos
(2)
hornillas encendidas.
Asegurese
que la
presion
de la entrada de
gas
es
de
por to menos
de
una
(1") pulgada por
encima
de Ia gama de presiones
especificadas
para
el distribuidor. La presibn del
suministro de
gas
no
debe
de
exceder
14 pulgadas
segun la
columna de aqua; y cuando esta ajustada de
forma
apropiada
para
el
gas natural, la
presion
segun la
columna
de agua es de
4".
A
CUIDADO
NO
USE NINGUN
TIPO DE
LLAMA PARA
VERIFICAR
SI
HAY
FUGAS DE
GAS.
a.
Cuando
este
verificando el sistema
bajo presiones
mas
altas que
14" segun
la columna
de
agua
(aproximadamente
1/2" psig), desconecte esta
cocina y
su
valvula individual
de cierre,
del
sistema
de tuberias
de suministro de gas.
b.
Durante cualquier
tipo de verificacion bajo
presion
del
sistema
de tuberias de suministro de gas
con
presion
igual o
menos de
14" segun
la columna de
agua
(aproximadamente
1/2" psig),
la cocina tiene
que estar
aislada del
sistema
de
tuberias
del
suministro
de gas, cerrando su
valvula
manual
de
cierre.
5. Guarde la pieza
con
orificios de
gas
PUPROPANO y
otras piezas de conversion
que se
quitaron
de este
artefacto
para
su
use
en un
futuro.
6.
Para
la
conversion
de
gas natural a
gas
propano,
siga
las instrucciones de las paginas 7 a 9
de
este
manual.
ESPANOL — 12

INSTRUCTIONS
D'INSTALLATION
CONVERSION
DU GAZ
NATUREL
AU GAZ PROPANE
(Les instructions de
ce manuel ne s'appliquent
qu'aux
appareils de
cuisson
a gaz
convertibles.)
CET
APPAREIL
FONCTIONNE AU GAZ NATUREL
ET AU GAZ
PROPANE. IL
EST
REGLE
EN
USINE
POUR FONCTIONNER AU
GAZ NATUREL.
-
POUR EFFECTUER LA CONVERSION DU
GAZ NATUREL AU GAZ
PROPANE,
SUIVEZ LES
INSTRUCTIONS DES PAGES 13 A 15 DE CE MANUEL.
-
POUR
EFFECTUER
LA CONVERSION
DU
GAZ
PROPANE AU GAZ NATUREL,
SUIVEZ LES IN-
STRUCTIONS DES PAGES
16
A
18.
INSTALLATEUR: PRIERE DE LAISSER
CES INSTRUCTIONS AU PROPRIETAIRE.
PROPRIETAIRE: GARDEZ
CES INSTRUCTIONS POUR
REFERENCE
ULTERIEURE.
A AVERTISSEMENT
La conversion doit etre
effectuee conformement aux
instructions
du fabricant, aux
codes
et aux exigences
applicables.
Si
les instructions de ce manuel
ne sont pas
suivies a la lettre, it pourrait
en
resulter de
serieuses blessures
corporelles
ou
des
dommages materiels.
La responsabilite est assumee par
I'installateur ou le
technicien qualifie qui
effectue la conversion.
A AVERTISSEMENT
AVANT
D'INSTAL[ER
['ENSEMBLE DE CONVERSION,
DEBRANCHEZ OU COUPEZ
L'ELECTRICITE ET ['ALIMENTATION EN GAZ
NATUREL.
A AVERTISSEMENT
Contrairement a une
plaque
de
cuisson
standard,
CETTE
PLAQUE DE CUISSON NE PEUT ETRE NI SOULEVEE NI
ENLEVEE. N'essayez
pas de I'enlever.
CET
ENSEMBLE
SERT A CONVERTIR LES
APPAREILS FONCTIONNANT AU GAZ
NATUREL
AU
GAZ DE
PETROLE LIQUEFIE (GAZ PROPANE); REFEREZ-VOUS A VOTRE PRODUIT
POUR LA LISTE DES
PIECES APPROPRIEES :
Orifice de bruleur de
surface
LP
Qte pour:
Table
de
cuisson
30"
Qte pour:
Table
de cuisson
36"
(4
bruleurs)
Qte pour : Table de
cuisson
36"
(5 bruleurs)
Qte pour : Cuisiniere
encastrable
30"
a
alimentation
mixte
Qte pour : Cuisiniere
40"
a
alimentation
mixte
Marque
61L
(4,000 BTU)
1 1
2
1 2
Marque 87L
(7,500
BTU)
2 2 2 2 2
Marque 97L (11000 BTU) 1 1 1 1 1
Les
outils
requis sont
les suivants: Une cle
a molette
de
6
po. et
un
tourne-ecrou de 7
mm.
FRAN4AIS -
13

COMMENT CONVERTIR
L'APPAREIL
DE CUISSON
AU GAZ
PROPANE
1. CONVERSION DU
REGULATEUR
DE PRESSION
a.
Enlevez le couvercle
du
regulateur de pression.
b. Enlevez le
piston plongeur du couvercle.
c.
Tournez le
piston plongeur afin
que
I'extremite
large se retrouve vers
le bas pour
('utilisation
avec
le
gaz
propane (voir
la figure
1).
d. Replacez
le piston
plongeur
a
I'interieur du
couvercle.
e.
Replacez le couvercle. Assurez-vous que le joint
d'etancheite est bien place sous le
couvercle.
Pour
utilisation avec
le
gaz
naturel,
placez
la
petite extremite
vers le
regulateur
Joint
d'etancheite
Figure 1
Pour
utilisation
avec
le gaz
propane,
placez
I'extremite
large vers le regulateur
Cuvette de
Bruleur
2.
CONVERSION
DES BROLEURS POUR
UTILISATION AVEC LE GAZ PROPANE
A.
Enlevez
les pieces suivantes
(voir
la figure 2):
1.
Enlevez
la grille
du
dessus
et
le couvercle du
bruleur.
2. Enlevez ('orifice pour
le
gaz nature)
a ('aide
dun
tourne-ecrou
de
7
mm.
3. Pour le petit bruleur
(5K),
enlever
la cuvette pour
atteindre
('orifice.
B. Installez
les pieces
suivantes (voir
la
Figure
2):
1.
Placez ('orifice du bruleur fourni
avec ('ensemble
(reportez-vous
a
la page 1
pour
le
numero
d'identification
de
I'orifice du bruleur). Serrez
('orifice jusqu'a ce qu'il soit serre.
Assurez-vous
de
ne pas
serrer
outre mesure.
2. Replacez
la cuvette (le petit
bruleur),
la
base
du
bruleur,
le couvercle du
bruleur
et la
grille
du
bruleur.
Repetez
('operation pour chaque bruleur.
Couvercle
de BrGleur
Figure 2
Orifice
NOTE:
Les bruleurs de
surface ne
necessitent
pas
de
reglage
de
melange
d'air.
FRAN4AIS —
14

3.

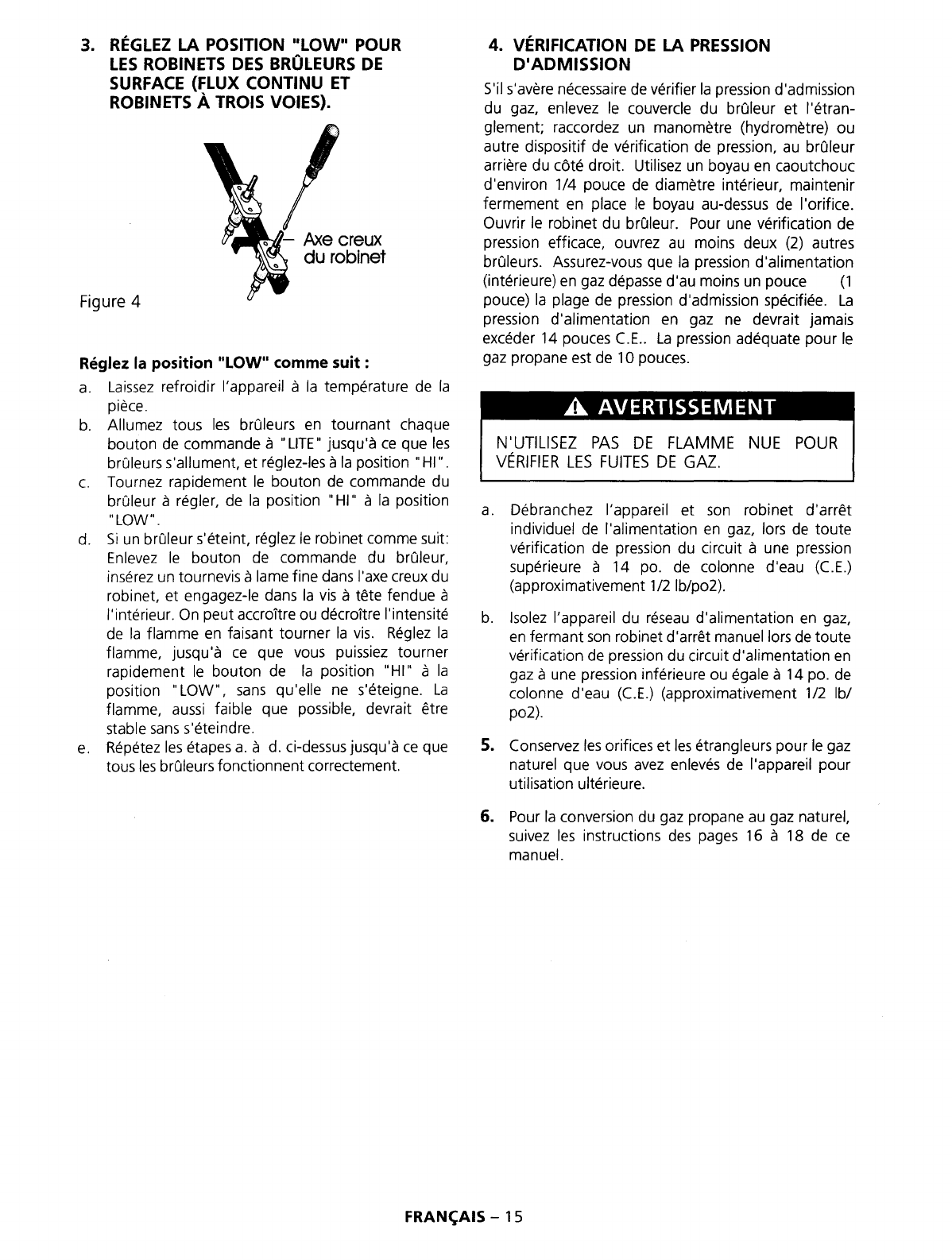

REGLEZ
LA
POSITION "LOW"
POUR
LES
ROBINETS DES BRULEURS
DE
SURFACE (FLUX
CONTINU
ET
ROBIN
ETS
A
TROTS VOTES).
— Axe
creux
du robinet
Figure 4
Reglez la
position "LOW"
comme suit:
a.
Laissez
refroidir
I'appareil
a
la
temperature de la
piece.
b.
Allumez tour les
bruleurs
en tournant chaque
bouton
de commande
a
"LITE"
jusqu'a ce
que
les
bruleurs
s'allument, et
reglez-les a
la
position "HI".
c.
Tournez rapidement le
bouton
de
commande
du
bruleur a
regler,
de la
position
"HI" a la position
"LOW".
d.
Si un bruleur
s'eteint, reglez le robinet comme suit:
Enlevez le
bouton de commande
du bruleur,
inserez
un tournevis a
lame fine dans I'axe creux du
robinet, et
engagez-le dans la vis a
tete
fendue a
(' interieur. On
peut accroitre
ou
decroitre I'intensite
de la flamme
en faisant
tourner
la vis.
Reglez la
flamme,
jusqu'a ce que
vous puissiez tourner
rapidement
le
bouton de la position
"HI"
a
la
position "LOW",
sans
qu'elle ne s'eteigne. La
flamme,
aussi faible
que possible, devrait etre
stable
sans
s'eteindre.
e.
Repetez les
etapes
a. a
d. ci-dessus jusqu'a ce
que
tous
les
bruleurs
fonctionnent correctement.
4.
VERIFICATION DE
LA PRESSION
D'ADMISSION
S'il
s'avere
necessaire
de verifier
la
pression
d'admission
du
gaz,
enlevez
le
couvercle
du bruleur
et
I'etran-
glement; raccordez un
manometre
(hydrometre) ou
autre dispositif de verification de pression,
au bruleur
arriere
du
cote droit. Utilisez
un
boyau
en
caoutchouc
d'environ
1/4 pouce de
diametre
interieur,
maintenir
fermement en
place
le
boyau
au-dessus
de I'orifice.
Ouvrir
le
robinet du bruleur. Pour
une
verification
de
pression
efficace, ouvrez
au
mom s
deux (2)
autres
bruleurs.
Assurez-vous que la pression d'alimentation
(interieure) en gaz
depasse d'au mom s
un
pouce
(1
pouce)
la
plage de pression d'admission
specifiee. La
pression d'alimentation
en gaz
ne devrait jamais
exceder
14 pouces
C.E.. La pression
adequate
pour
le
gaz
propane est de 10
pouces.
A
AVERTISSEMENT
N'UTILISEZ
PAS
DE
FLAMME NUE POUR
VERIFIER LES FUITES DE GAZ.
a. Debranchez I'appareil
et son robinet d'arret
individuel de I'alimentation en gaz, fors
de
toute
verification de
pression
du circuit
a
une pression
superieure a 14 po.
de colonne d'eau
(C.E.)
(approximativement 1/2 lb/p02).
b. Isolez I'appareil
du reseau d'alimentation
en
gaz,
en
fermant
son robinet d'arret manuel
lors de toute
verification de
pression
du circuit d'alimentation en
gaz a
une
pression inferieure
ou
egale a
14 po. de
colonne d'eau (C.E.) (approximativement
1/2
Ib/
po2).
5.
Conservez les orifices et les etrangleurs pour le gaz
naturel
que
vous avez enleves
de
I'appareil pour
utilisation
ulterieure.
6.
Pour
la
conversion du
gaz propane
au
gaz
naturel,
suivez
les
instructions
des pages
16 a
18
de
ce
manuel.
FRANC~AIS — 15

INSTRUCTIONS
D'INSTALLATION
CONVERSION
DU
GAZ
DE PETROLE LIQUEFIE
(GAZ
PROPANE) AU GAZ NATURE L
INSTALLATEUR:
PRIERE
DE LAISSER CES
INSTRUCTIONS
AU CONSOMMATEUR.
CONSOMMATEUR: CONSERVEZ
CES INSTRUCTIONS POUR REFERENCE ULTERIEURE.
A AVERTISSEMENT
Un installateur qualifie dolt
effectuer la conversion conformement aux instructions
du fabricant,
aux
codes
et
aux
exigences applicables.
Si
les instructions
de
ce
manuel ne
sont
pas suivies a
la lettre,
it
pourrait
en resulter
de
serieuses
blessures
corporelles
ou des dommages materiels.
L'entreprise
qualifiee
qui
effectue la
conversion en assume
la responsabilite.
A AVERTISSEMENT
AVANT
D'INSTALLER L'ENSEMBLE
DE
CONVERSION, DEBRANCHEZ OU COUPEZ
L'ELECTRICITE ET
L'ALIMENTATION
EN GAZ.
A
AVERTISSEMENT
Contrairement a
une
plaque
de
cuisson standard,
CETTE
PLAQUE DE CUISSON NE PEUT ETRE NI SOULEVEE NI
ENLEVEE.
N'essayez
pas de I'enlever.
REFEREZ-VOUS A
VOTRE PRODUIT
POUR
LA LISTE
DES
PIECES
APPROPRIEES :
Orifice de bruleur de
surface
LP
Qte pour:
Table de
cuisson
30"
Qte pour :
Table
de cuisson
porcelainee 30"
Qte pour : Table de
cuisson 36"
(4
bruleurs)
Qte pour : Table de
cuisson 36"
(5 bruleurs)
Qte
pour :
Cuisiniere
encastrable 30" a
alimentation mixte
Qte pour:
Cuisiniere
40"
a
alimentation mixte
Marque
107N (5,000
BTU) 1
1 1 2
1
2
Marque
150N (9,100
BTU) 2
2 2 2 2 2
Marque 175N
(12,000 BTU) 0
1 1 0 0
0
Marque
180N (13,000
BTU) 1 0 0
1 1 1
Les
outils
requis sont les suivants: Une
cle a molette de 6
po.
et un tourne-ecrou de 7 mm.
FRANt~AIS - 16

COMMENT
CONVERTIR
L'APPAREIL
DE
CUISSON
AU
GAZ
NATUREL.
1.
CONVERSION
DU
REGULATEUR
DE
PRESSION
a.
Enlevez
le couvercle
du
regulateur de
pression.
b.
Enlever
le
piston
plongeur
du couvercle.
c.
Tournez le
piston plongeur
pour que
I'extremite la
plus petite
se trouve vers
le
bas pour utiliser avec
du
gaz
naturel, (voir
la
figure 1).
d.
Replacer le piston
plongeur
a I'interieur
du
couvercle.
e.
Replacer le couvercle. Assurez-vous que
le joint
d'etancheite
est bien place
sous le couvercle.
Pour utilisation
avec
le
gaz
naturel, placez
la y ~,
petite
extremite
vers le
regulateur
Joint d'etancheite
Figure
1
Pour utilisation
aver
le gaz
propane,
placez I'extremite
large vers le regulateur
Cuvette de
Bruleur
2.
CONVERSION
DES BRULEURS
POUR
UTILISATION
AVEC LE
GAZ NATUREL
A. Enlevez
les pieces suivantes (voir
la figure
2):
1. Enlevez
la
grille du
dessus
et le couvercle du
bruleur.
2.
Enlevez
('orifice pour le
gaz
propane a ('aide dun
tourne-ecrou
de
7
mm.
3.
Pour
le
petit bruleur (5K), enlever
la cuvette
pour
atteindre ('orifice.
B.
Installez les
pieces suivantes (voir la Figure 2):
1.
Inserez
('orifice
pour
le
gaz naturel. Serrez
('orifice
jusqu'a ce
qu'il
soit
serre. Assurez-vous
de
ne pas
serrer
outre mesure.
2.
Replacez la cuvette (le petit bruleur),
la base
du
bruleur,
le couvercle
du bruleur
et
la
grille
du
bruleur.
Repetez ('operation
pour
chaque
bruleur.
Couvercle
de Bruleur
Figure 2
NOTE: Les bruleurs de
surface ne necessitent pas
de
reglage de melange d'air.
FRAN~AIS — 17

3.
REGLEZ LA
POSITION "LOW"
POUR
LES
ROBINETS DES
BRULEURS DE SURFACE
(FLUX
CONTINU ET LES
ROBINETS A
TROIS
VOIES).
— Axe creux
du robinet
Figure
4
Reglez la
position "LOW" comme suit:
a.
Laissez refroidir
I'appareil
a la
temperature
de la
piece.
b.
Allumez tour les
bruleurs
en tournant
chaque
bouton
de
commande a "LITE"
jusqu'a
ce que
les
bruleurs
s'allument, puis reglez-les
a
la position
"HI"
c.
Tournez rapidement le
bouton
de commande du
bruleur a regler, de la
position "HI"
a
la
position
"LOW".
d.
Si un
bruleur s'eteint, reglez le
robinet
comme suit:
Enlevez le
bouton
de
commande
du bruleur,
inserez un tournevis a
lame fine dans ('axe
creux
du
robinet, et engagez-le dans
la tete de la vis sise a
('interieur. On peut
accroitre
ou decroitre I'intensite
de la
flamme en
faisant
tourner la vis.
Reglez
la
flamme
jusqu'a ce que
vous puissiez tourner
rapidement le
bouton de la position "HI" a la
position
"LOW",
sans qu'elle ne s'eteigne. La
flamme doit etre
aussi faible que
possible,
stable,
sans
pour
autant s'eteindre.
e.
Repetez les etapes
a.
a
d. ci-dessus jusqu'a ce que
tous
les bruleurs
fonctionnent correctement.
4.
VERIFICATION DE LA
PRESSION
D'ADMISSION
S'il s'avere necessaire de
verifier la pression d'admission
du
gaz, enlevez le
couvercle
du
bruleur
et
I'etranglement; raccordez un manometre (hydrometre)
ou autre dispositif de
verification
de
pression,
a ('orifice
du
bruleur
arriere
du
cote
droit. Utilisez un
boyau en
caoutchouc
d'environ
1/4 pouce de diametre interieur,
maintenez-le fermement en place au-dessus
de
('orifice. Ouvrez le robinet
du bruleur. Pour
une
verification
de pression precise,
ouvrez
au mom s deux
(2) autres
bruleurs. Assurez-vous que la pression
d'alimentation (admission) en
gaz
depasse d'au mom s
un
pouce (1 pouce)
la
plage de
pression d'admission
specifiee. La
pression d'alimentation en gaz
ne devrait
jamais
exceder 14
pouces
de
C.E.. La
pression
adequate
pour
le
gaz
naturel est de
4
pouces.
A
AVERTISSEMENT
N'UTILISEZ PAS DE
FLAMME NUE POUR
VERIFIER
LES
FUITES DE GAZ.
a.
Debranchez
I'appareil
et son
robinet d'arret
individuel
de
('alimentation en
gaz, fors de
toute
verification
de
pression
du circuit a
une
pression
superieure a
14
po. de colonne d'eau
(CE.)
(approximativement
1/2
lb/p02).
b.
Isolez I'appareil
du reseau
d'alimentation en
gaz
en
fermant
son
robinet
d'arret manuel,
lors
de toute
verification
de
pression
du
circuit d'alimentation en
gaz a une pression inferieure ou egale a 14
po.
de
colonne d'eau
(CE.)
(approximativement 1/2
lb/
po2).
5.
Conserver
les orifices
pour le gaz
propane et autres
pieces
de
conversion
que
vows avez
enleves de
I'appareil pour utilisation ulterieure.
6.
Pour
la conversion du gaz
naturel
au gaz propane,
suivez
les instructions des
pages
13
a
15 de
ce
manuel.
FRAN4AIS — 18
