Frigidaire FAFS4073NR0 User manual

TABLE OF CONTENTS
Important Safety Instructions
Installation Requirements
Installed Dryer Dimensions Francais
Unpacking Washer Espafiol
Installation Instructions
(2111)
VoosoTSZe

IMPORTANT SAFETY INSTRUCTIONS
4y WARNING
Please read all instructions before using this washer.
Recognize safety symbols, words and
labels
Safety items throughout this manual are labeled with
a WARNING or CAUTION based on the risk type as
described below:
Definitions
& This is the safety alert symbol. It is used to alert
you to potential personal injury hazards. Obey all safety
messages that follow this symbol to avoid possible injury
or death.
4y DANGER
DANGER indicates an imminently hazardous situation
which, if not avoided, will result in death or serious
injury.
4y WARNING
WARNING indicates a potentially hazardous situation
which, if not avoided, could result in death or serious
injury.
4 CAUTION
CAUTION indicates a potentially hazardous situation
which, if not avoided, may result in minor or moderate
injury.
=a IMPORTANT
IMPORTANT indicates installation, operation or
maintenance information which is important but not
hazard-related.
4 Installation Checklist
Shipping Hardware
al
|
im
Foam shipping support (under wash tub)
removed and stored
Shipping bolts and spacers removed from rear
of appliance and stored
Hole plugs (shipped in bag in drum) installed
in holes in backsheet
Leveling
Ql)
Q
Washer is level, side-to-side and front-to-back
Cabinet is setting solid on all corners
Water Supply
a]
a]
Q
Q)
Rubber washers (shipped in drum) are
installed in NEW inlet hoses (shipped in drum)
HOT supply is connected to HOT inlet and
COLD supply is connected to COLD inlet
HOT and COLD water supply turned on
No leaks present at water supply connections
or appliance inlet connections -
recheck in 24 hours
Drain
-
-
a]
Stand pipe or wall drain height minimum 24”
Drain hose snapped in “U” channel (shipped in
drum)
Drain hose secured in place with cable tie
(shipped in drum)
Electrical Power
i
Q)
House power turned on
Washer plugged in
Final Checks
Gl
al
Installation Instructions and Use and
Care Guide read thoroughly
Door locks and water enters drum when cycle
starts
Registration card sent in

IMPORTANT SAFETY INSTRUCTIONS
ls NOTE
The electrical service to the washer must conform with
local codes and ordinances and the latest edition of the
National Electrical Code, ANSI/NFPA 70, or in Canada,
the Canadian electrical code C22.1 part 1.
Ay WARNING
SUFFOCATION HAZARD
Destroy the carton and plastic bags after the washer is
unpacked. Children might use them for play. Cartons
covered with rugs, bedspreads, or plastic sheets can
become airtight chambers causing suffocation. Place
all materials in a garbage container or make materials
inaccessible to children.
4y CAUTION
EXCESSIVE WEIGHT HAZARD
To avoid back or other injury, have more than one
person move or lift the washer.
4 WARNING
FIRE HAZARD
Do not stack a dryer on top of washer already installed
on pedestal. Do not stack washer on top of dryer. Do
not stack washer on top of another washer.
Tools and materials needed for installation:
OR OR
Ratchet and
socket set
3/8” or 10 mm
box wrench
Adjustable
wrench
AND
4 WARNING
FIRE HAZARD
For your safety the information in this manual must be
followed to minimize the risk of fire or explosion or to
prevent property damage, personal injury or loss of life.
Do not store or use gasoline or other flammabie vapors
and liquids in the vicinity of this or any other appliance.
WHAT TO DO IF YOU SMELL GAS:
Do not try to light any appliance.
*® Do not touch any electrical switch; do not use any
phone in your building.
Clear the room, building or area of all occupants.
® Immediately call your gas supplier from a neighbor’s
phone. Follow the gas supplier’s instructions.
e If you cannot reach your gas supplier, call the fire
department.
=a IMPORTANT
The instructions in this manual and all other literature
included with this washer are not meant to cover
every possible condition and situation that may occur.
Good safe practice and caution MUST be applied when
installing, operating and maintaining any appliance.
Maximum benefits and enjoyment are achieved
when all the Safety and Operating Instructions are
understood and practiced as a routine with your
laundering tasks.
Save these instructions
for future reference.
AND
Adjustable
pliers
Carpenter's level

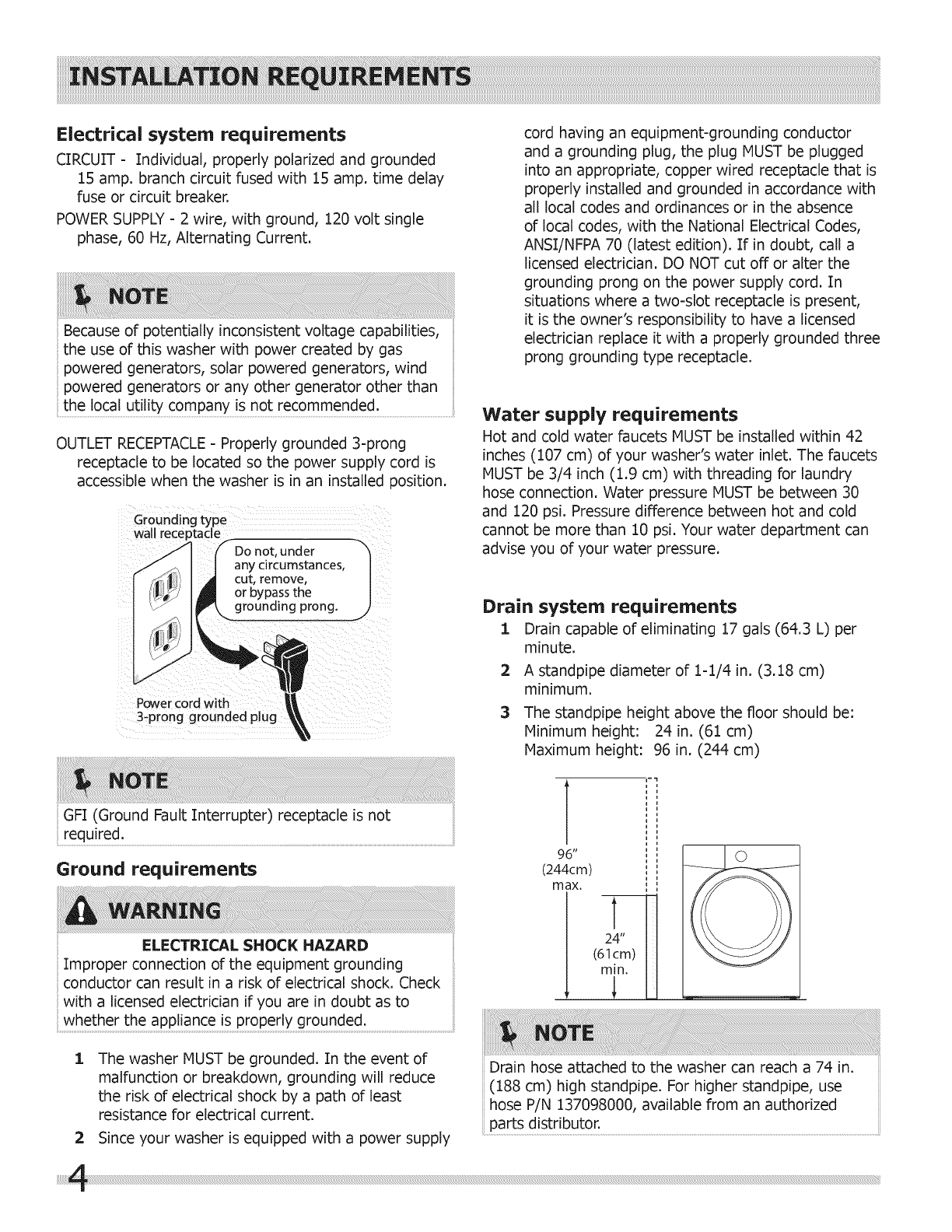

INSTALLATION REQUIREMENTS
Electrical system requirements
CIRCUIT - Individual, properly polarized and grounded
15 amp. branch circuit fused with 15 amp. time delay
fuse or circuit breaker.
POWER SUPPLY - 2 wire, with ground, 120 volt single
phase, 60 Hz, Alternating Current.
4 NOTE
Because of potentially inconsistent voltage capabilities,
the use of this washer with power created by gas
powered generators, solar powered generators, wind
powered generators or any other generator other than
the local utility company is not recommended.
OUTLET RECEPTACLE - Properly grounded 3-prong
receptacle to be located so the power supply cord is
accessible when the washer is in an installed position.
Grounding type
wall receptacle
Do not, under
any circumstances,
cut, remove,
or bypass the
grounding prong.
Power cord with
3-prong grounded plug
& NOTE
GFI (Ground Fault Interrupter) receptacle is not
required.
Ground requirements
4 WARNING
ELECTRICAL SHOCK HAZARD
Improper connection of the equipment grounding
conductor can result in a risk of electrical shock. Check
with a licensed electrician if you are in doubt as to
whether the appliance is properly grounded.
i The washer MUST be grounded. In the event of
malfunction or breakdown, grounding will reduce
the risk of electrical shock by a path of least
resistance for electrical current.
2 Since your washer is equipped with a power supply
4
cord having an equipment-grounding conductor
and a grounding plug, the plug MUST be plugged
into an appropriate, copper wired receptacle that is
properly installed and grounded in accordance with
all local codes and ordinances or in the absence
of local codes, with the National Electrical Codes,
ANSI/NFPA 70 (latest edition). If in doubt, call a
licensed electrician. DO NOT cut off or alter the
grounding prong on the power supply cord. In
situations where a two-slot receptacle is present,
it is the owner’s responsibility to have a licensed
electrician replace it with a properly grounded three
prong grounding type receptacle.
Water supply requirements
Hot and cold water faucets MUST be installed within 42
inches (107 cm) of your washer’s water inlet. The faucets
MUST be 3/4 inch (1.9 cm) with threading for laundry
hose connection. Water pressure MUST be between 30
and 120 psi. Pressure difference between hot and cold
cannot be more than 10 psi. Your water department can
advise you of your water pressure.
Drain system requirements
1 Drain capable of eliminating 17 gals (64.3 L) per
minute.
2 Astandpipe diameter of 1-1/4 in. (3.18 cm)
minimum.
3 The standpipe height above the floor should be:
Minimum height: 24 in. (61 cm)
Maximum height: 96 in. (244 cm)
ST
96”
(244cm)
max.
34"
(61cm)
min.
be NOTE
Drain hose attached to the washer can reach a 74 in.
(188 cm) high standpipe. For higher standpipe, use
hose P/N 137098000, available from an authorized
parts distributor.

Clearance requirements
m2 IMPORTANT
DO NOT INSTALL YOUR WASHER:
i In an area exposed to dripping water or outside
weather conditions. The ambient temperature
should never be below 60° F (15.6° C) to
maximize detergent effectiveness.
2 Inan area (garage or garage-type building)
where gasoline or other flammables (including
automobiles) are kept or stored.
3 Oncarpet. Floor MUST be solid with a maximum
Slope of 1 inch (2.5 cm). To minimize vibration
or movement, reinforcement of the floor may be
necessary.
Installation in a Recess or Closet
If washer and dryer are installed in the same closet,
door ventilation is required: A minimum of 120 square
inches (774.2 cm?) of opening, equally divided at the top
and bottom of the door, is required. Louvered openings
should be located 3 inches (7.6 cm) from bottom and
top of door. Air openings are required to be unobstructed
when a door is installed. A louvered door with equivalent
air openings for the full length of the door is acceptable.
oy
60 sq. in.
(887.1cm2}
p
60 sq. in.
(887.1cm2)
3”
(7.6cem}
closet door
INSTALLATION REQUIREMENTS
MINIMUM INSTALLATION CLEARANCES - Inches (cm)
SIDES REAR TOP FRONT
Alcove 0” (0 cm) | 0” (0 cm) | 0” (0 cm) n/a
Under- ” ” ”
Counter 0” (0 cm) | 0” (0 cm) | 0” (0 cm) n/a
Closet 0” (0. cm) | 0” (0 cm) | 0” (O cm) | 1” (2.54 cm)
1" —| | ome
{2.5cm) aa
|

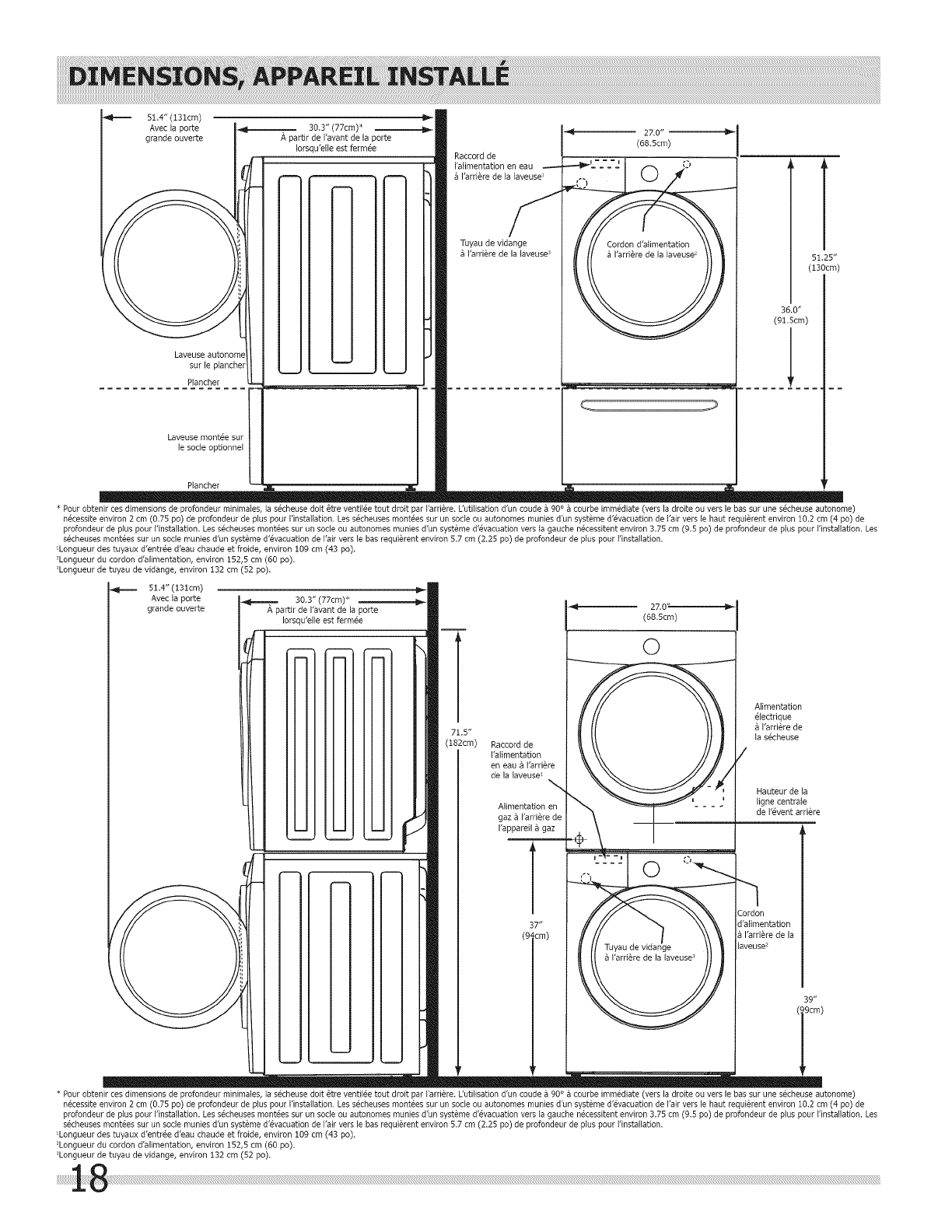

INSTALLED WASHER DIMENSIONS
ij 51.4" (13cm) Be
to clear open door Gj 30.3 (77C YS
to front of closed door
==, a
freestand washer
on floor
had Noonan
eee eee eeeee floor line | -
washer mounted on
optional pedestal
floor line “—
27.0" =
(68.5cm)
water supply
connection on
rear of unitt
drain hose on
rear of uni?
power cord on
rear of unit?
<>
A a
51.25”
(130cm)
36.0”
(81.5cm)
v
Vv
* To obtain these minimal depth dimensions, dryer must be vented straight back. Using a quick-turn 90° elbow (right or down on freestanding dryer) adds approximately 0.75 in. (2.0 cm) to installation depth. Upward
venting of exhaust on pedestal-mounted or freestanding dryer adds approximately 4 in. (10.2 cm) to installation depth. Leftward venting on pecestal-mounted or freestanding dryer adds approximately 3.75 in. (9.5
cm) to installation depth. Downward venting of exhaust on pedestal-mounted dryer adds approximately 2.25 in. (5.7 crn) to installation depth.
Hot and cold inlet hose length approximately 43 inches (109cm).
Power supply cord length approximately 60 inches (152.5cm).
*Drain hose length approximately 52 inches (132cm).
>
legemmne 51.4” (13cm)
to clear open door
(-a@@f-smmonmmms
to front of closed door
30.3” (77em)*
a
SNS AN
i
Neem? — Neem? \ cee
poms, pono,
Nae a,
71.5"
(182cem)
v
27.0"
A
(68.5cm)
water supply
connection on
rear of unit? NN
gas supply
pipe on rear
of gas unit
O
electrical
supply on
rear of unit
centerline
height for
rear vent_
a
37”
(84cm)
drain hose on
rear of unit?
s
power cord on
rear of unit?
a
39"
(99cm)
* To obtain these minimal depth dimensions, dryer must be vented straight back. Using a quick-turn 90° elbow (right) adds approximately 0.75 in. (2 cm) to installation depth. Upward venting of exhaust on stacked
dryer adds approximately 4 in. (10.2 cm) to installation depth. Downward venting of exhaust on stacked dryer adds approximately 2.25 in. (6.5 cm) to installation depth. Leftward venting of exhaust on stacked dryer
adds approximately 3.75 in. (9.5 cm) to installation depth.
‘Hot and caid inlet hose length approximately 43 inches (109cm)
2Power supply cord length approximately 60 inches (152.5cm).
>Drain hose length approximately 52 inches (132cm).
6

Removing foam packaging
44 WARNING
SUFFOCATION HAZARD
Destroy the carton and plastic bags after the washer is
unpacked. Children might use them for play. Cartons
covered with rugs, bedspreads, or plastic sheets can
become airtight chambers causing suffocation. Place
all materials in a garbage container or make materials
inaccessible to children.
1 Temporarily remove door tape.
2 Open washer door and remove everything from the
drum.
3 Close door and reapply door tape.
4 Using a rug, blanket or piece of cardboard to
protect the floor, carefully lay the washer on it’s
back.
4y CAUTION
EXCESSIVE WEIGHT HAZARD
To avoid back or other injury, have more than one
person move or lift the washer.
5 Remove styrofoam base and shipping plug and set
them aside.
6 Carefully return the washer to an upright position.
7 Carefully move the washer to within 4 feet (1 m) of
its final location.
=a IMPORTANT
Save styrofoam base and shipping plug for use to help
prevent washer damage during any future moves.
UNPACKING WASHER
oO

UNPACKING WASHER
Removing shipping hardware
— & NOTE
Rubber expansion material on spacers may need
time to relax before they can be easily pulled through
shipping hole.
@ 4 BOLTS
@ 4 SPACERS
| 2 P CLAMPS
Remove all of the following:
© 4 BOLTS @ 4 SPACERS ma IMPORTANT
i 2 P CLAMPS Save all shipping bolts and spacers for future use. If
the washer is to be transported at a later date, the
Shipping hardware must be reinstalled to help prevent
shipping damage.
Installing hole plugs
Locate 4 hole plugs in the small bag supplied
with washer instruction guides. Insert them in
the holes in washer back panel.
A 4 HOLE PLUGS
(IN BAG)

Leveling your washer
Excessive noise and vibration can be prevented by
properly leveling the washer.
1 For free standing installation and with the washer
within 4 feet (1 m) of its final location, place a level
on top of the washer.
2 Use adjustable pliers to adjust the leveling legs so
the washer is level front-to-rear and side-to-side,
and stable corner-to-corner.
3 Press down on alternate corners and sides and feel
for the slightest movement. Adjust the appropriate
leg(s) so the washer sits solidly on the floor on
ALL four legs. Keep the leveling leg extension at a
minimum for best performance of the washer.
& NOTE
For pedestal installations, see additional installation
instructions included with the pedestal.
Connecting inlet water
i Run some water from the hot and cold faucets to
flush the water lines and remove particles that might
clog the water valve screens and to determine which
faucet is hot and which is cold supply.
2 Remove the inlet hoses and rubber washers from the
plastic bag located in the drum of the washer and install
the rubber washers in each end of the inlet hoses.
RUBBER WASHERS
MUST BE PRESENT
USE ONLY
NEW HOSES
3 Connect the HOT inlet hose to the HOT inlet
connection on the washer and the COLD inlet hose to
the COLD inlet connection on the washer. Tighten by
hand until snug. Then tighten each supply connection
another 2/3 turn with pliers. Do not cross thread
or over-tighten these connections.
4 Connect the HOT iniet hose to the HOT water
supply and the COLD inlet hose to the COLD water
supply. Tighten by hand until snug. Then tighten
each supply connection another 2/3 turn with pliers.
Do not bend, kink or pinch water inlet hoses.
5 Turn on the water and check for leaks.
INSTALLATION INSTRUCTIONS

INSTALLATION INSTRUCTIONS
Connecting drain and electrical
1 Snap one end of the drain hose hanger (shipped
in washer drum) onto the drain hose. Continue
wrapping it around the hanger and snap it in place.
2 Place the hook end of the drain hose in the drain
opening. Secure the drain hose with the cable
tie (provided in the enclosure package) to the
standpipe, inlet hose, laundry tub, etc. so the hose
does not pull out from the force of the water.
= IMPORTANT:
Check to ensure the power is off at a circuit breaker/
fuse box before plugging the power cord into an outlet.
3 Plug the power cord into a grounded outlet.
Grounding type
wall- receptacle
Do not, under
any circumstances,
cut, remove,
or bypass the
grounding prong.
Power cord with
3-prong grounded plug
4 Turn on the power at a circuit breaker/fuse box.
5 Carefully slide the washer to its final position.
Recheck for level and rock corners for stability.
Remove and discard door tape.
6 Read the Use & Care Guide provided with the
washer. It contains valuable and helpful information
that will save you time and money.
7 If you have any questions during initial operation,
please review the “Service Prevention Checklist” in
your Use & Care Guide before calling for service.
8 Place these instructions in a location near the
washer for future reference.
4 NOTE
A wiring diagram and technical data sheet are located
under the washer top panel, on top of the detergent
dispenser housing.
10

MATCHING STORAGE PEDESTAL*
Classic White Pedestal - P/N CFPWDi5W
Classic Blue Pedestal - P/N CFPWD1i5N
Classic Red Pedestal - P/N CFPWDi5R
Classic Silver Pedestal - P/N CFPWD15A
Classic Black Pedestal - P/N CFPWD1i5B
A storage pedestal accessory, specifically designed for this
washer may be used to elevate the washer for ease of use.
This pedestal will add about 15” (38 cm) to the height of your
unit for a total height of 51.25” (130 cm).
*Other colors may be available. Contact the source where you purchased
your washer.
DRYER STACKING KIT
P/N STACKIT4X
Depending on the model you purchased, a kit for stacking a
matching dryer on top of this washer may have been included
in the initial purchase of your dryer. If your model did not
include a stacking kit or you desire another stacking kit, you
may order one.
DRAIN HOSE EXTENSION KIT
P/N 137098000
In order to reach standpipe heights or distances beyond the
reach of the drain hose supplied, order the DRAIN HOSE
EXTENSION KIT.
MOBILE HOME INSTALLATION KIT
P/N 137067200
Installation in a mobile home requires the use of a MOBILE
HOME INSTALLATION KIT.
UNIVERSAL APPLIANCE WRENCH
P/N 137019200
A UNIVERSAL APPLIANCE WRENCH is available to aid in dryer/
washer/pedestal feet adjustment.
TOUCH UP PAINT PENS*
Classic White Touch Up Pen - P/N 5304468812
Classic Red Touch Up Pen - P/N 5304471227
Classic Blue Touch Up Pen - P/N 5304471229
Classic Silver Touch Up Pen - P/N 5304471228
Classic Black Touch Up Pen - P/N 5304458932
*Other colors may be available. Contact the source where you purchased
your washer.
Replacement parts:
If replacements parts are needed for your washer,
contact the source where you purchased your washer or
refer to your Use and Care Guide for more information.
ACCESSORIES
44 CAUTION
Failure to use accessories manufactured by (or
approved by) the manufacturer could result in personal
injury, property damage or damage to the washer.
4y WARNING
ELECTRICAL SHOCK HAZARD
Label all wires prior to disconnection when servicing
controls. Wiring errors can cause improper and dangerous
operation. Verify proper operation after servicing.
rt

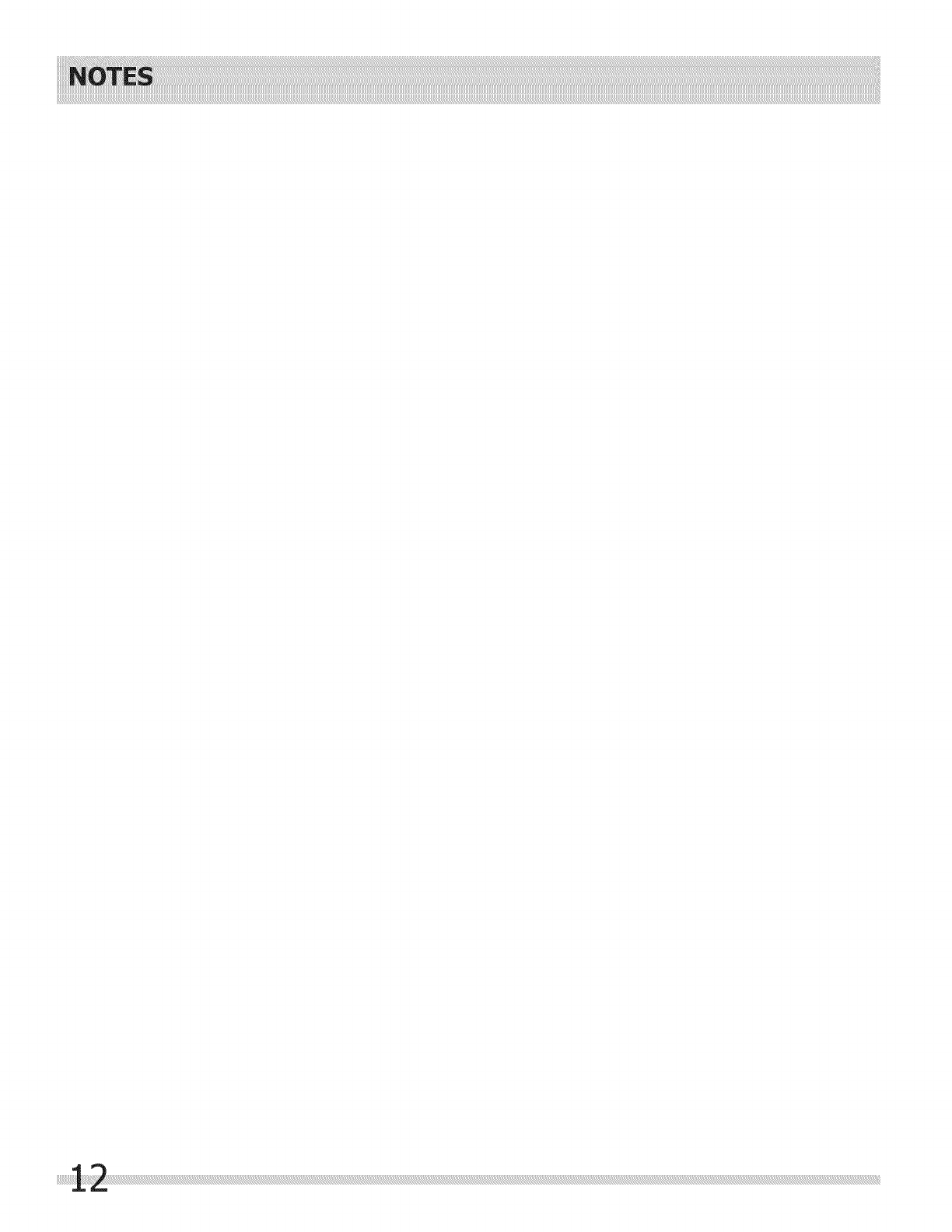

NOTES
12

TABLE DES MATIERES
Mesures de sécurité importantes .....0...... ee Instructions dinstallation................... _ 21-22
Exigences d'installation ....c...coccceiveceseesecaneonss ACCESSOIES... a oo 23
Dimensions, appareil installé ..........cccccescsescseessees REMAPQUES 6 De
Déballage de la laveuse viv. vicistsistsseussssers

MESURES DE SECURITE IMPORTANTES
fy AVERTISSEMENT
Veuillez lire ces instructions au complet avant d’utiliser
le laveuse.
Sachez reconnaitre les symboles, les
avertissements et les étiquettes de sécurité.
Les mesures de sécurité présentées dans ce guide sont
identifies par le mot AVERTISSEMENT ou ATTENTION
selon le type de risque présenté ci-dessous.
Définitions
& Voici le symbole d’avertissement concernant la sécurité.
Il est utilisé pour vous avertir des risques de blessures
potentiels. Respectez tous les messages qui suivent ce
symbole afin de prévenir les blessures ou la mort.
44 DANGER
La mention DANGER indique un risque imminent qui
causera la mort ou de graves blessures, s'il n’est pas
evité.
fy AVERTISSEMENT
La mention AVERTISSEMENT indique une situation
potentiellement dangereuse qui, si elle n’est pas évitée,
pourrait entrainer des blessures graves ou méme la mort.
Ay ATTENTION
La mention ATTENTION signale la présence d’une
situation potentiellement dangereuse susceptible de
causer des blessures mineures ou moyennement graves
si elle n’est pas évitée.
=a IMPORTANT
IMPORTANT - Cette mention précéde des renseignements
importants relatifs a l‘installation, au fonctionnement ou a
lentretien. Toutefois, ceux-ci n’impliquent aucune notion
de danger.
14
4 Liste de vérification
‘installation
Matériel d’expédition
€) Le support d’expédition en mousse (sous la
cuve de lavage) a été enleve et remisé
2 Les boulons d’expédition situés a larriére de
l'appareil ont été enlevés et remisés
€) Les bouchons (inclus dans le sac situé dans
la cuve) ont été insérés dans les trous situés
dans la paroi arriére de la laveuse
Mise a niveau
Q) La laveuse est au niveau latéralement et de
avant vers larriere
Q Les quatre coins de la caisse reposent
fermement sur le plancher
Alimentation en eau
Q) Les rondelles en caoutchouc (inclus dans
la cuve) sont installées dans les tuyaux
d’alimentation NEUFS (inclus dans la cuve)
Q) Le tuyau d’entrée d’eau CHAUDE est raccordé
au robinet d’eau CHAUDE et le tuyau d’entrée
d’eau FROIDE est raccordé au robinet d’eau
FROIDE
{} Les robinets d’eau CHAUDE et d’eau FROIDE
sont ouverts
(2 Les raccords d’alimentation en eau ou les
raccords d’arrivée d’eau de l’appareil ne
présentent aucune fuite -
refaites une vérification 24 heures plus tard
Tuyau de vidange
Q La colonne montante ou le drain de mur est a
une hauteur d’au moins 61 cm (24 po)
) Le tuyau de vidange est fixé dans le canal en
« U » (inclus dans la cuve)
Q) Le tuyau de vidange est fixé avec l’attache
(incluse dans la cuve)
Alimentation en électricité
Q) Le systeme électrique de la maison est sous
tension
CQ) La laveuse est branchée
Vérifications finales
] Vous avez lu entiérement les instructions
d‘installation et |e Guide d'utilisation et
d’entretien
&) La porte se verrouille et l'eau entre dans la
cuve lorsqu’un cycle démarre
) La carte d’enregistrement est envoyée

MESURES DE SECURITE IMPORTANTES
& REMARQUE
installation électrique de la laveuse doit étre conforme
aux codes et aux réglements locaux ainsi qu’a la
toute derniére édition du National Electrical Code
(ANSI/NFPA 70), ou au Canada, au Code canadien de
électricité (C22.1, article 1).
fy AVERTISSEMENT
RISQUE D’ETOUFFEMENT
Détruisez le carton d’emballage et les sacs en plastique
apres avoir déballé l’appareil. Les enfants pourraient
les utiliser pour jouer. Le carton recouvert de tapis, les
couvertures et les feuilles de plastique peuvent étre
étanches a lair et provoquer la suffocation. Déposez
tous les matériaux d’emballage dans un conteneur a
déchets ou faites en sorte que les enfants ne puissent y
avoir acces.
&y ATTENTION
DANGER DE POIDS EXCESSIF
Pour éviter les blessures au dos ou d’autres types de
blessure, demandez l'aide d’autres personnes pour
déplacer ou soulever la laveuse.
fy AVERTISSEMENT
RISQUE D’INCENDIE
Ne superposez pas une sécheuse sur une laveuse déja
installée sur un socle. Ne superposez pas une laveuse
sur une sécheuse. Ne superposez pas une laveuse sur
une autre laveuse.
Outils et matériel nécessaires a Vinstallation :
OU OU
Clé polygonale cléa Cliquet et
molette de 3/8 po ensemble
oude 10 mm de douilles
fy AVERTISSEMENT
RISQUE D’INCENDIE
Pour votre sécurité, l’information contenue dans
ces instructions doit 6tre suivie afin de réduire les
risques d’incendie ou d’explosion ou pour prévenir les
dommages mateériels, les blessures ou la mort. Vous ne
devez ni entreposer, ni utiliser d’essence ou d’autres
vapeurs ou liquides inflammables a proximité de cet
appareil ou de tout autre appareil électroménager.
QUE FAIRE SI VOUS DETECTEZ UNE ODEUR DE GAZ:
Ne mettez pas d’appareil en marche.
Ne touchez a aucun commutateur électrique; n’utilisez
aucun télephone de votre domicile.
Evacuez la piece, le batiment ou la zone touchée.
En utilisant le téléphone d’un voisin, appelez immédia-
tement le fournisseur de gaz. Suivez ses instructions.
Si vous né pouvez joindre votre fournisseur de gaz,
appelez les pompiers.
=a IMPORTANT
Les instructions comprises dans ce guide et toute
autre documentation fournie avec cet appareil ne sont
pas concues pour couvrir toutes les éventualités ou
situations qui pourraient survenir. Vous DEVEZ faire
preuve de bon sens et de prudence durant linstallation,
Vutilisation et l’entretien de tout appareil ménager.
Vous tirerez le maximum de votre appareil lorsque
toutes les instructions relatives a la sécurité et a son
fonctionnement auront été bien assimilées et mises en
pratique de facon routiniére.
Conservez ces instructions pour vous y
reporter ultérieurement.
ET
Pince
réglable
Niveau de charpentier
15

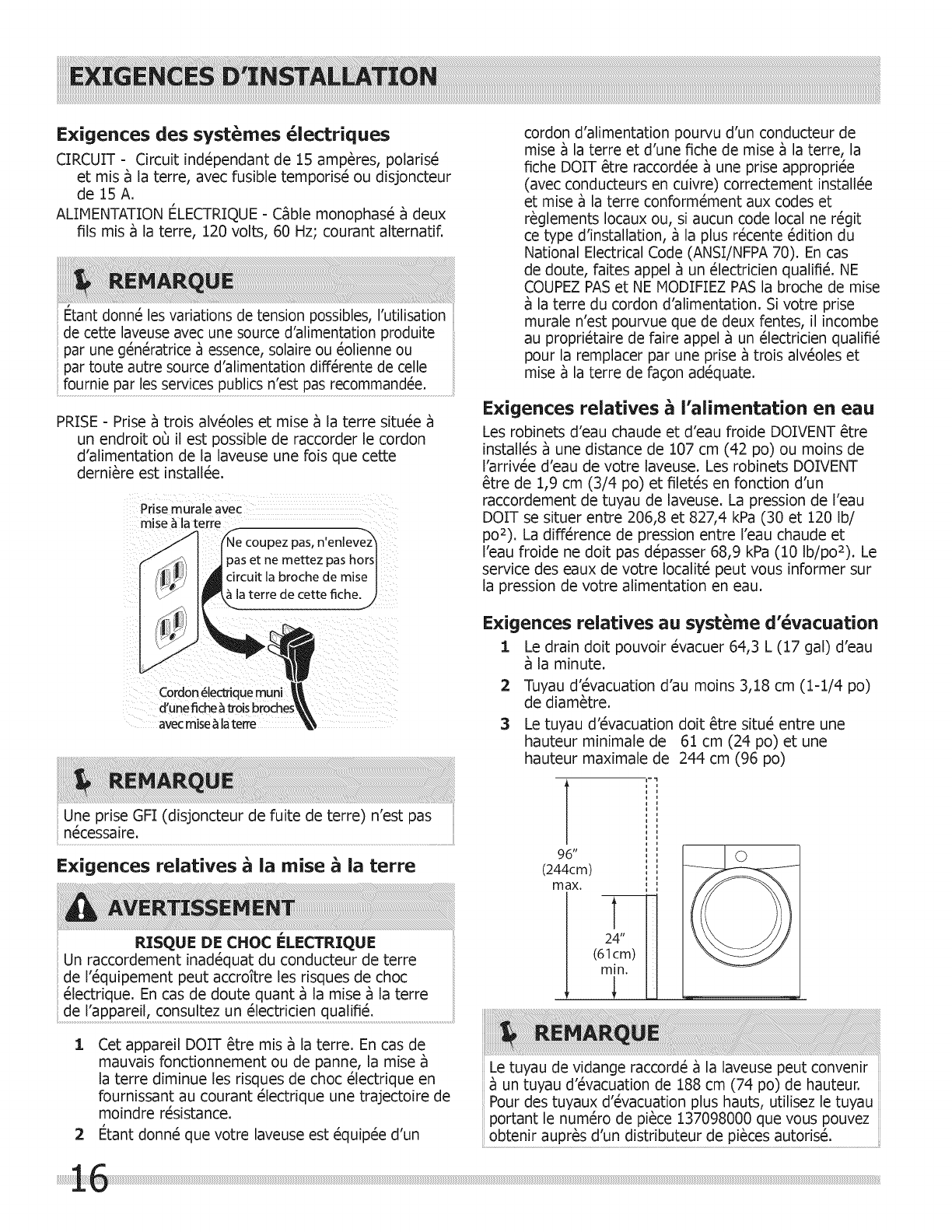

EXIGENCES D’INSTALLATION
Exigences des systémes électriques
CIRCUIT - Circuit indépendant de 15 amperes, polarisé
et mis a la terre, avec fusible temporisé ou disjoncteur
de i5A. :
ALIMENTATION ELECTRIQUE - Cable monophasé a deux
fils mis a la terre, 120 volts, 60 Hz; courant alternatif.
& REMARQUE
Etant donné les variations de tension possibles, |'utilisation
de cette laveuse avec une source d’alimentation produite
par une génératrice a essence, solaire ou éolienne ou
par toute autre source d’alimentation différente de celle
fournie par les services publics n’est pas recommandée.
PRISE - Prise a trois alvéoles et mise a la terre située a
un endroit ot il est possible de raccorder le cordon
d’alimentation de la laveuse une fois que cette
derniére est installée.
Prise murale avec
mise ala terre
Ne coupez pas, n'enlevez
pas et ne mettez pas hors
circuit la broche de mise
a la terre de cette fiche.
Cordon électrique muni
d'une fiche a trois broches
avec mise ala terre
& REMARQUE
Une prise GFI (disjoncteur de fuite de terre) n’est pas
nécessaire.
Exigences relatives a la mise a la terre
Ay AVERTISSEMENT
RISQUE DE CHOC ELECTRIQUE
Un raccordement inadéquat du conducteur de terre
de l6quipement peut accroitre les risques de choc
électrique. En cas de doute quant a la mise a la terre
de l'appareil, consultez un électricien qualifié.
1 Cet appareil DOIT étre mis a la terre. En cas de
mauvais fonctionnement ou de panne, la mise a
la terre diminue les risques de choc électrique en
fournissant au courant électrique une trajectoire de
moindre résistance.
2 Etant donné que votre laveuse est équipée d’un
16
cordon d’alimentation pourvu d’un conducteur de
mise a la terre et d’une fiche de mise a la terre, la
fiche DOIT étre raccordée a une prise appropriée
(avec conducteurs en cuivre) correctement installée
et mise a la terre conformément aux codes et
reglements locaux ou, si aucun code local ne régit
ce type d’installation, a la plus récente édition du
National Electrical Code (ANSI/NFPA 70). En cas
de doute, faites appel a un électricien qualifié. NE
COUPEZ PAS et NE MODIFIEZ PAS la broche de mise
a la terre du cordon d’alimentation. Si votre prise
murale n’est pourvue que de deux fentes, il incombe
au propriétaire de faire appel a un électricien qualifié
pour la remplacer par une prise a trois alvéoles et
mise a la terre de facon adéquate.
Exigences relatives a l’alimentation en eau
Les robinets d’eau chaude et d’eau froide DOIVENT étre
installés a une distance de 107 cm (42 po) ou moins de
Varrivée d’eau de votre laveuse. Les robinets DOIVENT
étre de 1,9 cm (3/4 po) et filetés en fonction d’un
raccordement de tuyau de laveuse. La pression de l’eau
DOIT se situer entre 206,8 et 827,4 kPa (30 et 120 Ib/
po2). La difference de pression entre l’eau chaude et
eau froide ne doit pas dépasser 68,9 kPa (10 Ib/po2). Le
service des eaux de votre localité peut vous informer sur
la pression de votre alimentation en eau.
Exigences relatives au systeme d’évacuation
1 Le drain doit pouvoir évacuer 64,3 L (17 gal) d’eau
a la minute.
2 Tuyau d’évacuation d’au moins 3,18 cm (1-1/4 po)
de diamétre.
3 Le tuyau d’évacuation doit étre situé entre une
hauteur minimale de 61 cm (24 po) et une
hauteur maximale de 244 cm (96 po)
ST
96”
(244cm)
max.
|
34"
(61cm)
min.
|
& REMARQUE
Le tuyau de vidange raccordé a la laveuse peut convenir
a un tuyau d’évacuation de 188 cm (74 po) de hauteur.
Pour des tuyaux d’évacuation plus hauts, utilisez le tuyau
portant le numéro de piéce 137098000 que vous pouvez
obtenir auprés d’un distributeur de pieces autorisé.

Exigences de dégagement
2 IMPORTANT
N'INSTALLEZ PAS VOTRE LAVEUSE :
1 Aun endroit exposé aux écoulements d’eau
ou aux aléas des conditions météorologiques
extérieures. La température ambiante ne
devrait jamais tomber sous 15,6 °C (60 °F) afin
d’optimiser l’efficacité du détergent.
2 Aun endroit (garage ou batiment similaire) ou
de l’essence ou d’autres substances inflammables
sont entreposées (incluant des automobiles).
3 Sur un tapis. Le plancher DOIT @tre solide et
présenter une pente inférieure a 2,54 cm (1 po).
Afin d’éviter les vibrations et le déplacement de
Vappareil, il peut étre nécessaire de renforcer le
plancher.
EXIGENCES D’INSTALLATION
DEGAGEMENTS MINIMAUX - Centimétres (pouces)
COTES ARRIERE | DESSUS | AVANT
Alcéve 0 cm (0 po}; 0 cm (0 po) 10 cm (0 po) 5. 0.
Sous
le comptoir 0 cm (0 po}; 0 cm (0 po) 10 cm (0 po) 5. 0.
Placard 0 cm (0 po}; 0 cm (0 po) 10 cm (0 po)
25cm
(1 po)
Installation dans un Endroit en Retrait ou
une Armoire
Si la laveuse et la sécheuse sont installées dans le
méme placard, une ventilation est requise dans la
porte : Une ouverture d’au moins 774,2 cm2 (120 po2),
divisée également au-dessus et au-dessous de la porte,
est requise. Les ouvertures a persiennes doivent étre
situées a 7,6 cm (3 po) du haut et du bas de fa porte.
Les ouvertures d’aération ne doivent pas étre obstruées
lorsqu’une porte est installée. Une porte a persiennes
dont les ouvertures sur l'ensemble de ia porte sont
équivalentes aux recommandations peut étre utilisée.
3”
(7.6em)
oy
60 sq. in.
(887.1cm2}
p
60 sq. in.
(887.1cm2)
Qe |p QR =
(7.6cem}
Porte de placard
1" —| | ome
{2.5cm) aa
| |
17

DIMENSIONS, APPAREIL INSTALLE
<j
51.4” (131m)
Avec la porte
grande ouverte
Laveuse autonome}
sur le plancher
packer
Laveuse montée sur
le socle optionnel
Plancher
Ge §— 30.3" (770m)* 27.0" ep
A partir de l’avant de la parte 68 5 _
lorsqu’elle est fermée (68.5cm)
Raccord de ee
Falimentation en Ca smn A A
==, a a l'arriére de la laveuse*
Tuyau de vidange Cordon d’alimentation
a Varriére de la laveuse? a l'arriére de ta faveuse? 51.25”
(130cm)
36.0”
(81.5cm)
had Noonan
————— Y
ee
ge _y Vv
* Pour obtenir ces dimensions de profondeur minimales, la sécheuse doit étre ventilée tout droit par l'arriére. utilisation d’un coude 4 90° 4 courbe immédiate (vers la droite ou vers le bas sur une sécheuse autonome)
nécessite environ 2 crn (0.75 po) de profondeur de plus pour I'instaflation. Les sécheuses montées sur un socle ou autonornes munies d’un systéme d’évacuation de l’air vers le haut requiérent environ 10.2 cm (4 po} de
profondeur de plus pour installation. Les sécheuses montées sur un socle ou autonomes munies d’un systéme d’évacuation vers la gauche nécessitent environ 3.75 cm (9.5 po) de profondeur de plus pour f‘installation. Les
sécheuses montées sur un socie munies d’un systéme d’évacuation de l’air vers le bas requiérent environ 5.7 cm (2.25 po) de profondeur de plus pour Vinstallation.
tLongueur des tuyaux d’entrée d’eau chaude et froide, environ 109 cm (43 po).
?Longueur du cordon d’alimentation, environ 152,5 cm (60 po).
7Longueur de tuyau de vidange, environ 132 cm (52 po).
g—— 51.4” (131cm)
Avec la porte
grande ouverte
= 30.3” (77cm)*
A partir de avant de la porte
lorsqu’elie est fermée
a8.
2cm) — Raccord de
\alimentation
en eau 4 larriére
de la laveuse!
l'appareil 4 gaz
27.0%
(68.5cm)
Alimentation en
gaz a Varriére de
A
O
électrique
Alimentation
a Varriére de
la sécheuse
Hauteur de la
ligne centrale
de l'évent arriére
Tuyau de vidange
a larriére de la laveuse?
~
Cerdon
d’alimentation
a l'arriére de la
laveuse?
a
(99cm)
* Pour obtenir ces dimensions de profondeur minimales, la sécheuse doit étre ventilée tout droit par l'arriére. utilisation d’un coude 4 90° 4 courbe immédiate (vers la droite ou vers le bas sur une sécheuse autonome)
nécessite environ 2 crn (0.75 po) de profondeur de plus pour I'installation. Les sécheuses montées sur un socle ou autonornes munies d’un systéme d’évacuation de l’air vers le haut requiérent environ 10.2 cm (4 po} de
profondeur de plus pour installation. Les sécheuses montées sur un socle ou autonomes munies d’un systéme d’évacuation vers la gauche nécessitent environ 3.75 cm (9.5 po) de profondeur de plus pour ‘installation. Les
sécheuses montées sur un socie munies dun systéme d’évacuation de l’air vers le bas requiérent environ 5.7 cm (2.25 po) de profondeur de plus pour installation.
tLongueur des tuyaux d’entrée d’eau chaude et froide, environ 109 cm (43 po).
?Longueur du cordon d’alimentation, environ 152,5 cm (60 po).
7Longueur de tuyau de vidange, environ 132 cm (52 po).
18

Retrait de l'emballage en mousse
4y AVERTISSEMENT
RISQUE D’ETOUFFEMENT
Détruisez le carton d’emballage et les sacs en plastique
apres avoir débailé l'appareil. Les enfants pourraient
les utiliser pour jouer. Le carton recouvert de tapis, les
couvertures et les feuilles de plastique peuvent étre
étanches a lair et provoquer la suffocation. Déposez
tous les matériaux d’emballage dans un conteneur a
déchets ou faites en sorte que les enfants ne puissent y
avoir accés.
1 Retirez temporairement le ruban de la porte.
2 Ouvrez la porte de la laveuse et retirez tout ce qui
se trouve dans le tambour.
3 Fermez la porte et posez le ruban de porte a
nouveau.
4 Pour protéger le plancher, utilisez un tapis, une
couverture ou une piece de carton et couchez la
laveuse sur le cété arriére.
4y ATTENTION
DANGER DE POIDS EXCESSIF
Pour éviter les blessures au dos ou d’autres types de
blessure, demandez l'aide d’autres personnes pour
déplacer ou soulever la laveuse.
5 Retirez la base en styromousse et le bouchon
d’expédition; mettez-les de cote.
6 Remettez soigneusement la laveuse en position
verticale.
7 Déplacez soigneusement la laveuse a moins de
1,2 m (4 pi) de son emplacement définitif.
=a IMPORTANT
Conservez la base en styromousse et le bouchon
d’expédition afin d’éviter d’endommager l'appareil dans
le cas d’un déplacement éventuel.
DEBALLAGE DE LA LAVEUSE
oO
£9

DEBALLAGE DE LA LAVEUSE
Retrait de la quincaillerie d’expédition
4 REMARQUE
Il se peut que le matériel de caoutchouc utilisé pour les
espaceurs nécessite quelque temps pour se relacher
afin de pouvoir étre retiré des trous d’expédition.
! Ex2
: / “ @x4
ere /
@ 4 BOULONS
@ 4 CALES D’ESPACEMENT
——"l@ 2 SERRES EN P
Retirez les composants suivants :
@ 4 BOULONS
lj 2 SERRES EN P
@ 4 CALES D’ESPACEMENT
= IMPORTANT:
Conservez les boulons et cales d’espacement
d’expédition pour un usage ultérieur. Si la laveuse doit
Pose des bouchons
étre transportée plus tard, ces piéces d’expédition
doivent étre installées pour éviter de l’endommager.
Trouvez les 4 bouchons du petit sac fourni avec
les guides de votre laveuse. Insérez-les dans
les trous du panneau arriére de la laveuse.
A 4 BOUCHONS
(DANS UN SAC)
