Frilec BERLIN165-A+++ Mounting instructions

BERLIN165-1A+++
Geachte klant,
Gebruiksaanwijzing
BERLIN165-A+++
Wij danken u voor de aanschaf van ons apparaat. U heeft de juiste keuze gemaakt.
Uw apparaat van Frilec is voor huishoudelijk gebruik gemaakt en is een
kwaliteitsproduct, dat de hoogste technische eisen combineert met praktisch
gebruikscomfort, zoals dit ook geldt voor andere Frilec apparaten, die tot volle
tevredenheid van hun eigenaren in heel Europa worden gebruikt.
koelkast
Versie NL 11/2017 Pagina 1 van 26

Leest u deze instructies goed door.
Dit apparaat voldoet aan de huidige EG-veiligheidsvoorschriften met betrekking tot
elektrische apparaten. Het is volgens de huidige techniek vervaardigd en
geassembleerd.
Leest u de gebruiksaanwijzing aandachtig door voordat u het apparaat in gebruik
neemt. De gebruiksaanwijzing bevat belangrijke veiligheidsrichtlijnen voor de
installatie, het gebruik en het onderhoud van het apparaat. Een onjuist gebruik van
het apparaat kan gevaarlijk zijn, vooral voor kinderen.
Bewaar de gebruiksaanwijzing voor toekomstig gebruik en geef het door aan een
eventuele volgende eigenaar. Voor vragen over onderwerpen, die volgens u niet
voldoende in de gebruiksaanwijzing aan de orde komen of als u een nieuwe
gebruiksaanwijzing wilt hebben, kunt u contact opnemen met de servicedienst.
De fabrikant werkt voortdurend aan de verdere ontwikkeling van alle typen en
modellen. Wij verzoeken u daarom begrip te hebben voor ons voorbehoud van
wijzigingen in het ontwerp, de uitrusting en technologie van het apparaat.
Inhoudsopgave
1 Uw bijdrage aan het milieu……………………………………………………………………. 3
2 Belangrijke gebruik- en veiligheidsvoorschriften……………………………………. 4
2.1 Algemene veiligheidsvoorschriften………..……………………………………………… 4
2.2 Speciale veiligheidsvoorschriften…..……………………………………………………… 5
2.3 Koelvloeistof………………………………………………………………………………………….. 5
3 Beoogd gebruik…………………………………………………………………………………….. 6
4 Voor ingebruikname……………………………………………………………………………… 6
4.1 Plaatsen apparaat .………………………………………………………………………………… 7
4.2 Waterpas stellen……………………………………………………………………………………. 8
5 Omschrijving apparaat …………………………………………………………………………. 9
6 Werking…………………………………………………………………………………………
... …… 10
6.1 Apparaat aanzetten……………………………………………………………….................. 10
6.2 Temperatuur instellen…………………………………………………………………………… 10
7 De opslag van levensmiddelen……………………………………………………………… 11
7.1 Plaatsing van de glasplaten…………………………………………………………………… 11
7.2 Correcte opslag……………………………………………………………………………..……… 12
8 Ontdooien………………………………………….…………………………………………………. 1
4
9 Apparaat uitschakelen………………………………………………………………………….. 1
5
10 Reiniging en onderhoud………………………………………………………………………… 1
6
11 Lamp verwisselen…………………………………………………………………………………. 1
7
12 Tips voor energiebesparing…………………………………………………………………… 1
8
13 Wijzigen van het deurscharnier…………………………………………………………….. 1
9
14
Wijzigen deur vriesvak.............................................................................. 20
1 5 Montage van de deurgreep…………………………………………………………………… 21
1
6
Geluiden tijdens werking apparaat………………………………………………………..
21
BERLIN165-1A+++
Versie NL 11/2017 Pagina 2 van 26

Dit apparaat voldoet aan de specificaties van de Europese
Afvalbeheer Regelgeving
Dit verzekert een correcte verwijdering van het apparaat. Door de
milieuvriendelijke afvoer wordt ervoor gezorgd dat eventuele schade aan
gezondheid door foutieve verwijdering wordt voorkomen.
Het symbool van de afvalbak op het product of de begeleidende documenten
geeft aan dat dit apparaat niet mag worden behandeld als huishoudelijk afval. In
plaats hiervan dient het te worden aangeleverd bij de verzamelplaats voor
recycling van elektrische en elektronische apparaten.
Maak versleten apparatuur onbruikbaar voordat het wordt verwijderd:
Haal de stekker uit het stopcontact.
Zorg voor scheiding van de stekker en het netsnoer.
Verwijder of vernietig eventueel aanwezige klinksluitingen en sloten.
Hierdoor voorkomt u dat spelende kinderen zich in het apparaat kunnen opsluiten
(verstikkingsgevaar), of in andere levensgevaarlijke situaties terecht komen. Kinderen
herkennen vaak de gevaren niet die liggen in het gebruik van huishoudelijke
apparaten. Zorg daarom voor het nodige toezicht en laat de kinderen niet met het
apparaat spelen.
De verwijdering dient volgens de plaatselijk geldende voorschriften te worden
uitgevoerd. Voor meer informatie kunt u contact opnemen met uw gemeente of
afvalbedrijf.
2012 / 19 / EC - WEEE
1.Uw bijdrage aan het milieu
Verwijdering van oude apparatuur
1 7 Storingen en oplossingen……………………………………………………………………….. 22
1
8
Servicedienst………………………………………………………………………………………….. 2
3
1
9
Technische gegevens……..…………………………………………………………………….…2
4
20 CE-conformiteitsverklaring…………………………………………………………………….. 2 4
2
1 Productblad voor huishoudelijke koelapparaten…….……………………………... 2 5
2
2 Garantie- en servicebepalingen……….…………………………………………………….. 2 6
BERLIN165-1A+++
Versie NL 11/2017 Pagina 3 van 26

zwaarwegend letsel of de dood!
Geeft een gevaarlijke situatie aan die bij niet-naleving kan leiden tot
licht of matig letsel!
Het apparaat alleen verpakt vervoeren om persoonlijk letsel en schade te
voorkomen
 Het apparaat alleen monteren en aansluiten volgens de instructies van de
gebruiksaanwijzing
 Trek in een noodgeval direct de stekker uit het stopcontact.
2.1Algemene veiligheidsvoorschriften
stopcontact steken of eruit halen. Er bestaat een levensgevaarlijk risico
op een elektrische schok!
GEVAARLIJK
Geeft een gevaarlijke situatie aan die bij niet-naleving leidt tot
zwaarwegend letsel of de dood!
WAARSCHUWING
Geeft een gevaarlijke situatie aan die bij niet-naleving kan leiden tot
VOORZICHTIG
BELANGRIJK
Geeft een situatie aan die bij niet nakomen kan leiden tot grote schade aan
eigendommen en het milieu!
WAARSCHUWING
De stekker en het snoer nooit met vochtige of natte handen in het
2. Belangrijke gebruik- en veiligheidsvoorschriften
Verklaring van de waarschuwingstekens
BERLIN165-1A+++ Versie NL 11/2017 Pagina 4 van 26

Een beschadigd netsnoer moet onmiddellijk worden vervangen door de
leverancier, de dealer of de servicedienst. Als het snoer of de stekker
beschadigd is, moet u het apparaat niet meer gebruiken.
 Trek voor iedere reiniging of onderhoudsactie de stekker uit het stopcontact.
 Trek de stekker niet aan het netsnoer uit het stopcontact.
Behalve de in deze gebruiksaanwijzing omschreven reiniging- en
onderhoudswerkzaamheden mogen geen ingrepen worden gedaan aan het
apparaat.
GEVAARLIJK
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en door
personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens
ofgebrek aan ervaring en/of gebrek aan kennis als ze onder toezicht staan van
een persoon die verantwoordelijk is voor hun veiligheid of ze van deze
persoon instructies krijgen hoe het apparaat op een veilige manier moet
worden gebruikt en begrijpen wat de mogelijke gevaren zijn. Kinderen dienen
niet met het apparaat te spelen. Reinigings- en onderhoudswerkzaamheden
mogen niet door kinderen worden uitgevoerd zonder toezicht.
2.2Speciale veiligheidsvoorschriften
Veiligheid van kinderen en personen met verminderde capaciteiten
VOORZICHTIG
Koelcircuit niet beschadigen
WAARSCHUWING
Verpakkingsmaterialen (bijvoorbeeld plasticfolie, piepschuim) kunnen
gevaarlijk zijn voor kinderen. GEVAAR VOOR VERSTIKKING!
Verpakkingsmateriaal uit de buurt houden van kinderen.
2.3Koelvloeistof
Het apparaat bevat in het koelcircuit de koelvloeistof Isobutan (R600a), een
natuurlijk gas met een hoge milieuvriendelijkheid, wat brandbaar is. Let erop
dat bij het transport en de installatie van het apparaat geen delen van het
koelcircuit worden beschadigd.
Om ervoor te zorgen dat er in het geval van een lek in het koelcircuit geen
ontvlambaar gas-luchtmengsel kan worden gevormd, moet de
installatieplaats volgens de Europese Norm EN 378 een minimale grootte
hebben van 1 m³ per 8 gram koelmiddel. De hoeveelheid koelmiddel in uw
koelkast kunt u vinden op het typeplaatje en in de technische gegevens van
deze handleiding.
BERLIN165-1A+++
Versie NL 11/2017 Pagina 5 van 26

Procedure bij een beschadigd koelcircuit:
Open vuur en ontstekingsbronnen vermijden
 De ruimte, waarin het apparaat staat, goed ventileren.
Een ombouw en veranderingen aan het apparaat zijn niet toegestaan
om veiligheidsredenen.
Het apparaat is bestemd voor huishoudelijk gebruik. Het is geschikt voor het koelen
van levensmiddelen. Als u het apparaat voor commerciële of andere doeleinden dan
het koelen van levensmiddelen gebruikt, dient u er rekening mee te houden dat de
fabrikant zich niet aansprakelijk stelt voor eventuele hierdoor opgelopen schade.
Het apparaat is niet geschikt om in te bouwen!
WAARSCHUWING
VOORZICHTIG
Geen elektrische apparaten in de levensmiddelenopslagruimte
gebruiken, die niet door de fabrikant zijn toegestaan.
Kunststofdelen die gedurende langere tijd vaak met oliën/zuren
(dierlijke of plantaardige) in aanraking komen verouderen sneller
en kunnen scheuren of breken.
Het apparaat is niet geschikt voor de opslag en koeling van medicijnen,
bloedplasma, laboratoriumpreparaten of andere stoffen of producten
die vallen onder de richtlijn 2007/47/EG.
VOORZICHTIG
De verpakking moet intact zijn. Controleer het apparaat op transportschade.
Een beschadigd apparaat mag onder geen enkele omstandigheid worden
gebruikt. Bij beschadigingen neemt u contact op met de leverancier.
Transportbescherming verwijderen
Het apparaat en een deel van het interieur zijn beveiligd voor het transport. Verwijder
alle tape aan de linker- en rechterkant van de deur van het apparaat. Eventuele
lijmresten kunt u verwijderen met wasbenzine. Verwijder ook alle tape en
verpakkingsonderdelen uit de binnenkant van het apparaat.
3. Beoogd gebruik
4. Voor ingebruikname
BERLIN165-1A+++
Versie NL 11/2017 Pagina 6 van 26

VOORZICHTIG
WAARSCHUWING
Tape niet met een scherp voorwerp, bijvoorbeeld een tapijtmes,
doorsnijden. De deurafdichting kan hierdoor worden beschadigd.
Verpakkingsmateriaal
Zorg voor een milieuvriendelijke verwijdering van het verpakkingsmateriaal. Zie
ook hoofdstuk 1.
Na het transport dient het apparaat 12 uur te blijven staan, zodat de koelvloeistof
zich kan verzamelen in de compressor. Het niet nakomen van deze instructie kan de
compressor beschadigen en ervoor zorgen dat het apparaat het niet meer doet. De
garantie vervalt in dat geval.
Het apparaat niet buiten plaatsen (balkon, terras, tuinschuur e.d.).
Let bij de plaats van het apparaat ook op de “Tips voor energiebesparing” in hoofdstuk
12.
De klimaatklasse is te vinden op het typeplaatje dat zich buiten aan de achterkant van
het apparaat of achter de groentebakken in het apparaat bevindt. Bij de technische
specificaties is de klimaatklasse ook te zien. Het apparaat moet zodanig worden
geplaatst dat het netsnoer bereikbaar blijft.
De volgende tabel geeft aan welke omgevingstemperatuur bij welke klimaatklasse is
ingedeeld:
De omgevingstemperatuur beïnvloedt het energieverbruik en de goede werking van
het apparaat. Daarom dient het apparaat in een goed geventileerde en droge ruimte
te staan waarvan de omgevingstemperatuur overeenkomt met de klimaatklasse,
waarvoor het apparaat is ontworpen.
Bij het niet voldoen aan de minimale afstanden bestaat
er gevaar voor mens en apparaat.
4.1 Plaatsen apparaat
SN 10 tot 32°C N 16 tot 32°C ST 16 tot 38°C T 16 tot 43°C
De luchtcirculatie aan de achter-, zij- en bovenkant van het apparaat zijn van
invloed op het energieverbruik en de koel-/vriescapaciteit (afhankelijk van het
model). Daarom moet voor een optimale ventilatie van het apparaat het minimale
ventilatiegemiddelde worden nageleefd. Hiervoor dient u de maatvoering aan te
houden van de hierna vermelde tabellen en tekeningen.
BERLIN165-1A+++
Versie NL 11/2017 Pagina 7 van 26

A
B
C
D
D2
E
F
G
H
I
560
845
100
575
622
1100
75
100
180°
1089
Fig. 1 Fig. 2
Afmetingen apparaat in mm en graden
Om de juiste afstanden te realiseren en de aangegeven energieklasse te bereiken
dient u de bijgevoegde afstandhouders aan de achterkant van het apparaat te
monteren (zie onderstaande afbeelding).
Bij een licht oneffen vloeroppervlak kan het apparaat door middel van de
voorpootjes in balans worden gebracht.
Draai aan de pootjes totdat het apparaat horizontaal en zonder te wiebelen stevig
op de vloer staat.
(Komt overeen met de afbeelding)
4.2 Waterpas stellen
BERLIN165-1A+++
Versie NL 11/2017 Pagina 8 van 26

Leveringsomvang
(afhankelijk van het model zijn variaties mogelijk)
Beschrijving
2 Verstelbare glasplaten
1 Glasplaat boven de groentelade
1 Groentelade
1 Eierrekje
3 Deurvakken
2 Afstandhouders
1 Gebruiksaanwijzing
Temperatuurregelaar
Lamp
(inwendig)
5. Omschrijving apparaat
Lampafdekplaatje
1 Vriesvak
2 Vriesvakdeur
3 Eierrekje
4 Glassplaat
5 Glasplaat boven de
groentelade
6 Groentelade
7 Flessenrek
8 Verstelbare pootjes
9 Verlichting
10 Deurvakken
BERLIN165-1A+++
Versie NL 11/2017 Pagina 9 van 26

Deurvakken verwijderen Deurvakken plaatsen
Apparaat reinigen voor ingebruikname
Het apparaat en de accessoires in het apparaat dient u voor de eerste ingebruikname
grondig te reinigen. Zie de richtlijnen in het hoofdstuk "Reiniging en onderhoud".
 Bij de eerste ingebruikname zet u de temperatuurregelaar eerst op het hoogste
niveau en na circa 1 uur heeft het apparaat zijn normale bedrijfstemperatuur
bereikt en is het apparaat te gebruiken. De temperatuurregelaar kan nu terug naar
de middelste stand.
6.1 Apparaat aanzetten
Schakel het apparaat aan via de temperatuurregelaar. De temperatuurregelaar bevindt
zich aan de rechterzijde van het interieur. Voor het inschakelen van het apparaat
draait u de temperatuurregelaar van “0/MIN" naar rechts naar de gewenste
temperatuur.
6.2 Temperatuur instellen
Laag getal / Min = lage koeling, warmste binnentemperatuur
Hoog getal / Max = hoge koeling, koudste binnentemperatuur
De temperatuurregelaar dient ertoe om de binnentemperatuur van het apparaat
constant te houden. Het wordt bediend met een draaiknop met de instelling 0 tot 7.
Door het openen van de deur van het apparaat wordt de binnenverlichting
ingeschakeld. De temperatuurregelaar bevindt zich aan de rechterzijde van de
binnenkant van het apparaat.
Door de temperatuurregelaar naar rechts richting een hogere instelling/MAX te
draaien wordt het kouder in de koelkast. Let erop dat de temperatuur verandert als
gevolg van de omgevingstemperatuur (installatieplaats), de frequentie van de
deuropeningen en de assemblage. Deze factoren zijn van belang voor een optimale
bedrijfstemperatuur.
Bij zeer hoge zomerse temperaturen of naar behoefte draait u de temperatuurregelaar
op een hoger niveau om de gewenste koeltemperatuur te behouden.
6. Werking
BERLIN165-1A+++
Versie NL 11/2017 Pagina 10 van 26

BELANGRIJK
BELANGRIJK
Een hoge omgevingstemperatuur (zoals op warme zomerdagen) en een hoge
instelling van de temperatuurregelaar kunnen leiden tot een continue werking van de
koelkast. De reden hiervoor is dat de compressor continue moet draaien om de lage
temperatuur in de koelkast te behouden. Het apparaat kan dan niet automatisch
ontdooien omdat dit alleen mogelijk is als de compressor niet draait (zie hoofdstuk
ontdooien). Hierdoor kan het gebeuren dat er een dikke rijp- of ijslaag vormt aan de
achterste binnenwand. In dat geval de temperatuurregelaar op een lager niveau
draaien. In die positie zal de compressor weer normaal aan- en uitgaan en wordt het
automatische dooien weer geactiveerd.
Mocht er bij een hoge instelling van de temperatuurregelaar een laag rijp ontstaan aan
de achterste binnenwand adviseren wij om de instelling op een lagere stand te zetten.
Wanneer het apparaat lange tijd niet wordt gebruikt, dient u de temperatuurregelaar
op het hoogste niveau te draaien (zie boven bij “Apparaat aanzetten”(6.1).
Zorg ervoor dat de binnenruimte met normale hoeveelheden wordt gevuld, zodat er geen
koelproducten in geperst hoeven te worden.
7.1 Plaatsing van de glasplaten
De glasplaat in het onderste deel van de koelkast, boven de groentelade, dient
altijd in dezelfde positie te blijven om een juiste luchtcirculatie te garanderen.
De glasplaten zijn in hoogte verstelbaar. Hiervoor de glasplaten naar voren trekken
tot ze naar boven of beneden kunnen worden gekanteld en eruit kunnen worden
gehaald. Voor het plaatsen op een andere hoogte de handelingen in omgekeerde
volgorde uitvoeren.
7. De opslag van levensmiddelen
BERLIN165-1A+++
Versie NL 11/2017 Pagina 11 van 26

WAARSCHUWING
7.2 Correcte opslag
Aanbevolen voorzorgsmaatregelen voor een optimaal gebruik van het apparaat:
De tijd tussen de aanschaf en het plaatsen van levensmiddelen in het apparaat dient
zo kort mogelijk te zijn.
Levensmiddelen dienen altijd te worden afgedekt of verpakt in de koelkast om
uitdrogen en geur- of smaakbesmetting op andere gekoelde producten te vermijden.
Voor het verpakken zijn geschikt:
Alleen onbeschadigde levensmiddelen gebruiken.
Open het apparaat alleen als het nodig is en dan nog zo kort mogelijk.
 Luchtdikke zakken en vershoudfolie die voor levensmiddelen geschikt zijn
Speciale hoezen van kunststof met een elastische band
Aluminiumfolie.
te worden bewaard.
Bewaar vers vlees (alle soorten) alleen goed verpakt en niet langer dan 1 tot 2
dagen in de koelkast. Vermijd contact met gekookt voedsel.
groente in de groentelade.
Fruit en groente reinigen en bewaren in de groentelade.
Bananen, aardappelen, uien en knoflook dienen goed ingepakt in de koelkast
Levensmiddelen afdekken voor het bewaren (vooral levensmiddelen die gekruid
zijn). Gekookte levensmiddelen en koude gerechten moeten goed afgedekt zijn en
kunnen op een willekeurige plek in de koelkast worden bewaard.
circuleren.
Plaats flessen in het flessenrek in de binnendeur. Niet al te zware flessen in het
flessenrek plaatsen. Het rek zou dan van de deur kunnen vallen.
Plaats warm voedsel pas in de koelkast als het is afgekoeld.
Levensmiddelen zodanig in de koelkast plaatsen dat de lucht vrij door het vak kan
Bewaren van levensmiddelen en dranken
De koelkast is ideaal voor het bewaren van verse levensmiddelen en dranken.
 Bewaar verse en verpakte goederen op de schappen, vers fruit en
Geen explosieve stoffen of spuitbussen met brandbare drijfgassen, zoals
butaan, propaan, pentaan enz. in het apparaat opslaan. Zulke spuitbussen
zijn herkenbaar aan een vlamsymbool. Eventueel uittredende gassen
kunnen ontbranden door elektrische componenten. BRANDGEVAAR!
BERLIN165-1A+++BERLIN165-1A+++
Versie NL 11/2017 Pagina 12 van 26

Het vriesgedeelte is geschikt voor langdurige opslag van diepvrieswaren en voor het
invriezen van verse (onbeschadigde) levensmiddelen.
VOORZICHTIG
Sla geen koolzuurhoudende / schuimende dranken op in het vriesvak,
vooral mineraalwater, bier, sekt, cola etc.
EXPLOSIEGEVAAR!
Geen opslag van plastic flessen in het vriesvak.
Eet geen levensmiddelen die nog bevroren zijn. Geef de kinderen
ook geen ijs wat direct uit het vriesvak komt. Door de kou kan
letsel ontstaan in de mond.
VRIESBRAND GEVAAR!
De aanraking van diepvriesgoederen, ijs en metaaldelen vanuit de
binnenkant van het vriesgedeelte kan bij mensen met een gevoelige huid
verbrandingsverschijnselen geven.
Bewaar drank met een hoog alcoholpercentage dicht tegen elkaar en staand.
Volg hierbij de richtlijnen van de drankleverancier.
 Niet al te grote hoeveelheden in een keer invriezen. U behoudt de kwaliteit van
Geen levensmiddelen invriezen die al eens ontdooid zijn geweest.
Bewaren van diepvriesproducten/invriezen van verse levensmiddelen
Apparaat met vakken, die met het symbool zijn gekenmerkt, dienen voor het
bewaren van diepvriesproducten gedurende een periode van maximaal één maand.
Apparaten die met het symbool zijn gekenmerkt, zijn geschikt voor het
bewaren van diepvriesproducten, echter niet voor het invriezen van verse
levensmiddelen, terwijl apparaten met het symbool voor beide geschikt zijn.
Voor de opslag van diepvriesproducten dient u erop te letten dat de handelaar ze
goed opgeslagen heeft gehad en het koelproces niet onderbroken is geweest.
Tijdens een stroomstoring de deur gesloten laten. De ingevroren producten kunnen
meerdere uren overleven.
Niet geschikt voor invriezen zijn o.a.:
Hele eieren (in hun kalkschaal), sla, radijsjes, zure room en mayonaise.
de levensmiddelen het beste als ze snel tot de kern bevroren worden. De temperatuur
tijdens het invriesproces is beïnvloedbaar door de temperatuurregelaar in het
koelgedeelte (alleen bij een koelkast met een vriesvak en bij een koel-vriescombinatie).
.
BERLIN165-1A+++
Versie NL 11/2017 Pagina 13 van 26

8 Ontdooien
7.3IJsblokjes maken
Vul het bakje voor ijsblokjes driekwart met water en leg ze op de bodem van het
vriesvak. Een vastgevroren bakje voor ijsblokjes alleen met een stomp voorwerp los
stoten (steel van een lepel). De bevroren blokjes komen makkelijk uit het bakje als je
het korte tijd onder stromend water houdt.
Koelgedeelte ontdooit automatisch
De temperatuurregelaar stuurt een ontdooisysteem aan. Gedurende de ontdooiperiode
kan de temperatuur oplopen tot 8°C. De temperatuur in het gehele koelcircuit is dan
+5°C.
Vermijd een zodanige instelling van de temperatuurregelaar die tot een continue koel-
of dooiperiode leidt. De temperatuur in de koelkast zou te laag worden tot onder 0°C
en dranken en levensmiddelen zouden bevriezen. Door de vorming van een dunne
ijslaag aan de binnenkant van de achterwand neemt het energieverbruik sterk toe en
de efficiency van het apparaat neemt hierdoor sterk af.
BELANGRIJK
Mocht het dooiwater niet goed weglopen door het dooiwaterkanaal naar de
opvangbak dient u te controleren of het afwaterkanaal verstopt is. Er mag geen water
op de bodem blijven staan of met elektrische onderdelen in aanraking komen.
BERLIN165-1A+++
Versie NL 11/2017 Pagina 14 van 26

Zet voor het ontdooien de temperatuurregelaar op de hoogste stand (het vriesgoed
slaat de kou voor enige tijd op).
Maak het apparaat leeg en sla de goederen op in een koele ruimte.
 Plaats een bak met warm water (80 °C) / GEVAAR VOOR VERBRANDING!)
in de binnenkant en laat de deur open staan, dit ondersteunt een
sneller dooiproces.
kleine stukken ijs zijn verwijderd het complete vriesvak met droge, zachte
doeken droog wrijven.
Als de temperatuurregelaar op 0 wordt gezet zal de koeling worden
uitgeschakeld, maar de stroomcyclus blijft echter gehandhaafd.
GEVAAR VOOR ELEKTRISCHE SCHOK!
WAARSCHUWING
Trek de stekker uit het stopcontact
Gebruik geen mechanische voorwerpen om het ijs te verwijderen.
 Verwijder eerst de grote ijsstukken uit het vriesvak. Nadat aansluitend de
Voor het uitschakelen van het apparaat de temperatuurregelaar op "0“ zetten.
Mocht het apparaat voor langere tijd buiten gebruik worden genomen:
Levensmiddelen eruit halen.
Temperatuurregelaar op positie "0“ zetten.
Stekker uit stopcontact halen of zekering uitschakelen of eruit draaien.
Apparaat grondig reinigen (zie hoofdstuk reiniging en onderhoud)
Deuren aansluitend open laten staan om vieze luchtjes te voorkomen.
9. Apparaat uitschakelen
BELANGRIJK
Wanneer het apparaat wordt vervoerd dient erop te worden gelet dat het
apparaat rechtop wordt verpakt en vervoerd.
Vriesgedeelte handmatig ontdooien
In het vriesgedeelte kan na langdurig gebruik een rijp- c.q. ijslaag ontstaan. Als
deze ijslaag een dikte bereikt van 6 – 8 mm, dient het vriesapparaat te worden
ontdooit en gereinigd. Een te dikke rijp- c.q. ijslaag verhoogt het energieverbruik.
BERLIN165-1A+++
Versie NL 11/2017 Pagina 15 van 26

WAARSCHUWING
WAARSCHUWING
VOORZICHTIG
Om hygiënische redenen dient de binnenkant van het apparaat, inclusief de
accessoires, regelmatig te worden schoon gemaakt.
BELANGRIJK
Voor schoonmaakwerkzaamheden het apparaat uitschakelen en de stekker
uit het stopcontact halen of de zekering uitschakelen of eruit draaien.
GEVAAR VOOR ELEKTRISCHE SCHOK!
Het apparaat nooit met een stoomreiniger schoon maken. Er zou vocht bij
elektrische onderdelen terecht kunnen komen. GEVAAR VOOR
ELEKTRISCHE SCHOK! Hete damp kan schade veroorzaken aan
kunststof onderdelen. Het apparaat moet droog zijn voordat u het weer
in gebruik neemt.
 Gebruik geen schurende, agressieve reinigingsmiddelen
 Na de reiniging de koelkast weer aan het stroomnet aansluiten.
Etherische oliën en organische oplosmiddelen kunnen kunststofdelen aantasten,
bijvoorbeeld het sap van citroen- of sinaasappelschillen, boterzuur of
reinigingsmiddelen die azijnzuur bevatten. Dergelijke stoffen niet in aanraking laten
komen met apparaat onderdelen. Gebruik geen schurende schoonmaakmiddelen.
10. Reiniging en onderhoud
BERLIN165-1A+++
Versie NL 11/2017 Pagina 16 van 26

WAARSCHUWING
uitschakelen of eruit draaien.
 Apparaat en het interieur met een doek met lauwwarm water reinigen. Eventueel
een beetje normaal afwasmiddel toevoegen. Aansluitend met schoon water
navegen en droog wrijven.
Controleer het dooiwater afvoergaatje aan de achterkant van het apparaat.
Reinigen door er regelmatig een pijpenrager doorheen te halen.
Nadat alles grondig droog is gemaakt, het apparaat weer in werking stellen.
Gekoelde goederen uit de koelkast halen. Afgedekt op een koele plek bewaren.
 Apparaat uitschakelen en de stekker uit het stopcontact halen of de zekering
Voor het verwisselen van de lamp het apparaat uitzetten en de stekker uit het
stopcontact trekken of de zekering omschakelen of eruit draaien.
Voor het verwisselen van de lamp schroef eruit draaien (afhankelijk van het model).
Druk op het lampafdekplaatje, schuif het lampafdekplaatje naar achteren en til
het op.
Vervang het defecte lampje.
Het lampafdekplaatje terugplaatsen en de schroef er weer indraaien.
 Apparaat weer aanzetten.
11. Lamp verwisselen
Lampgegevens: 220-240V, max. 1.5W LED
BERLIN165-1A+++
Versie NL 11/2017 Pagina 17 van 26

Plaats het apparaat niet in de buurt van kachels, verwarmingselementen of andere
warmtebronnen. Bij een hoge omgevingstemperatuur draait de compressor vaker en
langer en dit leidt tot een verhoogd energieverbruik.
De opstelling van laden, planken en schappen, zoals ze zijn aangegeven in de
figuur, geeft het meest efficiënte energiegebruik en dient daarom zoveel mogelijk
te worden gehandhaafd.
Alle laden en glasplaten dienen in het apparaat te blijven om de temperatuur stabiel te
houden en hierdoor energie te besparen.
Laat vrieswaren ontdooien in de koelkast. De kou van de vrieswaren vermindert het
energieverbruik in het koelgedeelte en verhoogt daarmee het efficiënte
energieverbruik.
Om een grotere opslagruimte te verkrijgen (bijvoorbeeld voor grotere
koelwaren) kunt u de middelste laden verwijderen. De bovenste en onderste
schappen en laden moeten zeker in het apparaat blijven zitten.
Een gelijkmatig gevuld koeldeel draagt bij aan een optimaal energiegebruik. Vermijd
daarom lege of halflege vakken.
Laat warme gerechten afkoelen voordat u ze in de koelkast plaatst. Al afgekoelde
gerechten verhogen het efficiënte energiegebruik.
Open de deur zo kort mogelijk om het koudeverlies te minimaliseren. Het kort
openen en correct sluiten van deuren vermindert het energieverbruik.
De temperatuur niet lager instellen dan nodig is draagt bij aan een optimaal
energiegebruik. De optimale temperatuur in de koelkast is +7°C. De temperatuur
dient bij koelkasten in het bovenste vak zover mogelijk voorin te worden gemeten.
Zorg voor voldoende ventilatie bij de onderkant, aan de zijkanten en de achterzijde van
het apparaat. Ventilatieopeningen mogen nooit worden afgedekt. Hou ook rekening
met de maatvoering, zie hoofdstuk 'Plaatsen apparaat'.
De deurafdichtingen van uw apparaat moeten volledig intact zijn, zodat de deuren
goed sluiten en het energieverbruik niet onnodig wordt verhoogd.
12. Tips voor energiebesparing
BERLIN165-1A+++
Versie NL 11/2017 Pagina 18 van 26

VOORZICHTIG
Zorg ervoor dat het apparaat niet is aangesloten voordat u het deurscharnier
verwisselt en dat u assistentie beschikbaar heeft omdat het apparaat zwaar
is en moet worden gekanteld. GEVAAR VOOR MOGELIJK LETSEL!
schroevendraaier
U heeft het volgende gereedschap nodig:
Verwijder aan de achterzijde van het apparaat de beide
schroeven van de afdekplaat. Til de afdekplaat op en leg deze
voorzichtig opzij of plaats het op een zachte ondergrond om
krassen te voorkomen.
Verwijder de vier schroeven. Maak het bovenste scharnier los
en leg het opzij. Til de deur uit de onderste scharnierbout en
leg deze voorzichtig opzij of plaats het op een zachte
ondergrond om krassen te voorkomen.
Schroef de beide verstelbare pootjes los en draai met een
schroevendraaier de schroeven los van het onderste scharnier.
Bevestig het onderste scharnier met de schroeven en het
verstelbare pootje aan de linkerkant. Andere verstelbare pootje
aan de rechterkant bevestigen. Plaats de deur op de
scharnierbout van het onderste scharnier. Sluit de deur.
Draai het bovenste scharnier 180º en zet de scharnierbout
zodanig vast dat de bout naar beneden wijst. Plaats het
scharnier met de bout in het bovenste deurgaatje en bevestig
met de twee schroeven het scharnier aan de zijkant van het
apparaat. Dek de schroefgaten aan de rechterkant af met de
doppen.
Controleer of de deur precies is uitgelijnd en veilig en goed
sluit. Plaats de afdekplaat weer op het apparaat en zet deze
vast met de twee schroeven aan de achterkant.
Inbussleutel 8mm
 Kruiskopschroevendraaier
 stomp mes of een platte
Voordat u het apparaat aanzet nog eenmaal de positie van de deuren
checken.
13. Wijzigen van het deurscharnier
BERLIN165-1A+++
Versie NL 11/2017 Pagina 19 van 26

(1)

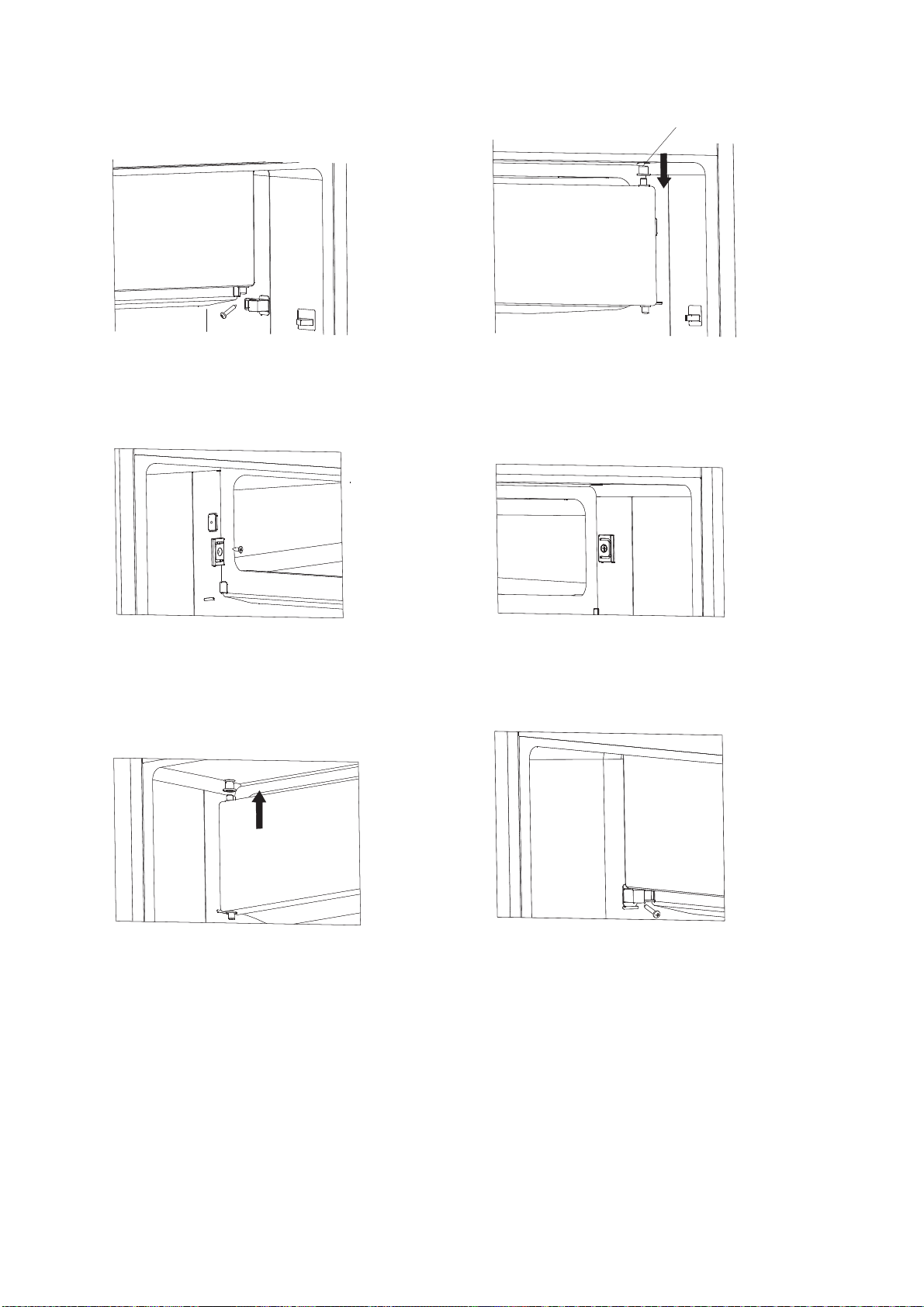

14. Wijzigen deur vriesvak
1. Houd de deur van het vriesvak gesloten.
Verwijder met een schroevendraaier de
montageschroef voor de installatieknop
en verwijder de installatieknop.
2. Open de deur van het vriesvak een klein
beetje. Trek de deur van het vriesvak naar
beneden en trek het kapje naar beneden wat het
scharnier van het vriesvakdeurtje afdekt (1).
3. Gebruik een schroevendraaier om de
sluiting te verwijderen en bevestig het
vervolgens aan de andere kant.
4. Draai de deur van het vriesvak 180°,
plaats het kapje op het scharnier van de
deur van het vriesvak en plaats de deur in
de gat van het as.
5. Houd de deur van het vriesvakje gesloten.
Bevestig de installatieknop op het
onderste deurscharnier, druk op de
installatieknop om ervoor te zorgen dat er
geen opening is ten aanzien van de
vriesruimte en maak de schroef vast.
Waarschuwing!
1. Bij het veranderen van de zijde waar de deur open
gaat, mag het apparaat niet zijn aangesloten aan
het stopcontact. Verwijder eerst de stekker uit het
stopcontact.
2. Gebruik de schroefafdekkapjes om de
schroefgaten af te dekken op de plek waar de deur
van het vriesvak in de originele installatiewijze
heeft gezeten. De schroefafdekkapjes kunt u
vinden in de plastic zak met accessoires.
BERLIN165-1A+++
Versie NL 11/2017 Pagina 20 van 26
