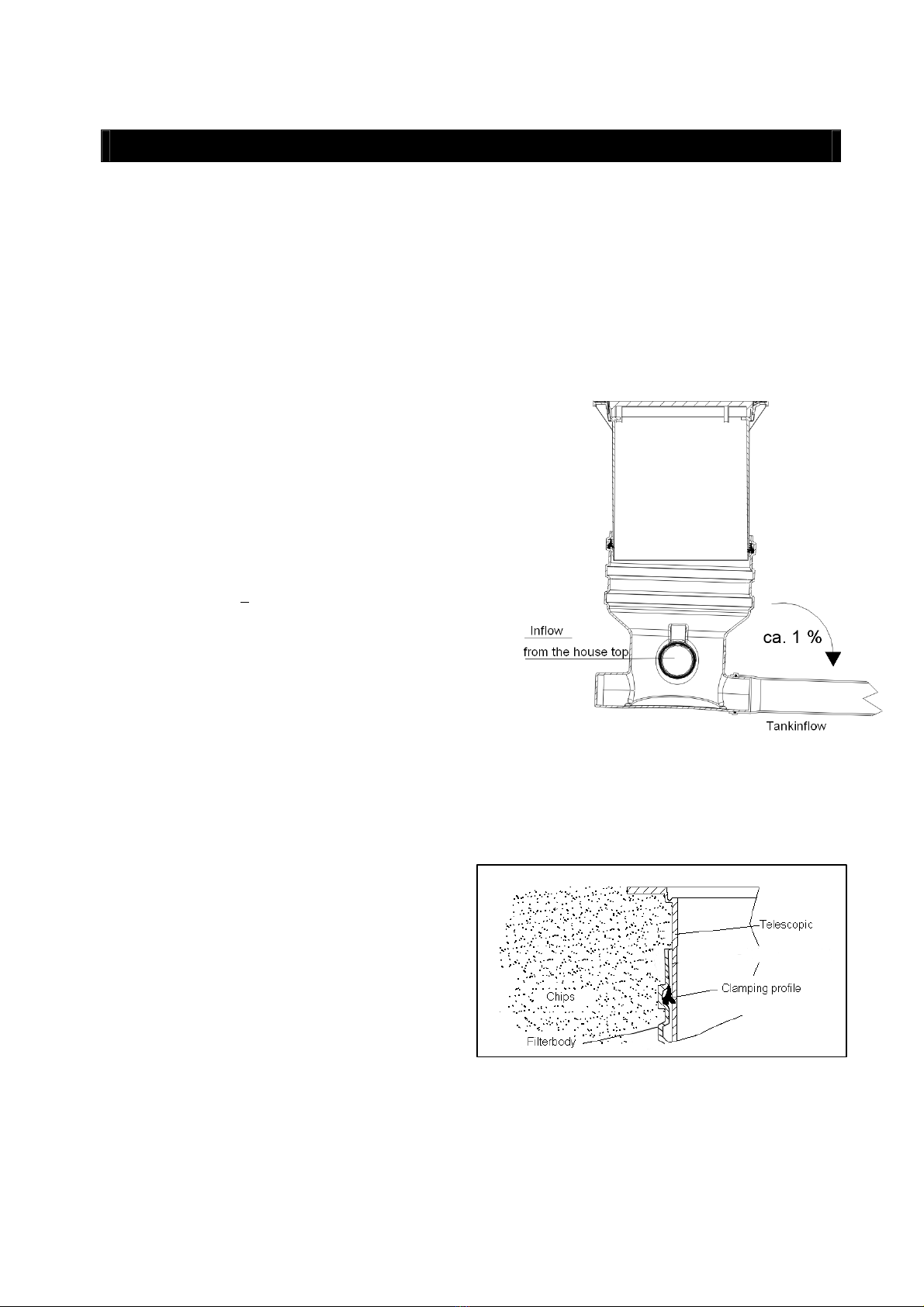

Zulaufseite Überlaufseite
Dichtring
Fließrichtung
Dichtring
Pfeilmarkierung
unter der
Dichtung
Lippe
6. Inbetriebnahme und Wartung
6.1 Inbetriebnahme
Vor Inbetriebnahme ist die Siebfläche gründlich mit einem
fettlösenden Putzmittel zu reinigen. Alternativ ist auch eine
Reinigung in der Geschirrspülmaschine (40° - max. 60°)
möglich. Schmutz, der durch die Montage ins
Filtergehäuse gelangt ist, ist zu entfernen.
Der Siebeinsatz funktioniert aufgrund der Siebstruktur nur
in einer bestimmten Fließrichtung, diese ist durch eine
Pfeilmarkierung im Metallring auf der Zulaufseite kenntlich
gemacht. Beim Einsetzen der Filterpatrone darauf achten,
dass die Verbindungsnaht der Siebfläche oben liegt.
6.2 Wartung
Die gesamte Anlage ist mind. alle drei Monate auf
Dichtheit, Sauberkeit und Standsicherheit zu überprüfen.
Um eine gleichmäßig hohe Wasserausbeute zu
gewährleisten ist die Siebfläche in regelmäßigen
Abständen auf Verschmutzungen zu prüfen und ggf. zu
reinigen. Bei Wartungen am integrierten Filter ist
zusätzlich der Überlaufsiphon regelmäßig zu kontrollieren
und zu reinigen.
7. Wirkungsgrad
Bei einem normalen Regen von 150 l/s je ha fällt
auf eine Dachfläche von 150 m² ca. 2,25 l/s, das
entspricht 135 l/min.
Der SUPRA®-Filter hat bei diesem
Volumenstrom einen Wirkungsgrad von 99 %, d.
h. in der Praxis, dass ein Erdtank mit 4000 L
Volumen in ca. 30 Minuten komplett gefüllt ist.
8. Montage Reinigungseinheit
Die Messing Düse ¾“ wird in die vorgesehene Öffnung auf
der Zulaufseite des Filtergehäuses eingesetzt und von
außen mit dem Messing-Bogen fixiert. Anschließend die
Messing-Schlauchtülle mit Überwurfmutter aufschrauben
und mit dem Schlauch (bauseits) verbinden. Der Schlauch
wird durch das Leerrohr zur Pumpe geführt und auf der
Druckseite nach einem Absperrhahn mit der Druckleitung
verbunden.
Wirkungsgrad [%] / Volumenstrom [l/min]
86
88
90
92
94
96
98
100
102
1234
Volumenstrom [100 l/min]
Wirkungsgrad [%]
Garantia
, eine Handelsmarke der Otto Graf GmbH
