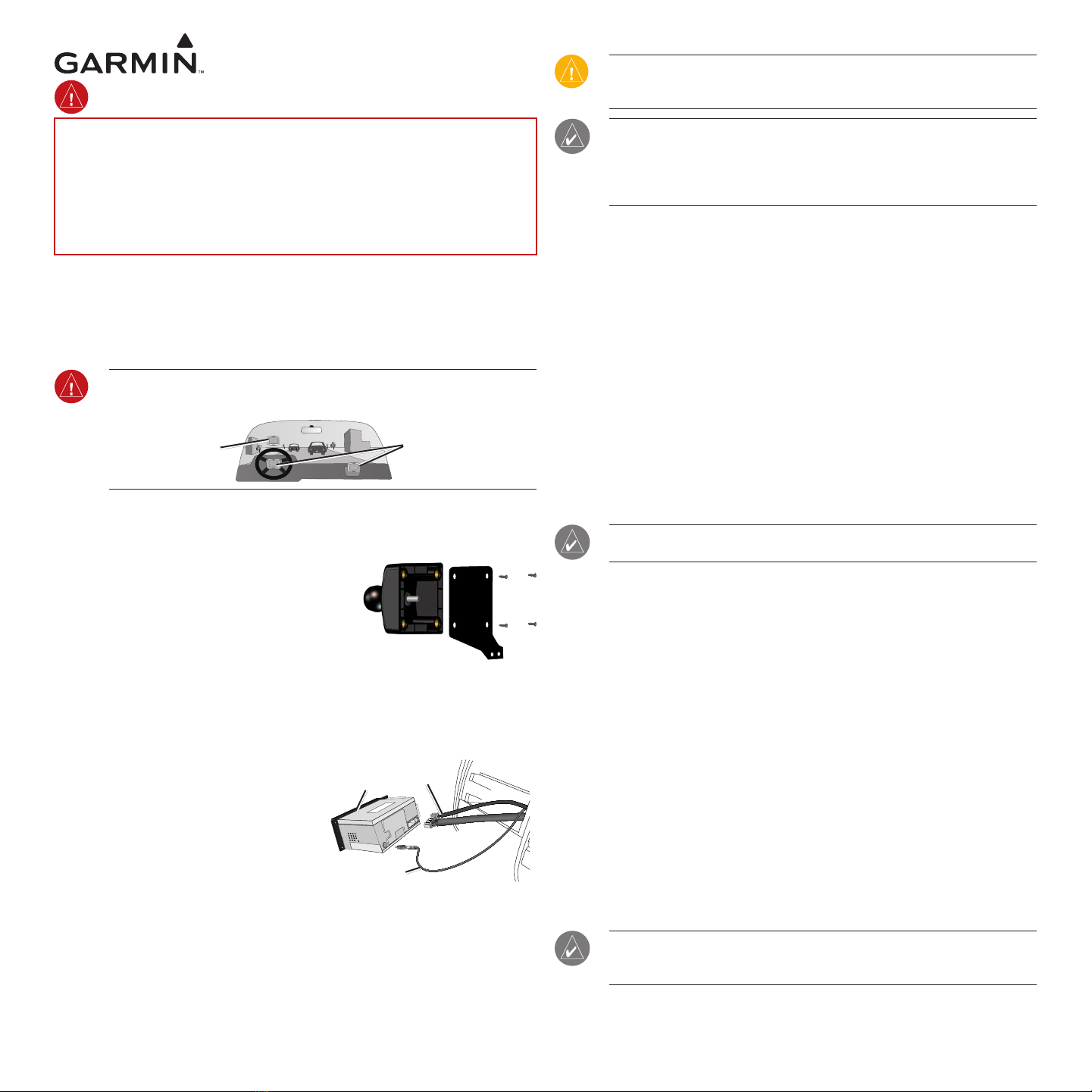

VIB 10/11 InstallatIonsguIde
Varning
Om du inte undviker följande farliga situationer
kan det resultera i en olycka eller kollision som kan
sluta med dödsfall eller allvarlig personskada.
Försök inte montera eller serva VIB om du inte är
en professionell elektronikinstallatör. Montering
eller service av enheten utan utbildning och
erfarenhet av elektronisk utrustning och biltillbehör
kan vara farligt och utsätta dig för risk för
elektriska stötar eller andra faror.
•
Du tar allt ansvar och alla risker för eventuella
skador som uppkommer på bilen och överträdelser
av gällande garantier pga. ditt monteringsarbete.
Garmin friskriver sig från allt ansvar för förluster,
olyckor eller skador som uppkommer av
monteringsaktiviteter.
Öppna inte VIB och skruva aldrig bort höljets
skruvar. Det ogiltigförklarar garantin.
•
•
Montera det Integrerade fästet (tIllVal)
Med det medföljande fästet kan du montera GPS-fästet i bilen på ett mer permanent
och integrerat sätt. Man måste inte använda den här fästet. Om användaren vill
använda det fäste som medföljer GPS-navigatorn eller ett tillbehörsfäste från
Garmin behöver du inte montera detta integrerade fäste.
VARNING! När du väljer plats för det integrerade fästet måste du se till att
GPS-navigatorn och fästet inte hindrar förarens sikt eller hantering av t.ex.
ratten eller andra reglage. Får ej placeras framför eller ovanför krockkuddar.
Montera inte där
förarens synfält
blockeras.
Får ej monteras
framför det ställe
där fordonets
krockkudde utlöses.
Du behöver ett fordonsanpassat bilfäste med ett standard AMPS 4-hålmönster.
Bilfästen kan fås från era leverantörer, t.ex. RAM (www.ram-mount.com),
Panavise (www.panavise.com) och Pro.Fit (www.pro-t-intl.com)
Steg 1: montera fästet
Montera det medföljande fästet på tredjepartsfästet
med de fyra medföljande skruvarna. Kulleden ska
vara riktad mot bilens stolar.
Steg 2: montera fästet från tredje part
Följ tillverkarens monteringsinstruktioner för fästet.
Installera VIB 10/11
Steg 1: förbered instrumentbrädan
Kontrollera att stereon tar emot FM-signaler och
att antennen fungerar på rätt sätt
(endast VIB 11).
Ta bort dekorpanelen eller andra delar
av instrumentbrädan. Ta bort bilens
stereo. Koppla bort antennkabeln och
kabelstammen.
Steg 2: anslut högtalaren och strömkablarna
VIB-kabelstammen använder EIA-standardfärgkoder. Se kabelschemat på baksidan.
Anslut de blottade ändarna av 24-stiftskontakten till bilens ström, stereo och
högtalare. Det nns även bilspecika kabelstammar från andra leverantörer som
förenklar monteringen (www.metraonline.com).
VARNING! VIB-högtalarutgångarna är för differentialsignaler. Anslut VIB-
högtalarutgångarna direkt till bilens högtalare eller till högnivåingång på en
ljudförstärkare. Knäppande ljud kan höras om VIB inte installeras på rätt sätt.
OBS! Den bruna ”utnivåledningen” (stift 9) begränsar antalet
navigeringsanvisningar när ledningen är jordad. Det kan vara bra att jorda
ledningen om du ansluter VIB till en högnivåingång på en ljudförstärkare. Om
du vill uppnå maximalt antal navigeringsanvisningar ska du inte ansluta den här
ledningen och se till att den inte kommer i kontakt med marken.
Steg 3: anslut ljudkablar (tillval)
Om du vill lyssna på MP3-ler från GPS-navigatorn i bilens högtalare ansluter du
RCA-kablar (medföljer ej) till Audio Out-utgångarna på VIB och stereons AUX-
ingång. Anslutningen Video In på VIB är avsedd för framtida användningsområden.
Steg 4: anslut FM TMC-kablarna (endast VIB 11)
Om du monterar en VIB 11 med integrerad FM TMC-mottagare ansluter
du antennadapterkablarna. VIB ansluts i serie med antennen. Välj rätt par
antennadapterkablar genom att matcha kontakterna till bilens antennanslutning
och stereons antennanslutning.
1. Anslut bilens antenn till rätt adapterkabel. Anslut Fakra-kontakten till Ant. In-
ingången på VIB 11. Fakra-kontakten låses på plats. Se illustrationerna ”VIB 11
Antennanslutningar” på baksidan.
2. Anslut Fakra-kontakten på adapterkabeln till. Ant. Out-utgången på VIB 11.
Anslut rätt adapterkabel till stereons antennanslutning. Se illustrationerna ”VIB 11
Antennanslutningar” på baksidan.
OBS! Kontrollera installationen genom att slå på bilens stereo. Om du kan höra
ljud från en FM-radiostation har du anslutit VIB 11 på rätt sätt.
Steg 5: led GPS-strömkabeln
Anslut GPS-navigatorns kabelstam till To PND-anslutningen på VIB. Led kabeln
fram till GPS-navigatorn. Försök få kabeln utom synhåll så mycket som möjligt
genom att leda den genom bentliga öppningar i handsfacket, dekorpanelen eller
ventilationsutsläppet.
Steg 6: montera VIB
När alla kabelanslutningar är gjorda och GPS-strömkabeln är dragen på rätt sätt,
sätter du fast VIB bakom stereon med skruvar eller kabelband.
Steg 7: sätt tillbaka instrumentbrädan
När du är klar sätter du tillbaka stereon och alla instrumentbrädans delar på sina
platser.
Montera gPs-naVIgatorn
Sätt strömkabeln från VIB i strömkontakten på GPS-navigatorns baksida eller vagga.
Passa in kulan på fästet med sockeln på GPS-navigatorn eller GPS-navigatorns
vagga. Snäpp fast GPS-navigatorn eller vaggan på kulfästet. Mer information nns i
GPS-navigatorns dokumentation.
OBS! Om du ska använda GPS-navigatorn med VIB måste du uppdatera GPS-
navigatorns programvara. Mer information nns i referenshandboken för VIB
och GPS-navigatorns dokumentation.
Stereo
Antennkabel
Kabelstam
© 2006–2007 Garmin Ltd. eller dess dotterbolag Artikelnummer 190-00767-39 Rev. A

Varning
Om du inte undviker följande farliga situationer kan det resultera i en olycka eller
kollision som kan sluta med dödsfall eller allvarlig personskada.
Öppna inte VIB och skruva aldrig bort höljets skruvar. Det ogiltigförklarar garantin.
När du förlänger tändnings-, batteri- eller jordledningar måste du använda bilklassade
ledningar eller andra ledningar med AWG 18 (0,75 mm2) eller mer.
Anslut tätningsledningarna till en strömkälla som kan slås på och stängas av med
tändningsnyckeln. Om du ansluter tändningsledningen till en strömkälla med en konstant
spänningsförsörjning, t.ex. batteriledningarna, kan bilens batteri förbrukas.
•
•
•
Se till att du jordar VIB till bilens chassi.
Sätt fast alla kablar med kabelklämmor eller eltejp. Isolera ledningar som inte är anslutna
- lämna inga ledningar blottade.
Låt inte anslutna ledningar som inte är anslutna eller terminaler komma i kontakt med
metallytor på bilen eller andra ytor som kan leda elektricitet.
Utsätt inte enheten för vatten eller andra vätskor. Enheten är inte vattentät.
Montera inte enheten där den utsätts för direkt solljus, stark värme, kraftig fukt eller damm.
•
•
•
•
•
OBS! Det kan nnas er signaler från stereon som
inte visas på det här schemat. Alla sådana signaler
ska anslutas direkt tillbaka till stereon.
1
2
23
24
VIB 10/11 24-
stiftskontakt
Omvänt in 1
Tyst ut 2
Jord in 3
Jord in 4
12 VDC in 5
12 VDC in 6
Tändning 7
Utnivå 8
VB (-) ut 9
VB (+) ut 10
HB (-) ut 11
HB (+) ut 12
VF (-) ut 13
VF (+) ut 14
HF (-) ut 15
HF (+) ut 16
VB (-) in 17
VB (+) in 18
HB (-) in 19
HB (+) in 20
VF (-) in 21
VF (+) in 22
HF (-) in 23
HF (+) in 24 Grå
Grå/svart
Vit
Vit/svart
Lila
Lila/svart
Grön
Grön/svart
Grå
Grå/svart
Vit
Vit/svart
Lila
Lila/svart
Grön
Grön/svart
Rött
Gul
Gul
Svart
Svart
Ljusgrön
Rosa
Brun
Valfritt
Valfritt
Stereo
Tändning
12 VDC
Jord
Fordon
Tändning
12 VDC
Jord
Fordonshögtalare
VB (-)
VB (+)
HB (-)
HB (+)
VF (-)
VF (+)
HF (-)
HF (+)
Stereosystem ut
VB (-)
VB (+)
HB (-)
HB (+)
VF (-)
VF (+)
HF (-)
HF (+)
Jord för lågnivåutgång,
Flytande för högnivåutgång
Fakra till VIB 11
Ant. In
adapter
till antenn Bilens antenn
Till antennadapterkabel
Fakra till VIB 11
Ant. Out
adapter
till stereo
Stereons
antennanslutning
Till stereoadapterkabel
VIB 11 Antennanslutningar
Video In
(för framtida
användning)
To PND
(GPS-navigator)
Ant Out
till stereons
antennanslutning
(endast VIB 11)
Ant In från bilens antenn
(Endast VIB 11)
Audio Out
(tillval)
Till stereons
bilkablage
(24-stiftskontakt)
VIB 10/11 Kontakter
VIB 10/11 Kabelschema
VIB 10/11 24-stiftskontakt
