GASLAND chef BI30SP User manual

Model No. : BI30SP
Built-in Range Hood
Instruction for Installation and Use
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418
Important! Read these instructions for installation and use carefully.
Keep these instructions for future reference. Any questions regarding
the operation, maintenance service or warranty of the appliance
should be directed to GASLAND chef.

1
Recommendations And Suggestions
Installation
1. Before servicing or cleaning the unit, unplug or disconnect the range hood from the power
supply.
2. To reduce the risk of a range top grease fire:
A. Never leave surface units unattended at high settings. Over-boiling causes smoke and
greasy spillovers that may ignite. Heat oils slowly on low or medium settings.
B. Always turn hood ON when cooking at high heat or when flambeing food(i.e. Crepes
Suzette, Cherries Jubilee, Peppercorn Beef Flambe).
C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or
filter.
D. Use proper pan size. Always use cookware appropriate for the size of the surface element.
3. To reduce the risk of injury to persons in the event of a range top grease fire, observe the
following:
A. Smother flames with a close-fitting lid, cookie sheet, or metal tray, then turn off the burner.
Be careful to prevent burns. If the flames do not extinguish immediately. Evacuate and call
the fire department.
B. Never pick up a flaming pan. You may be burned.
C. Do not use water, including wet dishcloths or towels, a violent steam explosion will happen.
D. Use an extinguisher only if:
1) You know you have a class ABC extinguisher, and you already know how to operate it.
2) The fire is small and stayed in the area where it started.
3) The fire department has been called.
4) You can fight the fire and have a way to an exit.
4. To reduce the risk of fire or electric shock, do not use this fan with any solid-state speed
control device.
5. To provide protection against electric shock, connect to properly grounded outlets only.
Caution: For general ventilating use only. Do not use to exhaust hazardous or explosive materials
and vapors.
Product Specification & Technical Parameters
Model No.
Item No.
Rated Voltage
Current
Light Power
Motor Power
Total Power
Air outlet diameter
BI30SP
UT0776E-0108
120V/60Hz
2.5A
LED 2*2W
230W
234W
6''
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418

2
Recommendations And Suggestions
Installation
• The manufacturer will not be held liable for any damages resulting from incorrect or improper
installation.
• Please read this instruction manual before installing and using this range hood. Please keep this
instruction manual in a safe place for future reference.
• Only a qualified and trained service technician can undertake the work of installation and
servicing.
• Check that the main voltage corresponds to the one indicated on the rating plate fixed inside
the hood.
• If the hood is used in conjunction with non-electrical appliances(e.g. gas burning appliances), a
sufficient degree of ventilation must be guaranteed in the room in order to prevent the
backflow of exhaust gas. The kitchen must have an opening directly connected with the open
air in order to guarantee the entry of clean air.
• The minimum distance is 25 �/₂'' from the range hood to a cooker including gas range and
electric range.
Notice: Two or more people are required to install or move this appliance. Failure to do so can
cause physical injuries.
Use
• The range hood has been designed only for domestic need to eliminate kitchen fumes.
• Never use the hood for purposes other than those for which it was designed.
• Never leave high open flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only; making sure that it does
not engulf the pan sides.
• Deep fat fryer must be continuously monitored during use: overheated oil can burst into flame.
• The hood should not be used by children or persons who are not instructed in its correct use.
Maintenance
• Proper maintenance of the range hood will assure proper performance of the unit.
• Disconnect the hood from the main power supply before carrying out any maintenance work.
• Clean and/or replace aluminum grease filters and activated charcoal filters after specified period
of time.
• Clean the hood using a damp cloth and a neutral liquid detergent.
• Disposal: Do not dispose this product as unsorted municipal waste. Collecting such waste
separately for special treatment is necessary.
Warning
• In certain circumstances electrical appliances may be a danger cause.
• Do not check the status of the filters while the cooker hood is operating.
• Do not touch the light bulbs while the cooker hood is operating.
• Do not disconnect the appliance with wet hands.
• To reduce the risk of fire or electric shock, do not use this fan with any solid-state speed control
device.
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418

3
• Avoid free flame, as it may cause a fire hazard and do damage to the filters.
• Constantly check frying food to prevent the overheated oil from becoming a fire hazard.
• Disconnect the electrical plug prior to any maintenance or servicing.
• Children cannot recognize the risks of electrical appliances. Therefore, children can only use the
appliance under supervision of adults. And it's better to keep this appliance out of the reach
from children.
• To reduce the risk of fire, electric shock, or injury to persons, observe the following:
a) Installation work of the appliance and electrical wiring must be done by qualified person(s) in
accordance with all applicable codes and standards, including fire-rated construction
requirements.
b) Sufficient air is needed for proper combustion and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent the backflow of exhaust gas.
c) When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden
utilities.
d) Ducted fans must always be vented to the outdoors.
• Don’t use this product outdoors.
• This appliance is not intended for use by persons(including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use of the appliance by a person responsible for
their safety. Children should be supervised to ensure that they do not play with the appliance.
• There shall be adequate ventilation of the room when the range hood is used at the same time
with appliances burning gas or other fuels.
• There is a fire risk if cleaning is not carried out in accordance with instructions.
• The exhaust air must not be discharged into a flue which is used for exhausting fumes from
appliances burning gas or other fuels.

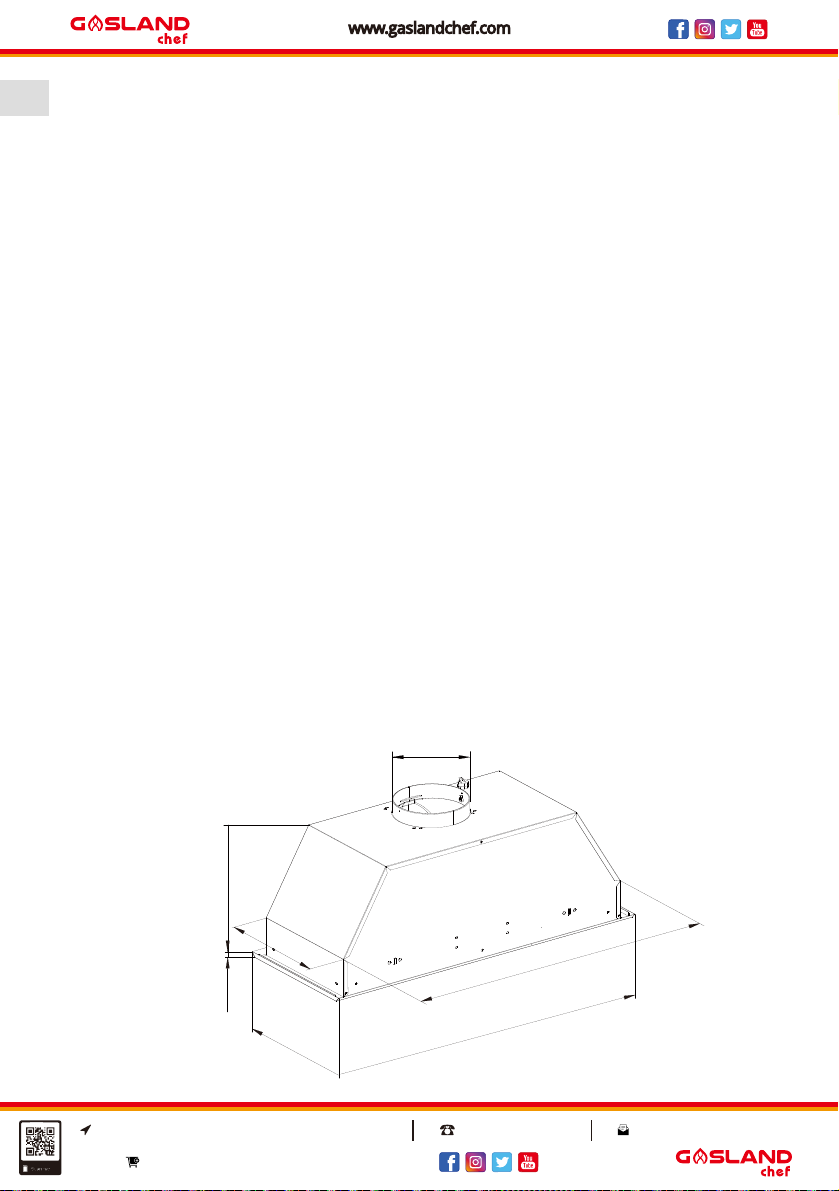

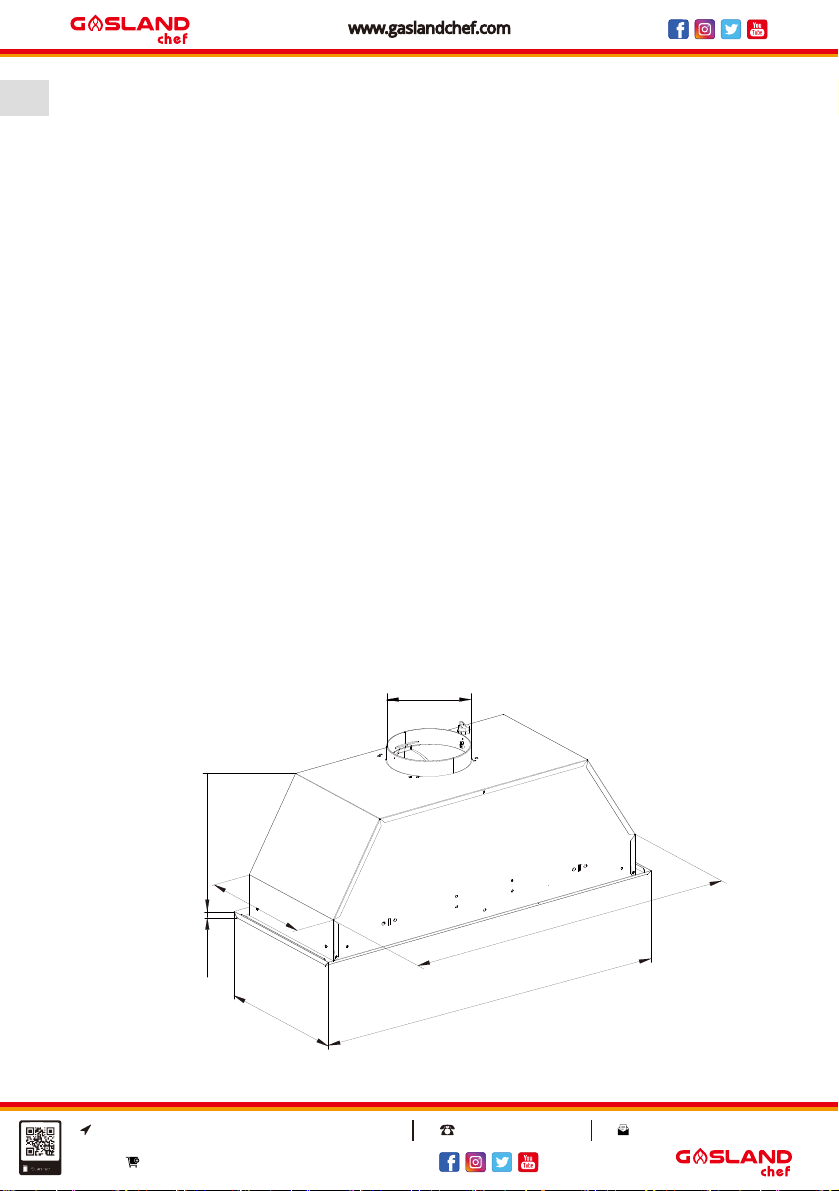

Dimensions
6″
���″
9 ″
3
/
8
10 ″
1
/
16
11 ″
1
/4
27�″
11
/
16
29 ″
1
/2
3/8
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418

4

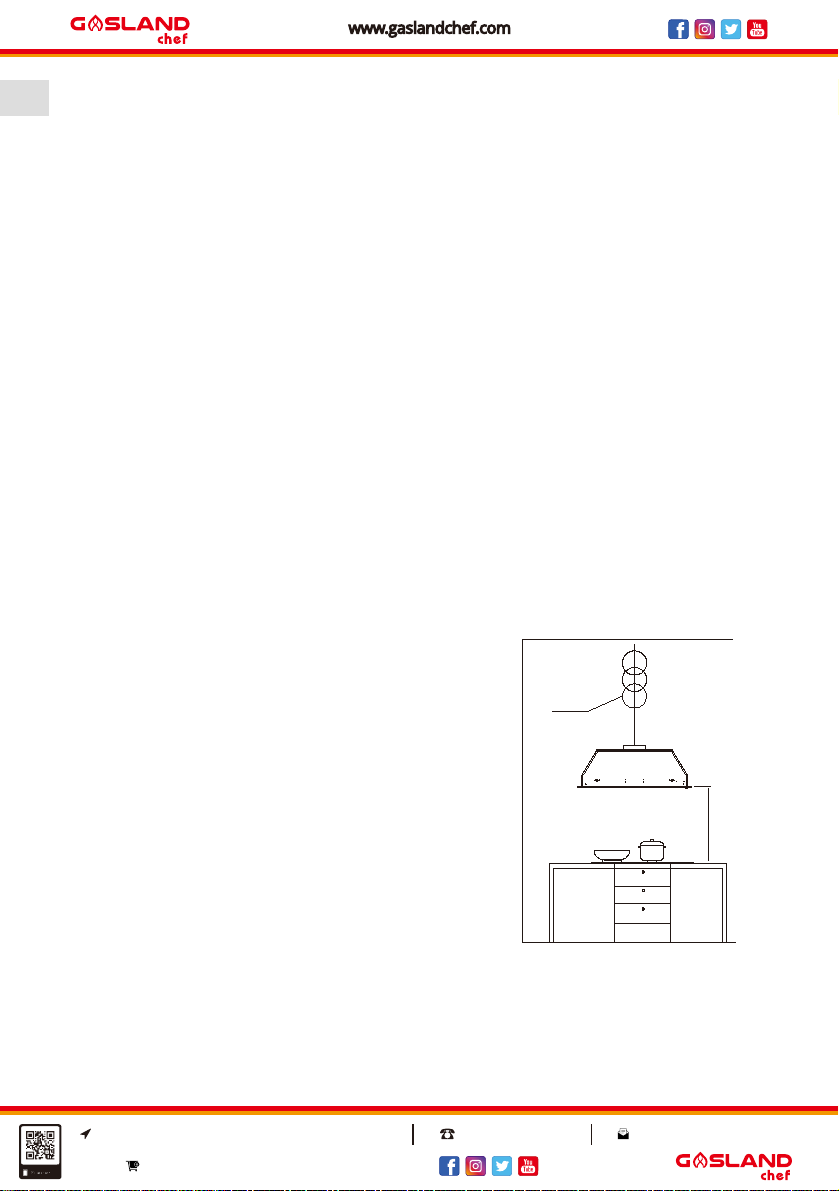

Install The Ductwork
Ducting
The hood draws the cooking air saturated with fumes and
odor, through the grease filters and then expels it to the
outside through an outlet pipe.
Caution: To reduce the risk of fire, the use of metal
ductwork is favored. Do not use ductwork made of
flammable material to transport exhaust air.
1. Decide where the ductwork will run between the hood
and the outside.
2. A straight, short duct run will allow the hood to perform
most efficiently.
3. Long duct runs, elbows, and transitions will reduce the
performance of the hood. Use as few of them as possible.
Larger ducting may be required for best performance with
longer duct runs.
4. The air must not be discharged into a flue that is used for
exhausting fume from appliances burning gas or other fuels. Regulations concerning the
discharge of air must be followed. Check with the local authority and building codes for exhaust
ducting requirements.
5. Install a roof/wall cap. Connect round metal ductwork to cap and work back towards hood
location.
- Off
- Low Speed
- Medium Speed
- High Speed
- Light
Model No. (Item No. )
BI30SP (UT0775E-0108)
Hood
Round elbow
Wall cap
min 25�/₂”
Roof cap
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418
Installation & Use
Operation of Controls
The hood is operated by using the push button/touch control on the front panel.
The light switch turns the lamps on and off.
The blower switch turns the blower on to three speed settings:
Grease Filters
The grease filters should be cleaned frequently. Use a warm detergent solution. Grease filters are
washable.

5
Electrical Connection
• Electrical wiring must be done by a qualified person in accordance with all applicable codes and
standards. Turn off electrical power at service entrance before wiring.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or
similarly qualified persons in order to avoid a hazard.
• Do not use the plug and an extension cord other that the ones initially supplied with the hood.
Warning
1. To reduce the risk of fire, use only metal ductwork.
2. This appliance must be grounded. In the event of an electrical short circuit, grounding reduces
the risk of electric shock by providing an escape wire for the electric current. This appliance is
equipped with a cord having a grounding wire with a grounding plug. The plug must be
plugged into an outlet that is properly installed and grounded.
Warning: Improper grounding can result in a risk of electric shock. Consult a qualified electrician if
the grounding instructions are not completely understood or if doubt about whether the appliance
is properly grounded exists. Do not use an extension cord. If the power supply cord is too short,
have a qualified electrician install an outlet near the appliance.
Caution: To reduce risk of fire and to properly exhaust air, be sure to duct air outside.
Do not vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.
Install The Hood
Before beginning the installation, we advise you to remove
the aluminum filter at the bottom, to better handle the hood.
Before attaching it, the outlet exhaust duct for air evacuation
to the outside must be installed. Use an outlet exhaust duct with:
• Minimum possible bends (maximum angle of bend: 90°);
• Certified material (according to local, building and fire
regulations);
• As smooth as possible inside.
It is also advisable to avoid any drastic changes in duct
cross-section (recommended diameter: 6�/₈”)
Drill the hole in the wall for the air outlet (6�/₂” diameter)
referring to picture here on the right where the various
possible measurements are indicated.
Decide on the position of the hole for the air outlet: the hole
could be anywhere in the ceiling according to your requirements, but must be in vertical line with
your hood. Bear in mind that the hood can only expel air through the top air outlet.
min 25�/₂”
�/₂”
Φ6
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418

6
Fitting under wall unit
Note 1: Before attaching the hood to the wall unit, drill a hole of 6 �/₂＂diameter into the wall unit.
Note 2: In any case, check the position of the power outlet where the power cable will run, since a
hole might have to be made in the wall unit to accommodate it.
1. Take off the aluminum filter from the hood body as shown on PIC. 1.
2. Unscrew 2 screws as shown on PIC. 2, and take off the front panel from the hood body.
3. Have the cut-out size for the wall unit according to PIC. 3. Hold up the body and insert the
hood body into the wall unit as shown on PIC. 3.
4. Fix the hood body to the wall unit with 4 screws ST3.9*25 as shown on PIC. 4.
5. Install the front panel back to position with 2 screws M4*8 as shown on PIC. 5.
6. Install the aluminum filter back to position.
7. Fix the flexible pipe to the air outlet with 2 screws ST2.9*6. Then the installation is done.
2.Unscrew the screws M4*8 and take out the SS panel.1.Take out the aluminum filter.
screws M4*8(2pcs)
3.Insert the hood body to the wall unit.
Board of wall unit
4.Fix the hood body to the wall unit with screws.
Screws 3.9*25 (4pcs)
5.Install the SS panel back to position. 6.Install the aluminum filter
7.Fix the pipe to the air outlet.
Screws M4*8 (2pcs) Aluminum filter
Screws 2.9*6 (2pcs)
27.8″
10 .2″
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418

N ° de modèle: BI30SP
Hotte de Cuisine Intégrée
Instruction pour l'installation et l'utilisation
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418
Important! Lisez attentivement ces instructions d’installation
et d’utilisation. Conservez ces instructions pour une future
référence. Toute question relative à l'utilisation, au service
d'entretien ou à la garantie de l'appareil doit être adressée
à GASLAND chef.

1
Spécifications du produit et paramètres techniques
Numéro de modèle.
Numéro d'article.
Tension nominale
Courant électrique
Puissance de la Lumière
Puissance du moteur
Puissance totale
Diamètre de la sortie d'air
BI30SP
UT0776E-0108
120V/60Hz
2.5A
LED 2*2W
230W
234W
6''
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418
Lire Et Conserver Ces Instructions
Avertissement
1. Avant de réparer ou de nettoyer l’appareil, veuillez le débrancher ou mettre l'alimentation
électrique hors tension.
2. Pour réduire le risque d'un feu de graisse au niveau de la hotte:
A. Ne laissez jamais les unités de cuisson à des réglages élevés sans surveillance. Les
débordements par bouillonnement et les déversements graisseux peuvent s'enflammer.
Chauffer les huiles lentement sur des réglages bas ou moyens.
B. Toujours mettre la hotte en marche lorsque vous cuisinez à feu vif ou lorsque vous flambez
(C.-à-d., crêpes Suzette, cerises Jubilées, bœuf flambé au poivre).
C. Nettoyez les ventilateurs fréquemment. La graisse ne doit pas s'accumuler dans le
ventilateur ou le filtre.
D. Utilisez une casserole de taille appropriée. Toujours utiliser des ustensiles de cuisson
adaptés à la taille de l'élément de surface.
3. Pour réduire les risques de blessures en cas d'un feu de graisse dans la hotte, respectez ce qui
suit:
A. Étouffez les flammes avec un couvercle bien ajusté , une plaque à biscuits ou un plateau en
métal, puis éteignez le brûleur. Soyez Prudent pour prévenir les brûlures. Si les flammes ne
s'éteignent pas immédiatement. Évacuez et appelez le service des incendies.
B. Ne prenez jamais une casserole en flammes - vous risquez de vous brûler.
C. N’utilisez pas d'eau, y compris les torchons humides ou serviettes mouillées - une violente
explosion de vapeur va s’engendrer.
D. Utilisez un extincteur seulement si:
1) Vous savez que vous possédez un extincteur de classe ABC et connaissez déjà comment le
faire fonctionner.
2) Le feu est petit et contenu dans la zone où il s’est déclaré.
3) Le service d'incendie a déjà été prévenu.
4) Vous pouvez combattre le feu tout en ayant accès à une sortie.
4. Pour réduire les risques d’incendie ou de décharges électriques, n’utilisez pas ce ventilateur
avec tout dispositif solide de contrôle de vitesse.
5. Pour vous protéger contre les décharges électriques, ne branchez l’appareil qu’à des prises
correctement mises à la terre.
Mise en garde: Utiliser pour la ventilation générale seulement. Ne pas utiliser pour évacuer des
matières et vapeurs dangereuses ou explosives.

2
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418
Recommandations Et Suggestions
Installation
• Le fabricant ne sera pas tenu responsable des dommages résultant d'une installation incorrecte
ou inappropriée.
• Veuillez lire ce manuel d'instructions avant d'installer et d'utiliser cette hotte. Veuillez conserver
ce manuel d’instructions dans un endroit sûr pour référence ultérieure.
• Seul un technicien qualifié et formé peut entreprendre les travaux d’installation et de
maintenance.
• Vérifiez que la tension générale correspond à celle indiquée sur la plaque signalétique apposée
à l'intérieur de la hotte.
• Si la hotte est utilisée avec des appareils non électriques (par ex., appareils à gaz ), il faut
assurer un degré de ventilation suffisant dans la pièce afin d'éviter le reflux des gaz
d'échappement. La cuisine doit avoir une ouverture directement reliée à l’air libre afin de
garantir l'entrée d'air pur.
• La distance minimale entre la hotte et la cuisinière est de 25 ½ po (64,8 cm), qu’il s’agisse d’une
cuisinière à gaz ou d’une cuisinière électrique.
Remarque: Deux personnes ou plus sont nécessaires pour installer ou déplacer cet appareil. Le
non-respect de cette consigne peut entraîner des blessures corporelles.
Utilisation
• La hotte de cuisinière a été conçue uniquement pour un usage domestique afin d'éliminer les
vapeurs de cuisine.
• Ne jamais utiliser la hotte à des fins autres que celles pour lesquelles elle a été conçue.
• Ne laissez jamais de grandes flammes nues sous la hotte lorsqu'elle est en marche.
• Réglez l'intensité de la flamme pour la diriger sur le fond de la casserole seulement; s'assurer
qu'elle ne se répand pas sur les côtés de la casserole.
• Une friteuse doit être surveillée en permanence pendant l'utilisation: l'huile surchauffée peut
s'enflammer.
• La hotte ne doit pas être utilisée par des enfants ou des personnes qui ne sont pas informées
sur la manière de bien l’utiliser.
Entretien
• Le bon entretien de la hotte garantira le bon fonctionnement de l'appareil.
• Débranchez la hotte de l'alimentation principale avant d'effectuer tout travail d'entretien.
• Nettoyer et/ou remplacer les filtres à graisse en aluminium et les filtres à charbon actif après la
période spécifiée.
• Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre.
• Élimination: Ne pas jeter ce produit avec les déchets municipaux non triés. La collecte
sélective de ces déchets en vue d'un traitement spécial est nécessaire.
Avertissement
• Dans certains cas, les appareils électriques peuvent constituer un danger.
• Ne vérifiez pas l’état des filtres pendant le fonctionnement de la hotte.
• Ne touchez pas aux ampoules lors de l'utilisation de l'appareil.

3
Dimensions 6″
���″
9 ″
3
/
8
10 ″
1
/
16
11 ″
1
/
4
27�″
11
/
16
29 ″
1
/
2
3/8
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418
• Ne débranchez pas l'appareil avec les mains mouillées.
• Pour réduire les risques d’incendie ou de décharges électriques, n’utilisez pas ce ventilateur avec
tout dispositif solide de contrôle de vitesse.
• Évitez la flamme libre, car cela pourrait endommager les filtres en cas d'incendie.
• Vérifiez constamment la friture des aliments pour éviter que l'huile surchauffée ne constitue un
déclencheur d'incendie.
• Débranchez la prise électrique avant tout entretien ou toute réparation.
• Les enfants ne peuvent pas reconnaître les risques liés aux appareils électriques. Par conséquent,
les enfants ne peuvent utiliser l'appareil qu’uniquement sous la surveillance d'adultes. Et il est
préférable de le maintenir hors de portée des enfants.
• Pour réduire le risque d'incendie, d'électrocution ou de blessures corporelles, respectez ce qui
suit:
a) Les travaux d'installation et le câblage électrique doivent être effectués par des personnes
qualifiées conformément à tous les codes et toutes les normes en vigueur, y compris les
exigences des structures résistantes au feu.
b) Il faut suffisamment d’air pour assurer une combustion correcte et une évacuation adéquate
des gaz par le conduit de cheminée de l’appareil à combustible, afin d’éviter les refoulements.
c) Lorsque vous coupez ou percez un mur ou un plafond, n'endommagez pas les câbles
électriques et autres utilitaires cachés.
d) Les ventilateurs avec conduits doivent toujours être évacués à l'extérieur.
• N’utilisez pas ce produit à l’extérieur.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des
capacités physiques, sensorielles ou mentales limitées, ou encore manquant d'expérience et de
connaissances, à moins qu'elles soient sous la surveillance ou qu’elles aient reçu des instructions
de la personne responsable de leur sécurité. Les enfants doivent être surveillés pour s'assurer
qu'ils ne jouent pas avec l'appareil.
• La pièce doit être suffisamment ventilée lorsque la hotte est utilisée en même temps que des
appareils à gaz ou autres combustibles.
• Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• L'air évacué ne doit pas être rejeté dans un conduit utilisé pour évacuer les fumées des appareils
à gaz ou autres combustibles.

4
Installer Le Conduit
Conduits d’évacuation
La hotte aspire l'air de cuisson saturé de fumées et d'odeurs
à travers les filtres à graisse, puis l'évacue vers l'extérieur
par une conduite de sortie.
Mise en garde: Pour réduire les risques d’incendie, il est
préférable d’utiliser des conduits en métal. Ne pas utiliser
de conduits en matériau inflammable pour acheminer
l'air d'évacuation.
1. Décidez où les conduits passeront entre la hotte et
l'extérieur.
2. Un conduit court et droit permettra à la hotte de
fonctionner plus efficacement.
3. Les conduits longs, les coudes et les transitions réduiront
les performances de la hotte. Utilisez-en le moins possible.
Des conduits au diamètre plus large peuvent être
nécessaires pour obtenir une performance optimale avec
des conduites pluslongues.
4. L'air ne doit pas être évacué dans une cheminée utilisée pour expulser la fumée d'appareils à
gaz ou à d'autres combustibles. Les réglementations concernant l'évacuation de l'air doivent
être respectées. Consultez les autorités locales et les codes du bâtiment pour connaître les
exigences relatives aux conduits d'évacuation.
5. Installez un capuchon de toit ou de mur. Connectez les conduits métalliques ronds au capuchon
et remontez vers l'emplacement de la hotte.
- Éteindre
- Bas Vitesse
- Vitesse Moyenne
- Haute Vitesse
- Lumière
Model No. (Item No. )
BI30SP (UT0775E-0108)
Capuche
Coude rond
Chapeau
de mur
min 25�/₂”
Toiture
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418
Installation et utilization
Fonctionnement des contrôles
Le capot est commandé à l’aide du bouton poussoir / de la commande tactile situé sur le
panneau avant.
L'interrupteur d'éclairage allume et éteint les lampes.
L’interrupteur de la soufflante allume la soufflante à trois vitesses:
Filtre à graisse
Le filtre à graisse doit être nettoyé fréquemment. Utilisez une solution détergente chaude. Les
filtres à graisse sont lavables.

5
Connexion électrique
• Le câblage électrique doit être effectué par une personne qualifiée conformément à tous les
codes et toutes les normes applicables. Coupez l'alimentation électrique à l'entrée de service
avant le câblage.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de
service ou une personne de qualification similaire afin d’éviter tout danger.
• N’utilisez une prise ou une rallonge autre que celles fournies avec la hotte.
Avertissement
1. Pour réduire les risques d'incendie, utilisez uniquement un conduit en métal.
2. Cet appareil doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit le
risque de décharge électrique en fournissant un fil d’évacuation pour le courant électrique. Cet
appareil est équipé d’un cordon avec un fil de terre et une fiche de mise à la terre. La fiche doit
être branchée dans une prise de courant correctement installée et mise à la terre.
Avertissement: Une mise à la terre incorrecte peut entraîner un risque de décharge électrique.
Consultez un électricien qualifié si les instructions de mise à la terre ne sont pas parfaitement
comprises ou s'il existe un doute quant à la mise à la terre adéquate de l'appareil. N’utilisez pas de
rallonge. Si le cordon d'alimentation est trop court, demandez à un électricien qualifié d'installer
une prise près de l'appareil.
Mise en garde: Afin de réduire les risques d’incendie et d’évacuer l’air correctement, veillez à faire
évacuer l’air à l’extérieur. Ne pas rejeter l'air évacué dans les espaces situés à l'intérieur des murs,
des plafonds, des greniers ou dans les vides sanitaires ou les garages.
Installer La Hotte
Avant de commencer l’installation et de mieux manipuler la
hotte, il est conseillé de retirer le filtre en aluminium. Avant
la fixation, le conduit d'évacuation pour rejeter l'air vers
l'extérieur doit être installé. Utilisez un conduit d’évacuation:
• Ayant un nombre minimum de courbures (angle de
courbure maximum de 90°);
• Faits de matériaux certifiés (selon les réglementations locales,
de construction et de résistance au feu);
• Aussi lisse que possible à l'intérieur.
Il est toujours recommandé d’éviter toute modification
radicale de la section transversale du conduit : (diamètre
recommandé: 6�/₈”).
Percez le trou dans le mur pour la sortie d’air (6�/₂“ de
diamètre) en vous référant à l’image ci-contre, à droite, où
différentes mesures possibles sont indiquées.
Percez le trou dans le mur pour la sortie d’air (6�/₂” de diamètre) en vous référant à l’image
ci-contre, à droite, où différentes mesures possibles sont indiquées.
min 25�/₂”
�/₂”
Φ6
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418

6
Montage sous l'unité murale
Remarque 1: Avant de fixer la hotte au mur, percez un trou de 6½” de diamètre dans le mur.
Remarque 2: Dans tous les cas, vérifiez la position de la prise de courant sur laquelle le câble
d’alimentation sera raccordé, puisqu’un trou devra éventuellement être percé dans
l’unité murale pour l'accueillir.
1.Retirez le filtre en aluminium du corps de la hotte, comme indiqué sur l’image1.
2.Dévissez les 2 vis comme indiqué sur l’image 2 et retirez le panneau avant du corps de la hotte.
3.Définissez la taille de la découpe de l'unité murale selon l’image 3.Tenez le corps et insérez le
corps de la hotte dans l'unité murale, comme indiqué sur l’image 3.
4.Fixez le corps de la hotte à l'unité murale avec 4 vis ST3.9 * 25 comme indiqué sur l’image 4.
5.Installez le panneau avant en position avec 2 vis M4 * 8, comme indiqué sur l’image 5.
6.Remettez le filtre en aluminium en place.
7.Fixez le tuyau flexible à la sortie d'air avec 2 vis ST2.9 * 6.Ainsi l'installation sera terminée.
2. Dévissez les vis M4 * 8 et retirez le panneau SS.1. Sortez le filtre en aluminium.
screws M4*8(2pcs)
3. Insérez le corps de la hotte dans l'unité murale.
Planche de mur unité
4. Fixez le corps de la hotte à l'unité murale avec des vis.
Vis 3.9 * 25 (4pcs)
5. Installez le panneau SS en arrière. 6. Installer le filtre en aluminium
7. Fixez le tuyau à la sortie d'air.
Vis M4 * 8 (2pcs) Aluminum filter
Vis ST2.9 * 6 (2pcs)
27.8″
10 .2″
[phone] [email protected]
www.gaslandchef.com
3330-A Marathon Ct Charleston, SC 29418
