Germania HWW VF 100 User manual

HWW VF 100
05323
GP VF 80 Set
05324
----------------------DE Originalbetriebsanleitung
----------------------GB Translation of the original instructions

HWW 800 VF
72505
GP 800 VF Set
06028
-
--------------DE Originalbetriebsanleitung
-
--------------GB Translation of the original instructions
-
--------------FR Traduction du mode d’emploi d’origine
-
---------------IT Traduzione del Manuale d’Uso originale
-
--------------NL Vertaling van de originele gebruiksaanwijzing
-
--------------CZ Překlad originálního návodu k provozu
-
--------------SK Preklad originálneho návodu na prevádzku
-
-------------HU Az eredeti használati utasítás fordítása
-
---------------SI Prevod originalnih navodil za uporabo
-
--------------HR Prijevodoriginalnog naputk a za uporabu.
-
--------------BG Преводна оригиналната инструкция
-
--------------RO Traducereamodului original de utilizare
-
--------------BA Prijevod originalnih uptstava za upotrebu.
GEWÄHRLEISTUNG
GUARANTEE
GARANTIE
GARANZIA
GARANTIE
ZÁRUKA
ZÁRUKA
JÓTÁLLÁS
DEUTSCH Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
LIEFERUMFANG | DELIVERED ITEMS |
HWW VF 100
05323
GP VF 80 Set
05324

IINBETRIEBNAHME STARTINGUP THE MACHINE MISE EN SERVICE MESSA IN FUNZIONE
INBEDRIJFSTELLING UVEDENÍ DO PROVOZU UVEDENIE DO PREVÁDZKY ÜZEMBE HELYEZÉS
UVEDBA V POGON PUŠTANJE U RAD    PUNEREA ÎN FUNCIUNE
PUŠTANJE U RAD ____________________________________________________________ 5
Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG |
SICHERHEITSHINWEISE | WARTUNG | GEWÄHRLEISTUNG |
SERVICE | EGKONFORMITÄTSERKLÄRUNG |
INSPEKTIONS UND WARTUNGSPLAN | STÖRUNGSSUCHE __________________________ 11
English TECHNICAL DATA | SPECIFIED CONDITIONS OF USE | EMERGENCY PROCEDURE |
SAFETY INSTRUCTIONS | MAINTENANCE | GUARANTEE | SERVICE |
ECDECLARATION OF CONFORMITY | INSPECTION AND MAINTENANCE PLAN |
DEFECTS SEARCHING _______________________________ 16
Original-Konformitätserklärung | EC-Declaration of Conformity | Déclaration de conformité CE | Dichiarazione di
conformità CE | EG-Conformiteitverklaring | Prohlášení o shodě EU | Vyhlásenie o zhode EÚ | Azonossági nyilatkozat EU |
Izjava o ustreznosti EU | Izjava o sukladnosti EU |      | Declaraie de conformitate UE |
Izjava o usklađenosti sa propisima EU______________________________________22

3

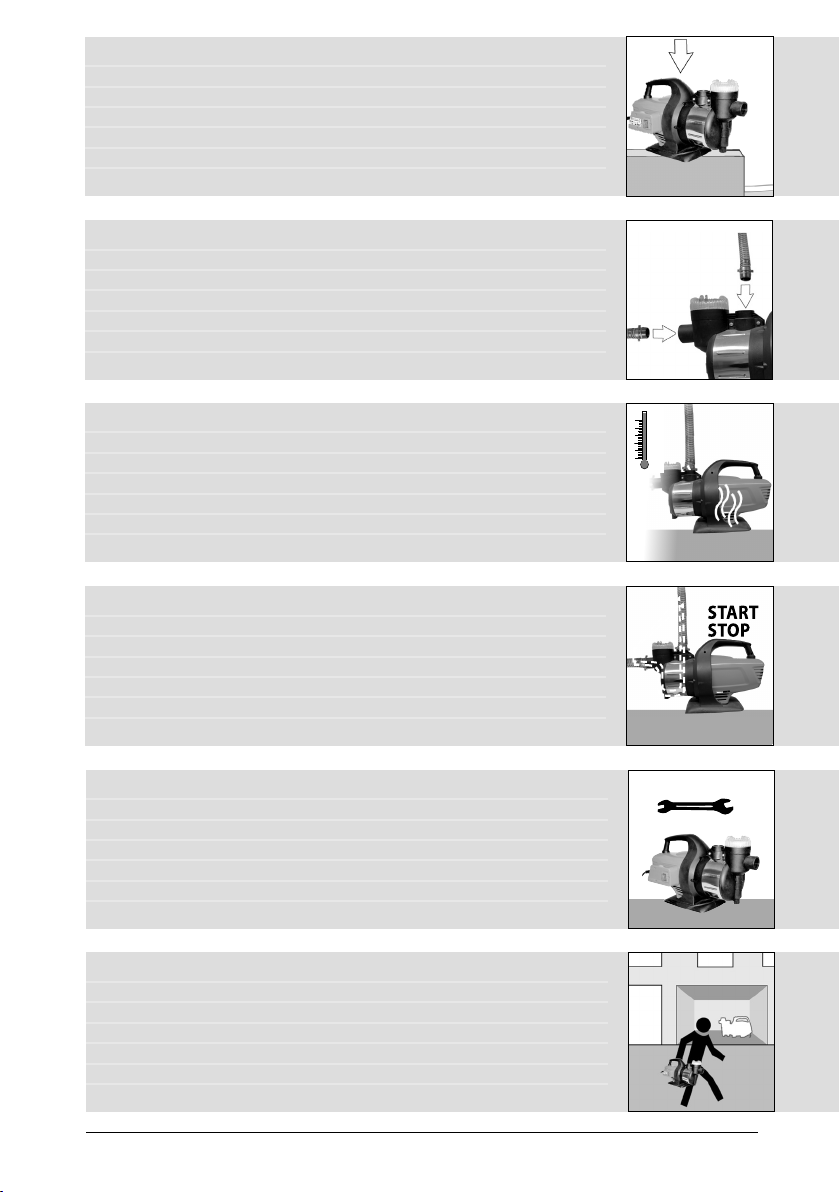

DE ANSCHLUSS
GB SERVICE CONNECTION
5

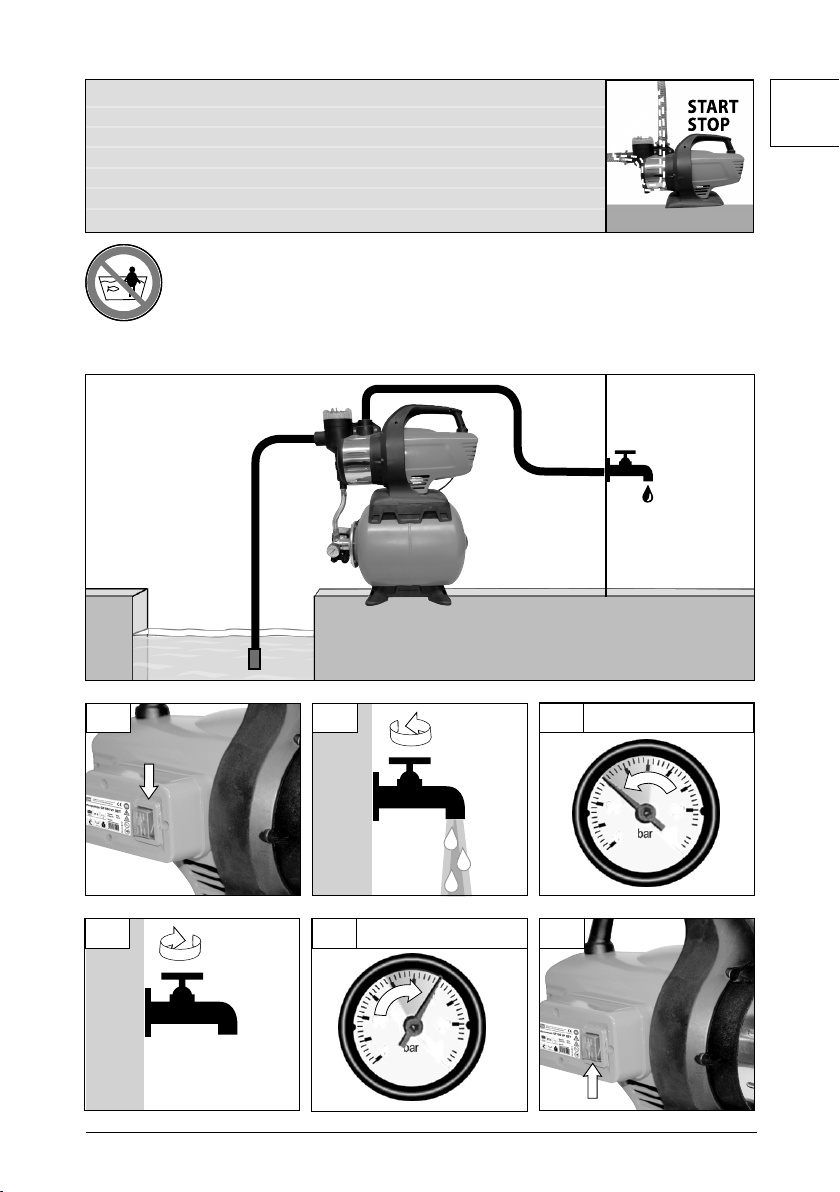

DE BETRIEB
GB OPERATION
2

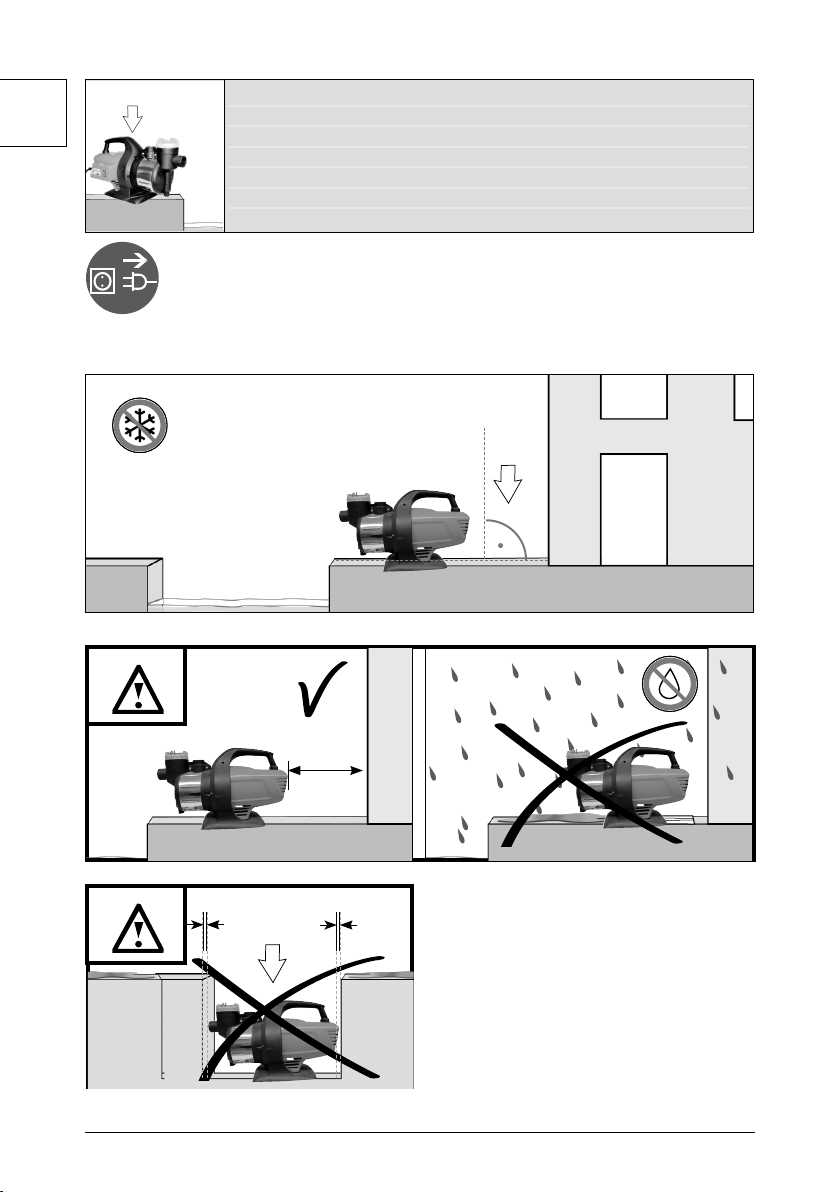

DE INBETRIEBNAHME
GB STARTINGUP THE MACHINE
4
DE
ÜBERLASTUNGSSCHUTZ
GB
ENGINE PROTECTION
°c
10
DE TRANSPORT / AUFBEWAHRUNG
GB TRANSPORT / STORAGE
9
DE WARTUNG
GB MAINTENANCE

OPERATION
BETRIEB
SERVICE
OPERAZIONE
RUČNÁ OBSLUH
VYSAVAČ ZAPNUT
RUČNÍ
RUČNI POGON
2
min.
400 mm
> 0° | < 40°
GP VF 80 Set
HWW VF 100
DE INBETRIEBNAHME
GB STARTINGUP THE MACHINE

OPERATION
BETRIEB
SERVICE
OPERAZIONE
RUČNÁ OBSLUH
VYSAVAČ ZAPNUT
RUČNÍ
RUČNI POGON
3
KA 4 P / 94440
KA 7 P / 94441
A
TIP
1
A
A
B
A B
+
2
43
GP VF 80 Set
HWW VF 100
DE ANSCHLUSS
GB SERVICE CONNECTION
PTFE

OPERATION
BETRIEB
SERVICE
OPERAZIONE
RUČNÁ OBSLUH
VYSAVAČ ZAPNUT
RUČNÍ
RUČNI POGON
4
°c
AUTOSTOP 25 Min. AUTORESTART
123
°c
START
GP VF 80 Set
HWW VF 100
DE
ÜBERLASTUNGSSCHUTZ
GB
ENGINE PROTECTION
DE Die Pumpe darf in keinem Fall in trockenem Zustand laufen.
GB The pump must not in any case run without llings.
°c

OPERATION
BETRIEB
SERVICE
OPERAZIONE
RUČNÁ OBSLUH
VYSAVAČ ZAPNUT
RUČNÍ
RUČNI POGON
5
GP VF 80 Set
HWW VF 100
DE BETRIEB
GB OPERATION

OPERATION
BETRIEB
SERVICE
OPERAZIONE
RUČNÁ OBSLUH
VYSAVAČ ZAPNUT
RUČNÍ
RUČNI POGON
6
START STOP
12
I
0
GP VF 80 Set
DE BETRIEB
GB OPERATION

OPERATION
BETRIEB
SERVICE
OPERAZIONE
RUČNÁ OBSLUH
VYSAVAČ ZAPNUT
RUČNÍ
RUČNI POGON
7
1
6
2
4
I
AUTOSTART
AUTOSTOP
3
5
1,5 bar
3,0 bar
START
STOP
HWW VF 100
DE BETRIEB
GB OPERATION
0

OPERATION
BETRIEB
SERVICE
OPERAZIONE
RUČNÁ OBSLUH
VYSAVAČ ZAPNUT
RUČNÍ
RUČNI POGON
8
3
2
1
GP VF 80 Set
HWW VF 100
DE WARTUNG
GB MAINTENANCE

OPERATION
BETRIEB
SERVICE
OPERAZIONE
RUČNÁ OBSLUH
VYSAVAČ ZAPNUT
RUČNÍ
RUČNI POGON
9
0
51,5 - 1,8 bar
HWW VF 100
6
1
43
2
DE WARTUNG
GB MAINTENANCE

OPERATION
BETRIEB
SERVICE
OPERAZIONE
RUČNÁ OBSLUH
VYSAVAČ ZAPNUT
RUČNÍ
RUČNI POGON

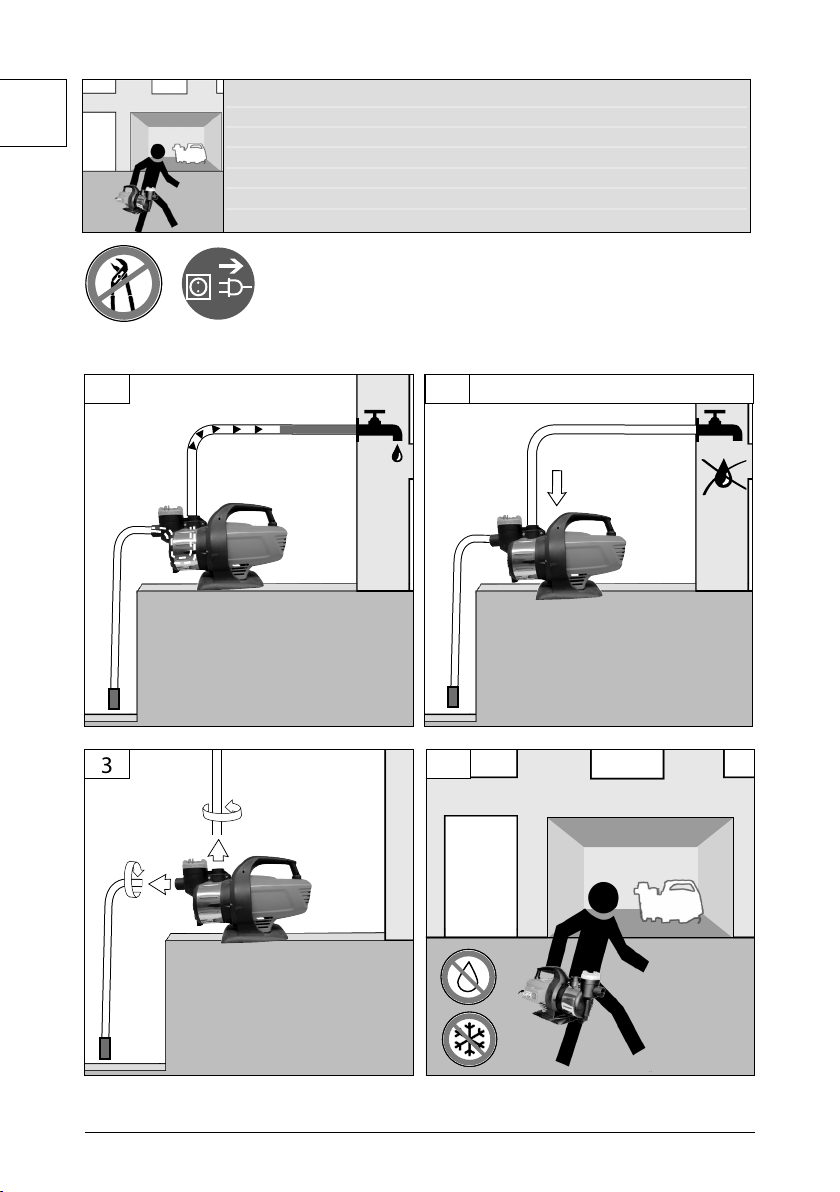

10 DE
TRANSPORT / AUFBEWAHRUNG
GB TRANSPORT / STORAGE
4
1
3
0
STOP
2
GP VF 80 Set
HWW VF 100
DE

11
GPVF 80 Set | HWW VF 100
DEUTSCH
DE
Technische Daten
Gartenpumpe
GP VF 80 Set
Artikel-Nr. 05324
Anschluss........................................ 230V~ 50Hz
Motorleistung P1 ......................................800W
Max. Fördermenge ..............................3200 l/h
Max. Förderhöhe.........................................38 m
Max. Ansaughöhe.........................................8 m
Max. Wassertemperatur............................ 35°C
Schlauchanschluss......................................1“ IG
Schutzgrad .....................................................IPX4
Gewicht ........................................................8,3 kg
Schallleistungspegel................................85
dB
35°C
IPX4
35°C
IPX4

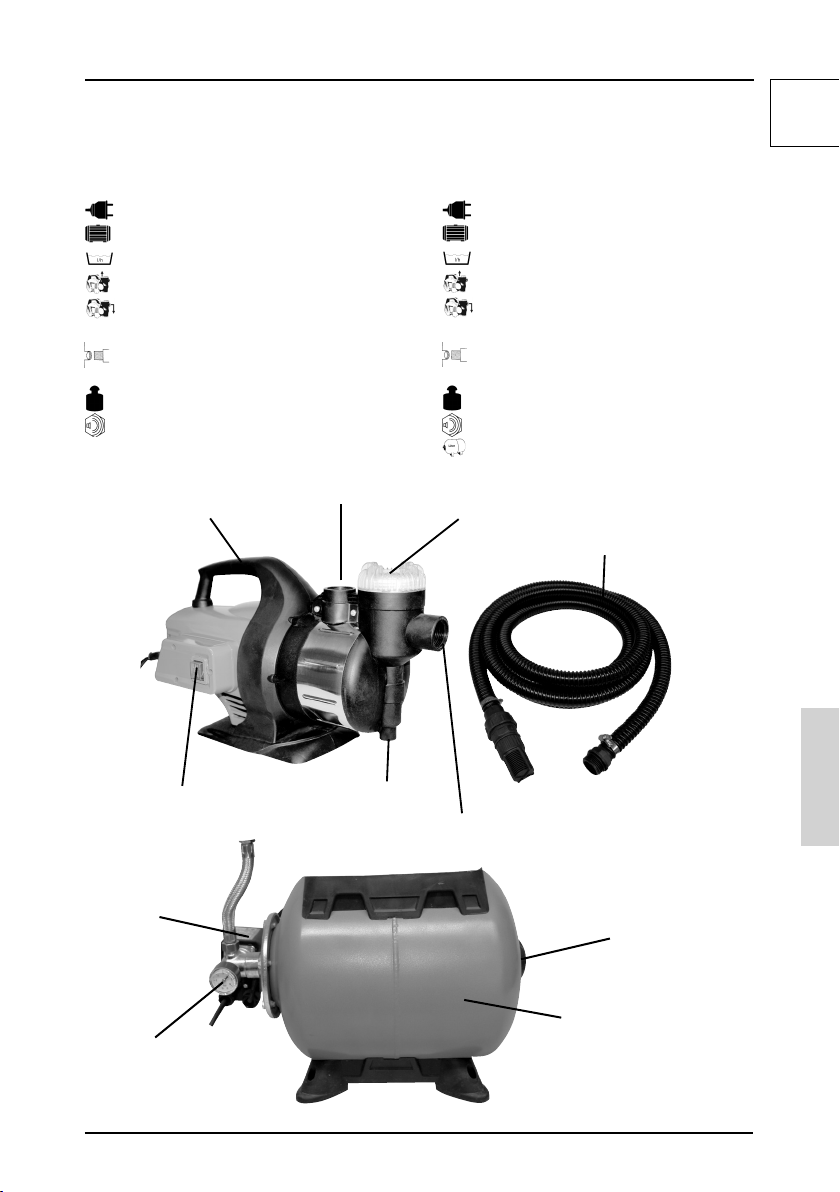

Hauswasserwerk
HWW VF 100
Artikel-Nr. ...............................................................05323
Anschluss ......................................... 230V~50Hz
Motorleistung P1 ...................................1000 W
Max. Fördermenge ..............................3500 l/h
Max. Förderhöhe.........................................44 m
Max. Ansaughöhe.........................................8 m
Max. Wassertemperatur............................ 35°C
Schlauchanschluss......................................1“ IG
Schutzgrad .....................................................IPX4
Gewicht .........................................................12 kg
Schallleistungspegel................................88
dB
Tankinhalt ................................................19 l
Pumpenanschluss
integrierter Wasserlter
Ansauggarnitur
Ablassschraube
Ansauganschluss
Ein-/Ausschalter
Handgri
Kesseldruck
Manometer
Kessel
Ventil
Druckschalter

12
GPVF 80 Set | HWW VF 100
DEUTSCH
DE
Benutzen Sie das Gerät erst
nachdem Sie die Bedienungsan-
leitung aufmerksam gelesen und
verstanden haben. Beachten Sie alle in der Anleitung
aufgeführten Sicherheitshinweise. Verhalten Sie sich
verantwortungsvoll gegenüber anderen Personen.
Falls über den Anschluss und die Bedienung des
Gerätes Zweifel entstehen sollten, wenden Sie sich an
den Kundendienst.
Bestimmungsgemäße Verwendung
Die Pumpe ist ausschließlich zum Fördern von
Klarwasser zum Zweck der Hauswasserversorgung
im Haus, Garten, Hof und Landwirtschaft bestimmt.
Unter Berücksichtigung der technischen Daten und
Sicherheitshinweise.
Dieses Gerät darf nur wie angegeben bestimmungs-
gemäß verwendet werden. Bei Nichtbeachtung
derBestimmungen, aus den allgemein gültigen
Vorschriftensowie den Bestimmungen aus dieser
Anleitung, kann der Hersteller für Schäden nicht
verantwortlich gemacht werden.
Die Pumpe ist nicht für den Langzeitbetrieb (z.B.
als Umwälzpumpe in Teiche oder für Bachläufe)
geeignet. Die Lebensdauer wird bei dieser
Betriebsart entsprechend verkürzt. Verwenden Sie in
diesem Fall eine Zeitschaltuhr und sorgen Sie für
ausreichende Ruhephasen zwischen den
Betriebszyklen.
Die Pumpe ist nicht als dauerhafte,
automatische Überlaufsicherung von Zisternen
und Brunnen oder zur Grundwasserregulierung in
Kellerräumen geeignet.
Die Pumpe ist nicht zum Fördern von
Trinkwasser zu verwenden!
Die Pumpe darf nicht als Druckerhöhungsan-
lage an das bestehende Wasserleitungsnetz
angeschlossen werden.
Die Pumpe darf keinesfalls als Umwälzpumpe
in Schwimmbädern benutzt werden.
Sicherheitshinweise
GEFAHR!
Stromschlag! Es besteht Verletzungsgefahr durch
elektrischen Strom!
Dieses Gerät ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten phy-
sischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung/ oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch eine für
ihre Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu
benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzu-
stellen, dass sie nicht mit dem Gerät spielen. Weisen
Sie Kinder und unbefugte Personen an sich stets von
dem Gerät fern zu halten.
Der Betrieb ist nur mit Fehlerstrom-Schutz-
schalter (RCD max. Fehlerstrom 30mA) zulässig.
Vor Inbetriebsetzung muss durch einen zuständigen
Elektriker überprüft werden, dass die verlangten
elektrischen Sicherheitsmaßnahmen vorhanden sind.
Nationale Bestimmungen müssen hierbei beachtet
werden.
Der elektrische Anschluss hat über eine Steckdose zu
erfolgen.
Setzen Sie das Gerät nicht dem Regen aus und benut-
zen Sie es nicht in nasser oder feuchter Umgebung.
Es ist darauf zu achten, dass die Anschlusssteckdose
vom Wasser und Feuchtigkeit entfernt ist und dass
der Stecker vor Feuchtigkeit geschützt wird.
Gerrät keinesfalls in feuchte Schächte einbauen(Kurz-
schlussgefahr, Schäden durch Korrosion)!
Spannung überprüfen. Die auf dem Typenschild
angegebenen technischen Daten müssen mit der
Spannung des Stromnetzes übereinstimmen.
Nur ein für den Außenbereich zugelassenes spritz-
wassergeschütztes Verlängerungskabel verwenden.
Die elektrisch angeschlossene Pumpe niemals am
Kabel anfassen, eintauchen bzw. anheben oder
transportieren!
Vor Inbetriebnahme des Geräts überprüfen, dass das
Elektrokabel und/ oder die Steckdose nicht beschä-
digt sind.
Um Gefährdungen zu vermeiden muss eine beschä-
digte Netzanschlussleitung durch den Hersteller
ersetzt werden. Führen Sie unter keinen Umständen
eigenhändige Reparaturen durch.
Schützen Sie das Kabel vor Hitze, Öl und scharfen
Kanten.
Wenn die Pumpe in Betrieb ist, dürfen sich
weder Personen noch Tiere in der zu fördernden
Flüssigkeit, aufhalten, eintauchen (z.B. Schwimmbä-
der, Keller usw.) .

13
GPVF 80 Set | HWW VF 100
DEUTSCH
DE
Die Pumpe darf in keinem Fall in trockenem
Zustand laufen.
Betreiben Sie die Pumpe nie unbeaufsichtigt, um
Folgeschäden durch eventl. Fehlfunktionen zu
vermeiden. Trennen Sie die Pumpe grundsätzlich vom
Stromnetz wenn diese nicht benutzt wird.
Die Temperatur der heraus zu pumpenden Flüssigkeit
darf +35 °C nicht überschreiten.
Bei Einsatz der Pumpe zur Hauswasserversorgung
sind die örtlichen Vorschriften der Wasser und Abwas-
serbehörden zu beachten.
Falls die Pumpe in Teichen, Brunnen usw., sowie in
den entsprechenden Wasseranlagen, eingesetzt wird,
müssen die in dem entsprechenden Land gültigen
Normen für den Einsatz von Pumpen, unbedingt
beachtet werden.
Benutzen Sie die Pumpe nicht bei Außentempera-
turen von unter 0 °C oder von über 40 °C.
Wickeln Sie bitte niemals den Motor des Pumpen-
kopfes in eine Decke oder ein Tuch, um Gefrieren des
Wassers bei kaltem Wetter zu vermeiden.
Der Benutzer ist gegenüber Dritten, in Bezug auf
den Gebrauch der Pumpe (Wasseranlage usw.),
verantwortlich.
Anforderungen an den Bediener
Der Bediener muss vor Gebrauch des Gerätes
aufmerksam die Bedienungsanleitung gelesen und
verstanden haben.
Qualikation: Außer einer ausführlichen Einweisung
durch eine sachkundige Person ist keine spezielle
Qualikation für den Gebrauch des Gerätes notwen-
dig.
Mindestalter: Das Gerät darf nur von Personen
betrieben werden, die das 16. Lebensjahr vollendet
haben. Eine Ausnahme stellt die Benutzung als
Jugendlicher dar, wenn die Benutzung im Zuge einer
Berufsausbildung zur Erreichung der Fertigkeit unter
Aufsicht eines Ausbilders erfolgt.
Schulung: Die Benutzung des Gerätes bedarf ledig-
lich einer entsprechenden Unterweisung durch eine
Sachkundige Person bzw. die Bedienungsanleitung.
Eine spezielle Schulung ist nicht notwendig.
Verhalten im Notfall
Leiten Sie die der Verletzung entsprechend not-
wendigen Erste Hilfe Maßnahmen ein und fordern
Sie schnellst möglich qualizierte ärztliche Hilfe an.
Bewahren Sie den Verletzten vor weiteren Schädi-
gungen und stellen Sie diesen ruhig. Für einen even-
tuell eintretenden Unfall sollte immer ein Verbands-
kasten nach DIN 13164 am Arbeitsplatz gribereit
vorhanden sein. Dem Verbandskasten entnommenes
Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe
anfordern, machen Sie folgende Angaben:
1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen
Wartung
Vor Durchführung jeglicher Arbeiten am Gerät
immer den Stecker aus der Steckdose ziehen.
Führen Sie vor Benutzung stets eine Sichtprüfung
durch, um festzustellen, ob das Gerät, insbesondere
Netzkabel und Stecker, beschädigt ist.
Das Gerät darf nicht benutzt werden falls es beschä-
digt ist oder die Sicherheitseinrichtungen defekt sind.
Falls das Gerät defekt ist, hat die Reparatur ausschließ-
lich durch den Kundendienst zu erfolgen. Nur Origi-
nalzubehör und Originalersatzteile verwenden.
Achtung: Länger stehendes Wasser kann im Pumpen-
gehäuse bauartbedingt korrodieren! (Braunfärbung)
Bei der Wintereinlagerung ist zu beachten, dass
sich kein Wasser im Gerät bendet, weil sonst die
Frostwirkung das Gerät zerstören würde. Für jeglichen
Transport ist die Pumpe vom Stromnetz zu trennen!
Die Pumpe muss völlig entleert und frostsicher
gelagert werden. Ein Festkleben der mechanischen
Dichtungen wird vermindert in dem die Pumpe mit
geeignetem Öl (z. B. Panzenöl) gespült wird.
Nur ein regelmäßig gewartetes und gut gepegtes
Gerät kann ein zufriedenstellendes Hilfsmittel sein.
Wartungs- und Pegemängel können zu unvorher-
sehbaren Unfällen und Verletzungen führen.

14
GPVF 80 Set | HWW VF 100
DEUTSCH
DE
Seriennummer:
Artikelnummer:
Baujahr:
Symbole
Bedienungsanleitung lesen
Vor Durchführung jeglicher Arbeiten am
Gerät immer den Stecker aus der Steckdose
ziehen.
Vor Frost schützen
Bei Lagerung vor Nässe schützen
Im Fördermedium aufhalten verboten
Warnung vor gefährlicher elektrischer
Spannung
Warnung vor automatischem Anlauf
Zubehör - Im Lieferumfang nicht ent-
halten, empfohlene Ergänzung aus dem
Zubehörprogramm.
Schadhafte und/oder zu entsorgende
elektrische oder elektronische Geräte
müssen an den dafür vorgesehen
Recycling-Stellen abgegeben werden.
Vor Nässe schützen
Packungsorientierung Oben
Gewährleistung
Gewährleistungsansprüche laut beiliegender Ge-
währleistungskarte.
Die Gewährleistung erstreckt sich ausschließlich auf
Mängel, die auf Material- oder Herstellungsfehler
zurückzuführen sind. Bei Geltendmachung eines
Mangels im Sinne der Gewährleistung ist der original
Kaufbeleg mit Verkaufsdatum beizufügen.
Von der Gewährleistung ausgeschlossen sind
unsachgemäße Anwendungen, wie z. B. Überlastung
des Gerätes, Gewaltanwendung, Beschädigungen
durch Fremdeinwirkung oder durch Fremdkörper.
Nichtbeachtung der Gebrauchs- und Aufbauanlei-
tungund normaler Verschleiß sind ebenfalls von der
Gewährleistung ausgeschlossen..
Für Schäden durch eine nicht fachgerechte Instal-
lation oder unsachgemäßem Betrieb der Pumpe
übernimmt GÜDE keine Haftung.
Die Anlage muss in regelmäßigen Abständen kontrol-
liert und auf deren einwandfreien Zustand geprüft
werden.
Wir machen Sie darauf aufmerksam, dass wir gemäß
den gültigen Normen bezüglich eventueller von
unseren Geräten verursachten Schäden für das
nachstehend Angegebene keine Verantwortung
übernehmen:
• Unangebrachte Reparaturen, die durch nicht bevoll-
mächtigte Servicestellen durchgeführt worden sind;
• Zweckentfremdung bzw. nicht Einhaltung der
bestimmungsgemäßen Verwendung;
• Überlastung der Pumpe durch Dauerbetrieb;
• Frostschäden und andere durch Witterungseinüsse
verursachte Defekte;
Für die Zubehörteile gelten die selben Vorschriften.
Zur Vermeidung bzw. Vorbeugung eventueller Schäden
(wie z.B. überschwemmte Räume usw.) infolge eines
nicht einwandfreien Pumpenbetriebs (durch Störungen
bzw. Mängel) ist der Besitzer (Benutzer) verpichtet, an-
gemessene Sicherheitsmaßnahmen zu treen (Einbau
einer Alarmvorrichtung, Reservepumpe o.ä.).
Service
Sie haben technische Fragen? Eine Reklamation?
Benötigen Ersatzteile oder eine Bedienungsanlei-
tung? Auf der Homepage der Firma Güde GmbH & Co.
KG (www.guede.com) im Bereich Service helfen wir
Ihnen schnell und unbürokratisch weiter. Bitte helfen
Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklama-
tionsfall identizieren zu können benötigen wir die
Seriennummer sowie Artikelnummer und Baujahr.
Alle diese Daten nden Sie auf dem Typenschild. Um
diese Daten stets zur Hand zu haben, tragen Sie diese
bitte unten ein.

15
GPVF 80 Set | HWW VF 100
DEUTSCH
DE
Inspektions- und Wartungsplan
Zeitintervall Beschreibung Evtl. weitere Details
Nach Bedarf und Ver-
schmutzungsgrad Fussventil und Vorlter reinigen Funktion des Fussventils prüfen
Störungen - Ursachen - Behebung
Störung Ursache Behebung
Motor läuft nicht an Netzspannung fehlt
Pumpenrad blockiert Mit Schraubenzieher durch Lüfterhaube
Motorwelle drehen (verklebte Gleitringdich-
tung lösen).
Pumpe saugt nicht an Fußventil fehlt bzw. undicht, verstopft
Fußventil nicht im Wasser
Pumpengehäuse ohne Wasser
Zu große Saughöhe
Luftblasen in Saugleitung
Anschlüsse nicht abgedichtet, Pumpe zieht
Luft, Pumpe nicht entlüftet
Vorlter verstopft
Fußventil montieren bzw. reinigen
Saugventil ins Wasser eintauchen
Pumpengehäuse auüllen
Saughöhe prüfen
Dichtigkeit der Saugleitung überprüfen
Anschluss unter Kap.„Anschluss“sorgfältig
wiederholen!
Vorlter reinigen
10
Thermoschalter schal-
tet die Pumpe ab
4
Der Thermoüberlastschutz hat die Pum-
pe,weil sie überhitzt ist, ausgeschaltet.
Kein Strom.
Schmutzpartikel (z. B. Kieselsteine) ha-
bensich in der Ansaugönung festgesetzt.
Gerät abkühlen lassen!
Stromzufuhr prüfen.
Saugschlauch reinigen, Ansaugen
vonFremdstoen verhindern.
Wasser-Fördermenge
ungenügend Saughöhe zu hoch Saugkorb des Fußventils verschmutzt
Wasserspiegel sinkt rasch
Saughöhe überprüfen
Saugkorb reinigen, Fußventil tiefer legen.
Vorlter reinigen
10
Pumpe reinigen und Verschleißteile ersetzen
(Fachwerkstatt)
VerkürzteSchaltin-
tervalle Luftdruck im Kessel zu gering Luftdruck kontrollieren
11

16
GPVF 80 Set | HWW VF 100
ENGLISH
GB
Technical Data
Garden pump
GP VF 80 Set
Art. No .......................................................... 05324
Service connection....................... 230V~50Hz
Motor output P1........................................800W
Max. delivered quantity.....................3200 l/h
Max. head of delivery ................................38 m
Max. suction head.........................................8 m
Max. Water temperature........................... 35°C
Hose connection.........................................1“ IG
Degree of protection..................................IPX4
Weight...........................................................8,3 kg
Sound power level....................................85
dB
35°C
IPX4
35°C
IPX4
Pumpe connection
integrated water lter
Suction-Set
Indulgence screw
Suction connection
On-/O-switch
Handle
Domestic water supply unit
HWW VF 100
Art. No 05323
Service connection 230V~50Hz
Motor output P1 1000 W
Max. delivered quantity................................ 3500 l/h
Max. head of delivery............................................44 m
Max. suction head....................................................8 m
Max. Water temperature...................................... 35°C
Hose connection.....................................................1“ IG
Degree of protection..............................................IPX4
Weight .......................................................................12 kg
Sound power level...............................................88
dB
tank capacity.....................................................19 l
boiler pressure gauge
boiler
valve
pressure switch
