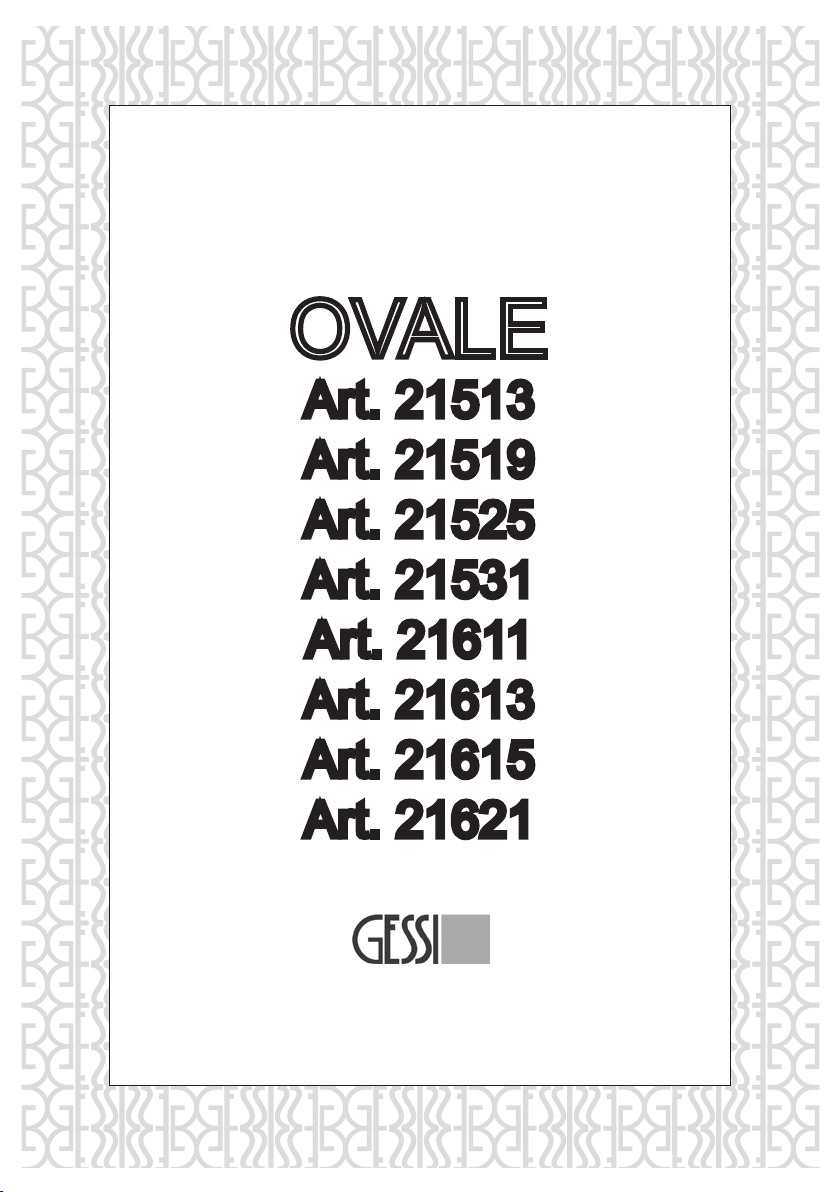

Gessi OVALE 21513 Troubleshooting guide

OVALE
Art. 21513
Art. 21519
Art. 21525
Art. 21531
Art. 21611
Art. 21613
Art. 21615
Art. 21621
Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ

2
Art. 21513 Art. 21611 Art. 21621
Art. 21531 Art. 21519 Art. 21525
Art. 21613 Art. 21615
PRIMA DELL’INSTALLAZIONE E MESSA IN FUNZIONE
Attenzione! I tubi della rete idrica devono essere sciacquati con cura prima dell’installazione del miscela-
tore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi.
Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore possono
entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello. Si raccomanda pertanto
di dotare anche l’impianto generale di ltri.
Prima della messa in funzione, svitare l’aeratore e sciacquare molto bene.
BEFORE INSTALLATION AND SETTING TO WORK
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers. So
lters should be installed also on the general system.
Before the setting to work, unscrew the aerator and rinse it very well.
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

3
AVANT L’INSTALLATION ET LA MISE EN FONCTION
Attention! Les tubes de la réseau hydrique doivent être rincés avec soin avant l’installation du mélangeur,
de façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique généra-
le, des corps étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à anneau. On
recommande ainsi d’installer des ltres également sur le système général.
Avant la mise en fonction, dévisser l’aérateur et bien rincer.
VOR DER INSTALLATION UND INBETRIEBNAHME
Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden,
damit keine Späne, Löt - Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht durchgespülten
Rohrleitungen oder durch die Wasseranlage allgemein können Fremdkörper in die Armatur geraten und
die Dichtungsscheiben/Dichtungen beschädigen. Es ist dann empfehlenswert, die allgemeine Anlage mit
Filtern auszustatten.
Vor Inbetriebnahme der Armatur den Perlator abschrauben und gut durchspülen.
ANTES DE LA INSTALACIÓN Y LA PUESTA EN FUNCIÓN
¡Cuidado! Los tubos de la red hídrica tienen que ser enjuagados a fondo antes de la instalación del
mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los
tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar
cuerpos extraños capaces de dañar los empaques/anillos de cierre. Les recomendamos por lo tanto que
instalen los ltros en la planta general también.
Antes de la puesta en función, destornillen el regulador de ujo y enjuaguen muy bien.
ПЕРЕД УСТАНОВКОЙ И НАЧАЛОМ ИСПОЛЬЗОВАНИЯ
Внимание! Перед установкой смесителя необходимо тщательно промыть водопроводные трубы,
чтобы в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через
плохо промытые водопроводные трубы или через общую водопроводную сеть в смеситель могут
попасть посторонние тела, способные повредить уплотнения и уплотнительные кольца. Поэтому,
рекомендуется оснастить фильтрами также и общую систему.
Перед началом использования отвинтите аэратор и тщательно промойте его.
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

4

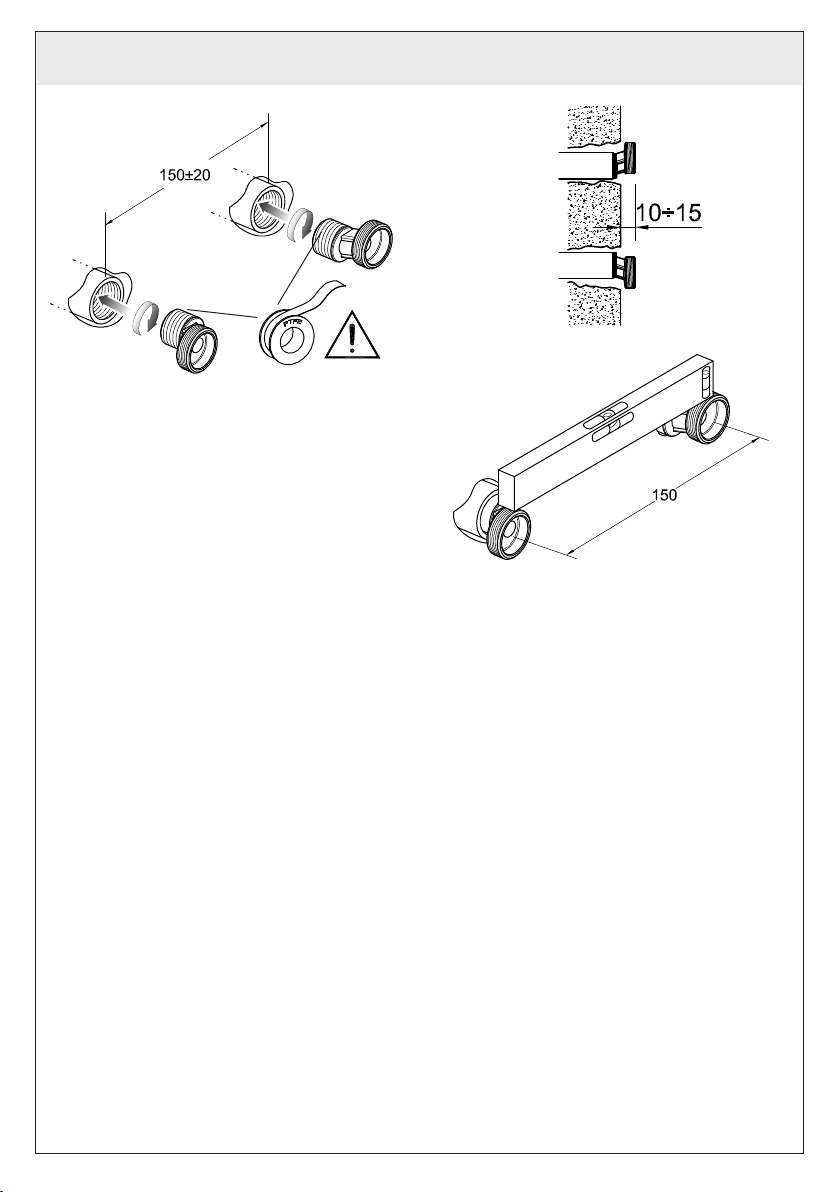

INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм
INSTALLAZIONE
Avvitare l’eccentrico alla parete utilizzando canapa o teon per garantire la tenuta sui letti. Controllare che
tra il muro nito e l’estremità dell’eccentrico vi sia una distanza di circa 10-15 mm (l’interasse tra i due eccen-
trici dovrà essere di circa 150 mm).
INSTALLATION
Screw the eccentric to the wall using hemp or Teon to guarantee tightness on the threads. Check that betwe-
en the nished wall and the end of the eccentric there is a distance of around 10-15 mm (the center distance
between the two eccentrics should be around 150 mm).
INSTALLATION
Visser l’excentrique au mur utilisant du chanvre ou du téon pour garantir l’étanchéité sur les lets. Contrôler
qu’entre le mur ni et l’extrémité de l’excentrique il y a une distance d’environ 10-15 mm (l’entraxe entre les
deux excentriques devra être d’environ 150 mm).
INSTALLATION
Die Exzenterscheibe an die Wand mit Hanf oder Teon einschrauben, um die Dichtheit der Gewinden zu
gewährleisten. Sicherstellen, dass die fertige Wand 10-15 mm von dem Ende der Exzenterscheibe entfernt
ist (der Achsabstand zwischen den zwei Exzenterscheiben soll etwa 150 mm lang sein).
INSTALACIÓN
Atornillen el excéntrico a la pared utilizando cáñamo o teón para asegurar la hermeticidad de las roscas.
Controlen que entre la pared acabada y la extremidad del excéntrico haya una distancia de 10-15 mm (la
distancia entre los ejes tendrá que ser aproximadamente de 150 mm).
УСТАНОВКА
Привинтите эксцентрик к стене, используя лен или тефлон для герметичности резьбы. Убедитесь,
что между отделанной стеной и концом эксцентрика имеется расстояние приблизительно в 10-15 мм
(межосевое расстояние между двумя эксцентриками должно составлять приблизительно 150 мм).
usare canapa o teflon
use hemp or teflon
employer chanvre ou teflon
benutzen Sie Hanf oder Teflon
usar cáñamo o teflon
используйте лен или тефлон

5
Ch. 30 mm BA

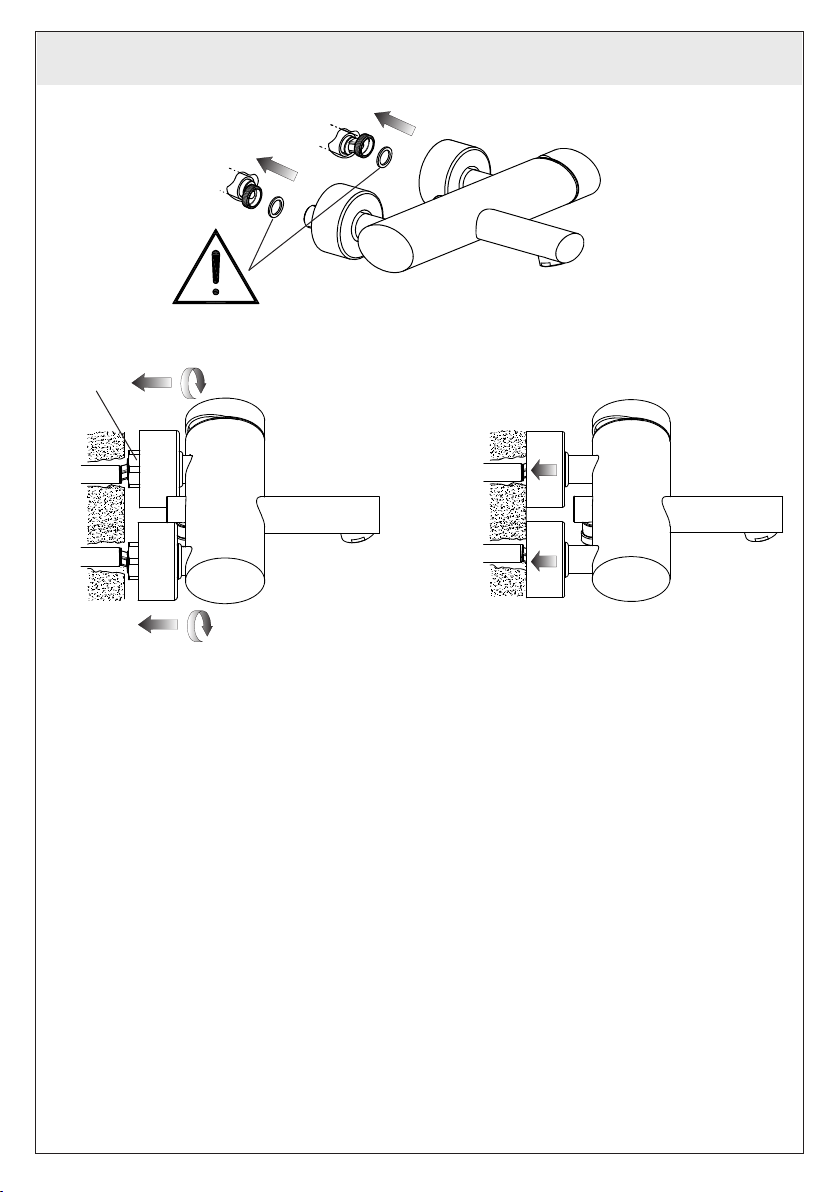

COMPLETAMENTO DELL’INSTALLAZIONE
Avvitare i dadi esagonali agli eccentrici a muro usando la chiave preposta, interponendo la guarnizione di
tenuta. Scorrere i rosoni sulle guide no a raggiungere la parete nita.
END OF INSTALLATION
Screw the hexagonal nuts to wall eccentrics using the proper key, laying in between the tightness gasket.
Let the washers slide down on the guides until reaching the nished wall.
FIN DE L’INSTALLATION
Visser les écrous hexagonaux aux excentriques muraux en utilisant la clé prévu, interposant la gaine
d’étanchéité. Faire coulisser les rondelles sur les guides jusqu’à atteindre le mur ni.
VOLLENDUNG DER INSTALLATION
Die Sechskantmutter an die wandmontierten Exzenterscheiben anschrauben Verwenden des korrekten
Schlüssels, und die Dichtungen einfügen. Die Rosetten auf die Führungsschienen bis zur Fertigwand
laufen lassen.
FINALIZACIÓN DE LA INSTALACIÓN
Atornillen las tuercas hexagonales a los excéntricos de pared usando la llave predispuesto, interponiendo
la junta de cierre. Hagan deslizar los orones sobre las guías hasta alcanzar la pared acabada.
ЗАВЕРШЕНИЕ УСТАНОВКИ
Привинтите шестигранные гайки к настенным эксцентрикам при помощи специального ключа,
устанавливая уплотнительную прокладку. Сдвиньте розетки по направляющим вплоть до
отделанной стены.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

6
OK
NO!
NO!
2,5mm
Art. 21519 - Art. 21613
Art. 21525 - Art. 21615
2,5mm

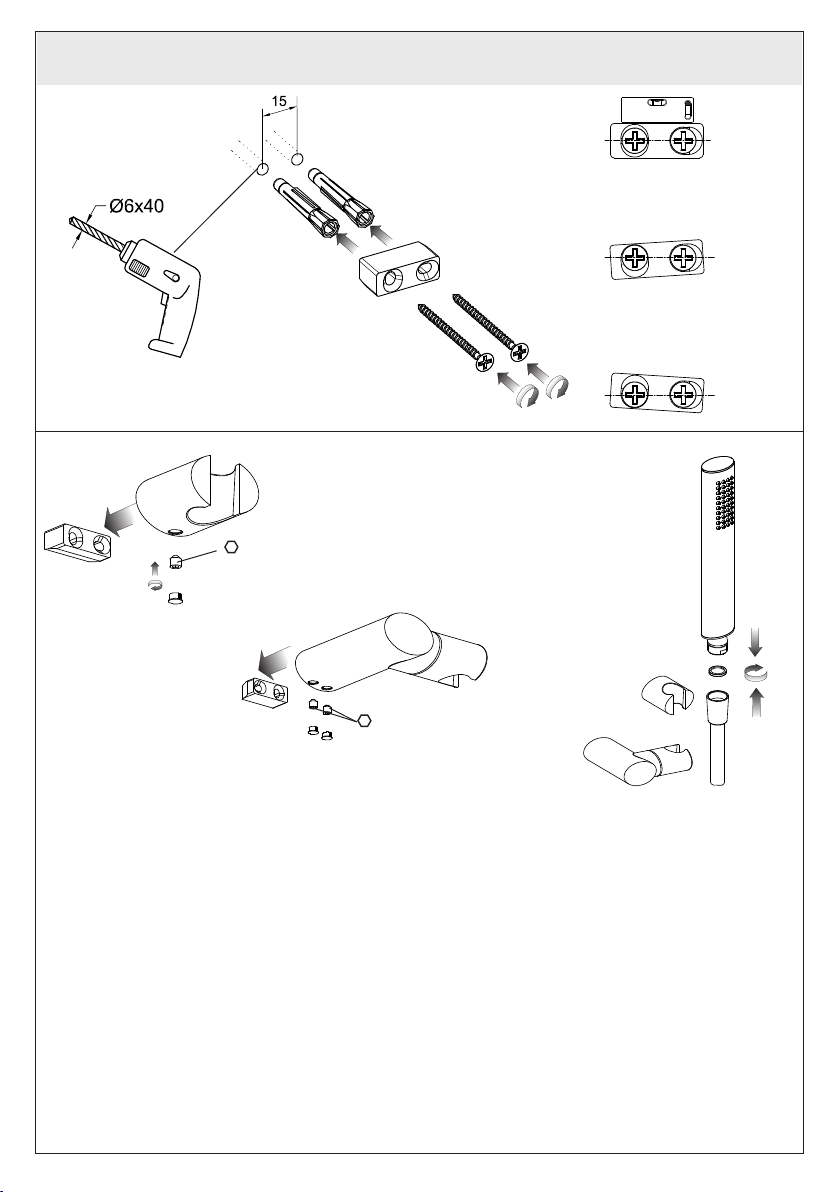

INSTALLAZIONE SUPPORTO E DOCCETTA
Nel caso il vostro miscelatore sia corredato di supporto e doccetta, forare nella posizione desiderata man-
tenendo un interasse orizzontale di 15 mm con una punta Ø6 mm tenendo conto che la lunghezza del
essibile di collegamento tra miscelatore e doccetta è di 1,5 m. Fissare il supporto alla parete con il set di
ssaggio in dotazione. Avvitare il essibile alla doccetta e successivamente al miscelatore.
SUPPORT AND HAND SHOWER INSTALLATION
If your mixer is supplied with a support and a hand shower, drill in the required position keeping a 15 mm
horizontal center distance with a Ø6 mm drill taking into account that the length of the connection hose
between mixer and shower is 1,5 m. Fasten the support on the wall with the fastening set supplied. Screw
the hose to the shower and then to the mixer.
INSTALLATION SUPPORT ET DOUCHETTE
Si votre mélangeur est muni de support et douchette, percer dans la position requise en maintenant un en-
traxe horizontal de 15 mm avec une pointe Ø6 mm tenant compte que la longueur du exible de connexion
entre mélangeur et douchette est de 1,5 m. Fixer le support au mur avec le jeu de xation fourni. Visser le
exible à la douchette et successivement au mélangeur.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

7
INSTALLATION DER STÜTZE FÜR DIE HANDBRAUSE
Falls Ihr Mischer mit einer Stütze für die Handbrause ausgestattet ist, bohren Sie bei der gewünschten
Position mit einem Bohrer von Ø6 mm an, und sorgen Sie dafür, dass es einen horizontalen Achsabstand
von 15 mm gibt. Gehen Sie davon aus, dass der exible Verbindungsschlauch zwischen dem Mischer und
der Handbrause 1,5 m lang ist. Die Stütze an die Wand mittels des serienmäβigen Befestigungsbausatzes
befestigen. Den exiblen Schlauch an die Handbrause und danach an den Mischer anschrauben.
INSTALACIÓN SOPORTE Y DUCHA-TELÉFONO
En el caso de que Su mezclador esté equipado con soporte y ducha-teléfono, realicen los agujeros en la
posición deseada manteniendo una distancia entre los ejes de 15 mm con una broca de Ø6 mm teniendo
en cuenta que el largo del exo de conexión entre el mezclador y la ducha-teléfono es de 1,5 m. Fijen el
soporte a la pared utilizando el juego de jación incluido en el suministro. Atornillen el exo a la ducha-
teléfono y, sucesivamente, al mezclador.
УСТАНОВКА СУППОРТА И ДУША
Если ваш смеситель оборудован суппортом и душем, просверлите отверстие сверлом Ø6 мм
в необходимом положении, сохраняя горизонтальное межосевое расстояние в 15 мм, учитывая,
что длина соединительного гибкого шланга между смесителем и душем равна 1,5 м. Прикрепите
суппорт к стене при помощи входящего в комплект крепежного комплекта. Привинтите гибкий шланг
к душу, затем к смесителю.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

8
A
C
B
1
2
Art. 21519 - Art. 21613
Art. 21525 - Art. 21615
USO - USE - USAGE - GEBRAUCH - USO - ИСПОЛЬЗОВАНИЕ
FUNZIONAMENTO DEL DEVIATORE
Il dispositivo permette la deviazione del usso dell’acqua alla doccetta collegata al monocomando. Per
azionare il deviatore è sufciente avviare la normale erogazione dell’acqua (A) e tirare il pomolo verso di sé
(B). In questo modo l’acqua uscirà dalla doccia. Per ripristinare la condizione iniziale basterà interrompere
l’erogazione agendo sulla maniglia e il pomolo ritornerà automaticamente in posizione di riposo (C).
DIVERTER OPERATION
The device allows the deviation of the water ux towards an handshower, connected to the single-lever
mixer. In order to operate the diverter it’s enough to run the normal water distribution (A) and pull the knob
toward himself (B). In this way the water will ow from the shower. To restore the initial condition, it will be
sufcient to stop the water distribution by means of the handle the knob automatically will return to the rest
position (C).
FONCTIONNEMENT DU DEVIATEUR
Le dispositif permet la déviation du ux d’eau vers une douche, connecté au monocommande. Pour action-
ner le déviateur, il est sufsant de commencer la distribution normale de l’ eau (A) en tirant le pommeau
vers ce-lui (B). De cette façon l’eau sortira de la douche. Pour rétablir la condition initiale, il faudra inter-
rompre la distribution de l’eau avec l’aide de la poignée et le pommeau retournera automatiquement a la
position de repos (C).
FUNKTION VOM UMSTELLVENTIL
Diese Vorrichtung ermöglicht das Ablenken des Wasserusses zu einer Handusche, die mit der Einhebel-
Mischbatterie verbunden ist. Um das Umstellventil zu betätigen, braucht man nur die übliche Wasserab-
gabe zu öffnen (A) und zieht dann den Kugelgriff zu sich haupte (B). Auf diese Weise wird das Wasser
über die Dusche abgegeben. Um die Ausgangsbedingungen wieder herzustellen ist es ausreichend, die
Wasserabgabe zu unterbrechen, indem man den Hebel betätigt und der Kugelgriff kehrt automatisch in
seine Ruhestellung zurück (C).

9
USO - USE - USAGE - GEBRAUCH - USO - ИСПОЛЬЗОВАНИЕ
FUNCIONAMIENTO DEL DESVIADOR
El dispositivo permite la desviación del ujo del agua a una ducha conectada al monomando. Para accio-
nar el desviador es suciente empezar la erogación normal del agua (A) y tirar el pomo hacia se (B). De
esta forma, el agua saldrá de la ducha. Para restablecer la condición inicial será suciente interrumpir la
erogación del agua con la ayuda de la maneta y el pomo volverá automáticamente a la posición de reposo
(C).
РАБОТА РАСПРЕДЕЛИТЕЛЯ
Устройство обеспечивает переключение потока воды на душ, подключенный к однорычажному
смесителю. Для включения распределителя достаточно включить обычную подачу воды (А) и
потянуть рукоятку вверх (В). В этом случае вода будет выходить из душа. Для восстановления
начального состояния достаточно будет прекратить подачу воды ручкой, после чего рукоятка
автоматически вернется в исходное положение (С).

10

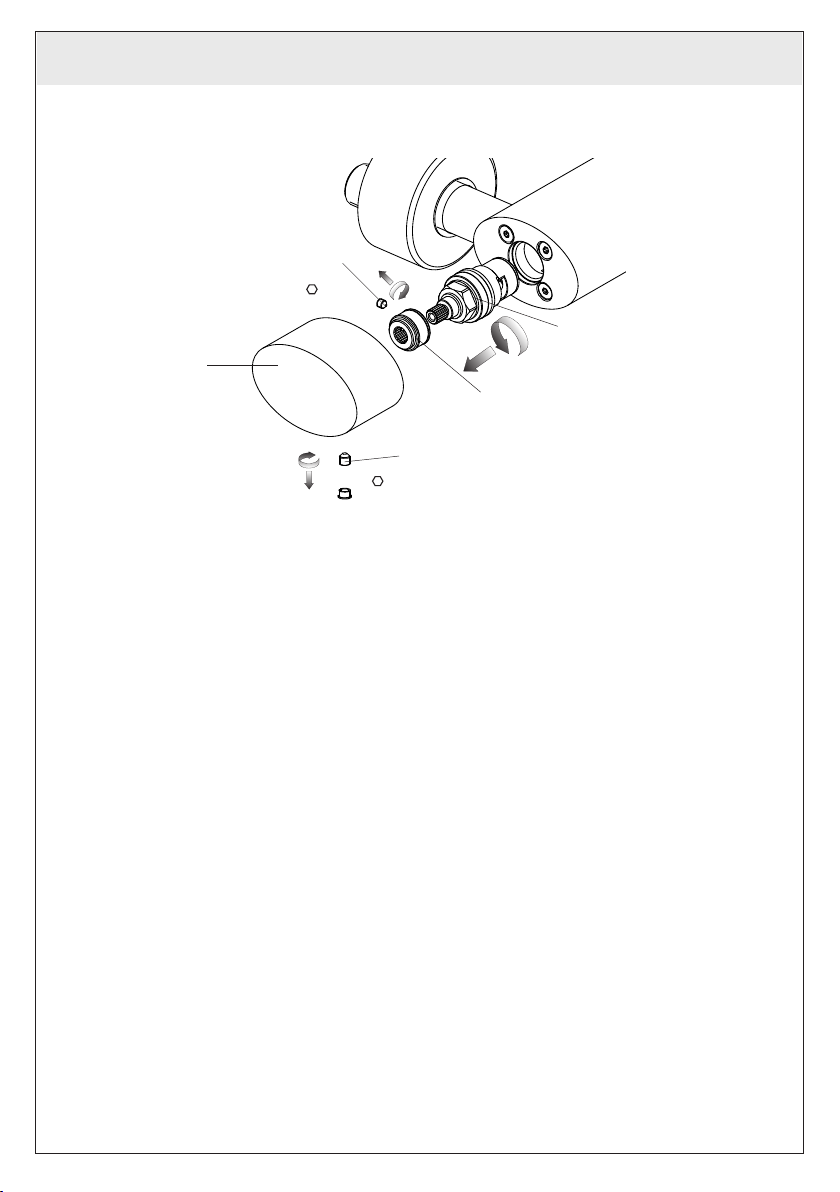

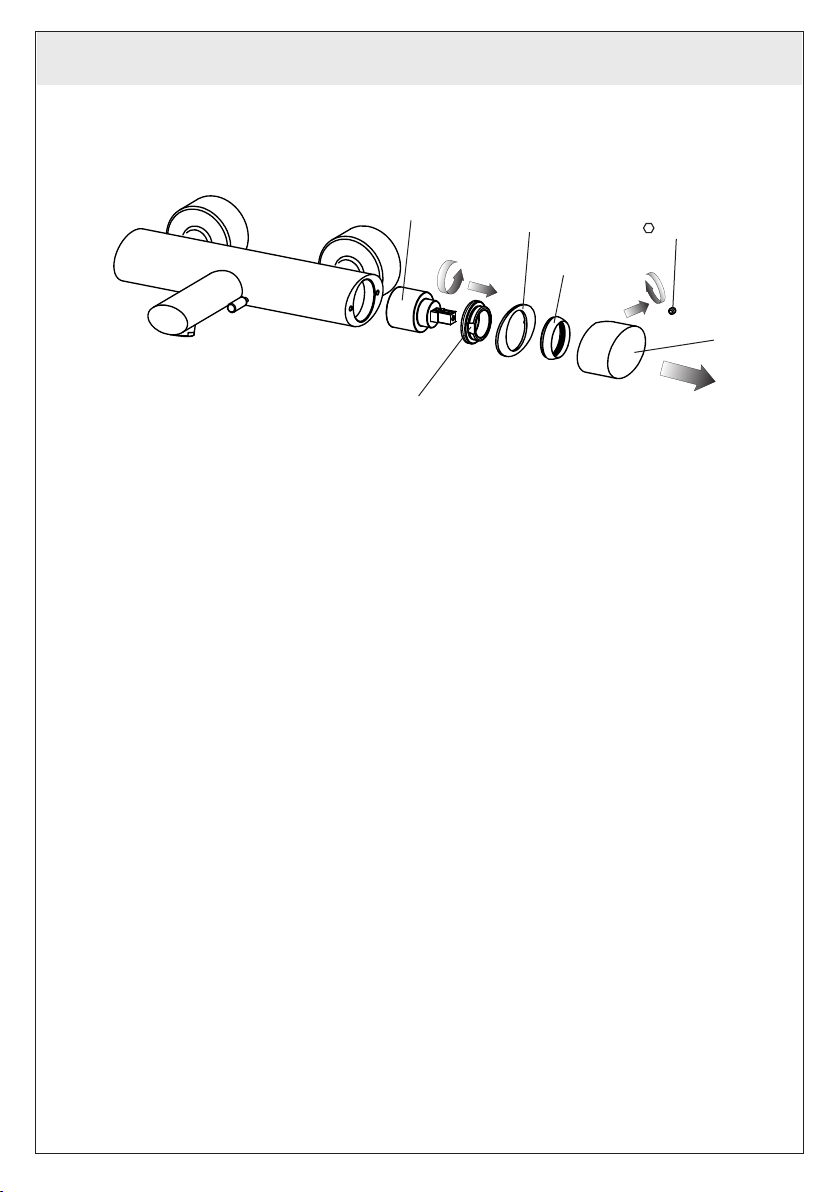

SOSTITUZIONE DELLA CARTUCCIA
Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso. Svitare il grano (A) uti-
lizzando una chiave a brugola, estrarre quindi la maniglia (B) slandola dalla cartuccia (F). Sollevare la
ghiera copricartuccia (C) facendo leva tramite l’apposita scanalatura di riferimento. Allontanare l’anello
indicatore (D), svitare la ghiera di ssaggio (E) e togliere la cartuccia (F) dal corpo del miscelatore. Inne
introdurre la nuova cartuccia, accertandosi che le due spine di centraggio siano nella loro sede e che le
guarnizioni siano correttamente posizionate.
CARTRIDGE REPLACEMENT
Before carrying out this operation make sure that water supply is turned off. Unscrew the screw (A) using
an Allen key, remove the handle (B) from the cartridge (F). Lift the nishing ring nut (C) using the reference
notch. Remove the indicator ring (D), unscrew the xing ring nut (E) and take the cartridge (F) out from
the mixer body. Put the new cartridge into the body checking that the two centering pins enters into the
respective seats and that gaskets are well positioned.
SUBSTITUTION DE LA CARTOUCHE
Avant d’effectuer la substitution de la cartouche, vérier que la connexion de l’eau est fermée. Dévisser les
grains de xage (A) utilisant une clé à griffe, extraire en suite la poignée (B) en la soulevant de la cartou-
che (F). Soulever la virole de nition (C) en utilisant la rainure de référence. Quitter la bague d’indication
(D), dévisser la virole de xation (E) et enlever la cartouche (F) du corps de mitigeur. Introduire enn la
cartouche nouvelle, en vériant que les deux pivots de centrage entrent dans les sièges respectifs et que
les garnitures sont bien positionnées.
AUSTAUSCHEN DER KARTUSCHE
Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz ge-
schlossen ist. Die Befestigungsschraube (A) unter Einsatz eines Sechskantschlüssel losschrauben, dann
den Griff (B) herausziehen, indem man ihn von der Kartusche (F) abzieht. Die Nutmutter, welche die
Kartusche (C) abdeckt, entfernen, wobei man Druck auf die eigens dafür vorgesehene Bezugsrille au-
sübt. Den Anzeigering (D) entfernen, die Befestigungsnutmutter (E) losschrauben und die neue Kartusche
(F) vom Körper der Mischbatterie entfernen. Schließlich eine neue Kartusche einsetzen, wobei man sich
vergewissert, dass sich die beiden Zentrierstifte in ihrem Sitz benden und das die Dichtungen korrekt
positioniert sind.
B
A
D
F
Ch. 28 mm
E
2,5mm
Art. 21513 - Art. 21531
Art. 21519 - Art. 21525
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ
C

11
SUSTITUCIÓN DEL CARTUCHO
Antes de sustituir el cartucho, asegúrense que la conexión del agua esté cerrada. Destornillen la clavija
de jación (A) utilizando una llave de allén, extraigan la maneta (B) sacándola del cartucho (F). Levanten
la virola cubre-cartucho (C) utilizando la ranura de referencia. Quiten el anillo indicador (D), destornillen la
virola de jación (E) y extraigan el cartucho (F) del cuerpo del mezclador. Finalmente introduzcan el car-
tucho nuevo, asegurándose que las dos clavijas de centraje se encuentren en su asiento y que las juntas
estén posicionadas correctamente.
ЗАМЕНА КАРТРИДЖА
Перед заменой картриджа убедитесь, что подача воды перекрыта. Отвинтите стопорный винт (А)
шестигранным ключом, затем снимите ручку (В) с картриджа (F). Поднимите кольцо картриджа (С),
поддевая его при помощи специальной прорези. Отодвиньте указательное кольцо (D), отвинтите
крепежное резьбовое кольцо (Е) и выньте картридж (F) из корпуса смесителя.
Вставьте новый картридж, проверяя, чтобы два центровочных штифта вошли в соответствующие
гнезда, и чтобы уплотнения были правильно установлены.
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

12
SOSTITUZIONE DEL DEVIATORE
Prima di effettuare questa operazione assicurarsi che l’acqua della rete idrica sia chiusa. Svitare il essibile
della doccetta. Per rendere più agevoli le operazioni seguenti è consigliabile smontare il miscelatore dalla
parete. Svitare il raccordo posto sotto il miscelatore facendo attenzione a non danneggiare/smarrire l’O-
ring. Spingere il dispositivo deviatore verso l’interno per svitare agevolmente il pomolo. Estrarre il deviatore
danneggiato e sostituirlo procedendo nella sequenza inversa.
REPLACING THE DIVERTING VALVE
Before making this operation make sure that water on the water network is closed. Unscrew the hose of the
shower. For the next operations it is easier to disassemble the mixer from the wall. Unscrew the connection
under the mixer paying attention not to damage/loose the O-ring. Push the diverting valve device towards
the interior to unscrew easily the knob. Remove the damaged diverting valve and replace it following the
opposite sequence.
SUBSTITUTION DU DÉVIATEUR
Avant d’effectuer cette opération vérier que l’eau du réseau hydrique est fermée. Dévisser le exible de
la douchette. Pour rendre plus faciles les opérations suivantes on conseille de démonter le mélangeur du
mur. Dévisser le raccord situé au-dessous le mélangeur faisant attention à ne pas endommager/perdre l’O-
ring. Pousser le dispositif déviateur vers l’intérieur pour dévisser facilement le bouton. Extraire le déviateur
abîmé et le remplacer en procédant dans la séquence inverse.
Ch. 30 mm
1 2 3
4 5 6
Art. 21513 - Art. 21611
Art. 21519 - Art. 21525
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ
1
2

13
WECHSEL DER UMSTELLUNG
Bevor diese Operation zu erledigen, stellen Sie sicher, dass die Wasserleitungen gesperrt sind. Den exi-
blen Schlauch der Handbrause abschrauben. Um die folgenden Operationen einfacher erledigen zu kön-
nen, ist es empfehlenswert, den Mischer an der Wand abzumontieren. Das Verbindungsstück unten den
Mischer abschrauben, ohne den O-Ring zu beschädigen bzw. zu verlieren. Die Umstellung nach innen
drücken, um den Knopf leicht abschrauben zu können. Die beschädigte Umstellung herausnehmen und
die Operationen umgekehrt wiederholen, um sie zu wechseln.
SUSTITUCIÓN DEL DESVIADOR
Antes de efectuar esta operación asegúrense que el agua de la red hídrica esté cerrada. Destornillen el
exo de la ducha-teléfono. Para simplicar las operaciones que describimos a continuación Les aconseja-
mos que desmonten el mezclador de la pared. Destornillen el racor alojado abajo del mezclador poniendo
cuidado con no dañar/perder el O-ring. Empujen el dispositivo desviador hacia el interior para destornillar
con facilidad el pomo. Extraigan el desviador dañado y sustitúyanlo procediendo con secuencia inversa.
ЗАМЕНА РАСПРЕДЕЛИТЕЛЯ
Перед выполнением этой операции убедитесь, что вода из водопроводной сети перекрыта.
Отвинтите гибкий шланг душа. Для упрощения выполнения следующих операций рекомендуется
снять смеситель со стены. Отвинтите соединение, находящееся под смесителем, обращая внимание
на то, чтобы не повредить и не потерять уплотнительное кольцо. Сместите распределитель внутрь,
чтобы удобно отвинтить рукоятку. Извлеките поврежденный распределитель и замените его,
действуя в обратной последовательности.
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

14
Ch. 30 mm
1 2 3
4 5 6
Art. 21519 - Art. 21613 - Art.21615
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ
SOSTITUZIONE DEL DEVIATORE
Prima di effettuare questa operazione assicurarsi che l’acqua della rete idrica sia chiusa. Svitare il essibile
della doccetta. Per rendere più agevoli le operazioni seguenti è consigliabile smontare il miscelatore dalla
parete. Svitare il raccordo posto sotto il miscelatore facendo attenzione a non danneggiare/smarrire l’O-
ring. Spingere il dispositivo deviatore verso l’interno per svitare agevolmente il pomolo. Estrarre il deviatore
danneggiato e sostituirlo procedendo nella sequenza inversa.
REPLACING THE DIVERTING VALVE
Before making this operation make sure that water on the water network is closed. Unscrew the hose of the
shower. For the next operations it is easier to disassemble the mixer from the wall. Unscrew the connection
under the mixer paying attention not to damage/loose the O-ring. Push the diverting valve device towards
the interior to unscrew easily the knob. Remove the damaged diverting valve and replace it following the
opposite sequence.
SUBSTITUTION DU DÉVIATEUR
Avant d’effectuer cette opération vérier que l’eau du réseau hydrique est fermée. Dévisser le exible de
la douchette. Pour rendre plus faciles les opérations suivantes on conseille de démonter le mélangeur du
mur. Dévisser le raccord situé au-dessous le mélangeur faisant attention à ne pas endommager/perdre l’O-
ring. Pousser le dispositif déviateur vers l’intérieur pour dévisser facilement le bouton. Extraire le déviateur
abîmé et le remplacer en procédant dans la séquence inverse.
WECHSEL DER UMSTELLUNG
Bevor diese Operation zu erledigen, stellen Sie sicher, dass die Wasserleitungen gesperrt sind. Den exi-
blen Schlauch der Handbrause abschrauben. Um die folgenden Operationen einfacher erledigen zu kön-
nen, ist es empfehlenswert, den Mischer an der Wand abzumontieren. Das Verbindungsstück unten den
Mischer abschrauben, ohne den O-Ring zu beschädigen bzw. zu verlieren. Die Umstellung nach innen
drücken, um den Knopf leicht abschrauben zu können. Die beschädigte Umstellung herausnehmen und
die Operationen umgekehrt wiederholen, um sie zu wechseln.

15
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ
SUSTITUCIÓN DEL DESVIADOR
Antes de efectuar esta operación asegúrense que el agua de la red hídrica esté cerrada. Destornillen el
exo de la ducha-teléfono. Para simplicar las operaciones que describimos a continuación Les aconseja-
mos que desmonten el mezclador de la pared. Destornillen el racor alojado abajo del mezclador poniendo
cuidado con no dañar/perder el O-ring. Empujen el dispositivo desviador hacia el interior para destornillar
con facilidad el pomo. Extraigan el desviador dañado y sustitúyanlo procediendo con secuencia inversa.
ЗАМЕНА РАСПРЕДЕЛИТЕЛЯ
Перед выполнением этой операции убедитесь, что вода из водопроводной сети перекрыта.
Отвинтите гибкий шланг душа. Для упрощения выполнения следующих операций рекомендуется
снять смеситель со стены. Отвинтите соединение, находящееся под смесителем, обращая внимание
на то, чтобы не повредить и не потерять уплотнительное кольцо. Сместите распределитель внутрь,
чтобы удобно отвинтить рукоятку. Извлеките поврежденный распределитель и замените его,
действуя в обратной последовательности.

16
SOSTITUZIONE DEL VITONE
Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa.
Togliere il tappino in finitura facendo attenzione a non danneggiarlo e svitare il grano (A) per poter estrarre
la maniglia (B). Svitare il componente di ssaggio (C) che blocca la boccola (D) e slare la stessa dal vitone
(E). Inne smontare il vitone (E) con una chiave da 17 mm e sostituirlo.
ATTENZIONE: Durante questa procedura assicurarsi che le superci di appoggio siano pulite da impurità
e calcare e che la guarnizione del vitone sia ben posizionata.
Riassemblare i particolari con il procedimento inverso.
HEADVALVE REPLACEMENT
Before carrying out this operation make sure that water of the water mains is closed.
Remove the nish plug paying attention not to damage it and unscrew the screw (A) to extract the handle
(B).
Unscrew the xing component (C) that x the bush (D) and slide it off. Unscrew then the headvalve (E)
using a 17 mm wrench and replace it.
WARNING: During this procedure check that the supporting surfaces are clean from any impurities and
that the screwdown seals is correctly positioned
Reinstall all the details, proceeding in opposite order.
SUBSTITUTION DE LA TÊTE
Avant d’effectuer cette opération, il faut s’assurer que l’eau du réseau hydrique est fermée.
Enlever le bouchon en nition faisant attention à ne pas l’abîmer et dévisser les grains de xage (A) pour
pouvoir extraire la poignée (B). Dévisser le les xations (C) qui bloque le boucle (D) et désenler ça même
de la soupape. Dévisser, enn, la tête (E) en utilisant une clé de 17 mm et substituer-le.
ATTENTION: Pendant cette procédure il faut s’assurer que les surfaces d’appui soient nettoyées par des
impuretés et du calcaire et que la garniture de la tête soit bien placée
Remonter-le tout avec le procédé inverse.
B
C
A
Ch. 17 mm
2mm
D
E
Art. 21613 - Art.21615
2mm
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

17
AUSTAUSCHEN DES OBERTEILS
Bevor man diese Tätigkeit durchführt, muß man sich vergewissern, dass die Versorgung zum Wassernetz
unterbrochen ist.
Den Endverschluss herausnehmen, ohne ihn zu beschädigen, und den Bolzen (A) abschrauben, um den
Handgriff herausnehmen zu können (B). Den Befestigungsstift der Befestigungsteil (C) und die Zwinge
heben (D) vom der Oberteil (E). Schließlich das Oberteil (E) mit einem 17 mm Schlüssel abschrauben und
mit einem neuen ersetzen.
ACHTUNG: Während dieses Verfahrens muß man sich vergewissern, dass die Auageächen frei von Ve-
runreinigungen und Kalkablagerungen sind und dass die Dichtungen der Oberteil korrekt positioniert sind
Dann die Einzelheiten in umgekehrter Vorgehensweise erneut montieren.
SUSTITUCIÓN DE LA MONTURA
Antes de efectuar dicha operación asegúrense que el agua de la red hídrica esté cerrada.
Quiten el taponcito de acabado cuidando con no dañarlo y destornillen la clavija de jación (A) para extraer
la maneta (B). Destornillen el componente de jacion (C) que boquea el anillo (D) y quitar el mismo de la
montura (E). Finalmente destornillen la montura (E) con una llave de 17 mm y sustitúyanla.
CUIDADO: Durante este procedimiento asegúrense que las supercies de apoyo estén limpias de impu-
rezas y cal y que las juntas esté bien posicionada
Vuelva a ensamblar los detalles según el procedimiento inverso.
ЗАМЕНА БУКСЫ
Перед выполнением этой операции убедитесь, что вода из водопроводной сети перекрыта.
Снимите декоративную накладку, обращая внимание на то, чтобы не повредить ее, и отвинтите
стопорный винт (А), чтобы снять ручку (В). Отвинтите винт (С), крепящий втулку (D), и снимите ее с
буксы (Е). Наконец, снимите буксу (Е) ключом на 17 мм и замените ее.
ВНИМАНИЕ: Во время этой процедуры убедитесь, что опорные поверхности очищены от грязи и
водного камня, и что уплотнительная прокладка буксы хорошо установлена.
Соберите все компоненты в обратной последовательности.
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

18
SOSTITUZIONE DELLA CARTUCCIA TERMOSTATICA
Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa. Togliere il tappino
in finitura facendo attenzione a non danneggiarlo e svitare il grano (A) per poter estrarre la maniglia (B),
slandola dalla cartuccia (E). Togliere l’anello indicatore (C) e svitare la ghiera di tenuta (D) ed estrarre la
cartuccia (E) dal corpo termostatico (F). Introdurre la cartuccia nuova avendo cura di far coincidere la tacca
in rilievo della stessa con quella che si trova sul corpo del monocomando, quindi effettuare inversamente il
procedimento per ssare la nuova cartuccia al monocomando mantenendo i riferimenti corretti.
CARTRIDGE REPLACEMENT
Before carrying out this operation make sure that water of the water mains is closed. Remove the nish
plug paying attention not to damage it and unscrew the screw (A) to extract the handle (B), removing it
from the cartridge (E). Lift the color ring (C) Unscrew the ring nut (D) and take the cartridge (E) out form
the thermostatic body (F). Insert the new cartridge paying attention to match the reference notch with the
one present on the body of the single operation group, then carry out the opposite procedure to x the new
cartridge to the single operation group keeping the proper references.
SUBSTITUTION DE LA CARTOUCHE
Avant d’effectuer cette opération, vérier que l’eau du réseau hydrique est fermée. Enlever le bouchon en
nition faisant attention à ne pas l’abîmer et dévisser les grains de xage (A) pour pouvoir extraire la poi-
gnée (B), en la soulevant de la cartouche (E). Soulever l’anneau indicateur (C). Dévisser la virole d’étan-
chéité (D) et extraire la cartouche (E) du corps thermostatique (F). Introduire la cartouche neuve en ayant
soin de faire coïncider l’encoche en relief avec celle qui se trouve sur le corps de la mono-commande,
ensuite effectuer inversement le procédé pour xer la nouvelle cartouche à la mono-commande en main-
tenant les références correctes.
AUSTAUSCHEN DER KARTUSCHE
Bevor man diese Tätigkeit durchführt, muß man sich vergewissern, dass die Versorgung zum Wasser-
netz unterbrochen ist. Den Endverschluss herausnehmen, ohne ihn zu beschädigen, und den Bolzen (A)
abschrauben, um den Handgriff herausnehmen zu können (B), von der Kartusche (E) abziehen. Heben
Sie den Farbe Ring (C) weg. Die Nutmutter (D) losschrauben und die Kartusche (E) aus dem thermo-
statischen Körper (F) herausziehen. Die neue Kartusche einsetzen wobei darauf zu achten ist, dass die
E
Ch. 27 mm
C
D
B
A
F
2,5mm
Art. 21621 - Art.21613 - Art. 21615
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

19
hervorstehende Kerbe dieser mit der Kerbe, die sich auf dem Körper der Einhebel-Mischbatterie bendet,
übereinstimmt. Dann führt man die beschriebenen Tätigkeiten in umgekehrter Abfolge durch, um die neue
Kartusche an der Einhebel-Mischbatterie zu befestigen, wobei die Bezugspunkte korrekt beibehalten wer-
den müssen.
SUSTITUCIÓN DEL CARTUCHO
Antes de sustituir el cartucho, asegúrense el agua de la red hídrica esté cerrada. Quiten el taponcito
de acabado cuidando con no dañarlo y destornillen la clavija de jación (A) para extraer la maneta (B),
sacándola del cartucho (E). Quiten el anillo color (C). Destornillen la virola de cierre (D) y extraigan el car-
tucho (E) del cuerpo termostático (F). Introduzcan el cartucho nuevo, cuidando con que la muesca que se
encuentra sobre el mismo cartucho, coincida con aquella del monomando. Para jar el nuevo cartucho al
monomando, manteniendo las referencias correctas, efectúen el procedimiento inverso.
ЗАМЕНА ТЕРМОСТАТИЧЕСКОГО КАРТРИДЖА
Перед выполнением этой операции убедитесь, что вода из водопроводной сети перекрыта. Снимите
декоративную накладку, обращая внимание на то, чтобы не повредить ее, и отвинтите стопорный
винт (А), чтобы снять ручку (В) с картриджа (Е). Снимите кольцо-индикатор (С) и отвинтите крепежную
круглую гайку (D), после чего выньте картридж (Е) из корпуса термостатического смесителя (F).
Установите новый картридж, обращая внимание на то, чтобы совместить его выступающую метку с
меткой, которая находится на корпусе однокомандного смесителя, после чего выполните процедуры
в обратной последовательности для установки нового картриджа на однокомандный смеситель,
соблюдая правильность установки.
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

20
open
A
B
C
2,5mm
2,5mm
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ
