Gladiator CASTER User manual

W10726833A
IT'S TIME TO RETHINK THE GARAGE.®
ES TIEMPO DE VOLVER A PENSAR EN EL GARAGE.™
LE GARAGE REPENSÉ.™
CASTER
Installation Instructions
RUEDECILLA
Instrucciones de instalación
ROULETTE
Instructions d'installation
TABLE OF CONTENTS/ÍNDICE/TABLE DES MATIÈRES
CASTER SAFETY .........................................2
INSTALLATION INSTRUCTIONS................2
Tools and Parts..........................................2
Unpack Casters .........................................2
Install Casters.............................................2
Complete the Installation...........................4
SEGURIDAD DE LA RUEDECILLA .............6
INSTRUCCIONES DE INSTALACIÓN.........6
Piezas y herramientas................................6
Desempaque las ruedecillas .....................6
Instale las ruedecillas.................................6
Complete la instalación .............................8
SÉCURITÉ DE LA ROULETTE .................... 9
INSTRUCTIONS D’INSTALLATION............ 9
Outillage et pièces..................................... 9
Déballage des roulettes............................. 9
Installation des roulettes ........................... 9
Achever l’installation................................ 11

2
CASTER SAFETY
INSTALLATION INSTRUCTIONS
Tools and Parts
Gather the required tools and parts before starting installation.
TOOLS NEEDED:
PARTS SUPPLIED:
Unpack Casters
Depending on your model, the casters may be packed in either the
upper or lower compartment. Remove the box containing the
casters.
Install Casters
NOTE: Install the casters before you install any of the FeaturePak
items.
1. Open the lower compartment door and remove the base grille.
Remove the grille by grasping the grille with both hands, lifting up
and pulling bottom of the grille toward you.
2. Place the plastic skids (shipped with the refrigerator/freezer) on
the floor at least 3 ft (91.44 cm) apart. Lay a piece of cardboard
or other protective material over the skids. This will elevate the
refrigerator/freezer to allow for easier caster installation and also
protect it from scratches.
NOTE: If the skids have been discarded or are not available,
2" x 4" boards may be used.
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
■¹⁄₂" Socket wrench or nut
driver
■¹⁄₂" Wrench
■³⁄₈" Socket wrench or nut
driver
■Rigid casters (2)
■Swivel casters (2)
■⁵⁄₁₆–18 Self-locking
hex-nuts (16)
■⁵⁄₁₆–18 x ⁷⁄₈"
Hex-head bolts (16)
■¹⁄₄–20 x 1¹⁄₄" Self-tapping
hex-head bolts (4)
■¹⁄₄–20 x 1¹⁄₄" Lock washers (4)
■Caster brackets (located in
FeaturePak) (2)
■Plastic skids (shipped with
the refrigerator/freezer)
WARNING
Excessive Weight Hazard
Use two or more people to move and install
refrigerator/freezer.
Failure to do so can result in back or other injury.

3

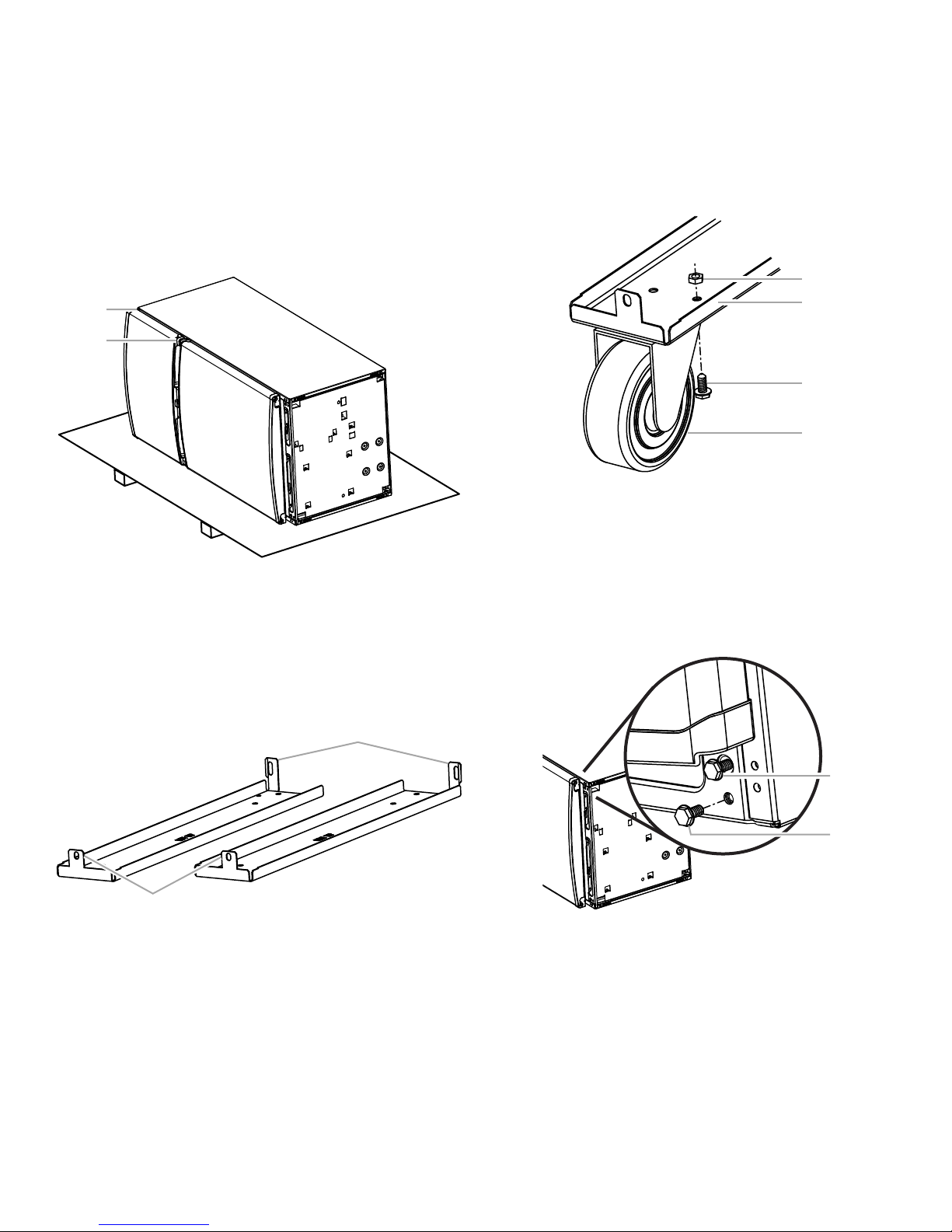

3. Place the refrigerator/freezer on its side on top of the cardboard
or protective material. Make sure the door hinge is facing
upward.
IMPORTANT: It is important that the door hinge face upward
during the entire caster installation.
4. Remove the casters and fasteners from the box.
5. Locate and remove the caster brackets from the FeaturePak.
6. Using ⁵⁄₁₆–18 hex-head bolts, attach one rigid caster and one
swivel caster to each caster bracket. The rigid caster fits the front
of the bracket, and the swivel caster fits on the rear.
7. Insert the hex-head bolts from the bottom and start the self-
locking nuts for each caster.
NOTES:
■The caster bracket must remain on a flat surface while you
are installing the casters.
■Install the casters to the front of each bracket so that the
wheel protrudes from the front of the bracket. The caster is
correctly installed when the bottom of the bracket makes a
90° angle with the caster mounting plate, as shown.
8. Hold the head of the hex-head bolt with a wrench while
tightening the self-locking nuts with a socket wrench.
9. Using a ¹⁄₂" socket wrench, remove the four unit bolts (two on
each side) from the lower front and rear of the refrigerator/freezer.
NOTE: Do not remove the leveling bolt.
Lower Front Corner
10. Place the slot in the rear of the caster bracket over the unit hole
in the rear of the refrigerator/freezer. Align the front hole of the
caster bracket with the unit hole in the front of the
refrigerator/freezer.
A. Top Hinge
B. Center Hinge
A. Rear edge of the caster bracket
B. Front edge of the caster bracket
A
B
A
B
A. Self-locking nut
B. Caster bracket
C. 90° Angle
D.
⁵⁄₁₆ –18 x ⁷⁄₈ " Hex-head bolt
E. Caster
A. Leveling bolt (do not remove)
B. Refrigerator/freezer unit bolt
B
A
C
D
A
B

4

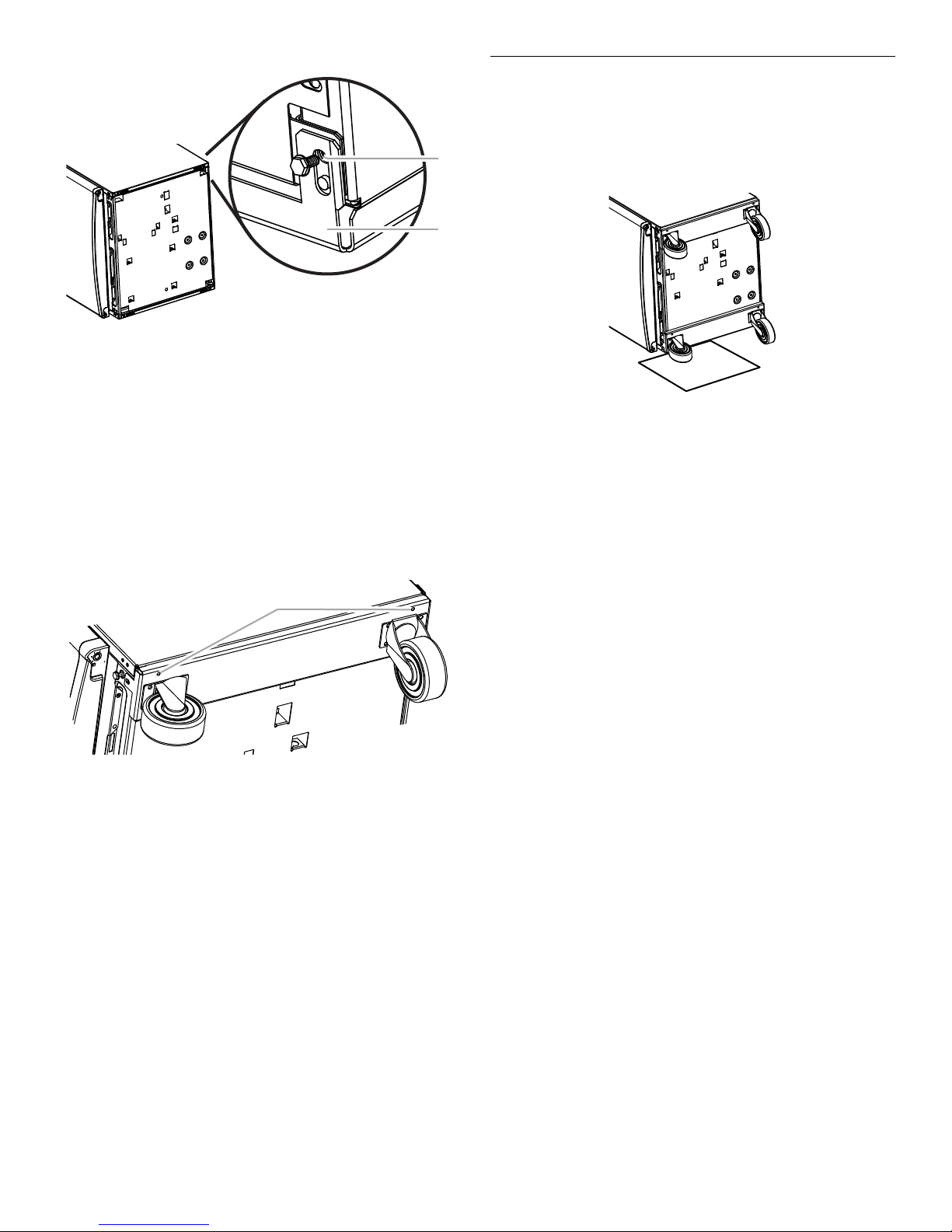

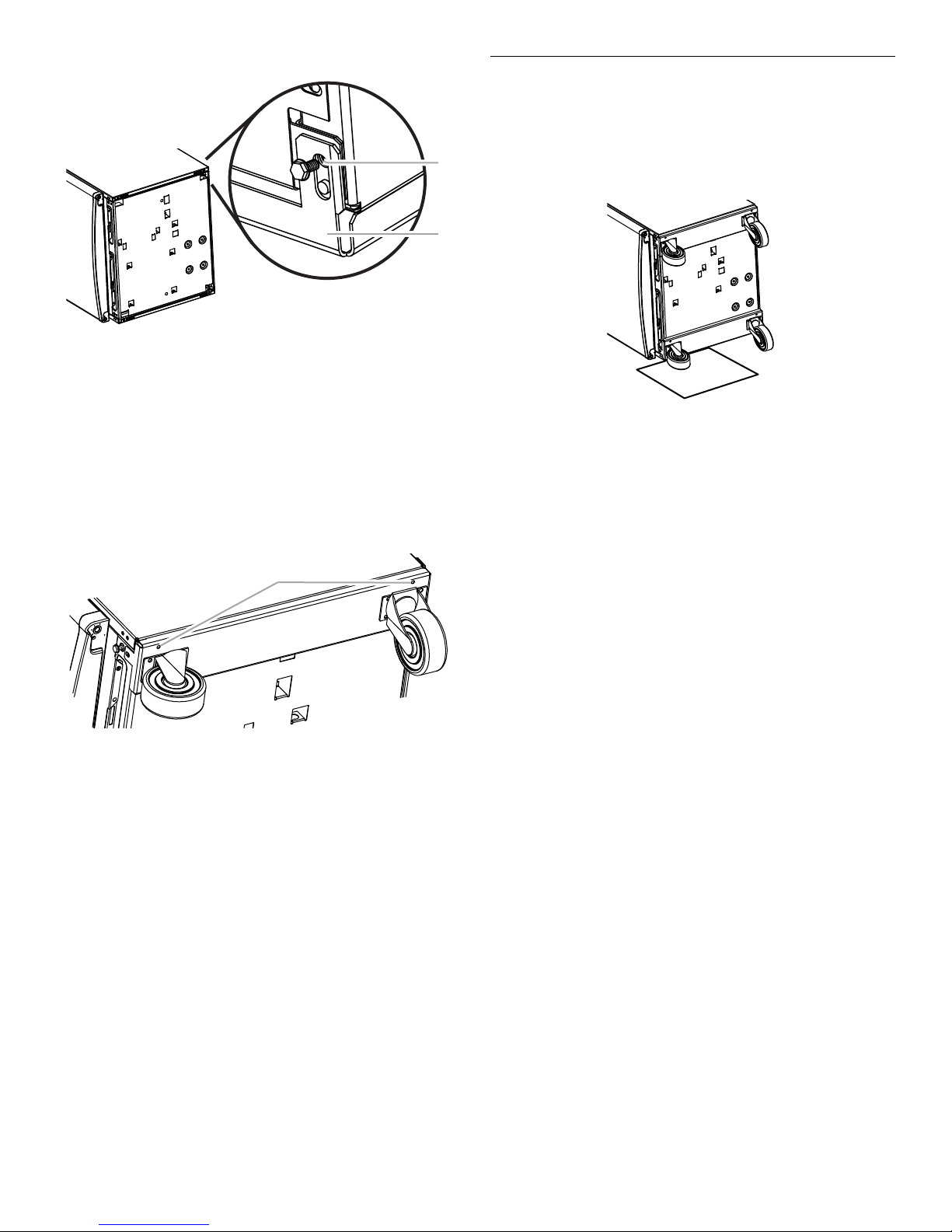

Lower Rear Corner
11. While holding the bracket in place, insert the four ³⁄₈" hex-head
unit bolts removed in Step 9 into the front holes and the ¹⁄₂" hex-
head unit bolts into the rear holes. Fasten the bolts, but do not
over-tighten.
NOTE: If the casters are not installed to the caster bracket in the
correct positions you will not be able to insert the hex-head unit
bolts into the front and rear unit holes.
12. Insert two of the ¹⁄₄–20 x 1¹⁄₄" self-tapping hex-head bolts and
lock washers into the two caster bracket holes in the side as
shown. Push the caster bracket against the bottom of the
refrigerator/freezer and tighten the bolts using a ³⁄₈" socket
wrench.
13. Repeat steps 10 to 12 for the other caster bracket.
Complete the Installation
1. Lock the front casters.
NOTE: Locking the casters will help prevent the refrigerator/
freezer from moving while it is being lifted.
2. Insert a small piece of cardboard between the caster brake and
the floor. This will help prevent the brake from rubbing on the
floor.
3. Stand the refrigerator/freezer upright.
4. Replace the base grille by placing the metal clips in the openings
in the metal panel and rolling the grille downward until it snaps
into place.
5. Unlock the casters and move the refrigerator/freezer into its final
location.
6. Lock the casters.
A. Refrigerator/freezer rear unit hole
B. Caster bracket
A. Caster bracket holes
A
B
A

5
Notes

6

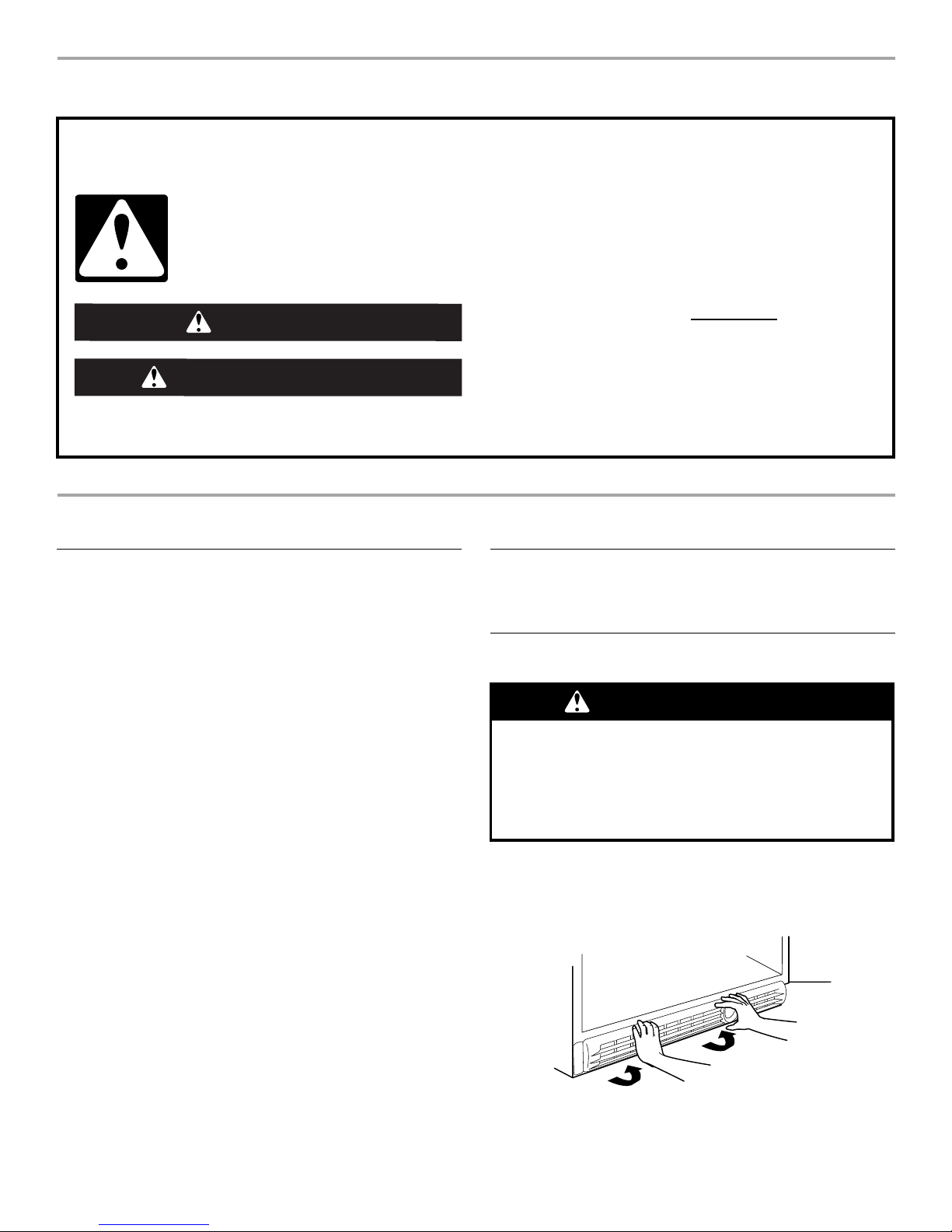

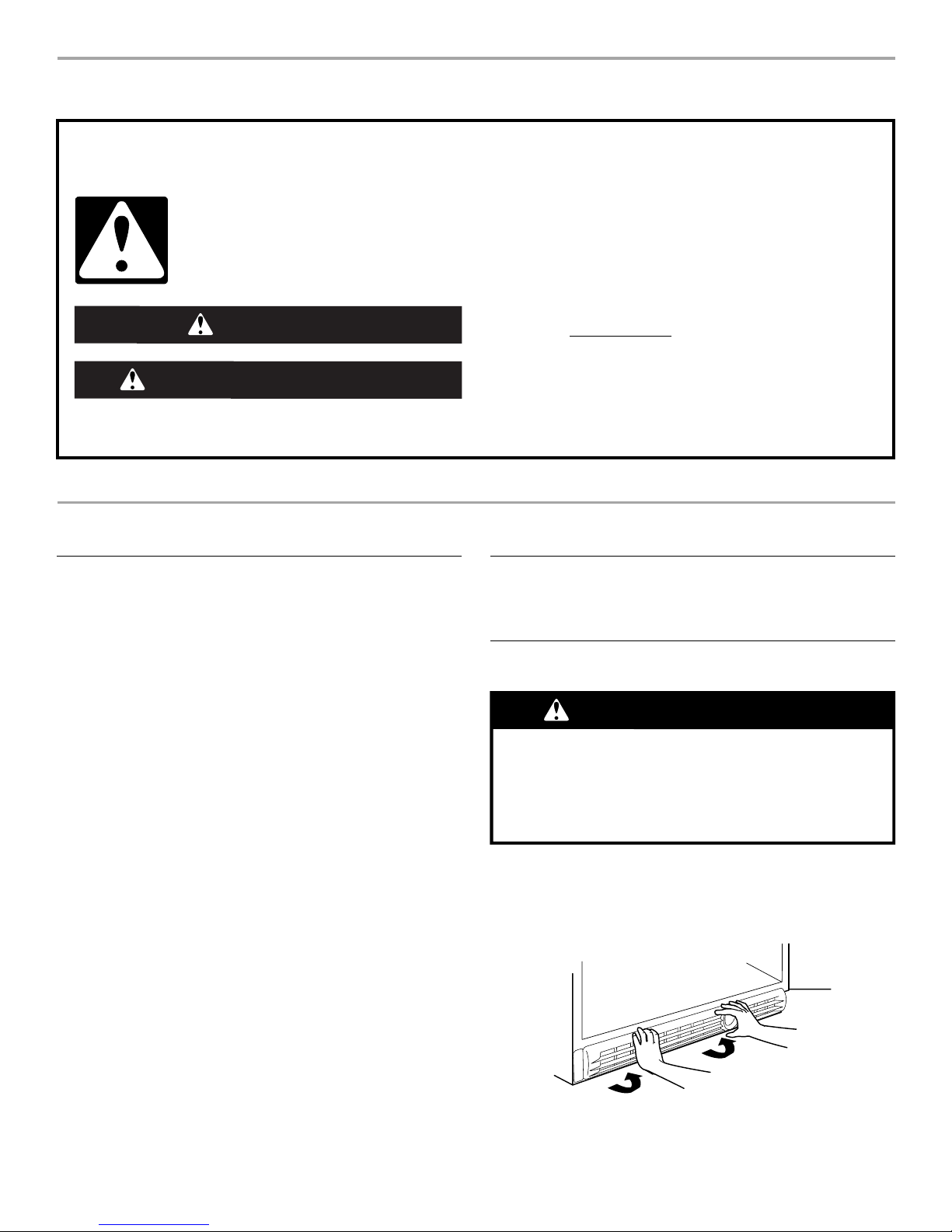

SEGURIDAD DE LA RUEDECILLA
INSTRUCCIONES DE INSTALACIÓN
Piezas y herramientas
Reúna las herramientas y piezas necesarias antes de comenzar la
instalación.
HERRAMIENTAS NECESARIAS:
PIEZAS SUMINISTRADAS:
Desempaque las ruedecillas
Dependiendo de su modelo, las ruedecillas pueden estar empacadas
en el compartimiento superior o en el inferior. Saque la caja que
contiene las ruedecillas.
Instale las ruedecillas
NOTA: Instale las ruedecillas antes de instalar los artículos del
paquete de piezas.
1. Abra la puerta del compartimiento inferior y quite la rejilla de la
base. Quite la rejilla sujetando la misma con ambas manos,
levantando y tirando de la parte inferior de la rejilla hacia usted.
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
ADVERTENCIA
PELIGRO
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
■Llave de cubo o llave para
tuercas de ½"
■Llave de tuercas de ½"
■Llave de cubo o llave para
tuercas de ³⁄₈"
■Ruedecillas rígidas (2)
■Ruedecillas giratorias (2)
■Contratuercas hexagonales de
⁵⁄₁₆–18 (16)
■Pernos hexagonales de
⁵⁄₁₆–18 x ⁷⁄₈" (16)
■Pernos autorroscantes de
cabeza hexagonal de
¼–20 x 1 ¼" (4)
■Arandelas de seguridad de
¼–20 x 1 ¼" (4)
■Soportes de ruedecillas
(ubicados en el paquete de
piezas) (2)
■Correderas de plástico
(enviadas con el refrigerador/
congelador)
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
el refrigerador/congelador.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.

7
2. Coloque las correderas de plástico en el piso (enviadas con el
refrigerador/congelador) dejando por lo menos 3 pies (91,44 cm)
entre ellos. Coloque un trozo de cartón u otro material protector
sobre las correderas. Esto elevará el refrigerador/congelador
para permitir una instalación más fácil y también para protegerlo
contra rayones.
NOTA: Si las correderas se han desechado o no están
disponibles, se pueden usar tablas de 2" x 4".
3. Coloque el refrigerador de costado encima del cartón o de un
material protector. Cerciórese de que la bisagra de la puerta esté
mirando hacia arriba.
IMPORTANTE: Es importante que la bisagra de la puerta mire
hacia arriba durante toda la instalación de las ruedecillas.
4. Quite de la caja las ruedecillas y los ajustadores.
5. Localice y quite los soportes de las ruedecillas del paquete de
piezas.
6. Usando los pernos de cabeza hexagonal de ⁵⁄₁₆-18 fije una
ruedecilla rígida y una giratoria en cada soporte de ruedecilla. La
ruedecilla rígida encaja en la parte frontal del soporte y la
giratoria en la parte trasera.
7. Inserte los pernos hexagonales desde abajo y comience las
contratuercas de cada ruedecilla.
NOTAS:
■El soporte de ruedecilla debe quedar en una superficie plana
mientras instala las ruedecillas.
■Instale las ruedecillas en el frente de cada soporte de modo
tal que la rueda sobresalga del frente del soporte. La
ruedecilla está correctamente instalada cuando la parte
inferior del soporte forma un ángulo de 90° con la placa de
montaje de la ruedecilla, como se muestra.
8. Sostenga la cabeza del perno de cabeza hexagonal con una
llave para tuercas mientras aprieta las contratuercas con una
llave de cubo.
9. Usando una llave de tubo de ½", quite los cuatro pernos de la
unidad (dos en cada lado) de la parte inferior frontal y trasera del
refrigerador/congelador.
NOTA: No quite el perno nivelador.
Esquina inferior frontal
10. Coloque la ranura en la parte posterior del soporte de ruedecilla
sobre el orificio en la parte posterior del refrigerador/congelador.
Alinee el orificio del frente del soporte de ruedecilla con el orificio
del frente del refrigerador/congelador.
A. Bisagra superior
B. Bisagra central
A. Parte trasera del soporte de ruedecilla
B. Parte frontal del soporte de ruedecilla
A
B
A
B
A. Contratuerca
B. Soporte de ruedecilla
C. Ángulo de 90°
D. Perno de cabeza hexagonal
de ⁵⁄₁₆–18 x ⁷⁄₈"
E. Ruedecilla
A. Perno nivelador (no lo quite)
B. Perno de la unidad del refrigerador/congelador
B
A
C
D
A
B

8
Esquina inferior trasera
11. Sostenga el soporte en su lugar y con los cuatro pernos de la
unidad que retiró en el paso 9 inserte los pernos de cabeza
hexagonal de ³⁄₈" en los orificios frontales y los pernos de cabeza
hexagonal de ½" en los orificios traseros. Ajuste los pernos, pero
no los apriete en exceso.
NOTA: Si las ruedecillas no están instaladas en el soporte de
ruedecilla en la posición correcta no podrá insertar los pernos de
cabeza hexagonal en los orificios frontales y traseros.
12. Inserte dos de los pernos autorroscantes de cabeza hexagonal
de ¼–20 x 1 ¼" que se incluyen con el juego y las contratuercas
en los dos orificios del lado del soporte de ruedecilla, como se
muestra. Empuje el soporte de ruedecilla contra el fondo del
refrigerador/congelador y apriete los pernos usando una llave de
tubo de ³⁄₈".
13. Repita los pasos 10 al 12 para el segundo soporte de ruedecilla.
Complete la instalación
1. Trabe las ruedecillas frontales.
NOTA: El trabar las ruedecillas ayudará a prevenir que el
refrigerador/congelador se mueva mientras se lo levanta.
2. Inserte un pequeño trozo de cartón entre el freno de la ruedecilla
y el piso. Esto ayudará a prevenir que el freno frote contra el
piso.
3. Coloque el refrigerador/congelador verticalmente.
4. Vuelva a colocar la rejilla de la base colocando los ganchos de
metal en las aberturas del panel de metal y deslizando la rejilla
hacia abajo hasta que calce en su lugar.
5. Desbloquee las ruedecillas y mueva el refrigerador/congelador
hacia el lugar deseado.
6. Trabe las ruedecillas.
A. Orificio trasero de la unidad del refrigerador/congelador
B. Soporte de ruedecilla
A. Orificios del soporte de ruedecilla
A
B
A

9
SÉCURITÉ DE LA ROULETTE
INSTRUCTIONS D’INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l’installation.
OUTILS NÉCESSAIRES :
PIÈCES FOURNIES :
Déballage des roulettes
Selon le modèle, les roulettes peuvent être emballées soit dans le
compartiment supérieur, soit dans le compartiment inférieur. Retirer
la boîte contenant les roulettes.
Installation des roulettes
REMARQUE : Installer les roulettes avant d’installer toute pièce du
sachet séparé.
1. Ouvrir la porte du compartiment inférieur et retirer la grille de la
base : saisir la grille avec les deux mains, soulever et tirer le bas
de la grille vers l'avant.
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
■Tourne-écrou ou clé à douille
de ½"
■Clé de ½"
■Tourne-écrou ou clé à douille
de ³⁄₈"
■Roulettes non orientables (2)
■Roulettes pivotantes (2)
■Écrous indesserrables
⁵⁄₁₆–18 (16)
■Vis à tête hexagonale
⁵⁄₁₆–18 x ⁷⁄₈" (16)
■Boulons à tête hexagonale
autotaraudants
¼–20 x 1¼" (4)
■Rondelles-freins
¼–20 x 1 ¼" (4)
■Brides de roulette (dans un
sachet séparé) (2)
■Barres d'appui de plastique
(expédiées avec le
réfrigérateur/congélateur)
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur/congélateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.

10
2. Placer les barres d'appui de plastique (expédiées avec le
réfrigérateur/congélateur) sur le sol avec un espacement d'au
moins 3 pieds (91,44 cm). Placer par-dessus les barres d'appui
une feuille de carton ou autre matériau protecteur; le
réfrigérateur/congélateur sera ainsi plus haut, ce qui facilitera
l'installation des roulettes et le protègera contre les éraflures.
REMARQUE : Si les barres d'appui ont été jetées ou ne sont pas
disponibles, on peut utiliser des tronçons de poteau de bois
2" x 4".
3. Placer le réfrigérateur/congélateur en appui sur son côté, par-
dessus la feuille de carton ou autre matériau de protection. Veiller
à ce que la charnière de porte soit orientée vers le haut.
IMPORTANT : Il est important que la charnière de porte soit
orientée vers le haut durant tout le processus d'installation des
roulettes.
4. Retirer de la boîte les roulettes et les organes de fixation.
5. Retirer du sachet séparé les brides de roulette.
6. Utiliser des vis à tête hexagonale ⁵⁄₁₆–18 pour fixer une roulette
non orientable et une roulette pivotante sur chaque bride de
roulette. La roulette non orientable doit être placée à l'avant de la
bride, et la roulette pivotante doit être placée à arrière, tel
qu'illustré.
7. Insérer les vis à tête hexagonale par le dessous et visser les
écrous indesserables sur les vis de fixation de chaque roulette.
REMARQUES :
■La bride de roulette doit reposer sur une surface plane lors
de l’installation des roulettes.
■Installer les roulettes sur la partie avant de chaque bride de
façon à ce que la roue dépasse de l’avant de la bride. La
roulette est correctement installée lorsque la partie inférieure
de la bride forme un angle de 90° avec la plaque de montage
de la roulette.
8. Pour le serrage final des écrous indesserrables avec une clé à
douille, immobiliser la vis avec une clé.
9. À l'aide d'une clé à douille de ½", enlever les quatre vis (deux de
chaque côté) à l'avant et à l'arrière du réfrigérateur/congélateur
(partie inférieure).
REMARQUE : Ne pas enlever la vis de réglage de l'aplomb.
Angle inférieur/avant
10. Positionner la bride de roulette pour que la fente à l'arrière soit
alignée avec le trou à l'arrière du réfrigérateur/congélateur.
Aligner le trou de l'avant de la bride de roulette avec le trou de
l'avant du réfrigérateur/congélateur.
A. Charnière supérieure
B. Charnière centrale
A. Bord avant de la bride de roulette
B. Bord arrière de la bride de roulette
A
B
A
B
A. Écrou indesserrable
B. Bride de roulette
C. Angle de 90°
D. Vis à tête hexagonale ⁵⁄₁₆–18 x ⁷⁄₈"
E. Roulette
A. Vis de réglage de l'aplomb (ne pas enlever)
B. Vis du réfrigérateur/congélateur
B
A
C
D
A
B

11
Angle inférieur/arrière
11. Maintenir la bride en place et à l’aide des quatre vis retirées lors
de l’étape 9, insérer les vis à tête hexagonale de ³⁄₈" dans les
trous avant et les vis à tête hexagonale de ½" dans les trous
arrière. Serrer les vis mais pas excessivement.
REMARQUE : Si les roulettes ne sont pas installées
correctement contre la bride de roulette, il sera impossible
d'insérer les vis à tête hexagonale dans les trous avant et arrière.
12. Dans les deux trous sur le côté de la bride de roulette, insérer
deux boulons à tête hexagonale autotaraudants ¼–20 x 1¼"
munies de leur rondelle-frein, comme illustré. Pousser la bride de
roulette contre le fond du réfrigérateur/congélateur, et serrer les
vis avec une clé à douille de ³⁄₈".
13. Répéter les étapes 10 à 12 pour la seconde bride de roulette.
Achever l’installation
1. Bloquer les roulettes avant.
REMARQUE : Bloquer les roulettes évitera que le réfrigérateur/
congélateur bouge lorsqu’on le soulèvera.
2. Insérer un petit morceau de carton entre le frein de roulette et le
sol; ceci empêchera le frein de frotter sur le sol.
3. Remettre le réfrigérateur/congélateur à la position verticale.
4. Réinstaller la grille de la base : insérer les agrafes métalliques
dans les ouvertures du panneau métallique, et faire pivoter la
grille vers le bas jusqu'à l'emboîtement.
5. Débloquer les roulettes et pousser le réfrigérateur/congélateur
jusqu'à sa position de service.
6. Bloquer les roulettes.
A. Trou arrière du réfrigérateur/congélateur
B. Bride de roulette
A. Trous pour bride de roulette
A
B
A

W10726833A
®/™ ©2014 Gladiator. Used under license in Canada. All rights reserved.
Usada en Canadá bajo licencia. Todos los derechos reservados.
Utilisé sous licence au Canada. Tous droits réservés.
8/14
Printed in Mexico
Impreso en México
Imprimé au Mexique
