Glatz CASTELLO Pro User manual

DE Montage- und Bedienungsanleitung 2
EN Installation and operating instructions 14
ES Instrucciones de montaje y uso 26
FR Notice de montage et d‘utilisation 8
IT Manuale di funzionamento e montaggio 20
NL Montage- en bedieningshandleiding 32
REGENRINNE/WINDSCHUTZ
RAIN GUTTER/WIND SHIELD
CANALÓN/PROTECCIÓN CONTRA EL VIENTO
GOUTTIÈRE/PROTECTION CONTRE LE VENT
GRONDAIA/PROTEZIONE ANTIVENTO
DAKGOOT/WINDSCHERM
› CASTELLO
®
Pro, PALAZZO
®

32
Inhaltsverzeichnis
Herzlich willkommen 3
Eigenschaften 3
Lieferumfang je Regenrinne 3
Lieferumfang je Windschutz 3
Sicherheitshinweise 4
Gewährleistung 5
Entsorgung 5
Montage/Bedienung 6
Demontage 7
Wartung und Pege 7
Herzlich willkommen
Herzlichen Glückwunsch zum Kauf Ihrer neuen Regenrinne und/oder
Windschutz zu Ihren Schirmen von Glatz. Sie haben ein hochwertiges
Produkt erworben. Diese Anleitung ist Bestandteil dieses Produktes.
Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Ent-
sorgung für Anwender des Produktes. Bitte machen Sie sich mit allen
aufgeführten Informationen vertraut, bevor Sie das Produkt verwenden.
Das Produkt darf nur wie hierin beschrieben und für die angegebenen
Anwendungsszenarien verwendet werden. Bei ordnungsgemässer
Verwendung und Pege, wird Ihnen diese Regenrinne und/oder dieser
Windschutz jahrelang gute Dienste leisten.
Das Produkt dient als Regenrinne zwischen zwei Schirmen oder als
Windschutz an einem Schirm. Das Produkt darf nur in privaten Haushal-
ten, im Gastronomie und Hotellerie oder in einem vergleichbaren Umfeld
eingesetzt werden. Das Produkt darf nur gemäss dieser Gebrauchsan-
weisung verwendet werden. Jegliche andere als in dieser Gebrauchsan-
weisung beschriebene Verwendung gilt als nicht bestimmungsgemässe
Verwendung. Änderungen im Zuge des technischen Fortschritts bleiben
vorbehalten. In dieser Anleitung wird diese Regenrinne und/oder dieser
Windschutz auch als «Produkt» bezeichnet.
Bestimmungsgemässe Verwendung
Regenrinne und Windschutz sind aus dem selben Material gefertigt wie
das Schirmdach und fügen sich somit hervorragend in die Umgebung
ein. Sie sind höhenverstellbar, so dass sie optimal an die individuellen Be-
dürfnisse anpassbar sind. Die Regenrinne ist konisch konfektioniert, um
eine optimale Regenwasserabführung zu gewährleisten.
Eigenschaften
• Regenrinne aus gleichem Stoff und Dessin wie Schirmdach zusätzlich
mit wasserdichter, abwaschbarer Innen-Doublierung
• Nivellier-Set rostfreier Stahl mit praktischer Nivellier-Schnalle
• Bügel
• 2 Tragrohre, eloxiert, steckbar
Lieferumfang je Regenrinne
• Windschutz aus gleichem Stoff und Dessin wie Schirmdach
• Nivellier-Set rostfreier Stahl mit praktischer Nivellier-Schnalle
• Bügel
• 1 Tragrohr, eloxiert, steckbar
Lieferumfang je Windschutz
Verwendete Warnworte
!GEFAHR Unmittelbar gefährliche Situation, die zum Tod oder schweren
Verletzungen führen kann.
!VORSICHT Potenziell gefährliche Situation, die zu kleineren bis
mittelschweren Verletzungen führen kann.
!HINWEIS Eine Situation, die zu Sachbeschädigungen führen kann.

54
Sicherheitshinweise
LESEN SIE ALLE SICHERHEITSHINWEISE SORGFÄLTIG
DURCH UND STELLEN SIE SICHER, DASS SIE SIE VER-
STEHEN.
• Alle Anweisungen befolgen, um Unfälle, Feuer, Explosio-
nen, Stromschläge oder andere Gefahren zu vermeiden,
welche Sachschäden verursachen und/oder zu schwe-
ren oder tödlichen Verletzungen führen können.
• Sicherstellen, dass jede Person die das Produkt verwen-
det, diese Warnungen und Anweisungen gelesen hat
und befolgt.
• Alle Sicherheitshinweise und Anweisungen für die Zu-
kunft aufheben. Sie müssen nachfolgenden Benutzern
des Produkts weitergegeben werden.
• Der Hersteller haftet nicht für materielle Schäden oder
Verletzungen, die durch falsche Handhabung oder Nicht-
einhaltung der Sicherheitshinweise entstanden sind. In
solchen Fällen wird die Gewährleistung ungültig.
• Kinder dürfen nicht mit dem Produkt spielen.
• !GEFAHR Kinder immer von Verpackungsmaterial fern-
halten - dieses stellt eine Erstickungsgefahr dar. Kinder
unterschätzen Gefahren. Dieses Produkt ist kein Spiel-
zeug.
• Kinder ab 8 Jahren und Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten,
mangelnder Erfahrung und Kenntnisse dürfen das
Produkt nur gebrauchen, wenn sie von einer für ihre Si-
cherheit zuständigen Person beaufsichtigt werden oder
ihnen der sichere Gebrauch des Gerätes gezeigt wurde
und sie die damit verbundenen Gefahren verstanden
haben. Reinigungs- und Wartungsarbeiten dürfen nicht
von Kindern ohne Beaufsichtigung durchgeführt werden.
• Das Gerät bei Mangel an Konzentration/Aufmerksam-
keit und / oder unter Einuss von Drogen, Alkohol oder
Medikamenten nicht verwenden.
• Das Produkt nicht fallen oder anschlagen lassen.
• Nur Originalzubehör/Ersatzteile verwenden.
• Veränderungen am Produkt und technische Modizie-
rungen sind nicht zulässig.
• Vor dem Schliessen der Schirme müssen sowohl Regen-
rinnen wie auch Windschutz entfernt werden.
Entsorgung
Mit der korrekten Entsorgung des Produkts helfen Sie, mögliche Gefah-
ren für die Umwelt und die Gesundheit zu vermeiden. Die Wiederver-
wertung von Materialien trägt zur Erhaltung der natürlichen Ressourcen
bei. Entsorgen Sie daher keine alten Produkte mit dem unsortierten
Hausmüll.
Die Verpackung ist aus umweltfreundlichen Materialien hergestellt, die
in Ihren lokalen Recyclingeinrichtungen entsorgt werden können. Mit
der korrekten Entsorgung der Verpackungen und Verpackungsabfälle
helfen Sie, mögliche Gefahren für die Umwelt und die Gesundheit zu ver-
meiden. Das Produkt besteht aus Metall und synthetischen Teilen. Eine
Entsorgung zum Ende der Lebensdauer muss im Rahmen der regionalen
Umwelt- und Abfallvorschriften erfolgen.
Gewährleistung
Nehmen Sie immer zuerst mit Ihrem GLATZ Partner Kontakt auf, bevor
Sie das Produkt einsenden. Die Gewährleistung beträgt 24 Monate ab
Kaufdatum. Die Gewährleistung erlischt in folgenden Fällen:
• Äussere Gewalteinwirkung
• Unsachgemässe Bedienung und Wartung
• Beschädigungen durch höhere Gewalt

76
Montage/Bedienung
Die Montage der Bügel erfolgt bei losgelöster (CASTELLO Pro) oder be-
festigter (PALAZZO-Linie) Bespannung und bei halb geöffnetem Schirm.
Die Regenrinne und der Windschutz können nur bei vollständig geöffneten
Schirmen angebracht werden. Vor dem Schliessen der Schirme müssen
sowohl Regenrinnen wie auch Windschutz entfernt werden. Durch Verstel-
len der Neigung der Regenrinne mittels der Gurten kann der Wasserabuss
optimiert werden.
Wartung und Pege
• Regenrinne/Windschutz in geöffnetem Zustand trocknen lassen, um
Bildung von Schimmel und Verfärbungen zu verhindern.
• Reinigen Sie die Regenrinne/den Windschutz bei Bedarf mit lauwar-
mem Wasser, Feinwaschmittel und einem Schwamm.
• Verwenden Sie kein Bleichmittel und keine scharfen Objekte, um
Beschädigungen an der Regenrinne/dem Windschutz zu vermeiden.
• Wenn die Regenrinne/der Windschutz an stark exponierter Stelle
eingesetzt wird, muss mit erhöhtem Verschleiss gerechnet werden. In
solchen Fällen empfehlen wir eine intensivere Wartung und Pege.
• In den meisten Fällen kann eine defekte Regenrinnen und/oder ein
defekter Windschutz von Ihrem GLATZ Partner repariert werden. Ver-
wenden Sie ausschliesslich Originalersatzteile von Glatz.
Demontage
Vor dem Schliessen der Schirme muss die angebrachte Regenrinne/der
angebrachte Windschutz entfernt werden. Dazu werden sie von den
Bügeln gelöst. Bei Bedarf die Tragrohre herausziehen und durch aus-
einanderziehen in die einzelnen Segmente zerlegen.

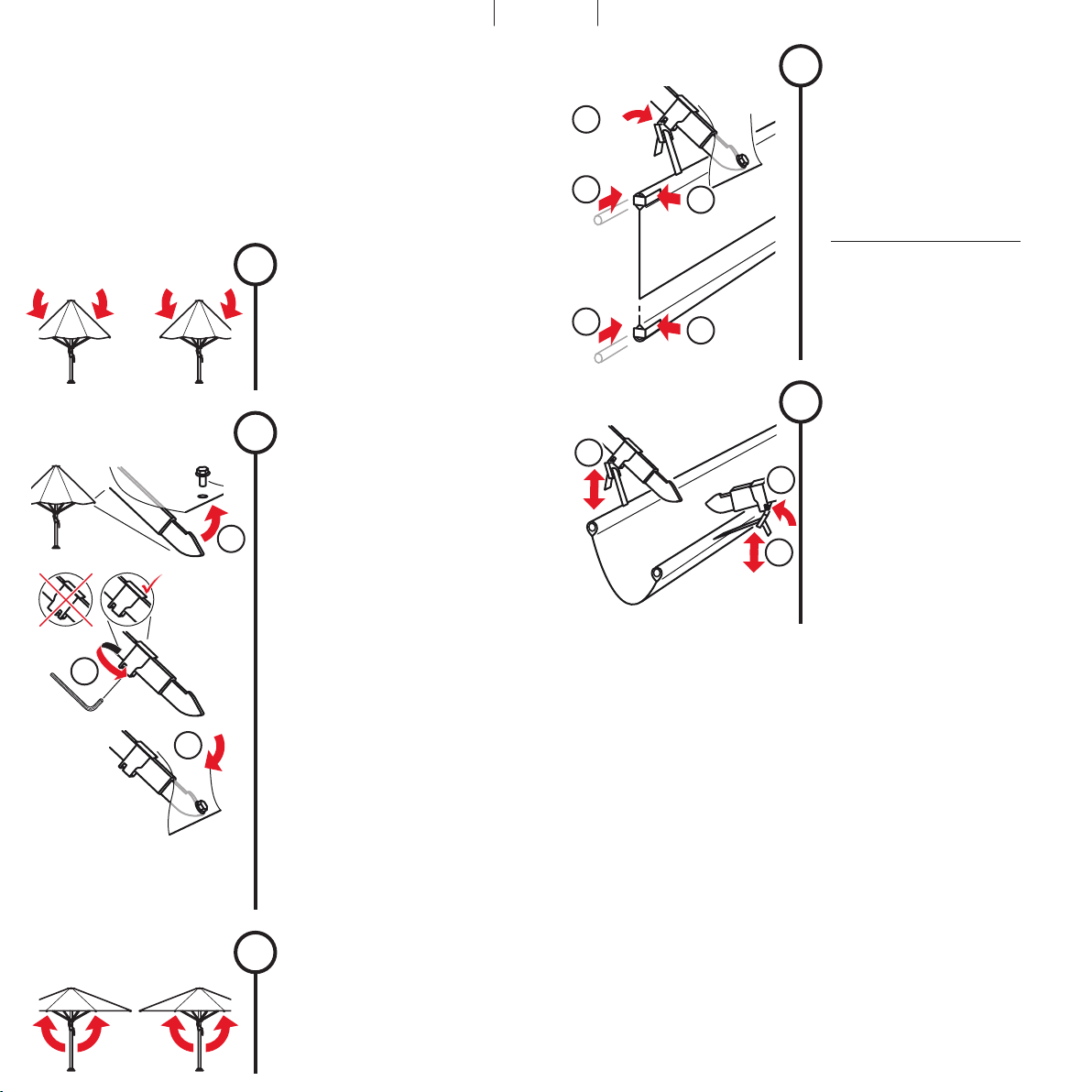

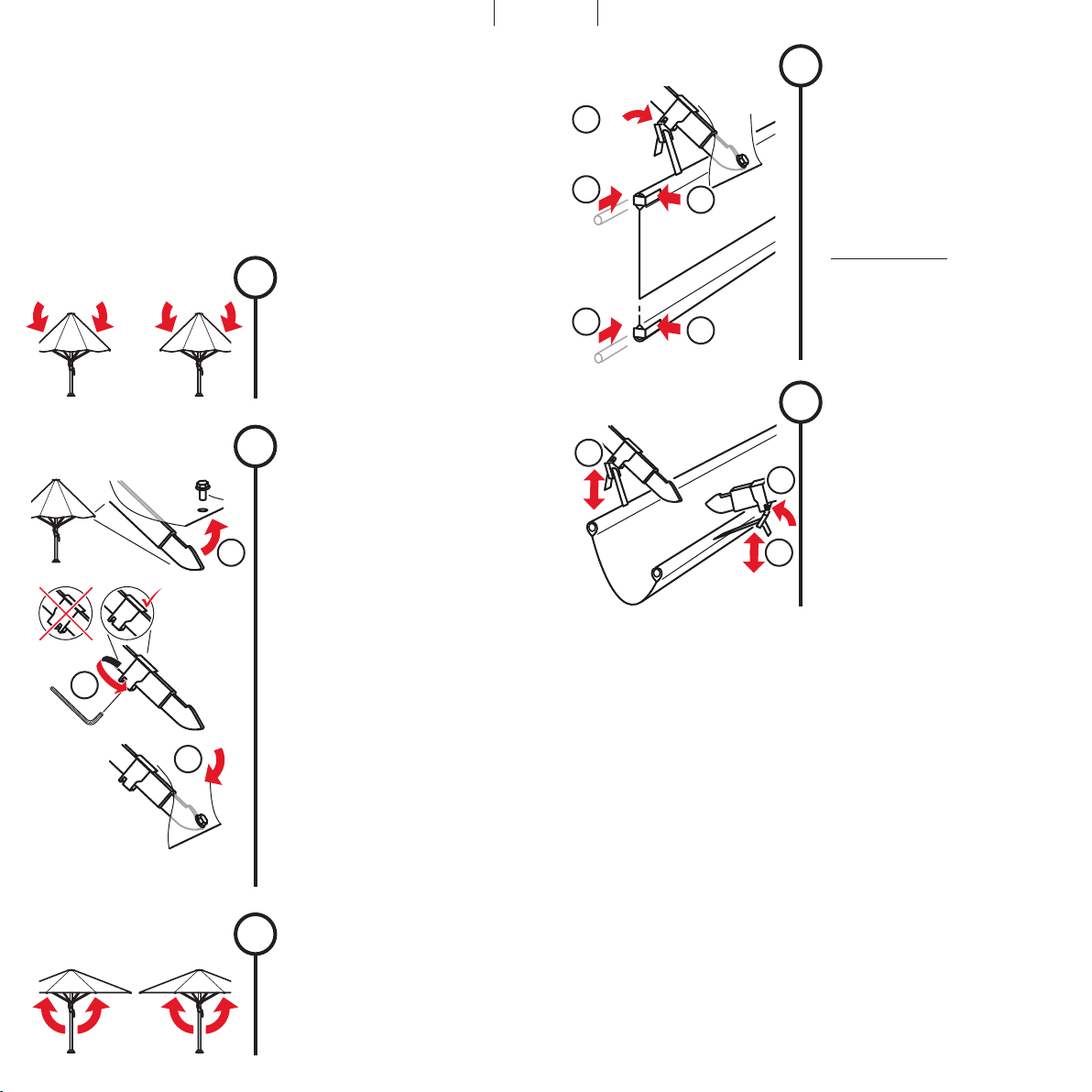

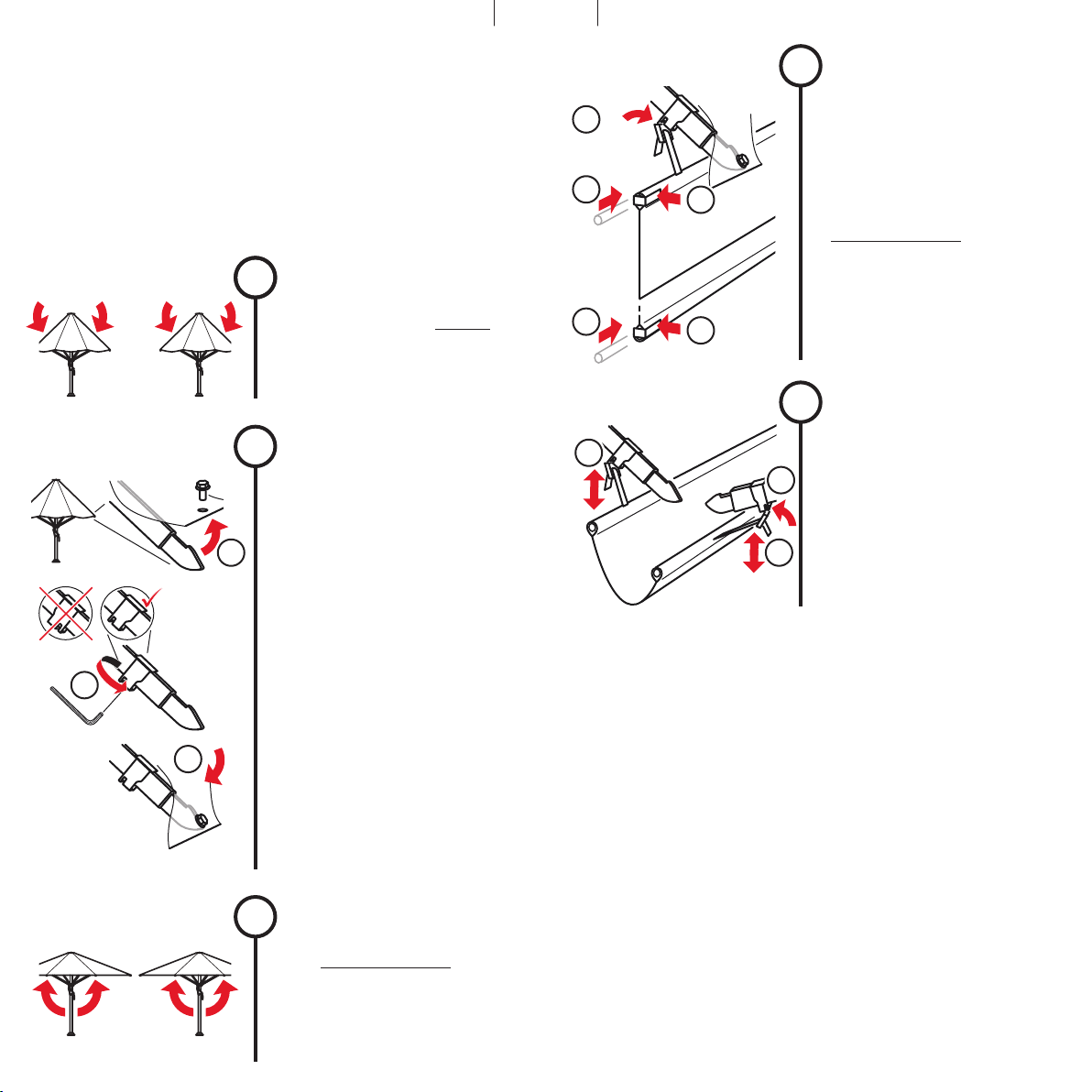

Schirme halb öffnen
1
Um die Kräfte an der Bespannung
tief zu halten…
!
Schirme ganz öffnen
3
Zur Montage der Regenrinne/des
Windschutzes müssen die Schirme
ganz geöffnet sein.
!
1. Regenrinne am Nachbarschirm in die
Bügel einhängen
2. Regenrinne mit Hilfe der Gurten
gleichmässig zur konischen Form
ausnivellieren
Regenrinne einhängen
5
Zum Anheben an Gurte ziehen, zum
Absenken Schnallentaste drücken.
!
5.2
5.2
5.1
1. Regenrinne/Windschutz auf einer
Seite in die Bügel einhängen
2. Oberes Tragrohr zusammenstecken
und in die Rohrtasche einschieben
3. Nur bei Regenrinne: Unteres Trag-
rohr zusammenstecken und in die
Rohrtasche einschieben
4. Klett schliessen
Regenrinne/Windschutz
vorbereiten
4
4.1
4.2 4.4
4.4
4.3
*nur bei Regenrinne
**
1. nur CASTELLO: Fixierschraube der
Bespannung lösen und Bespannung
anheben
2. Bügel richtig orientiert über die
Strebe schieben (PALAZZO Royal:
aufstecken)
3. Bügel in gleichem Abstand zur
Dachkante positionieren und mittels
Inbusschraube festklemmen
4. nur CASTELLO: Bespannung ab-
senken und mittels Fixierschraube
wieder xieren
5. Schritte 1 bis 4 für jede betroffene
Strebe wiederholen
*
Bügel montieren
2
Die Bügel müssen am Schluss in einer
Linie sein, so, dass eine gute Überlap-
pung Dachkante/Regenrinne bleibt.
Empfehlung: die Bespannung jeweils
nur an einer Strebe lösen und die
Bügel Strebe für Strebe anbringen.
!
2.1
2.3
2.4
* nur CASTELLO
*

98
Sommaire Bienvenue
Félicitations pour l’achat de votre nouvelle gouttière et/ou nouveau
protection contre le vent pour vos parasols Glatz. Vous venez de faire
l’acquisition d’un produit de haute qualité! Le présent mode d’emploi
fait partie intégrante de celui-ci. Il contient d’importantes informations
pour l’utilisateur, qui concernent la sécurité, l’utilisation et l’élimination de
ce produit. Avant de l’utiliser, veuillez bien vous familiariser avec toutes
les informations qui gurent dans ce mode d’emploi. Ce produit doit
impérativement être utilisé comme décrit dans celui-ci et ce, uniquement
pour les scénarios d’utilisation indiqués. A condition de les utiliser et de les
entretenir correctement, cette gouttière et/ou cette protection contre le
vent vous offriront de bons et loyaux services durant de longues années!
Ce produit peut être utilisé comme gouttière entre deux parasols, ou
comme protection contre le vent pour un parasol. Ce produit ne doit
être utilisé que pour un usage privé ou dans des environnements tels que
restaurants ou hôtels. Ce produit doit impérativement être utilisé comme
indiqué dans le présent mode d’emploi. Toute autre utilisation sera consi-
dérée comme non conforme. Nous nous réservons par ailleurs le droit
d’apporter des modications an d’intégrer les nouvelles avancées tech-
nologiques. Cette gouttière et/ou protection contre le vent sont appelés
«produit» dans le présent mode d’emploi.
Conformité d’utilisation
Bienvenue 9
Principales caractéristiques 9
Contenu de la livraison d’une gouttière 9
Contenu de la livraison d’une protection contre le vent 9
Consignes de sécurité 10
Garantie 11
Élimination 11
Montage et utilisation 12
Démontage 13
Entretien et nettoyage 13
Messages d’avertissement utilisés:
DANGER! Situation à risque direct pouvant entrainer la mort ou de
graves blessures.
ATTENTION! Situation à risque potentiel pouvant entrainer des bles
sures légères à moyennement graves.
INDICATION Situation pouvant entrainer des dégâts matériels.
IMPORTANTE!
La gouttière et la protection contre le vent étant constitués du même
matériau que le toit du parasol, ils s’intègrent parfaitement à l’environne-
ment. Et comme leur hauteur est réglable, vous pouvez les adapter à vos
besoins de manière optimale. La gouttière est de forme conique, an de
garantir une évacuation optimale des eaux de pluie.
Principales caractéristiques
• Gouttière constituée de la même matière et présentant le même motif
que le toit du parasol, et comportant une doublure intérieure imper-
méable à l’eau et lavable.
• Kit de mise à niveau en acier inoxydable, avec très pratique étrier-
boucle.
• Étriers
• 2 tubes-support anodisés et emboîtables
Contenu de la livraison d’une gouttière
• La protection contre le vent est constitué de la même matière et pré-
sentant le même motif que le toit du parasol.
• Kit de mise à niveau en acier inoxydable, avec très pratique étrier-
boucle.
• Étriers
• 1 tubes-support anodisés et emboîtables
Contenu de la livraison d’une protection contre le vent

1110
Consignes de sécurité
LISEZ ATTENTIVEMENT TOUTES LES CONSIGNES DE
SÉCURITÉ ET ASSUREZ-VOUS DE LES AVOIR BIEN
COMPRISES.
• Respecter toutes les consignes an d’éviter les acci-
dents, incendies, explosions, électrocutions et autres
dangers susceptibles de provoquer des dommages
matériels et/ou des blessures graves, voire mortelles.
• S’assurer que tout utilisateur du produit a lu et res-
pecte les avertissements et les consignes.
• Ranger toutes les consignes de sécurité et instruc-
tions en lieu sûr pour pouvoir s’y reporter ultérieu-
rement. Elles doivent être remises aux utilisateurs
suivants du produit.
• Le fabricant décline toute responsabilité pour les pré-
judices matériels ou corporels résultant d’une mau-
vaise manipulation ou du non-respect des consignes
de sécurité. La garantie est alors caduque.
• Il est interdit aux enfants de jouer avec le produit.
• !DANGER Pour éviter tout risque de suffocation, les
matériaux d’emballage doivent rester hors de portée
des enfants. Les enfants tendent à sous-estimer les
dangers. Ce produit n’est pas un jouet.
• Les enfants âgés de 8 ans et plus et les personnes
ayant des déciences physiques, sensorielles ou
mentales, ou qui ne possèdent pas l’expérience et la
connaissance nécessaires, ne doivent utiliser le pro-
duit que s’ils sont supervisés ou que des instructions
leur ont été données par une personne responsable
de leur sécurité pour l’utilisation de l’appareil et après
en avoir compris les dangers. Les opérations de
nettoyage et de maintenance ne doivent pas être
effectuées par des enfants sans surveillance.
• Ne pas utiliser en cas de décience de concentration
et/ou d’attention, et/ou sous l’inuence de drogues,
de l’alcool ou de médicaments.
• Ne pas faire tomber ni heurter le produit.
• Les modications et adaptations techniques du pro-
duit ne sont pas autorisées.
• Avant de refermer les parasols: toujours retirer la gout-
tière et la protection contre le vent!
Garantie
Avant de renvoyer le produit, contactez votre partenaire GLATZ.
La durée de validité de la garantie est de 24 mois à compter de la date
d’achat. La garantie est caduque dans les cas suivants :
• Brutalité
• Négligence dans l’utilisation et l’entretien
• Dommages dus à des manipulations sans précautions
Élimination
En éliminant correctement ce produit lorsqu’il arrivera en n de vie, vous
contribuerez à la préservation de l’environnement et de la santé de tous.
De plus, le recyclage des matériaux usagés contribue à la préservation
des ressources naturelles. Veuillez par conséquent ne jamais mettre de
produits usagés avec les déchets ménagers (déchets non triés).
L’emballage de ce produit est constitué de matières écophiles, lesquelles
pourront être recyclées par le centre de recyclage situé près de chez
vous. En éliminant correctement ce produit lorsqu’il arrivera en n de vie,
vous contribuerez à la préservation de l’environnement et de la santé
de tous. Ce produit est composé de métal et de matériaux de synthèse.
Quand ce produit arrivera en n de vie, il devra être éliminé en respectant
les directives régionales sur les déchets et la protection de l’environne-
ment.

1312
Montage et utilisation
Pour pouvoir monter les étriers il faut que la toile soit défaite (CASTELLO
Pro) ou xée (gamme PALAZZO) et que le parasol soit ouvert à moitié. La
gouttière et la protection contre le vent ne peuvent être installés que si les
parasols sont ouverts au maximum. Avant de refermer les parasols: toujours
retirer la gouttière et la protection contre le vent! Pour obtenir un écoule-
ment optimal des eaux de pluie, il suft de régler la pente de la gouttière.
Ouvrir les parasols à moitié
seulement.
1
An que les forces exercées sur la
toile soit minimales...
!
Déplier les parasols au maximum
3
Car pour pouvoir monter la gouttière/la
protection contre le vent, les parasols
doivent être complètement ouverts.
!
4
4.1
4.2 4.4
4.4
4.3
**
1. CASTELLO uniquement: Dévisser la
vis de xation de la toile puis soulever
celle-ci.
2. Orienter correctement l’étrier en le
faisant coulisser sur la baleine
(PALAZZO Royal: emboiter).
3. Positionner les étriers de façon à ce
qu’il soient tous à égale distance du
bord du toit, et les xer avec la vis
Allen correspondante.
4. CASTELLO uniquement: Abaisser
la toile puis la rexer avec la vis de
xation correspondante.
5. Répéter les étapes 1 à 4 pour chaque
baleine concernée.
*
Mise en place de l’étrier
2
Les étriers doivent toujours être
placés en bout de ligne, an que le
chevauchement bord du toit/gouttière
reste correct. Recommandations :
toujours défaire la toile au niveau
d’une baleine seulement, et poser les
cavaliers baleine par baleine.
!
2.1
2.3
2.4
* CASTELLO uniquement
*
1. Accrocher, d’un côté, la gouttière/la
protection contre le vent aux étriers.
2. Assembler le tube-support supérieur
puis l’introduire dans son fourreau.
3. Uniquement pour la gouttière:
Assembler le tube-support inférieur
puis l’introduire dans son fourreau.
4. Fermer la bande velcro.
Préparer la gouttière/ la pro-
tection contre le vent
*Pour la gouttière uniquement
5
!
5.2
5.2
5.1
1. Accrocher la gouttière aux étriers du
parasol voisin.
2. A l’aide des sangles d'ajustement:
mettre la gouttière de niveau, en veil-
lant à ce qu’elle ait une forme conique
sur toute sa longueur.
Accrocher la gouttière.
Pour lever: tirer sur la sangle. Pour abais-
ser: presser le bouton de la boucle.
Entretien et nettoyage
• An d'éviter toute décoloration ou moisissure: pour faire sécher la
gouttière/la protection contre le vent, toujours les ouvrir.
• Lorsque la gouttière/la protection contre le vent doit être nettoyé-e: le/
la nettoyer avec de l’eau tiède, un produit nettoyant non agressif et une
éponge.
• Ne pas utiliser de produits de blanchiment ni d’objets tranchants pour la
gouttière/la protection contre le vent car cela l’abîmerait.
• Si la gouttière/la protection contre le vent sont utilisés dans un endroit
très exposé: il/elle s’usera plus vite. En pareil cas un entretien et un
nettoyage plus intensifs sont recommandés.
• Normalement, quand une gouttière ou une protection contre le vent
est endommagé, votre partenaire GLATZ local parvient à la/le réparer.
Toujours utiliser des pièces d’origine (pièces fournies par Glatz).
Démontage
Avant de refermer les parasols: toujours retirer la gouttière et la protection
contre le vent installés. Pour cela, les désolidariser des étriers. Si néces-
saire: sortir les tubes-support et les désassembler en tirant dessus.

1514
Table of Contents Welcome
The product serves as a rain gutter between two parasols or as a wind
shield on a parasol. The product may only be used in private house-
holds, in the catering and hotel sector or in a comparable environment.
The product may only be used in accordance with these operating
instructions. Any use other than the uses described in these operating
instructions shall be considered improper use. We reserve the right to
make modications due to technical advances. In these instructions, this
rain gutter and/or wind shield is also referred to as the ‘product’.
Intended use
Welcome 15
Properties 15
Scope of delivery per rain gutter 15
Scope of delivery per wind shield 15
Safety information 16
Warranty 17
Disposal 17
Assembly / operation 18
Disassembly 19
Care and maintenance 19
Warning words used
!DANGEROUS Immediately dangerous situation which can result in
death or severe injuries.
!CAUTION Potentially dangerous situation which can result in
minor or moderate injuries.
!NOTICE A situation that can lead to property damage.
Congratulations on the purchase of your new rain gutter and/or wind
shield for your Glatz parasols. You have purchased a high quality parasol.
These instructions form part of this product. They contain important
safety, usage and disposal information for users of the product. Please
familiarise yourself with all the information listed before using the product.
The product may only be used as described herein and for the use sce-
narios stated. With proper use and care, this rain gutter and/or wind shield
will give you years of good service.
The rain gutter and wind shield are made of the same material as the
sunshade roof and so blend in perfectly with their surroundings. They
are height-adjustable so that they can be optimally adapted to individual
needs. The rain gutter is tapered to ensure optimal rainwater drainage.
Properties
• Rain gutter made of the same fabric and design as the sunshade roof,
additionally with waterproof, washable inner lining
• Stainless steel levelling set with useful levelling buckle
• Brackets
• 2 support tubes, anodised, pluggable
Scope of delivery per rain gutter
• Wind shield of the same fabric and design as the sunshade roof
• Stainless steel levelling set with useful levelling buckle
• Brackets
• 1 support tube, anodised, pluggable
Scope of delivery per wind shield

1716
Safety information
READ ALL THE SAFETY INSTRUCTIONS CAREFULLY
AND MAKE SURE THAT YOU UNDERSTAND THEM.
• Follow all the instructions to avoid accidents, re, ex-
plosions, electric shock or other hazards that could
cause property damage and / or severe or fatal
injuries.
• Ensure that each person using the product has read
and observes these warnings and instructions.
• Keep all safety directions and instructions for future
reference They must be passed on to the following
users of the product.
• The manufacturer is not liable for material damages
or injuries caused by incorrect use or the failure to
observe the safety instructions. The warranty be-
comes invalid in such cases.
• Children must not play with the product.
• !DANGER Always keep children away from pack-
aging material - this constitutes a choking hazard.
Children underestimate risks. This product is not a
toy.
• Children aged 8 years or over and persons with
reduced physical, sensory or mental capabilities,
lack of experience or knowledge may only use the
appliance if they are supervised by a person who
is responsible for their safety or if they have been
shown how to use the appliance safely and they
have understood the risks inherent in its use. Clean-
ing and maintenance tasks may not be carried out by
children without supervision.
• Do not use the device if you are suffering from a lack
of concentration /attention or under the inuence of
drugs, alcohol or medication.
• Do not allow the product to fall or knock against
anything.
• Product and technical modications are not permit-
ted.
• Before closing the parasols, both rain gutters and wind
shield must be removed.
Warranty
Always contact your GLATZ partner rst before sending in the product.
The warranty period amounts to 24 months from the date of purchase.
The warranty shall become null and void in the following cases:
• Due to external force
• Incorrect use and maintenance
• Damage due to force majeure
Disposal
By disposing of the product correctly, you are helping to avoid potential
hazards to the environment and health. Recycling materials helps to con-
serve natural resources. So please do not dispose of old products with
unsorted domestic waste.
The packaging is made of environmentally friendly materials that can be
disposed of at your local recycling centre. By disposing of the packaging
and packaging waste correctly, you will help to avoid possible hazards to
the environment and health. The product is made of metal and synthetic
parts. End-of-life disposal must be carried out in accordance with region-
al environmental and waste disposal regulations.

1918
1
!
5
5.2
5.2
5.1
4
4.1
4.2 4.4
4.4
4.3
**
Assembly / operation
The brackets are mounted with the covering either detached (CASTELLO
Pro) or attached (PALAZZO line) and with the parasol half open. The rain
gutter and wind shield can only be tted when the parasols are fully open.
Before closing the parasols, both rain gutters and wind shield must be
removed. By adjusting the inclination of the rain gutter using the straps, the
water run-off can be optimised.
Half open parasols.
In order to minimise the tension on
the covering...
*
2
2.1
2.3
2.4 *
1. only CASTELLO: Loosen the xing
screw of the covering and raise the
covering.
2. Push the brackets (correctly orient-
ed) over the strut (PALAZZO Royal:
push on).
3. Position the brackets at the same
distance from the edge of the roof
and clamp them in place with the
Allen screw.
4. only CASTELLO: Lower the covering
and x it again with the xing screw.
5. Repeat steps 1 to 4 for each strut
affected.
Assembling the brackets
The brackets must nally be in line
so that a good overlap between the
roof edge and the gutter remains. Tip:
loosen the covering only at one strut
at a time and attach the brackets strut
by strut.
!
* only CASTELLO
3
!
Open parasols completely.
To assemble the rain gutter / wind
shield, the parasols must be fully
open.
1. Hook the rain gutter / wind shield into
the brackets on one side.
2. Put the upper support tube together
and push it into the tube pocket.
3. Only for rain gutter: Put the lower
support tube together and push it
into the tube pocket.
4. Close Velcro fastenings.
Preparing the rain gutter / wind
shield
*only for rain gutter
1. Hook the rain gutter into the brackets
on the adjacent parasol.
2. Level the rain gutter evenly to the
conical shape using the straps.
Hang the gutter.
Pull on straps to raise, press buckle
button to lower.
!
Care and maintenance
• Allow the rain gutter / wind shield to dry when open, to prevent the
formation of mould and discolouration.
• If necessary, clean the rain gutter / wind shield with lukewarm water,
mild detergent and a sponge.
• Do not use bleach or sharp objects, to avoid damage to the rain gutter /
wind shield.
• If the rain gutter / wind shield is used in a highly exposed location, in-
creased wear must be expected. In such cases, we recommend more
intensive care and maintenance.
• Generally speaking a defective rain gutter and/or wind shield can be
repaired by your GLATZ partner. Use only original replacement parts
from Glatz.
Disassembly
Before closing the parasols, the attached rain gutter / wind shield must be
removed. To do this, detach them from the brackets. If necessary, pull out
the support tubes and disassemble them into the individual segments by
pulling them apart.
