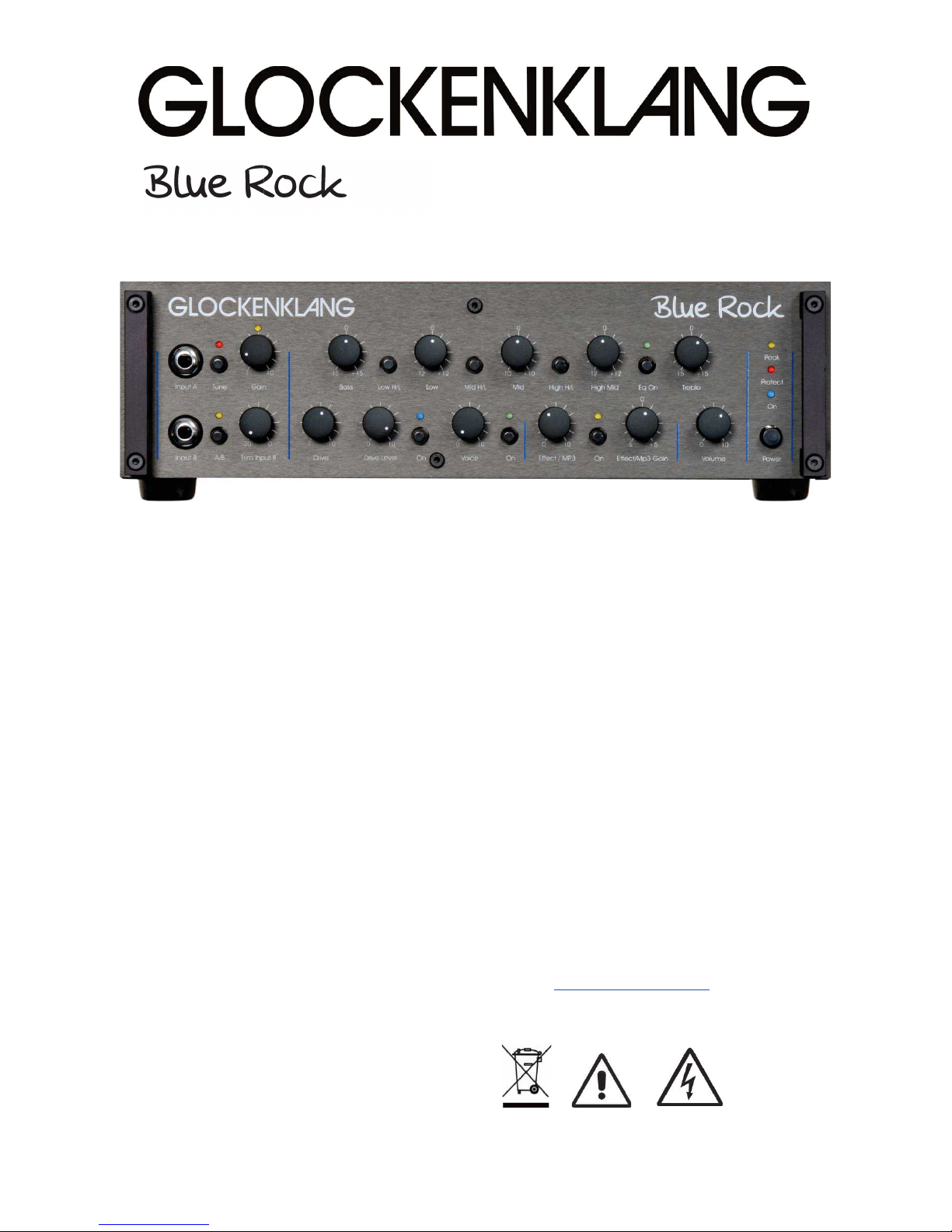

GLOCKENKLANG Blue Rock User manual

head
User Manual
Contents
Introduction
How to use
1. Input stage with overdrive
function
2. Equalizer
3. Drive section with Voice filter
4. Effects loop
5. Volume control
6. Power stage
7. Mains connection
8. Speaker + phones outputs
9. Balanced DI output
10. Parallel insert loop (mixable)
including MP3 player input
11. Footswitches + Tuner Out
12. DIP-switches for output-
impedance
Technical Data
Warranty
GLOCKENKLANG
Eimterstr. 147
D-32049 Herford
Tel [phone]
Fax [phone]
http://www.glockenklang.de
e-mail: [e-mail]

Thank you for choosing the
GLOCKENKLANG Blue Rock amplifier. You
have purchased an exquisite piece of
equipment, which was designed after the
most modern technical aspects.
For your safety
Please read the following instructions
carefully. These tips will ensure long and
trouble free operation of your new
GLOCKENKLANG product.
Operational restrictions
Do not operate the amplifier under the
following conditions:
• In direct sunlight
• In extremely dirty or dusty places
• In extremely humid or wet places
•Around heat emitting appliances
Caution: When rack mounting the
amplifier, make sure toleave adequate
room for ventilation. The unit needs this
ventilation space toadequately exhaust
it´s internally generated heat.
Handling
Do not drop the amp. Do not use
excessive force when activating switches
and dials.
Caution!
For optimum sound use always the
included high-end mains cable!
WARNING!
DO NOT OPEN!
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TOQUALIFIED
PERSONNEL.
Care
Use a soft, clean and dry cloth only to
clean the amplifier. Do not use aggressive
chemicals to clean the housing. Do not
use compressed air to clean the housing.
You may carefully vacuum the air intake
and exhaust areas from time to time to
remove loose dust accumulation.
Please, keep this User Manual for
future references
General instructions
Your Blue Sky head´s special features:
On the left side you can adjust the
level of the “DI-Out” with a screw-driver!
"Effect Loop" is a parallel loop with
blending control from 0% till 100% on the
front panel and gain control ±5 dB of
Effect Return. Additional, you can use the
Effect Return either as a mixable Line In or
as a stereo MP3 players input.
It is switched post eq / pre volume-control/
pre-DI out.
The power amp is short circuit, high
temperature and DC voltage protected.
In case of high temperature or DC
current, the red "Protect" LED will come on.
Caution!
Due tosafe ventilation, donot remove
the bumpers onthe bottom ofthe amp!
Please ensure adequate ventilation when
rack mounting the amplifier.
Leave a minimum of 5 mm space below
the amplifier. Make sure that the air
entry/discharge vents at the right side of
the housing and the bottom are
unobstructed.
WARNING!
TO REDUCE THE RISC OFFIRE OR
ELECTRIC SHOCK, DONOT EXPOSE
THIS EQUIPMENT TORAIN ORMOISTURE.

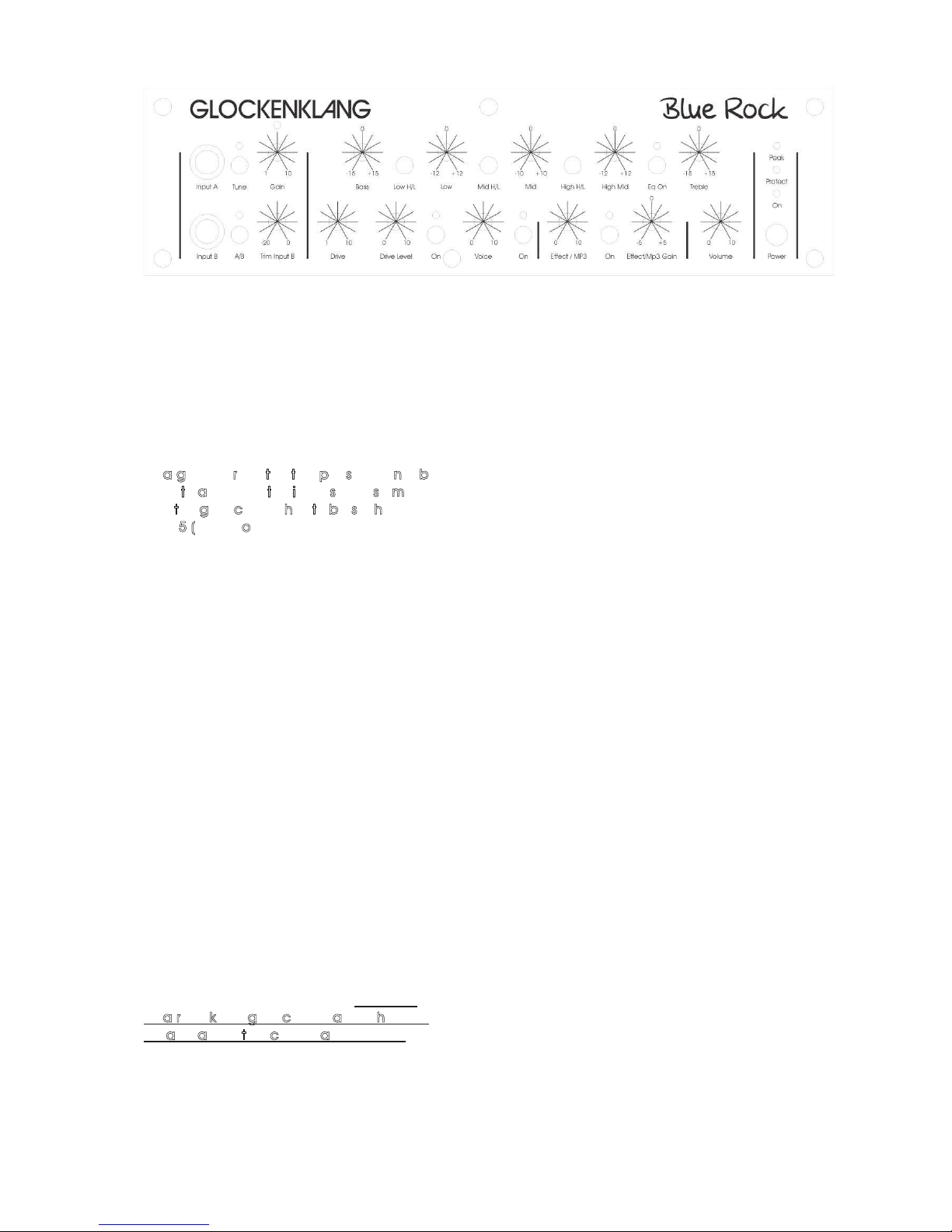

1.1 Input A Jack
Normal instrument input for active and passive
instruments.
1.2 Input B Jack
Instrument input for high level instruments.
Adjustable via Input B Trim knob.
As a general rule, the trim pot should not be
used toattenuate the input signal somuch
that the gain control has tobeset higher
than 5 (twelve o'clock).
1.3 Tune Switch (Mute Function)
Mutes all outputs but the Tuner Out on the
back. Can be activated by footswitch.
1.4 A/B Switch
Activates Input A or Input B, enabling
switching of two instruments.
1.5 Overdrive LED
Illuminates when the signal of the preamp
begins to clip (overdrive).
1.6 Gain Control
Matches input signal to preamp. To adjust,
turn knob until the Overdrive LED above the
control only flickers at highest and loudest
peaks. The level in the Effect Loop is then
adjusted to +4 dB and the headroom to
overdrive is 20 dB.
For overdrive function, give more gain. The
Peak LED then lights and flickers more, but
that is ok.
1.7 Trim Input B Control
Pre gain trim for Input B, you can adjust the
level between 0 dB and -20 dB. Attention:
As a rule, keep gain control about halfway
up and adjust trim control accordingly.
2.1 Equalizer with On Switch
Bass, Low Mid, Mid, High Mid and Treble
controls serve to fine tune your sound or solve
acoustical problems on stage. They will be
activated by the On Switch. The Low Mid, Mid
and High Mid frequencies can be changed
by the corresponding H/L switches. They are
centered at 150/230 Hz, 500/800 Hz and 1.2/2
KHz. The increase frequency of the Bass
control is 60 Hz, the decrease is 30 Hz.
3.1 Drive Control
Serves as a gain control when activated, you
can create sounds from soft overdrive to full
tube like overdrive sounds.
3.2 Drive Level Control
Serves as a level control of the Drive section
between 0% and 100%.
3.3 Drive On Switch
Activates the Drive section, can also be
activated by foot switch.
3.4 Voice Control
You can control the intensity of the Voice filter
between low and hot. The filter cuts the low
and high end and additional the mids,
dependent on the control setting. This filter
operates only in the Drive section and is not
active when the Drive section is switched off.
3.5 Voice On Switch
Activates the Voice control when the Drive
section is activated. This feature can also be
activated by foot switch.

4.1 Effect/MP3 On Switch
Activates the Effect Loop ( Parallel Loop ). This
feature can also be activated by foot switch.
4.2 Effect/MP3 Gain Control
Varies gain of the Effect Return/MP3 In
between ±5 dB.
4.3 Effect/MP3 Control
Mixes the effects loop into the original signal
from 0% ( original signal only) to 100% (effect
only)
5.1 Volume Control
Serves as main volume control for the power
amp and the Phones Out jack on the rear.
Due to the logarithmic curve of the pot, you
have to turn it up about 3 to 4 o´clock for full
output-power!
6.1 Power Switch with LED (blue)
A/C Switch to turn on power to the unit. Power
On is indicated by a blue LED.
6.2 Protect LED (red)
Illuminates when one of the protection circuits
activates. The speakers will be disconnected
with this light on.
6.3 Peak LED (yellow)
Illuminates when the power stage of the
amplifier begins to clip (overdrive). It warns of
overdrive and distortion.

7.1 A/C Connector with fuse
Connector for A/C cord. The fuse is located in the
small compartment below. A spare fuse is included
in the compartment, toot. The fuse is rated at 5A/slo
for 200-260 volts operation and 8A/slo for 90-130
volts operation.
8.1 Speaker Out connectors
4-pole Speakon jacks for speaker connections.
These jacks are in parallel. Connect one 4 ohms or
one or two 8 ohms cabinets here. At the 2.7 ohms
version you can also connect three 8 ohms cabs or
one 8 ohms cab and one 4 ohms cab. The
maximum power rating is 650 watts into 4 ohms (or
2.7 ohms at the 2.7 ohms version), the minimum
permissible speaker impedance is 4 ohms (or 2.7
ohms at the 2.7 ohms version). Connections are
pins +1 and +2 hot, pins –1 and –2 cold.
8.2 Phones jack
This is a ¼” stereo jack for headphones. The power
will be adjusted by the Volume pot. To switch off
the cabinets disconnect the speaker cables. This is
no problem for the power amp.
9.1 DI Out XLR connector
This is the output of the integrated DI Box. It is for
balanced connectivity to mixing consoles. The
signal is routed to this output pre-volume control for
independent stage volume adjustment possibilities.
The level of this output is adjustable on the left side
of the amp by screwdriver!
Caution!
This output is electronically balanced. Do not
ground pin 3, when using unbalanced cables in
this jack. Pin 3 is unused for unbalanced
operation!
9.2 DI pre/post Switch
Chooses among the following DI modes:
pre: pre eq
post: post eq and parallel insert
offers a choice between pure or processed bass
guitar signal
9.3 Ground Lift Switch
Separates Signal Ground from Chassis Ground to
eliminate hum and buzz, when connecting other
A/C connected gear.
10.1 Loop / MP3 switch
Activates the stereo MP3 In function of the Loop
Return instead of mono Return In.
10.2 Loop Return / MP3 In jack
Connect to the output of an effects processor, that
is supposed to be looped into the effects loop or
the output of an MP3 player.
Can be used as a mix input (i.e. an additional
preamp), the mix ratio can be adjusted at the
Effect control on the front.
10.3 Loop Send Jack
To be connected to an effects units input. The level
is +4dB
11.1 Tuner Out Jack
Serves as a connection for a tuner. This output
is always active.
11.2 Footswitch Tune Jack
Serves as a connection for the mute function
footswitch. It has the same function as the mute
button on the amp front.
11.3 Footswitch Loop Jack
Serves as a connection for the loop function
footswitch. It has the same function as the loop
button on the amp front.
11.4 Footswitch Drive Jack
Serves as a connection for the drive function
footswitch. It has the same function as the drive
button on the amp front.
12.1 Output-impedance DIP-switches
The blue DIP-switches for the switchable output
impedance are located on the right side at the
bottom of the amp on the main pc-board. When
both switches are in the ON-position the minimal
impedance of the amp is 4 ohms, when they are in
the OFF-position, it is 2.7 ohms. The output power of
the amp will be the following:
In ON position 1000 watts/4 ohms,
500 watts/8 ohms.
In OFF position 900 watts/2.7 ohms,
600 watts/4 ohms, 300 watts/8 Ohms.

Technical Data
Solid state class D powered bass amplifier, 19" rack mountable, 2 rackspaces high.
Inputs
1 Jack ¼ A for basses with normal output level, 3 MΩ
1 Jack ¼ B for basses with higher output, additional pre-damping control, 4.7 MΩ
Equalization
Bass +15dB 60Hz, -15dB 30Hz
Low Mid ±12dB 150Hz / 230 Hz
Mid ±12dB 550Hz / 800 Hz
High Mid ±12 dB 1,2 KHz / 2 KHz
Treble ±15dB 8kHz
Outputs
1 Tuner Out Jack ¼
1 Effect Loop Send Jack ¼
1 Balanced DI Out XLR, pin 1 ground, pin 2 signal+, pin 3 signal -, adjustable level
2 Speakers Speakon, pin 1+ and 2+ signal hot, pin 1- and 2- signal cold
1 Phones Stereo-jack ¼
Effects
1 Parallel Loop, post eq, with mix feature (0-100%) and footswitch activation, also
usable as MP3 input (stereo input ¼ jack).
Switches
1 Tune (cancels all outputs without Tuner Out)
1 Input A/B (activates Input A or B)
1 Eq On
3 Mid H/L (switch the corresponding frequencies of the Mid pots)
1 Drive On
1 Voice On
1 Effect On
1 Power On
1 Ground Lift
1 DI pre/post Eq
1 Loop Return mono / MP3 In stereo
1 Footswitch jack Tune On
1 Footswitch jack Effect Loop On
1 Footswitch jack Drive On
Special Features
Drive section with Voice filter
LED Overdrive Indicators for Pre-Amp and Power Amp
LED Indicators for switch functions
Built in A/B box with separate damping control for Input B
DI-Out adjustable (on left side by screwdriver)
Output Power: 1000 watts@4 Ω, 500 watts@8 Ω DIP-switches ON or
900 [email protected] Ω, 600 watts@4 Ω, 300 watts @ 8 Ω
DIP-switches OFF
Frequency Range: 20 Hz to 20 KHz -1dB
Power Requirement: 200-260 V AC, 5A slo / 100-130V AC, 8A slo
Dimensions: 320 x 88 x 260 mm (12.6 x 3.5 x 10.2")
Weight: 5 kg (11 lbs)

GARANTIE
§ 1 GARANTIE-LEISTUNG
1. Die Firma GLOCKENKLANG gewährt für mechanische
und ele tronische Bauteile des Produ tes, nach Maßgabe
der hier beschriebenen Bedingungen, eine Garantie von
zwei Jahren, gerechnet ab dem Erwerb des Produ tes
durch den Käufer. Treten innerhalb dieser Garantiefrist
Mängel auf, die nicht auf normalem Verschleiß oder
unsachgemäßer Benutzung beruhen, so werden diese
nach Wahl der Firma GLOCKENKLANG durch Reparatur
oder Ersatz des Gerätes behoben.
2. Bei berechtigten Garantieansprüchen wird das Produ t
innerhalb Deutschlands frachtfrei zurüc gesandt.
Außerhalb Deutschlands erfolgt die Rüc sendung des
Gerätes zu Lasten des Kunden.
3. Andere als die vorgenannten Garantieleistungen
werden nicht gewährt.
§ 2 REPARATUR
1. Das Gerät muss zusammen mit der Originalrechnung
bzw. dem Kassenbeleg im Original arton an folgende
Adresse versandt werden:
GLOCKENKLANG
Udo Klempt-Gießing
Eimterstr. 147
-32049 Herford
2. Unfreie Sendungen werden nicht a zeptiert.
§ 3 GARANTIE-BESTIMMUNGEN
1. Garantieleistungen werden nur erbracht, wenn
zusammen mit dem Gerät Originalrechnung bzw. der
Kassenbeleg, den der Händler ausgestellt hat, vorgelegt
wird. Liegt ein Garantiefall vor, wird das Produ t innerhalb
von spätestens 30 Tagen nach Wareneingang bei
GLOCKENKLANG repariert oder ersetzt.
2. Falls das Produ t verändert oder angepasst werden
muss, um den geltenden nationalen oder örtlichen
technischen oder sicherheitstechnischen Anforderungen
des Landes zu entsprechen, das nicht das Land ist, für
welches das Produ t ursprünglich onzipiert und
hergestellt worden ist, gilt das nicht als Material- oder
Herstellungsfehler. Die Garantie umfasst im Übrigen nicht
die Vornahme solcher Veränderungen oder
Anpassungen unabhängig davon, ob diese
ordnungsgemäß durchgeführt worden sind oder nicht.
Die Firma GLOCKENKLANG übernimmt im Rahmen dieser
Garantie für derartige Veränderungen auch eine Kosten.
3. Die Garantie berechtigt nicht zur ostenlosen Inspe tion oder
Wartung bzw. zur Reparatur des Gerätes,
insbesondere wenn
die Defe te auf unsachgemäße Benutzung zurüc zuführen sind.
Ebenfalls nicht vom Garantieanspruch erfasst sind Defe te an
Verschleißteilen, die auf normalen Verschleiß zurüc zuführen
sind. Verschleißteile sind insbesondere Fader, Potis, Tasten und
ähnliche Teile.
4. Auf dem Garantiewege nicht behoben werden des weiteren
Schäden an dem Gerät, die verursacht worden sind durch:
• Missbrauch oder Fehlgebrauch des Gerätes für einen
anderen als seinen normalen Zwec unter Nichtbeachtung
der Bedienungs- und Wartungsanleitungen der Firma
GLOCKENKLANG;
• den Anschluss oder Gebrauch des Produ ts in einer Weise,
die den geltenden technischen oder sicherheitstechnischen
Anforderungen in dem Land, in dem das Gerät gebraucht
wird, nicht entspricht;
• Schäden, die durch höhere Gewalt oder andere von
GLOCKENKLANG nicht zu vertretende Ursachen
bedingt sind.
5. Die Garantieberechtigung erlischt, wenn das Produ t durch
eine nicht autorisierte Wer statt repariert wurde.
6. Produ te ohne Garantieberechtigung werden nur gegen
Kostenübernahmen durch den Käufer repariert. Bei fehlender
Garantieberechtigung wird GLOCKENKLANG den Käufer über die
fehlende Garantieberechtigung informieren. Wird
auf diese Mitteilung innerhalb von 4 Wochen ein schriftlicher
Reparaturauftrag gegen Übernahmen der Kosten erteilt, so wird
GLOCKENKLANG das übersandte Gerät an den
Käufer zurüc senden. Die Kosten für Fracht und Verpac ung
werden dabei gesondert in Rechnung gestellt und per
Nachnahme erhoben. Wird ein Reparaturauftrag gegen
Kostenübernahme erteilt, so werden die Kosten für Fracht und
Verpac ung zusätzlich, ebenfalls gesondert, in Rechnung
gestellt.
§ 4 ÜBERTRAGUNGSGARANTIE
Die Garantie wird ausschließlich für die ursprünglichen Käufer
(Kunden des Vertragshändlers) geleistet und ist nicht
übertragbar. Außer GLOCKENKLANG ist ein Dritter
(Händler etc.) berechtigt, Garantieversprechen für die Firma
GLOCKENKLANG abzugeben.
§ 5 SCHADENERSATZANSPRÜCHE
Wegen Schlechtleistung der Garantie stehen dem Käufer eine
Schadensersatzansprüche zu, insbesondere auch nicht wegen
Folgeschäden. Die Haftung der Firma GLOCKENKLANG
beschrän t sich in allen Fällen auf den Warenwert des Produ tes.
§ 6 VERHÄLTNIS ZU ANDEREN
GEWÄHRLEISTUNGSRECHTEN
Durch diese Garantie werden die gesetzlichen Rechte des
Käufers nach dem jeweils geltenden nationalen Recht,
insbesondere die Rechte des Käufers gegen den Ver äufer aus
dem geschlossenen Kaufvertrag, nicht ausgeschlossen oder
eingeschrän t.

CE Declaration of Conformity
This is to certify that
Glockenklang
Blue Rock amplifier
complies with the provisions of the directive of the Council of the European
Communities on the approximation of the laws of the Member tates relating to
electromagnetic compatibility to EMC Directive 89/336/EEC including amendment
93/68/EEC and the low voltage Directive 73/23/EEC including amendment
93/68/EEC.
This declaration of conformity of the European Communities is the result of an
examination carried out by the Qualitiy Assurance Department of GLOCKENKLANG
in accordance with European tandards EN 50081-1, EN 50082-1 and EN 60065 for
low voltage.
GLOCKENKLANG
Udo Klempt-Gießing
Eimterstr. 147
32049 Herford
Deutschland
U. Klempt-Gießing, Owner Herford, 16.11.2015
