GLOCKENKLANG Bass art Classic User manual

Preamp
User Manual
Contents
Introduction
How to use
1. Input stage
2. Equalizer
3. Effects loop
4. Volume control
5. Power stage
6. Mains connection
7. Line output
8. Balanced DI output
9. Parallel insert (mixable)
10. Footswitches
11. Serial insert
12. Tuner out
Technical Data
Warranty
GLOCKENKLANG
Eimterstr. 147
D-32049 Herford
Tel [phone]
Fax [phone]
http://www.glockenklang.de
e-mail: [e-mail]

Thank you for choosing the GLOCKENKLANG
Bass Art Classic Preamplifier. You have
purchased an exquisite piece of equipment,
which was designed after the most modern
technical aspects.
For your safety
Please read the following instructions
carefully. These tips will ensure long and
troublefree operation of your new
GLOCKENKLANG product.
Operational restrictions
Do not operate the amplifier under the
following conditions:
• In direct sunlight
• In extremely dirty or dusty places
• In extremely humid or wet places
•Around heat emitting appliances
Caution: When rack mounting the amplifier,
make sure toleave adequate room for
ventilation. The unit needs this ventilation
space toadequately exhaust it´s internally
generated heat.
Care
Use a soft, clean and dry cloth only to clean
the amplifier. Do not use aggressive
chemicals to clean the housing. Do not use
compressed air to clean the housing. You
may carefully vacuum the air intake and
exhaust areas from time to time to remove
loose dust accumulation.
Please, keep this User Manual for future
references
WARNING!
TO REDUCE THE RISC OFFIRE OR
ELECTRIC SHOCK, DONOT EXPOSE
THIS EQUIPMENT TORAIN ORMOISTURE.
Handling
Do not drop the amp. Do not use excessive
force when activating switches and dials.
General instructions
Your Bass Art Classic preamp´s special
features:
• 2 effect loops
"insert" is a serial loop
"effect" is a parallel loop with
blending control from 0% till 100% on the
front panel.
The insert is switched pre eq, the
effects loop is switched post eq/pre
volume control/pre DI out.
The effect loop is internally switachable –
with the dip-switch in off position, behind
the effect control pot –to an effect-
intensity from 0 till 50% with an equal
level of original signal, which gives you a
small rise of the whole level by adding
the effect level.
Caution:
Please ensure adequate ventilation when
rack mounting the Bass Art Classic
preamp.
Leave a minimum of 5 mm space below
and above the amplifier.
WARNING!
TOREDUCE THE RISC OFFIRE OR
ELECTRIC SHOCK, DONOT EXPOSE
THIS EQUIPMENT TORAIN ORMOISTURE.

1.1 Line Driver In XLR-Connector
Input for the optional instrument line driver. Is
connected to the switch-contact of the Input B
jack. Will be deaktivated by putting in an
instrument-cable into Input B jack.
1.2 Input A Jack
Normal instrument input
1.3 A/B Switch
Activates Input A or Input B, enabling switching of
two instruments.
1.4 Input B Jack
Instrument input for high level instruments.
Adjustable via Input B Trim knob.
1.5 Tune Switch (Mute-Function)
Mutes all outputs but the Tuner Out.
Can be activated by footswitch.
1.6 Trim Input B Control
Pre gain trim for Input B, you can adjust the level
between 0 dB and -20 dB.
1.7 Gain Control with Peak LED
Matches input signal to preamp. To adjust, turn
knob until the Peak LED above the control only
flickers at highest and loudest peaks. The level in
the Effect Loop is then adjusted to +4 dB and
the headroom to overdrive is 20 dB. For overdrive
function, give more gain. The Peak LED then lights
and flickers more, but that is ok.
2.1 Treble/Bass Eq with On Switch
Bass and Treble controls serve to fine tune your
sound or solve acoustical problems on stage.
They will be activated by the On Switch. The
frequencies are centered at 60 Hz and 12 KHz.
2.2 Mid Eq with On Switch
Low Mid and High Mid semiparametrical
equalizer. The „dB“-controls raise and dip the
frequencies, which are centered by the „KHz“-
controls.
3.1 Effect Control
Mixes the effects loop into the original signal from
0% ( original signal only) to 100% (effect only).
The effect loop is internally switachable –with the
dip-switch in off position, behind the effect
control pot –to an effect-intensity from 0 till 50%
with an equal level of original signal, which gives
you a small rise of the whole level by adding the
effect level.
3.2 Effect On Switch
Activates the Effect Loop ( Parallel Loop ). This
feature can also be activated by foot switch.
4.1 Volume Control
Serves as main volume control for the Line Out
jack and XLR-connector on the rear.

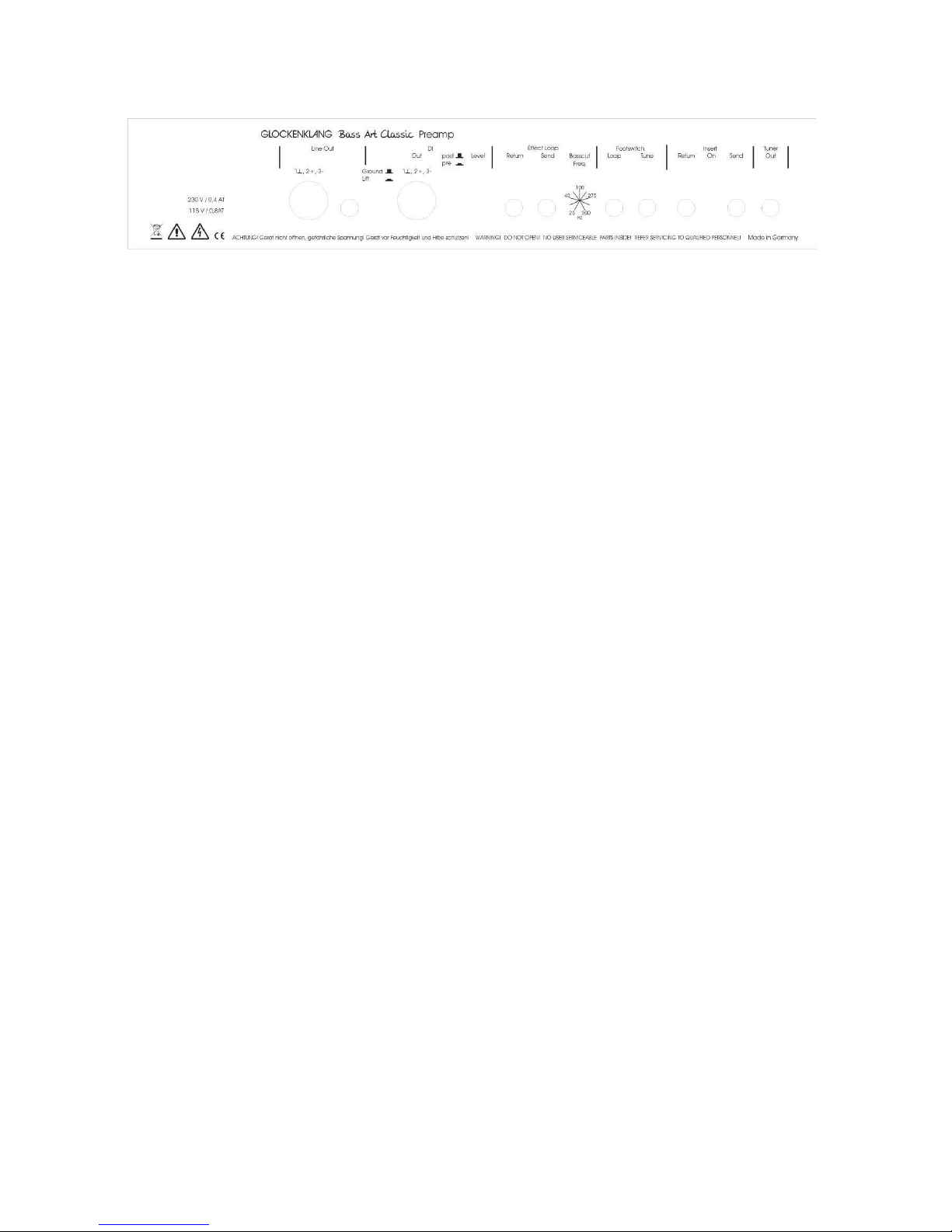

5.1 Power Switch
A/C Switch to turn on power to the unit. Power On
is indicated by a green LED.

6.1 A/C Connector with fuse
Connector for A/C cord. The fuse is located in the small
compartment below. A spare fuse is included in the
compartment. The fuse is rated at 1A/slo for 230V
operation and 2A/slo for 117V operation.
7.1 Line Out connector XLR
This jack carries the pre-amplified signal post volume
control. It serves as a connection for a poweramp. The
signal is asymmetrical at Pin 2. With the optional
output-transformer the symmetrical signal is at pin 2 hot
and at pin 3 cold. Pin 1 is always at ground.
7.2 Line Out Jack
Asymmetrical preamp out, alternative to the XLR-
connector. Both outputs are parallel.
8.1 Ground Lift Switch
Separates Signal Ground from Chassis Ground to
eliminate hum and buzz, when connecting other A/C
connected gear.
8.2 DI Out XLR Connector
This is the output of the integrated DI Box. It is for
balanced connectivity to mixing consoles. The signal is
routed to this output pre-volume control for
independent stage volume adjustment possibilities.
Caution!
This output is electronically balanced. Do not ground
pin 3, when using unbalanced cables in this jack. Pin
3 is unused for unbalanced operation!
8.3 DI pre/post Switch
Chooses among the following DI modes:
pre: before eq and serial insert
post: post eq and serial/parallel insert
offers a choice between pure or processed bass
guitar signal
8.4 DI Level Control
Matches DI output with mixing console input
9.1 Loop Return Jack
Connect to the output of an effects processor, that is
supposed to be looped into the effects loop. Can be
used as a mix input (i.e. an additional preamp, the mix
ratio can be adjusted at the Effect control on the front.
9.2 Loop Send Jack
To be connected to an effects units input. The level is
+4dB
9.3 Basscut Frequency Control
Cuts the low frequencies of the send signal with
12db/octave, to suppress the influence of an effect like
reverb or flanger to the key-notes.
10.1 Footswitch Loop Jack
Serves as a connection for the loop function
footswitch. It has the same function as the loop button
on the amp front.
10.2 Footswitch Tune Jack
Serves as a connection for the mute function
footswitch. It has the same function as the mute button
on the amp front.
11.1 Insert Return Jack
Connect to the output of an effects unit for use in a
serial configuration.
11.2 Insert On Switch
Activates the insert function.
11.3 Insert Send Jack
The input of an effects unit for serial configuration (i.e.
equalizer or compressor). The signal level is +4dB. The
signal is taken post gain, but pre eq.
12.1 Tuner Out Jack
Serves as a connection for a tuner. This output is always
active.

Bass Art Classic Preamp
Technical Data
Transistor Instrument-Preamp, 19“ 2 units
Inputs
1 XLR 4-pin for Line-Driver pin 1 ground, pin 2 signal, pin 3 +15V, pin 4 –15V),
connected to Input B, will be disconnected by jack-plug in Input B jack
1 Jack 1/4“) A for passive basses and active basses with low output level, 2.5MΩ
1 Jack 1/4“) B for active basses, 4.5MΩ, additional pre-damping control,
disconnects XLR Line Driver when used
Equalizer
Bass ±15 dB 60 Hz
Treble ±15 dB 12 KHz
Low Mid ±12 dB 45 - 900 Hz
High Mid ±12 dB 0,3 - 6 KHz
Outputs
1 Tune Send Jack 1/4“)
1 Line Out Jack 1/4“)
1 Line Out XLR, pin 1 ground, pin 2 signal +, pin 3 ground),
opt. transformer-symmetric then pin 1 ground, pin 2 signal+, pin 3 signal -)
1 balanced DI-Out XLR, with level-control pin 1 ground, pin 2 signal +, pin 3 signal -)
Effect-loops
1 serial Insert, pre Eq
1 parallel Loop, post Eq, with mix feature 0-100%) and frontswitch and footswitch activation,
internally switchable to intensity of 0 to 50% with no changing of original-level,
adjustable Basscut 25 – 500 Hz) in Send output
Switches
1 Input A/B activates Input A or B)
1 Tune cancels all outputs without Tune Send)
1 Treble/Bass Eq On
1 Low Mid/High Mid Eq On
1 Effect On
1 Power On
1 Ground Lift
1 DI pre/post Eq
1 Footswitch jack Tune On
1 Footswitch jack Effect On
1 Insert On
Special features
Class A preamp-technique
LED Peak indicators
LED Indicators for all switch functions
Built in A/B box with separate damping control for input B
Frequency range: 20 Hz to 25 KHz -1dB
Power requirement: 230 V AC / 1 A slo - USA 117 V AC / 2 A slo
Australia 245 V AC / 1 A slo - Japan 100 V AC / 2,5 A slo
Dimensions : 483 x 88 x 170 mm 19“ x 3,5“ x 6,7“)
Weight: 2,7 kg 6 lbs)

GARANTIE
§ 1 GARANTIE-LEIST NG
1. Die Firma GLOCKENKLANG gewährt für mechanische
und elektronische Bauteile des Produktes, nach
Maßgabe der hier beschriebenen Bedingungen, eine
Garantie von zwei Jahren, gerechne
t ab dem Erwerb des
Produktes durch den Käufer. Treten innerhalb dieser
Garantiefrist Mängel auf, die nicht auf normalem
Verschleiß oder unsachgemäßer Benutzung beruhen, so
werden diese nach Wahl der Firma GLOCKENKLANG
durch Reparatur oder Ersatz des Gerätes behoben.
2. Bei berechtigten Garantieansprüchen wird das Produkt
innerhalb Deutschlands frachtfrei zurückgesandt.
Außerhalb Deutschlands erfolgt die Rücksendung des
Gerätes zu Lasten des Kunden.
3. Andere als die vorgenannten Garantieleistungen
werden nicht gewährt.
§ 2 REPARAT R
1. Das Gerät muss zusammen mit der Originalrechnung
bzw. dem Kassenbeleg im Originalkarton an folgende
Adresse versandt werden:
GLOCKENKLANG
Udo Klempt-Gießing
Eimterstr. 147
-32049 Herford
2. Unfreie Sendungen werden nicht akzeptiert.
§ 3 GARANTIE-BESTIMM NGEN
1. Garantieleistungen werden nur erbracht, wenn
zusammen mit dem Gerät Originalrechnung bzw. der
Kassenbeleg, den der Händler ausgestellt hat, vorgelegt
wird. Liegt ein Garantiefall vor, wird das Produkt innerhalb
von spätestens 30 Tagen nach Wareneingang bei
GLOCKENKLANG repariert oder ersetzt.
2. Falls das Produkt verändert oder angepasst werden
muss, um den geltenden nationalen oder örtlichen
technischen oder sicherheitstechnischen Anforderungen
des Landes zu entsprechen, das nicht das Land ist, für
welches das Produkt ursprünglich konzipiert und
hergestellt worden ist, gilt das nicht als Material- oder
Herstellungsfehler. Die Garantie umfasst im Übrigen nicht
die Vornahme solcher Veränderungen oder
Anpassungen unabhängig davon, ob diese
ordnungsgemäß durchgeführt worden sind oder nicht.
Die Firma GLOCKENKLANG übernimmt im Rahmen dieser
Garantie für derartige Veränderungen auch keine Kosten.
3. Die Garantie berechtigt nicht zur kostenlosen Inspektion oder
Wartung bzw. zur Reparatur des Gerätes, insbesondere wenn
die Defekte auf unsachgemäße Benutzung zurückzuführen sind.
Ebenfalls nicht vom Garantieanspruch erfasst sind Defekte an
Verschleißteilen, die auf normalen Verschleiß zurückzuführen
sind. Verschleißteile sind insbesondere Fader, Potis, Tasten und
ähnliche Teile.
4. Auf dem Garantiewege nicht behoben werden des weiteren
Schäden an dem Gerät, die verursacht worden sind durch:
• Missbrauch oder Fehlgebrauch des Gerätes für einen
anderen als seinen normalen Zweck unter Nichtbeachtung
der Bedienungs- und Wartungsanleitungen der Firma
GLOCKENKLANG;
• den Anschluss oder Gebrauch des Produkts in einer Weise,
die den geltenden technischen oder sicherheitstechnischen
Anforderungen in dem Land, in dem das Gerät gebraucht
wird, nicht entspricht;
• Schäden, die durch höhere Gewalt oder andere von
GLOCKENKLANG nicht zu vertretende Ursachen
bedingt sind.
5. Die Garantieberechtigung erlischt, wenn das Produkt durch
eine nicht autorisierte Werkstatt repariert wurde.
6. Produkte ohne Garantieberechtigung werden nur gegen
Kostenübernahmen durch den Käufer repariert. Bei fehlender
Garantieberechtigung wird GLOCKENKLANG den Käufer über die
fehlende Garantieberechtigung informieren. Wird
auf diese Mitteilung innerhalb von 4 Wochen kein schriftlicher
Reparaturauftrag gegen Übernahmen der Kosten erteilt, so wird
GLOCKENKLANG das übersandte Gerät an den
Käufer zurücksenden. Die Kosten für Fracht und Verpackung
werden dabei gesondert in Rechnung gestellt und per
Nachnahme erhoben. Wird ein Reparaturauftrag gegen
Kostenübernahme erteilt, so werden die Kosten für Fracht und
Verpackung zusätzlich, ebenfalls gesondert, in Rechnung
gestellt.
§ 4 ÜBERTRAG NGSGARANTIE
Die Garantie wird ausschließlich für die ursprünglichen Käufer
Kunden des Vertragshändlers) geleistet und ist nicht
übertragbar. Außer GLOCKENKLANG ist kein Dritter
Händler etc.) berechtigt, Garantieversprechen für die Firma
GLOCKENKLANG abzugeben.
§ 5 SCHADENERSATZANSPRÜCHE
Wegen Schlechtleistung der Garantie stehen dem Käufer keine
Schadensersatzansprüche zu, insbesondere auch nicht wegen
Folgeschäden. Die Haftung der Firma GLOCKENKLANG
beschränkt sich in allen Fällen auf den Warenwert des Produktes.
§ 6 VERHÄLTNIS Z ANDEREN
GEWÄHRLEIST NGSRECHTEN
Durch diese Garantie werden die gesetzlichen Rechte des
Käufers nach dem jeweils geltenden nationalen Recht,
insbesondere die Rechte des Käufers gegen den Verkäufer aus
dem geschlossenen Kaufvertrag, nicht ausgeschlossen oder
eingeschränkt.

CE Declaration of Conformity
This is to certify that
Glockenklang
Bass Art Classic pre amplifier
complies with the provisions of the Directive of the Council of the European
Communities on the approximation of the laws of the Member tates relating to
electromagnetic compatibility to EMC Directive 89/336/EEC including amendment
93/68/EEC and the low voltage Directive 73/23/EEC including amendment
93/68/EEC.
This declaration of conformity of the European Communities is the result of an
examination carried out by the Qualitiy Assurance Department of GLOCKENKLANG
in accordance with European tandards EN 50081-1, EN 50082-1 and EN 60065 for
low voltage.
GLOCKENKLANG
Udo Klempt-Gießing
Eimterstr. 147
32049 Herford
Deutschland
U. Klempt-Gießing, Owner Herford, 01.07.2011
