Grainger 11C544 Service manual

Please read and save these instructions. Read through this owner’s manual carefully before using product. Protect
yourself and others by observing all safety information, warnings, and cautions. Failure to comply with instructions
could result in personal injury and/or damage to product or property. Please retain instructions for future reference.
1
Operating Instructions and Parts Manual 11C544
CANOPY SHELTER 18FT X 20FT
Description
A-frame garages/sheds have powder-coated steel frames and UV-protected covers
Unpacking
After unpacking unit, inspect carefully for any damage that may have occurred during transit. Check for loose,
missing, or damaged parts. Shipping damage claim must be filed with carrier.

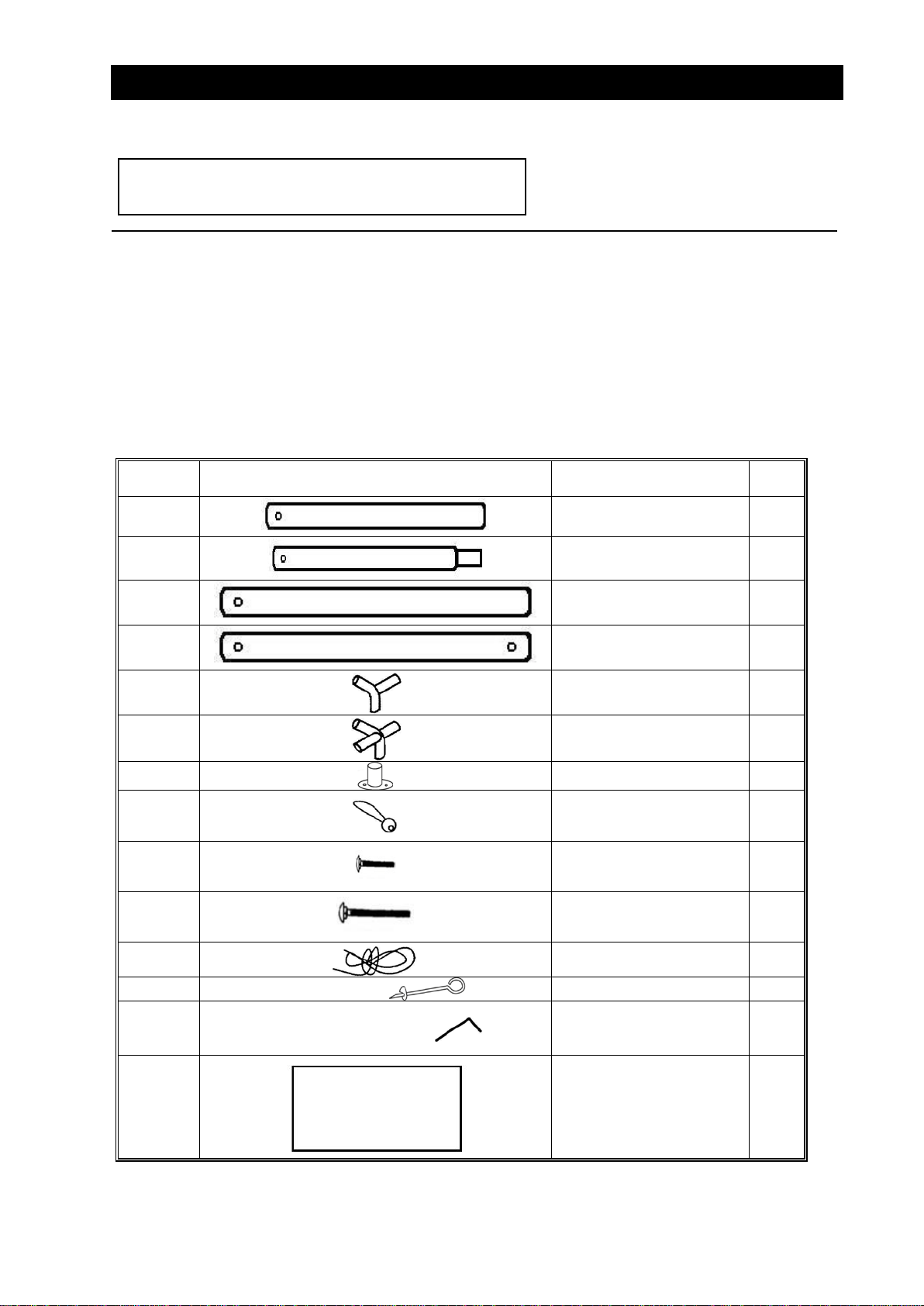

Please check the following parts list first before you start assembly. Be sure that all parts listed below
are in the package.
Parts no. Description Qty
1 Beam pole(1450mm,Ф48) 10
2 Beam pole(1450mm,Ф48) 10
3 Cross pole(1920mm,Ф48) 12
4 Leg pole(1930mm,Ф38) 10
A Corner connector(Ф52&Ф42) 6
B Centre connector(Ф52&Ф42) 9
C Foot(Ф52) 10
bungee 54
1/3”-1.75” 24
1/3”-2.5” 52
 Guy line 4
 P eg 4
Peg(0.24x7”) 10
 Roof 1

2
Operating Instructions and Parts Manual 11C544
General Safety Information
Never stay inside canopy during any
lightning storms within area.
Maximum wind velocity exposure for canopy
is 3MPH. Stand wind above 30MPH canopy
may fly away.
Anchor bolts designed for solid earth. Do not
use in lose sand.
Never rest of hand any object from of canopy.
It is not designed to support any object.
Failure to observe this warning may cause
collapse of canopy and injury to occupants.
Canopy not designed to support snow loads.
Remove any snow immediately from top of
canopy. Failure to observe this warning may
cause canopy to collapse causing damage or
injury to occupants.
Never use any flame or fire inside canopy.
Do not use any petroleum heaters inside
canopy.
Keep all flame and heat sources away from
the canopy fabric. It is not fire proof. The
Fabric will burn if left in continuous contact
with any flame source
Model Length
(ft) Width (ft)
Side
Height
(ft)
Center
Height
(ft)
Leg
Diameter
(In)
Cover Material
11C544
27
18
6’8”
11’6”
2
6 OZ Polyethylene

3
Operating Instructions and Parts Manual 11C544

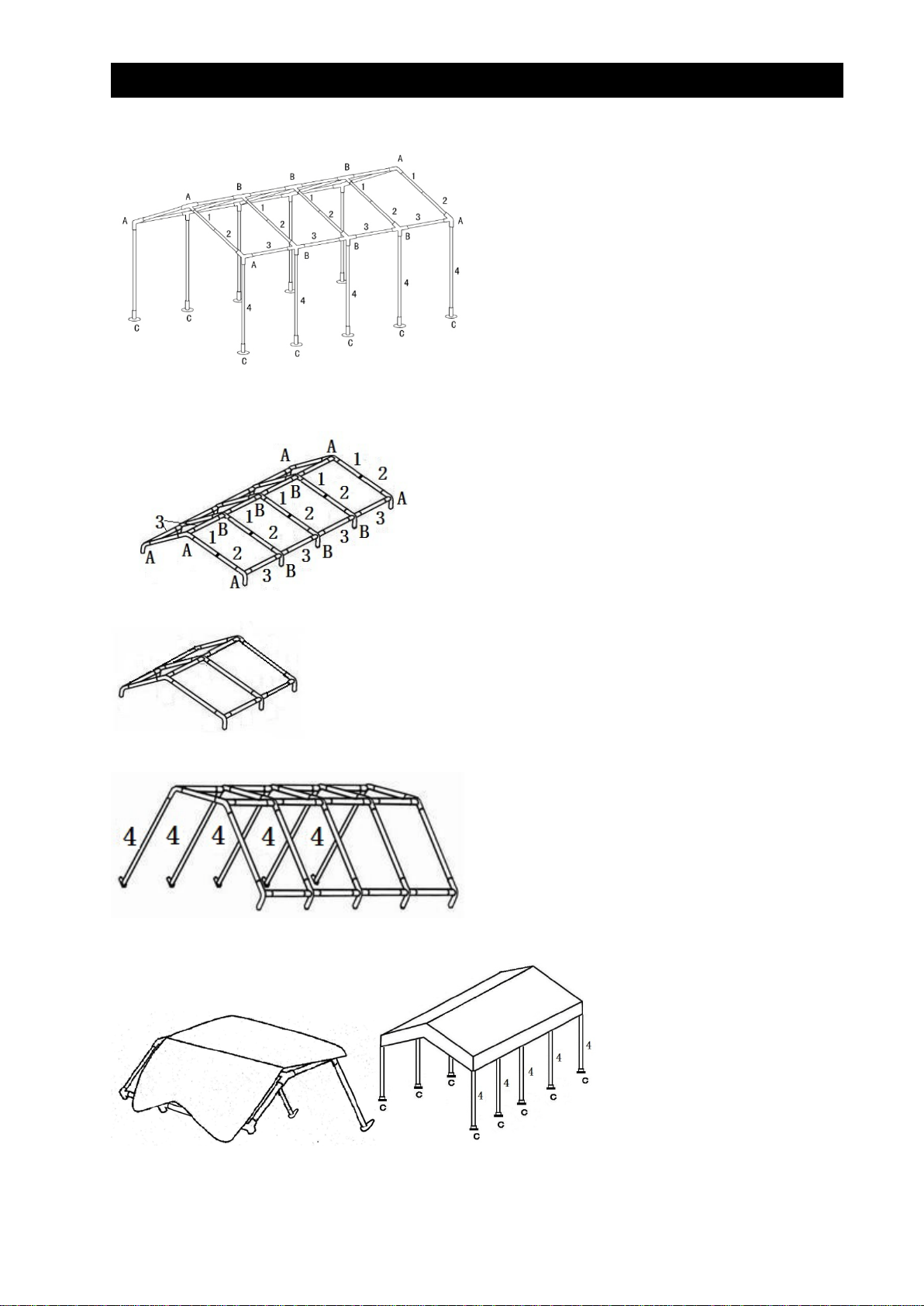

Assembly
1. Place all corners, No.1 and No.2 pipes on the ground as shown, connect beam pole No.1 and No.2 by
screws
2. Start from the center and complete the center frame. Then assemble each side. Connect all pipes and corners.
3. Lift one side of canopy top and insert legs No.4.
4. Place tarp over frame then lift up the other side and insert legs.

4
Operating Instructions and Parts Manual 11C544
5. Use the bungees attach cover around frame through grommet
6.Draw the ball of drawstring in 4 corner and tight locked into the slot of foot.
7. Use 8 pegs(0.24x7”) for foot anchoring. Use the 4 screw-in pegs and guy line for 4 corner anchorin
Warranty
LIMITED ONE-YEAR WARRANTY
Should this product fail to perform satisfactorily due to a defect or poor workmanship within ONE YEAR from the
date of purchase, return it to the place of purchase and it will be replaced, free of charge. Incidental or
consequential damages are excluded from this warranty.

5
Operating Instructions and Parts Manual 11C544
For Repair Parts, call 1-800-323-0620
24 hours a day – 365 days a year
Please provide the following:
-Model Number
-Serial Number (if any)
-Part description and number as shown on parts list
Repair Parts List
Item No.
Description
Part No.
Qty
1
Beam pole (1450mm,Ф48)
TT11C5435BPG
1
2
Beam pole (1450mm,Ф48)
TT11C5435BMG
1
3
Cross pole (1920mm,Ф48)
TT11C5435CPG
1
4 Leg pole （1930mm,Ф38）TT11C544LPG 1
A
Corner connector (Ф52&Ф42)
TT11C5435CCG
1
B
Centre connector (Ф52&Ф42)
TT11C5435CNG
1
C
Foot (Ф52)
TT11C5435FTG
1

Bungee(40/kit)
TT11C5435BGG
1

1/3”-1.75”Bolt and nut kit(18/kit)
TT11C5435BN1G
1

1/3”-2.5”Bolt and nut kit(42/kit)
TT11C5435BN2G
1

Guy line(4/kit)
TT11C5395GLG
1

Peg(S)(4/kit)
TT11C5391PGG
1

Peg(0.24x7”)(8/kit)
TT11C5397PGG
1

Roof
TT11C544RFG
1
() Not shown.

Consulte y conserve este manual. Lea cuidadosamente las instrucciones del producto antes de usarlo.
Por favor revise con mucho cuidado todas las advertencias de seguridad, en caso de que usted u otras
personas estén heridas en su uso. Además mantenga el manual de referencia a largo plazo.
1
Prospecto y Tabla de piezas 11C544
18FT X 20FT
Dosel de refugio
Descripción
A- marco de hierro / tubo de hierro pulverizado / despliegue superior uv
Unboxing
Despues de abrir el envase de cartón, examine si ha producido algún daño en el transporte y si hay piezas
sueltas, perdidas o dañadas. Debe presentar las denuncias a la empresa de transporte.

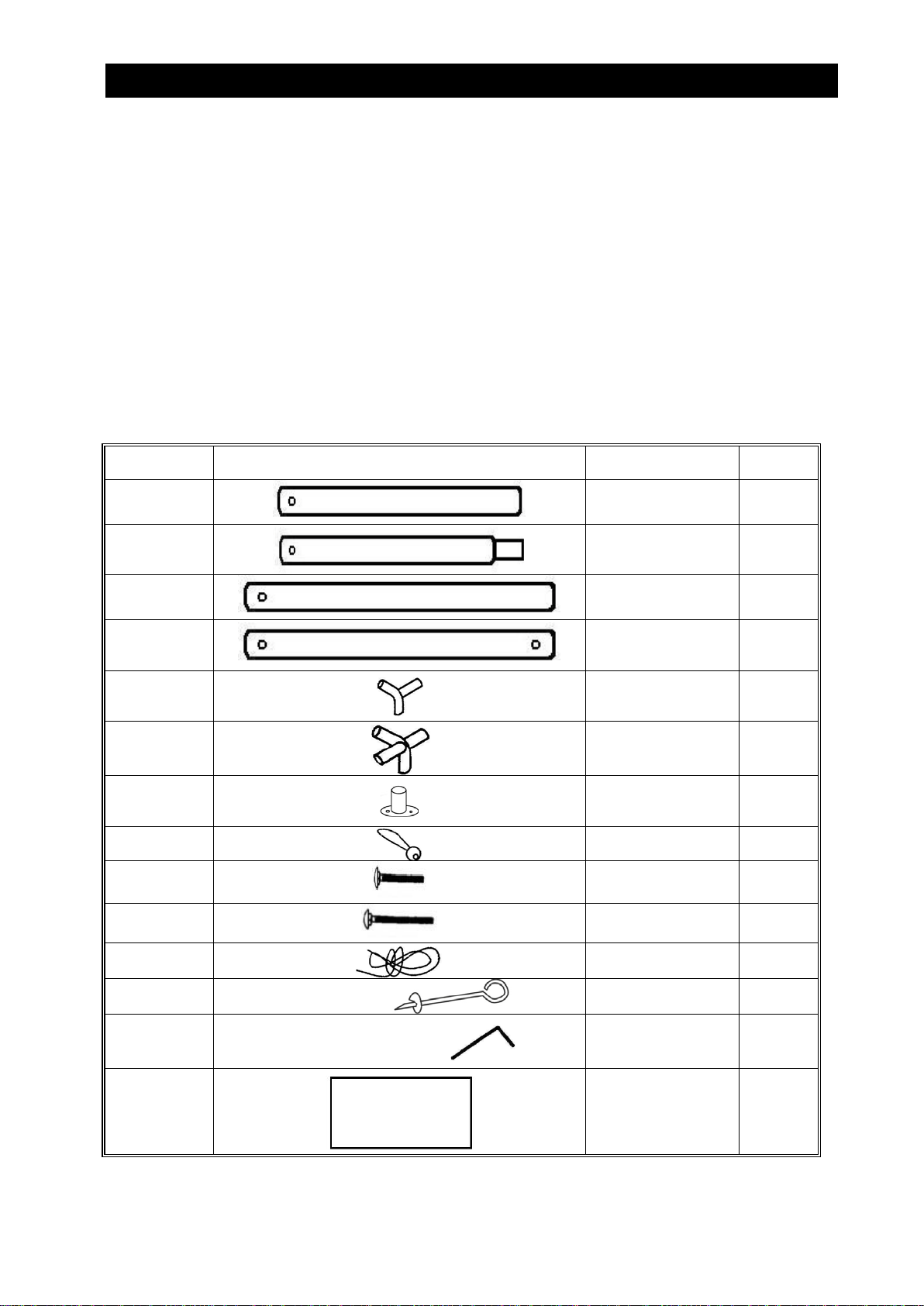

Antes del montaje, revise cuidadosamente la tabla de piezas, y asegúrese de que el número de piezas en el
empaque se
Corresponde al en la tabla
Número del
pieza
Descripción Cantidad
1
Barras oblicuas
(1450mm,Ф48) 10
2
Barras oblicuas
(1450mm,Ф48) 10
3
Barra conectora
(1920mm,Ф48) 12
4
Tubo de pierna
（1930mm,Ф38）10
A
Conector de esquina
(Ф52&Ф42) 6
B
conector central
(Ф52&Ф42) 9
C Pie (Ф52) 10
 Bola elástica 54

tornillo y tuerca
de1/3”-1.75” 24

tornillo y tuerca
de1/3”-2.5” 52

Cuerda 4

Clavo espiral 4
Clavo espiral
(0.24x7”) 10
 Paño superior 1

2
Prospecto y Tabla de piezas 11C544
Instrucciones de seguridad
-Cuando se encuentra con una tormenta de
relámpagos, no se quede en el dosel.
-La máxima resistencia al viento es de 3km/h.
Y cuando la velocidad del viento supera a
3kg/h, el dosel será arrastrado.
-Los clavos espirales son aplicables a tierra
firme, así que no los utilice en tierra suave.
-Despues de la colocación, no se puede quitar
los conponentes del dosel. No son
adecuados para cualquier otro producto. El
incumplimiento de estas instrucciones de
advertencia puede provocar el colapso del
dosel, perjudicando a la gente dentro
-Cuando existe nieve en la parte superior, el
dosel no se podrá apoyar. El incumplimiento
de estas instrucciones de advertencia puede
provocar el colapso del dosel, perjudicando a
la gente dentro
-No utilice ningún fuego en el dosel, ni
cualquier tipo de calentador de gasolina.
-La lona del dosel no se puede acceder a
cualquier fuente de ignición, ya que no se
dispara. Si se mantiene en contacto con el
fuego, quema la lona.
Modelo Longitud
(ft) Ancho (ft)
Altura
Del
Ladot
(ft)
altura
del
centro
(ft)
Diámetro
del pie
(in)
material de la
lona
11C544
27
18
6’8”
11’6”
2
6 OZ Polyethylene

3
Prospecto y Tabla de piezas 11C544
11C539

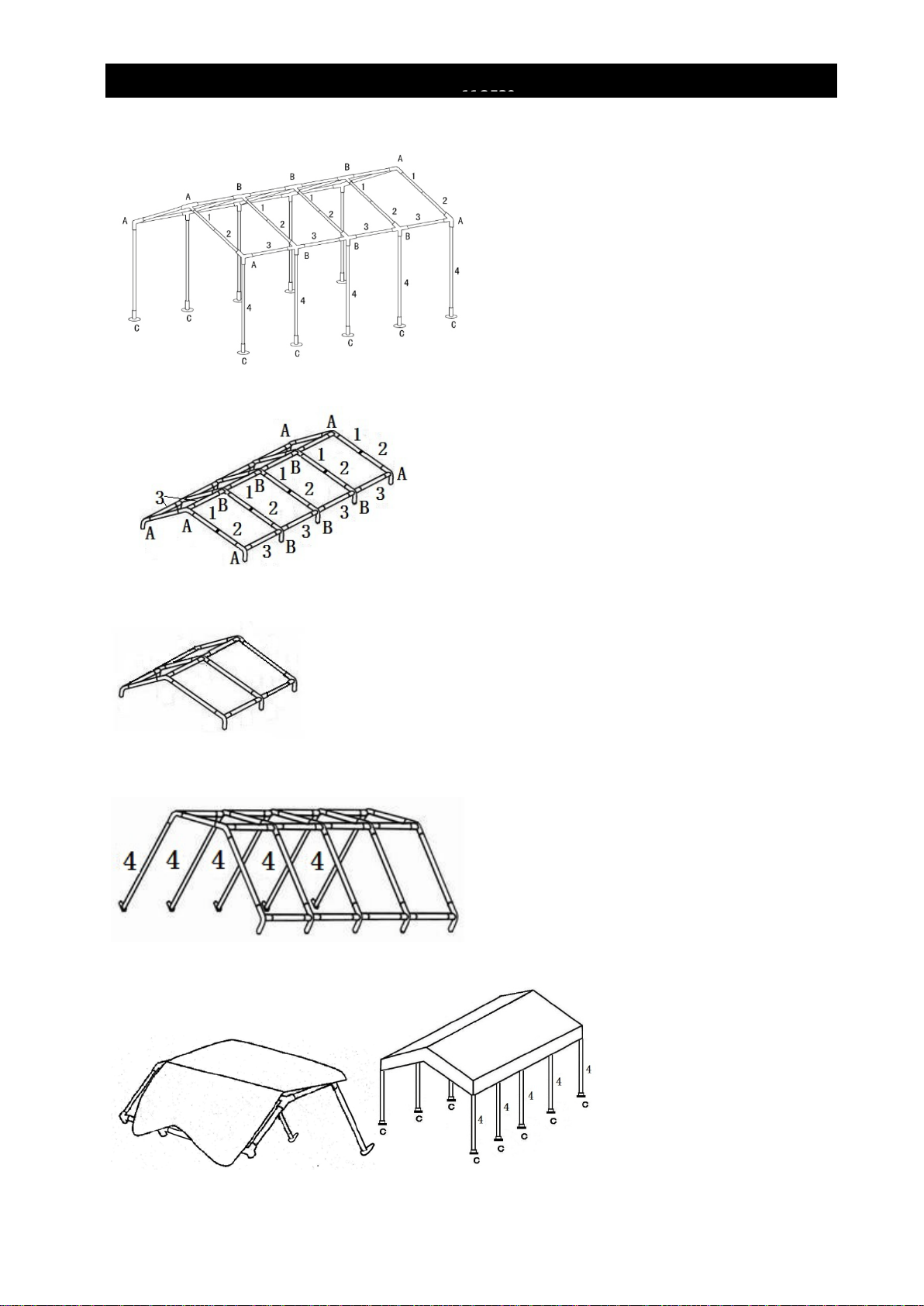

Assemblea
1. Monte todas las articulaciones, el tubo Nº1 Nº 2 de acuerdo con el siguiente diagram
2. Refuerce el marco con cuerda de acero de acuerdo con la figura abajo.
.
3. Refuerce el marco con cuerda de acero de acuerdo con la figura abajo.
4. Ponga la tela superior en el marco, e inserte al tubo de la pierna del otro lado.

4
Prospecto y Tabla de piezas 11C544
11C539

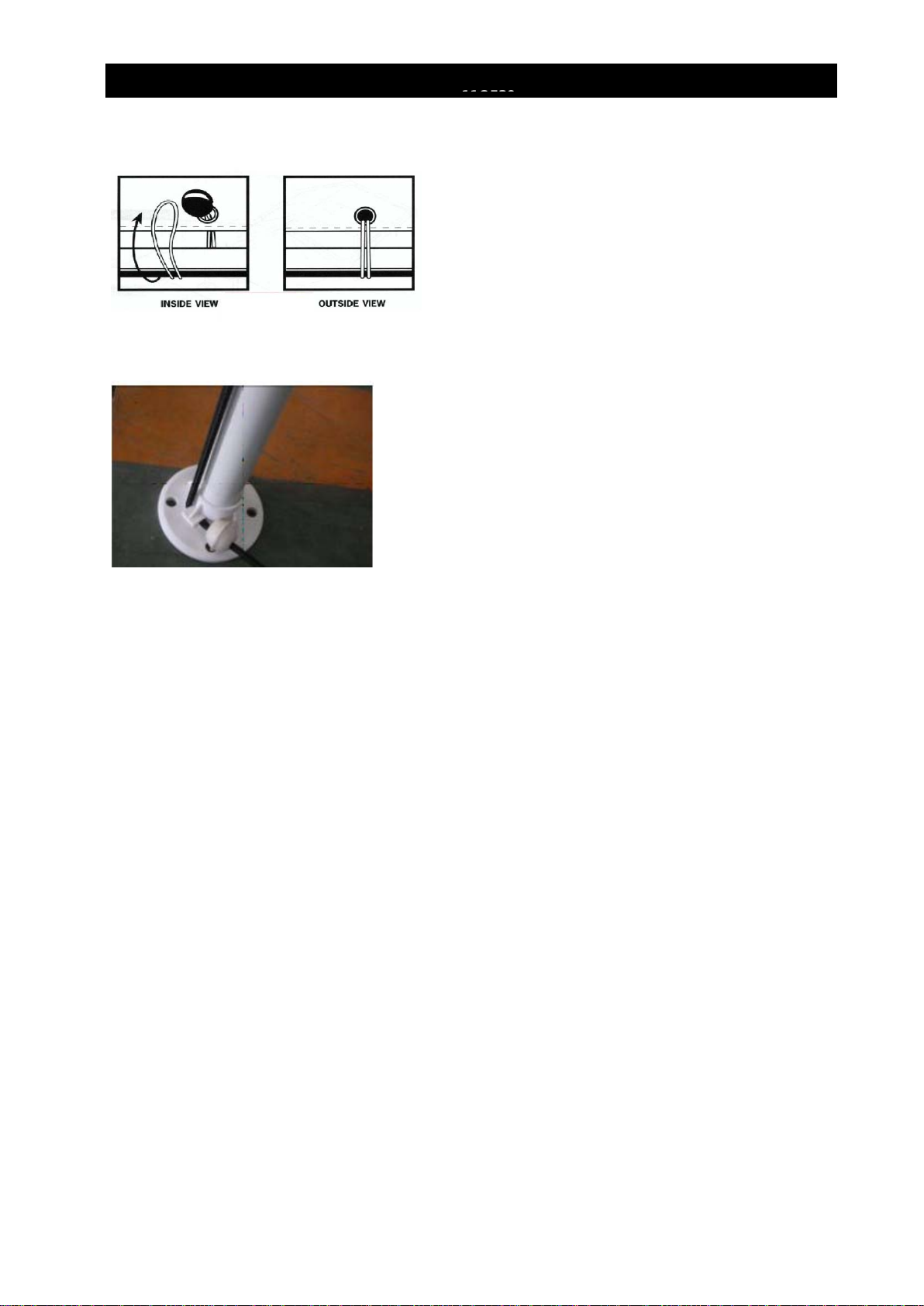

5. Sujete la tela superior con las bolas elásticas.
6. Estire la cuerda elástica de las esquinas superiores de ambos extremos, y fije la bola del extremo inferior de la
cuerda en la ranura del pie abajo.
7. Sujete los pies con clavos de 0.24x7”, y las cuatro esquinas del dosel, con clavos espirales y cuerdas
elásticas
Garantía
GARANTÍA DE UN AÑO
Si le produit est défectueux ou des problèmes de qualité du produit, de sorte que vous ne pouvez pas être
satisfait, cette garantie permet vous de remplacer gratuitement dans le magasin d’achat dans 1 an. Les dégâts
causés par l’accident ou l’association de l’accident associé ne figurent pas dans ce livret de garantie.

5
Prospecto y Tabla de piezas 11C544
11C539
Tabla de piezas, call 1-800-323-0620
24horas-365días
Ofrezca las informaciones siguientes:
-Número de serie(si lo hay)
-Numéro de série (le cas échéant)
-Descripción y número de las piezas de la tabla
Tabla de piezas
Número
Descripción
Número de Serie
Cantidad
1 Barras oblicuas
(1450mm,Ф48)
TT11C5435BPG 1
2
Barras oblicuas
(1450mm,Ф48)
TT11C5435BMG 1
3
Barra conectora (1920mm,Ф48)
TT11C5435CPG
1
4
Tubo de pierna
（1930mm,Ф38）TT11C544LPG 1
A Conector de esquina (Ф52&Ф42) TT11C5435CCG
1
B Conector central
(ф52&ф42)
TT11C5435CNG 1
C
Pie (Ф52)
TT11C5435FTG
1

Bola elastic(40/kit)
TT11C5435BGG
1

Tornillo y tuerca de1/3”-1.75”(18/kit)
TT11C5435BN1G
1

Tornillo y tuerca de1/3”-2.5”(42/kit)
TT11C5435BN2G
1

Cuerda(4/kit)
TT11C5395GLG
1

Clavo espiral(S)(4/kit)
TT11C5391PGG
1

Clavo espiral (0.24x7”)(8/kit)
TT11C5397PGG
1

Paño superior
TT11C544RFG
1
() no demostrado
