Grifo SEP 40 User manual

Via dell' Artigiano, 8/6
40016 San Giorgio di Piano
(Bologna) ITALY
E-mail: [email protected]
http://www.grifo.it http://www.grifo.com
Tel. [phone] (a. r.) FAX: [phone]
, GPC®, grifo®, are trade marks of grifo®
grifo®
ITALIAN TECHNOLOGY
SEP 40 Edition 3.10 Rel. 09 Spetember 2002
CAN GMT
General Purpose Controller 80c32,
80c320, 89c51Rx2
SEP 40
Smart Eprom Programmer 40 pins
USER MANUAL
MANUALE UTENTE

Via dell' Artigiano, 8/6
40016 San Giorgio di Piano
(Bologna) ITALY
E-mail: [email protected]
http://www.grifo.it http://www.grifo.com
Tel. [phone] (a. r.) FAX: [phone]
, GPC®, grifo®, are trade marks of grifo®
grifo®
ITALIAN TECHNOLOGY
SEP 40 Edition 3.10 Rel. 09 Spetember 2002
CAN GMT
General Purpose Controller 80c32,
80c320, 89c51Rx2
SEP 40
Smart Eprom Programmer 40 pins
SEP 40 è un programmatore compatto, veloce e potente in grado di supportare tutti
i tipo di dispositivi programmablili.
TramiteilconnettoreISPèinoltreingradodiprogrammareundispositivosupportato
direttamente su scheda.
La sua concezione permette di aggiungere facilmente nuovi dispositivi e di fornire
unprezzomoltocompetitivoinsiemeadunaelevataaffidabilitànellaprogrammazione.
Indubbiamente il miglior rapporto prezzo/prestazioni tra i programmatori della sua
classe.
SEP 40 is a small, fast and powerful programmer of all kinds of programmable
devices.Usingbuild-inin-circuitserialprogramming(ISP)connectortheprogrammer
is able to program ISP capable chips in-circuit. It has design, which allows to easily
add new devices to the device list. Nice “value for money” in this class.

DOCUMENTATION COPYRIGHT BY grifo®, ALL RIGHTS RESERVED
No part of this document may be reproduced, transmitted, transcribed, stored in a
retrieval system, or translated into any language or computer language, in any form or
by any means, either electronic, mechanical, magnetic, optical, chemical, manual, or
otherwise, without the prior written consent of grifo®.
IMPORTANT
Although all the information contained herein have been carefully verified, grifo®
assumes no responsability for errors that might appear in this document, or for damage
to things or persons resulting from technical errors, omission and improper use of this
manual and of the related software and hardware.
grifo®reservestherighttochangethecontents andformofthis document,aswellas the
features and specification of its products at any time, without prior notice, to obtain
always the best product.
For specific informations on the components mounted on the card, please refer to the
Data Book of the builder or second sources.
SYMBOLS DESCRIPTION
In the manual could appear the following symbols:
Attention: Generic danger
Attention: High voltage
Trade Marks
, GPC®, grifo®: are trade marks of grifo®.
Other Product and Company names listed, are trade marks of their respective companies.

ITALIAN TECHNOLOGY grifo®
Page I
SEP 40 Rel. 3.10
INDICE GENERALE
INTRODUZIONE ........................................................................................................................ 1
INFORMAZIONI PRELIMINARI ............................................................................................ 2
CONVENZIONI E TERMINOLOGIA................................................................................. 2
CONVENZIONI ................................................................................................................. 2
TERMINOLOGIA ............................................................................................................. 2
CARATTERISTICHE GENERALI ........................................................................................... 3
INTRODUZIONE ................................................................................................................... 3
CARATTERISTICHE TECNICHE ........................................................................................... 6
ELEMENTI DEL SEP 40 ....................................................................................................... 6
PACKAGE SUPPORTATI..................................................................................................... 6
SPECIFICHE TECNICHE .................................................................................................... 6
IC TESTER .............................................................................................................................. 7
TEMPI DI PROGRAMMAZIONE ....................................................................................... 8
OPERAZIONI SUI DISPOSITIVI ........................................................................................ 8
OPERAZIONI SUL BUFFER.............................................................................................. 10
TIPI DI FILES SUPPORTATI............................................................................................. 10
CONTENUTO DELLA CONFEZIONE ............................................................................. 10
ISP (IN-SYSTEM SERIAL PROGRAMMING) ................................................................ 11
REGOLE GENERALI PER IN-SYSTEM SERIAL PROGRAMMING ................... 11
STRUTTURA CONSIGLIATA DEL CONNETTORE ISP ......................................... 12
INSTALLAZIONE ..................................................................................................................... 14
CONNESSIONE DI SEP 40 COL PC.................................................................................. 14
PROBLEMI DI COLLEGAMENTO SEP40 E PC........................................................... 15
LEDS....................................................................................................................................... 15
SELFTEST E CALIBRAZIONE ......................................................................................... 16
INSTALLAZIONE DEL PROGRAMMA .......................................................................... 16
CONFIGURAZIONE MINIMA DEL PC ........................................................................... 16
CONFIGURAZIONE CONSIGLIATA DEL PC................................................................ 16
INSTALLAZIONE SOFTWARE......................................................................................... 16
NUOVE VERSIONI DELPROGRAMMA DI CONTROLLO ........................................ 17
AGGIORNARE ILPROGRAMMA DI CONTROLLO ................................................... 17
AVVIO RAPIDO......................................................................................................................... 18
INSTALLAZIONE HARDWARE ....................................................................................... 18
INSTALLAZIONE SOFTWARE......................................................................................... 20
PROGRAMMARE O COPIARE UN DISPOSITIVO ...................................................... 20
DESCRIZIONE SOFTWARE................................................................................................... 21
UTILIZZO DEL SOFTWARE ............................................................................................. 21
DESCRIZIONE DELLA SCHERMATA PRINCIPALE................................................... 21

grifo® ITALIAN TECHNOLOGY
Page II
SEP 40 Rel. 3.10
LISTADEI TASTI SPECIALI............................................................................................. 22
COMANDI DEL PROGRAMMA DI CONTROLLO ....................................................... 23
CARATTERISTICHE SOFTWAREAGGIUNTIVE........................................................ 46
ULTERIORI INFORMAZIONI .......................................................................................... 46
TERMINI DELLA GARANZIA............................................................................................... 47
RISOLUZIONE DEI PROBLEMI ........................................................................................... 48
ERRORI DI COMUNICAZIONE ....................................................................................... 48
PROLEMI DI LETTURA O PROGRAMMAZIONE....................................................... 48
DISPOSITIVI NON SUPPORTATI..................................................................................... 49
ARTICOLI AGGIUNTIVI ........................................................................................................ 50
INDICE ANALITICO................................................................................................................51

ITALIAN TECHNOLOGY grifo®
Page III
SEP 40 Rel. 3.10
INDICE DELLE FIGURE
FIGURA 1: FOTO DEL SEP40........................................................................................................... 5
FIGURA 2: TEMPI DI PROGRAMMAZIONE DEL SEP 40 ........................................................................ 8
FIGURA 3: CONTENUTO DELLA CONFEZIONE ...................................................................................... 9
FIGURA 4: PINOUT CONNETTORE ISP.............................................................................................. 12
FIGURA 5: ESEMPIO DI CONNESSIONE ISP....................................................................................... 13
FIGURA 6: CONNETTORE ISPCONSIGLIATO PER LA SCHEDA TARGET ................................................ 13
FIGURA 7: DRIVER ISP DEL SEP 40............................................................................................... 13
FIGURA 8: CONNETTORE ISPDEL SEP40...................................................................................... 13
FIGURA 9: DESCRIZIONE LEDSDEL SEP 40 .................................................................................. 15
FIGURA 10: POD DEL SELFTEST .................................................................................................... 17
FIGURA 11: VISTA LATERALE EFRONTALE ....................................................................................... 19
FIGURA 12: CAVO PROGRAMMAZIONE ISPIN DOTAZIONE ................................................................ 19
FIGURA 13: LISTA DEI CONVERTITORI DI FORMATO .......................................................................... 50

grifo® ITALIAN TECHNOLOGY
Page IV
SEP 40 Rel. 3.10
GENERAL INDEX
GENERAL INTRODUCTION.................................................................................................. 55
PRELIMINARY INFORMATION........................................................................................... 56
CONVENTIONS AND TERMINOLOGY.......................................................................... 56
CONVENTIONS USED IN THE MANUAL................................................................. 56
TERMINOLOGY USED IN THE MANUAL................................................................ 56
GENERAL FEATURES............................................................................................................. 57
INTRODUCTION ................................................................................................................. 57
TECHNICAL FEATURES ........................................................................................................ 60
SEP 40 ELEMENTS.............................................................................................................. 60
PACKAGE SUPPORT.......................................................................................................... 60
TECHNICAL SPECIFICATION......................................................................................... 60
IC TESTER ............................................................................................................................ 61
PROGRAMMING SPEED................................................................................................... 62
DEVICE OPERATIONS ...................................................................................................... 62
BUFFER OPERATIONS ...................................................................................................... 64
SUPPORTED FILE FORMATS .......................................................................................... 64
PACKAGE INCLUDED ....................................................................................................... 64
ISP (IN-SYSTEM PROGRAMMING)................................................................................ 65
GENERAL RULES FOR IN-SYSTEM PROGRAMMING ........................................ 65
THE RECOMMENDED ISP CONNECTOR LAYOUT IN TARGET SYSTEM...... 66
INSTALLATION ........................................................................................................................ 68
CONNECTING SEP40 TO THE PC .................................................................................. 68
PROBLEMS RELATED TO SEP 40 TO PC CONNECTION ......................................... 69
LEDS....................................................................................................................................... 69
SELFTESTAND CALIBRATION ...................................................................................... 70
INSTALLING PROGRAMMER SOFTWARE ................................................................. 70
MINIMAL PC CONFIGURATION .................................................................................... 70
RECOMMENDED PC CONFIGURATION ...................................................................... 70
SOFTWARE INSTALLATION............................................................................................ 70
NEW VERSIONS OF PROGRAMMER SOFTWARE ..................................................... 71
UPGRADING THE PROGRAMMER SOFTWARE ........................................................ 71
QUICKSTART............................................................................................................................ 72
INSTALLING PROGRAMMER HARDWARE ................................................................ 72
SOFTWARE INSTALLATION............................................................................................ 74
QUICK INSTRUCTIONS TO PROGRAM OR COPYA DEVICE ................................ 74
SOFTWARE DESCRIPTION ................................................................................................... 75
USING THE PROGRAMMER SOFTWARE .................................................................... 75
LIST OF HOT KEYS ............................................................................................................ 76
CONTROL PROGRAM COMMANDS.............................................................................. 77
SOFTWARE ADDITIONAL FEATURES ........................................................................ 100

ITALIAN TECHNOLOGY grifo®
Page V
SEP 40 Rel. 3.10
OTHER................................................................................................................................. 100
WARRANTY TERMS ............................................................................................................. 101
TROUBLESHOOTING........................................................................................................... 102
COMMUNICATION ERRORS ......................................................................................... 102
READING OR PROGRAMMING PROBLEMS ............................................................ 102
UNSUPPORTED TARGET DEVICE ............................................................................... 103
ADDITIONALTOOLS............................................................................................................ 104
ALPHABETICAL INDEX ...................................................................................................... 105

grifo® ITALIAN TECHNOLOGY
Page VI
SEP 40 Rel. 3.10
FIGURES INDEX

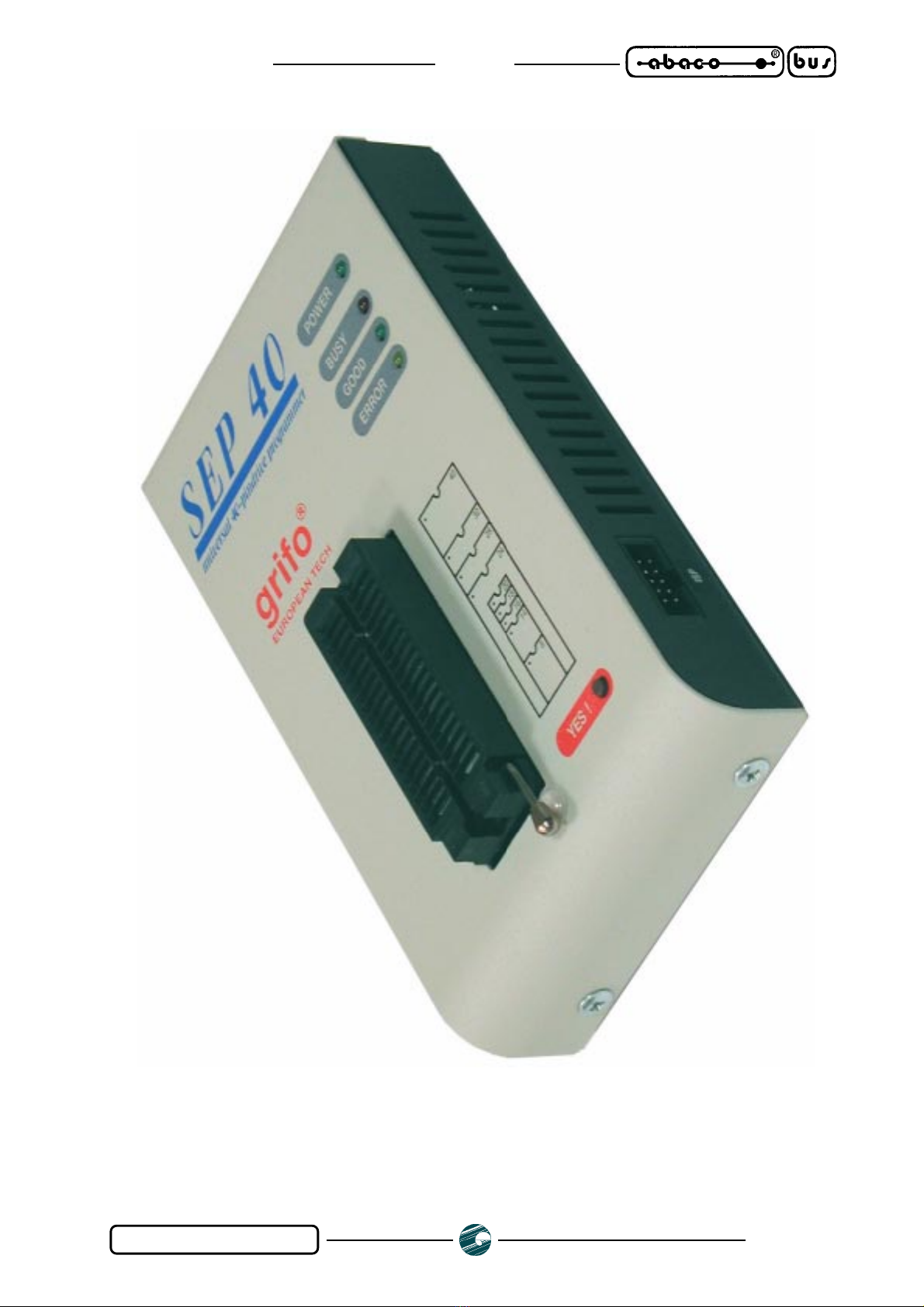

FIGURE 1: PHOTO OF PROGRAMMER SEP40 .................................................................................. 59
FIGURE 2: SEP 40 PROGRAMMING TIMES ....................................................................................... 62

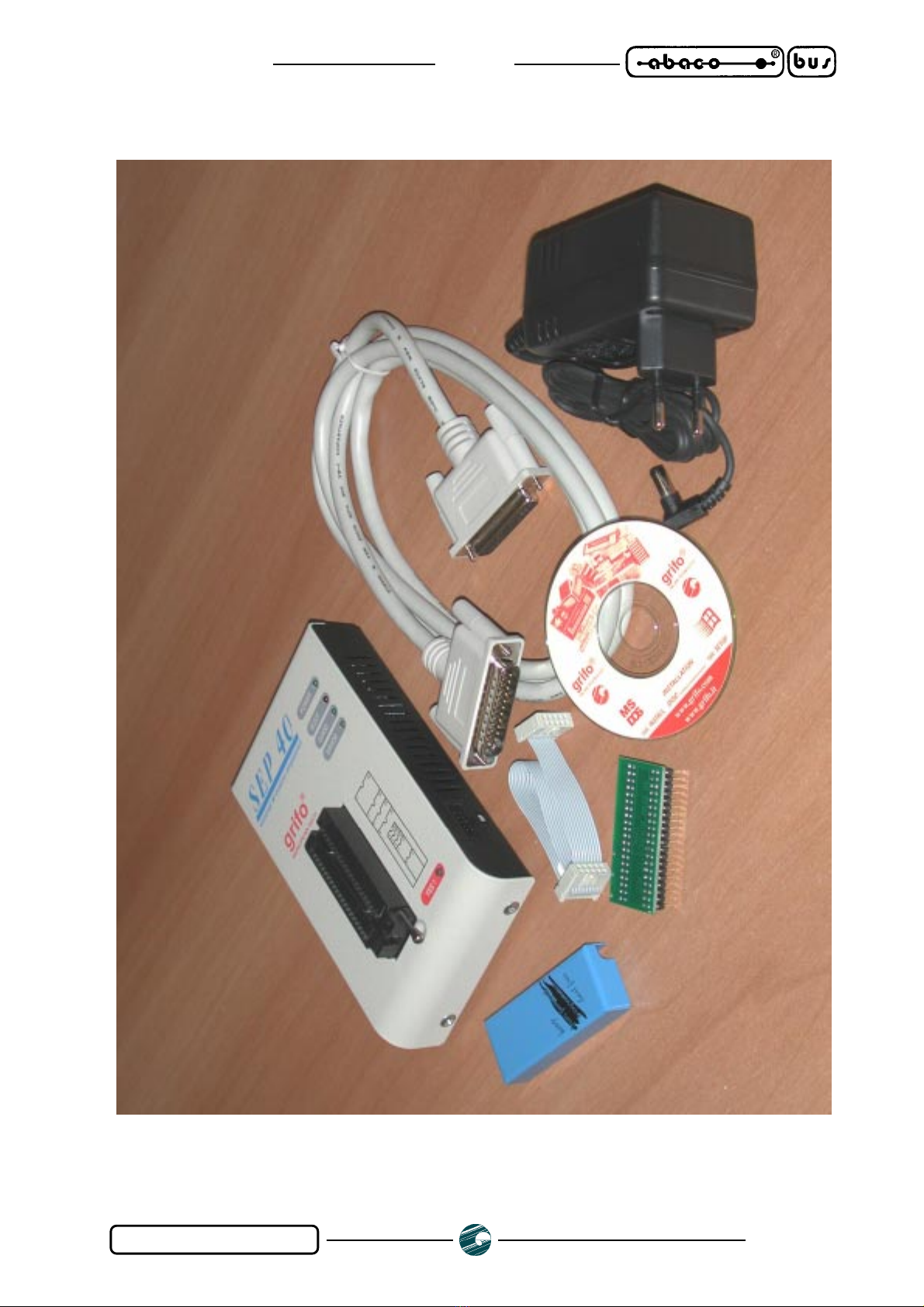

FIGURE 3: PACKAGE CONTENT........................................................................................................ 63
FIGURE 4: ISP PINOUT................................................................................................................... 66
FIGURE 5: ISP CONNECTION EXAMPLE ............................................................................................ 67
FIGURE 6: TARGET BOARD SUGGESTED ISP CONNECTOR ................................................................. 67
FIGURE 7: ISP DRIVER OF SEP 40 ................................................................................................. 67
FIGURE 8: ISP CONNECTOR OF SEP 40 .......................................................................................... 67
FIGURE 9: SEP 40 LEDSDESCRIPTION TABLE................................................................................ 69
FIGURE 10: SELFTEST POD ........................................................................................................... 71
FIGURE 11: SIDE VIEW AND FRONT VIEW ......................................................................................... 73
FIGURE 12: ISP PROGRAMMING CABLE ........................................................................................... 73
FIGURE 13: PACKAGE CONVERTER LIST ........................................................................................ 104

ITALIAN TECHNOLOGY grifo®
Pagina 1
SEP 40 Rel. 3.10
INTRODUZIONEINTRODUZIONE
Scopodiquestomanualeélatrasmissionedelleinformazioninecessarieall’usocompetenteesicuro
dei prodotti. Esse sono il frutto di un’elaborazione continua e sistematica di dati e prove tecniche
registrate e validate dal Costruttore, in attuazione alle procedure interne di sicurezza e qualità
dell'informazione.
Peruncorretto rapporto coi prodotti, énecessario garantireleggibilità e conservazionedel manuale,
anche per futuri riferimenti. In caso di deterioramento o più semplicemente per ragioni di
approfondimento tecnico ed operativo, consultare i nostri siti www.grifo.it o www.grifo.com o
direttamente l’Assistenza Tecnica autorizzata.
Al fine di non incontrare problemi nell’uso di tali dispositivi, é conveniente che l’utente - PRIMA
DI COMINCIARE AD OPERARE - legga con attenzione tutte le informazioni contenute in questo
manuale.In una secondafase,per rintracciare più facilmentele informazioninecessarie,si può fare
riferimento all’indice generale e all’indice analitico, posti rispettivamente all’inizio ed alla fine del
manuale.
Leinformazionicontenute in questomanualesonoaggiornatealladatadi rilascio delmedesimo,ma
i nostri prodotti subiscono continui aggiornamenti e miglioramenti. Si prega di consultare il file
README_P.TXT per i cambiamenti dell'ultimo minuto.
Il programmaqui descritto è coperto da diritto d'autore, tutti i diritti sono riservati. Nè il programma
nè alcuna sua parte possono essere analizzati, disassemblati o modificati in alcun modo, con
qualunque mezzo, per qualunque scopo.
Questo documento è coperto da diritto d'autore, tutti i diritti sono riservati. Questo documento non
può essere copiato, riprodotto o tradotto in alcun modo o mediante alcun mezzo, nè per intero nè in
parte, senza il permesso scritto della grifo®.
grifo®non si assume alcuna responsabilità per l'uso errato di questo manuale.
grifo®si riserva il diritto di apportare cambiamenti o miglioramenti ai prodotti descritti in questo
manuale in qualunque momento senza darne notizia.
Questo manuale contiene nomi di aziende, software, prodotti, ecc. che sono marchi registrati dai
rispettivi propietari. grifo®rispetta tale diritto.

grifo® ITALIAN TECHNOLOGY
Pagina 2
SEP 40 Rel. 3.10
INFORMAZIONI PRELIMINARIINFORMAZIONI PRELIMINARI
SEP 40 è un programmatore universale ed un tester logico dotato di 48 potenti pindriver nella
configurazione base espandibili fino a 256. Questa struttura permette di aggiungere facilmente il
supporto a nuovi dispositivi. Il costo è molto competitivo rispetto ai concorrenti della stessa classe,
ottenendo il miglior rapporto prezzo/prestazioni, ma l'affidabilità della programmazione è elevata.
CONVENZIONI E TERMINOLOGIA
Alcuni termini e convenzioni specifici vengono usati in questo manuale:
CONVENZIONI
Iriferimentialle funzioni delprogrammadicontrollosonoinmaiuscolo, ad esempioLOAD,FILE,
DISPOSITIVO, etc.
I riferimenti ai pulsanti di controllo sono racchiusi tra le parentesi angolari <>, ad esempio <F1>.
TERMINOLOGIA
Dispositivo target Un qualunque tipo di dispositivo o circuito integrato programmabile.
Zoccolo ZIF Zoccoloaforzadiinserzione nulla usato per inserire il dispositivo target nel
programmatore.
Buffer Area di memoria o porzione di disco rigido utilizzata per memorizzare
temporeneamente dei dati.
Porta Stampante Tipodi portaperPC(parallela) principalmenteusataperconnessione conla
stampante.
ISP In-circuit Serial-Programming, ovvero la capacità di programmare un
dispositivo target senza toglierlo dall'applicativo in cui si trova, anche se è
saldato. La scheda applicativo deve essere compatibile con questa
caratteristica.
Formato HEX Formato di file di date che si può leggere con i normale editori di testo; ad
esempio il byte 5AH viene memorizzato come i caratteri '5' ed 'A'
corrispondenti ad i bytes 35H e 41H. Una linea di questo tipo di file (un
record) contiene indirizzo iniziale e dati da scrivere, inotre ogni record è
provvisto di checksum.
Questo manuale utente è comune a tutti i programamtori, quindi contiene informazioni valide per
tutti i modelli ed informazioni specifiche per SEP 40.

ITALIAN TECHNOLOGY grifo®
Pagina 3
SEP 40 Rel. 3.10
CARATTERISTICHE GENERALICARATTERISTICHE GENERALI
Questo capitolo contiene una descrizione completa ed esauriente del programmatore, incluso un
sommoarion delle sue caratteristiche tecniche ed operazionali.
INTRODUZIONE
SEP 40 è un programmatore universale trasportabile di ultima generazione basato sull'esperienza
grifo®per Windows 95/98/Me/NT/2000/XP progettato per rispondere alle rigorose esigenze dei
tecnici sul campo e dei laboratori di programmazione.
SEP 40 supporta tutti i tipi e generi di tecnologia al silicio per dispositivi programmabili. Ha un
prezzo molto competitivo ma è un programmatore affidabile grazie al suo eccellente progetto
hardware. Il miglior rapporto prezzo/prestazioni nella sua gamma.
SEP 40 è in grado di supportare la maggior parte dei dispositivi in ISP grazie al connettore
incorporato che rispetta lo stadard Atmel.
SEP 40 si interfaccia con personal computer IBM PC, AT o superiori, sia portatili che desktop. Il
programmatore permette una connessione diretta col PC tramite la porta parallela (stampante)
standard(nonservonointerfaccespecifiche).Siraccomandal'usodiunaportaparallela (stampante)
sul bus PCI che sia pienamente compatibile con lo standard IEEE 1284 (ECP/EPP). Anche il
programma di controllo del SEP 40 supporta pienamente lo standard IEEE 1284.
SEP 40 ha una notevole velocità di programmazione grazie all'hardware basato su FPGA ed al
supporto della porta parallela ECP/EPP.
SEP 40 è dotato di base con 40 potenti pindrivers TTL che generano livelli H/L/pull_up/pull_down
e forniscono la capacità di lettura. I nostri pindriver sono avanzati tecnologicamente e permettono
di ottenere programmazioni di alta qualità ad alta velocità senza provocare sovraelongazioni o
rimbalzidimassapertutteletipologiedidispositiviprogrammabili.Inoltresonoingradodilavorare
fino a 1, 8 V cosicchè sarete già da adesso in grado di programmare la totalità dei dispositivi a bassa
tensione attualmente disponiblili.
Il programmatore esegue il test di corretto inserimento di un dispositivo e di buon contatto
elettrico prima di iniziare la programmazione. Tali capacità, integrate dalla protezione contro le
sovracorrenti e dal controllo del byte di signature aiutano a prevenire i danni dovuti ad errori
dell'operatore.
Le risorse hardware permettono addirittura di eseguire un selftest, in modo che il programma di
controllo sia sempre in gradi di verificare i pindrivers, i livelli di tensione, le temporizzazioni e la
comunicazione col PC.
SEP 40 effettua verifiche di programmazione a livelli minimi di tensione di alimentazione, il che,
ovviamente, migliora l'affidabilità e garantisce una lunga conservazione dei dati.

grifo® ITALIAN TECHNOLOGY
Pagina 4
SEP 40 Rel. 3.10
SEP 40 è pilotato da un programma di controllo facile da usare, con menù a tendina, tasti di scelta
rapida ed aiuto in linea. Si può selezionare un dispositivo target mediante la classe a cui appartiene,
dal nome del produttore o semplicemente digitando una parte del nome del rivenditore e/o del
dispositivostesso.Oltreallenormalioperazionieseguibilisuidispositivi(lettura,verificaseèvuoto,
programmazione, verifica di programmazione, cancellazione), sono state implementate alcune
funzionidiverifica(verificadiinserzione,controllodelbytedisignature)edalcunefunzionispeciali
(autoincremento del numero di serie, modalità di produzione, inizio della programmazione
all'inserzione). Il programma di controllo permette la manipolazione dei dati dentro il buffer, tra il
buffer ed i files su disco, esegue la rilevazione automatica del tipo di file e la eventuale conversione.
Il programma è disponibile in inglese ed ulteriormente in altre lingue.
La ricca funzione di autoincremento di SEP 40 permette di assegnare numeri di serie individuali
ad ogni dispositivo programmato. Tale funzione semplicemente incremente un numero di serie nel
buffer ogni volta che un nuovo dispositivo viene inserito. Inoltre, la funzione permette all'operatore
di prelevare i numeri di serie e/o le signature di identificazione del dispositivo da un file.
Sono disponibili diversi convertitori dal formato DIL a PLCC, PSOP, SOIC e altri formati.
Progettazione avanzate che include circuiti di protezione, componenti originali di marca ed una
attenta fase di produzione ci permettono di fornire una garanzia di tre anni di funzionamento degli
elementi per SEP 40 (con un limite di 25.000 utilizzazioni dello zoccolo ZIF).

ITALIAN TECHNOLOGY grifo®
Pagina 5
SEP 40 Rel. 3.10
FIGURA 1: FOTO DEL SEP 40

grifo® ITALIAN TECHNOLOGY
Pagina 6
SEP 40 Rel. 3.10
CARATTERISTICHE TECNICHECARATTERISTICHE TECNICHE
ELEMENTI DEL SEP 40
- Zoccolo ZIF da 40 pin
- LED indicatore di accensione/sospensione
- LED indicatori dello stato del lavoro
- Pulsante YES!
- Connettore per comunicazione PC <-> SEP 40
- Connettore di alimentazione
- Connettore ISP
Nota: Quando SEP 40 non svolge alcuna attività, il programma di controllo lo communta in
“modalità sospesa”. In questo stato il consumo è ridotto a meno di un Watt di potenza. Per questo
il programmatore non ha alcun interruttore di accensione/spegnimento. Quando il LED indicatore
di accensione è acceso a bassa intensità il programma tore è in “modalità sospesa”.
PACKAGE SUPPORTATI
- I package supportati sono DIP, PLCC, SDIP, SOIC, PSOP, TSOP e altri
- Supporto nativo per tutti i dispositivi DIP
- Supporto ai dispositivi in PLCC28, PLCC32 e PLCC44 mediante adattatori universali
- Il programmatore può essere compatibile con adattatori di terze parti per packages non-DIL
SPECIFICHE TECNICHE
GENERALI
- Tensione di lavoro 15V AC/max. 0,5A (alimentatore compreso nella confezione)
- Consumo di potenza max. 6 W in piena attività, circa 0,5W in sospensione
- Dimensioni 95L x 35A x 160P mm
- Peso (senza adattatori esterni) 0, 5kg
- Temperatura 5°..40°C
- Umidità 20%..80%, senza condensa
DAC, PINDRIVER
- Porta stampante IEEE 1284 basata su FPGA, fino ad 1MB/s
- Potente processore di bordo (20MHz) con macchina a stati basata su FPGA, con clock 20MHz
- 2 D/A converter per VCCP e VPP, con tempi di discesa e risalita controllabili
- VCCP nel range 0..7 V/350 mA
- VPP nel range 0..25V/200 mA
- Autocalibrazione
- Capacità di Selftest
- Pindriver: 40 driver TTL, pindriver GND/VCC/VPP universale

ITALIAN TECHNOLOGY grifo®
Pagina 7
SEP 40 Rel. 3.10
- Driver TTL basato su FPGA per generare H, L, CLK, pull-up e pull-down, livello analogico di
uscita H selezionabile da 1, 8 V fino a 5V
- Limitazione di corrente, blocco sovracorrenti, blocco se alimentazione scarsa
- 1 x VCC, 2x VPP sono collegabili ad ogni pin
- Zoccolo 40-pin DIL ZIF (Zero Insertion Force) accetta dispositivi 300/600 mil fino a 40-pin
- Continuità: ogni pin viene testato prima di iniziare la programmazione
- In-circuit Serial Programming (ISP): capacità di ISP già abilitate
DISPOSITIVI SUPPORTATI
- EPROM: NMOS/CMOS, serie 2708 (*2), 27xxx e 27Cxxx, con larghezza bus dati 8/16 bit,
pieno supporto per serie LV (*1)
- EEPROM: serie NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx, con larghezza bus dati 8/16 bit,
pieno supporto per serie LV (*1)
- Flash EPROM: serie 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx, con
larghezza bus dati 8/16 bit, pieno supporto per serie LV (*1)
- E(E)PROM Seriali: serie 17Cxxx, 24Cxxx, 24Fxxx, 25Cxxx, 59Cxxx, 85xxx, 93Cxxx, pieno
supporto per serie LV
- PROM: 17xxx, pieno supporto per serie LV
- NV RAM: serie Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD
U63x
- PLD: serie Altera, Atmel, AMD-Vantis, Lattice, NS, ecc. (*1)
-Microcontrollori51: serie 87Cxxx, 87LVxx, 89Cxxx,89Sxxx,89LVxxx,deiproduttoriAtmel,
Atmel W&M, Intel, Philips, SST, Winbond, (*1*2), in parallelo e in seriale (ISP)
- Microcontrollori Atmel AVR: serie ATtiny, AT90Sxxx, ATmega, (*1*2), in parallelo e in
seriale (ISP)
-MicrocontrolloriMicrochipPICmicro:seriePIC12Cxxx,PIC16C5x,PIC16Cxxx,PIC17Cxxx,
PIC18Cxxx, 8-40 pins (*1*2), in parallelo e in seriale (ISP)
- Microcontrollers Scenix (Ubicom): serie SX18xxx, SX20xxx, SX28xxx
NOTE:
- (*1) disponibili adattatori per package non-DIL
- (*2) gli adattatori disponibili per dispositivi oltre i 40 pin sono pochi. Valutate l'acquisto di un
programmatorepiùpotente (UEP 48,JetProg)seavetebisognodiprogrammare un dispositivocon
più di 40 pin
IC TESTER
- RAM Statiche: 6116.. 624000

grifo® ITALIAN TECHNOLOGY
Pagina 8
SEP 40 Rel. 3.10
TEMPI DI PROGRAMMAZIONE
Questi tempi dipendono fortemente dall velocità del PC, dal tipo di porta LPT (parallela) e dalle
risorse del sistema operativo disponibili. Pertanto i valori indicati prendono in considerazione due
diverse configurazioni del PC.
Configurazione A: Pentium MMX, 250 MHz, ECP/EPP, WIN98.
Configurazione B: Athlon, 750 MHz, ECP/EPP su bus PCI, WIN98.
FIGURA 2: TEMPI DI PROGRAMMAZIONE DEL SEP 40
OPERAZIONI SUI DISPOSITIVI
STANDARD
- Selezione intelligente del dispositivo per tipo, produttore o typed frazione del nome
- Programmazione ISP
- Verifica se è vuoto e di corretta programmazione, lettura
- Programmazione
- Cancellazione
- Programmazione di bit di configurazione e sicurezza
- Test bit per illegalità
- Checksum
SICUREZZA
- Verifica di inserzione corretta e rovesciata
- Controllo della bontà dei contatti elettrici
- Controllo del byte di ID
OPERAZIONI SPECIALI
- Incremento automatico del numero di serie
- Statistiche
- Conto alla rovescia dei dispositivi programmati
DISPOSITIVO OPERAZIONE TEMPO A TEMPO B
27C010 Programmazione e verifica 28 sec 24 sec
AT29C040A Programmazione e verifica 38 sec 28 sec
AM29F040 Programmazione e verifica 102 sec 87 sec
PIC16C67 Programmazione e verifica 18 sec 16 sec
AT89C52 Programmazione e verifica 18, 5 sec 16, 5 sec

ITALIAN TECHNOLOGY grifo®
Pagina 9
SEP 40 Rel. 3.10
FIGURA 3: CONTENUTO DELLA CONFEZIONE

grifo® ITALIAN TECHNOLOGY
Pagina 10
SEP 40 Rel. 3.10
OPERAZIONI SUL BUFFER
- Esamina/modifica, trova/sostituisci
- Riempi/copia, sposta, scambia byte, spezza word o dword
- Checksum (byte, word)
- Stampa
- Salva e carica da disco
- Niente tempi di scaricamento perchè il programmatore è controllato da PC
- Identificazione automatica del tipo di file
TIPI DI FILES SUPPORTATI
- Binario
- HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-space-HEX
CONTENUTO DELLA CONFEZIONE
- SEP 40
- Cavo con due connettori tipi D da 25 pin, per collegare il progammatore al PC
- Adattatore di rete
- POD diagnostico per auto diagnosi del programmatore
- Coperchio di metallo per zoccolo ZIF (anti polvere)
-Mini-CD con ilprogrammadi controllo ealtre di utilità(compreso ilpresente manuame utente)
- Confezione di cartone
