Grillstar Atlanta 450 User manual

BACK COVER - 210 mm FRONT COVER - 210 mm INNER SIDE - FOLD (BLANK) - 205 mm
Atlanta 450
MONTAGEANLEITUNG
EN
CZ
NL
HR
SK
SI
DE
ASSEMBLY INSTRUCTIONS
MONTAGEAANWIJZING
NÁVOD K INSTALACI
NÁVOD NA INŠTALÁCIU
UPUTE ZA MONTAŽU
NAVODILA ZA POSTAVITEV
TR KURULUM TALIMATI
BG РЪКОВОДСТВО ЗА МОНТАЖ
DK MONTAGEVEJLEDNING
EE PAIGALDUSJUHEND
ES INSTRUCCIONES DE MONTAJE
FI ASENNUSOHJEET
FR NOTICE DE MONTAGE
HU ÖSSZESZERELÉSI UTASÍTÁS
IS LEIÐBEININGAR FYRIR UPPSETNINGU
NO MONTERINGSANVISNING
GB-BAHAG GRILLSTAR ATLANTA 450 - AI COVER RZ 24.10.17 09:34 Seite 1

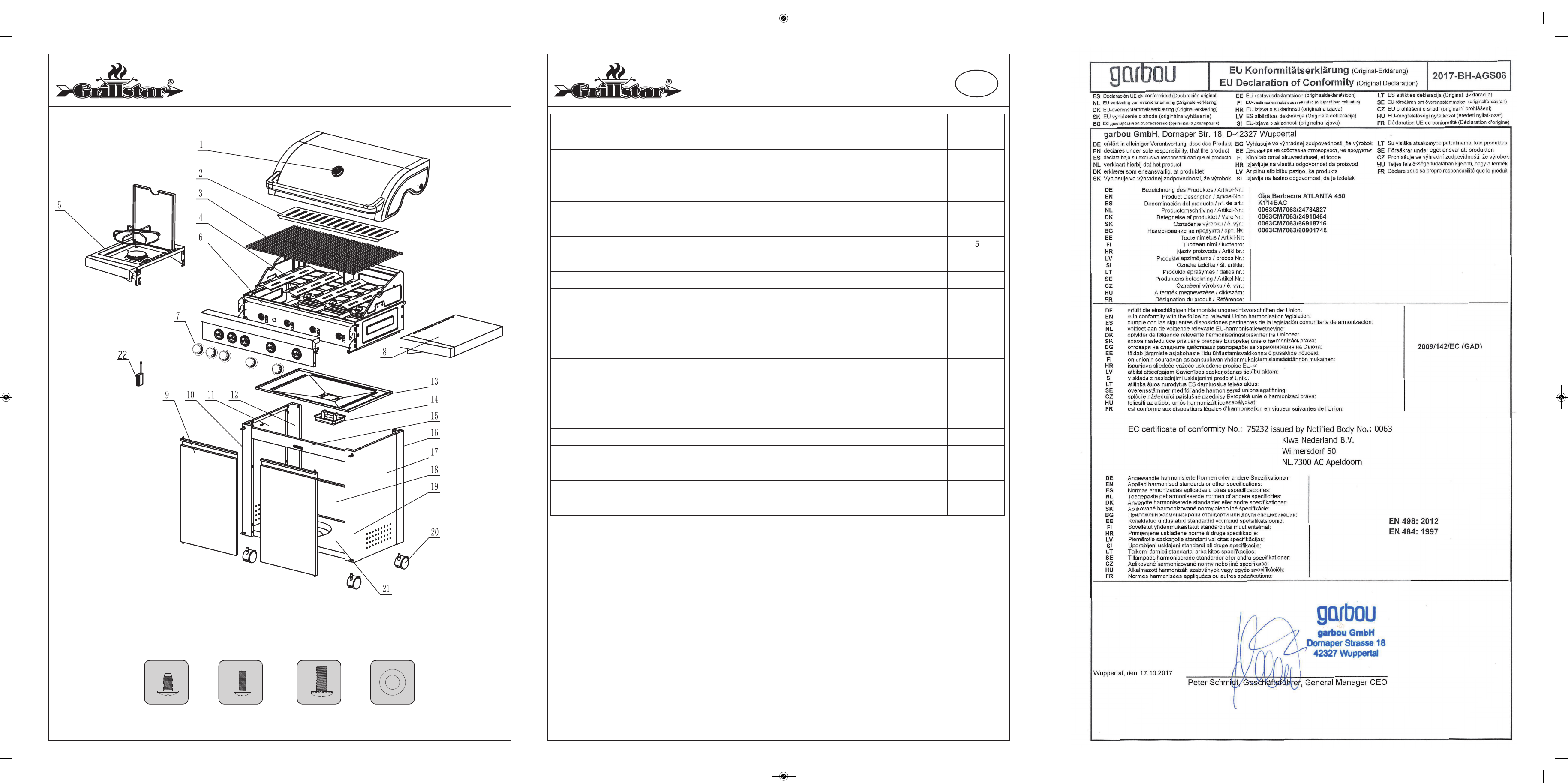

INSIDE 1 - FOLD (DETAIL DRAWING) - 205 mm INSIDE 2 - 210 mm INSIDE 3 - LAST PAGE (DECLARATION OF CONFORMITY) - 210 mm
18x 16x 2x
M4 x 8 M4 x 12 M6 x 12 M6
Teile-Nr. Bezeichnung Menge
1 Thermometer 1
2 Warmhalterost 1
3 Grillrost 3
4 Flammenverteiler 4
5 Seitenbrenner 1
6 Feuerkasten 1
7 Bedienknopf 5
8 Ablage rechts 1
9 Tür 2
10 Rahmen vorne links 1
11 Seitenwand links 1
12 Rahmen hinten links 1
13 Fett-Auffangblech 1
14 Fett-Auffangschale 1
15 Türstrebe 1
16 Rahmen hinten rechts 1
17 Seitenwand rechts 1
18 Rückwand 1
19 Rahmen vorne rechts 1
20 Rollen 4
21 Bodenblech 1
22 Batterie-Box 1
Stellen Sie sicher, dass Sie Ihren Grill korrekt montiert haben.
Befolgen Sie dazu die einzelnen Schritte der detaillierten Montageanleitung.
Achtung: Wir legen großen Wert auf einen möglichst einfachen Montageprozess. Die Metallteile wurden nach der
Produktion entgratet, jedoch können scharfe Kanten Verletzungen verursachen. Daher empfehlen wir beim Umgang
mit den Teilen während der Montage Schutzhandschuhe zu tragen.
DE
GB-BAHAG GRILLSTAR ATLANTA 450 - AI COVER RZ 24.10.17 09:34 Seite 2
15x

Garbou GmbH, Dornaper Strasse 18, 42327 Wuppertal, Germany
0359-17
Produktbezeichnung Gasgrill
Modellnummer ATLANTA 450
Produkt-Identifizierungsnummer 0063CM7063
Gaskategorie I3+(28-30/37) I3B/P(30) I3B/P(50) I3B/P(37)
Gas-Typ /
Gas-Druck
Butan (G30) Propan (G31) Butan / Propan
28-30 mbar 37 mbar 30 mbar 50 mbar 37 mbar
Bestimmungsland I3+(28-30/37): BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI
I3B/P(30): BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, LU, MT
I3B/P(50): AT, CH, DE, SK
I3B/P(37): PL
Größe der Einspritzdüse
Hauptbrenner
Ø 0.92 mm Ø 0.92 mm Ø 0.92 mm Ø 0.81 mm Ø 0.85 mm
Größe der Einspritzdüse
Seitenbrenner
Ø 0.88 mm Ø 0.88 mm Ø 0.88 mm Ø 0.75 mm Ø 0.83 mm
Gesamtleistung 17 kW / (1237 g/h)
Druckbereich Gasversorgung
Seriennummer
Nur im Freien verwenden
Lesen Sie vor Gebrauch die Bedienungsanleitung
Warnung: Teile des Grills können sehr heiß werden. Halten Sie Kinder von dem Gerät fern. Hergestellt in China.
Technische Daten
Produziert für:
Garbou GmbH
Dornaper Strasse 18
42327 Wuppertal
Germany
Vertrieb:
BAHAG AG
Gutenbergstr. 21
68167 Mannheim
Germany
DE
Wir empfehlen die Verwendung einer 5 kg Gasflasche.
Bei Maximaler Leistung ist eine Betriebsdauer von etwa 4 Stunden zu erwarten.
Es darf kein starker Wind durch die Öffnungen an der Rückseite des Grillgerätes eindringen!
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:55 Seite 1

Seg. NO. Appellation Qty
1 Thermometer 1
2 Warming rack 1
3 Cooking grid 3
4 Flame tamer 4
5 Side burner assembly 1
6 Fire box 1
7 Control knob 5
8 Right side shelf 1
9 Door 2
10 Front left tube frame 1
11 Left side panel 1
12 Back left tube frame 1
13 Grease tray 1
14 Grease cup 1
15 Door beam 1
16 Back right tube frame 1
17 Right side panel 1
18 Back panel 1
19 Front right tube frame 1
20 Casters 4
21 Bottom panel 1
22 Battery box 1
Make sure your grill is assembled properly. Detailed assembly instructions are packed with each grill giving specific
assembly procedures for each model. Follow these instructions carefully to ensure the correct and safe assembly of
the grill.
Caution: Although we take every effort to ensure that the assembly process is as easy as possible, it is inherent with
fabricated steel parts that corners and edged can cause cuts if improperly handled during assembly procedures.
Be careful while handling any parts during assembly. It is strongly recommended that you protect hands with a pair of
work gloves.
EN
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:55 Seite 2

Technical data
Garbou GmbH, Dornaper Strasse 18, 42327 Wuppertal, Germany
0359-17
Product name Outdoor gas grill
Model name ATLANTA 450
Product identification number 0063CM7063
Gas category I3+(28-30/37) I3B/P(30) I3B/P(50) I3B/P(37)
Gas and supply pressure Butane (G30) Propane (G31) Butane / Propane
28-30 mbar 37 mbar 30 mbar 50 mbar 37 mbar
Country of destination I3+(28-30/37): BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI
I3B/P(30): BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, LU, MT
I3B/P(50): AT, CH, DE, SK
I3B/P(37): PL
Main burner injector size Ø 0.92 mm Ø 0.92 mm Ø 0.92 mm Ø 0.81 mm Ø 0.85 mm
Side burner injector size Ø 0.88 mm Ø 0.88 mm Ø 0.88 mm Ø 0.75 mm Ø 0.83 mm
Total nominal heat inputs (Hs) 17 kW / (1237 g/h)
Gas supply pressure range
Serial number
Use outdoors only
Read the instructions before using the appliance.
Warning : Accessible parts may be very hot. Keep young children away. Made in China
Made for:
Garbou GmbH
Dornaper Strasse 18
42327 Wuppertal
Germany
Distributor:
BAHAG AG
Gutenbergstr. 21
68167 Mannheim
Germany
EN
The gas cylinder is recommend to 5 kg LPG gas bottle,
it is sufficient for a heating period of approx. 4 hours with full power.
Strong wind is not allowed to blow through the back of the gas grill.
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:55 Seite 3

Onderdeelnr. Omschrijving Hoeveelheid
1 Thermometer 1
2 Warmhoudrooster 1
3 Grillrooster 3
4 Vlamverdeler 4
5 Zijbrander 1
6 Vuurkas 1
7 Bedieningsknop 5
8 Aflegplaats rechts 1
9 Deur 2
10 Frame vooraan links 1
11 Zijwand links 1
12 Frame achteraan links 1
13 Vetopvangplaat 1
14 Vetopvangschaal 1
15 Deursteunder 1
16 Frame achteraan rechts 1
17 Zijwand rechts 1
18 Achterwand 1
19 Frame vooraan rechts 1
20 Rollen 4
21 Bodemplaat 1
22 Batterijbox 1
Verzekert U, dat U Uw grill correct heeft gemonteerd.
Volgt U daarvoor de afzonderlijke stappen van de gedetailleerde montageaanwijzing op.
Opgelet: Wij hechten grote waarde aan een zo mogelijk eenvoudig montageproces.
De metaaldelen werden na de produktie ontbraamd, echter kunnen scherpe kanten blessures veroorzaken.
Daarom raden wij bij de omgang met de delen gedurende de montage het dragen van veiligheidshandschoenen aan.
NL
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:55 Seite 4

Garbou GmbH, Dornaper Strasse 18, 42327 Wuppertal, Germany
0359-17
Productomschrijving Gasgrill
Modelnummer ATLANTA 450
Produkt- identificatienummer 0063CM7063
Gascategorie I3+(28-30/37) I3B/P(30) I3B/P(50) I3B/P(37)
Gastype /
Gasdruk
Butaan (G30) Propaan (G31) Butaan / Propaan
28-30 mbar 37 mbar 30 mbar 50 mbar 37 mbar
Bestemmingsland I3+(28-30/37): BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI
I3B/P(30): BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, LU, MT
I3B/P(50): AT, CH, DE, SK
I3B/P(37): PL
Grootte van de inspuitsproeier
hoofdbrander
Ø 0.92 mm Ø 0.92 mm Ø 0.92 mm Ø 0.81 mm Ø 0.85 mm
Grootte van de inspuitsproeier
zijbrander
Ø 0.88 mm Ø 0.88 mm Ø 0.88 mm Ø 0.75 mm Ø 0.83 mm
Totaal vermogen 17 kW / (1237 g/h)
Drukbereik gasverzorging
Serienummer
Alleen in de open lucht gebruiken
Leest U voor het gebruik de bedieningsaanwijzing
Waarschuwing: Delen van de grill kunnen heel heet worden. Houdt U kinderen van het apparaat verwijderd. Geproduceerd in China.
Technische gegevens
Geproduceerd voor:
Garbou GmbH
Dornaper Strasse 18
42327 Wuppertal
Germany
Distributie:
BAHAG AG
Gutenbergstr. 21
68167 Mannheim
Germany
NL
Wij raden het gebruik van een 5 kg gasfles aan.
Bij maximumvermogen is een bedrijfsduur van ongeveer 4 uren te verwachten.
Er mag geen sterke wind door de openingen aan de achterkant van het grillapparaat binnendringen!
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:55 Seite 5

Č. dílu Označení Množství
1 Teploměr 1
2 Rošt k udržení teploty 1
3 Rošt grilu 3
4 Rozdělovačplamene 4
5 Postranní hořák 1
6 Otopná skříň1
7 Obslužný knoflík 5
8 Odkládací plocha vpravo 1
9 Dvířka 2
10 Rám vpředu vlevo 1
11 Boční stěna vlevo 1
12 Rám vzadu vlevo 1
13 Záchytný plech na omastek 1
14 Záchytná miska na omastek 1
15 Vzpěra dvířek 1
16 Rám vzadu vpravo 1
17 Boční stěna vpravo 1
18 Zadní stěna 1
19 Rám vpředu vpravo 1
20 Válečky 4
21 Plechové dno 1
22 Box na baterie 1
Ujistěte se, že Váš gril byl smontován správně. K tomu respektujte jednotlivé kroky detailního návodu na montáž.
Pozor: Velký důraz klademe na co možná jednoduchý montážní proces.
Kovové díly byly po výrobězbaveny otřepů, avšak ostré hrany mohou způsobit zranění.
Proto doporučujeme při zacházení s díly během montáže nosit ochranné rukavice.
CZ
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:55 Seite 6

CZ
Garbou GmbH, Dornaper Strasse 18, 42327 Wuppertal, Germany
0359-17
Označení výrobku Plynový grill
Číslo modelu ATLANTA 450
Identifikační číslo výrobku 0063CM7063
Kategorie plynu I3+(28-30/37) I3B/P(30) I3B/P(50) I3B/P(37)
Typ plynu /
Tlak plynu
Butan (G30) Propan (G31) Butan / Propan
28-30 mbar 37 mbar 30 mbar 50 mbar 37 mbar
Zeměurčení I3+(28-30/37): BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI
I3B/P(30): BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, LU, MT
I3B/P(50): AT, CH, DE, SK
I3B/P(37): PL
Velikost vstřikovací trysky hlavního hořáku Ø 0.92 mm Ø 0.92 mm Ø 0.92 mm Ø 0.81 mm Ø 0.85 mm
Velikost vstřikovací trysky postranních hořákůØ 0.88 mm Ø 0.88 mm Ø 0.88 mm Ø 0.75 mm Ø 0.83 mm
Celkový výkon 17 kW / (1237 g/h)
Rozmezí tlaku zásobování plynem
Sériové číslo
Používat jen venku
Před použitím si přečtěte návod na obsluhu
Varování: Části grilu mohou být velmi horké. Držte děti v patřičné vzdálenosti od zařízení. Vyrobeno v Číně.
Technická data
Vyrobeno pro:
Garbou GmbH
Dornaper Strasse 18
42327 Wuppertal
Germany
prodej:
BAHAG AG
Gutenbergstr. 21
68167 Mannheim
Germany
Doporučujeme použít plynovou lahev 5 kg.
U maximálního výkonu lze očekávat trvání provozu asi 4 hodin.
Otvorem na zadní straněgrilu nesmí pronikat silný vítr!
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:55 Seite 7

Č. dielu Označenie Množstvo
1 Teplomer 1
2 Rošt na udržanie teploty 1
3 Rošt grilu 3
4 Rozdeľovačplameňa 4
5 Bočný horák 1
6 Ohnisko 1
7 Ovládací gombík 5
8 Odkladacia plocha vpravo 1
9 Dvierka 2
10 Rám vpredu vľavo 1
11 Bočná stena vľavo 1
12 Rám vzadu vľavo 1
13 Záchytný plech na mastnotu 1
14 Záchytná miska na mastnotu 1
15 Vzpera dvierok 1
16 Rám vzadu vpravo 1
17 Bočná stena vpravo 1
18 Zadná stena 1
19 Rám vpredu vpravo 1
20 Valčeky 4
21 Plechové dno 1
22 Box na batérie 1
Uistite sa, že bol Váš gril zmontovaný správne. K tomu rešpektujte jednotlivé kroky detailného návodu na montáž.
Pozor: Veľký dôraz kladieme na čo najjednoduchší montážny proces.
Kovové diely boli po výrobe zbavené ostrapkov, avšak ostré hrany môžu spôsobiťzranenia.
Preto odporúčame pri zaobchádzaní s dielmi počas montáže nosiťochranné rukavice.
SK
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:55 Seite 8

Garbou GmbH, Dornaper Strasse 18, 42327 Wuppertal, Germany
0359-17
Označenie výrobku Plynový gril
Číslo modelu ATLANTA 450
Identifikačné číslo výrobku 0063CM7063
Kategória plynu I3+(28-30/37) I3B/P(30) I3B/P(50) I3B/P(37)
Typ plynu /
Tlak plynu
Bután (G30) Propán (G31) Bután / Propan
28-30 mbar 37 mbar 30 mbar 50 mbar 37 mbar
Zem určenia I3+(28-30/37): BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI
I3B/P(30): BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, LU, MT
I3B/P(50): AT, CH, DE, SK
I3B/P(37): PL
Veľkosťvstrekovacej dýzy hlavného horáka Ø 0.92 mm Ø 0.92 mm Ø 0.92 mm Ø 0.81 mm Ø 0.85 mm
Veľkosťvstrekovacej dýzy bočných horákov Ø 0.88 mm Ø 0.88 mm Ø 0.88 mm Ø 0.75 mm Ø 0.83 mm
Celkový výkon 17 kW / (1237 g/h)
Rozsah tlaku zásobovanie plynom
Sériové číslo
Používaťlen vonku
Pred použitím si prečítajte návod na obsluhu
Varovanie: Časti grilu môžu byťveľmi horúce. Držte deti v dostatočnej vzdialenosti od zariadenia. Vyrobené v Číne.
Technické údaje
Vyrobené pre:
Garbou GmbH
Dornaper Strasse 18
42327 Wuppertal
Germany
predaj:
BAHAG AG
Gutenbergstr. 21
68167 Mannheim
Germany
SK
Odporúčame použitie 5 kg plynovej fľaše.
Pri maximálnom výkone je možné očakávaťprevádzkovú dobu približne 4 hodiny.
Cez otvory na zadnej strane grilovacieho prístroja nesmie vniknúťsilný vietor!
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:55 Seite 9

Dijelovi br. Oznaka Količina
1 Termometar 1
2 Rešetka za održavanje topline 1
3 Rešetka roštilja 3
4 Razdjelnik plamena 4
5 Bočni plamenik 1
6 Vatrište 1
7 Upravljačka glava 5
8 Odlaganje desno 1
9 Vrata 2
10 Okvir sprijeda lijevo 1
11 Bočna pregrada lijevo 1
12 Okvir straga lijevo 1
13 Prihvatna ploča masnoće 1
14 Prihvatna lupina masnoće 1
15 Dijagonalna potpora za vrata 1
16 Okvir straga desno 1
17 Bočna pregrada desno 1
18 Stražnja pregrada 1
19 Okvir sprijeda desno 1
20 Kotači 4
21 Lim dna 1
22 Kutija baterije 1
Uvjerite se da je Vaš plinski roštilj ispravno montirali. Slijedite u tu svrhu pojedinačne korake detaljnih uputa za montažu.
Oprez: Veliko značenje pridajemo što jednostavnijem postupku montaže.
Metalni dijelovi su nakon proizvodnje bili izglađeni, ipak oštri rubovi mogu prouzročiti ozljede.
Stoga preporučujemo kod rukovanja s dijelovima tijekom montaže nositi zaštitne rukavice.
HR
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:55 Seite 10

Garbou GmbH, Dornaper Strasse 18, 42327 Wuppertal, Germany
0359-17
Oznaka proizvoda Plinski roštilj
Model broj ATLANTA 450
Identifikacijski broj proizvoda 0063CM7063
Kategorija plina I3+(28-30/37) I3B/P(30) I3B/P(50) I3B/P(37)
Plin tip /
Plin - tlak
Butan (G30) Propan (G31) Butan / Propan
28-30 mbar 37 mbar 30 mbar 50 mbar 37 mbar
Odredišna zemlja I3+(28-30/37): BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI
I3B/P(30): BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, LU, MT
I3B/P(50): AT, CH, DE, SK
I3B/P(37): PL
Sapnica za ubrizgavanje
Glavni plamenik
Ø 0.92 mm Ø 0.92 mm Ø 0.92 mm Ø 0.81 mm Ø 0.85 mm
Sapnica za ubrizgavanje
Bočni plamenik
Ø 0.88 mm Ø 0.88 mm Ø 0.88 mm Ø 0.75 mm Ø 0.83 mm
Ukupna jakost 17 kW / (1237 g/h)
Područje tlaka opskrba plinom
Serijski broj
Koristite samo na otvorenom.
Prije upotrebe pročitajte Upute za upotrebu.
Upozorenje: Pojedini dijelovi naprave mogu biti vrlo vrući. Držite djecu podalje od naprave. Proizvedeno u Kini.
Tehnički podaci
Proizvedeno za:
Garbou GmbH
Dornaper Strasse 18
42327 Wuppertal
Germany
Distribucija:
BAHAG AG
Gutenbergstr. 21
68167 Mannheim
Germany
HR
Preporučujemo uporabu 5 kg plinske boce.
Kod maksimalne učinkovitosti može se očekivati vrijeme djelovanja od otprilike 4 sati.
Kroz otvore na stražnjoj strani roštilja ne smije prodrijeti jak vjetar!
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:55 Seite 11

Št. dela Ime Količina
1 Termometer 1
2 Rešetka za ohranjanje toplote živil 1
3 Rešetka žara 3
4 Delilnik plamenov 4
5 Ogrodje stranskega gorilnika 1
6 Kurišče 1
7 Kontrolni gumb 5
8 Desna odlagalna površina 1
9 Vrata 2
10 Levi sprednji okvir 1
11 Leva stranska stena 1
12 Levi zadnji okvir 1
13 Pladenj za lovljenje maščobe 1
14 Skleda za lovljenje maščobe 1
15 Opornik vrat 1
16 Desni zadnji okvir 1
17 Desna stranska stena 1
18 Hrbtna stena 1
19 Desni prednji okvir 1
20 Kolesa 4
21 Spodnja plošča 1
22 Predel za baterije 1
Prepričajte se, da ste pravilno namestili žar. Sledite posameznim korakom podrobnih navodil za namestitev.
Pozor: Velik pomen pripisujemo čim enostavnejšemu postopku namestitve.
Kovinski deli so bili po proizvodnji obrušeni, vendar lahko ostri robovi povzročijo poškodbe.
Zato priporočamo, da pri rokovanju z deli med montažo nosite zaščitne rokavice.
SI
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:55 Seite 12

Garbou GmbH, Dornaper Strasse 18, 42327 Wuppertal, Germany
0359-17
Ime izdelka Plinski žar
Številka modela ATLANTA 450
Identifikacijska številka izdelka 0063CM7063
Kategorija plina I3+(28-30/37) I3B/P(30) I3B/P(50) I3B/P(37)
Vrsta plina /
Tlak plina
Butan (G30) Propan (G31) Butan / Propan
28-30 mbar 37 mbar 30 mbar 50 mbar 37 mbar
Namembna država I3+(28-30/37): BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI
I3B/P(30): BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, LU, MT
I3B/P(50): AT, CH, DE, SK
I3B/P(37): PL
Velikost šobe za vbrizgavanje
Glavni gorilnik
Ø 0.92 mm Ø 0.92 mm Ø 0.92 mm Ø 0.81 mm Ø 0.85 mm
Velikost šobe za vbrizgavanje
Stranski gorilnik
Ø 0.88 mm Ø 0.88 mm Ø 0.88 mm Ø 0.75 mm Ø 0.83 mm
Skupna moč17 kW / (1237 g/h)
Tlačno območje oskrbe s plinom
Serijska številka
Uporabljajte samo na prostem
Pred uporabo preberite navodila za uporabo
Opozorilo: Deli žara lahko postanejo zelo vroči. Pazite, da bodo otroci stran od naprave. Izdelano na Kitajskem
Tehnični podatki
Proizvedeno za:
Garbou GmbH
Dornaper Strasse 18
42327 Wuppertal
Germany
Prodaja:
BAHAG AG
Gutenbergstr. 21
68167 Mannheim
Germany
SI
Priporočamo uporabo 5 kg plinske jeklenke.
Pri največji zmogljivosti lahko pričakujete obratovanje približno 4 ure.
Skozi odprtine na zadnji strani žara, ne sme pihati močan veter!
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:56 Seite 13

Parça No. Parça adıMiktar
1 Termometre 1
2 Sıcak tutma ızgarası1
3 Mangal ızgarası3
4 Alev dağıtıcı4
5 Yan ateşleyici 1
6 Ateşkutusu 1
7 Kumanda düğmesi 5
8 Raf sağ1
9 Kapı2
10 Çerçeve ön sağ1
11 Yan duvar sol 1
12 Çerçeve arka sol 1
13 Yağyakalama sacı1
14 Yağyakalama tabağı1
15 Kapıbağlantısı1
16 Çerçeve arka sağ1
17 Yan duvar sağ1
18 Arka duvar 1
19 Çerçeve ön sağ1
20 Tekerlekler 4
21 Zemin sacı1
22 Batarya kutusu 1
Mangalın doğru bir şekilde monte edilmişolmasından emin olun.
Bu işlem için detaylımontaj kılavuzunda belirtilmekte olan adımlarıtakip edin.
Dikkat: Montajın mümkün olduğu kadar kolay olmasına tarafımızdan çok önem verilmektedir.
Metal parçalar imalattan sonra törpülenmiştir, fakat buna rağmen keskin köşeler yaralanmalara neden olabilir.
Bu nedenle parçaların montajıesnasında eldiven kullanılmasınıtavsiye ederiz.
TR
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:56 Seite 14

Garbou GmbH, Dornaper Strasse 18, 42327 Wuppertal, Germany
0359-17
Ürün tanımıGaz mangalı
Model numarasıATLANTA 450
Ürün tespit numarası0063CM7063
Gaz kategorisi I3+(28-30/37) I3B/P(30) I3B/P(50) I3B/P(37)
Gaz tipi /
Gaz basıncı
Bütan (G30) Propan (G31) Bütan / Propan
28-30 mbar 37 mbar 30 mbar 50 mbar 37 mbar
Kullanılan ülke I3+(28-30/37): BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI
I3B/P(30): BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, LU, MT
I3B/P(50): AT, CH, DE, SK
I3B/P(37): PL
Ana ateşleyici püskürtme ağzıbüyüklüğü Ø 0.92 mm Ø 0.92 mm Ø 0.92 mm Ø 0.81 mm Ø 0.85 mm
Yan ateşleyici püskürtme ağzıbüyüklüğü Ø 0.88 mm Ø 0.88 mm Ø 0.88 mm Ø 0.75 mm Ø 0.83 mm
Toplam güç 17 kW / (1237 g/h)
Basınç alanıGaz besleme
Seri numarası
Sadece açık alanda kullanılacaktır
Kullanımdan önce kullanım kılavuzunu okuyun
İkaz: Mangalın parçalarıaşırıısınmışolabilir. Çocuklarıcihazdan uzak tutun. Çin’de imal edilmiştir.
Teknik veriler
Müşteri:
Garbou GmbH
Dornaper Strasse 18
42327 Wuppertal
Germany
Dağıtım:
BAHAG AG
Gutenbergstr. 21
68167 Mannheim
Germany
TR
5 kg’lık bir gaz şişesi kullanmanızıöneriyoruz.
Azami güç kullanımında ortalama 4 saatlik bir kullanım süresi beklenmelidir.
Barbekünün arka kısmındaki deliklerden yoğun hava girişi olmamalıdır!
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:56 Seite 15

Уверете се, че сте инсталирали правилно грила.
Следвайте отделните стъпки на подробните инструкции за монтаж.
Внимание:Придаваме голямо значение на прост процес на сглобяване.
Металните части се зачистват след производството, но все пак остри ръбове могат да причинят наранявания.
Поради тази причина препоръчваме да носите защитни ръкавици, когато боравите счастите по време на
монтажа.
BG
№на частта Наименование Количество
1Термометър 1
2Скара за поддържане на топлината 1
3Скара за грил 3
4Разпределител на пламъка 4
5Странична горелка 1
6Шкаф за пламъка 1
7Обслужващ бутон 5
8Поставка отдясно 1
9Вратичка 2
10 Предна рамка отляво 1
11 Странична стена отляво 1
12 Задна рамка отляво 1
13 Тавичка за събиране на мазнината 1
14 Купичка за събиране на мазнината 1
15 Подпора за врата 1
16 Задна рамка отляво 1
17 Странична стена отдясно 1
18 Задна стена 1
19 Предна рамка отдясно 1
20 Колелза 4
21 Подов панел 1
22 Акумулаторна кутия 1
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:56 Seite 16

1.Технически данни
Произведено:
Garbou GmbH
Dornaper Strasse 18
42327 Wuppertal
Germany
Дистрибуция:
BAHAG AG
Gutenbergstr. 21
68167 Mannheim
Germany
BG
Препоръчва се ползването на газова бутилка от 5 kg.
При максимална мощност се очаква работна продължителност от около 4 часа.
Не трябва да навлиза силен вятър през отворите взадната част на уреда за грил!
Garbou GmbH, Dornaper Strasse 18, 42327 Wuppertal, Germany
0359-17
Наименование на продукта газов грил
Номер на модела ATLANTA 450
Идентификационен номер на продукта 0063CM7063
Категория на газта I3+(28-30/37) I3B/P(30) I3B/P(50) I3B/P(37)
Тип газ /
налягане на газта
бутан (G30) пропан (G31) бутан / пропан
28-30 mbar 37 mbar 30 mbar 50 mbar 37 mbar
Страна на местоназначение I3+(28-30/37): BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI
I3B/P(30): BE, CY, DK, EE, FI, HU, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, LU, MT
I3B/P(50): AT, CH, DE, SK
I3B/P(37): PL
Големина на впръскващата
дюза основна горелка
Ø 0.92 mm Ø 0.92 mm Ø 0.92 mm Ø 0.81 mm Ø 0.85 mm
Големина на впръскващата
дюза странична горелка
Ø 0.88 mm Ø 0.88 mm Ø 0.88 mm Ø 0.75 mm Ø 0.83 mm
Обща мощност 17 kW / (1237 g/h)
Област на налягане газоснабдяване
Сериен номер
Да се използва само на открито
Прочетете ръководството за употреба преди използване
Предупреждение: Части на грила могат да се загреят силно. Дръжте деца далеч от уреда. Произведено вКитай.
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:56 Seite 17

Kontroller, at du har monteret grillen korrekt.
Følg de enkelte anvisninger i den detaljerede montagevejledning.
Advarsel: Vi lægger stor vægt på, at montage er så nem som muligt.
De enkelte metaldele blev afgrateret efter produktionen. Der kan dog forekomme skarpe kanter, som kan forårsage
skader og sår. Vi anbefaler derfor at tage handsker på, når du rører ved delene under montage.
DK
Delnummer Betegnelse Antal
1 Termometer 1
2 Varmerist 1
3 Grillrist 3
4 Flammefordeler 4
5 Sidebrænder 1
6 Ildboks 1
7 Betjeningshoved 5
8 Hylde højre 1
9 Låge 2
10 Ramme forrest venstre 1
11 Sidevæg venstre 1
12 Ramme bagerst venstre 1
13 Fedtbakke 1
14 Drypbakke 1
15 Skråstiver dør 1
16 Ramme bagerst højre 1
17 Sidevæg højre 1
18 Bagvæg 1
19 Ramme forrest højre 1
20 Ruller 4
21 Bundplade 1
22 Batteriboks 1
GB-BAHAG GRILLSTAR ATLANTA 450 - AI CONTENT RZ 24.10.17 11:56 Seite 18
