Grohe Universal 20 201 User manual

D.....1 I.....2 N.....3 GR .....5 TR .....6 BG .....7 RO .....9
GB .....1 NL .....2 FIN .....4 CZ .....5 SK .....6 EST .....8 CN .....9
F.....1 S.....3 PL .....4 H.....5 SLO .....7 LV .....8 RUS .....9
E.....2 DK .....3 UAE .....4 P.....6 HR .....7 LT .....8
Design & Quality Engineering GROHE Germany
99.160.031/ÄM 219087/12.10
Universal
Universal
20 20220 201
20 203 20 205

20 201 20 202
20 203 20 205
20 201
20 202
20 203
20 205

27mm
24mm
20mm
1,5mm

1
Anwendungsbereich:
Einlochbatterie geeignet für:
• direkten Anschluss an Kaltwasserversorgung
• Anschluss an Abgang einer vorgeschalteten
Mischwasserversorgung
Technische Daten
Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei
Ruhedrücken über 5 bar ein Druckminderer einzubauen.
DDiese Technische Produktinformation ist
ausschließlich für den Installateur oder
eingewiesene Fachkräfte!
Bitte an den Benutzer weitergeben!
Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar
Betriebsdruck: max. 10 bar
Prüfdruck: 16 bar
Durchfluss bei 3 bar Fließdruck: ca. 5 l/min
Temperatur Warmwassereingang max. 80 °C
Empfohlen (Energieeinsparung): 60 °C
Installation:
Rohrleitungssystem vor und nach der Installation
gründlich spülen (DIN 1988/DIN EN 806 beachten)!
Funktion:
Anschlüsse auf Dichtheit und Armatur auf Funktion
prüfen.
Wartung:
Alle Teile prüfen, reinigen, evtl. austauschen.
Bei Wartungsarbeiten Wasserzufuhr absperren!
Ersatzteile: siehe Explosionsdarstellung
(* = Sonderzubehör)
Pflege: siehe Pflegeanleitung
Application:
Pillar usefull for:
• directly connection to cold water supply
• connection to outflow of mixed water supply
Specifications
If static pressure exceeds 5 bar, a pressure-reducing valve
must be fitted.
GB This technical product information is exclusively
for the installer or trained specialists.
Please pass these instructions on to the user.
Flow pressure: min. 0.5 bar – recommended 1 – 5 bar
Operating pressure: max. 10 bar
Test pressure: 16 bar
Flow rate at 3 bar flow pressure: approx. 5 l/min
Hot water inlet temperature max. 80 °C
Recommended (energy saving): 60 °C
Installation:
Flush piping system prior and after installation of
fitting thoroughly (Consider EN 806)!
Function:
Check connections for leaks and check function of
fitting.
Maintenance:
Inspect and clean all components and replace if
necessary.
Shut off water supply for maintenance work.

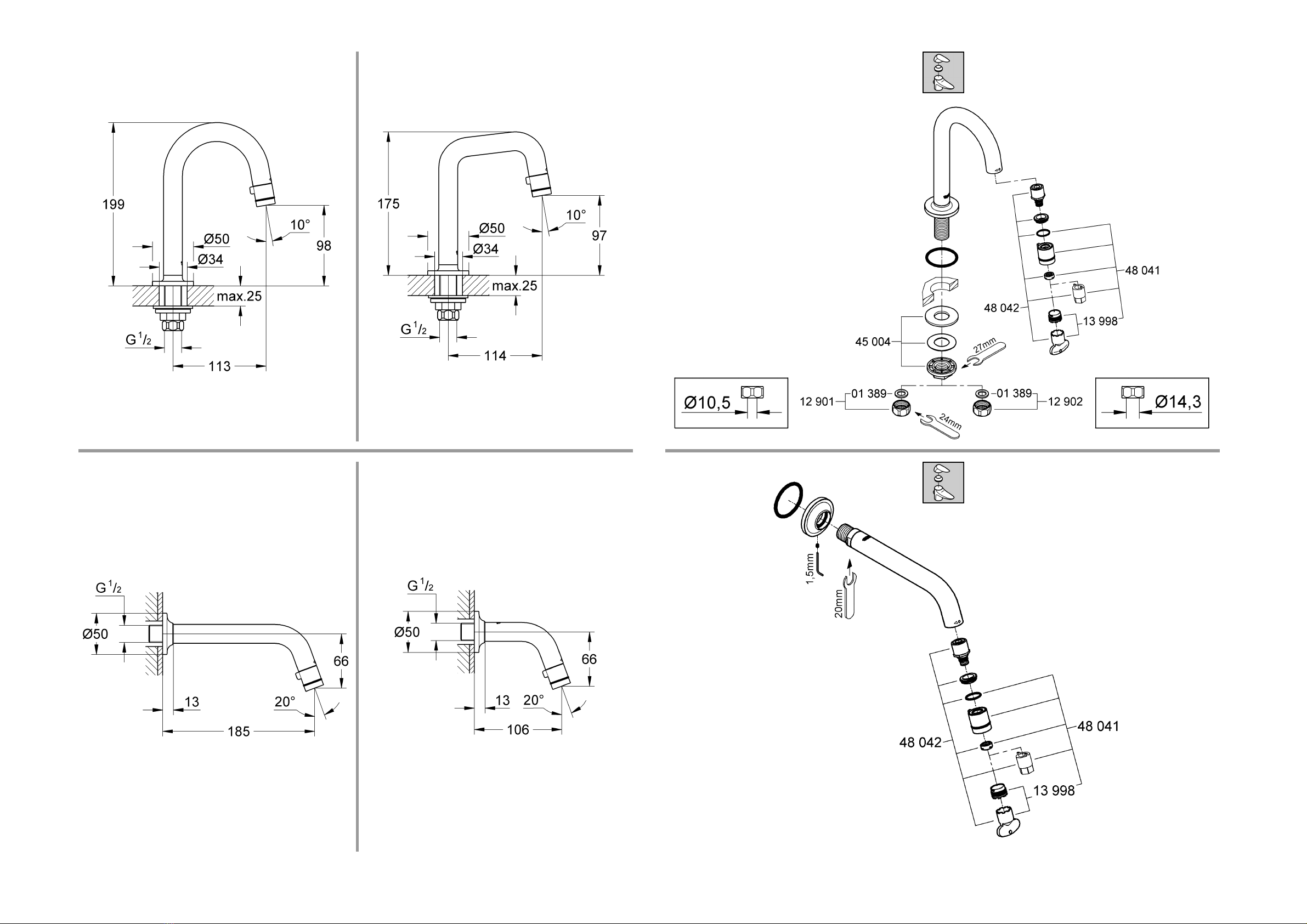

Replacement parts: see exploded drawing
(* = special accessories)
Care: see Care Instructions
Domaine d'application:
Le robinet est utilisé pour:
• le raccordement direct à l'arrivée d'eau froide
• le raccordement à une conduite d'eau prémitigée
Caractéristiques techniques
Installer un réducteur de pression en cas de pressions
statiques supérieures à 5 bars.
FLa documentation technique/produit est
exclusivement destinée aux plombiers et aux
personnels qualifiés.
Penser à la remettre à l’utilisateur.
Pression dynamique: minimale 0,5 bar –
recommandée 1 à 5 bars
Pression de service: 10 bars maxi.
Pression d'épreuve: 16 bars
Débit à une pression dynamique de 3 bars: env. 5 l/min
Température de l’eau chaude 80 °C maxi.
Recommandée (économie d'énergie): 60 °C
Installation
Bien rincer les canalisations avant et après
l’installation (respecter la norme EN 806)!
Fonctionnement
Contrôler l’étanchéité des raccordements et contrôler
le fonctionnement de la robinetterie.
Maintenance
Contrôler et nettoyer toutes les pièces, les
remplacer le cas échéant.
Fermer les arrivées d’eau en cas de maintenance.
Pièces de rechange voir vue explosée
(* = accessoires spéciaux).
Entretien: voir les instructions d’entretien

2
Campo de aplicación
Grifo de encimera para:
• conexión directa de agua fría
• conexión a la salida de un abastecimiento antepuesto de
agua mezclada
Datos técnicos
Si la presión en reposo es superior a 5 bares, hay que instalar
un reductor de presión.
E¡Esta información técnica de productos está
destinada exclusivamente para el instalador o
profesionales del sector!
¡Por favor, entréguesela al usuario!
Presión de trabajo: mín. 0,5 bares – recomendada 1 – 5 bares
Presión de utilización: máx. 10 bares
Presión de verificación: 16 bares
Caudal para una presión
de trabajo de 3 bares: aprox. 5 l/min
Temperatura de la entrada del agua caliente máx. 80 °C
Recomendada (ahorro de energía): 60 °C
Instalación:
¡Purgar a fondo el sistema de tuberías antes y
después de la instalación (tener en cuenta EN 806)!
Funcionamiento:
Comprobar la estanqueidad de las conexiones y el
funcionamiento de la grifería.
Mantenimiento:
Verificar todas las piezas, limpiarlas y cambiarlas
en caso de necesidad.
¡Cerrar la alimentación de agua al realizar trabajos de
mantenimiento!
Recambios: véase la vista de despiece
(* = Accesorio especial)
Cuidados: véanse las instrucciones de conservación
Gamma di applicazioni:
Rubinetto monoforo adatto per:
• il collegamento diretto all’alimentazione dell’acqua fredda
•il collegamento all’uscita dell’alimentazione
dell’acqua miscelata inserita a monte
Dati tecnici
Per pressioni statiche superiori a 5 bar si raccomanda
l’installazione di un riduttore di pressione.
IQueste informazioni tecniche sul prodotto sono
ad uso esclusivo dell’installatore e di personale
qualificato!
Si prega di consegnarle all’utente!
Pressione idraulica min. 0,5 bar – consigliata 1 – 5 bar
Pressione di esercizio max. 10 bar
Pressione di prova 16 bar
Portata alla pressione di 3 bar: circa 5 l/min
Temperatura ingresso acqua calda: max. 80 °C
Consigliata (risparmio energetico): 60 °C
Installazione:
Prima e dopo l’installazione pulire a fondo il sistema
di tubazioni (osservare la norma EN 806)!
Funzionamento:
Controllare la tenuta dei raccordi e il funzionamento
del rubinetto.
Manutenzione:
Controllare, pulire ed eventualmente sostituire
tutti i pezzi.
Chiudere l’entrata dell’acqua durante i lavori di
manutenzione!
Pezzi di ricambio: vedi immagini esplose
(* = accessori speciali).
Manutenzione ordinaria: vedi istruzioni per
manutenzione ordinaria
Toepassingsgebied:
Eengatsmengkraan geschikt voor:
• rechtstreekse aansluiting op koudwatertoevoer
• aansluiting op de afvoer van een voorgeschakelde
mengwatertoevoer
Technische gegevens
Bij statische drukken boven 5 bar dient een drukreduceerventiel
te worden ingebouwd.
NL Deze technische productgegevens zijn uitsluitend
bedoeld voor de installateur of gekwalificeerde
monteurs!
Overhandig deze aan de gebruiker!
Stromingsdruk: min. 0,5 bar – aanbevolen 1 – 5 bar
Werkdruk: max. 10 bar
Testdruk: 16 bar
Capaciteit bij 3 bar stromingsdruk: ca. 5 l/min
Temperatuur warmwateringang max. 80 °C
Aanbevolen (energiebesparing): 60 °C
Installeren:
Leidingen vóór en na het installeren grondig spoelen
(EN 806 in acht nemen)!
Werking:
Controleer of de aansluitingen niet lekken en of de
kraan werkt.
Onderhoud:
Controleer alle onderdelen, reinig en vervang
deze indien nodig.
Sluit bij onderhoudswerkzaamheden de watertoevoer
af!
Reserveonderdelen: zie stuklijst
(* = speciaal toebehoren)
Reiniging: zie reinigingsaanwijzing

3
Användningsområde:
Enhålsarmatur lämplig för:
• en direkt anslutning till kallvattenförsörjningen
• en anslutning till utloppet på en förinställd
blandvattenförsörjning
Tekniska data
En reduceringsventil ska installeras om vilotrycket
överstiger 5 bar.
SDenna tekniska produktinformation är
uteslutande avsedd för installatören eller
anvisade fackmän!
Var vänlig lämna vidare till användaren!
Flödestryck: 0,5 bar – rekommenderat 1 – 5 bar
Driftstryck: 10 bar
Provtryck: 16 bar
Kapacitet vid 3 bar flödestryck: 5 l/min
Temperatur varmvatteningång 80 °C
Rekommenderat (energibesparing): 60 °C
Installation:
Spola rörledningssystemet noggrant före och efter
installationen (observera EN 806)!
Funktion:
Kontrollera att alla anslutningar är täta och fungerar
felfritt.
Underhåll:
Kontrollera och rengör alla delarna, byt vid behov.
Spärra vattentillförseln vid underhållsarbeten!
Reservdelar: se sprängskiss
( * = specialtillbehör).
Skötsel: se Skötselanvisning
Anvendelsesområde:
Ethulsbatteri kan bruges til:
• direkte tilslutning til koldtvandsforsyning eller forblandet
vand
• Tilslutning til udløbet på en forindstillet
blandingsvandforsyning
Tekniske data
Ved hviletryk over 5 bar skal der monteres en reduktionsventil.
DK
Denne Tekniske Produktinformation er kun til vvs-
installatøren og erfarne fagfolk!
Giv den venligst videre til brugeren!
Tilgangstryk min. 0,5 bar – anbefalet 1 – 5 bar
Driftstryk maks. 10 bar
Prøvetryk 16 bar
Gennemstrømning ved 3 bar tilgangstryk ca. 5 l/min.
Temperatur ved varmtvandsindgangen maks. 80 °C
Anbefalet (energibesparelse) 60 °C
Installation:
Skyl rørledningssystemet grundigt før og efter
installationen (Vær opmærksom på EN 806)!
Funktion:
Kontrollér, at tilslutningerne er tætte, og at armaturet
fungerer.
Vedligeholdelse:
Kontrollér alle dele, rens dem, skift dem evt. ud.
I forbindelse med vedligeholdelsesarbejde skal der
lukkes for vandet!
Reservedele: se eksplosionstegning
(* = specialtilbehør)
Pleje: se plejeanvisningen.
Bruksområde:
Etthulls batteri, egnet for:
• direkte tilkobling til kaldtvannsforsyningen
• tilkobling på avgangen til en forhåndsinnstilt
blandevannsforsyning
Tekniske data
Ved statisk trykk over 5 bar monteres en
trykkreduksjonsventil.
NDenne tekniske produktinformasjonen er
utelukkende laget for installatører og annet
faglært personell!
Vennligst gi denne produktinformasjonen videre
til brukeren!
Dynamisk trykk: min. 0,5 bar – anbefalt 1 – 5 bar
Driftstrykk: maks. 10 bar
Kontrolltrykk: 16 bar
Gjennomstrømning ved 3 bar dynamisk trykk: ca. 5 l/min
Temperatur varmtvannsinngang maks. 80 °C
Anbefalt (energisparing): 60 °C
Installering:
Spyl rørledningssystemet grundig før og etter
installeringen (Følg EN 806)!
Funksjon:
Kontroller at tilkoblingene er tette og at armaturen
fungerer som den skal.
Vedlikehold:
Kontroller alle delene, rengjør og skift eventuelt
ut.
Steng vanntilførselen ved vedlikeholdsarbeider!
Reservedeler: se sprengskisse
(* = ekstra tilbehør)
Pleie: se pleieveiledningen

4
Käyttöalue:
Yksireikäsekoittimelle soveltuvat käyttömuodot:
• suora liitäntä kylmän veden syöttöjohtoon
• liitäntä sekoitetun veden syöttöjohtoon
Tekniset tiedot
Asenna paineenalennusventtiili lepopaineiden ylittäessä 5 baria.
FIN
Tämä tekninen tuotetiedote on tarkoitettu
yksinomaan asentajille tai koulutuksen saaneille
ammattimiehille!
Anna se edelleen laitteen käyttäjälle!
Virtauspaine: min. 0,5 bar – suositus 1 – 5 bar
Käyttöpaine: maks. 10 bar
Tarkastuspaine: 16 bar
Läpivirtaus, kun virtauspaine on 3 baria: n. 5 l/min
Lämpötila lämpimän veden tulossa maks. 80 °C
Suositus (energian säästämiseksi): 60 °C
Asennus:
Huuhtele putkistot huolellisesti ennen ja jälkeen
asennuksen (EN 806 huomioitava)!
Toiminta:
Tarkasta liitäntöjen tiiviys ja hanan toiminta.
Huolto:
Tarkasta ja puhdista kaikki osat, vaihda
tarvittaessa uusiin.
Sulje veden tulo, kun teet huoltotöitä!
Varaosat: ks. räjäytyskuva
(* = lisätarvike)
Hoito: ks. hoito-ohjeet
Zakres stosowania
Bateria jednootworowa przystosowana do:
•bezpośredniego podłączenia do zasilania zimnąwodą
•podłączenia do wstępnie przygotowanej wody zmieszanej
Dane techniczne
Jeżeli ciśnienie statyczne przekracza 5 bar, należy
wmontowaćreduktor ciśnienia.
PL Informacja techniczna o produkcie przeznaczona
jest wyłącznie dla instalatorów lub osób z
przygotowaniem fachowym!
Informacjęnależy przekazaćużytkownikowi!
Ciśnienie przepływu: min. 0,5 bar – zalecane 1 – 5 bar
Ciśnienie robocze: maks. 10 bar
Ciśnienie kontrolne: 16 bar
Przepływ przy ciśnieniu przepływu
wynoszącym 3 bar: ok. 5 l/min
Temperatura na doprowadzeniu gorącej wody maks. 80 °C
Zalecana (energooszczędna): 60 °C
Instalacja:
Przed instalacjąi po niej dokładnie przepłukać
przewody rurowe (przestrzegaćEN 806)!
Działanie:
Sprawdzićszczelność połączeńi działanie armatury.
Konserwacja:
Sprawdzićwszystkie części, oczyścići ewent.
wymienić.
Podczas prac konserwacyjnych zamknąć dopływ wody!
Części zamienne: zob. rysunek poglądowy
(* - akcesoria)
Pielęgnacja: zob. Instrukcja pielęgnacji
5

5
Πεδίο εφαρµογής:
Μπαταρία µονής οπής, κατάλληλη για:
•απευθείας σύνδεση στην παροχή κρύου νερού
•Σύνδεση στην έξοδο µίας παροχής νερού µίξης
Τεχνικά στοιχεία
Σε πιέσεις ηρεµίας µεγαλύτερες από 5barθα πρέπει να
τοποθετηθεί µια συσκευή µείωσης της πίεσης.
GR Αυτή ητεχνική πληροφορία προϊόντος
προορίζεται αποκλειστικά για τον εγκαταστάτη ή
για τους εξειδικευµένους τεχνίτες!
Παρακαλούµεπαραδώστε την και στο χρήστη!
Πίεση ροής:ελάχιστη 0,5 – συνιστώµενη 1 – 5 bar
Πίεση λειτουργίας µέγιστη 10 bar
Πίεση ελέγχου:16bar
Ροή µεπίεση στα 3 bar: περ. 5 l/min
Θερµοκρασία στην είσοδο ζεστού νερού µέγ. 80 °C
Συνιστώµενη (εξοικονόµηση ενέργειας): 60 °C
Εγκατάσταση:
Ξεπλύνετε καλά το σύστηµασωληνώσεων πριν και
µετά την εγκατάσταση (σύµφωνα µετις
προδιαγραφές EN 806)!
Λειτουργία:
Ελέγξτε τη στεγανότητα των συνδέσεων και τη
λειτουργία της βαλβίδας.
Συντήρηση:
Ελέγξτε όλα τα εξαρτήµατα, καθαρίστε τα και, αν
χρειάζεται, αντικαταστήστε τα.
Κλείστε την παροχή του νερού για τις εργασίες
συντήρησης!
Ανταλλακτικά:βλέπε αναλυτικό σχεδιάγραµµα
(* = πρόσθετος εξοπλισµός)
Περιποίηση: βλέπε Οδηγίες περιποίησης
Oblast použití:
Baterie s jedním otvorem jsou určené pro:
•přímé připojení na přívod studené vody
•připojení na výstup předřazeného zařízení na přípravu
smíšené vody
Technické údaje
Při statických tlacích vyšších než 5 barůse musí namontovat
redukční ventil.
CZ Tato technická informace o výrobku je určena
pouze pro instalatéry nebo zaškolené odborné
pracovníky!
Předejte prosím k dispozici uživateli!
Proudový tlak: min. 0,5 baru – doporučeno 1 – 5 barů
Provozní tlak: max. 10 barů
Zkušební tlak: 16 barů
Průtok při proudovém tlaku 3 bary: cca 5 l/min
Teplota na vstupu teplé vody max. 80 °C
Doporučeno (úspora energie): 60 °C
Instalace:
Potrubní systém před a po instalaci důkladně
propláchněte (dodržujte normu EN 806)!
Funkce:
Zkontrolujte těsnost spojůa funkci armatury.
Údržba:
Všechny díly zkontrolujte, vyčistěte a podle
potřeby vyměňte.
Před zahájením údržby uzavřete přívod vody!
Náhradní díly: viz vyobrazení dílův rozloženém
stavu (* = zvláštní příslušenství)
Ošetřování: viz návod k údržbě
Felhasználási terület:
Egylyukas csaptelep
• közvetlen csatlakoztatás a hidegvíz rendszerhez
• csatlakoztatás egy beépített kevertvíz ellátóra
Műszaki adatok
5 bar feletti nyugalmi nyomás esetén nyomáscsökkentő
szükséges!
HEzt a műszaki termék-információt kizárólag
szerelők ill. felkészült szakemberek számára
állították össze.
Kérjük adják tovább a felhasználónak!
Áramlási nyomás: min 0,5 bar – javasolt 1 – 5 bar
Üzemi nyomás: max. 10 bar
Vizsgálati nyomás: 16 bar
Átfolyás 3 bar áramlási nyomásnál: kb. 5 l/perc
Vízhőmérséklet a melegvíz befolyó nyílásnál max. 80 °C
Javasolt (energia megtakarítás): 60 °C
Felszerelés:
A csővezetéket a szerelés előtt és után is alaposan
öblítse át (ügyeljen az EN 806 szabványra)!
Működés:
Ellenőrizze a csatlakoztatók tömítettségét, és a
csaptelep működését.
Karbantartás:
Az összes alkatrészt ellenőrizni, tisztítani, és
esetl. cserélni kell.
A karbantartási munkák során zárja le a víz
hozzávezetést!
Pótalkatrészek: lásd a robbantott ábrát
(* = speciális tartozékok)
Ápolás: lásd az Ápolási útmutatót

6
Campo de aplicação:
Misturadora monocomando adequada para:
• ligação directa ao abastecimento de água fria
• ligação no escoamento de um abastecimento de água
temperada pré-regulada
Dados Técnicos
Em pressões estáticas superiores a 5 bar dever-se-á montar
um redutor de pressão.
PEstas Informações Técnicas sobre o produto
destinam-se exclusivamente aos instaladores ou
pessoal especializado instruido para o efeito!
Por favor, entregue-as ao utilizador!
Pressão de caudal: mín. 0,5 bar – recomendada 1 – 5 bar
Pressão de serviço: máx. 10 bar
Pressão de teste: 16 bar
Débito a 3 bar de pressão de caudal: aprox. 5 l/min
Temperatura na entrada de água quente máx. 80 °C
Recomendada (para poupança de energia): 60 °C
Instalação:
Antes e depois da instalação, enxaguar bem as
tubagens (respeitar a norma EN 806)!
Função:
Verificar a estanqueidade das ligações e testar o
funcionamento da misturadora.
Manutenção:
Verificar, limpar e, se necessário, substituir todas
as peças.
Para efectuar trabalhos de manutenção, fechar o
abastecimento de água!
Peças sobresselentes: ver desenho explodido
(* = acessórios especiais)
Conservação: ver as instruções de conservação
Kullanım sahası:
Tek delikli batarya buna uygundur:
•soğuk suya doğrudan bağlantı(tek akım)
• Önceden karışmışsu besleme çıkışına bağlantı
Teknik Veriler
Akışbasıncın 5 barın üzerinde olmasıdurumunda, bir basınç
düşürücü takılmalıdır.
TR Bu teknik ürün bilgisi sadece montajcıveya
eğitimli uzmanlara yöneliktir!
Lütfen kullanıcıya teslim ediniz!
Akım basıncı: en az 0,5 bar – tavsiye edilen 1 – 5 bar
İşletme basıncı: maks. 10 bar
Kontrol basıncı:16bar
3 bar akışbasıncında akım: yakl. 5 l/dak
Su girişısısımaks. 80 °C
Tavsiye edilen (enerji tasarrufu): 60 °C
Montaj:
Boru sistemini kurulumdan önce ve sonra su ile
temizleyin (EN 806’ya dikkat edin)!
Fonksiyon:
Bağlantıların sızıntıdurumunu ve armatürün çalışıp
çalışmadığınıkontrol edin.
Bakım:
Tüm parçalarıkontrol edin, temizleyin, gerekirse
değiştirin.
Bakım çalışmalarında su girişini kapatın!
Yedek parçalar: bkz. patlama görünümü
(* = özel aksesuar)
Bakım: bkz. bakım talimatı
Oblast' použitia:
Batérie s jedným otvorom sú určené pre:
• priame pripojenie na prípojku studenej vody
• pripojenie na výstup predradeného zariadenia na prípravu
zmiešanej vody
Technické údaje
Pri statických tlakoch vyšších než 5 barov sa musí
namontovat' redukčný ventil.
SK
Táto technická informácia o výrobku je určená len
pre inštalatérov alebo zaškolených odborných
pracovníkov!
Dajte prosím k dispozícii užívateľovi!
Hydraulický tlak: min. 0,5 baru – doporučený 1 – 5 barov
Prevádzkový tlak: max. 10 barov
Skúšobný tlak: 16 barov
Prietok pri hydraulickom tlaku 3 bary: cca 5 l/min
Teplota na vstupe teplej vody max. 80 °C
Odporúčaná (úspora energie): 60 °C
Inštalácia:
Potrubný systém pred a po inštalácii dôkladne
prepláchnite (dodržujte normu EN 806)!
Funkcia:
Skontrolujte tesnost' spojov a funkciu armatúry.
Údržba:
Všetky diely skontrolujte, vyčistite a podľa
potreby vymeňte.
Pred zahájením údržby uzavrite prívod vody!
Náhradné diely: pozri vyobrazenie dielov v
rozloženom stave (* = zvláštne príslušenstvo)
Ošetrovanie: pozri návod na údržbu

7
Področje uporabe
Stoječa baterija, primerna za:
•Priključitev na hladno vodo
•Priključitev na dovod iz centralne mešalne baterije
Tehnični podatki
Kadar tlak v mirovanju presega 5 bar, je potrebno vgraditi
reducirni ventil.
SLO
Tehnične informacije o izdelku so izključno
namenjene instalaterjem ali ustreznemu
strokovnemu osebju!
Prosimo, predajte navodilo naprej uporabniku!
Delovni tlak: najmanj 0,5 bar – priporočljivo 1 – 5 bar
Obratovalni tlak največ10 bar
Preskusni tlak: 16 bar
Pretok pri delovnem tlaku 3 bar: ca. 5 l/min
Temperatura vhoda tople vode maks. 80 °C
Priporočljivo (prihranek energije): 60 °C
Vgradnja:
Temeljito očistite sistem cevi pred in po instalaciji
(upoštevajte standard EN 806)!
Funkcija:
Preverite priključke glede tesnosti in armaturo glede
funkcije.
Vzdrževanje
Preglejte vse dele, po potrebi očistite ali
zamenjajte.
Pred pričetkom vzdrževalnih del zaprite dovod vode!
Nadomestni deli: Glej razstavljen prikaz
(* = posebna oprema)
Nega: Glej navodilo za nego
Područje primjene:
Baterija sa jednom rupom je povoljna za:
• direktan priključak na opskrbu sa hladnom vodom
•priključak na mjestu polaska jedne predspojene opskrbe sa
mješanom vodom
Tehnički podaci
Ako tlak mirovanja premašuje 5 bar, tada treba ugraditi
reduktor tlaka.
HR Ove tehničke informacije o proizvodima
namijenjene su isključivo za instalatera ili
ovlaštenog stručnjaka!
Dajte ih svakom novom korisniku!
Hidraulički tlak: min. 0,5 bar – preporučeno 1 – 5 bar
Radni tlak: maks. 10 bar
Ispitni tlak: 16 bar
Protok kod hidrauličnog tlaka od 3 bar: oko 5 l/min
Temperatura na dovodu tople vode maks. 80 °C
Preporučuje se (ušteda energije): 60 °C
Ugradnja:
Sustav cijevi prije i nakon instalacije temeljito isprati
(uzeti u obzir EN 806)!
Funkcija:
Priključke ispitajte na nepropusnost te provjerite
ispravno funkcioniranje armature.
Održavanje:
Pregledajte sve dijelove, očistite ih i po potrebi
zamijenite.
Kod radova održavanja zatvorite dovod vode!
Rezervni dijelovi: pogledajte povećani prikaz
(* = dodatna oprema)
Njega: pogledajte upute za njegu
Област на приложение:
Батерия, стояща, подходяща за:
•свързване към водопровода за студената вода
•свързване към подаване на смесена вода
(предварително монтиран термостат)
Технически данни
При постоянно налягане над 5 бара трябва да се вгради
редуктор на налягането.
BG Техническите данни за продукта са
предназначени само за монтъора или за
съответно информираните специалисти!
Предайте на потребителите на арматурата!
Налягане на водната струя:мин. 0,5 бара –
препоръчва се 1 – 5 бара
Работно налягане:макс. 10 бара
Изпитвателно налягане: 16 бара
Разход при 3 бара налягане на потока:прибл. 5 л/мин
Температура на топлата вода при входа макс. 80 °C
Препоръчва се (Икономия на енергия): 60 °C
Монтаж:
Водопроводната система преди ислед монтаж да
се промие основно (придържайте се към EN 806)!
Функциониране:
Проверете връзките за теч ифункционирането на
арматурата.
Техническо обслужване:
Проверете всички части, почистете ги, ако е
необходимо, ги подменете.
При работи по поддръжка на арматурата водата
трябва да еспряна!
Резервни части:виж скицата сотделните части,
посочваща последователността на монтажа
(* = специални части)
Поддръжка: виж инструкциите за поддръжка

8
Kasutusala:
Ühe augu segistit võib kasutada
• vahetuks ühendamiseks külmaveetoru külge
• ühendamiseks eelsegatud vee toru külge
Tehnilised andmed
Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada
survealandaja.
EST
Käesolev tehniline tooteinformatsioon on
suunatud eranditult paigaldajale või pädevale
spetsialistile.
Palume edastada see kasutajale!
Veesurve: minimaalselt 0,5 baari, soovitavalt 1 – 5 baari
Surve töörežiimis: maksimaalselt 10 baari
Testimissurve: 16 baari
Läbivool 3-baarise veesurve korral: ca 5 l/min
Siseneva kuuma vee temperatuur maksimaalselt 80 °C
Soovituslik temperatuur energiasäästuks: 60 °C
Paigaldamine:
Loputage torudesüsteemi põhjalikult enne ja pärast
paigaldamist (vastavalt EN 806)!
Funktsioon:
Veenduge, et ühenduskohad ei leki ja segisti töötab.
Tehniline hooldus:
Kõik osad tuleb kontrollida, puhastada ja
vajadusel asendada.
Hooldustööde ajaks palume sulgeda vee juurdevoolu!
Tagavaraosad: vt koostejoonist
(* = lisatarvikud)
Hooldamine: vt hooldusjuhiseid.
Lietojums:
Vienroktura ūdens krāns ir domāts:
• tiešajam pieslēgumam pie aukstāūdens padeves
sistēmas
•pieslēgumam pie iepriekšieslēgtas jauktāūdens apgādes
novada
Tehniskie dati
Ja spiediens miera stāvoklīlielāks par 5 bāriem, iemontēt
reduktoru.
LV Šītehniskāinformācija par produktu ir paredzēta
tikai uzstādītājam vai profesionāliem
speciālistiem!
Lūdzam nodot izmantotājam!
Hidrauliskais spiediens: vismaz 0,5 bāri /
ieteicams no 1 līdz 5 bāriem
Darba spiediens: maksimāli 10 bāri
Kontrolspiediens: 16 bāri
Caurtece pie 3 bāru plūsmas spiediena: apmēram 5 l/min
Ieplūstošāsiltāūdens temperatūra: maksimāli 80 °C
Ieteicamātemperatūra (enerģijas taupīšanai): 60 °C
Instalācija:
Rūpīgi izskalojiet cauruļvadu sistēmu pirms un pēc
instalācijas (ievērojiet EN 806)!
Funkcija:
Pārbaudiet pieslēgumu blīvumu un armatūras
funkcionēšanu.
Tehniskāapkope:
Pārbaudiet, tīriet un pēc iespējas apmainiet visas
daļas.
Tehniskās apkopes laikānoslēgt ūdens padevi!
Rezerves daļas: skatīt detaļu attēlojumu
(* = speciālie piederumi).
Apkope: skatīt kopšanas pamācību
Naudojimo sritis
Vienskylįmaišytuvągalima prijungti:
• tiesiogiai prie šalto vandens tiekimo
• prie maišyto vandens nuotėkio
Techniniai duomenys
Jei statinis slėgis didesnis nei 5 barai, reikia įmontuoti slėgio
reduktorių.
LT Ši techninėinformacija apie gaminįskirta tik
santechnikui ir apmokytam personalui!
Prašome jąperduoti vartotojui.
Vandens slėgis: min. 0,5 baro; rekomenduojama 1 – 5 barai
Darbinis slėgis: maks. 10 barų
Bandomasis slėgis: 16 barų
Vandens prataka esant 3 barųvandens slėgiui:apie 5 l/min.
Įtekančio karšto vandens temperatūra: maks. 80 °C
Rekomenduojama temperatūra (taupant energiją): 60 °C
Įrengimas
Vamzdžius gerai išplaukite prieš montavimąir po to
(vadovaukitės EN 806)!
Veikimas
Patikrinkite, ar jungtys sandarios ir ar veikia
maišytuvas.
Techninėpriežiūra
Patikrinkite ir nuvalykite detales. Jei reikia,
pakeiskite jas naujomis.
Atlikdami techninės priežiūros darbus, užsukite vandenį!
Atsarginės detalės: žr. išmontuoto įrenginio
iliustraciją(* = specialūs priedai)
Priežiūra: žr. priežiūros nurodymus

9
Domeniu de utilizare:
Baterie cu o singurăieşire, adecvatăpentru:
• racord direct la alimentarea cu apărece
• racord la ieşirea unei alimentări cu apăde amestec plasată
în amonte
Specificaţii tehnice
La presiuni de repaus de peste 5 bar se va monta un reductor
de presiune.
RO Aceste informaţii tehnice despre produs sunt
destinate exclusiv pentru instalator sau
personalul de specialitate instruit!
Vărugăm săle transmiteţi utilizatorului!
Presiune de curgere: min. 0,5 bar – recomandat 1 – 5 bar
Presiune de lucru: max. 10 bar
Presiunea de încercare: 16 bar
Debitul la presiunea de curgere de 3 bar: cca. 5 l/min
Temperaturăla intrare apăcaldămax. 80 °C
Recomandat (pentru economisire de energie): 60 °C
Instalare:
Spălaţi temeinic sistemul de conducte înainte şi după
instalare (Se va respecta norma EN 806)!
Funcţionare:
Se verificăetanşeitatea racordurilor şi funcţionarea
bateriei.
Întreţinere:
Toate piesele se verifică, se curăţă, eventual se
înlocuiesc.
În timpul lucrărilor de întreţinere se va închide
alimentarea cu apă!
Piese de schimb: a se vedea reprezentarea
desfăşurată( * = accesorii speciale).
Îngrijire: a se vedea instrucţiunile de îngrijire
Область применения:
Смеситель на одно отверстие предназначен для:
•прямого подсоединения кводопроводу холодной
воды
•подсоединения котводу предвключенного водопровода
смешанной воды
Технические данные
При давлении вводопроводе более 5 бар рекомендуется
установить редуктор давления.
RUS
Данная техническая документация по изделию
предназначена только для слесаря-сантехника
или соответствующих специалистов!
Пожалуйста передайте её пользователю!
Давление воды:миним. 0,5 бар – рекомендуется 1 – 5 бар
Рабочее давление:макс. 10 бар
Испытательное давление:16бар
Расход при давлении воды 3 бар:прибл. 5 л/мин
Температура горячей воды на входе макс. 80 °C
Рекомендовано (экономия энергии): 60 °C
Установка:
Перед установкой ипосле установки тщательно
промыть систему трубопроводов (соблюдать
EN 806)!
Проверка работы:
Проверить соединения на герметичность и
проверить работу смесителя.
Техническое обслуживание:
Все детали проверить, очистить, при
необходимости заменить.
При работах по техобслуживанию перекрыть
подачу воды!
Запчасти:см. рисунок со сборочными деталями
(* = специальные принадлежности)
Уход: см. инструкцию по уходу
应用：
单控水龙头的用途
• 直接连接冷水进水管
• 连接混合水的出水管口
规格
如果静压超过 5 公斤，必须加装减压阀。
RUS
本产品技术信息专为安装人员或经过培训的专业人员
提供。
请向用户提供这些说明。
水流压力： 最小 0.5 公斤－推荐使用 1 – 5 公斤
工作压力： 最大 10 公斤
测试压力： 16 公斤
水流压力为 3 公斤时的流量： 约为 5 升/分钟
热水入水口温度 最高 80 °C
推荐 （节能）： 60 °C
安装：
安装前后务必彻底冲洗所有管件 (考虑到 EN 806)。
功能：
检查连接是否有渗漏现象，并检查龙头的功能。
维护：
检查和清洁所有部件，根据需要更换部件。
维护时应关闭进水。
备件：参见分解图
（* = 特殊零件）
保养：参见 “保养指南”
CN

RUS
вертикальный кран / Излив
Дата изготовления: см. маркировку на изделии
Срок эксплуатации согласно гарантийному талону.
Изделие сертифицировано.
Grohe AG, Германия
Комплект поставки 20 201 20 202 20 203 20 205
Смеситель для умывальника XX
излив XX
Розетка XXXX
Техническое руководство XXXX
Инструкция по уходу XXXX
Вес нетто, кг 0,9 0,9 0,7 0,6
