Ground Zero GZCS 100BMW-A User manual

Anschluss / Connection
Die GZCS 100BMW Lautsprecher können direkt an der vorhandenen Originalverkabelung
angeschlossen und betrieben werden. Für die beste Performance empfiehlt sich jedoch die Nutzung
eines zusätzlichen Verstärkers. Empfehlung zum Einsatz der GZCS 100BMW Lautsprecher:
- 40 bis 100 Watt / Kanal
- Hochpassfilter bei 150 Hz mit einer Flankensteilheit von 12 dB/Okt.
The GZCS 100BMW speakers can be connected and used directly with the original wiring. For best
performance however, it’s recommended to install a separate amplifier. Recommended operation of the
GZCS 100BMW speakers:
- 40 to 100 Watt / channel
- High pass filter at 150 Hz with a slope of 12 dB/Oct
Hochtonpegel-Adapter / Tweeter level adapter
Da das Werksradio mancher Fahrzeuge ausstattungsabhängig den Frequenzgang per Equalizer an die
Originallautsprecher anpasst, kann es nötig sein, die Lautstärke des Ground Zero Hochtöners zu
reduzieren, um ein ausgewogenes Klangbild zu erreichen.

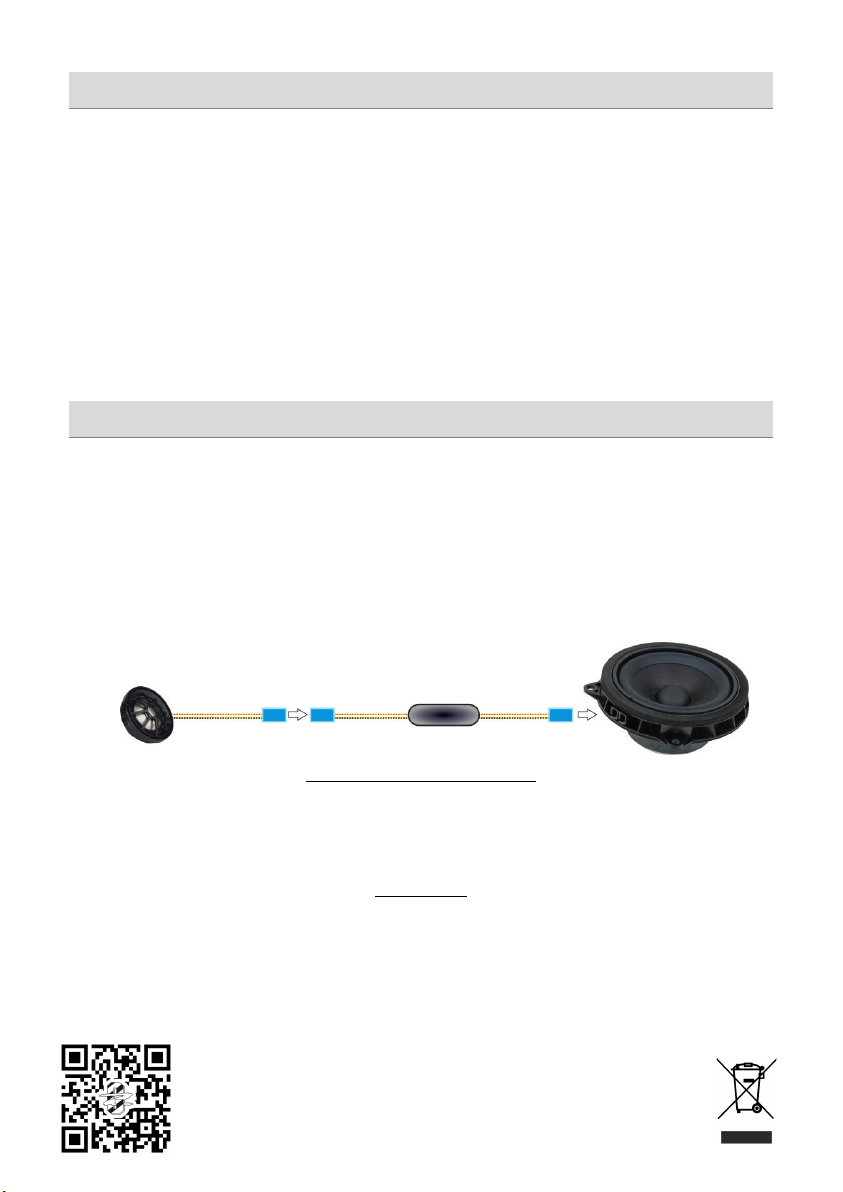

Für einen solchen Fall muss der beigefügte Hochtonpegel-Adapter jeweils zusätzlich in die Leitung des
Hochtöners wie im Bild zu sehen eingesteckt werden.
Due to the equalization of the factory´s electronic in some cars, it might be necessary to reduce the
tweeter level to achieve a balanced audio reproduction. In this case, the enclosed tweeter adapter should
be plugged in series into the tweeter´s wire connection as to be seen on the picture.
Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der
Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben
entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne
den Kunden darüber zu informieren.
Terms of warranty
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. [phone] Fax -8310
www.ground-zero-audio.com

CAR SPECIFIC
Component Speaker
ANLEITUNG / OWNER’S MANUAL
GZCS 100BMW-A
GZCS 100BMW-B
GZCS 100BMW-C
GZCS 100BMW-D
Spezifikationen / Specifications
•Fahrzeugspezifisches 2-Wege Komponentensystem „Made in Germany“
•100 mm Tief-Mitteltöner mit Papierfaser-Membrane und Gummi-Sicke
•26 mm Kupferschwingspule / BIMAX® Zentrierspinne
•25 mm Titan-Kalotten Hochtöner
•Belastbarkeit: 50 W RMS / 100 W MAX
•SPL: 87 dB / Impedanz: 3 Ohm / Frequenzgang 100 Hz – 25 kHz
•Empfohlene Trennung bei 150 Hz mit 12 dB/Okt. Flankensteilheit (HPF)
oCar specific 2 way component system ”Made in Germany”
o4” Midwoofer with paper-fibre cone and rubber surround
o1.02” copper voice coil / BIMAX® spider
o1” titanium dome tweeter
oPower handling: 50 W RMS / 100 W MAX
oSPL: 87 dB / Impedance: 3 Ohm / frequency range 100 Hz – 25 kHz
oRecommended high pass filter at 150 Hz with a slope of 12 dB/Oct

Kompatibilitätsliste / Compatibility list
Model /
Series
MINI
F54
F55
F56
F57
mit / with
Basic Sound System
F54
F55
F56
F57
mit / with
Harman/Kardon®
Sound System
R60
R61 mit / with
Basic Sound System
Front
MINI-A BMW-A BMW-C*
Rear
Center
BMW-C
n/a
Subwoofer
200BMW-SW
Alle Angaben ohne Gewähr / Errors and omissions excepted
* bei Fronteinbau: Die original Verkleidungen der Version mit HIFI- oder Harman/Kardon®Sound-System müssen nachgerüstet werden
*front install: The OEM mirror panels of HIFI system or Harman/Kardon®sound system need to be retrofitted
Model /
Series
BMW i8
BMW 1 series
I12 Coupé
F20
F21
E81
E82
E87
E88
Front
BMW-A
BMW-A
BMW-B
BMW-B
Rear
BMW-C BMW-C
Center
BMW-C
BMW-C
Subwoofer
GZCS 200BMW-SW
Alle Angaben ohne Gewähr /Errors and omissions excepted
Model /
Series
BMW 2 series
BMW 3 series
BMW 4 series
F22
F87
F23
F45
F46
E90
E92
E91
E93
F30
F34
F35
F80
F31
F32
F36
F82
F33
F83
Front
BMW-A
BMW-B
BMW-A
Rear BMW-CBMW-A BMW-C BMW-B
BMW-A
(rear door)
BMW-C
(rear shelf)
BMW-A
BMW-A
(rear door)
BMW-C
(rear shelf)
BMW-A
Center
BMW-C
Subwoofer
GZCS 200BMW-SW
Alle Angaben ohne Gewähr / Errors and omissions excepted
Model /
Series
BMW 5 series
BMW 6 series
7 series
E60
E61
F07
F10
F11
F18
E63
E64
F12
F13
F06
E65/66/67
F01/F02
F03/F04
Front
BMW-C
BMW-B
BMW-B
BMW-A
n/a
BMW-C
Rear BMW-C
BMW-A
(rear door)
BMW-C
(rear shelf)
BMW-B
(rear door)
BMW-C
(rear shelf)
Center
BMW-C
Subwoofer
GZCS 200BMW-SW

Kompatibilitätsliste / Compatibility list
Model /
Series
BMW X1
BMW X3
BMW X4
E84
F48
E83
F25
F26
Front
BMW-B
BMW-A
BMW-C
BMW-A
Rear BMW-C
BMW-A
(rear door)
BMW-C
(rear shelf)
BMW-A
(rear door)
BMW-C
(rear shelf)
BMW-A
Center
BMW-C
n/a
BMW-C
Subwoofer
GZCS 200BMW-SW
Alle Angaben ohne Gewähr / Errors and omissions excepted
Model /
Series
BMW X5
BMW X6
BMW Z4
E70
F15
F85
E71
F16
F86
E89
Front
BMW-C
BMW-D
BMW-C
BMW-D
BMW-C
Rear
BMW-D
(rear door)
BMW-C
(D-pillar)
BMW-D
(rear door)
BMW-C
(D-pillar)
Center
BMW-C
n/a
Subwoofer
GZCS 200BMW-SW
Alle Angaben ohne Gewähr / Errors and omissions excepted
Eine aktuelle Liste findet sich auf der Ground Zero Webseite: www.ground-zero-audio.com
An updated list can be found on the Ground Zero web page: www.ground-zero-audio.com
Installation
Die GZCS 100BMW Lautsprecher können ohne weitere Änderungen gegen die werksseitig verbauten
Lautsprecher getauscht werden.
Für die Installation werden, je nach Fahrzeug, folgende Werkzeuge benötigt:
- Torx-Schraubendreher TX20 / TX25
- Schlitz-Schraubendreher ca. 5mm
- Kunststoffkeil (Teflon)
The OEM speakers can be replaced easily with the GZCS 100BMW speakers without any further
modification.
Following tools are required depending on the car model:
- Screwdriver TX20 / TX25
- Slotted screwdriver ~5mm / 0.2”
- Plastic (Teflon) wedge
