Gtech highlase 400RGB User manual

Showlaser System Manual

Einfuehrung / Introduction
Vielen Dank fuer den Kauf dieses Showlaser Systems, welches speziell
entworfen wurde, um maximal moegliche Performance bei minimal
moeglichem Preis zu bieten. Je nach Ausfuehrung erhalten Sie eine
Vielzahl von Moeglichkeiten und Funktionen, die weit ueber dieses Manual
hinaus gehen koennen. Sie erfahren deshalb hier alles notwendige, um Ihr
Geraet in Betrieb nehmen und eine sichere Show durchfuehren zu koennen.
Thank you very much for purchasing this show laser system, which was
designed to offer maximum performance and minimum possible price.
Depending on version of system, you get a large variety of effects and
possibilities, which to determine would be above this manual´s
descriptions. You therefore will learn everything that is necessary to run
your device safely and accurate for your best show.
Lieferumfang / Delivery contents
Im Lieferumfang dieses Geraetes sollten sich die folgenden Teile befinden:
-Showlaser Einheit
-Netzkabel
-Betriebsanleitung
-Schluessel fuer Schluesselschalter
In the delivery content you should find the following items:
-Showlaser unit
-Power cord
-Manual
-Key for keyswitch

Auspacken / Unpacking
Bitte lesen Sie vor Inbetriebnahme diese Betriebsanleitung sorgfaeltig
durch, um unnoetige Fragen oder Beschaedigungen zu vermeiden. Trotz
der robusten Bauweise ist ein Lasergeraet ein Praezisionsgeraet und sollte
dementsprechend behandelt werden. Bitte gehen Sie beim Auspacken
vorsichtig vor, um keine Teile zu beschaedigen oder zu verlieren. Ohne
Schluessel wird Ihr Geraet nicht funktionieren. Die Verpackung sollte noch
eine Zeit aufbewahrt werden, um bei eventuellen Garantieanspruechen
einen sicheren Transport zu gewaehrleisten.
Please read this manual carefully before use to ensure a proper installation
and to avoid any unnecessary damages. Even if your laser unit is built for
rugged environments, it is still a sensitive laser device, and necessary care
has to been taken. Please be careful during unpacking to avoid any
damages or losses or parts. Your device will not function without key.
Please store the original package for some time for eventual warranty
return procedures.
Technische Daten / Technical specifications
Stromanschluss / Power input:100 –240VAC 50/60Hz
Sicherung / Fuse: 1.5A Slow @ 230VAC
Aufnahmeleistung / Total power: 70W
Ablenkwinkel / Deflection angle: +/-30°max.
Laser Power: Max. 100mW 532nm green
Max. 250mW 650nm red
Max. 70mW 473nm blue
Control signal:DMX 512, ILDA, Sound
Laserklasse / Laser class: 3b
Umgebungstemperatur / Operating temp.: +10 -+ 35°C

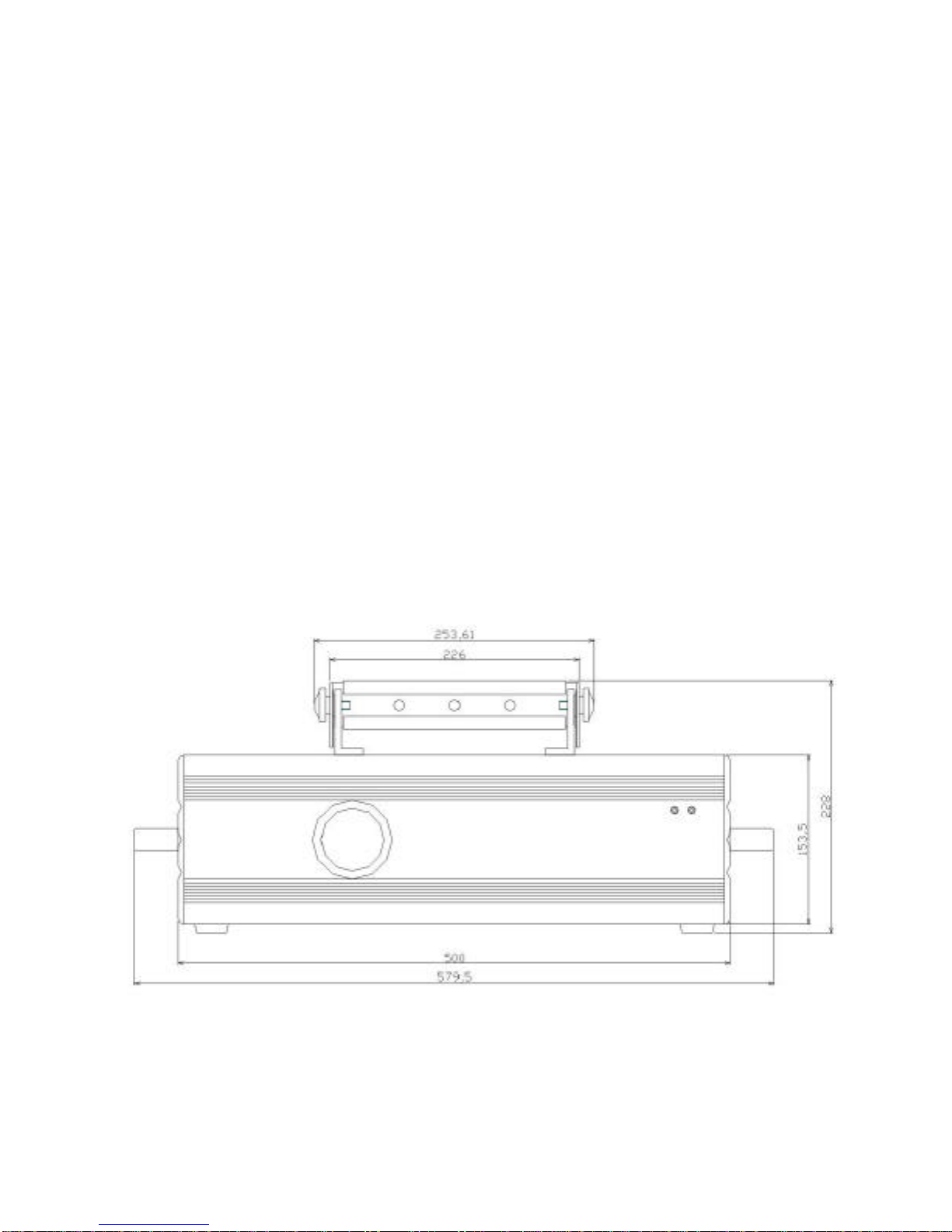

Abmessungen / Size: 500 x 300x200mm
Gewicht / Weight: 11kg

Sicherheitshinweise / Safety instruction
Prinizipiell sind Lasershow Systeme bei richtiger Benutzung sicher.
Trotzdem sind einige Vorschriften und Hinweise zu beachten, um eine
Gefaehrdung der anwesenden Personen auszuschliessen. Diese
Vorschriften gelten fuer den gesamten europaeischen Raum und fuer die
meisten Laender der Erde.
vDie passende Vorschrift fuer Lasereinrichtungen ist die DIN EN
60825-1, in Deutschland auch als VDE 0837 bekannt. Die
korrespondierende Unfallverhuetungsvorschrift der
Berufsgenossenschaft ist die BGV-B2.
vIn jedem Falle muss bei einem Laser der Klasse 3 oder hoeher ein
Laserschutzbeauftragter waehrend des Betriebes anwesend sein. Kurse
zur Nachweis der Fachkenntnis werden u.a. durch die Fa. MediaLas
(www.medialas.de) in Balingen durchgefuehrt.
vDuch die schnelle Bewegung der Laserstrahlen wird eine
Augengefaehrdung weitgehend vermieden. Trotzdem kann es bei
unsachgemaesser Benutzung und vor allem bei Eingriff in das Geraet
zu Gefahrensituationen kommen. Hierbei sind unbedingt die
Vorschriften zu beachten.
vService am geoeffneten Geraet darf nur durch Fachpersonal
durchgefuehrt werden.
vDiese Lasergeraete sind nur fuer Showanwendung gedacht und nicht
fuer industrielle oder medizinische Zwecke geeignet. Jegliche
Ansprueche durch unsachgemaessen oder nicht
bestimmungsgemaessen Betrieb sind in jedem Fall ausgeschlossen.
Laser in it´s proper use is a safe show device. However, there are some
rules and regulation to be followed in most countries of the world.
vThe main regulation is the IEC 60825-1 in it´s last edition.
vIn any time there must be a trainied operator during laser operation.
vNever direct laser beams to people or animals
vNever run the unit unattended
vIn case of service at opened unit, only skilled personel is allowed to
work on the unit
vThis laser device is only for show and
entertainment, no use in industrial or medical or

any other applications except entertainment is allowed.
Sicherer Betrieb / Safe operation
Fuer einen sicheren Betrieb befolgen Sie bitte die nachfolgenden Hinweise
und beachten Sie auch die allgemein gueltigen Umgangsverfahren mit
elektrischen Geraeten.
vBitte entsorgen Sie nicht mehr benoetigtes Verpackungsmaterial
sorgfaeltig und umweltschonend.
vUm elektrische Stromschlaege zu vermeiden darf das Geraet weder
Wasser noch Regen oder Schnee ausgesetzt werden. Jeglicher Kontakt
mit Fluessigkeiten ist zu vermeiden.
vUm Kondensation zu vermeiden sollte das Geraet nach groesseren
Temperaturschwankungen fuer einige Zeit nicht in Betrieb genommen
werden, um sich der Umgebungstemperatur anzupassen
vDie Geraete sind prinzipiell nur fuer den Betrieb in geschlossenen
Raeumen konzipiert
vBitte beachten Sie einen Mindestabstand von 50cm zu Mauern,
Wänden oder Vorhaengen
vSorgen Sie immer fuer eine ausreichende Luftzufuhr und bedecken Sie
Luftoeffnungen nicht mit Klebeband oder anderen Gegenstaenden
vVermeiden Sie den Betrieb in staubigen Umgebungen
vHalten Sie das Geraet von Kindern fern
vElektrische Anschlusse duerfen nur von qualifiziertem Fachpersonal
durchgefuehrt werden
vEin Oeffnen des Geraetes ist nur qualifiziertem Servicepersonal
erlaubt. Bitte beachten Sie, dass durch unerlaubtes Oeffnen jegliche
Garantie erlischt

For a safe operation and installation please follow these safety
instructions.
vPlease recycle unused packing material in it´s proper way to safe our
environment
vTo prevent the use from electrical shock, please do not expose this
appliance to rain, water, moisture or other liquids and fluids
vTo avoid condensation inside and outside, pls allow this unit to adapt
to the ambient temperature after huge temperature changes.
vThis units are for indoor use only
vPlease mount the unit in a well ventilated place.
vMount the unit at least 50cm from walls, curtains or any other drapings
vDo not cover ventilation openings
vAvoid operation in dusty environment
vPlease keep away from children
vElectrical connections should only be carried out by qualified service
personal
vDo not open the cover. Any service or maintenance should only be
carried out by experienced service technicians. Any unallowed opening
voids warranty

Anschluss / Connection
Der Anschluss der HighLase Modelle bietet zahlreiche Möglichkeiten. An
die mit „Safety Eye“ bezeichnete Oese kann bei Traversenmontage ein
Sicherungskabel durchgefuehrt werden.
The connection of HighLase modeloffers various functions. To ensure a
safe truss hanging, the „Safety Eye“ can be used for an additional safety
cable.

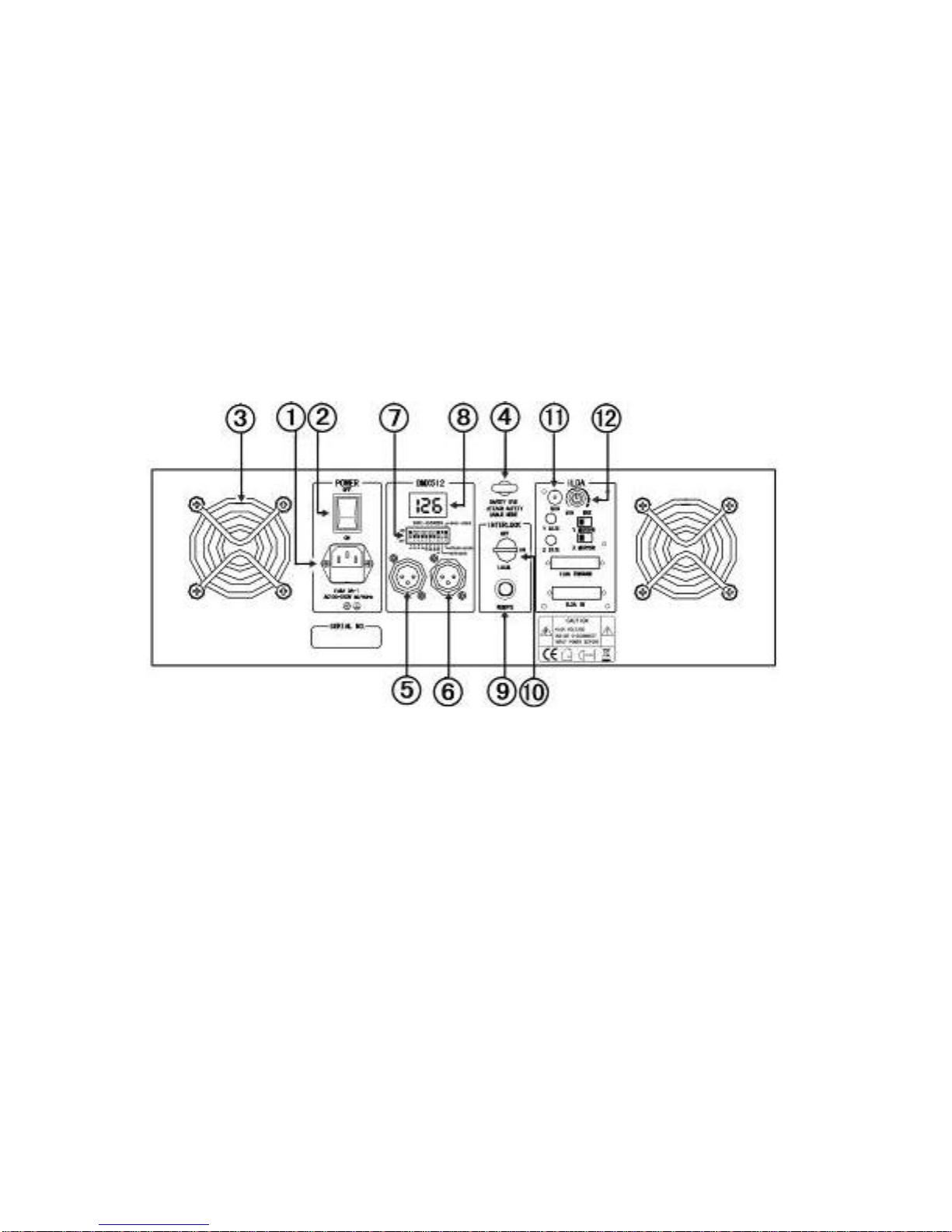

1. Kaltgeraetebuchse / Mains connection
2. Hauptschalter / Main switch
3. Luefter / Cooling fan
4. Fangoese / Safety Eye
5. DMX through
6. DMX Eingang / DMX input
7. DMX Kanaleinstellung / DMX channel settings
8. DMX Kanalanzeige / DMX Channel display
9. Interlock
10. Schluesselschalter / Key switch
11. Mikrofon / Microphone
12. Mikrofonempfindlichkeit / Microphone sensitivity

ILDA Ansteuerung / ILDA control
13. Y-Groesse / Y-Size
14. X-Groesse / X-Size
15. ILDA-through
16. ILDA Eingang / ILDA Input
17. Invertierung Y-Achse / Mirror Y
18. Invertierung X-Achse / Mirror X
Um den ILDA-Eingang zu aktivieren, muessen die Pins fuer
externen Interlock verbunden sein (Pin 4 + Pin 17). Sind diese Pins
nicht verbunden, ist das Geraet im DMX oder Auto-Mode.
To activate the ILDA-compatible input, pls make sure to connect pins
for Interlock (Pin 4 and Pin 17). If these pins are not shortened, the
unit will be in DMX/Auto mode.

DMX Ansteuerung / DMX control

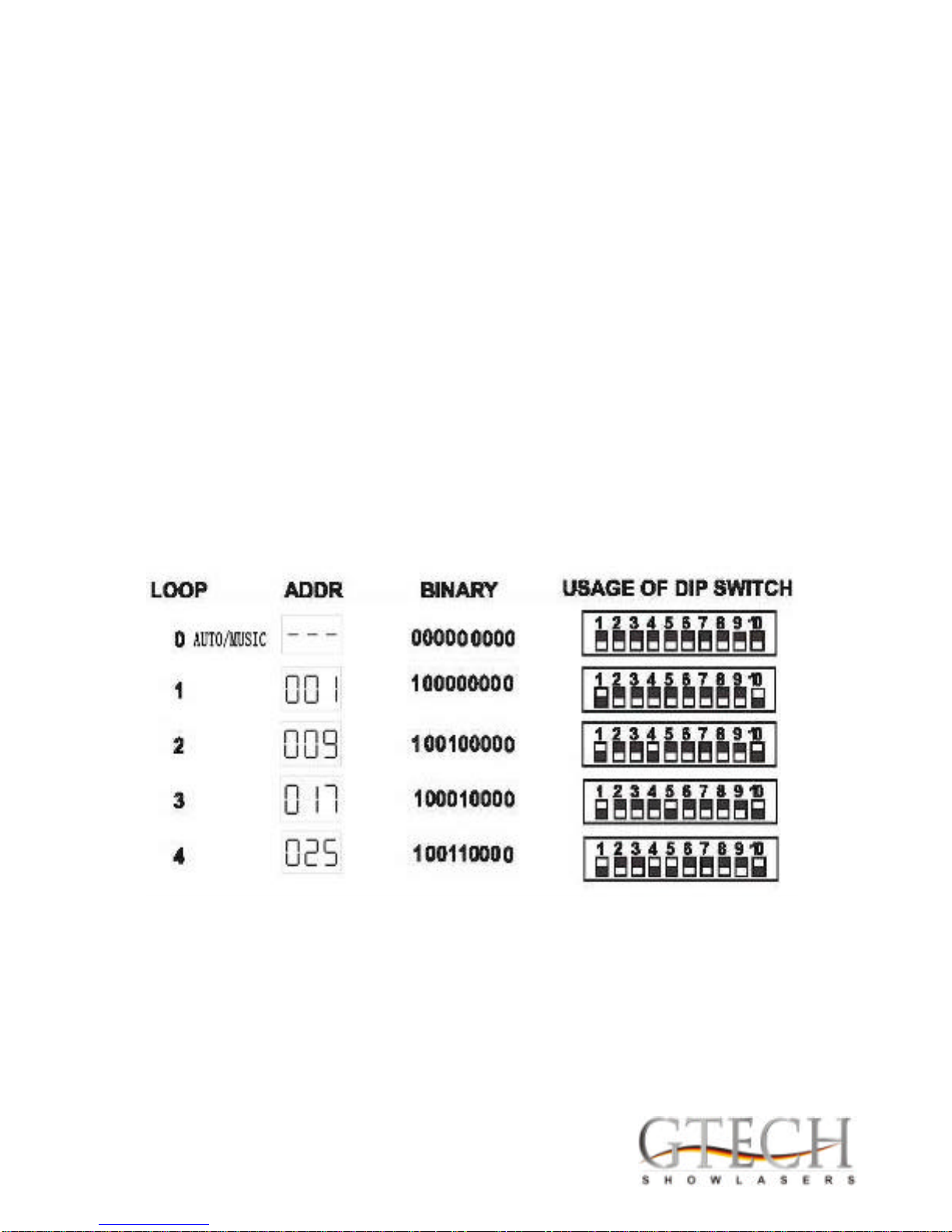

Der HighLase 400RGB benoetigt 10 DMX Kanaele zum vollstaendigen
Betrieb. Die Adress-Selektion erfolgt mittels einem DIP-Schalter. Die
Adresse wird im darueber liegenden LED-Display angezeigt. Mehrere
Geraete koennen am DMX Bus in Reihe geschaltet werden.
DIP Schalter 10 wird fuer den Betriebsmode Sound/DMX eingestellt.
HighLase 400RGB needs 10 DMX channels for proper operation. The
address selection is done on the DIP switch and is shown in the upper LED
display section. Multiple units can be wired in series on the DMX bus.
DIP switch 9 and 10 is used for selecting mode DMX/sound

DMX Kanaele / DMX channels
Channel 1: Mode
Channel 2: Graphics pattern
Channel 3: Rotation Z
Channel 4: Rotation Y
Channel 5: Rotation X
Channel 6: Offset X
Channel 7: Offset Y
Channel 8: Drawing speed
Channel 9: Scanning speed
Channel 10: Color
Bedienung / Operation
Das Netzkabel an die Steckdose, Hauptschalter auf „on“, Schluesselschalter
auf „on“ und los geht´s. Je nach Stellung der DIP-Schalter 9 und 10 ist ein
musikgesteuerter oder DMX gesteuerter Betrieb moeglich. Bitte beachten
Sie hierzu auch den Aufdruck am Geraet.
Connect power cord to mains, switch on and turn the key to the On-
Position.Chose operation mode with DIP-switch 9 and 10 for music or
DMX control. Pls check also the printing on the unit itself.
Einstellung der Laserstrahlen / Adjustment of laser beams
Nach Transport oder nach starken Vibrationen kann es vorkommen, dass
die einzelnen Laserfarben nicht mehr korrekt auf eine Linie eingestellt sind.
Zur Justage dieser Farbkonvergenz beachten Sie bitte das separat
erhaeltliche Servicemanual.
After transportation or vibrations, single color lines could be slightly
misaligned. For alignment of color convergence please refer to the separat
available service manual.

DMX Kanalbelegung / DMX channel settings
CHANNEL DMX
VALUE DESCRIPTION
0-51 Switch off
52-103 Auto Running Line
104-155 Auto Running Dot
156-207 Sound Mode Line
1
208-255 Sound Mode Dot
20-255 125 graphics
0-128 rotation( rotation by Z axis)
3129-255 Adjust the speed of the rotation
0-128 Rolling by Y Axis
4129-255 Adjust the speed of rolling
0-128 Rolling by X Axis
5129-255 Adjust the speed of rolling
60-128 X direction moving
70-255 Y direction moving
80-255 Drawing speed slowto fast
90-255 Scanning speed
0-31 Original color
32-63 yellow
64-95 purple
96-127 cyan
128-159 white
160-191 Green
120-223 red
10
224-255 blue

Montage / Installation
GTech ShowLaser koennen entweder an der Wand, an der Decke oder an
einer Traverse montiert werden. Im Falle einer Traversenmontage wird das
10mm Loch fuer einen C-Haken oder Halfcoupler benutzt. Zusaetzlich
sollte ein Fangseil durch das „Safety Eye“ und einen Traversenarm
gezogen werden. Achten Sie darauf, dass das Geraet genuegend Frischluft
zur Kuehlung erhaelt. Elektrische Anschluesse sind von Fachleuten
durchzufuehren.
GTech showlasers can be mounted on a wall, on the ceiling or a truss
system. If mounted on a truss, a C-mount or halfcoupler has to be screwed
to the 10mm hole in the bracket. Additionally, a safety rope must be used.
Please take care for enough fresh air to the unit. Electrical connections
have to be made by experienced and trained personal.

Pflege und Reinigung / Maintenance
vSchalten Sie das Geraet aus, entfernen Sie das Netzkabel und warten
Sie, bis das Geraet abgekuehlt ist.
vUeberpruefen Sie alle externen Schraubverbindung auf sicheren Halt
und Festigkeit.
vUeberpruefen Sie optische Austrittsfenster auf Verschmutzung oder
Defekte. Ggf. tauschen Sie diese aus.
vAlle Luftzufuehrungen muessen staubfrei sein. Reinigen Sie diese mit
leichter Druckluft oder einem feuchten Tuch.
Interne Reinigung
Die folgenden Schritte sollten nur durch qualifiziertes Servicepersonal
ausgefuehrt werden. Ueberpruefen Sie die optischen Komponenten auf
Befestigung und Sauberkeit. Zur Reinigung verwenden Sie normalen
Fensterreiniger und Lenspaper.
vSwitch off the unit, remove power cable and wait until the unit has
cooled down.
vCheck all external screws to be securely fastened.
vCheck for scratches or cracks on the optical lens or window. If such
damages appear, the optical piece has to be replaced.
vFan openings must be free from dust and dirt. If needed, clean with
forced air or a tissue.
Internal maintenance
We strongly recommend internal maintenance only by qualified and trained
service personal.
vCheck optical surfaces for dirt or scratches. If necessary, clean optical
surfaces with lens paper and a light alcohol, such as Methanol. If not
available, window cleaner will do perfectly.
vCheck mechanic mounts and screws to be securely fastened.
