GUIL ECF20 User manual

ESCALERA MODULAR / MODULAR STAIR
Ref. ECF20 / ECF20-40 / ECF20-60 / ECF20-80
P.I. La Creu C/ Ismael Tomás Alacreu 28 46250 L’Alcúdia (VAL NCIA) SPAIN
Tel: + 34. 96 299 65 00 Fax: + 34. 96 254 08 33
www.guil.es i[email protected]
MANUAL DE INSTRUCCIONES
USER MANUAL

GUIL – ref. CF
1 www.guil.es - GUIL -
CONTENIDO
INTRODUCCIÓN ....................................................................................................................................... 1
OBLIGACIONES DEL USUARIO ................................................................................................................. 1
CARACTERÍSTICAS .................................................................................................................................... 1
INSTRUCCIONES DE MONTAJE ................................................................................................................
MANTENIMIENTO .................................................................................................................................... 4
GARANTÍA ................................................................................................................................................ 4
PIEZAS DE REPUESTO............................................................................................................................... 9
INTRODUCCIÓN
Gracias por haber elegido escaleras modulares de aluminio GUIL
®
. Sus escaleras han sido
examinadas y comprobadas antes de salir de fábrica con el fin de garantizar que estén en perfectas
condiciones.
ste manual de instrucciones pretende ayudar al usuario a conocer mejor este producto y facilitar
su utilización. Para conseguir un uso sencillo, seguro y adecuado de las escaleras modulares de
aluminio, lea las características e instrucciones de montaje contenidas en este manual antes de
comenzar.
GUIL
®
ha hecho todo lo posible para asegurar un montaje rápido y sencillo para un producto de
calidad que le prestará años de servicio sin inconvenientes. Si le surge cualquier duda o problema,
no dude en llamar al fabricante GUIL
®
.
OBLIGACIONES DEL USUARIO
Todos los técnicos que lleven a cabo la instalación y mantenimiento de las escaleras modulares
deben:
-star suficientemente cualificados.
-Seguir las instrucciones de este manual.
-Conservar este manual en todo momento.
-Si el manual se extravía, contacte con su distribuidor o el fabricante (GUIL
®
).
CARACTERÍSTICAS

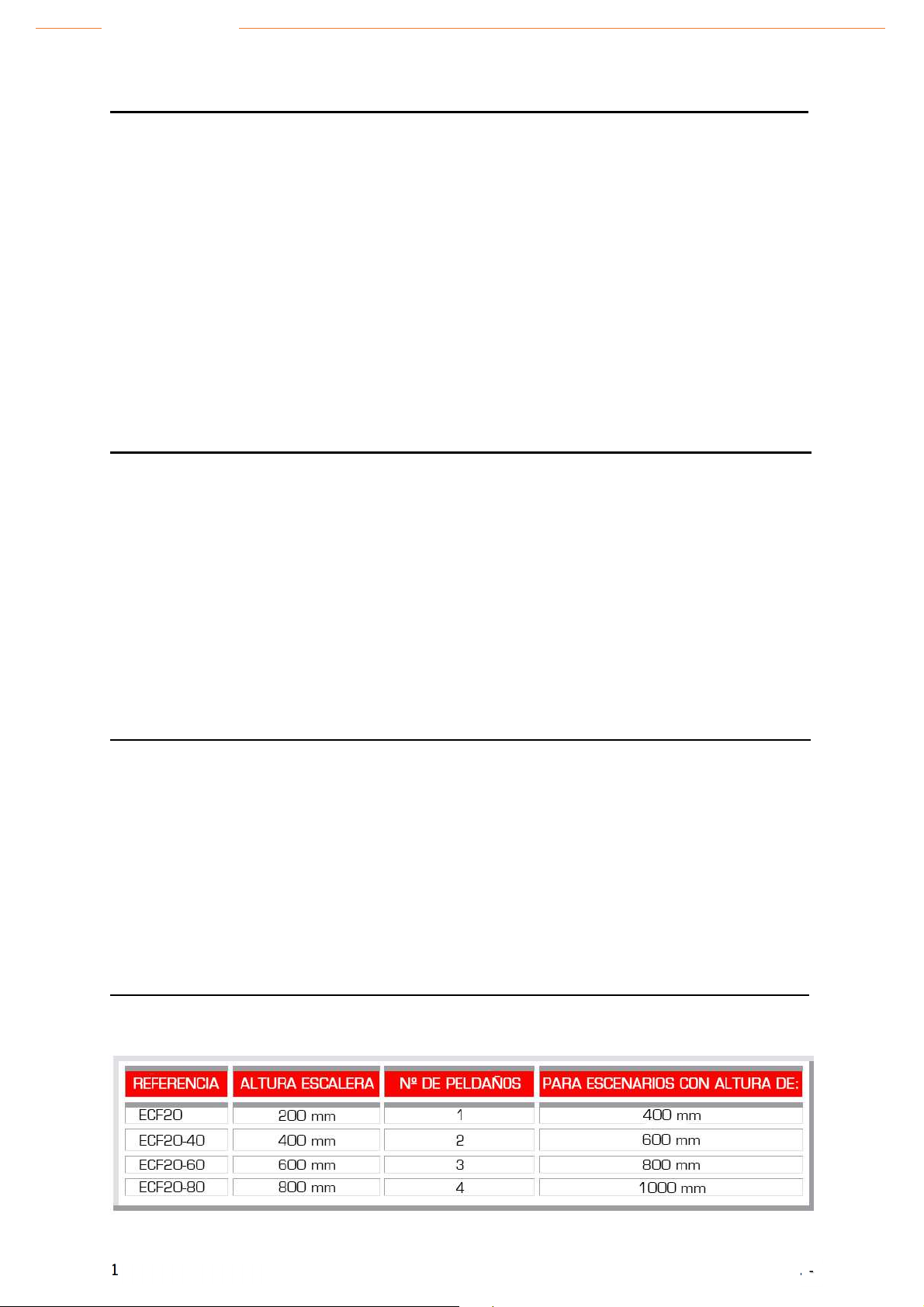

scaleras modulares de aluminio de 1 a 4 peldaños para alturas de escenario de 400 a 1000 mm.

GUIL – ref. CF
www.guil.es - GUIL -

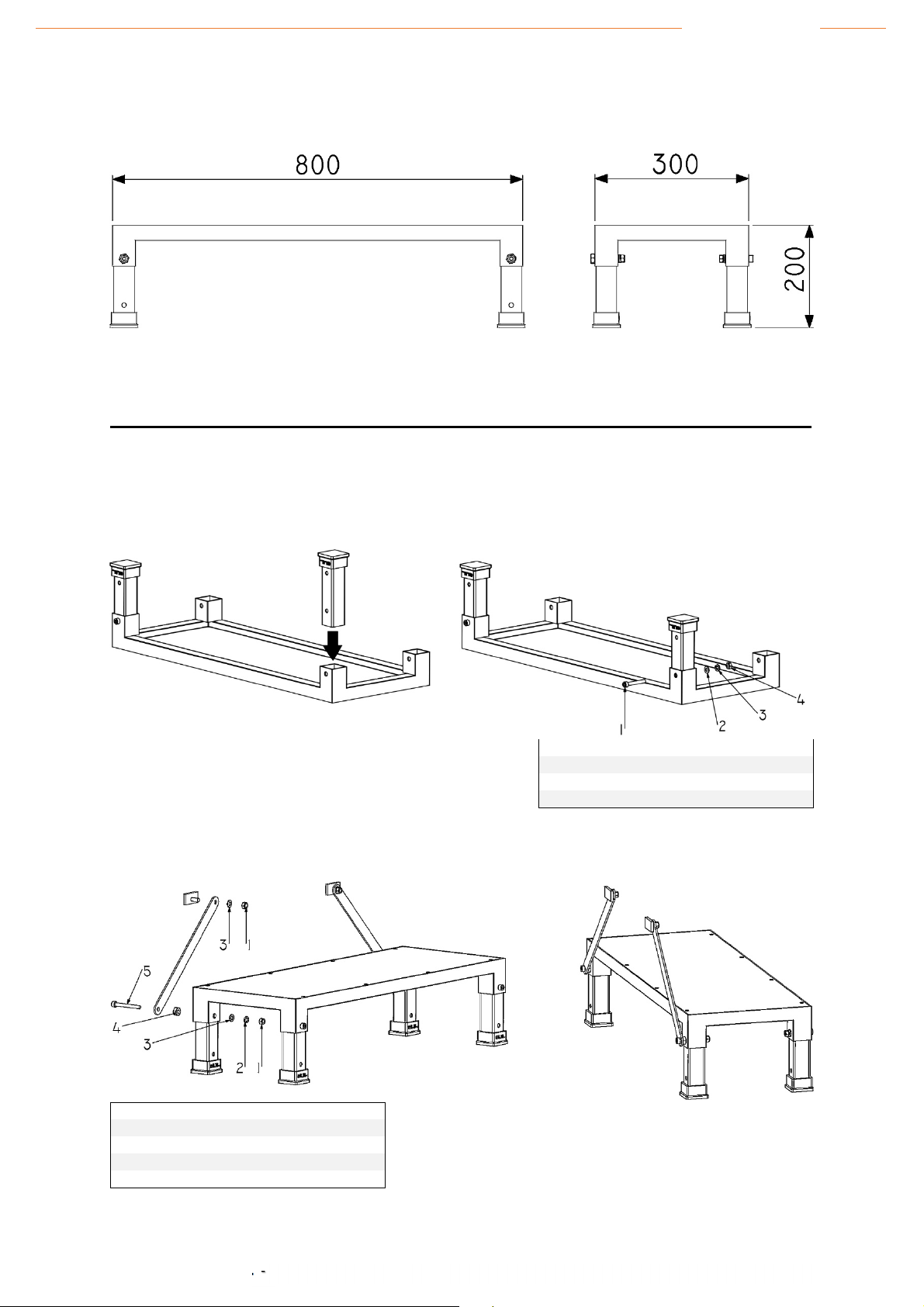

Los peldaños están fabricados en tablero de contrachapado fenólico con superficie antideslizante con
un marco de aluminio. Tienen una huella de 300 x 800 mm y 4 patas fijas por peldaño.
Las escaleras ECF se suministran con los sistemas de anclaje de la escalera al escenario y la
tornillería necesaria para unir los escalones entre sí.
INSTRUCCIONES DE MONTAJE
1.- Montar el escalón más alto (el que se va a fijar a la tarima).
n este caso, se insertarán las patas más largas.
1.1.- n un lado sólo colocaremos con la tornillería necesaria para sujetar la patas.
1 TORNILLO DIN912 M08x55
ARAND LA DIN125 M08
3 ARAND LA DIN127 M08
4 TU RCA DIN985 M08
1.2.- n el otro lado, colocamos la tornillería y el sistema que permitirá unir la escalera a la
tarima.
1 TU RCA DIN985 M08
ARAND LA DIN127 M08
3 ARAND LA DIN125 M08
4 TU RCA DIN934 M10
5 TORNILLO DIN912 M08X070

GUIL – ref. CF
3 www.guil.es - GUIL -

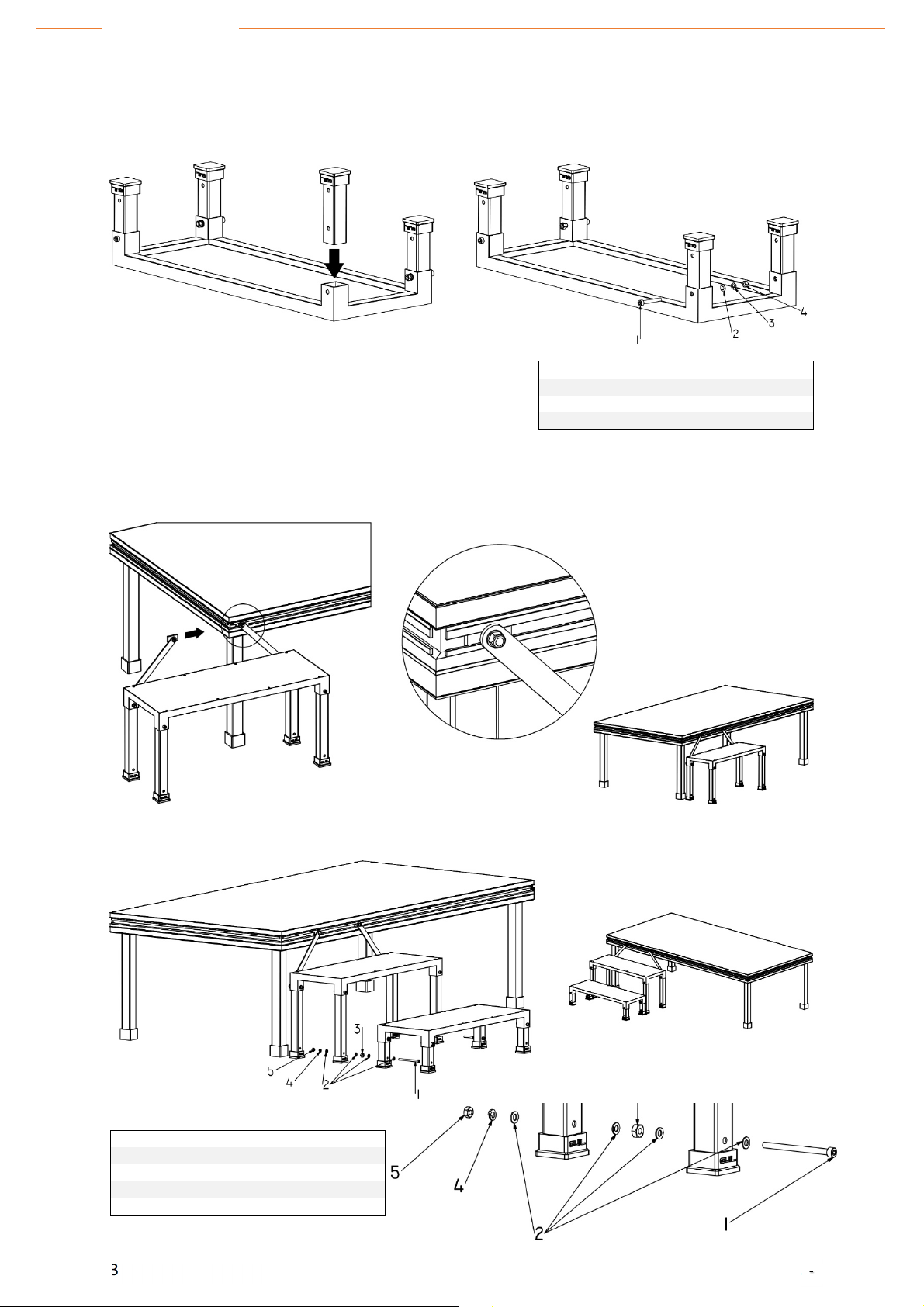

2.- Montar el resto de escalones.
Se colocan las patas y se fijan con la tornillería incluida.
1 TORNILLO DIN912 M08x55
ARAND LA DIN125 M08
3 ARAND LA DIN127 M08
4 TU RCA DIN985 M08
3.- Colocar el sistema de anclaje del escalón más alto a la tarima. Para ello:
3.1.- Introducir la pletina por la guía del marco de la tarima y ajustar la tornillería.
4.- Unir los escalones entre sí hasta que la escalera esté montada.
1 TORNILLO DIN912 M08x110
ARAND LA DIN125 M08
3 TU RCA DIN934 M10
4 ARAND LA DIN 127 M08
5 TU RCA DIN985 M08

GUIL – ref. CF
www.guil.es - GUIL - 4
MANTENIMIENTO
•Después de cada uso, desmonte la escalera siguiendo el proceso inverso al de su montaje.
•Mantenga la escalera limpia y seca.
•Almacénela en un lugar seco y protegido de la intemperie.
•Inspeccione los bordes en busca de cantos o aristas cortantes.
•Realice una inspección visual y compruebe periódicamente que la escalera se encuentra en
buen estado.
•Compruebe los sistemas de unión y fijación y asegúrese de que no falta ningún componente
y de que éstos están en buenas condiciones.
•Reemplace de manera inmediata cualquier parte desgastada, doblada o rota para prevenir
cualquier tipo de daño o accidente.
GARANTÍA
Las escaleras ECF están garantizadas contra todo defecto de fabricación por un periodo de 24 meses
fecha factura. Dicha garantía cubre exclusivamente la reposición de las partes defectuosas; mano
de obra y gastos de envío serán a cargo del cliente. GUIL
®
no se hará responsable de los daños
de cualquier naturaleza que pudieran derivarse de una inadecuada utilización. La garantía no cubre
el desgaste normal de las escaleras.
GUIL
®
no se hará responsable por daños personales ni daños materiales que pudieran derivarse
de negligencia, uso o mantenimiento incorrecto.
EL FABRICANTE:

GUIL – ref. CF
5 www.guil.es - GUIL -
INDEX
INTRODUCTION ....................................................................................................................................... 5
USER’S OBLIGATIONS .............................................................................................................................. 5
PRODUCT SPECIFICATIONS ...................................................................................................................... 5
SET-UP INSTRUCTIONS ............................................................................................................................ 6
MAINTENANCE ........................................................................................................................................ 8
GUARANTEE ............................................................................................................................................. 8
REPLACEMENT PARTS LIST ...................................................................................................................... 9
INTRODUCTION
Thank you for having chosen a GUIL
®
modular aluminium stair. Your stair has been examined and
checked before leaving our premises to ensure it is in absolutely perfect condition.
This manual has been designed to help the user to have a better understanding of this product and
facilitate its use. Please read the specifications and set-up instructions before beginning, to ensure
an easy, safe and proper use of the modular aluminium stair.
GUIL
®
has made every effort to ensure an easy and quick set-up of a quality product that will
provide you years of trouble free service. If any doubt or problem should arise do not hesitate to
contact the manufacturer GUIL
®
.
USER’S OBLIGATIONS
veryone involved with the installation and maintenance of this modular aluminium stair must:
-Be sufficiently qualified or experienced.
-Follow the instructions given in this manual.
-Keep this manual for the entire service life of the product.
-If this manual is misplaced please contact your dealer or the manufacturer (GUIL
®
).
PRODUCT SPECIFICATIONS

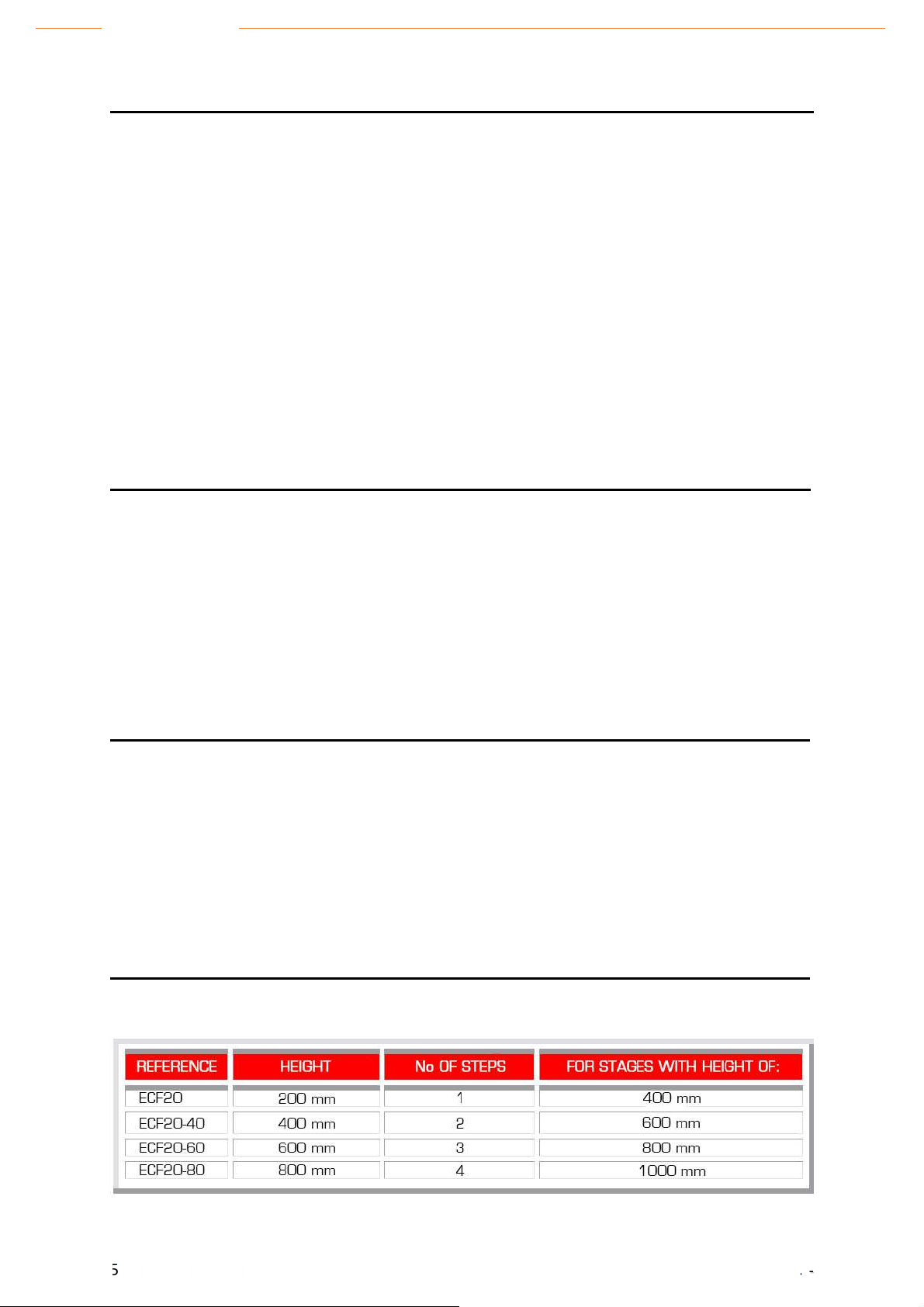

Modular aluminium stairs from 1 to 4 steps for stage heights of 400 to 1000 mm.

GUIL – ref. CF
www.guil.es - GUIL - 6
Steps are manufactured with phenolic plywood panel with a non-slip surface and aluminium profile
frame. They have a heavy-duty 300 x 800 mm frame and 4 fixed height legs per step.
ach ECF stair is supplied complete with the connectors needed to attach the step to the stage and
nuts and bolts to fix the steps to each other.
SET-UP INSTRUCTIONS
1.- Firstly assemble the tallest step (the one that will be attached to the platform).
For this step, insert the longest legs into the leg sockets.
1.1.- On the front side, you must only install the provided bolts, washers and nuts as per the
diagram below to secure the legs in place.
1 SCR W DIN912 M08x55
WASH R DIN125 M08
3 WASH R DIN127 M08
4 NUT DIN985 M08
1.2.- On the back side, you must also install the connectors that join the stair to the platform,
as per the diagram below.
1 NUT DIN985 M08
WASH R DIN127 M08
3 WASH R DIN125 M08
4 NUT DIN934 M10
5 SCR W DIN912 M08X070

GUIL – ref. CF
7 www.guil.es - GUIL -

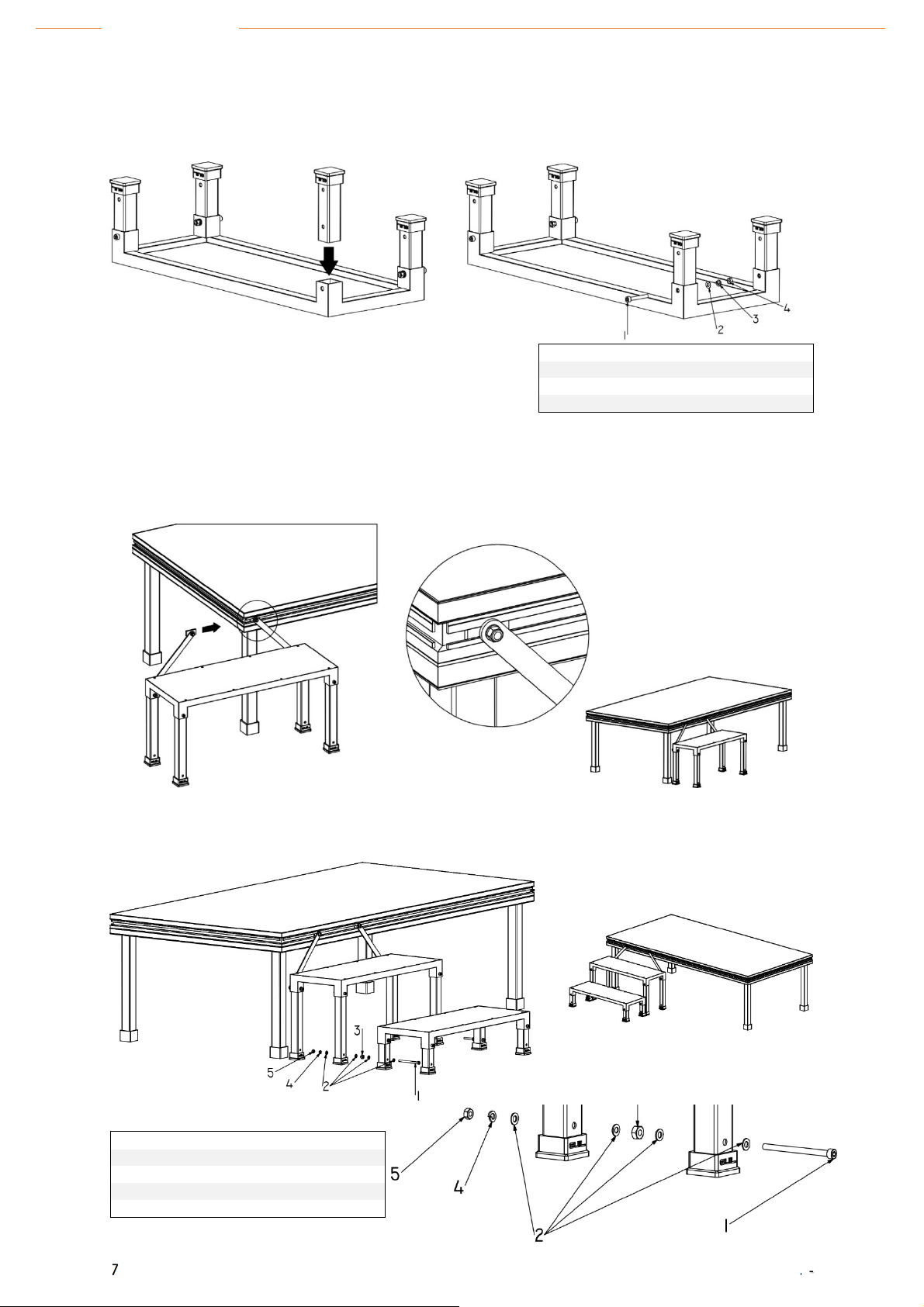

2.- Assemble the rest of the steps.
Insert the legs and secure them with the bolts, washers and nuts provided.
1 SCR W DIN912 M08x55
WASH R DIN125 M08
3 WASH R DIN127 M08
4 NUT DIN985 M08
3.- Fixing the step connectors on the highest step to the platform. To do this:
3.1.- Insert the metal plates into the platform rail and once in the required position, tighten
the nut to secure them in place.
4.- Join the legs of each step using the provided hardware, until all the steps are in place to form the
stair.
1 SCR W DIN912 M08x110
WASH R DIN125 M08
3 NUT DIN934 M10
4 WASH R DIN 127 M08
5 NUT DIN985 M08

GUIL – ref. CF
www.guil.es - GUIL - 8
MAINTENANCE
•After each use, disassemble the modular stair following the above instruction in reverse
order.
•Keep the stair clean and dry.
•Store it in a dry place, protected from outdoor conditions.
•Check all the parts for any sharp edges and repair if any are found.
•Carry out a visual inspection and regularly check that the modular stair is in perfect working
condition.
•Inspect the connectors ensuring there are no missing parts and that they are in good working
condition.
•Immediately replace any worn, broken or bent parts to prevent accidents or injuries.
GUARANTEE
ECF modular aluminium stairs are guaranteed for 24 months after the date stated on the invoice for
all manufacturing defects. This guarantee exclusively covers the replacement of the defective parts;
labour and freight costs will always be paid by the customer. Under no circumstances will GUIL
®
take responsibility for damage caused by incorrect use of any of our products. The guarantee does
not cover normal wear and tear of the product.
GUIL
®
is not liable for personal injury or material damage resulting from negligence or incorrect
use, adaptation or maintenance of the stairs.
THE MANUFACTURER:

GUIL – ref. CF
9 www.guil.es - GUIL -
PIEZAS DE REPUESTO / REPLACEMENT PARTS LIST
Para la obtención de piezas de repuesto, contacte con su distribuidor o con el fabricante (GUIL
®
).
A continuación se muestran los planos de despiece para facilitar la tarea de la reposición de piezas.
To obtain replacement components please contact your distributor or the manufacturer (GUIL
®
).
To help with knowing which part is needed, find the exploded view drawings of the components
below.
SCAL RA MODULAR 1 SCALON / MODULAR ST P (ref. CF20)
NUM
REF
DENOMINACION / DESCRIPTION
CANT/QTY
1
ECF
MODULO DE 800X300 MM
1
2
PTA4
-
F/ 0
PATA FIJA DE 40X4
0 MM (ALTURA 00 MM)
4
3
000 599
PLETINA 338
–
MOD
4
000 600
ANCLAJE AN
-
ECT
5
0000450
TORNILLO DIN91 M08X055 8.8 ZN
6
0000095
ARANDELA DIN1 5 M08 ZN
6
7
0000663
ARANDELA DIN1 7 M08 ZN
4
8
000 849
TUERCA DIN934 M08 ZN
9
0000080
TUERCA DIN985 M08 ZN
4
10
000033
TUERCA DIN934 M10 ZN
11
000 850
TORNILLO DIN91 M08X070 8.
8 ZN

GUIL – ref. CF
www.guil.es - GUIL - 10
SCAL RA MODULAR 2 SCALON S / MODULAR 2-ST P STAIR
(ref. CF20-40)
NUM
REF
DENOMINACION / DESCRIPTION
CANT/QTY
1
ECF
MODULO DE 800X300 MM
2
PTA4
-
F/ 0
PATA FIJA DE 40X40 MM (ALTURA 00 MM)
4
3
PTA4
-
F/40
PATA FIJA
DE 40X40 MM (ALTURA 400 MM)
4
4
0000450
TORNILLO DIN91 M08X055 8.8 ZN
6
5
0000095
ARANDELA DIN1 5 M08 ZN
18
6
0000663
ARANDELA DIN1 7 M08 ZN
10
7
000 849
TUERCA DIN934 M08 ZN
8
8
000 851
TORNILLO DIN91 M08X110 8.8 ZN
9
000033
TUERCA DIN934 M10
ZN
4
10
0
00 850
TORNILLO DIN91 M08X070 8.8 ZN
11
0
000080
TUERCA DIN985 M08 ZN
4
12
000 600
ANCLAJE AN
-
ECT
13
000 599
PLETINA 338
–
MOD

GUIL – ref. CF
11 www.guil.es - GUIL -

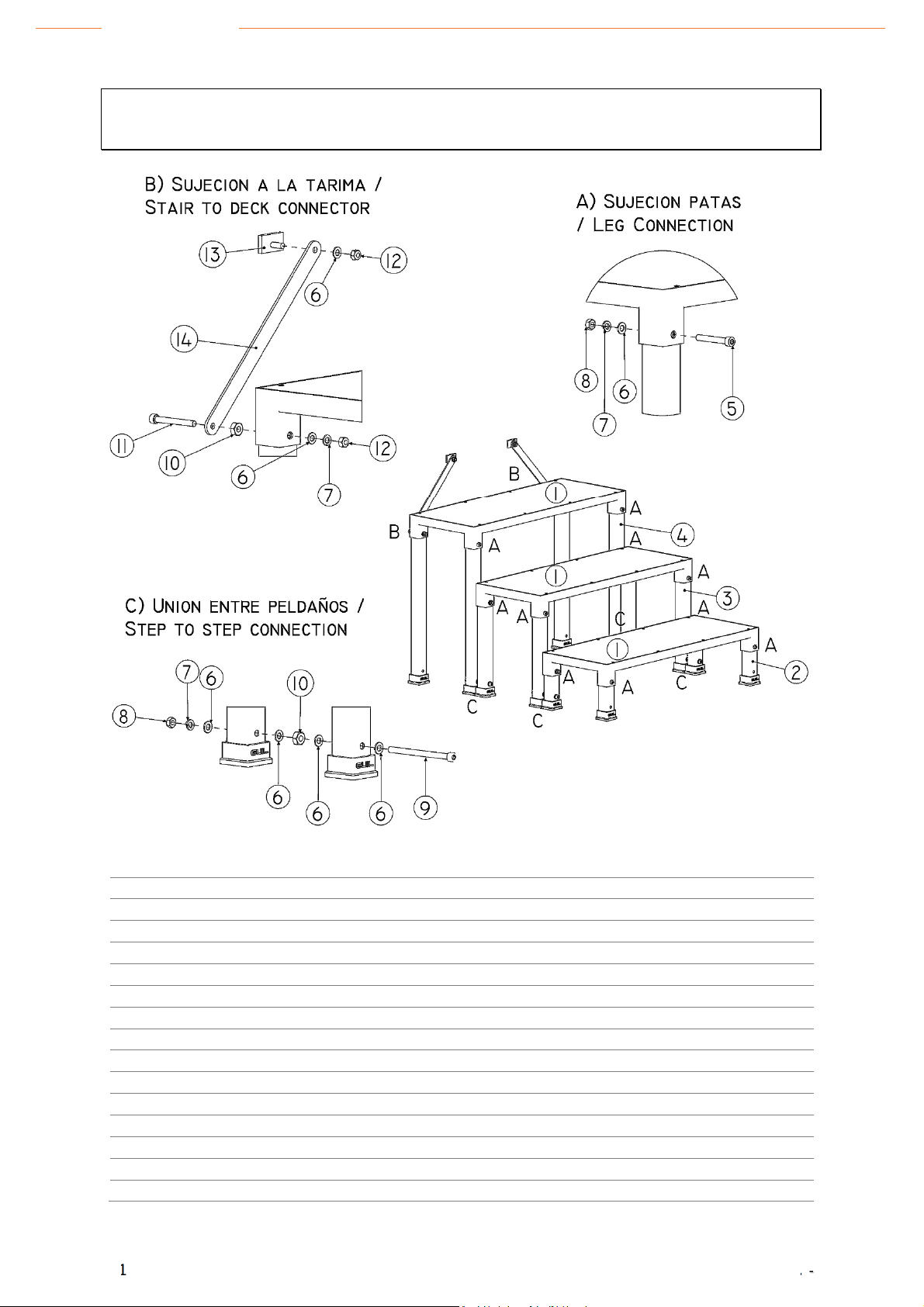

SCAL RA MODULAR 3 SCALON S / MODULAR 3-ST P STAIR
(ref. CF20-60)
NUM
REF
DENOMINACION
/ DESCRIPTION
CANT/QTY
1
ECF
MODULO DE 800X300 MM
3
2
PTA4
-
F/ 0
PATA FIJA DE 40X40 MM (ALTURA 00 MM)
4
3
PTA4
-
F/40
PATA FIJA DE 40X40 MM (ALTURA 400 MM)
4
4
PTA4
-
F/60
PATA FIJA DE 40X40 MM (ALTURA 600 MM)
4
5
0000450
TORNILLO DIN91 M08X055 8.8 ZN
1
0
6
0000095
ARANDELA DIN1 5 M08 ZN
30
7
0000663
ARANDELA DIN1 7 M08 ZN
16
8
000 849
TUERCA DIN934 M08 ZN
14
9
000 851
TORNILLO DIN91 M08X110 8.8 ZN
4
10
000033
TUERCA DIN934 M10 ZN
6
11
000 850
TORNILLO DIN91 M08X070 8.8 ZN
12
0000080
TUERCA DI
N985 M08 ZN
4
13
000 600
ANCLAJE AN
-
ECT
14
000 599
PLETINA 338
–
MOD

GUIL – ref. CF
www.guil.es - GUIL - 1

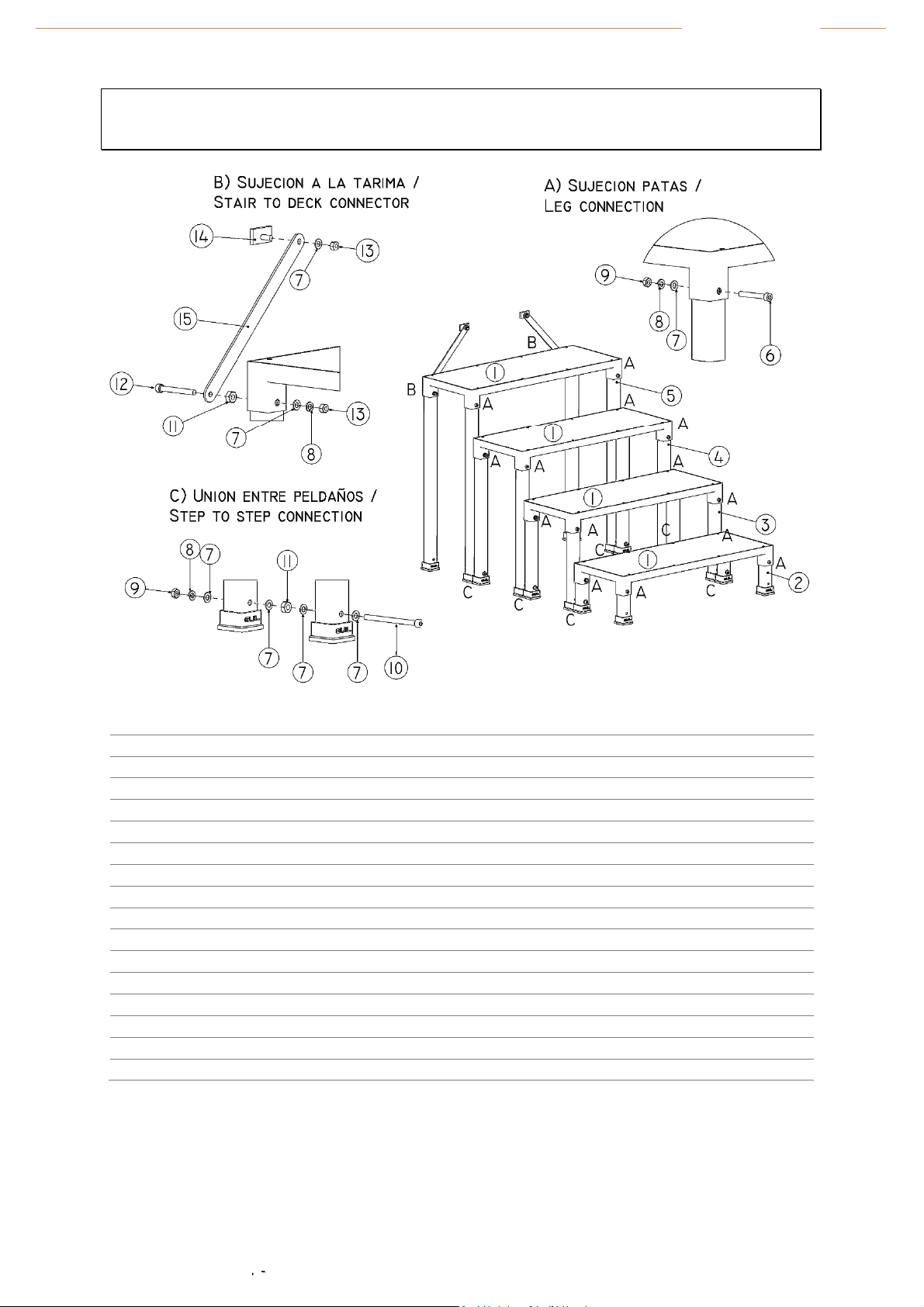

SCAL RA MODULAR 4 SCALON S / MODULAR 4-ST P STAIR
(ref. CF20-80)
NUM
REF
DENOMINACION / DESCRIPTION
CANT/QTY
1
ECF
MODULO DE 800X300 MM
4
2
PTA4
-
F/ 0
PAT
A FIJA DE 40X40 MM (ALTURA 00 MM)
4
3
PTA4
-
F/40
PATA FIJA DE 40X40 MM (ALTURA 400 MM)
4
4
PTA4
-
F/60
PATA FIJA DE 40X40 MM (ALTURA 600 MM)
4
5
PTA4
-
F/80
PATA FIJA DE 40X40 MM (ALTURA 800 MM)
4
6
0000450
TORNILLO DIN91 M08X055 8.8 ZN
14
7
0000095
ARAN
DELA DIN1 5 M08 ZN
4
8
0000663
ARANDELA DIN1 7 M08 ZN
9
000 849
TUERCA DIN934 M08 ZN
0
10
000 851
TORNILLO DIN91 M08X110 8.8 ZN
6
11
000033
TUERCA DIN934 M10 ZN
8
12
000 850
TORNILLO DIN91 M08X070 8.8 ZN
13
0000080
TUERCA DIN985 M08 ZN
4
1
4
000 600
ANCLAJE AN
-
ECT
15
000 599
PLETINA 338
–
MOD

GUIL – ref. CF
13 www.guil.es - GUIL -
PATA FIJA D 40X40 MM / 40X40 MM FIX D H IGHT L G (ref. PTA4-F)
R F
ALTURA D L
P LDAÑO / ST P
H IGHT
PTA4-F/20 200 mm
PTA4-F/40 400 mm
PTA4-F/60 600 mm
PTA4-F/80 800 mm

www.guil.es - GUIL - 14

GUIL
P.I. La Creu C/ Ismael Tomás Alacreu 28 46250 L’Alcúdia (VAL NCIA) SPAIN
Tel: + 34. 96 299 65 00 Fax: + 34. 96 254 08 33
www.guil.es [e-mail]
Fecha de edición de este anexo / Annex edition date: 08/2018
