MANUALE UTENTE
USER MANUAL
LCD IDTV MHP

IT
PRECAUZIONI DI SICUREZZA 1
CONSIGLI D’USO 2
INSTALLAZIONE 3
SUPPORTI – PRIMA ACCENSIONE 3
CONNETTORI D’INGRESSO SEGNALE 3.1
CABLAGGI 3.2
COMANDI 4
TASTIERA LOCALE – SMART CARD 4
TELECOMANDO 4.1
OPERAZIONI DI BASE 5
COLLEGARE UN VCR 5.1
COLLEGARE UN DVD 5.2
SPECIFICHE MODI RGB (PC E DVI) 5.3

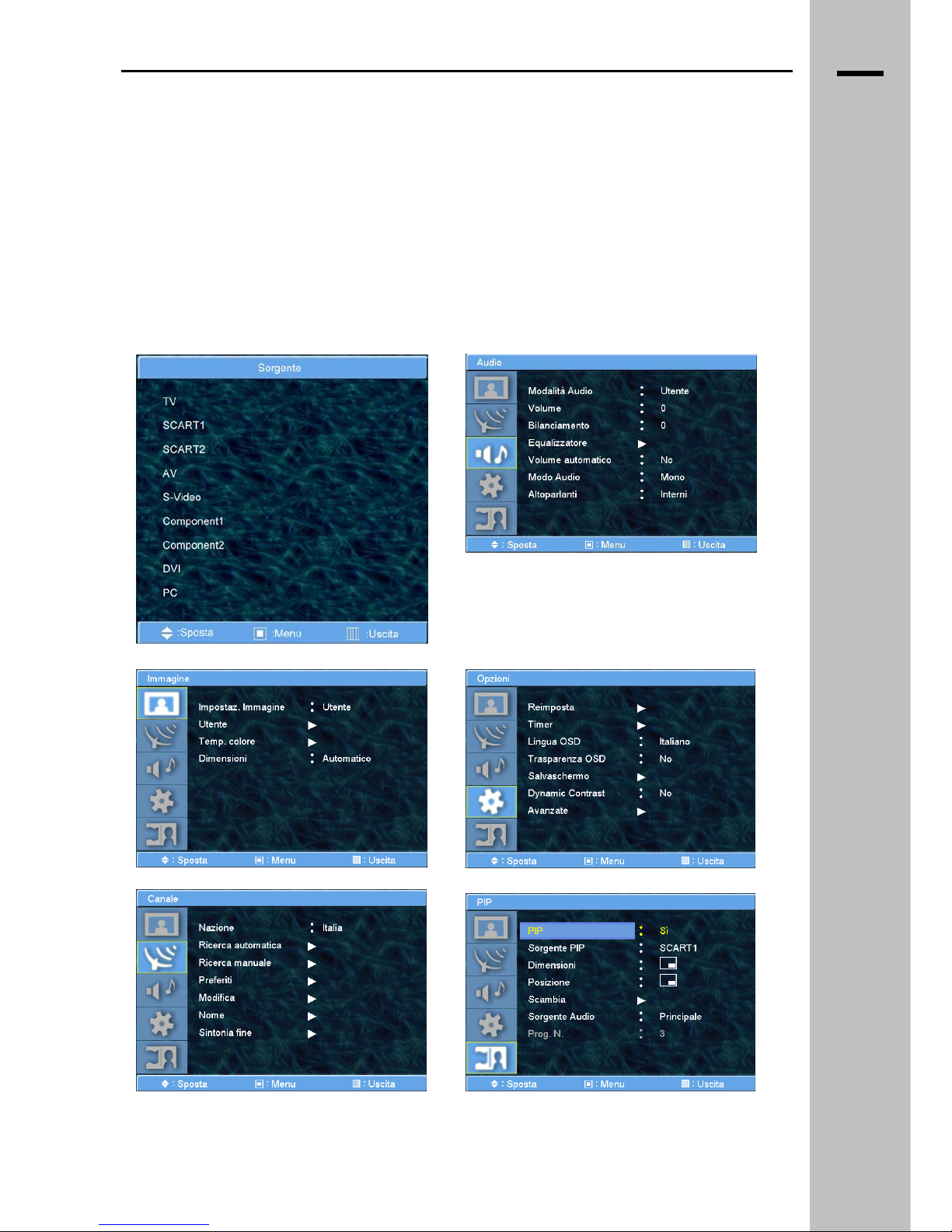

STRUTTURA OSD FLAT TV 6

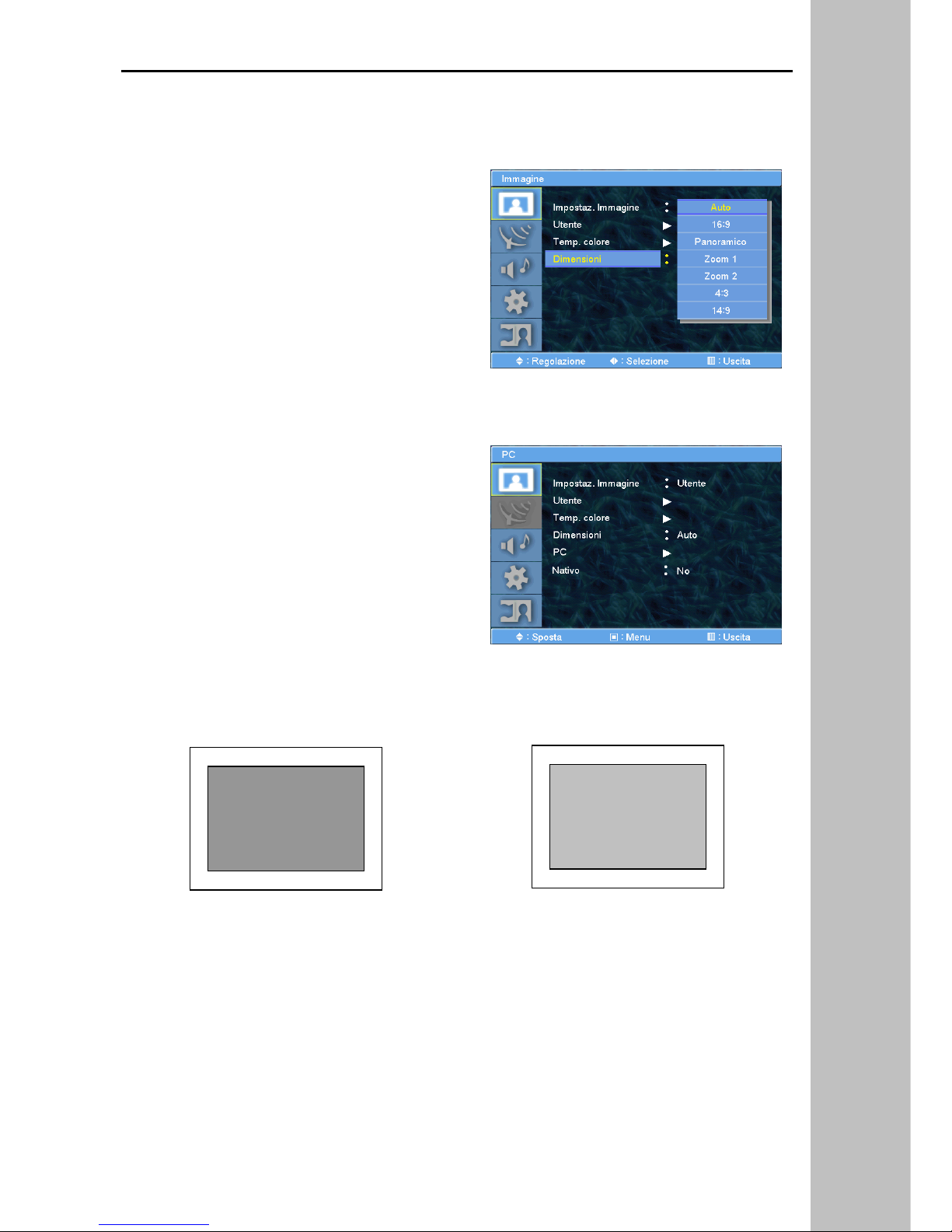

IMMAGINE (TV E VIDEO) 6.1
IMMAGINE(PC) 6.2
INDICE
NATIVO 6.4
AUDIO 6.5
OPZIONI –TIMER – SALVASCHERMO 6.6
RICERCA CANALI 6.7
PIP 6.8
OSD MODULO DIGITALE TERRESTRE 7
INTERFACCIA UTENTE 7
STRUTTURA OSD - TIMER 7.3
GESTIONE CANALI - LISTE 7.4
BLOCCO BAMBINI 7.5
PERSONALIZZAZIONE 7.6
INSTALLAZIONE 7.7
EPG (GUIDA ELETTRONICA) 7.10
MANUTENZIONE - TRASPORTO 8
CARATTERISTICHE TECNICHE 9
CONNETTORI 9.3
RISOLUZIONE PROBLEMI 10
ACCESSORI 11
DIAGRAMMA COLLEGAMENTI 12
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1

IT
PRECAUZIONI PER LA SICUREZZA
Questo monitor è stato progettato e costruito a regola d’arte, nel rispetto delle direttive Europee
89/336/CEE, 73/23/CEE modificato dalla 93/68/CEE per quanto riguarda la sicurezza e la
soppressione dei radiodisturbi . Seguire le istruzioni e le precauzioni per l’uso; un utilizzo improprio o
scorretto dell’apparecchio potrebbe causare rischi d’incendio o pericolo di folgorazione.
PRECAUZIONI DI SICUREZZA
Alimentazione:
L’apparecchio è costruito secondo la norma di sicurezza in Classe 1; deve essere collegato alla rete
d’alimentazione a 230V∼e ad un collegamento di terra efficiente, per mezzo del cordone di rete dato in
dotazione o d’altro equivalente omologato, adatto nel paese d’utilizzazione.
Non utilizzare l’apparecchio se non è disponibile una presa di rete conforme alle normative, provvista
di messa a terra.
Evitare di danneggiare il cordone d’alimentazione avendo cura che non venga schiacciato, calpestato,
inciso oppure strappato.
Per separare l’apparecchio dalla rete elettrica distaccare il cordone dalla presa di corrente.
Peso:
Visto il peso dell’apparecchio (Vedi caratteristiche tecniche del modello) per l’installazione e la
movimentazione sono necessarie due persone.
ATTENZIONE:
Si raccomanda di installare l’apparecchio utilizzando esclusivamente gli appositi accessori e
seguendo le istruzioni riportate nei relativi capitoli.
Un’installazione precaria, eseguita senza utilizzare gli accessori di serie, può essere causa di
facile caduta dell’apparecchio, con conseguenti gravi danni allo stesso, pericolo d’incendio e di
salvaguardia dell’incolumità personale.
Ubicazione: l’apparecchio va utilizzato in ambienti interni. Evitare l’esposizione all’umidità, al gelo, alla
pioggia ed agli agenti corrosivi.
Se l’escursione termica fra il luogo di provenienza dell’apparecchio ed il sito d’installazione previsto è
molto alta, assicurarsi di attendere almeno 15 minuti prima di procedere con la prima accensione, per
evitare fenomeni di condensa.
Evitare l’introduzione di liquidi dalle feritoie di areazione.
Consentire un’adeguata ventilazione dell’apparecchio e non ostruire le feritoie d’areazione.
Non posizionare in vicinanza di fonti di calore e mantenere una distanza di almeno 10 cm. da altri
apparecchi elettrici.
In caso di:
- Caduta o ribaltamento
- Immersione in liquidi, penetrazione di liquidi od esposizione ad elevata umidità o condensa;
- Danni dovuti ad urti;
- Danneggiamento del connettore di rete o del cordone di rete;
- Forte degrado nelle prestazioni o guasto;
Non accendere l’apparecchio ed inviarlo ad un Centro d’Assistenza autorizzato.
Non aprire l’apparecchio in nessuna occasione; in caso di guasto o per la manutenzione, rivolgersi ai
Servizi Autorizzati, che garantiscono l’impiego di ricambi originali ed il mantenimento del livello di
qualità e sicurezza d’origine. L’apparecchio non contiene parti di ricambio o punti di regolazione interni
manipolabili dall’utilizzatore. La sostituzione di parti contenute nell’apparecchio, cui sono affidate le
caratteristiche di sicurezza dello stesso, con parti di ricambio non originali, può generare pericolo
d’incendio o di folgorazione e può comprometterne le prestazioni.
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 1

IT
Compatibilità elettromagnetica (Radio disturbi)
L’apparecchio è stato costruito in conformità alla direttiva Europea 89/336/CEE modificata dalla
93/68/CEE.
PRECAUZINE DI SICUREZZA
Conformità a regole Nazionali
Monitor provvisto di ricevitore TV assemblato nella CEE nel rispetto delle disposizioni contenute
nell’art. 1 del D.M. 26-03-1992 ed al D.M. 28-08-1995 numero 548.
Questo prodotto è conforme alla Direttiva EU 2002/96/EC
Il simbolo del cestino barrato riportato sull’apparecchio indica che il
prodotto, alla fine della propria vita utile, devono essere trattato
separatamente dai rifiuti domestici, deve essere conferito in un centro di
raccolta differenziata per apparecchiature elettriche ed elettroniche oppure
riconsegnato al rivenditore al momento dell’acquisto di una nuova
apparecchiatura equivalente. L’utente è responsabile del conferimento
dell’apparecchio a fine vita alle appropriate strutture di raccolta. L’adeguata
raccolta differenziata per l’avvio successivo dell’apparecchio dimesso al
riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile
contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e
favorisce il riciclo dei materiali di cui è composto il prodotto. Pe
r
informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi
al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato
l’acquisto.
Precauzioni per l’ambiente:
Ogni apparecchio è munito di telecomando alimentato a pile. Si raccomanda di non disperdere le pile
esaurite nell’ambiente, ma di smaltirle negli appositi contenitori, secondo le norme vigenti localmente.
Nel caso di caduta dell’apparecchio e di conseguente rottura del pannello foto emittente in esso
contenuto, inviare l’apparecchio nel suo imballo originale ad un Centro d’Assistenza, che provvederà a
smaltire il pannello infranto. Non disperdere gli imballi nell’ambiente, ma conservarli per il trasporto
dell’apparecchio che deve essere assolutamente salvaguardato da cadute e sollecitazioni meccaniche
lungo l’asse frontale.
Portata del fusibile:
Questo monitor è stato progettato per funzionare a 230V∼protetto da un fusibile.
Avvertenze generiche:
La luce emessa dal pannello decresce gradualmente nell’uso a lungo termine a causa del normale
degrado delle lampade.
Questa evenienza non è coperta da garanzia.
Altezza:
Il monitor funziona normalmente entro i 2000 metri di altitudine. Oltre tale quota si possono presentare
problemi funzionali.
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 1.1

IT
CONSIGLI D’USO:
Per una visione confortevole porsi ad una distanza pari a circa tre volte la larghezza dello schermo:
una visione troppo ravvicinata potrebbe produrre fenomeni d’affaticamento visivo.
Nel caso di brevi interruzioni di rete (inferiori a 1-2sec.), può essere necessario spegnere e riaccendere
l’apparecchiatura agendo sull’interruttore di accensione posto vicino al cavo di rete.
CONSIGLI D’USO
AVVERTENZA
Le informazioni e le caratteristiche specificate in questo manuale possono variare senza
preavviso. Il costruttore non si assume nessuna responsabilità per qualsiasi conseguenza
derivante dalla incompletezza delle informazioni qui contenute.
ATTENZIONE
Conservare il certificato di garanzia che riporta il modello dell’apparecchio per poterlo
comunicare al Servizio di Assistenza in caso di guasto dell’apparecchio
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 2

IT
INSTALLAZIONE
SUPPORTI
Il monitor è stato progettato per essere fissato, tramite appositi supporti, a muro o in appoggio
(opzionali).
Sono quindi disponibili diversi tipi di supporto secondo le specifiche esigenze:
♦ A muro fisso
♦ In appoggio su tavolo, con basamento
♦ In appoggio su tavolo, con piedini
Le specifiche e le istruzioni di montaggio per i diversi tipi di fissaggi sono fornite con i supporti stessi.
INSTALLAZIONE
Per tutte le operazioni d’installazione e movimentazione del monitor è richiesta la partecipazione di
almeno due persone.
PRIMA ACCENSIONE
1. Collegare il cavo di antenna terrestre.
2. Collegare il cavo telefonico alla porta del modem.
3. Collegare il cordone di rete elettrica.
4. Accendere l’apparecchio usando l’interruttore principale posto vicino al cordone di
alimentazione, apparirà il menu di scelta della nazione
5. Selezionare con i tasti S/ Tla nazione in cui si risiede (Italia) e premere OK per confermare.
6. Apparirà il menu di Ricerca dei canali TV analogici.
7. Selezionare INIZIO e premere OK. Il vostro TV inizierà la ricerca automatica delle stazioni
disponibili che verranno automaticamente memorizzate. Questa operazione richiederà qualche
minuto.
8. Una volta completata la sintonia dei canali analogici, verrà chiesto di selezionare la lingua.
9. L’apparecchio successivamente visualizzerà la sorgente TV digitale, per la sintonia automatica
dei canali digitali. Premere OK.
10. Una volta completata la sintonia dei canali digitali, confermare il salvataggio dei dati premendo
OK.
11. Per modificare l’ordine di memorizzazione dei canali riferirsi ai paragrafi 6.7 e 7.4.
ATTENZIONE:
Si raccomanda di installare l’apparecchio utilizzando esclusivamente gli appositi accessori e seguendo
scrupolosamente le istruzioni riportate negli specifici capitoli.
Un’installazione precaria, eseguita senza utilizzare gli accessori di serie, può essere causa di facile
caduta del monitor, con conseguenti gravi danni all’apparecchio stesso, pericolo d’incendio e
salvaguardia dell’incolumità personale.
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 3

IT
4 5 6 7 8 9 10 11 12 13
__________________________________________________________________________________________

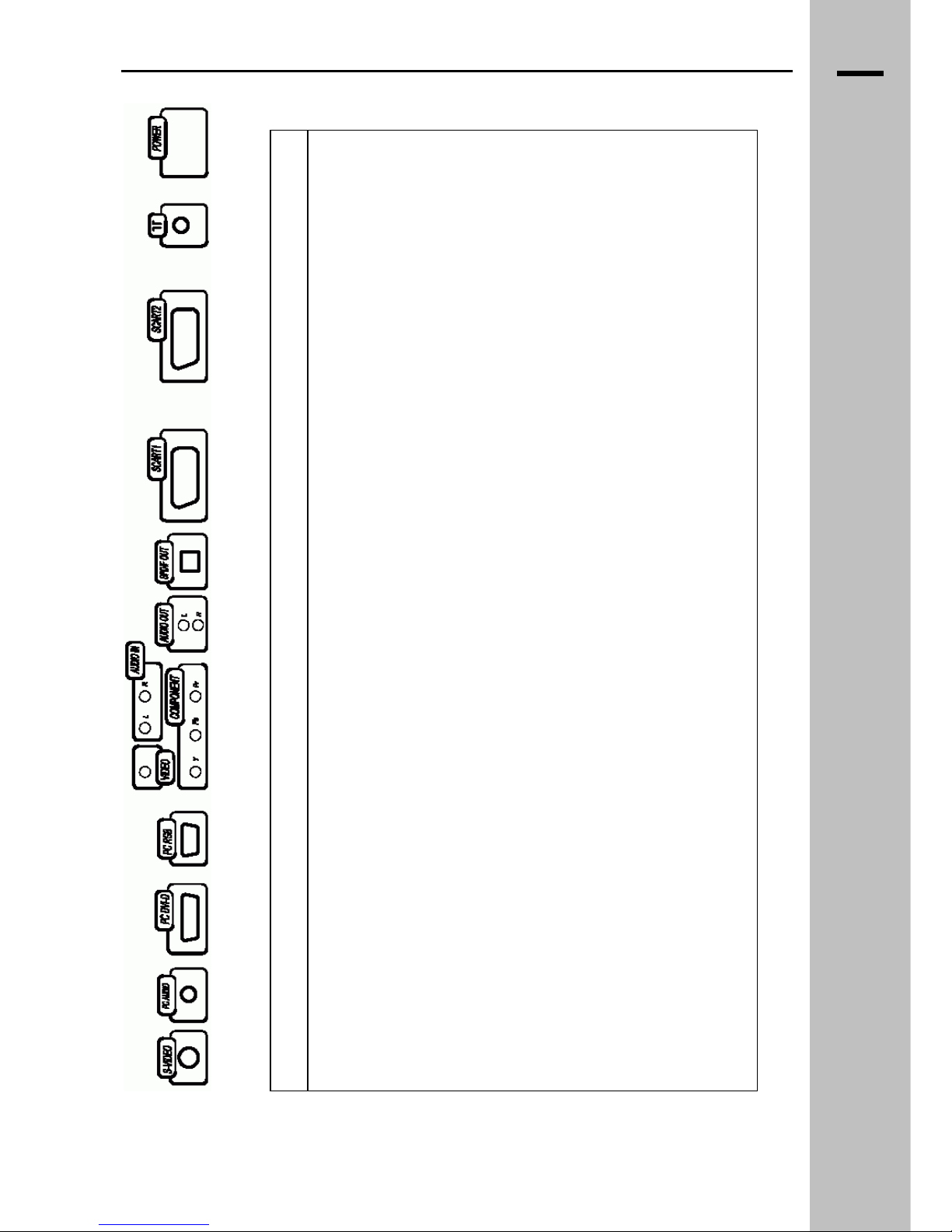

CONNETTORI
.
1 2 3
DESCRIZIONE DELLE CONNESSIONI DISPONIBILI 1 – S-VIDEO Connettore SVHS 2 – AUDIO per PC DVI/RGB Connettore Jack 3.5mm per canale destro e sinistro: ingresso audio PC DVI-D (3) o PC RGB(4) 3 – PC DVI-D Connettore standard DVI (ingresso RGB-PC Digitale) 4 – PC RGB Connettore standard (ingresso RGB-PC analogico) tipo D-SUB 15 poli 5 – Video Connettore RCA ingresso video CVBS 6 – Component 3 Connettori RCA ingresso Y Pb Pr / Y Cb Cr 7 – Audio per video analogici 2 Connettori RCA ingresso audio canale destro e sinistro per ingressi CVBS (5), S-VIDEO (1), Component (6)
8 – Uscita LINE OUT 2 Connettori RCA uscita audio canale destro e sinistro. 9 – Uscita audio SPDIF Uscita digitale ottica SPDIF 10 – Scart1 Connettore audio/video SCART 21 poli (SCART RGB) 11 – Scart2 Connettore audio/video SCART 21 poli. 12 – TV Presa coassiale per collegamento antenna TV terrestre. 13 – Connettore di rete Spina di tipo IEC/CEE222, da collegarsi alla rete tramite il cordone di rete dato in dotazione.
LCD IDTV MHP – Rev. 1.1 3.1

IT
Collegamento cablaggi
Dopo aver posizionato l’apparecchio, procedere ai collegamenti dei vari segnali d’ingresso :
ANTENNA TV: Connettore per cavo antenna terrestre (12).
PC DVI: Connettore per segnali DVI-D all’ingresso (3), AUDIO all’ingresso (2).
PC RGB: Connettore PC VGA all’ingresso (4), AUDIO PC all’ingresso (2)
Component: Connettori RCA (Y,Pb,Pr) (6), AUDIO all’ingresso (7).
S-VIDEO: Connettore S-Video all’ingresso (1), AUDIO all’ingresso (7).
Scart 1: Connettore SCART all’ingresso (6).
SCHEMA COLLEGAMENTI
Scart 2: Connettore SCART all’ingresso (7).
AV: Connettore RCA all’ingresso (5), AUDIO all’ingresso (7).
Presa di rete: Connettore per cavo rete (13).
Line out: Connettori RCA all’uscita AUDIO (8).
SPDIF: Connettore per fibra ottica a impianto Home Theatre all’ingresso (9).
Accendere il monitor utilizzando l’interruttore principale situato vicino al cordone di alimentazione, il
monitor si porterà in modalità STAND-BY (LED rosso). Premere tasto STD-BY della tastiera locale o
del telecomando per accendere il televisore (il LED diventa verde).
In mancanza di un segnale valido in ingresso compare a video l’indicazione di segnale mancante.
Se l’ultima sorgente selezionata è stata quella relativa al Digitale Terrestre (DTV), attendere per
qualche secondo il caricamento del modulo MHP.
Controllo da telecomando
Il telecomando, fornito in dotazione, consente di accedere a tutte le funzioni del televisore.
Una volta entrati nel menù OSD, se non vengono effettuati ingressi di tastiera entro un certo tempo il
menù stesso si disabilita automaticamente.
* La SCART 1 è dotata di uscita video connessa sempre alla sorgente TV.
** La SCART 2 è dotata di uscita video programmabile (Auto, TV, DTV, Video)
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 3.2

IT
COMANDI

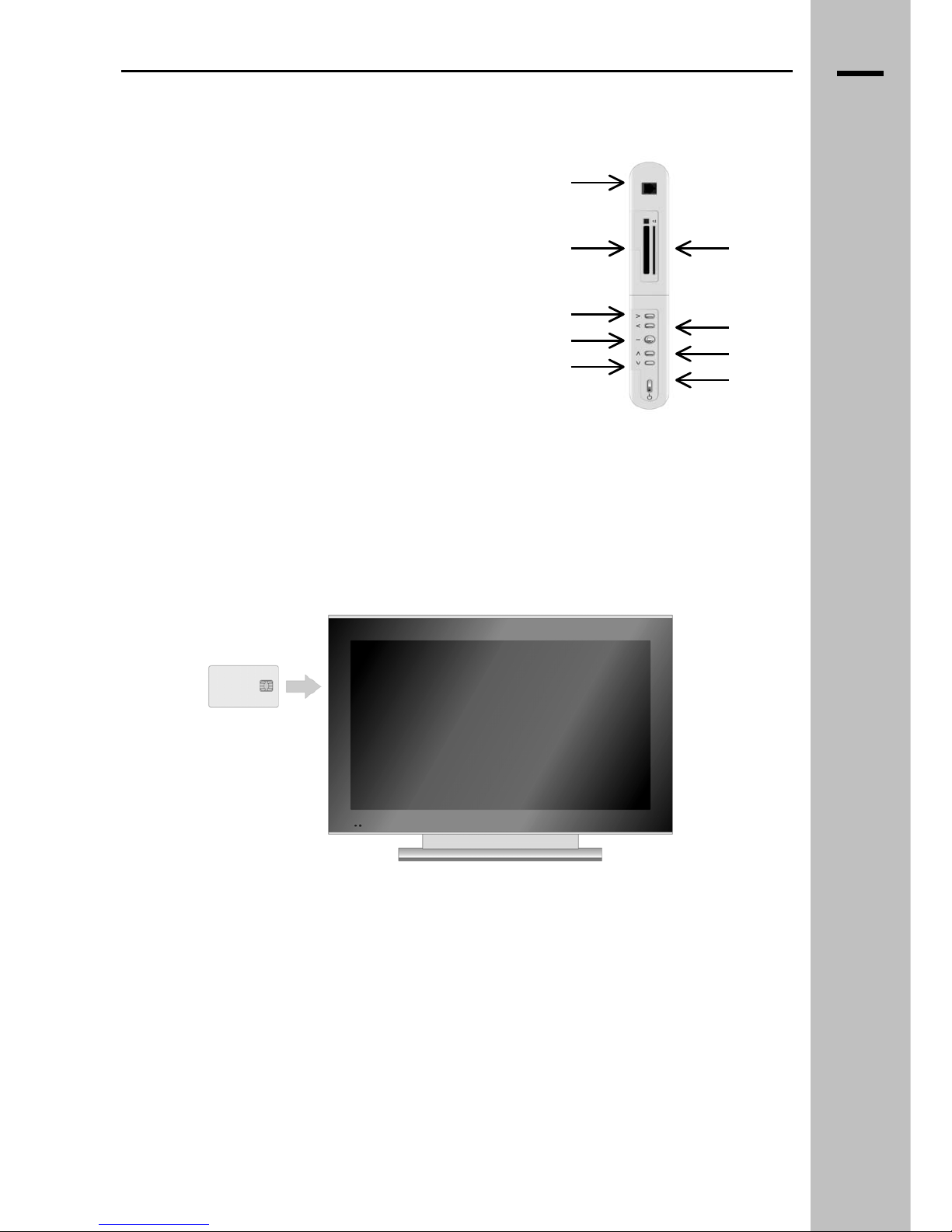

TASTIERA LOCALE
1
1. Connettore RJ-11 del modem per collegamento alla
rete telefonica
2. Slot per inserimento scheda Common Interface
3. Slot per inserimento Smart Card
2 3
4. Volume +
5. Volume –
6. Selezione sorgente
7. Programma +
4
8. Programma –
5
9. Stand-by / Accensione
6
7
TASTIERA LOCALE
8
9
SMART CARD
La Smart Card permette l’accesso ad alcuni servizi interattivi presenti sui canali digitali, e la decodifica
dei canali criptati (servizi Pay Per View presenti sul territorio).
Inserire delicatamente la Smart Card nell’apposita fessura: il chip deve essere rivolto verso l’utente
(vista frontale al televisore), mentre la freccia presente sulla carta indica il verso d’inserimento.
Per maggiori informazioni relative alla Smart Card fare riferimento al paragrafo 7.9.
Dato che la carta è fragile, si prega di seguire le seguenti precauzioni:
 Non piegare o torcere la carta
 Non esporre la carta a calore o alla luce solare diretta
 Una volta inserita la carta, lasciarla permanentemente nello slot
 Pulirla solamente con un fazzoletto soffice e asciutto
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 4

IT
TELECOMANDO
Il telecomando unico permette di controllare tutte le funzioni del Flat TV con integrato il modulo Digitale
Terrestre. Le funzionalità di alcuni tasti possono variare a seconda della sorgente video attiva.
POWER Accensione / spegnimento TV
SOURCE Menù selezione ingressi
MUTE Azzera il volume audio
TV / STATUS Informazione sulla sorgente visualizzata
PC / GREEN BUTTON Non attivo
MON Non attivo
BACK Programma / schermata precedente
APP DTV: Carica l’applicazione MHP
Altre sorgenti: non attivo
EPG DTV: Guida Elettronica alla
Programmazione
Altre sorgenti: non attivo
DTVm DTV: Accesso al menù del modulo
Digitale Terrestre MHP
Altre sorgenti: non attivo
CTRL / DVD menu Regolazioni video
SIZE / GUIDE Formato immagine
PICTURE / REC TV Impostazione tipo di immagine
SOUND / LIVE TV Modalità sonora
MENU Accesso al menù principale
TEXT Teletext (ON/MIX/OFF)
EXIT Uscita da menù o da sottomenù
INFO Informazione sulla sorgente
▲, ▼, ►, ◄Tasti direzione
OK Tasto di conferma
STILL Fermo immagine
PIP Seleziona modalità di PIP (Picture in
Picture)
FOCUS Modo PIP: seleziona focus e audio
principale o secondario
P + Seleziona programma successivo
P - Seleziona programma precedente
VOL + Aumenta il volume
VOL - Diminuisce il volume
RED / DELETE / PLAY Teletext/MHP RED
GREEN / SKIP / REW Teletext/MHP GREEN
YELLOW / INSERT / FWD Teletext/MHP YELLOW
BLUE / REPLACE / STOP Teletext/MHP BLUE
TXT ? / MTS / REC Teletext info / Selezione canale audio
TXT stop / SLEEP / REPLAY Teletext stop / Selezione tempo
autospegnimento
TXT i / TIME / SKIP Teletext index / Visualizza orario attuale
TXT zoom / PREPG / PAUSE Teletext zoom / Ultimo canale
selezionato
0..9 Tastiera numerica
DTV / ALPHA DTV: visualizza Lista Canali digitali
Altre sorgenti: seleziona sorgente DTV
-/-- / CLEAR TV: Abilita selezione canali a due cifre
DTV: visualizza finestra Opzioni canale
Altre sorgenti: non attivo
TELECOMANDO
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 4.1

IT
OPERAZIONI DI BASE
Accensione e spegnimento monitor TV
Una volta inserito il cordone della corrente elettrica, il TV si troverà in una condizione di ACCESO (led
verde) o di STAND-BY (led rosso) a seconda dell’ultimo stato di funzionamento prima dello
spegnimento (funzione di memoria di stato). Se il dispositivo si trova in stato di STAND-BY sarà
necessario premere il tasto ”Power” del telecomando o i tasti “SOURCE” o“STD-BY” della tastiera
locale per visualizzare l’immagine.
Led frontale:
ROSSO STAND-BY
VERDE FISSO ACCESO
OPERAZIONE DI BASE
Selezione programmi TV/DTV
L’apparecchio è dotato di due sintonizzatori TV, uno per il segnale TV Analogico (sorgente TV) e uno
per il segnale Digitale Terrestre (sorgente DTV).
1. Assicurarsi che l’apparecchio sia in funzione TV o DTV (tasto SOURCE da telecomando o da
tastiera locale)
2. Usare i tasti (P+) o (P-) del telecomando oppure (▲) o (▼) della tastiera locale o un tasto
numerico per selezionare un programma televisivo.
Volume audio
Usare i tasti (VOL+) o (VOL-) del telecomando oppure (◄) o (►) della tastiera locale per regolare il
volume audio come desiderato.
Premere il tasto “MUTE” del telecomando per togliere completamente o ridare l’audio.
Ricerca o impostazione nuovi canali TV analogici
Selezionare la sorgente TV e premere “MENU” da telecomando per entrare nel menu OSD.
Selezionare con tasti (▲) o(▼) la funzione “CANALE”, premere “OK” per entrare nel relativo sotto
menu. Selezionare con i tasti (▲) o(▼) “Ricerca automatica” o “Ricerca manuale” (riferimento al
paragrafo 6.7), premendo “OK” per entrare nei relativi sottomenu.
Una volta terminata la ricerca l’associazione del programma al canale può essere modificata (in base
alle proprie esigenze) selezionando dal menu “CANALE” la funzione “Modifica” e spostando o
rinominando i vari canali disponibili. Riferirsi per i tutti i dettagli operativi a quanto riportato al paragrafo
6.7.
Ricerca o impostazione nuovi canali TV digitali
Selezionare la sorgente DTV e premere “DTVm” da telecomando per entrare nel menu OSD del
modulo Digitale Terrestre. Selezionare con i tasti (▲) o(▼) e confermare con il tasto “OK” in sequenza
le funzioni “INSTALLAZIONE” ´“RICERCA CANALE”. Selezionare con i tasti (▲) o(▼) “Aggiorna la
tua lista canali” o “Reinstalla la Lista dei Canali” (riferimento paragrafo 7.4), premere “OK” per
confermare, “BACK” per tornare indietro alla schermata precedente, “EXIT” per uscire.
Una volta terminata la ricerca è possibile creare e modificare delle Liste Canali personalizzate
premendo “DTVm” e selezionando il menu “Gestione Canali”. Riferirsi per i tutti i dettagli operativi a
quanto riportato al paragrafo 7.4.
Selezione di una differente sorgente video
Premere “SOURCE” da telecomando o dalla tastiera locale per visualizzare il menù ingressi. Utilizzare
i tasti (▲) / (▼) per selezionare la sorgente selezionata e “OK” per confermare.
NOTE: Se l’ingresso selezionato non è attivo dopo alcuni secondi , apparirà la scritta “Non connesso”
o “Segnale assente” sullo schermo. Se l’ingresso desiderato non è selezionabile nel menù ingressi,
assicurarsi che il relativo cavo sia collegato correttamente.
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 5

IT
Collegamento di un’ apparato esterno VCR (Videoregistratore)
E’ consigliabile collegare il VCR all’ingresso SCART2, in quanto su questa porta è possibile impostare
da menu la sorgente video desiderata (segnale video CVBS in uscita):
1. Premere MENU sul telecomando
2. Selezionare il menù OPZIONI -> Avanzate
3. Selezionare la sorgente video in uscita sulla SCART2:
 Auto: sorgente video corrente
 TV: viene forzata la sorgente TV analogica
 DTV: viene forzata la sorgente TV digitale
Per evitare possibili interferenze mantenere un’adeguata distanza tra il VCR ed l’apparecchio.
COLLEGARE UN VCR
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 5.1

IT
Collegamento di un DVD
Collegare l’uscita video DVD all’ingresso COMPONENT (Y,Pb, Pr) e l’ingresso AUDIO al monitor
come sotto illustrato.
COLLEGARE UN DVD
Connettori d’ingresso COMPONENT
 Si può ottenere una miglior qualità d’immagine utilizzando il segnale COMPONENT quando
disponibile:
Ingressi Video Component del
monitor Y Pb Pr
Y Pb Pr
Y B-Y R-Y
Y Cb Cr
Uscite Video Component dal
DVD player
Y PB PR
NOTA :
 L’ingresso component del vostro TV accetta indifferentemente sia segnali interlacciati che
progressivi.
Sorgente DVD Ingresso TV
480i/480p/576i/576p/720p/1080i
RCA DVD
(tipo RCA,YPbPr)
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 5.2

IT
Specifiche dei modi RGB/DVI
Modo Risoluzione Frequenza Orizzontale (KHz) Frequenza Verticale(Hz)
DMT 0660 640 X 480 31 60
DMT 0672 640 X 480 38 72
DMT 0675 640 X 480 38 75
DMT 0860 800 X 600 38 60
DMT 0872 800 X 600 48 72
DMT 0875 800 X 600 47 75
DMT 1060 1024 X 768 48 60
DMT 1070 1024 X 768 56 70
DMT 1075 1024 X 768 60 75
DMT 1260G 1280 X 1024 63 60
GTF 1368x768 1368 X 768* 48 60
MODI RGB
NOTE:
• Ingresso : Sincronismo separato
• L’apparecchio potrebbe funzionare anche con modalità non standard, ma in tal caso non è
garantita la corretta visualizzazione.
• L’uso di una frequenza verticale troppo elevata potrebbe non garantire alcuna visualizzazione
(Messaggio “Fuori Range”).
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 5.3

IT
STRUTTURA OSD FLAT TV
L’OSD (On Screen Display) del Flat TV permette all’utente di controllare o regolare le varie funzionalità
dell’apparecchio televisivo impostandole in accordo alle proprie specifiche esigenze. Al contrario
dell’OSD relativo al modulo digitale terrestre, questo OSD principale e’ sempre attivo
indipendentemente dalla sorgente selezionata.
• Premere il pulsante “MENU” del telecomando per accedere all’OSD.
• Utilizzare i tasti (▲) o (▼) per passare da un menù all’altro.
STRUTTURA OSD FLAT TV
• Premere “OK” per entrare nel menù selezionato.
• Utilizzare i tasti (▲) o (▼) per selezionare la voce interessata.
• Utilizzare i tasti (►) o (◄) per variane i parametri o per entrare nei sottomenu.
• Tasto “EXIT” per uscire dal sotto menu o dal menu principale.
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 6

IT
IMMAGINE (TV e VIDEO)
Regolazioni:
Impostaz. Immagine (Utente, Dinamica, Normale,
Film, Morbida), Temperatura colore, Dimensioni.
Regolazioni modo Utente: Luminosità, Contrasto,
Colore, Tinta, Nitidezza.
STRUTTURA OSD FLAT TV
LUMINOSITA’ (Utente)
Controlla la luminosità dell’immagine.
Scuro ◄Chiaro ►
CONTRASTO (Utente)
Controlla il contrasto dell’immagine.
Diminuisce ◄Aumenta ►
COLORE (Utente)
Controlla il livello di saturazione dell’immagine.
Diminuisce ◄Aumenta ►
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 6.1

IT
NITIDEZZA
(Utente)
Controlla la nitidezza dell’immagine.
TEMPERATURA
Controlla la temperatura colore dell’immagine fra
Caldo 1, Caldo 2, Freddo 1, Freddo 2, Normale o
Utente.
DIMENSIONI
STRUTTURA OSD FLAT TV
Scelta fra 7 differenti formati: Auto, 16:9, Panoramico,
Zoom1, Zoom2, 4:3, 14:9.
E’ possibile selezionare i differenti formati anche
premendo il tasto SIZE del telecomando.
IMMAGINE (PC)
Regolazioni base: Impostaz. Immagine (Utente, Alto,
Medio, Basso).
Modo Utente, Temp. colore (Utente, Freddo 1-2,
Normale, Caldo 1-2), Dimensioni (4/3, 16/9, Nativo),
PC.
PC: Auto regolazione, Fase, Posiz.orizzontale,
Posizione verticale, Frequenza.
LUMINOSITA’ (Utente)
Controlla la luminosità dell’immagine.
Scuro ◄Chiaro ►
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 6.2

IT
CONTRASTO (Utente)
Controlla il contrasto dell’immagine.
Diminuisce ◄Aumenta ►
STRUTTURA OSD FLAT TV
TEMPERATURA
Controlla la temperatura colore dell’immagine fra Utente, Freddo 1-2, Normale, Caldo 1-2. Nel modo
Utente è possibile modificare in base ai propri gusti la temperatura colore del bianco agendo sulle
regolazioni del Verde, del Rosso e del Blu (si consiglia di agire su questa regolazione solo agli utenti
esperti).
PC (Geometria)
Premere “MENU” per accedere alle regolazioni della geometria come segue.
AUTO REGOLAZIONE(PC)
Regola automaticamente la centratura dell’immagine eliminando eventuali “tremolii” dell’immagine
stessa.

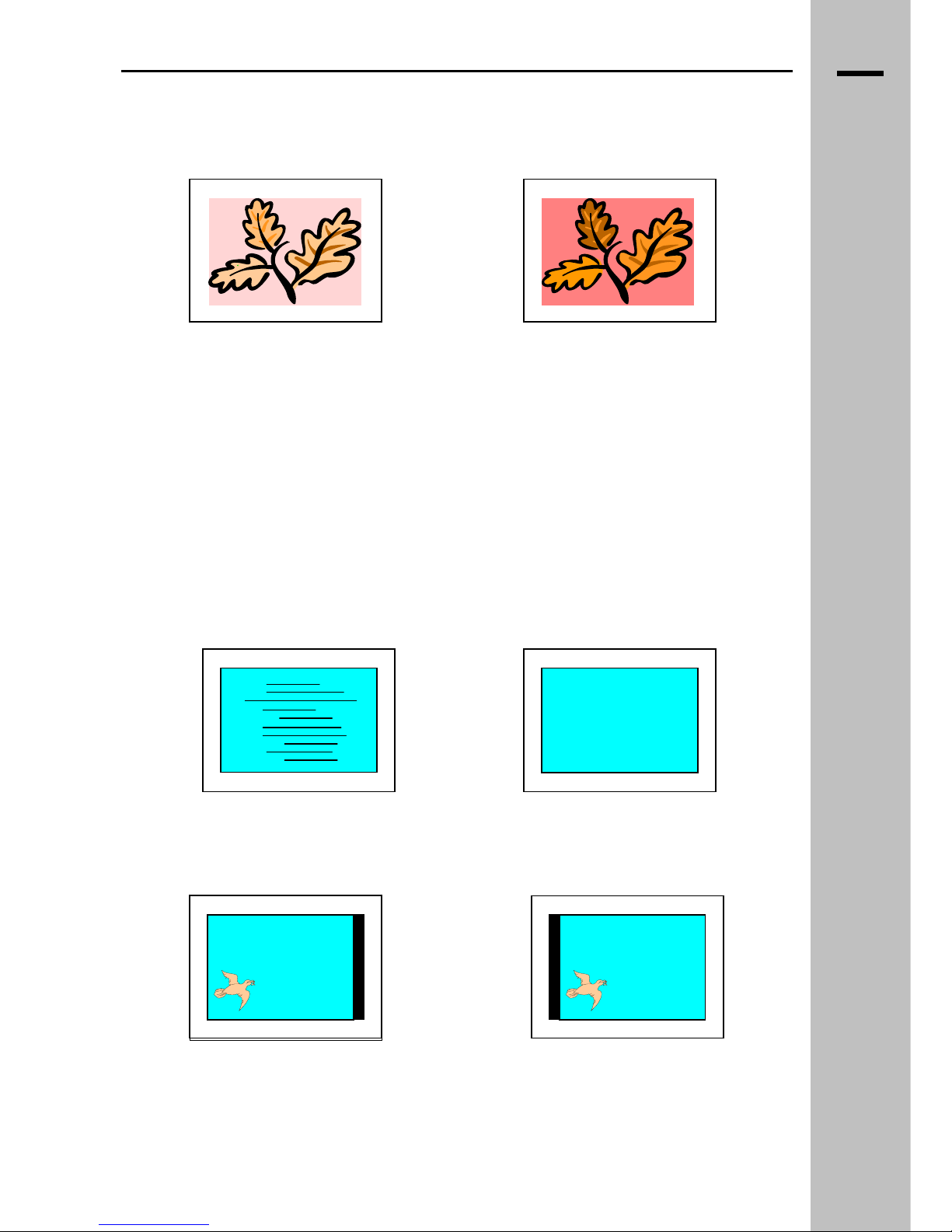

FASE(PC)
Regolazione fine dei dettagli visualizzati sullo schermo. Disponibile solo quando si è in modo PC.
__________________________________________________________________________________________
Errato Corretto
POSIZ. ORIZZONTALE (PC)
Sposta orizzontalmente l’immagine visualizzata. Dopo aver selezionato il menù, spostare l’immagine
con i tasti (◄) o (►).
◄►
LCD IDTV MHP – Rev. 1.1 6.3

IT
POSIZ. VERTICALE (PC)
Sposta orizzontalmente l’immagine visualizzata. Dopo aver selezionato il menù, spostare l’immagine
con i tasti (◄) o (►).
◄►
STRUTTURA OSD FLAT TV
FREQUENZA (PC)
Regolazione fine dei dettagli visualizzati sullo schermo. Disponibile solo quando si è in modo PC (solo
per utenti esperti).
__________________________________________________________________________________________
Errato Corretto
DIMENSIONI
Scelta tra 3 formati:
4:3: Per formati PC 4/3 (es.: 800x600,1024x768 etc..)
16:9: Per formati 16/9 o wide (es.: 1280x720 etc..)
Nativo: Per risoluzione native (1366x768 per LCD32/40)
NATIVO
Ingresso PC (DSUB15 RGB analogico)
Avviare il PC con il monitor collegato con il cavo analogico (PC-RGB)
Dal Pannello di Controllo di Windows selezionare:
Proprietà Schermo
Impostazioni
Impostare la risoluzione dello schermo su quella NATIVA del pannello (vedi pg. 5.3)
Utilizzando il tasto SOURCE del telecomando selezionare l’ingresso “PC”
Attivare il MENU principale del monitor con il tasto MENU
1. Selezionare: NATIVO = ON
2. Selezionare: SIZE = NATIVO
3. Selezionare: PC
4. attivare AUTOAGGIUSTAMENTO usando il tasto freccia-destra.
Il modo VGA verrà ora acquisito e visualizzato al meglio.
NOTA: utilizzare la procedura appena descritta OGNI VOLTA che la modalità nativa viene
cambiata (ON o OFF) per la migliore visualizzazione.
LCD IDTV MHP – Rev. 1.1 6.4

IT
La voce NATIVO deve essere attivata quando si utilizza l’ingresso analogico PC-RGB per consentire al
monitor di distinguere tra il ‘reale’ modo VGA nativo ed altri modi VGA simili.
Ingresso DVI
Avviare il PC con il monitor collegato con il cavo Digitale (cavo tipo DVI-D)
Dal Pannello di Controllo di Windows selezionare:
Proprietà Schermo
Impostazioni
Impostare la risoluzione dello schermo su quella NATIVA del pannello (vedi pg. 5.3)
Utilizzando il tasto SOURCE del telecomando selezionare l’ingresso “PC”
STRUTTURA OSD FLAT TV
Attivare il MENU principale del monitor con il tasto MENU
1. Selezionare: SIZE = NATIVO
AUDIO
Regolazione modalità (Utente, Normale, Musica, Film,
Dialoghi), Volume, Bilanciamento, Equalizzatore,
Volume automatico, Modo Audio (Stereo, Dual1,
Dual2).
Modalità audio
Scelte disponibili, utilizzando (▲) o (▼): Utente,
Normale, Musica, Film, Dialoghi.
Volume
Controllo del volume del suono. Regolazione da 0 a 100.
Bilanciamento
Controllo del bilanciamento del canale destro e sinistro.
Equalizzatore
NOTA: Disponibile solo in modalità sonora Utente,
regola il guadagno delle varie frequenze audio.
Volume automatico
Controllo automatico del volume, scelta disponibile tra Spento ed acceso. Elimina i picchi di volume
dovuti a brusche variazioni del segnale audio di ingresso.
Modo audio
Selezione dei canali audio disponibili:
Stereo: forza la modalità stereo
Dual 1: Lingua 1
Dual 2: Lingua 2
__________________________________________________________________________________________
LCD IDTV MHP – Rev. 1.1 6.2
