Harbor Breeze 7401081159-03 User manual

PACKAGE CONTENTS/CONTENIDO DEL PAQUETE
ITEM/ARTÍCULO #2851239
#4902866
MODEL/MODELO #7401081159-03
#7494281159-03
Serial Number/Número de serie
Purchase Date/Fecha de compra
ATTACH YOUR RECEIPT HERE
ADJUNTE SU RECIBO AQUÍ

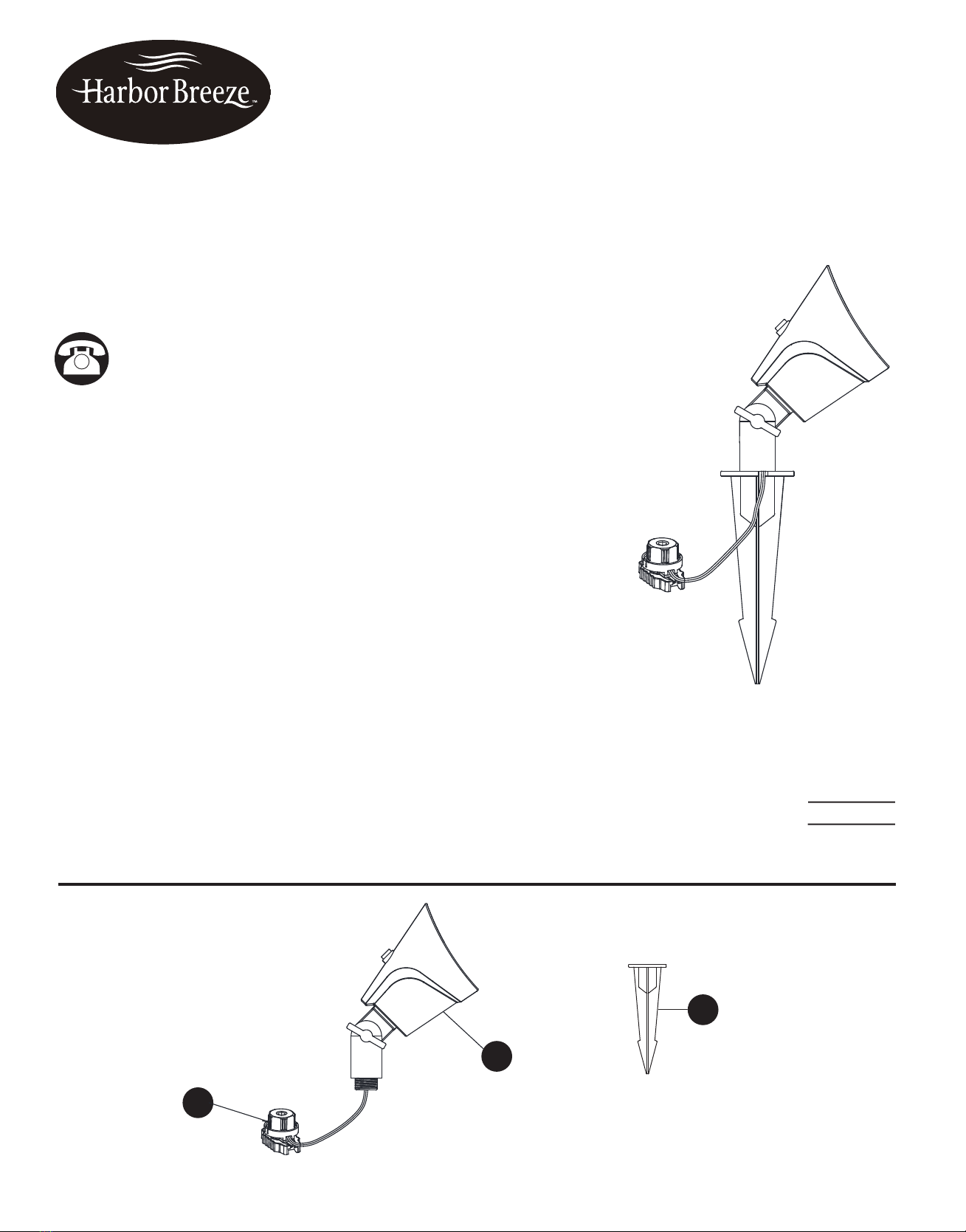

SPOT LIGHT
LUZ DIRECCIONAL
x 1
Stake
Estaca
E
C
B
x 1
Connector
Conector
A
x 1
Fixture Housing
la lámpara
Carcasa de
1
HARBOR BREEZE and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
HARBOR BREEZE y el diseño del logotipo son marcas comerciales
o marcas registradas de LF, LLC. Todos los derechos reservados.
Questions?/¿Preguntas?
Please call our customer service department at 888-251-1003,
8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact
us at [email protected].
Llame a nuestro departamento de servicio al cliente al
888-251-1003, de lunes a domingo de 8 a.m. a 8 p.m., hora
estándar del este. También puede ponerse en contacto con
nosotros en [email protected].
SM20577

2
SAFETY INSTRUCTIONS/INSTRUCCIONES DE SEGURIDAD
Please read and understand this entire manual before attempting to assemble, operate or install the product.
WARNING
• Be sure the electricity to the wires you are working on are shut off by either removing the fuse or turning off the circuit
breaker.
• To reduce the risk of electric shock or injury to persons: do not touch hot lens, lampshade or enclosure.
• If you feel you do not have enough electrical wiring experience or are unsure what electrical codes are applicable to your
jurisdiction, please consult the services of a licensed electrician.
CAUTION
• Keep lamp away from combustible materials that may burn.
• The wire is intended for shallow burial, less than 6 inches deep.
• The LEDs in this product are not replaceable.
• This equipment has been tested and found to comply with the limits for a Class-B digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used
in accordance with the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try
to correct the interference by one or more of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
ADVERTENCIA
• Asegúrese de cortar la electricidad de los cables con los que está trabajando; ya sea retirando el fusible o apagando el
interruptor de circuito.
• Para reducir el riesgo de incendio, descargas eléctricas o lesiones a las personas: no toque la mica, la pantalla de la
lámpara ni el compartimiento.
• Si siente que no posee la experiencia en cableados eléctricos o no está seguro si los códigos eléctricos se
aplican a su jurisdicción, contrate a un electricista y con licencia.
PRECAUCIÓN
• Mantenga la lámpara alejada de materiales inflamables.
• El cable está diseñado para uso subterráneo, a menos de 15,24 cm de profundidad.
• Las bombillas LED en este producto no son reemplazables.
•
- Reorientar o reubicar la antena de recepción.
- Aumentar la separación entre el equipo y el receptor.
- Conectar el equipo a un tomacorriente de un circuito distinto al que usa el receptor.
- Solicitar ayuda al concesionario o a un técnico con experiencia en radio/TV.
Lea y comprenda por completo este manual antes de intentar ensamblar, usar o instalar el producto.
Este equipo se probó y se ha verificado que cumple con los límites para un dispositivo digital clase B, conforme a la
sección 15 de las reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra las
interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de
radiofrecuencia y, si no se instala y se usa de acuerdo con las instrucciones, puede causar interferencia perjudicial para
las comunicaciones de radio. Sin embargo, no se garantiza que no se producirán interferencias en una instalación en
particular. Si este equipo genera una interferencia perjudicial para la recepción de radio o televisión, que se puede
determinar apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia con una o
más de las siguientes medidas:
Please note that changes or modifications not expressly approved by the party responsible for compliance could void the
use
FCC responsible party: Lowe’s Home Centers LLC., 1000 Lowe’s Blvd. Mooresville, NC 28117. / Tel:[phone].
r’s authority to operate the equipment.
Tenga en cuenta que cualquier cambio o modificación que no haya sido aprobado especificamente por la parte
responsable de la conformidad con el reglamento podría anular la autorización del usuario de hacer funcionar este
aparato.
Parte responsable de la FCC: Lowe’s Home Centers LLC., 1000 Lowe’s Blvd. Mooresville, NC 28117. / Tel:[phone].

3
ASSEMBLY INSTRUCTIONS/INSTRUCCIONES DE ENSAMBLAJE
1.
B
E
1
PREPARATION/PREPARACIÓN
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list. If any part is
missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 10-15 minutes
No Tools Required for Assembly.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido
del paquete. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 10 a 15 minutos
No se necesitan herramientas para el ensamblaje.
Attach the stake (C) to the
fixture housing (A).
Fije la estaca (C) a la
carcasa de la lámpara (A).
2
2. Push the assembled fixture
into the ground until the rim of
the stake is only visible.
CAUTION:
•DO NOT use a hammer.
Empuje la lámpara
ensamblada en el suelo hasta
que solo se vea el borde de la
estaca.
PRECAUCIÓN:
•NO use un martillo.
•NUNCA entierre la lámpara
en el suelo sosteniéndola del cabezal.
•NEVER push the fixture into
the ground by the head.
A
C
3
B
D
Top cover
Cubierta
superior
Bottom base
Base inferior
3. Unscrew the top cover from
the connector (B) and keep
it for later use.
Desenrosque la cubierta
superior del conector (B) y
guárdela para utilizarla
posteriormente.
D
4
BTop cover
Cubierta
Bottom base
Base inferior
4. Insert wire from low-voltage
power pack (sold separately)
into the bottom base of
connector (B) and then
re-tighten the top cover
removed in step 3 until the
contact pins completely pierce
the plastic shield of the wire.
Coloque el cable del bloque de alimentación de bajo voltaje
(se vende por separado) en la base inferior del conector (B) y
luego vuelva a apretar la cubierta superior que retiró en el paso
3 hasta que las dos clavijas de contacto atraviesen por completo
la protección de plástico del cable.
Assembly is complete.
El ensamblaje está listo.
5. Note:
This fixture is a safety
low-voltage (AC12V), and
the brass pins can be
exposed but pose no danger
of electric shock.
a.
b.
The brass pins must be
aligned to the center of
wires and tightened.
Nota:
Esta lámpara tiene un voltaje bajo de seguridad (CA
12 V) y las clavijas de latón pueden estar expuestas, pero
no representan un peligro de descarga eléctrica.
a.
b.
Las clavijas de latón deben estar alineadas con el centro
de los conductores y apretadas.
5
Wire
Brass pins
Clavijas de
latón
Conductor
6. Press the button to adjust the
different CCT of 2700K-3000K
-4000K-5000K-6500K.
Presione el botón para ajustar
las diferentes temperaturas de
color correlacionadas (CCT, por
sus siglas en inglés) de 2700K-
3000K-4000K-5000K-6500K.
6Button
Botón

4
CARE AND MAINTENANCE/CUIDADO Y MANTENIMIENTO
TROUBLESHOOTING/SOLUCIÓN DE PROBLEMAS
PROBLEM
PROBLEMA
POSSIBLE CAUSE
CAUSA POSIBLE
CORRECTIVE ACTION
ACCIÓN CORRECTIVA
The light does not
turn on when
needed.
La luz no se
enciende
cuando es
necesario.
t’nseodrotcennocehtfoeriwehT.1
contact pins.
El cable del conector no hace contacto
con las clavijas.
2. The wire and the power pack aren’t in
contact.
El cable y el bloque de alimentación
no hacen contacto.
3. No power to the power pack.
El bloque no recibe alimentación.
1. Check the wiring of connector. Make sure brass
contact pins pierce the plastic wire insulation and are
touching the copper wires
Revise el cableado del conector. Asegúrese de que las
clavijas de contacto de latón penetren el aislamiento
plástico del cable y estén en contacto con los
conductores de cobre en el interior.
2. Check the connection between the primary wire and the
power pack
3. Check the power to the power
• Before attempting to clean the disconnect the power to the by unplugging the
• To clean the use a dry or slightly dampened clean cloth.
• DO NOT use any cleaners with chemicals, solvents or harsh abrasives as damage to the may occur.
•
•
Antes de intentar limpiar la lámpara, desconecte la alimentación desenchufando la lámpara.
• Para limpiar la lámpara, use un paño limpio seco o levemente húmedo.
•NO utilice limpiadores con químicos, solventes ni abrasivos fuertes ya que pueden dañar la lámpara.
Revise la conexión entre el cable principal y el bloque
de alimentación.
Revise la alimentación que va hacia el bloque.
Total fixture wattage is 7 watts; do not attempt to replace the LEDs.
•El vataje total de la lámpara es de 7 vatios. No intente reemplazar las bombillas LED.
WARRANTY/GARANTÍA
The manufacturer warrants this lighting fixture against defects in materials and workmanship for a period of five year from
the date of purchase. If within this period the product is found to be defective in material or workmanship, the product must
be returned, with a copy of the bill of sale as proof of purchase, to the original place of purchase. The manufacturer will, at its
option, repair, replace or refund the purchase price to the original purchaser consumer. This warranty does not cover light bulbs
or the becoming damaged due to misuse, accidental damage, improper handling and/or installation and
excludes liability for direct, incidental or consequential damages. As some states do not allow exclusions or limitations on an
implied warranty, the above exclusions and limitations may not apply. This warranty gives you rights and you may also
have other rights that vary from state to state.
Printed in China
Impreso en China
El fabricante garantiza que esta lámpara no presentará defectos en los materiales ni en la mano de obra por un período de
cinco años a partir de la fecha de compra. Si dentro de este período el producto presenta defectos en el material o la fabricación,
se debe devolver el producto, junto con una copia del recibo de venta como prueba de la adquisición, al lugar donde se compró.
El fabricante, a su elección, reparará, reemplazará o devolverá el monto de la compra al comprador original. Esta garantía no
cubre las bombillas ni daños en la lámpara debido al mal uso, al daño accidental, la manipulación o la instalación inadecuadas
y excluye específicamente toda responsabilidad por daños directos, accidentales o resultantes. Debido a que algunos estados
no permiten exclusiones o limitaciones en una garantía implícita, las exclusiones y limitaciones anteriores pueden no aplicarse.
Esta garantía le otorga derechos específicos pero podría tener también otros derechos que varían según el estado.
