Советы и меры предосторожности при уста-

новке:

• Отсоедините отрицательный (-) провод от

автомобильного аккумулятора.

• В местах установки определите и отметьте все

топливные магистрали, линии гидравлического

тормоза, вакуумные линии и электрические про-

вода. Будьте предельно осторожны при разреза-

нии или сверлении вблизи данных мест.

• Для монтажа выберите безопасное невлажное

место.

• Убедитесь, что в месте проведения монтажа

циркуляция воздуха достаточна для самоохлаж-

дения усилителя.

• С помощью соответствующих инструментов

установите усилитель.

Технические характеристики

• 55 Вт RMS x 4 канала, плюс 200 Вт RMS x 1

канал @ 4 ОМ и ≤1% КНИ + N*

• 80 Вт RMS x 4 канала, плюс 320 Вт RMS x 1

канал @ 2 Ом и ≤1% КНИ + N*

• КНИ+ N: 0.05% (номинальная мощность @ 4 Ом

• Отношение сигнал-шум: 85 дБ

(соотношение 1 Вт к 4 Ом)*

• Отношение сигнал-шум: 102 дБ

(соотношение номинальной мощности к 4 Ом)

• Частотная характеристика: 10 Гц – 100 кГц и

13 Гц – 320 Гц

• Максимальная мощность: 660 Вт

* CEA-2006A-compliant

0Подключение динамиков

• Подключить динамики к разъемам, сохраняя

правильную полярность.

• Пятиканальное управление: подключить

передний левый динамик к разъемам Front

L+ и L– , а передний правый – к разъемам

Front R+ и R–.Аналогично подключить зад-

ние левый и правый динамики соответ-

ственно к разъемам Rear L+ и L– и Rear R+

и R–. Подключить сабвуфер к разъемам

Sub+ и Sub–.

• Четырехканальное управление: подклю-

чить стереодинамики к передним разъ-

емам, как описано выше.

Подключить одиночный динамик к тыло-

вым разъемам Rear L+ и Rear R–. по мосто-

вой схеме. Подключить сабвуфер к разъ-

емам Sub+ и Sub–.

• Трехканальное (мостовое) управление:

подключить один динамик к разъемам

Front L+ и Front R–. Подключить другой ди-

намик к разъемам Rear L+ и Rear R–. Под-

ключить сабвуфер к разъемам Sub+ and

Sub–.

• Минимальное сопротивление динамика при

стереоуправлении - 2 Ом. Минимальное

сопротивление динамика при мостовом

управлении - 4 Ом. Минимальное

сопротивление сабвуфера - 2 Ом.

1Предохранители

• Могут заменяться на предохранители такого

же типа и характеристик.

2Входные коннекторы мощности

• +12 В: Подключить к положительному разъ-

ему автомобильного аккумулятора. Рекомен-

дуется провод

2,6 mm

. Установите соответ-

ствующий патрон предохранителя и

предохранитель (минимум на 80 А) на рас-

стоянии 45см от аккумулятора. Убедитесь,

что провод не поврежден и не зажат во

время установки. Установите защитные про-

кладки, протягивая провода через противо-

пожарную перегородку или металл.

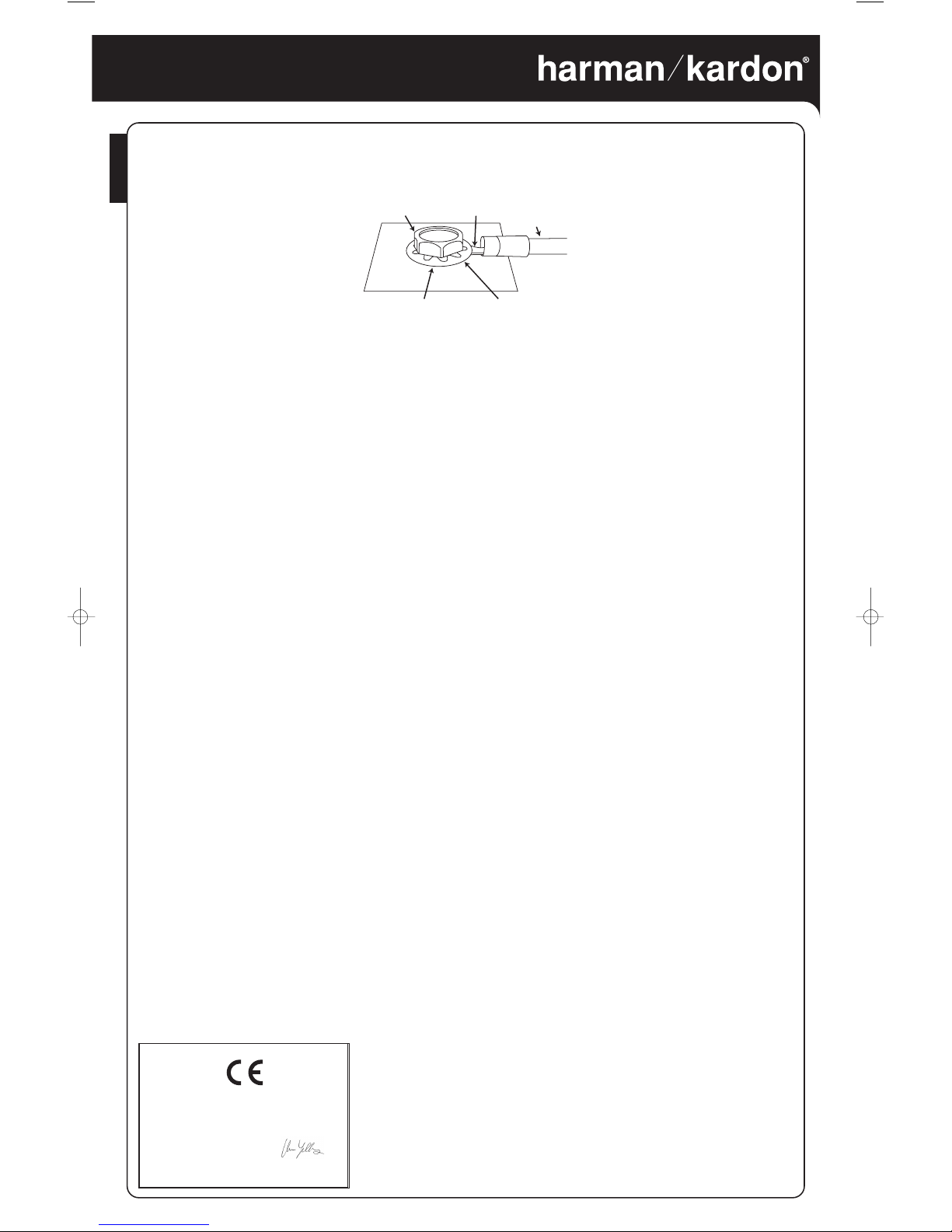

• GND: Подключить к шасси автомобиля. См.

Рисунок ниже.

• REM: Подключить к проводу “Remote Out”

комплекта питания или устройства на +12 В

(ACC).

3Задние входные коннекторы (RCA)

• Подключить к задним RCA-выходам ком-

плекта питания или сигнального устройства.

4Коннектор дистанционного регулятора

уровня сабвуфера

• К нему подключить дистанционный регуля-

тор уровня (RLC), используя соответствую-

щий кабель RJ-11.

Дозвуков. EQ: Регулируемый дозвуковой ФВЧ

с регулируемым усилением (Q)

• Для вуферов с резонансными (вентилируе-

мыми) корпусами установите регулятор ча-

стоты на 10 Гц ниже частоты резонанса кор-

пуса.

• Для вуферов в герметичных корпусах устано-

вите регулятор на любую частоту в диапа-

зоне от 30 до

50 Гц.

• Настройте регулятор усиления на свой вкус,

однако будьте осторожны: слишком большое

усиление может повредить вуфер (-ы).

Регулятор дозвук. усиления EQ

обеспечивает до 12 дБ усиления, что

немного превышает частоту ФВЧ. См. ниже

соответствующие настройки.

Дозвук. регулятор частоты ФВЧ EQ

настраивается в диапазоне от 10 до 80 Гц.

См. ниже соответствующие настройки.

6Регулятор частоты фильтра нижних частот

(ФНЧ) сабвуфера

• ФНЧ 12 дБ/октава, регулируется в диапазоне

от 32 до 320 Гц.

• См. процедуру настройки в L.

Переключатель выбора входа

•

Если Вы используете входы типа RCA, если

источник питания имеет выход для

подключения сабвуфера и Вы подключили его

ко входу САБ, переведите данный

переключатель в положение EXT. В противном

случае, установите его в положение INT.

Регулятор усиления сабвуфера (вх. уровень)

• Используется для согласования входа SUB

усилителя с выходом комплекта питания.

• См. Lдля процедуры настройки.

Входной коннектор входной управляющей

системы (IMS) (RJ45 Ethernet Cable)

•

При использовании с IMS, данный коннектор

обеспечивает единичное соединение для

включения пер., задн., сабвуфера и

дистанцион. управления.

AПередние входные коннекторы (RCA)

• Подключить к передним RCA-выходам ком-

плекта питания или сигнального устройства.

BВходной коннектор сабвуфера (RCA)

• Подключить к RCA-выходам сабвуфера от

комплекта питания или сигнального устрой-

ства.

CЗащитный индикатор

• Загорается, если происходит один из следую-

щих сбоев: перепад напряжения аккумуля-

тора, короткое замыкание между проводами

динамиков, перегрев усилителя, поврежде-

ние выходной цепи усилителя (на выходе

усилителя присутствует напряжение посто-

янного тока).

DЗадний кроссовер – Переключатель

фильтра

•

НЧ: Выбирается для сабвуфера (-ов) или для

подключения ФНЧ для отдельных

среднечастотных динамиков. Дозвуковой

фильтр обеспечит включение ФВЧ для

отдельных среднечастотных динамиков.

• Flat: Выбирается для широкодиапазонных

динамиков, если в акустической системе не

будет использован сабвуфера.

• HP: Выбирается для среднечастотных или

широкодиапазонных динамиков, если в си-

стеме используется сабвуфер.

EЗадний кроссовер – Регулятор частоты

• Кроссовер 12 дБ/октава, регулируется в

диапазоне от 32 до 320 Гц.

Задн. переключатель выбора вх. сигнала

•

Если источник питания имеет только

RCA-выходы и они подключены к пер. вх.

коннекторам усилителя, настройте данный

переключатель на FRONT. В противном случае,

переведите его в положение 4CH.

GЗадний вход – Регулятор уровня

• Используется для согласования заднего

входа усилителя с выходом комплекта пита-

ния.

• См. Lдля процедуры настройки.

HПередний кроссовер – Переключатель

фильтра

• LP: Выбирается для сабвуфера(-ов).

• Flat: Выбирается для широкодиапазонных

динамиков, если в акустической системе не

будет использован сабвуфера.

• HP: Выбирается для среднечастотных или

широкодиапазонных динамиков, если в си-

стеме используется сабвуфер.

IПередний кроссовер – Регулятор частоты

• Кроссовер 12 дБ/октава, регулируется в

диапазоне от 32 до 320 Гц.

Регулятор перед. усиления (вх. уровень)

•

Использован для усиления вх. уровня

усилителя к выходному уровню источника

питания. См.

для процедуры настройки.

KИндикатор питания

• Горит, если усилитель включен.

LУровень установочного входа

AВыставить все входные регуляторы уровня

против часовой стрелки до 6 В (минимум).

BПри включенных динамиках (включить

какой-нибудь музыкальный трэк) выставить

регулятор громкости главного блока в пози-

цию 3/4.

CПовернуть передний входной регулятор

уровня по часовой стрелке, пока музыка не

станет настолько тихой, что будет звучать

неразборчиво (на выходе присутствует

искажение).

DПостепенно поворачивать передний вход-

ной регулятор уровня против часовой

стрелки, пока музыка снова не станет

четко слышна.

EТеперь передний вход уровня настроен пра-

вильно.

Настройте задн. и саб. регуляторы усиления

так, чтобы уровень задних динамиков был

пропорционален уровню передних (на Ваше

усмотрение).

MНастройка кроссовера

AКроссовер настраивается на 5 и более

широкодиапазонных динамиков, если в си-

стеме нет сабвуфера.

BКроссовер настраивается на широкодиапа-

зонные динамики, если в системе присут-

ствует сабвуфера.

CКроссовер настраивается на сабвуферы.

Внимание: допустимые уровни частоты отме-

чены серым.

NДистанционный регулятор уровня

Дистанционный регулятор уровня, если он

установлен, позволит Вам увеличивать уро-

вень басов во время прослушивания.

Заводской шуруп

Кольцевой коннектор

Провод

заземления

Внимание: Удалите

краску подкольцевым

коннектором.

Звездообразная

прокладка

CA5250

OWNER’S MANUAL

BEDIENUNGSANLEITUNG

MODE D'EMPLOI

MANUAL DE USO

HANDLEIDING

MANUALE UTENTE

ANVÄNDARHANDBOK

BRUGSVEJLEDNING

OMISTAJAN KÄSIKIRJA

PODRĘCZNIK UŻYTKOWNIKA

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Harman Kardon®Power Amplifier

CERTIFIED PERFORMANCE

This amp has been individually tested and meets or exceeds all published specifications.

Serial Number ___________________ Inspector ___________________

Продукт разработан для мобильного применения и не подходит

для подключения к обычной сети. Для гарантийной страховки

необходим действительный серийный номер. Свойства,

технические характеристики и вид продукта могут меняться без

предварительного уведомления.

Declaration of Conformity

We, Harman Consumer Group, Inc.

2, route deTours

72500 Château du Loir

France

Заявляем о своей ответственности; продукт,

описанный в данном руководстве пользова-

теля, соответствует следующим техническим

стандартам:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

РУССКИЙ

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07

34828_HK_CA5250_OM.qxd:34828_HK_CA5250_OM.qxd 16/10/07 14:37 Side 1

Installation Warnings and Tips:

• Disconnect the negative (–) lead from your vehicle’s

battery.

• At the installation sites, locate and make a note of all

fuel lines, hydraulic brake lines, vacuum lines and

electrical wiring. Use extreme caution when cutting

or drilling in and around these areas.

• Choose a safe mounting location away from moisture.

• Make sure there is sufficient air circulation at the

mounting location for the amplifier to cool itself.

• Mount the amplifier, using the supplied hardware.

Specifications

• 55W RMS x 4 channels, plus 200W RMS x 1, @ 4 ohms

and ≤1% THD + N*

• 80W RMS x 4 channels, plus 320W RMS x 1, @ 2 ohms

and ≤1% THD + N*

• THD+N: 0.05% (rated power @ 4 ohms)

• Signal-to-noise ratio: 85dBA

(reference 1W into 4 ohms)*

• Signal-to-noise ratio: 102dBA

(reference rated power into 4 ohms)

• Frequency response: 10Hz – 100kHz and

13Hz – 320Hz (–3dB)

* CEA-2006A-compliant

0Speaker Output Connectors

• Connect the speakers to these terminals, observing

proper polarity.

• Five-channel operation: Connect the front left

speaker to the Front L+ and L– terminals and

the front right speaker to the Front R+ and R–

terminals. Repeat for the rear speakers, using

the Rear L+ and L– terminals, and the Rear R+

and R– terminals. Connect the subwoofer to the

Sub+ and Sub– terminals.

• Four-channel operation: Connect the stereo

speakers to the Front terminals, as above.

Connect the single speaker into which the

amplifier’s rear channels will be bridged to

the Rear L+ and R– terminals. Connect the

subwoofer to the Sub+ and Sub– terminals.

• Three-channel (bridged) operation: Connect

one speaker to the Front L+ and R– terminals.

Connect the other speaker to the Rear L+ and

R– terminals. Connect the subwoofer to the

Sub+ and Sub– terminals.

• Minimum speaker impedance for stereo

operation is 2 ohms. Minimum speaker

impedance for bridged operation is 4 ohms.

Minimum subwoofer impedance is 2 ohms.

1Fuse

• Replace only with the same type and rating.

2Power Input Connectors

• +12V: Connect to the positive terminal of the

vehicle’s battery. 4 AWG (2,6 mm) wire is recom-

mended. Install an appropriate fuse holder and fuse

(80A minimum) within 18 inches of the battery.

Make sure the wire is not damaged or pinched

during installation. Install protective grommets

when routing wires through the firewall or other

sheet metal.

• GND: Connect to the vehicle’s chassis. Refer to

the illustration below.

• REM: Connect to the “Remote Out” lead from the

source unit or to a source of switched 12V+ (ACC).

3Rear Input Connectors (RCA)

• Connect to rear RCA outputs from the source unit,

or signal processor.

4Subwoofer Remote Level Control Connector

• Connect the Remote Level Control (RLC) here using

the supplied RJ-11 cable.

5Subsonic EQ: Variable Subsonic High-Pass Filter

With Variable Boost (Q)

• For woofers in tuned (vented) enclosures, set

the frequency control to a value 10Hz below the

enclosure’s resonance (tuned) frequency.

• For woofers in sealed boxes, set the control to any

value you prefer between 30Hz and 50Hz.

• Set the Boost control according to your preference,

being careful not to apply enough boost to damage

your woofer(s).

ASubsonic EQ Boost control provides up to 12dB

of boost, slightly above the high-pass filter’s

frequency. See above for appropriate settings.

BSubsonic EQ High-Pass Filter Frequency control,

variable between 10Hz and 80Hz. See above for

appropriate settings.

6Subwoofer Low-Pass Filter Frequency Control

• 12dB/octave low-pass filter, variable from

32Hz to 320Hz.

• See Lfor the adjustment procedure.

7Input Selection Switch

• If you are using RCA-type inputs and the source unit

has a subwoofer output and you have connected it

to the SUB input, set this switch to the EXT position.

Otherwise, set it in the INT position.

8Subwoofer Gain (Input Level) Control

• Used to match the SUB input of the amplifier to the

output of the source unit.

• See Lfor the adjustment procedure.

9Input Management System (IMS) Input Connector

(RJ45 Ethernet Cable)

• When used with the IMS, this connector provides

a single connection for front, rear, subwoofer and

remote turn-on.

AFront Input Connectors (RCA)

• Connect to front RCA outputs from the source unit

or signal processor.

BSubwoofer Input Connector (RCA)

• Connect to subwoofer RCA-type outputs from the

source unit or signal processor.

CProtect LED

• Illuminated under any of the following fault

conditions: battery over/under voltage, short

circuit in speaker wires, amplifier is too hot,

amplifier’s output circuit has failed (DC voltage

present in the amplifier’s output).

DRear Crossover-Filter Selector

• LP: Select for subwoofer(s) or to provide a low-pass

filter for separate mid-bass speakers. The subsonic

filter will provide a high-pass filter for separate

mid-bass speakers.

• FLAT: Select for full-range speakers when

no subwoofer will be used in the system.

• HP: Select for midrange speakers or full-range

speakers when a subwoofer is used in the system.

ERear Crossover-Frequency Control

• 12dB/octave crossover, variable from

32Hz to 320Hz.

FRear Input Signal Selection Switch

• If your source unit has only front RCA-type outputs

and they are connected to the amplifier’s Front

input connectors, move this switch to the FRONT

setting. Otherwise, leave it in the 4CH position.

GRear Gain (Input-Level) Control

• Used to match the rear input level of the

amplifier to the output level of the source unit.

• See Lfor the adjustment procedure.

HFront Crossover Filter Selector

• LP: Select for subwoofer(s).

• FLAT: Select for full-range speakers when no

subwoofer will be used in the system.

• HP: Select for midrange speakers or full-range

speakers when a subwoofer is used in the system.

IFront Crossover Frequency Control

• 12dB/octave crossover, variable from 32Hz to 320Hz.

JFront Gain (Input Level) Control

• Used to match the input level of the amplifier to

the output level of the source unit. See Lfor the

adjustment procedure.

KPower On LED

• Illuminated when the amplifier is on.

LSetting Gain (Input Level)

ATurn all Gain controls counterclockwise to

6V (minimim).

BWith a dynamic music track playing, turn the

head unit’s volume control to the 3/4 position.

CTurn Front Gain control clockwise until the music

is so loud that it no longer sounds clear (distortion

is present in the output).

DTurn Front Gain control counterclockwise gradually,

just until the music sounds clear, once again.

EFront Gain is now adjusted correctly.

FAdjust Rear and Sub Gain controls so that the

level of the rear speakers is proportionate to the

level of the front speakers, according to your pref-

erence.

MSetting the Crossover

ACrossover setting for 5" or larger full-range

speakers when no subwoofer is included in

the system.

BCrossover setting for full-range speakers when a

subwoofer is included in the system.

CCrossover setting for subwoofers.

Note: Acceptable frequency ranges indicated

in gray.

NRemote Level Control

The Remote Level Control, if installed, will allow

you to adjust the level of bass while seated in the

listening position.

Ostrzeżenia i porady instalacyjne:

• Odłącz przewód ujemny (–) od akumulatora Twojego

samochodu.

• W miejscach instalacji, zlokalizuj i zapamiętaj

rozmieszczenie przewodów paliwowych, przewodów

hamulca hydraulicznego, przewodów układu ssącego oraz

kabli elektrycznych. Postępuj z wyjątkową ostrożnością w

trakcie cięcia lub wiercenia w tych rejonach.

• Wybierz bezpieczne miejsce do montażu, z dala od źródeł

wilgoci.

• W miejscu montażu musi być odpowiednia cyrkulacja

powietrza, aby działało autoschładzanie wzmacniacza.

• Zamontuj wzmacniacz, używając dostarczonego osprzętu.

Specyfikacja techniczna

• 55W RMS x 4tryby pracy (kanały), plus 200W RMS x

1kanał 4Ωoraz ≤1% THD + N*

• 75W RMS x 4tryby pracy (kanały), plus 320W RMS x

1kanał 2Ωoraz ≤1% THD + N*

• THD + N: 0.05% (moc znamionowa 4Ω)

• Stosunek sygnału do szumu: 85dB

(odniesienie 1W do 4Ω)*

• Stosunek sygnału do szumu: 102dB

(odniesienie mocy znamionowej do 4Ω)

• Charakterystyka częstotliwościowa:

10Hz – 100kHz oraz 13Hz – 320H

* zgodny z CEA-2006A

Przyłącza głośników

• Należy podłączyć głośniki do tych przyłączy,

zachowując właściwą biegunowość.

• Praca w trybie pięciokanałowym: Podłącz lewy

przedni głośnik do przyłączy Front L+ oraz L–, a

następnie prawy przedni głośnik do przyłączy Front

R+ oraz R–. Powtórz czynności podłączając tylne

głośniki do przyłączy Rear L+ oraz L–, a następnie

Rear R+ oraz R–. Następnie podłącz głośnik basowy

(subwoofer) do przyłączy Sub+ oraz Sub–.

• Praca w trybie czterokanałowym: Należy podłączyć

głośniki stereofoniczne do przednich przyłączy,tak

jak opisano powyżej.

Podłącz pojedynczy głośnik, z którym zmostkowane

będą tylne kanały wzmacniacza, do przyłączy Rear L+

oraz Rear R–. Następnie podłącz głośnik basowy

(subwoofer) do przyłączy Sub+ oraz Sub–.

• Praca w trybie trójkanałowym (przy połączeniu

zmostkowanym): Należy podłączyć jeden głośnik do

przednich przyłączy Front L+ oraz Front R–. Przyłącz

następny głośnik do tylnych przyłączy Rear L+ oraz

Rear R–. Następnie podłącz głośnik basowy

(subwoofer) do przyłączy Sub+ oraz Sub–.

• Minimalna impedancja głośników w trybie stereo

wynosi 2Ω. Minimalna impedancja głośników przy

połączeniu zmostkowanym wynosi 4Ω.

Minimalna impedancja głośnika basowego wynosi

2Ω.

Bezpieczniki

• Zastępuj tylko bezpiecznikami tego samego typu i

wartości.

Wejścia mocy

• +12V: Podłącz końcówkę dodatnią do akumulatora.

Zalecany przewód 2,6 mm. Zainstaluj odpowiednią

oprawkę bezpiecznika i bezpiecznik (minimum 80A) w

odległości ok. 50 cm od akumulatora. Pamiętaj, że

przewód nie może być uszkodzony lub przyciśnięty w

trakcie instalacji. Zainstaluj kółka ochronne w trakcie

przeprowadzania przewodów przez ścianę pożarową lub

inną blachę.

• Uziemienie: Podłącz do podwozia samochodu. Postęp

zgodnie z rysunkiem poniżej.

• REM: Podłącz do przewodu “Remote Out” (wyjście) z

modułu głównego lub do przełącznika 12V+ (ACC).

Tylne przyłącza wejściowe (RCA)

• Do tylnych przyłączy RCA należy podłączyć wyjścia

urządzenia źródłowego lub przetwornika sygnału.

Przyłącznik znalnego sterowania poziomem głośnika

basowego

• Należy podłączyć RLC (Remote Level Control) w tym

miejscu, korzystając z dołączonego do zestawu

przewodu RJ-11.

EQ poddźwiękowy: Zmienny poddźwiękowy filtr

górnoprzepustowy ze zmiennym doładowaniem (Q)

• W przypadku głośników w miejscach wyciszonych,

ustaw kontrolkę Częstotliwości na 10Hz poniżej

częstotliwości rezonansu miejsca.

• W przypadku głośników w uszczelnionych skrzyniach,

ustaw kontrolkę na dowolną wartość pomiędzy 30Hz a

50Hz.

• Ustaw kontrolkę Doładowania stosownie do

preferencji, pamiętając, aby doładowanie nie zniszczyło

Twojego głośnika (głośników).

Regulacja doładowania poddźwiękowego EQ to

maksymalnie

dB doładowania ponad częstotliwość

filtra górnoprzepustowego. Odpowiednie ustawienia

- patrz powyżej.

Regulacja częstotliwości filtru górnoprzepustowego

poddźwiękowego EQ, zmienność pomiędzy 10Hz a

80Hz. Odpowiednie ustawienia - patrz powyżej.

Sterowanie częstotliwością filtra

dolnoprzepustowego głośnika basowego

• Nachylenie zboczy filtra dolnoprzepustowego:

12dB/okt., aktywny od 32Hz do 320Hz.

• Sposób regulacji opisano tutaj:

Przełącznik wyboru wejść

•

Jeśli korzystasz z wejść typu RCA, a moduł główny ma

wyjście na subwoofer i podłączyłeś je do wejścia SUB, to

ustaw przełącznik na pozycji EXT. W innym przypadku,

ustaw go na pozycji INT.

Regulacja wzmocnienia subwoofera (poziom wejścia)

• Pozwala dopasować poziom sygnału wejściowego SUB

wzmacniacza do poziomu wyjściowego źródła.

• Sposoby regulacji opisano tutaj:

System zarządzania wejściami (IMS), złącze wejścia

(kabel RJ45 Ethernet

•

Kiedy używasz IMS, złącze dostarcza pojedynczego

połączenia dla przodu, tyłu, subwoofera oraz zdalnego

włączania.

Przednie przyłącza wejściowe (RCA)

• Do przednich przyłączy RCA wzmacniacza należy

podłączyć wyjścia urządzenia źródłowego lub

przetwornika sygnału.

Przyłącza wejściowe głośnika basowego (RCA)

• Do przednich przyłączy RCA głośnika basowego należy

podłączyć wyjścia urządzenia źródłowego lub

przetwornika sygnału.

Dioda Protect (zabezpieczenia)

• Świeci się w razie jednej z poniższych usterek:

akumulator powyżej/poniżej napięcia, zwarcie w

przewodach głośników, przegrzanie wzmacniacza,

problem z obwodem wyjścia wzmacniacza (napięcie

prądu stałego obecne w wyjściu wzmacniacza).

Przełącznik tylnego filtra zwrotnicy

•

LP (Dolnoprzepustowy): Wybierz tę funkcję, korzystając z

subwoofera (-ów) lub filtra dolnoprzepustowego dla

osobnych głośników środkowoprzepustowych. Filtr

poddźwiękowy zapewni filtr górnoprzepustowy dla

osobnych głośników środkowoprzepustowych.

• Flat: Wybierz dla głośników szerokopasmowych, dla

układu bez głośnika basowego.

• HP: Wybierz dla głośników średniotonowych lub

szerokopasmowych, dla układu zawierającego głośnik

basowy (subwoofer).

Sterowanie tylną częstotliwością zwrotnicy

• Nachylenie zboczy zwrotnicy: 12dB/okt., zwrotnica

aktywna od 32Hz do 320Hz.

Przełącznik wyboru sygnału tylnego wejścia

•

Jeśli Twój moduł główny ma wyłącznie wyjścia typu RCA

i są one podłączone do złączy przedniego wejścia

wzmacniacza, to ustaw przełącznik na pozycji FRONT. W

innym przypadku, pozostaw go na pozycji

CH.

Sterowanie tylnym poziomem sygnału wejściowego

• Pozwala dopasować tylny poziom sygnału wejściowego

wzmacniacza do poziomu wyjściowego źródła.

• Sposoby regulacji opisano tutaj:

Przełącznik przedniego filtra zwrotnicy

• LP: Wybierz dla głośnika basowego (głośników

basowych).

• Flat: Wybierz dla głośników szerokopasmowych, dla

układu bez głośnika basowego.

• HP: Wybierz dla głośników średniotonowych lub

szerokopasmowych, dla układu zawierającego głośnik

basowy (subwoofer).

Sterowanie przednią częstotliwością zwrotnicy

• Nachylenie zboczy zwrotnicy: 12dB/okt., zwrotnica

aktywna od 32Hz do 320Hz.

Regulacja wzmocnienia przedniego (poziom wejścia)

• Zestawia poziom wejścia wzmacniacza z poziomem

wyjścia modułu głównego. Patrz

dostrajanie.

Dioda Power On (włącz.)

• Świeci się, kiedy wzmacniacz jest włączony.

Ustawienie poziomu sygnału wejściowego

Należy obrócić wszystkie potencjometry poziomu

sygnału wejściowego w kierunku przeciwnym do

ruchu wskazówek zegara do 6V (minimum).

Odtwarzając dynamiczny utwór muzyczny należy

ustawić regulator głośności głównego urządzenia do

pozycji 3/4.

Następnie należy obracać potencjometr przedniego

poziomu sygnału wejściowego w kierunku zgodnym

z ruchem wskazówek zegara aż do momentu, gdy

odtwarzana muzyka będzie tak głośna, że nie będzie

brzmieć czysto (sygnał wyjściowy będzie

zniekształcony).

Następnie należy stopniowo obracać potencjometr

przedniego poziomu sygnału wejściowego w

kierunku przeciwnym do ruchu wskazówek zegara,

aż do momentu, gdy odtwarzana muzyka będzie

znów brzmieć czysto.

Terazprzedni poziom sygnału wejściowego jest

poprawnie wyregulowany.

Ustaw regulację wzmocnienia tylnego i pod-

dźwiękowego tak, aby poziom tylnych głośników

był proporcjonalny do poziomu głośników przed-

nich, zgodnie z Twoimi preferencjami.

Regulacja zwrotnicy

Ustawienie zwrotnicy dla 5” lub większych

głośników szerokopasmowych, jeśli system nie zaw-

iera głośnika basowego.

Ustawienie zwrotnicy dla głośników

szerokopasmowych, jeśli system zawiera głośnik

basowy.

Ustawienie zwrotnicy dla głośników basowych.

Pamiętaj:

Dopuszczalny zakres częstotliwości jest

zaznaczony szarym kolorem.

Zdalne sterowanie poziomem

Jeśli zainstalowano zdalne sterowanie poziomem,

będziesz mógł regulować poziom basów w trakcie

słuchania muzyki.

Śruba fabryczna Złączka

pierścieniowa Przewód

uziemiający

Pamiętaj: Usuń farbę

poniżej złączki

pierścieniowej.

Uszczelka

gwiazdowa

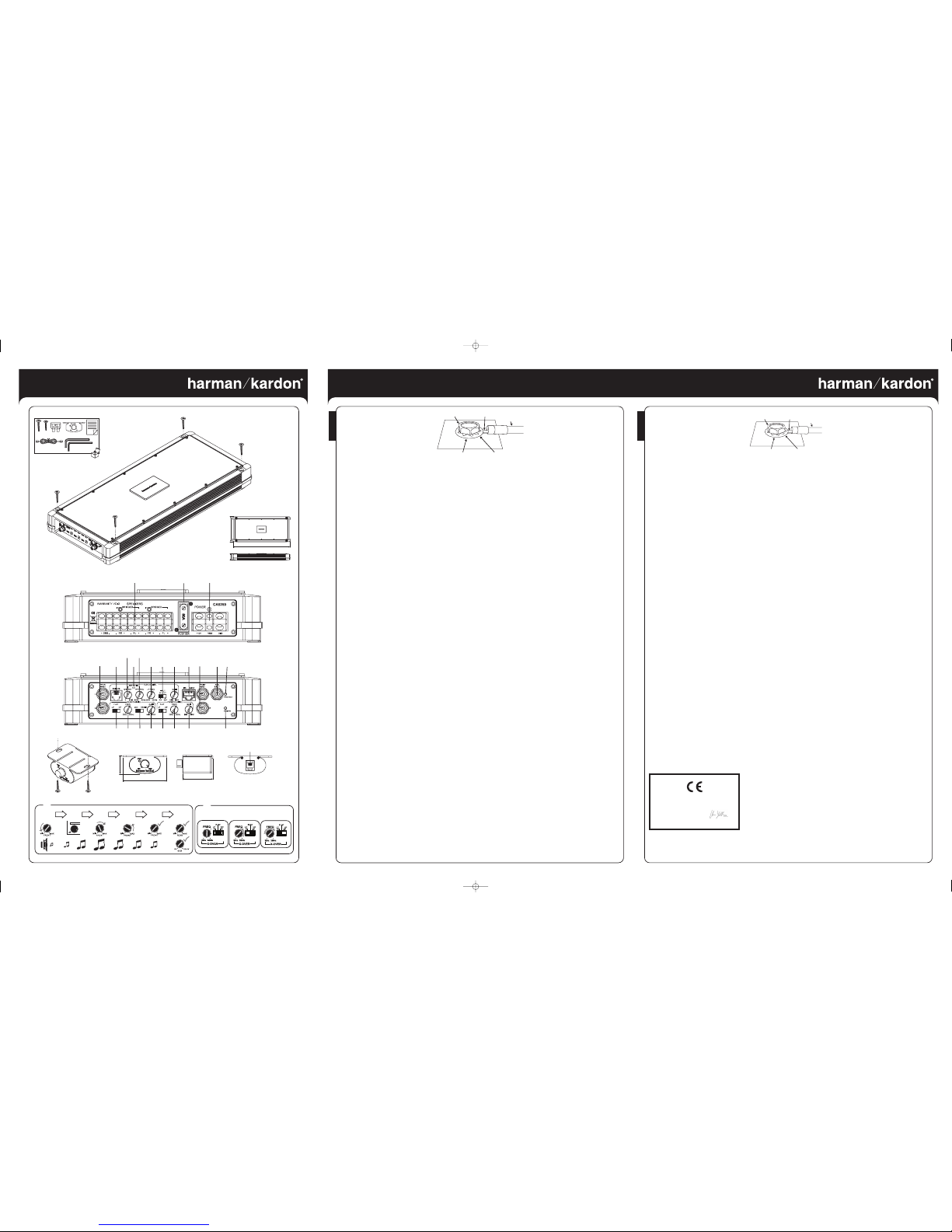

012

9-1/4"

234mm

2-1/2"

62mm

5 6 7 8 9 B C

GFD H JI K

21-1/16"

534mm

ABC

ABCDEF

1-5/8"

43mm

1-5/8"

65mm

27mm

4x 1x

1x 1x – 2mm

1x – 3mm

This product is designed for mobile applications and is not

intended for connection to the mains.

A valid serial number is required for warranty coverage.

Features, specifications and appearance are subject to change

without notice.

CA5250

ENGLISH

POLSKI

Produkt ten jest przeznaczony do użytku przenośnego i nie

należy podłączać go do sieci. Do obsługi gwarancyjnej

wymagany jest ważny numer seryjny. Zastrzega się zmiany

funkcji, specyfikacji i wyglądu produktu.

Deklaracja zgodności

My,Harman Consumer Group, Inc.

2, route de Tours

72500 Chateau du Loir

Francja

deklarujemy na własną odpowiedzialność, że pro-

dukt opisany w niniejszej instrukcji obsługi jest

zgodny ze standardami technicznymi:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07

Harman Consumer Group, Inc.

250 Crossways park Drive, Woodbury,NY 11797

www.jbl.com

JBL to znak towarowy należący do Harman International Industries, Incorporated, zarejestrowany w Stanach Zjednoc-

zonych i/lub innych krajach.

Art. nr

CA5250OM 9/07

Factory Bolt Ring Connector

Ground Wire

Note: Remove any paint

below ring connector.

Star Washer

34828_HK_CA5250_OM.qxd:34828_HK_CA5250_OM.qxd 16/10/07 14:37 Side 4

Warnungen und Hinweise zum Einbau:

• Entfernen Sie das Massekabel von der Fahrzeugbatterie

(Minuspol).

• Überprüfen Sie bitte, ob in der Nähe der Einbaustelle

Benzin-, Brems- oder Unterdruckleitungen bzw.

elektrische Kabel verlaufen – fertigen Sie ggf. eine

entsprechende Skizze an. Gehen Sie beim Schneiden und

Bohren in diesem Bereich besonders vorsichtig vor.

• Suchen Sie sich eine sichere, trockene Einbaustelle aus.

• Sorgen Sie bitte für ausreichende Luftzirkulation – die

Endstufe verwendet Frischluft zur Kühlung der

Ausgangsstufen.

• Befestigen Sie die Endstufe mithilfe des mitgelieferten

Materials.

Technische Daten

• 4 x 55 Watt RMS plus 1 x 200 Watt RMS an 4 Ohm

bei ≤1% THD + N*

• 4 x 80 Watt RMS plus 1 x 320 Watt RMS an 2 Ohm

bei ≤1% THD + N*

• Klirrfaktor (THD + N): 0,05% (bei Nennleistung an 4 Ohm)

• Rauschabstand: 85 dB (Referenz: 1 Watt an 4 Ohm)*

• Rauschabstand: 102 dB (Referenz: Nennleistung an

4 Ohm)

• Frequenzbereich: 10 Hz - 100 kHz und 13 - 320 Hz

• Max. Belastbarkeit: 660 Watt

* CEA-2006A-konform

Lautsprecherausgänge

• Verbinden Sie die Lautsprecher mit diesen Ausgängen

– achten Sie dabei auf korrekte Polarität.

• Fünf-Kanal-Betrieb: Schließen Sie den linken

Frontlautsprecher an die Terminals Front L + und L –

an. Verbinden Sie den rechten Frontlautsprecher mit

den Klemmen Front R+ und R-. Verbinden Sie die

rückwärtigen Lautsprecher mit den entsprechenden

Ausgängen Rear R+ und R- sowie L+ und L-.

Verbinden Sie den Subwoofer mit den Klemmen

Sub + und Sub -.

• Vier-Kanal-Betrieb: Verbinden Sie die beiden Front-

lautsprecher wie im vorherigen Abschnitt beschrie-

ben. Klemmen Sie die Kabel für den einzelnen rück-

wärtigen Lautsprecher an die Anschlüsse Rear L+

und Rear R- (die rückwärtigen Endstufenkanäle wer-

den gebrückt) und verbinden Sie den Subwoofer mit

den Klemmen Sub + und Sub -.

• Drei-Kanal-Betrieb (gebrückt): Verbinden Sie einen

Lautsprecher mit den Klemmen Front L+ und Front R-.

Verbinden Sie den anderen Lautsprecher mit den

Klemmen Rear L+ und Rear R-. Verbinden Sie den

Subwoofer mit den Klemmen Sub + und Sub -.

• Die Mindestimpedanz für den Stereobetrieb beträgt

2 Ohm. Die Mindestimpedanz für den gebrückten Be-

trieb beträgt 4 Ohm. Die Mindestimpedanz für den Sub-

woofer beträgt 2 Ohm.

1Sicherungen

• Verwenden Sie nur Sicherungen vom gleichen Typ und

der gleichen Stärke.

2Stromversorgung

• +12 V: Verbinden Sie diese Buchse mit dem Pluspol der

Autobatterie. Verwenden Sie hierzu ein Kabel mit min-

destens

2,6 mm

Durchmesser. Installieren Sie einen

passenden Sicherungshalter samt 80-A-Sicherung –

der Abstand zur Batterie sollte nicht mehr als 45 cm

betragen. Stellen Sie bitte sicher, dass das Kabel und

die Isolation während der Installation nicht beschädigt

werden. Verwenden Sie Gummitüllen, wenn Sie Kabel

durch die feuerfeste Trennwand zwischen Motor- und

Fahrgastraum oder eine andere Metallfläche führen.

• GND (Masse): Befestigen Sie dieses Kabel am Fahr-

zeugchassis (siehe Abbildung).

• REM: Verbinden Sie diesen Eingang mit dem „Remote

Out“-Ausgang Ihrer Steuereinheit oder mit einer ge-

schalteten Spannungsquelle mit +12 V Gleichstrom.

Eingang für die rückwärtigen Lautsprecher (Cinch)

• Verbinden Sie die Steuergerät-Ausgänge (Cinch) für die

rückwärtigen Lautsprecher mit diesen Eingängen.

Anschluss für den externen Subwoofer-

Lautstärkeregler

• Schließen Sie hier das RJ11-Kabel des externen Sub-

woofer-Lautstärkereglers (Remote Level Control - RLC)

an.

5Bass-Equalizer (Subsonic EQ): variabler

Subwoofer-Hochpassfilter mit einstellbarer

Bassanhebung (Q)

• Beim Einsatz mit Bass-Chassis in Bassreflexge-

häusen setzen Sie bitte die Frequenz 10 Hz

niedriger als die Resonanzfrequenz.

• Beim Einsatz mit Subwoofer-Systemen in ge-

schlossenen Gehäusen stellen Sie bitte den Regler

auf einen beliebigen Wert zwischen 30 und 50 Hz.

• Stellen Sie die Bassanhebung so ein wie es Ihnen

gefällt – achten Sie aber darauf, dass Sie dabei

Ihre Lautsprecher nicht beschädigen.

ADie Subsonic EQ Boost-Schaltung verstärkt

Bassfrequenzen knapp oberhalb der

Hochpassfilter-Einstellung um bis zu 12 dB.

Hinweise zur korrekten Kalibrierung finden Sie

weiter oben.

BSubsonic EQ-Hochpassfilter, stufenlos

einstellbar zwischen 10 und 80Hz. Hinweise zur

korrekten Kalibrierung finden Sie weiter oben.

Regler für den Subwoofer-Tiefpassfilter

• 12 dB/Oktave Tiefpassfilter, stufenlos einstellbar

zwischen 32 und 320 Hz.

• Hinweise zur korrekten Einstellung finden Sie unter

7Eingangswahlschalter

• Stellen Sie diesen Schalter auf EXT wenn Ihr

Steuergerät mit einem Subwoofer-Ausgang (Cinch)

versehen ist und Sie diesen mit dem SUB-Eingang

der Endstufe verbunden haben. Ansonsten sollte

dieser Schalter immer auf INT stehen.

8Eingangs-Pegelregler für den Subwoofer-Kanal

• Mit diesem Regler passen Sie die Empfindlichkeit am

SUB-Eingang an den Pegel des entsprechenden

Ausgangs der Steuereinheit.

• Hinweise zur Pegelanpassung finden Sie unter

9Input Management System (IMS)-Eingang

(RJ45 – Ethernet-Anschluss)

• Verwenden Sie IMS, stellt dieser Anschluss die nöti-

gen Verbindungen für die Frontkanäle, die

rückwärtigen Lautsprecher, den Subwoofer und die

Ferneinschaltung über nur ein Kabel bereit.

Eingang für die vorderen Lautsprecher (Cinch)

• Verbinden Sie die Steuergerät-Ausgänge (Cinch) bzw.

die Ausgänge des Signalprozessors für die Frontlaut-

sprecher mit diesen Eingängen.

Subwoofer-Eingang (Cinch)

• Verbinden Sie die Steuergerät-Ausgänge (Cinch) bzw.

die Ausgänge des Signalprozessors für den Subwoofer

mit diesem Eingang.

CSchutzschaltung (LED)

• Diese LED leuchtet, wenn eine der folgenden

Situationen eintritt: Batteriespannung zu niedrig/zu

hoch, Kurzschluss bei den Lautsprecherkabeln,

Endstufe zu heiß, Fehler bei den Endstufen-

Ausgangsstufen (am Endstufen-Ausgang liegt

Gleichspannung an).

Filter-Wahlschalter für die rückwärtigen Kanäle

•

LP: Wählen Sie diese Schalterstellung zur

Ansteuerung von Subwoofer-Systemen oder wenn

Sie für den Betrieb mit Bass-Mittelton-Chassis einen

Tiefpassfilter benötigen. Der Subsonic-Filter ist

außerdem mit einem Hochpassfilter gekoppelt, der

zu hohe Frequenzen von Ihren Bass-Mittelton-

Chassis fernhält.

• Flat: Wählen Sie diese Schalterstellung, wenn Sie

Vollbereichs-Lautsprecher und keinen Subwoofer

verwenden.

• HP: Wählen Sie diese Schalterstellung, wenn Sie

Satelliten mit eingeschränktem Frequenzbereich oder

Vollbereichs-Lautsprecher zusammen mit einem oder

mehreren Subwoofer-Systemen verwenden.

Übergabefrequenz-Regler für die rückwärtigen Kanäle

• 12 dB/Oktave-Frequenzweiche, stufenlos einstellbar

zwischen 32 und 320 Hz.

FWahlschalter für die rückwärtigen Eingänge

• Besitzt Ihr Steuergerät nur Cinch-Ausgänge für die

vorderen Lautsprecher und haben Sie diese mit den

entsprechenden Eingängen für Frontlautsprecher

dieser Endstufe verbunden, müssen Sie diesen

Schalter auf FRONT stellen. Ansonsten sollte dieser

Schalter immer auf 4CH stehen.

GRegler für die Eingangsempfindlichkeit der rück-

wärtigen Kanäle

• Mit diesem Regler passen Sie die Empfindlichkeit des

Rear-Eingangs an den Pegel des entsprechenden

Ausgangs der Steuereinheit an.

• Hinweise zur Pegelanpassung finden Sie unter

Übergabefrequenz-Regler für die Frontkanäle

• 12 dB/Oktave-Frequenzweiche, stufenlos einstellbar

zwischen 32 und 320 Hz.

Filter-Wahlschalter für die Frontkanäle

• LP: Beim Einsatz von Subwoofern verwenden.

• Flat: Wählen Sie diese Schalterstellung, wenn Sie

Vollbereichs-Lautsprecher und keinen Subwoofer

verwenden.

• HP: Wählen Sie diese Schalterstellung, wenn Sie

Satelliten mit eingeschränktem Frequenzbereich oder

Vollbereichs-Lautsprecher zusammen mit einem oder

mehreren Subwoofer-Systemen verwenden.

JRegler für die Eingangsempfindlichkeit der

Frontlautsprecher-Kanäle

• Mit diesem Regler passen Sie die Empfindlichkeit

des Endstufeneingangs an den Ausgangspegel der

Steuereinheit an. Hinweise zur korrekten

Einstellung finden Sie unter L.

KBetriebsanzeige (LED)

• Leuchtet wenn die Endstufe in Betrieb ist.

Eingangspegel einstellen

Drehen Sie alle Eingangspegelregler gegen den

Uhrzeigersinn auf Minimum (6 V).

Legen Sie einen Musiktitel mit dynamischen

Passagen ein und drehen Sie die Lautstärke am

Steuergerät auf 3/4 Maximallautstärke.

Drehen Sie den Regler für die Eingangsempfindlich-

keit der Frontkanäle im Uhrzeigersinn so weit, bis

die Musik verzerrt klingt.

Drehen Sie danach den Regler für die Eingangs-

empfindlichkeit der Frontkanäle langsam wieder

zurück (gegen den Uhrzeigersinn), bis die Musik

wieder verzerrungsfrei klingt.

ENun

ist die Eingangsempfindlichkeit der Frontkanäle

korrekt eingestellt.

FStellen Sie die Eingangsempfindlichkeit der

rückwärtigen Kanäle und des Subwoofer-Kanals

passend zu der der Frontkanäle ein.

Die Frequenzweiche einstellen

Frequenzweicheneinstellung für Vollbereichslaut-

sprecher mit 130-mm-Chassis oder größer, wenn

kein Subwoofer verwendet wird.

Frequenzweicheneinstellung für Vollbereichslaut-

sprecher, wenn das System zusätzlich einen

Subwoofer hat.

Frequenzweicheneinstellung für Subwoofer.

Hinweis: Der zulässige Frequenzbereich wird mit

einem grauen Balken angezeigt.

NAnschluss für den externen Subwoofer-

Lautstärkeregler

Mit diesem externen Regler können Sie die

Basswiedergabe vom Fahrersitz aus einstellen.

Blechschraube Anschlussöse

Masseleitung

Hinweis: Kratzen Sie

den Lack unter der Öse ab,

um einen direkten Kontakt

zum Karosseriemetall herzustellen.

Fächerscheibe

Harman Deutschland GmbH

Hünderstraße 1 • 74080 Heilbronn • Telefon: 07131 / 480 0

www.jbl-audio.de

JBL ist eine Marke von Harman International Industries, Incorporated, eingetragen in

den Vereinigten Staaten und/oder anderen Ländern.

Teile-Nr.: CA5250OM 9/07

Konformitätserklärung

Wir, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir – Frankreich

erklären in eigener Verantwortung, dass das

hier beschriebene

Produkt folgenden Standards entspricht:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Dieses Gerät wurde ausschließlich für den mobilen Einsatz konstruiert und

nicht in einer stationären, konventionellen HiFi-Anlage.

Im Garantiefall benötigen Sie eine gültige Seriennummer.

Alle Leistungsmerkmale und Spezifikationen sowie das mechanische Design

können sich ohne vorherige Ankündigung ändern.

DEUTSCH

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, Frankreich 10/07

34828_HK_CA5250_OM.qxd:34828_HK_CA5250_OM.qxd 16/10/07 14:35 Side 8

Mises en garde et conseils d’installation :

• Débranchez la borne négative (-) de la batterie de

votre véhicule.

• Sur les zones d’installation, localisez et identifiez

toutes les conduites de carburant, de circuit hy-

draulique de freinage, d’aspiration et le câblage élec-

trique. Soyez extrêmement prudent lors de découpe

ou de perçage dans ou autour de ces zones.

• Choisissez un emplacement de montage sûr et

éloigné de l’humidité.

• Assurez-vous qu’il existe une circulation d’air suff-

isante à l’emplacement de montage, pour garantir le

bon refroidissement de l’amplificateur.

• Installez l’amplificateur à l’aide du matériel fourni.

Caractéristiques techniques

• 55 W RMS x 4 canaux, plus 200 W RMS x 1 canal à

4 ohms et ≤1 % THD + N*

• 80 W RMS x 4 canaux, plus 320 W RMS x 1 canal à

2 ohms et ≤1 % THD + N*

• THD + N : 0,05 % (puissance nominale à 4 ohms)

• Rapport signal-bruit : 85dB

(référence 1 W à 4 ohms)*

• Rapport signal-bruit : 102dB

(puissance nominale de référence à 4 ohms)

• Réponse de fréquence : 10 Hz – 100 kHz et

13 Hz – 320 Hz

* Homologué CEA-2006A

0Connecteurs de sortie d’enceinte

• Branchez les enceintes sur ces bornes, en

respectant une polarité correcte.

• Fonctionnement à cinq canaux : branchez l’en-

ceinte avant gauche aux broches FL+ et FL-, et

l’enceinte avant droite aux broches FR+ et FR-.

Répétez l’opération pour l’arrière, en utilisant

les broches RL+ et RL- pour l’enceinte arrière

gauche et les broches RR+ et RR- pour l’en-

ceinte arrière droite. Branchez le subwoofer

aux bornes Sub+ et Sub-.

• Fonctionnement à quatre canaux : branchez les

enceintes stéréo aux broches FL (enceinte

gauche) et FR (enceinte droite), comme indiqué

ci-dessus. Branchez l’enceinte seule, sur

laquelle les canaux arrière de l’amplificateur

seront pontés, aux broches L+ et R–. Branchez

le subwoofer aux bornes Sub+ et Sub-.

• Fonctionnement (ponté) à trois canaux :

branchez une enceinte aux broches L+ et R–.

Branchez l’autre enceinte aux broches L+ et

R–. Branchez le subwoofer aux bornes Sub+ et

Sub-.

• L’impédance d’enceinte minimale pour un fonc-

tionnement stéréo est de 2 ohms. L’impédance

d’enceinte minimale pour un fonctionnement

ponté est de 4 ohms. L’impédance minimale du

subwoofer est de 2 ohms.

1Fusibles

• Remplacez-les uniquement avec des fusibles de

même type et de même catégorie.

2Connecteurs d’alimentation d’entrée

• +12 V : raccordez-le à la borne positive de la

batterie du véhicule. Un câble de

2,6 mm

est

recommandé. Installez un porte-fusible et un

fusible approprié (80 A minimum) à 50 cm de la

batterie. Assurez-vous de ne pas endommager ou

pincer le câble pendant l’installation. Installez des

œillets de protection pour le passage des câbles

à travers les parois ou les autres plaques de tôle.

• GND : raccordez-le au châssis du véhicule. Con-

sultez l’illustration ci-dessous en référence.

• REM : raccordez-le à la borne « Remote Out » de

l’unité source ou à une source +12 V (CA) com-

muté.

3Connecteurs d’entrée arrière (RCA)

• Branchez ici les sorties arrière RCA de l’unité

source ou du processeur de signal.

4Connecteur de contrôle distant du niveau de sub-

woofer

• Branchez ici le contrôle distant de niveau (RLC),

à l’aide du câble RJ-11 fourni.

5EQ Subsonique: Filtre subsonique passe-haut

avec amplification variable (Q)

• Pour les woofers dans des boîtiers ventilés, ré-

glez le contrôle de fréquence sur une valeur 10 Hz

sous la fréquence de résonance du boîtier.

• Pour les woofers dans des boîtiers étanches, ré-

glez le contrôle sur n’importe quelle valeur entre

30 HZ et 50 Hz à votre convenance.

• Réglez le contrôle du renfort à votre convenance,

en faisant attention de ne pas appliquer trop de

renfort pour ne pas endommager votre ou vos

woofers.

ALe régulateur de l’EQ subsonique qui fournira

jusqu'à 12dB d’amplification, légèrement

au-dessus de la fréquence du filtre passe-haut.

Référez-vous ci-dessus pour les réglages

appropriés.

BLe régulateur de fréquence du filtre passe-haut

de l’EQ subsonique, variable entre 10Hz et 80Hz.

Référez-vous ci-dessus pour effectuer les

réglages appropriés.

6Contrôle de fréquence du filtre passe-bas du

subwoofer

• Filtre passe-bas de 12 dB/octave, variable de 32

Hz à 320 Hz.

• Consultez Lpour en savoir plus sur la procé-

dure de réglage.

7Commutateur de sélection de l'entrée

• Si vous utilisez les entrées de type RCA et le

dispositif source a une sortie de caisson d'extrêmes

graves et vous l’avez connecté à l'entrée

SECONDAIRE, réglez ce commutateur à la

position EXT. Dans le cas contraire, réglez le à

la position INT.

8Régulateur de gain de l’haut-parleur

d'extrêmes graves (Niveau d'entrée)

• Utilisé pour faire correspondre l’entrée SUB de

l’amplificateur avec la sortie de l’unité source.

• Consultez Lpour en savoir plus sur la

procédure de réglage.

9Système de gestion d'entrée (IMS)

Connecteur d’entrée (Câble Ethernet RJ45)

• Ce connecteur assure une simple connexion pour le

haut-parleur d'extrêmes graves avant, arrière, et le

démarrage à distance lorsqu’il est utilisé avec l’IMS

(Système de gestion d’entrée).

AConnecteurs d’entrée avant (RCA)

• Branchez ici les sorties avant RCA de l’unité

source ou du processeur de signal.

BConnecteur d’entrée subwoofer (RCA)

• Branchez ici les sorties subwoofer RCA de l’unité

source ou du processeur de signal.

CDiode de protection

• S’allume dès que l’une des conditions d’erreur

suivantes se produit : surcharge ou décharge de

la batterie, court-circuit des fils d’enceinte,

chauffe de l’amplificateur, panne du circuit de

sortie de l’amplificateur (tension CC existante

dans la sortie de l’amplificateur).

DSélecteur du filtre de séparation arrière

• LP: Sélectionnez cette option pour le (s) haut-

parleurs d'extrêmes graves (s) ou pour fournir un

filtre passe-bas pour les haut-parleurs mi-bas

autonomes. Le filtre subsonique fournira un filtre

passe-haut pour ces haut-parleurs autonomes.

• Flat : à sélectionner pour des enceintes à large

bande lorsque aucun subwoofer n’est utilisé

dans le système.

• HP : à sélectionner pour des enceintes médium

ou à large bande lorsqu’un subwoofer est utilisé

dans le système.

EContrôle de la fréquence de séparation arrière

• Séparation de 12 dB/octave, variable de 32 à

320 Hz.

FCommutateur de sélection du signal

de l’entrée arrière

• Si votre dispositif principal dispose uniquement

de sorties de type RCA avant et elles sont

branchées aux connecteurs de l'entrée avant de

l'amplificateur, basculer ce commutateur à la

positon AVANT. Dans le cas contraire, le laisser

à la position 4CH.

GContrôle de niveau d’entrée arrière

• Utilisé pour faire correspondre l’entrée arrière de

l’amplificateur avec la sortie de l’unité source.

• Consultez Lpour en savoir plus sur la procédure

de réglage.

HSélecteur du filtre de séparation avant

• LP : à sélectionner pour le ou les subwoofers.

• Flat : à sélectionner pour des enceintes à large

bande lorsque aucun subwoofer n’est utilisé

dans le système.

• HP : à sélectionner pour des enceintes médium

ou à large bande lorsqu’un subwoofer est utilisé

dans le système.

IContrôle de la fréquence de séparation avant

• Séparation de 12 dB/octave, variable de 32 à

320 Hz.

JRégulateur de gain avant (Niveau d'entrée)

• Utilisé pour adapter le niveau d'entrée de

l'amplificateur au niveau de sortie du dispositif

source. Consultez la partie correspondante pour

suivre son mécanisme de réglage.

KDiode d’alimentation

• S’allume lorsque l’amplificateur est sous tension.

Réglage du niveau d’entrée

ATournez tous les contrôles de niveau d’entrée

dans le sens antihoraire sur 6 V (minimum).

BPendant la lecture d’une piste musicale

dynamique, tournez le contrôle de volume

principal de l’unité jusqu’à la position 3/4.

CTournez le contrôle du niveau d’entrée avant

dans le sens horaire jusqu’à ce que la musique

soit si forte qu’elle en devienne inaudible (de la

distorsion se fait entendre en sortie).

DTournez progressivement le contrôle de niveau

d’entrée avant dans le sens antihoraire, jusqu’à

ce que la musique soit de nouveau audible.

ELe niveau d’entrée avant est désormais

correctement réglé.

FRéglez les régulateurs de gains arrière et

secondaires à telle enseigne que le niveau des

haut-parleurs arrière soit proportionnel au

niveau des haut-parleurs avant, conformément

à vos préférences.

Réglage de la séparation

ARéglage de séparation pour les enceintes de 5"

ou à plus large bande lorsque aucun subwoofer

n’est inclus dans le système.

BRéglage de séparation pour les enceintes à

large bande lorsqu’un subwoofer est inclus

dans le système.

CRéglage de séparation pour les subwoofers.

Remarque : les plages de fréquence acceptables

sont indiquées en gris.

NCommande de niveau à distance

La commande de niveau à distance, si installée,

vous permet de régler le niveau des graves tout en

étant assis dans le siège de la position d’écoute.

Boulon d’usine Cosse de connexion

Câble de mise

à la terre

Remarque : décapez la

peinture sous la cosse

de connexion.

Rondelle en étoile

CA5250

FRANÇAIS

Ce produit est conçu pour les applications audio d’automobile

et n’est pas prévu pour une connexion au secteur. Un numéro

de série valable est nécessaire pour la couverture de la

garantie. Toutes les fonctions, spécifications et apparences

sont sujettes à modification sans préavis.

Déclaration de conformité

We, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir

France

éclarons sous notre propre responsabilité que le produit décrit dans ce

manuel d’utilisation est conforme aux normes techniques suivantes :

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07

34828_HK_CA5250_OM.qxd:34828_HK_CA5250_OM.qxd 16/10/07 14:35 Side 9

Consejos y trucos de Instalación:

• Desconecte el terminal negativo (–) de la batería de

su automóvil.

• En los posibles lugares de instalación, localice y

marque todas las líneas de gasolina, líquido de

frenos y cables eléctricos. Utilice extrema

precaución al realizar agujeros cerca de estas

áreas.

• No instale altavoces en una ubicación en la que

puedan estar expuestos a la humedad.

• Asegúrese de dejar suficiente espacio en la

ubicación de montaje para facilitar la circulación de

aire a través del amplificador.

• Coloque el amplificador en la ubicación elegida,

utilizando las piezas proporcionadas.

Especificaciones

• 55W RMS x 4 canales, más 200W RMS x 1 canal @

4 ohms y ≤1% THD + N*

• 80W RMS x 4 canales, más 320W RMS x 1 canal @

2 ohms y ≤1% THD + N*

• THD + N: 0.05% (potencia @ 4 ohms)

• Relación Señal-ruido: 85dB

(referencia 1W sobre 4 ohms)*

• Relación Señal-ruido: 102dB

(potencia referencia sobre 4 ohms)

• Respuesta en frecuencia: 10Hz – 100kHz y

13Hz – 320Hz

* Cumple con el protocolo CEA-2006A

Conectores de Salida para altavoces

• Conecte los altavoces a estos terminales,

siempre observando la polaridad.

• Operación en cinco canales: Conecte el

altavoz frontal izquierdo a los terminales Front

L+ y L–, y el altavoz frontal derecho a los

terminales Front R+ y R–. Realice la misma

operación para los altavoces traseros,

utilizando los terminales Rear L+ y L–, y los

terminales Rear R+ y R–. Conecte al altavoz

de subgraves a los terminales Sub+ y Sub–.

• Operación en cuatro canales: Conecte el par

de altavoces frontales a los terminales

frontales, tal como se ha descrito. Conecte el

altavoz independiente a los canales traseros

del amplificador en los cuales realizará la

conexión en puente con los terminales Rear

L+ y Rear R–. Conecte el altavoz de subgraves

a los terminales Sub+ y Sub–.

• Operación en tres canales (puenteada):

Conecte un altavoz a los terminales Front L+ y

Front R–. Conecte el otro altavoz a los termi-

nales Rear L+ y Rear R–. Conecte el altavoz de

subgraves a los terminales Sub+ y Sub–.

• La impedancia de altavoz mínima para la

operación en estéreo es 2 ohms. La impedancia

de altavoz mínima para la operación puenteada

es 4 ohms. La impedancia mínima de altavoz de

subgraves es 2 ohms.

1Fusibles

• Sustituya el fusible siempre por uno del mismo

tipo y calibre.

2Conectores eléctricos entrada

• +12V: Conexión al terminal positivo de la batería

del vehículo. Se recomienda un cable 2,6 mm.

Coloque un porta-fusibles y un fusible adecuado

(80A mínimo) a una distancia aproximada de

50 cm de la batería. Asegúrese de no dañar el

cable durante la instalación. Instale plásticos de

protección cuando deba colocar cables bajo

puertas corta-fuegos u otras superficies

metálicas.

• GND: Conexión al chasis del vehículo. Consulte

la siguiente imagen.

• REM: Conecte aquí el terminal ‘Remote Out’ de la

unidad fuente o a una fuente conmutada 12V+

(ACC).

3Conectores Traseros Entrada (RCA)

• Conecte aquí los conectores RCA de salida de la

unidad fuente o procesador de señal.

4Conector control remoto de nivel de Subgraves

• Conecte aquí el control remoto (RLC), utilizando

el cable RJ-11 proporcionado.

5EQ Subsónica: FiltroSubsónico Pasa-altos con

Amplificación Variable (Q)

• Para altavoces con abertura de ventilación,

coloque el control de frecuencia a un valor 10Hz

por debajo de la frecuencia de resonancia del

altavoz.

• Para altavoces sellados, coloque el control de

frecuencia a cualquier valor entre 30Hz y 50Hz,

según su preferencia.

• Coloque el valor de amplificación según su

preferencia, teniendo en cuenta que una

amplificación excesiva podría dañar su altavoz.

AControl de EQ subsónica que proporcionará hasta

12dB de amplificación, ligeramente por encima de

la frecuencia del filtro pasa-altos. Consulte la

sección anterior para realizar los ajustes

necesarios.

BControl de frecuencia de filtro pasa-altos para EQ

subsónica, variable entre 10Hz y 80Hz. Consulte

la sección anterior para realizar los ajustes

necesarios.

6Control Frecuencia de Filtro pasa-bajos para

Subgrave

• Filtro pasa-bajos 12dB/octava, variable de 32Hz a

320Hz.

• Consulte la sección Lpara realizar este ajuste.

7Interruptor para Selección de Entrada

• Si está utilizando entradas tipo RCA y el dispositivo

fuente dispone de salida para subgraves conectada

a la entrada SUB, coloque este interruptor en la

posición EXT. En cualquier otro caso, colóquelo en

su posición INT.

8Control Ganancia Subgrave (Nivel entrada)

• Utilícelo para adecuar la entrada SUB del

amplificador al nivel de salida de la unidad

fuente.

• Consulte la sección Lpara realizar este ajuste.

9Conector Entrada (Cable Ethernet RJ45)del

Sistema de Gestión de Entrada (Input

Management System, IMS)

• Con el sistema IMS, este conector proporciona una

conexión simple para la activación de altavoz

frontal, trasero, subgrave y remoto.

AConectores Frontales Entrada (RCA)

• Conecte aquí los conectores RCA de salida de la

unidad fuente o procesador de señal.

BConectores Entrada Subgrave (RCA)

• Conecte aquí los conectores de salida de

subgraves (RCA) de la unidad fuente o

procesador de señal.

CLED de protección

• Se ilumina bajo cualquiera de las siguientes

condiciones: voltaje de batería inadecuado,

cortocircuito en cables de altavoz,

sobrecalentamiento de amplificador, fallo en el

circuito de salida del amplificador (voltaje DC

presente en la salida del amplificador).

DSelector de Filtro de Crossover Trasero

• LP: Seleccione esta opción para subgrave(s) o para

proporcionar un filtro pasa-bajos para altavoces de

medios-graves independientes. El filtro subsónico

proporcionará un filtro pasa-altos para dichos

altavoces.

• Plano (flat): Selección para altavoces de

espectro completo cuando no utilice subgrave en

el sistema.

• HP: Selección para altavoces de medios o

espectro completo cuando utilice subgrave en el

sistema.

EControl de Frecuencia de Crossover Trasero

• Crossover 12dB/octava, variable de 32Hz a 320Hz.

FSelector de Señal Entrada Trasera

• Si su dispositivo fuente dispone sólo de salidas

RCA frontales conectadas a las entradas frontales

del amplificador, coloque este interruptor en su

posición FRONT. En cualquier otro caso, colóquelo

en su posición 4CH.

GControl Nivel Entrada Trasera

• Utilícelo para adecuar el nivel de salida de la

unidad fuente o procesador de señal a la entrada

del amplificador.

• Consulte la sección Lpara realizar este ajuste.

HSelector de Filtro de Crossover Frontal

• LP: Selección para subgrave(s).

• Plano (flat): Selección para altavoces de

espectro completo cuando no utilice subgrave en

el sistema.

• HP: Selección para altavoces de medios o

espectro completo cuando utilice subgrave en el

sistema.

IControl de Frecuencia de Crossover Frontal

• Crossover 12dB/octava, variable de 32Hz a

320Hz.

JControl de Ganancia (Nivel entrada) Frontal

• Utilícelo para adecuar el nivel de entrada del

amplificador al nivel de salida del dispositivo

fuente. Consulte la sección Lcorrespondiente

para seguir su proceso de ajuste.

KLED de encendido

• Se ilumina cuando el amplificador está activado.

LAjuste de Nivel de entrada

AColoque todos los controles de nivel

completamente hacia la izquierda (6V, mínimo).

BCon una dinámica pista de música en

reproducción, coloque el control de volumen

principal en su posición 3/4.

CGire el control de nivel de entrada frontal hacia

la derecha hasta que la música deje de sonar

con claridad (con distorsión presente).

DGire el control de nivel de entrada frontal hacia

la izquierda gradualmente, hasta que la música

suene nítidamente de nuevo.

EEl control de nivel de entrada frontal está ahora

ajustado correctamente.

FAjuste los controles de ganancia ‘Rear’ y ‘Sub’ de

modo que el nivel de los altavoces traseros sea

proporcional al nivel de los altavoces frontales,

según sus preferencias.

MAjuste del Crossover

AAjuste de crossover para altavoz de espectro

completo 5" o superior, sin altavoz de subgraves

en el sistema.

BAjuste de crossover para altavoces de espectro

completo, con altavoz de subgraves en el

sistema.

CAjuste de crossover para altavoz de subgraves.

Nota: Los intervalos de frecuencias aceptables

están marcados en color gris.

NControl Remoto de Nivel

La instalación del Control remoto de nivel le

permitirá el ajuste del nivel de señal de graves

desde el asiento del conductor.

Tuerca Conector anular

Cable de tierra

Nota: Retire la pintura

bajo el conector Arandela

ESPANOL

Este producto ha sido diseñado para aplicaciones de automóvil,

y no deberá ser conectado directamente a un toma de corriente.

Se requerirá un número de serie válido para la cobertura de la

garantía. Características, especificaciones y aspecto sujetos a

cambio sin necesidad de previo aviso.

Declaración de conformidad

We, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir

France

declaramos bajo nuestra propia responsabilidad que el producto de-

scrito en este manual del usuario cumple las normas técnicas:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07

34828_HK_CA5250_OM.qxd:34828_HK_CA5250_OM.qxd 16/10/07 14:35 Side 10

Tips En Waarschuwingen Bij De Installatie:

• Neem de minpool – negatief – op de accu van het

voertuig los.

• Lokaliseer en noteer op de plaats waar u wilt in-

stalleren alle brandstof-, rem-, vacuüm- en elek-

trische leidingen. Benuiterst voorzichtig bij zagen of

boren in de nabijheid van dergelijke leidingen.

• Kies een veilige plaats, uit de buurt van vocht en

condens.

• Zorg ervoor dat er op de plaats waar de versterker

komt voldoende ventilatie is voor de koeling.

• Monteer de versterker met de bijgevoegde mon-

tagematerialen.

Technische Gegevens

• 4 x 55 W RMS plus 1 x 200 W RMS @ 4 ohm en ≤1

% THV + R*

• 4 x 80 W RMS plus 1 x 320 W RMS @ 2 ohm en ≤1

% THV + R*

• THV+R: 0,05% (nominaal vermogen @ 4 ohm)

• Signaal/Ruis-Afstand: 85 dB

(referentie 1 W in 4 ohm)*

• Signaal/Ruis-Afstand: 102 dB

(referentie nominaal vermogen in 4 ohm)*

• Frequentiebereik: 10 Hz – 100 kHz en 13 Hz – 320 Hz

* conform CEA-2006A

Luidspreker Uitgangen

• Verbind de luidsprekers met deze aansluitingen

en let op de juiste polariteit.

• Vijf Kanalen Toepassing: verbind de linker front

luidspreker met de Front L+ en L- aansluitingen

en de linker front luidspreker met de Front R+

en R- aansluitingen. Herhaal dat voor de achter

luidsprekers met de Rear (achter) L+ en L-

aansluitingen en de Rear R+ en R- aansluitin-

gen. Verbind de subwoofer met de Sub+ en

Sub- aansluitingen.

• Vier Kanalen Toepassing: verbind de stereo

luidsprekers met de Front aansluitingen, als

hiervoor omschreven. Verbind de enkelvoudige

luidspreker waarbij de achter kanalen van de

versterker zijn gebrugd tot de Rear L+ en Rear

R- aansluitingen. Verbind de subwoofer met de

Sub+ en Sub- aansluitingen.

• Drie Kanalen (gebrugde) Toepassing: verbind

de ene luidspreker met de Front L+ en R-

aansluitingen. Verbind de andere luidspreker

met de Rear L+ en R- aansluitingen. Verbind de

subwoofer met de Sub+ en Sub- aansluitingen.

• De minimum luidsprekerimpedantie voor stereo

gebruik is 2 ohm. Minimum luidsprekerimped-

antie voor gebrugd gebruik is 4 ohm. Minimum

subwoofer impedantie is 2 ohm.

1Zekeringen

• Bij vervanging uitsluitend hetzelfde type en

dezelfde waarde gebruiken.

2Voedingsaansluitingen

• +12 V: verbind deze met de plus van de accu. Wij

raden 2,6 mm kabel aan. Installeer een geschikte

zekeringhouder met zekering (80 A minimaal)

binnen 50 cm van de accu. Controleer of de

kabel niet wordt beschadigd tijdens de instal-

latie. Gebruik rubber tulen op plaatsen waar de

kabel door metalen delen wordt gevoerd.

• GND (massa): verbind deze met het chassis van

de auto. Zie afbeelding hieronder.

• REM: verbind deze met de ‘Remote Out’ van de

stuureenheid (radio) of met een geschakelde

12 V+ (ACC) aansluiting.

Achter Ingangen (Cinch)

• Verbinden met de achter uitgangen van de bron

of de signaal processor.

Aansluiting Subwoofer Niveau Instelling op Afstand

• Verbind de Niveau Afstandsbediening (RLC)

hiermee, met de bijgeleverde RJ-11 kabel.

5Subsonische EQ: Variabel Hoogdoorlaat Filter Met

Instelbare Versterking (Q)

• Voor woofers in open behuizingen zet u de

frequentie-instelling op een waarde 10 Hz

beneden de resonantie (afgestemde) frequentie

van de kast.

• Voor woofers in gesloten behuizingen zet u de

frequentie-instelling op elke waarde die u wilt

tussen 30 en 50 Hz.

• Stel de lift (boost) in op een gewenste waarde

en wees voorzichtig dat u deze niet zo hoog zet

dat de woofer(s) wordt beschadigd.

ADe Subsonische EQ Boost instelling biedt

maximaal 12 dB versterking, iets boven de

frequentie van het hoogdoorlaat filter. Zie

hierboven voor de juiste instellingen.

BFrequentie Instelling Subsonisch EQ

Hoogdoorlaat Filter, variabel tussen 10 en 80

Hz. Zie hierboven voor de juiste instellingen.

Instelling Frequentie Laagdoorlaat Filter van de

Subwoofer

• 12 dB/oct wisselfilter, regelbaar van 32 – 320 Hz.

•Zie

Lvoor de instelprocedure.

7Ingangskeuze

• Gebruikt u cinch ingangen en de bron bezit een sub-

wooferuitgang die u heeft verbonden met de SUB

ingang, zet deze schakelaar dan op EXT. In andere

gevallen kiest u de positie INT.

8Subwoofer Niveau Instelling (Gain)

• Wordt gebruikt om de SUB ingang van de ver-

sterker aan te passen aan de uitgang van de

bron.

•Zie

Lvoor de instelprocedure.

9Ingangs Manegement Systeem (IMS) Ingang

(RJ45 Ethernet Kabel)

• Bij gebruik van het IMS, biedt deze connector één

enkele aansluiting voor front, achter, subwoofer en

inschakeling op afstand.

Front Ingangen (Cinch)

• Verbind deze met de cinch front uitgang van de

signaalbron of signaalprocessor.

Subwoofer Ingang (Cinch)

• Verbinden met de Cinch uitgangen van de bron, of

de signaal processor.

CBeveiligingsled

• Licht op wanneer één van de volgende situaties

ontstaat: over- of onderspanning van de accu,

kortsluiting in een luidsprekerleiding, versterker

is te heet, de eindtrap van de versterker werkt

niet (gelijkspanning aanwezig in het uitgangssig-

naal).

Opmerking: acceptabele frequenties zijn in grijs

aangegeven.

Keuzeschakelaar Wisselfilter Achter

•LP (laagdoorlaat): kiest voor subwoofer(s) of voor een

laagdoorlaat filter voor afzonderlijke midden-laag

luidsprekers. Het subsonisch filter biedt een

hoogdoorlaat filter voor afzonderlijke midden-laag

luidsprekers.

• Flat (recht): kies dit voor breedband luidsprekers

wanneer geen subwoofer in het systeem

aanwezig is.

• HP (hoogdoorlaat filter): kies dit voor een systeem

met midden/hoog luidsprekers of breedband luid-

sprekers waarbij een subwoofer wordt toegepast.

Achter Wisselfilter Frequentie Instelling

• 12 dB/oct wisselfilter, regelbaar van 32 – 320 Hz.

FIngangskeuze Achter Ingang

• Wanneer de bron is voorzien van uitsluitend front

cinch uitgangen en deze zijn verbonden met de

Front ingangen van de versterker, zet deze schake-

laar dan op FRONT. In andere gevallen kiest u de

4CH (4-kan.) positie.

Achter Ingangsniveau Regelaar

• Wordt gebruikt om de achter ingangsgevoeligheid

aan te passen aan het uitgangsniveau van de

bron.

HFront Wisselfilter Functiekeuze

• LP: kies dit voor subwoofer(s)

• Flat (recht): kies dit voor breedband luidsprekers

wanneer geen subwoofer in het systeem aan-

wezig is.

• HP (hoogdoorlaat filter): kies dit voor een systeem

met midden/hoog luidsprekers of breedband luid-

sprekers waarbij een subwoofer wordt toegepast.

IFront Wisselfilter Frequentie Instelling

• 12 dB/oct wisselfilter, regelbaar van 32 – 320 Hz.

JIngangsgevoeligheid Instelling Front (Gain)

• Past de ingangsgevoeligheid van de versterker aan

het uitgangsniveau van de bron aan. Zie Lvoor de

instelprocedure.

KControle LED

• Licht op wanneer de versterker is ingeschakeld.

•Zie

Lvoor de juiste instelprocedure.

Ingangsgevoeligheid (Gain)

ADraai alle ingangsregelaars naar links, naar

6 V (minimum).

BSpeel dynamische muziek en draai de rege-

laar van de stuureenheid op 3/4.

CDraai de Front ingangsregelaar naar rechts

tot de muziek zo luid is dat het niet meer

zuiver klinkt (vervorming in het signaal).

DDraai de Front ingangsregelaar iets terug tot

de muziek weer zuiver klinkt.

EHet Front niveau is nu correct ingesteld.

FStel de Achter (Rear) en Sub gevoeligheden

(Gain) zo in dat het niveau van de achter luid-

sprekers in de juiste verhouding staat tot de

front luidsprekers en overeenkomstig uw

voorkeur.

Instellen van het Wisselfilter

AInstelling voor 5" (13 cm) of grotere breed-

band luidsprekers wanneer geen subwoofer

in het systeem is opgenomen.

BInstelling voor breedband luidsprekers

wanneer wel een subwoofer in het systeem

is opgenomen.

CWisselfilter instelling voor subwoofers.

Opmerking: acceptabele frequenties zijn in grijs

aangegeven.

NNiveau Instelling op Afstand

De afstandsbediening voor het niveau, indien

geïnstalleerd, maakt het mogelijk het laag in te

stellen vanaf de luisterpositie.

Aanwezige schroef Bevestigingsoog

Massadraad

Opmerking: verwijder

zonodig verf onder het

bevestigingsoog

Kartelring

CA5250

NEDERLANDS

Verklaring van Conformiteit

Wij, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir

France

Verklaren in eigen verantwoordelijkheid dat het product beschreven in

deze handleiding voldoet aan de volgende technische richtlijnen:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07

Dit product is bedoeld voor mobiele toepassingen en niet geschikt voor

aansluiting op het lichtnet. Een geldig serienummer is vereist indien

aanspraak wordt gemaakt op de garantie. Eigenschappen, specificaties

en vormgeving kunnen zonder voorafgaande kennisgeving worden

gewijzigd.

34828_HK_CA5250_OM.qxd:34828_HK_CA5250_OM.qxd 16/10/07 14:35 Side 11

Avvisi e consigli per l’installazione:

• Scollegare il polo negativo (–) dalla batteria del

veicolo.

• Nel luogo dell’installazione, localizzare e prendere

nota di tutti i tubi del carburante, i tubi del freno

idraulico, i tubi del vuoto ed i cavi elettrici. Prestare

estrema attenzione quando si realizzano tagli o fori

in queste zone o vicino ad esse.

• Scegliere un luogo di montaggio sicuro lontano da

umidità.

• Assicurarsi che ci sia sufficiente aria in circolazione

nel luogo di montaggio dell’amplificatore in modo

che si raffreddi.

• Montare l’amplificatore usando il supporto in

dotazione.

Specifiche tecniche

• 55W RMS x 4 canali, più 200W RMS x 1 canali @

4 ohm e ≤1% THD + N*

• 80W RMS x 4 canali, più 320W RMS x 1 canali @

2 ohm e ≤1% THD + N*

• THD + N: 0,05% (assorbimento @ 4 ohm)

• Proporzione di rumore del segnale: 85 dB

(referenza 1W in 4 ohm)*

• Proporzione di rumore del segnale: 102 dB

(referenza assorbimento in 4 ohm)

• Risposta di frequenza: 10Hz – 100kHz e 13Hz – 320Hz

* CEA-2006A conforme

Connettori uscita diffusori

• Collegare i diffusori a questi terminali osser-

vando la polarità corretta.

• Funzionamento a cinque canali: Collegare il

diffusore anteriore sinistro ai terminali Anteri-

ori L+ e L– e il diffusore anteriore destro ai ter-

minali Anteriori R+ e R–. Ripetere l'operazione

per i diffusori posteriori usando i terminali Pos-

teriori L+ e L– ed i terminali posteriori R+ e R–.

Collegare il subwoofer ai terminali Sub+ e

Sub–.

• Funzionamento a quattro canali: • Collegare i

diffusori stereo ai terminali anteriori, come de-

scritto anteriormente.

Collegare il diffusore singolo in cui i canali

posteriori dell’amplificatore faranno da ponte

ai terminali Posteriore L+ e Posteriore R–. Col-

legare il subwoofer ai terminali Sub+ e Sub–.

• Funzionamento a due canali (con ponte): Colle-

gare un diffusore ai terminali Anteriore L+ e

Anteriore R–. Collegare l’altro diffusore ai ter-

minali Posteriore L+ e Posteriore R–. Collegare

il subwoofer ai terminali Sub+ e Sub–.

• L’impedenza minima del diffusore per il funziona-

mento stereo è di 2 ohm. L’impedenza minima del

diffusore per il funzionamento con monte è di

4 ohm. L’impedenza minima del subwoofer è di

2 ohm.

1Fusibili

• Sostituire solo con lo stesso tipo e potenza.

2Connettori ingresso alimentazione

• +12V: Collegare il terminale positivo della

batteria del veicolo. Si raccomanda un cavo da

2,6 mm. Installare un portafusibili appropriato ed

un fusibile (minimo da 80A) entro 50 cm dalla

batteria. Assicurarsi che il cavo non sia danneg-

giato o pizzicato durante l’installazione. Instal-

lare le guarnizioni di protezione ruotando le viti

attraverso il firewall o un altro foglio di metallo.

• GND: Collegare al telaio del veicolo. Fare

riferimento all’illustrazione sottostante.

• REM: Collegare il comando “Remote Out”

dall’unità sorgente o da un circuito di tensione

da 12V+ (ACC)

Connettori entrata posteriore (RCA)

• Collegare alle uscite RCA posteriori dall’unità

sorgente o dal processore del segnale.

Connettore del controllo a distanza del livello del sub-

woofer

• Collegare qui il Remote Level Control (RLC),

usando il cavo RJ-11 in dotazione.

5EQ subsonico: Filtro con passo alto della variabile

subsonica con Boost variabile (Q)

• Per woofer in casse ventilate, impostare il

controllo della frequenza ad un valore inferiore

di 10Hz inferiore alla risonanza della cassa.

• Per woofer in casse sigillate, impostare il con-

trollo a qualsiasi valore desiderato tra 30Hz e

50Hz.

• Impostare il controllo del boost come si

desidera, facendo attenzione a non applicare

troppo boost per evitare di danneggiare il/i

woofer.

AIl controllo EQ Boost fornisce fino a 12dB di

boost leggermente al di sopra della frequenza

del filtro a passo alto. Vedi sopra per le

impostazioni adeguate.

BControllo della frequenza del filtro a passo alto

EQ subsonico, variabile tra 10Hz ed 80Hz. Vedi

sopra per le impostazioni adeguate.

Controllo della frequenza del filtro passo basso del

subwoofer

• Filtro 12dB/ottava passo basso, variabile da

32Hz a 320Hz.

• Vedi la procedura di regolazione in L.

7Selettore per la scelta dell’ingresso

• Se si stanno usando entrate RCA e l'unità sorgente

dispone di uscita per un subwoofer e questa è

collegata all’ingresso SUB, impostare questo

selettore sulla posizione EXT. In caso contrario,

impostarlo sulla posizione INT.

8Controllo del guadagno del subwoofer

(Livello dell’entrata)

• Usato per far corrispondere il livello dell’entrata

SUB dell’amplificatore al livello dell’uscita del-

l’unità sorgente.

• Vedi Lper la procedura di regolazione.

9Connettore di entrata (Cavo Ethernet RJ45) del

Sistema di gestione delle entrate (IMS)

• Quando si usa con l’IMS, questo connettore fornisce

un collegamento singolo per accensione remota,

del subwoofer, anteriore e posteriore.

Connettori entrata anteriore (RCA)

• Collegare alle uscite RCA anteriori dall’unità

sorgente o dal processore del segnale.

Subwoofer con connettore per ingresso (RCA)

• Collegare il subwoofer alle uscite RCA dall’unità

sorgente o dal processore del segnale.

CLED di protezione

• Illuminato quando si presenta una delle seguenti

condizioni: batteria eccessiva o sottovoltaggio,

cavi del diffusore in cortocircuito, amplificatore

troppo caldo, circuito delle uscite dell’amplifica-

tore guasto (voltaggio DC presente all’uscita del-

l’amplificatore).

Selettore per filtro di crossover posteriore

• LP: Selezionare per il/i subwoofer o fornire un filtro

a passo basso per diffusori mid-bass separati. Il

filtro subsonico offre un filtro a passo alto per

diffusori mid-bass separati.

• Flat: Selezionare per diffusori full-range quando

nel sistema non viene usato nessun subwoofer.

• HP: Selezionare per diffusori midrange o full-

range quando nel sistema è usato un subwoofer.

Controllo della frequenza di crossover posteriore

• Crossover ottava/12dB, variabile da 32Hz a

320Hz.

FSelettore per la scelta del segnale dell’entrata

posteriore

• Se l'unità sorgente dispone solo di uscite frontali

del tipo RCA e queste sono collegate ai connettori

degli ingressi anteriori dell'amplificatore, impostare

questo selettore sulla posizione FRONT. In caso

contrario, lasciarlo nella posizione 4CH.

Controllo del livello di entrata posteriore

• Usato per far corrispondere il livello dell’entrata

posteriore dell’amplificatore al livello dell’uscita

dell’unità sorgente.

• Vedi Lper la procedura di regolazione.

Selettore per filtro di crossover anteriore

• LP: Selezionare per subwoofer.

• Flat: Selezionare per diffusori full-range quando

nel sistema non viene usato nessun subwoofer.

• HP: Selezionare per diffusori midrange o full-

range quando nel sistema è usato un subwoofer.

Controllo della frequenza di crossover anteriore

• Crossover ottava/12dB, variabile da 32Hz a

320Hz.

JControllo del guadagno anteriore

(Livello dell’entrata)

• Usato per far corrispondere il livello dell’ingresso

dell’amplificatore al livello dell’uscita dell’unità

sorgente. Vedi Lper la procedura di regolazione.

KLED Alimentazione attivata

• Illuminato quando l’amplificatore è acceso.

Impostazione del livello di entrata

AGirare tutti i controlli di livello delle entrate in

senso antiorario fino a 6V (minimo).

BRiproducendo una traccia musicale dinamica,

girare il controllo del volume dell’unità princi-

pale alla posizione 3/4.

CGirare il controllo del livello dell’entrata anteri-

ore in senso orario fino a quando la musica è

così forte da non poter essere ascoltata

chiaramente (con presenza di distorsione al-

l’uscita).

DGirare il controllo del livello dell’entrata anteri-

ore in senso antiorario gradualmente, fino a

quando la musica non si ascolta chiaramente

un’altra volta.

EL’entrata del livello anteriore ora è regolata

correttamente.

FRegolare i controlli del guadagno del sub e del

posteriori in modo che il livello dei diffusori

posteriori sia proporzionato al livello dei diffusori

anteriori, seguendo le proprie preferenze.

Impostazione del crossover

AImpostare il crossover per diffusori da 5" o full-

range più grandi quando nel sistema non viene

usato nessun subwoofer.

BImpostare il crossover per diffusori full-range

quando nel sistema è incluso un subwoofer.

CImpostare il crossover per i subwoofer.

Nota: Gli intervalli di frequenza accettabili sono

indicati in grigio.

NControllo del livello remoto

Il controllo del livello remoto, se installato,

permetterà di regolare il livello dei bassi restando

seduti in posizione di ascolto.

Bullone di fabbrica Connettore ad anello

Cavo di terra

Nota: Eliminare la

vernice al di sotto del

connettore ad anello.

Rondella dentata

ITALIANO

Dichiarazione di conformità

Noi, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir

France

dichiara sotto la sua responsabilità che il prodotto descritto nel

presente manuale del proprietario è in conformità con gli standard

tecnici:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003 Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07

Questo prodotto è progettato per applicazioni portatili e non è destinato

a connessioni alle linee principali. È necessario un numero di serie

valido per assicurare la garanzia. Le prestazioni, le specifiche e l'ap-

parenza possono essere modificati senza preavviso.

34828_HK_CA5250_OM.qxd:34828_HK_CA5250_OM.qxd 16/10/07 14:35 Side 12

Varningar och Tips för Installation:

• Koppla ifrån den negative (-) polen från fordonets

batteri.

• Lokalisera och notera alla bränsleledningar,

ledningar för hydrauliska bromsar, vakuumledningar

och elektriska kabeldragningar vid installations-

punkten. Var extremt försiktig när du klipper eller

borrar i eller runt dessa områden.

• Välj en säker monteringsplats utom räckhåll från

fukt.

• Försäkra att det finns tillräcklig luftcirkulation vid

monteringsplatsen för förstärkaren för att kyla sig

själv.

• Montera förstärkaren med hjälp av den medföljande

hårdvaran.

Specifikationer

• 55W RMS x 4 kanaler, plus 200W RMS x 1 kanal @

4 ohms och ≤1% THD + N*

• 80W RMS x 4 kanaler, plus 320W RMS x 1 kanal @

2 ohms och ≤1% THD + N*

• THD + N: 0.05 % (märkeffekt @ 4 ohm)

• Signal-till-brusförhållande: 85dB

(referens 1W till 4 ohm)*

• Signal-till-brusförhållande: 102dB

(referens märkeffekt till 4 ohm)

• Frekvensåtergivning: 10Hz – 100kHz och 13Hz –

320Hz

* CEA-2006A-eftergivande

Anslutningar Högtalarutgång

• Anslut högtalarna till dessa anslutningar med

uppmärksamhet på rätt polaritet.

• Femkanalsfunktion: Anslut den främre vänstra

högtalaren till Front L+ och L– anslutningarna

och den främre högra högtalaren till Front R+

och R– anslutningarna. Repetera för de bakre

högtalarna, genom att använda Rear L+ och

L– anslutningarna och Rear + och R– anslut-

ningarna. Anslut subwoofer till Sub+ och Sub–

anslutningarna.

• Fyrkanalsfunktion: Anslut stereohögtalarna till

Front-anslutningarna, som ovan.

Anslut enkelhögtalaren till vilken förstärkarens

bakre kanaler kommer att bryggas till anslut-

ningarna Rear L+ och Rear R–. Anslut sub-

woofer till Sub+ och Sub– anslutningarna

• Trekanalsfunktion (bryggkopplad): Anslut en

högtalare till Front L+ och Front R– anslut-

ningarna. Anslut den andra högtalaren till

Rear L+ och Rear R– anslutningarna. Anslut

subwoofer till Sub+ och Sub– anslutningarna.

• Minsta högtalarimpedans för stereofunktion är

2 ohm. Minsta högtalarimpedans för brygg-

kopplad funktion är 4 ohm.

Minsta impedans för subwoofer är 2 ohm.

1Säkringar

• Ersätt endast med samma typ och märkdata.

2Anslutningar Strömingång

• +12V: Anslut till den positiva polen på fordonets

batteri. 2,6 mm-kabel rekommenderas. Installera

en lämplig säkringshållare och säkring (min. 80A)

högst 50 cm från batteriet. Försäkra att kabeln

inte skadas eller kläms under installationen. In-

stallera skyddshylsor vid kabeldragning genom

brandväggar eller andra metallplåtar.

• GND: Anslut till fordonets chassi. Referera till

bilden nedan.

• REM: Anslut till uttaget "Remote Out" på

källenheten eller till en källa med 12V+

växelström (AAC).

Bakre Ingångsanslutningar (RCA)

• Anslut till bakre RCA-utgångar från källenheten

eller signalprocessorn.

4Fjärrkontroll för Subwoofers Anslutningsnivå

• Anslut fjärrkontrollen för nivån (RLC) här, med

hjälp av den medföljande RJ-11-kabeln.

5Subsoniskt EQ: Variabelt Subsoniskt High-passfil-

ter Med Variabel Boost (Q)

• För bashögtalare i avstämda (ventilerade) höljen,

ställ Frekvenskontrollen till ett värde 10Hz under

höljets (avstämda) resonansfrekvens.

• För bashögtalare i förseglade lådor, ställ

kontrollen till önskat värde mellan 30Hz och

50Hz.

• Ställ in förstärkningskontrollen efter dina

preferenser. Var noga med att inte applicera för

mycket så du skadar dina bashögtalare.

ASubsonisk EQ Boostkontroll tillhandahåller upp

till 12dB förstärkning, strax över high-passfil-

trets frekvens. Se ovan för lämpliga inställ-

ningar.

BFrekvenskontroll för Subsoniskt EQ High-pass-

filter, ,variabelt mellan 10Hz 0ch 80Hz. Se ovan

för lämpliga inställningar.

Frekvenskontroll för Subwoofers LowPass-filter

• 12dB/oktav lowpass-filter, variabel från 32Hz till

320Hz.

• Se justeringsproceduren i L.

7Omkopplare för Ingångsval

• Ställ denna omkopplare till EXT-positionen om du

använder ingångar av RCA-typ och källenheten har

en subwooferutgång och du har anslutit den till

SUB-ingången. Om inte, ställ den i positionen INT.

8Kontroll Subwooferförstärkning (Ingångsnivå)

• Används för att justera SUB-ingången på

förstärkaren till utgångsnivån på källenheten.

• Se Lför justeringsprocedurer.

9Hanteringssystem Ingång (IMS)

Ingångsanslutning (RJ45 Ethernetkabel)

• När den används med IMS tillhandahåller denna

anslutning en singel anslutning för främre, bakre,

subwoofer och fjärraktivering.

AFrämre Ingångsanslutningar (RCA)

• Anslut till de främre RCA-utgångarna från

källenheten eller signalprocessorn.

Ingångsanslutningar Subwoofer (RCA)

• Anslut till subwoofers RCA-utgångar från källen-

heten eller signalprocessorn.

CSkydd LED

• Lyser vid någon av följande felfunktioner: Bat-

teriet över/under volttal, kortslutning i

högtalarkablar, förstärkaren är för varm,

förstärkarens utgångskrets har felat

(DC-ström närvarande i förstärkaren utgång).

Väljare Bakre Crossover-filter

• LP: Välj för subwoofer(s) eller för att tillhandahålla

ett low-passfilter för separata mid-bashögtalare.

Det subsoniska filtret kommer att tillhandahålla ett

high-passfilter för separata mid-bashögtalare.

• Flat: Välj för fullrange-högtalare när subwoofer

inte kommer att användas i systemet.

• HP: Välj för midrange- eller fullrange-högtalare

när subwoofer används i systemet.

Kontroll Bakre Crossover-Frekvens

• 12dB/oktav crossover, variabel från 32Hz till

320Hz.

FOmkopplare Val av Bakre Ingångssignal

• Om din källenhet endast har främre utgångar av

RCA-typ och de är anslutna till förstärkarens

Främre ingångsanslutningar, ställ denna omkop-

plare till FRONT. Om inte, lämna den i position 4CH.

Ingångskontroll Bakre Anslutningar

• Används för att justera förstärkarens bakre

ingångsnivå till utgångsnivån på källenheten.

• Se Lför justeringsprocedurer.

HVäljare Främre Crossover-filter

• LP: Välj för subwoofer(s).

• Flat: Välj för fullrange-högtalare när subwoofer

inte används i systemet.

• HP: Välj för midrange- eller fullrange-högtalare

när subwoofer används i systemet.

IKontroll Främre Crossover-Frekvens

• 12dB/oktav crossover, variabel från 32Hz till

320Hz.

JFrämre Förstärkningsreglering (Ingångsnivå

• Används för att matcha ingångsnivån på

förstärkaren till utgångsnivån på källenheten. Se L

för justeringsproceduren.

KStröm på LED

• Lyser när förstärkaren är påslagen.

Inställning Ingångsnivå

AVrid alla kontroller för ingångsnivåer motsols

till 6V (min).

BVrid huvudenhetens volymkontroll, med ett dy-

namiskt spår spelande, till positionen 3/4.

CVrid kontrollen för Främre Ingångsnivå med-

sols tills musiken är så hög att det inte längre

låter klart (distorsion i utgången).

DVrid kontrollen för Främre Ingångsnivå gradvis

motsols, precis till den punkt där musiken låter

klart igen.

EFrämre Ingångsnivå är nu korrekt justerad.

FJustera Bakre och Sub-förstärkningskontrollerna

så att nivån på de bakre högtalarna är propor-

tionella till de främre högtalarnas nivå, enligt dina

egna preferenser.

Inställning av Crossover

AInställning för Crossover för 5" eller större full-

range-högtalare utan subwoofer i systemet.

BInställning för Crossover för fullrange-högta-

lare med subwoofer i systemet.

CInställning för Crossover för subwoofer.

Notering: Acceptabla frekvensområden indikeras

i grått.

NNivå-fjärrkontroll

Nivå-fjärrkontrollen, om installerad, låter dig

justera basnivån när du sitter i lyssningspositio-

nen.

Fabriksbult Ringkabelsko

Jordkabel

Notering: Avlägsna all

färg under ringkabelskon. Solfjäderbricka

CA5250

SVENSK

Försäkran om Överensstämmelse

Vi, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir

France

tillkännager på eget ansvar att produkten som beskrivs i denna ägar

handbook uppfyller teknisk standard:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07

Denna produkt är utformad för mobila appliceringar och är inte

avsedd för anslutning till vägguttag. Ett giltigt serienummer krävs

för garantitäckning. Funktioner, specifikationer och utseende kan

ändras utan förvarning.

34828_HK_CA5250_OM.qxd:34828_HK_CA5250_OM.qxd 16/10/07 14:35 Side 13

Installation advarsler og råd:

• Batteriets minus (-) ledning afmonteres.

• Der kontrolleres grundigt at der er tilstrækkelig fri

afstand på begge sider af monteringsfladen før du

borer eller skærer. Pas især på benzinledninger, hy-

draulik, el-ledninger, o.s.v.

• Forstærkeren placeres så den altid er tør.

• Der skal være fri luftbevægelse omkring

monteringsstedet til afkøling af forstærkeren.

• Forstærkeren fæstnes sikkert med de medfølgende

monteringsdele.

Specifications

• 55W RMS x 4 kanaler, plus 200W RMS x 1 kanal @

4 Ohm med ≤1% harm. forvr. + N*

• 80W RMS x 4 kanaler, plus 320W RMS x 1 kanal @

2 Ohm med ≤1% harm. forvr. + N*

• Harmonisk forvrængning + N: 0,05% i 4 Ohm

• Signal-støj forhold: 85 dB

(reference 1W i 4 Ohm)*

• Signal-støj forhold: 102 dB

(reference opgivne effekt i 4 Ohm)

• Frekvensgang: 10 Hz - 100 kHz og 13 Hz - 320 Hz

• Max. Effekt: 660 Watt

* Overholder CEA-2006A

Højttalertilslutninger

• Højttalerne tilsuttes disse terminaler med kor-

rekt polaritet.

• 5-kanals brug: Venstre fronthøjttaler tilsluttes

Front L+ og L- terminaler. Højre fronthøjttaler

tilsluttes Front R+ og R- terminaler. Gentag for

baghøjttalerne med Rear venstre L+/L- og

højre R+/R- terminalerne. Subwoofer tilsluttes

Sub+ og Sub- terminaler.

• 4-kanals brug: Venstre fronthøjttaler tilsluttes

Front L+ og L- terminaler. Højre fronthøjttaler

tilsluttes Front R+ og R- terminaler. Den enlige

højttaler som skal drives af forstærkerens

brokoblede bagkanaler tilsluttes Rear L+ og

Rear R-.Subwoofer tilsluttes Sub+ og Sub- ter-

minaler.

• 3-kanals (brokoblet) brug: Den ene højttaler

tilsluttes Front L+ og Front R- terminalerne.

Den anden højttaler tilsluttes Rear L+ og Rear

R- terminalerne. Subwoofer tilsluttes Sub+ og

Sub- terminaler.

• Minimums højttalerimpedans ved stereobrug er

2 Ohm. Minimums højttalerimpedans ved

brokoblet brug er 4 Ohm. Minimums subwoofer-

impedans er 2 Ohm.

1Sikringer

• Må kun udskiftes med sikring af samme type

og værdi.

2Strømtilslutninger

• +12V: Tilsluttes bilbatteriets plus-terminal. Kabel

med mindst 2,6 mm diameter anbefales. En

passende sikringsholder monteres med sikring

(80A minimum) max. 45 cm fra batteriet.

Der kontrolleres at kablet ikke er skadet eller klemt

under installationen. Beskyttende gummiringe mon-

teres i hullerne ved kabelføring gennem brandmur

eller anden metalflade.

• GND: Stel tilsluttes bilens chassis.

Se tegning her.

• REM: Tilsluttes "Remote Out" ledning fra headunit

til 12V+ (ACC) med afbryder.

Bagkanalstilslutning (phono)

• Tilsluttes bagkanals phonoudgange på headunit

eller ekstern processor.

Tilslutning af Subwoofer Remote niveauregulering

• Remote Level Control (RLC) tilsluttes her med

medfølgende RJ-11 kabel.

5Subsonisk EQ: Variabelt subsonisk højpas filter

med variabelt boost (Q)

• Ved basenheder i basrefleks kabinetter,

vælges en frekvens 10 Hz under kabinettets

resonansfrekvens.

• Ved basenheder i lukkede kabinetter, vælges

frekvens frit mellem 30 og 50 Hz.

• Boost indstilles efter smag, dog ikke så kraftigt

at det kan skade basenhederne.

ASubsonisk EQ Boost giver op til 12 dB bas-

forstærkning, lidt over højpas filterfrekvensen.

Se længere op for korrekt indstilling.

BSubsonisk EQ højpas filterfrekvens, variabel

mellem 10 - 80 Hz. Se foroven for korrekt

indstilling

Subwoofer Lavpas delefilter

• 12 dB/oktav lavpasfilter, variabelt 32 - 320 Hz.

• Se Lfor justering.

7Indgangsvælger

• Hvis phono-indgange bruges og kilden har

subwooferudgang tilsluttet Sub indgang, vælges

stillingen EXT. Ellers bruges stillingen INT.

8Subwoofer Gain (Input Level)

• Bruges til at tilpasse SUB-indgang

til udgang fra headunit.

• Se Lfor justering.

9Input Management System (IMS) indgang

(RJ45 Ethernetkabel)

• Ved brug sammen med IMS, virker indgangen som

een samlet tilslutning for front, bag, subwoofer og

remote tænd/sluk.

Frontindgange (phono)

• Tilsluttes front phonoudgange på headunit eller

ekstern processor.

Subwooferindgang

• Tilsluttes phono subwooferudgange på headunit

eller ekstern processor.

CBeskyttelses LED

• Lyser ved en af følgende fejltilstande: Batteri

over/underspænding, kortslutning af højttaler-

kabler, overophedning, fejl i forstærkerens

udgangskredsløb (DC-spænding ved forstær-

kerens udgang).

Bagkanals Delefilter Omskifter

• LP: Indstillingen vælges ved subwoofer(e) eller som

lavpas filter for separate bas/mellemtone højttalere.

Det subsoniske filter virker som højpas filter for

separate bas/mellemtone højttalere.

• Flat: Vælges ved fuldtonehøjttalere uden sub-

woofer.

• HP: Vælges ved mellemtone- eller fuldtonehøjt-

talere med subwoofer.

Bagkanals Delefrekvensjustering

• 12 dB/oktav delefilter, variabelt 32 - 320 Hz.

FBagkanals indgangsomskifter

• Hvis kilden kun har front phono-udgange og de er

tilsluttet forstærkerens frontindgange, vælges

stillingen FRONT. Ellers bruges stillingen 4CH.

Bagkanals Indgangsniveauregulering

• Bruges til at tilpasse forstærkerens bagkanals

indgangsniveau til headunits udgangsniveau.

• Se Lfor justering.

Front Delefilter Omskifter

• LP: Vælges når subwoofer(e) bruges.

• Flat: Vælges ved fuldtonehøjttalere uden sub-

woofer.

• HP: Vælges ved mellemtone- eller fuldtone-højt-

talere med subwoofer.

Front Delefrekvensjustering

• 12 dB/oktav delefilter, variabelt 32 - 320 Hz.

JFront Gain (Input Level)

• Bruges ved tilpasning af af forstærkerens

indgangsniveau til kildens udgangsniveau.

Se Lom justeringen.

KPower LED

• Lyser når forstærkeren er tændt.

Indstilling af Indgangsniveau

AAlle indgangsniveaureguleringer drejes mod uret

til stillingen 6V (minimum).

BMens et dynamisk musiknummer spiller, drejes

headunits volumenkontrol til 3/4 af max.

CFront indgangsniveauregulering drejes med uret

indtil lyden er så kraftig at den ikke længere lyder

rent (forvrængning høres).

DFront indgangsniveauregulering drejes langsomt

mod uret, lige til det punkt hvor musikken lyder

rent igen.

EFrontniveauet er nu korrekt justeret.

FRear og Sub Gain justeres efter din smag, så niveau

fra baghøjttalerne passer til niveau fra fronthøjt-

talerne.

Delefilterindstilling

ADelefilterindstilling for fuldtone-højttalere når der

ikke bruges subwoofer.

BDelefilterindstilling for mellemtone- og/ellerfuld-

tonehøjttalere med subwoofer.

CDelefilterindstilling for subwoofere

DDelefilterindstilling for system med separat

mellembasenheder som styres af forstærkerens

bagkanaler, med BP omskifter indstillet på "BP".

NB: Acceptable frekvensområder er markeret

med gråt.

NRemote Level Control

Hvis Remote Level Control installeres, kan man

justere basniveauet fra lytteplositionen.

Fabriksmøtrik Ringterminaler

Stelledning

NB: Maling skrabes bort

der hvor stelledning

ønskes tilsluttet.

Stjernespacer

DANSK

Produktet er beregnet til brug i bil og er ikke beregnet til

tilslutning til lysnet.

Gyldigt serienummer kræves ved service under garanti.

Der forbeholdes ret til ændring uden varsel af beskrivelse,

specifikationer og udseende.

Overensstemmelseserklæring

Vi, Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir

France

erklærer hermed på eget ansvar at produktet som beskrives i

nærværende brugsvejledning overholder følgende tekniske standarder:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07

34828_HK_CA5250_OM.qxd:34828_HK_CA5250_OM.qxd 16/10/07 14:35 Side 14

Asennusvinkkejä ja varoituksia:

• Irrota auton negatiivinen akkukaapeli (–) ennen

asennustöiden aloittamista.

• Paikanna asennuskohdan lähellä olevat polttoaine-,

jarru- ja ilmaputket sekä sähköjohdot. Ole erityisen

varovainen tehdessäsi niiden lähelle aukkoja tai po-

ratessasi kiinnitysreikiä.

• Sijoita laite turvalliseen ja kuivaan paikkaan.

• Sijoituspaikassa pitää olla hyvä ilmankierto, jotta

vahvistimen jäähdytys toimii kunnolla.

• Käytä asentamisessa pakkaukseen kuuluvia

kiinnikkeitä.

Tekniset tiedot

• 55 W (RMS) x 4 kanavaa ja 200 W (RMS) x 1 kanava

@ 4 ohmia ja ≤1 % THD + N*

• 80 W (RMS) x 4 kanavaa ja 320 W (RMS) x 1 kanava

@ 2 ohmia ja ≤1 % THD + N*

• THD + N: 0,05 % (nimellisteho @ 4 ohmia)

• Häiriöetäisyys: 85 dB

(1 W teholla 4 ohmin kuormaan)*

• Häiriöetäisyys: 102 dB

(nimellisteholla 4 ohmin kuormaan)

• Taajuusvaste: 10 Hz – 100 kHz ja 13 Hz – 320 Hz

* CEA-2006A

Kaiutinlähdön kytkeminen

• Kytke kaiuttimet näihin liittimiin. Huomioi oikea

napaisuus.

• Viisikanavainen käyttö: Kytke vasen etukaiutin

liittimiin FL+ ja FL– ja oikea etukaiutin liittimiin

FR+ ja FR–. Kytke takakaiuttimet liittimiin RL+

ja RR–. Kytke subwoofer liittimiin SUB+ ja

SUB–.

• Nelikanavainen käyttö: Kytke kaiutinpari

etukanaviin edellä neuvotulla tavalla. Kytke

kolmas kaiutin liittimiin L+ ja R–. Tällöin

takakanavien vahvistinosio toimii sillattuna

(BRIDGED). Kytke subwoofer liittimiin SUB+ ja

SUB–.

• Kolmekanavainen käyttö (kokonaan sillattu):

Kytke yksi kaiutin liittimiin L+ ja R– ja toinen

kaiutin liittimiin L+ ja R–. Kytke subwoofer liit-

timiin SUB+ ja SUB–.

• Kaiuttimen sovitusimpedanssin pitää olla

vähintään 2 ohmia, kun käytetään tavallista

stereokytkentää. Sillatussa järjestelmässä

kaiuttimen impedanssin pitää olla vähintään

4 ohmia. Subwooferin impedanssin pitää olla

vähintään 2 ohmia.

1Sulakkeet

• Käytä vain oikean tyyppistä ja kokoista sulaketta.

2Virtaliittimet

• +12V: Kytke tämä liitin auton akun positiiviseen

napaan. Johtimen halkaisijasuositus on 5 mm

(4 AWG). Asenna kaapeliin sulakepesä ja sulake

(minimi 80 A) enintään 50 cm päähän akusta.

Älä vaurioita kaapelia asennuksen aikana äläkä

asenna sitä puristuksiin. Käytä läpivienneissä

kohteeseen sopivia kumiholkkeja.

• GND: Kytke tämä liitin auton metallirunkoon

oheisen kuvan mukaisesti.

• REM: Kytke tämä liitin ohjelmalähteen

kaukokäynnistyslähtöön tai auton kytkeytyvään

lisälaitevirtalähtöön (12 V+, ACC).

Takakanavatulo (RCA-liittimet)

• Takakanavatulo kytketään ohjelmalähteen tai

prosessorin takakanavalähtöön. (Siinä on yleen-

sä RCA-liittimet).

Subwooferin erillisen tasonsäätimen liitin

• Subwooferin erillinen tasonsäädin (RLC)

kytketään tähän RJ-11-kaapelilla.

5Subsonic EQ: subsonic-ylipäästösuotimen säädin

ja korostussäädin

• Jos subwooferissa on bassorefleksikotelo,

säädä rajataajuus 10 Hz kotelon viritystaajuutta

matalammaksi.

• Jos subwooferissa on suljettu kotelo, säädä

rajataajuus mielestäsi parhaan äänen

tuottavaan arvoon välillä 30–50 Hz.

• Käännä korostussäädin (BOOST) mielestäsi

parhaan äänen tuottavaan kohtaan. Vältä

ylikorostusta, jotta subwoofer ei rikkoudu.

AKorostussäädin mahdollistaa enimmillään 12 dB

korostuksen. Korostus painottuu taajuudelle,

joka on hiukan ylipäästörajataajuuden

yläpuolella. Huomioi säädössä edellä olevat

ohjeet.

BSubsonic-suotimen ylipäästörajataajuus valitaan

väliltä 10–80 Hz. Huomioi säädössä edellä

olevat ohjeet.

Subwooferin alipäästösuotimen rajataajuussäätö

• Alipäästösuotimen jyrkkyys on 12 dB/oktaavi.

Rajataajuus valitaan väliltä 32–320 Hz.

• Lue säätöohjeet kohdasta L.

7Tulovalitsin

• Jos signaali syötetään ohjelmalähteestä tämän

laitteen RCA-tuloon ja subwoofer-tuloon, laita

valitsin asentoon EXT. Muussa tapauksessa valitsin

pitää olla asennossa INT

8Subwoofer-tulon herkkyyssäädin

• Subwoofertulon herkkyys säädetään

ohjelmalähteen syöttämän signaalin tasoon

sopivaksi.

• Lue säätöohjeet kohdasta L.

9IMS-tulo (RJ45, Ethernet-kaapeli)

• Kun käytössä on IMS-järjestelmä (Input Manage-

ment System), tähän tuloon syötetään yhdellä

kaapelilla etu- ja takakanavasignaalit, subwoofer-

signaali ja kaukokäynnistyssignaali.

Etukanavatulo (RCA-liittimet)

• Etukanavatulo kytketään ohjelmalähteen tai

prosessorin etukanavalähtöön. (Siinä on yleensä

RCA-liittimet).

Subwoofertulo (RCA-liittimet)

• Subwoofertulo kytketään ohjelmalähteen tai

prosessorin subwooferlähtöön. (Siinä on

yleensä RCA-liittimet).

CSuojapiirin ilmaisin

• Suojapiirin ilmaisin syttyy seuraavissa

vikatilanteissa: akun jännite on liian pieni tai

suuri, kaiutinkaapelissa on oikosulku, vahvistin

on ylikuumentunut tai vahvistimen lähtöpiirissä

on vikaa (lähtö syöttää tasajännitettä).

Takakanavien jakosuotimen toimintatilavalitsin

• LP (alipäästösuodin): Tällä aktivoidaan

alipäästösuodin subwooferia tai keskibassokaiutinta

varten. Keskibassokaiuttimen ylipäästösuotimena

käytetään subsonic-suodinta.

• Flat (ei jakosuodatusta): Valitse tämä

kokoaluekaiuttimia varten, jos järjestelmässä ei

ole subwooferia.

• HP (ylipäästösuodin): Valitse tämä

keskialuekaiuttimia varten tai kokoaluekaiuttimia

varten, jos järjestelmässä on subwoofer.

Takakanavien jakosuotimen rajataajuussäädin

• Jakosuotimen jyrkkyys on 12 dB/oktaavi.

Rajataajuus valitaan portaattomasti väliltä

32–320 Hz.

FTakakanavatulovalitsin

• Jos ohjelmalähteessä on vain etukanavalähtö

RCA-liittimineen, ja se on kytketty vahvistimen

etukanavatuloon, laita valitsin asentoon FRONT.

Muussa tapauksessa valitsin pitää jättää asentoon

4CH.

Takakanavatulon herkkyyssäädin

• Tällä säätimellä sovitetaan ohjelmalähteen syöt-

tämän takakanavasignaalin taso päätevahvis-

timeen sopivaksi.

• Lue säätöohjeet kohdasta L.

Etukanavien jakosuotimen toimintatilavalitsin

• LP (alipäästösuodin): Valitse tämä subwooferia

varten.

• Flat (ei jakosuodatusta): Valitse tämä

kokoaluekaiuttimia varten, jos järjestelmässä ei

ole subwooferia.

• HP (ylipäästösuodin): Valitse tämä

keskialuekaiuttimia varten tai kokoaluekaiuttimia

varten, jos järjestelmässä on subwoofer.

Etukanavien jakosuotimen rajataajuussäädin

• Jakosuotimen jyrkkyys on 12 dB/oktaavi.

Rajataajuus valitaan väliltä 32–320 Hz.

JEtukanavatulon herkkyyssäädin

• Tällä säätimellä sovitetaan ohjelmalähteen

syöttämän signaalin taso vahvistimeen sopivaksi.

Lue säätöohjeet kohdasta L.

KVirtailmaisin

• Virtailmaisin palaa, kun vahvistimen virta on

kytketty päälle.

Tuloherkkyyden säätäminen

AKäännä tuloherkkyyssäätimet aluksi ääriasen-

toonsa myötäpäivään (6 V; minimiasento).

BLaita soimaan dynaamista musiikkia ja aseta

ohjelmalähteen voimakkuussäädin 3/4 tasolle.

CKäännä etukanavatulon herkkyyssäädintä

myötäpäivään, kunnes ääni alkaa säröytyä.

DKäännä herkkyyssäädintä sen verran takaisin-

päin, että ääni kuulostaa jälleen puhtaalta.

EEtukanavien tuloherkkyys on nyt säädetty

sopivaksi.

FSäädä takakanavien (Rear Gain) ja subwooferin

(Sub Gain) taso siten, että äänentoisto on

mielestäsi tasapainoinen.

Jakosuotimen säätäminen

ATämä asetus on sopiva, kun järjestelmässä on

vähintään 5-tuumaiset kokoaluekaiuttimet,

mutta ei subwooferia.

BTämä asetus sopii kokoaluekaiuttimille, kun

järjestelmässä on subwoofer.

CTämä asetus sopii subwooferille.

Huomaa: Sopiva taajuuskaista on ilmaistu

harmaalla värillä.

NTason kaukosäädin

Autoon voi asentaa kaukosäätimen, jolla

kuuntelija voi kätevästi hienosäätää bassotoiston

voimakkuutta.

Kiinnitysruuvi Rengasliitin

Maadoitusjohto

Huomaa: Poista maali

rengasliittimen alta. Lukitusaluslevy

CA5250

SUOMI

Vakuutus standardien täyttämisestä

Harman Consumer Group, Inc.

2, route de Tours

72500 Château du Loir

France

Tässä omistajan käsikirjassa kuvattu tuote täyttää seuraavat

tekniset normit:

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

Klaus Lebherz

Harman Consumer Group, Inc.

Château du Loir, France 10/07

Tämä tuote on tarkoitettu autoon, joten sitä ei saa kytkeä

tavalliseen sähköverkkoon.

Takuun voimassaolo edellyttää, ettei laitteen sarjanumeroa ole

muutettu.

Pidätämme oikeuden ominaisuuksien ja teknisten tietojen

muutoksiin.

34828_HK_CA5250_OM.qxd:34828_HK_CA5250_OM.qxd 16/10/07 14:35 Side 15

Table of contents

Languages:

Other Harman Kardon Car Amplifier manuals

Harman Kardon

Harman Kardon TC300 User manual

Harman Kardon

Harman Kardon CA280 User manual

Harman Kardon

Harman Kardon CA140Q User manual

Harman Kardon

Harman Kardon CA470 User manual

Harman Kardon

Harman Kardon CA240 User manual

Harman Kardon

Harman Kardon CA260 User manual

Harman Kardon

Harman Kardon CA1500M User manual

Harman Kardon

Harman Kardon CA70 User manual

Harman Kardon

Harman Kardon CA260 User manual

Harman Kardon

Harman Kardon CA240 User manual

Harman Kardon

Harman Kardon TC600 User manual

Popular Car Amplifier manuals by other brands

Cadence

Cadence Amadeus M7000 installation manual

MTX

MTX MXA4004 owner's manual

Philips

Philips CMQ205 user manual

MAC Audio

MAC Audio FEARLESS 1000 owner's manual

Bryston

Bryston C Series 7B SST Schematic diagram

Sony

Sony XM-5026 operating instructions

Sony

Sony XM-504Z - Stereo Power Amplifier operating instructions

MTX

MTX Thunder TA4501 owner's manual

Rockford Fosgate

Rockford Fosgate Punch P450.4 Installation

MTX

MTX Terminator TN250/1 Connection guide

Boston

Boston GT-20 Features

Avocent

Avocent Emerge DA1200P PC/VGA User& installer's manual

Infinity

Infinity Kappa 202a owner's manual

Memphis

Memphis 16-MCD 000 owner's manual

ARC Audio

ARC Audio XDi owner's manual

Clarion

Clarion XH5210 Brochure & specs

MTX

MTX Thunder TA Super TA7804 Connection guide

Pioneer

Pioneer GM-D8500M owner's manual

Harman Kardon CA5250 User manual

Popular Car Amplifier manuals by other brands
