Harmonys BODET User manual

1

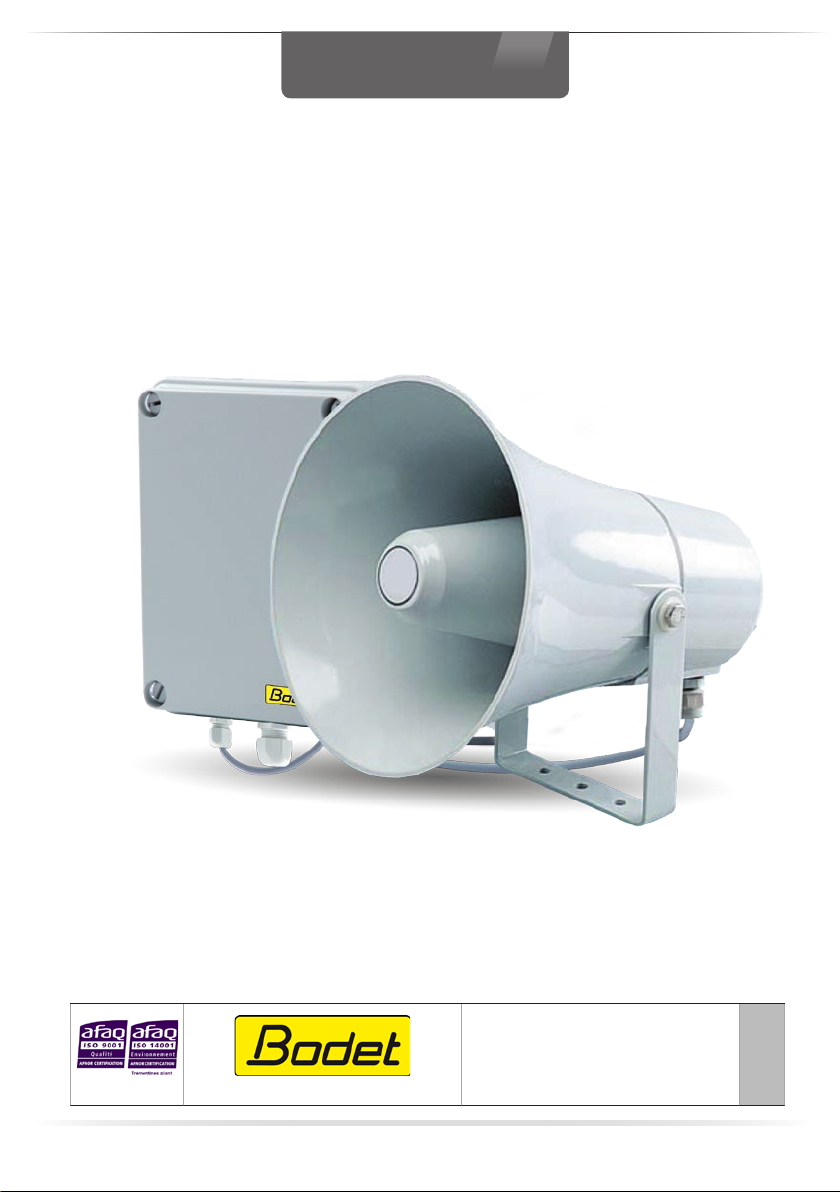

Harmonys extérieur
Outdoor Harmonys
S’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur.
When receiving goods please check nothing is broken otherwise make a claim near shipping company.
HARMONYS
BODET SA
BP30001
49340 TREMENTINES
Tél: [phone]
Fax: [phone]
Réf : 607725 G
www.bodet-time.com
Notice d’utilisation & d’installation
Installation and operating instructions

2
Table des matières
I - Vérification initiale 4
1.1 Déballage du carillon Harmonys extérieur................................................................................4
1.2 Nettoyage.................................................................................................................................4
1.3 Pré-requis.................................................................................................................................4
II - Installation du carillon Harmonys extérieur 5
2.1 Installation................................................................................................................................5
2.2 Retour en configuration usine...................................................................................................6
III - Utilisation du produit 7
3.1 Page d’accueil..........................................................................................................................7
3.2 Page Configuration réseau.......................................................................................................8
3.3 Page paramètres......................................................................................................................9
3.4 Configuration des alarmes......................................................................................................10
3.5 Page système.........................................................................................................................12
IV - Que faire si...? ...Vérifier 13
V - Caractéristiques techniques du carillon HARMONYS extérieur 14
Intervention d’installation et de maintenance par une personne habilitée.
Le coffret doit être xé avec les presse-étoupes en dessous.
Le coffret est raccordé à l’alimentation secteur 110-230VAC. L’installation doit être conforme à
la norme IEC 364 (NFC 15-100 pour la France).
L’alimentation secteur doit provenir de l’installation électrique du bâtiment. Le produit est conçu
pour des surtensions de catégorie II. Vcrête maxi : 2500V.
Prévoir une protection sur l’alimentation secteur si nécessaire.
Prévoir un disjoncteur maxi 16A, rapidement accessible dans l’installation pour l’alimentation
secteur. Le disjoncteur doit couper la phase et le neutre de manière simultanée.
Les différents câbles doivent passer et être serrés dans les presse-étoupes de façon à ne pas
exercer de contraintes sur les bornes de raccordement. De plus, les conducteurs d’un même
circuit doivent être attachés entre eux près du bornier pour éviter une réduction de l’isolation
dans le cas où une des bornes viendrait à se desserrer.
Entrée du câble Ethernet par le presse-étoupe 3 entrées avec sertissage du connecteur dans le
coffret. Si le connecteur est déjà serti, fendre la bague d’étanchéité pour passer le câble.
CONSIGNES DE SECURITE - PRECAUTIONS D’UTILISATION

3
SAFETY INSTRUCTIONS - PRECAUTIONS OF USE
Table of contents
I - Initial Verification 15
1.1 Unpacking the Harmonys outdoor sounder............................................................................15
1.2 Cleaning.................................................................................................................................15
1.3 Pre-requisit.............................................................................................................................15
II - Installation of products 16
2.1 Installation..............................................................................................................................16
2.2 Factory settings......................................................................................................................17
III - Use of the product 18
3.1 Home page............................................................................................................................18
3.2 Network configuration page...................................................................................................19
3.3 Parameters page...................................................................................................................18
3.4 Alarm configuration................................................................................................................21
3.5 System page..........................................................................................................................23
IV - What to do if...? ... Check. 24
V - Technical features HARMONYS OUTDOOR SOUNDER 25
The installation and the maintenance must be performed only by an authorized technician.
The cabinet must be mounted with cable glands at the bottom.
The cabinet is powered by the 110-230 V AC mains. The installation must comply with the IEC
364 standard.
The power supply must come from building installation. The product is designed to withstand
Category II voltage surges. Vpeak max : 2500V.
Provide additional surge protection on the mains supply if necessary.
A readily accessible 16A max. two-pole circuit breaker must be installed in the supply line. This
circuit breaker must switch off the phase and neutral simultaneously.
The various cables must pass through and be clamped in the glands so as not to exert stress
on the terminals. In addition, the conductors of a same circuit must be attached to each other
near the terminal block in order to avoid a possible short circuit in case one of the wire should
come loose.
Feed the Ethernet cable through the 3-inputs cable gland before crimping the RJ45 connector. If
the connector is already crimped to the cable, split the sealing grommet to let the cable through.

4
I - Vérification initiale
Nous vous remercions d’avoir choisi un carillon Harmonys extérieur BODET. Ce produit a été
conçu avec soin pour votre satisfaction d’après les bases qualité ISO9001.
Nous vous recommandons, de lire attentivement ce manuel avant de commencer à manipuler le
produit.
Conserver ce manuel pendant toute la durée de vie de votre carillon Harmonys extérieur an de
pouvoir vous y reporter à chaque fois que cela sera nécessaire.
Tout usage non conforme à la présente notice peut causer des dommages
irréversibles sur le produit, et entraîne l’annulation de la garantie.
1.1 Déballage du carillon Harmonys extérieur
Déballer soigneusement le produit et vérier le contenu de l’emballage.
La référence 907730 doit comprendre :
■le carillon Harmonys extérieur (un deuxième haut parleur avec la référence 907731),
■un quick start.
1.2 Nettoyage
Utiliser un produit antistatique identique à celui de la pochette de nettoyage fournie.
Ne pas utiliser d’alcool, d’acétone ou autres solvants susceptibles d’endommager le produit.
1.3 Pré-requis
Pour la mise en service des carillons Harmonys, installer le logiciel SIGMA (fourni sur CD-Rom
avec votre horloge mère). Pour obtenir la dernière version du logiciel, contactez notre assistance
clientèle qui vous transmettra les liens de téléchargement, par téléphone au 02.41.71.72.99 ou
par e-mail à l’adresse : [email protected].
andevérierlacompatibilitédeséquipementsetlaversiondulogicielàinstaller
avec notre assistance clientèle, se munir de la version logicielle de l’horloge mère.
Des sirènes d’annonces du Plan Particulier de Mise en Sécurité (PPMS) sont disponibles en
téléchargement sur le site Bodet à l’adresse suivante :
http://www.bodet-time.com/systeme-sonneries/telechargement-melodies.html
L’identification (ou repérage) d’un ou plusieurs carillons Harmonys, nécessite la présence d’une
ou deux personnes :
- 1 personne : nous recommandons le câblage des carillons Harmonys un par un à votre baie.
Vous pourrez ainsi repérer le carillon simplement dans la mesure où l’installation des câbles
est identifiée.
- 2 personnes : une personne effectue l’identification depuis le logiciel (voir notice 607726). La
seconde personne se rend dans la zone contenant le carillon Harmonys pour l’écouter émettre
des bips afin de l’identifier (exemple : couloir, hall d’accueil).

5
II - Installation du carillon Harmonys extérieur
2.1 Installation

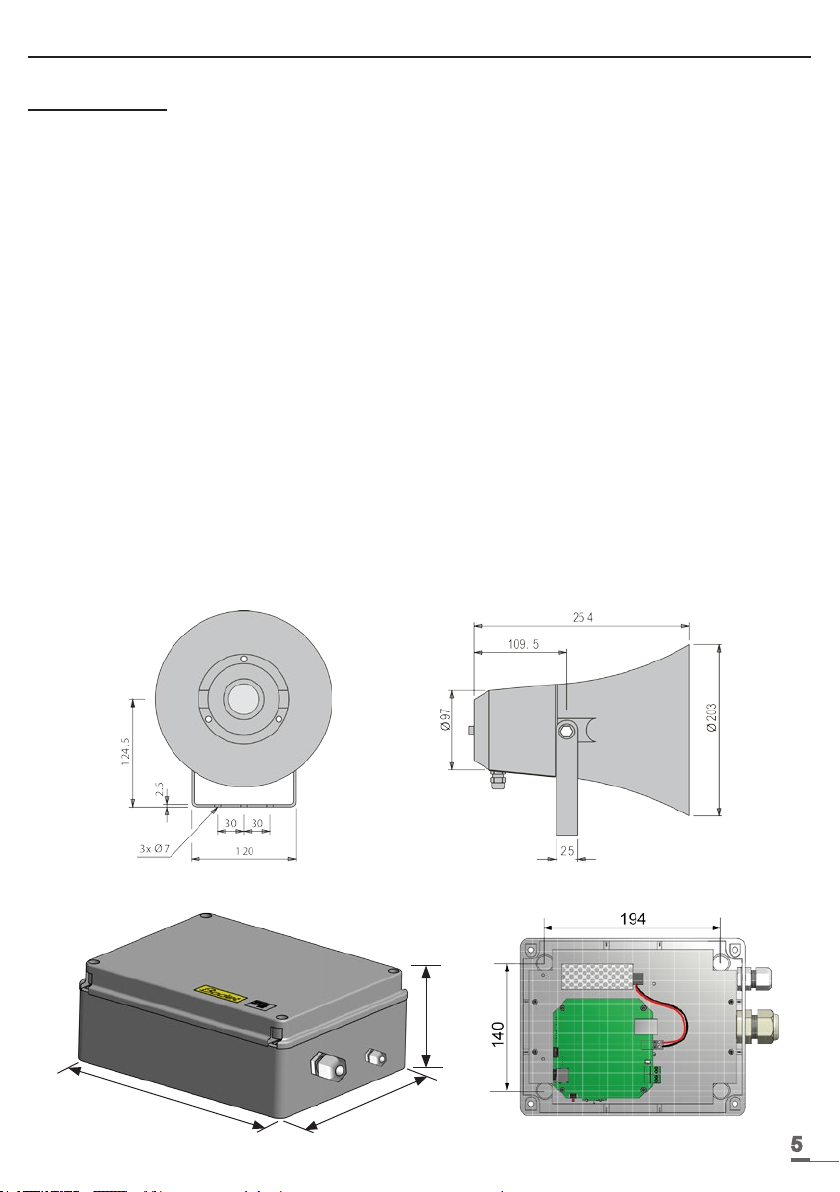

1- Dénir l’emplacement du haut parleur en s’assurant de la proximité du boîtier de commande
(arrivée du câble réseau et de l’alimentation).
2- Installer le boîtier de commande du carillon Harmonys extérieur et s’assurer de la proximité du
câble réseau et du câble d’alimentation :
- Ouvrir le boîtier en dévissant les 4 vis à l’aide d’un tournevis plat.
- Ôter le couvercle du boîtier.
- Percer les trous prédénis.
- Fixer le boîtier de commande à son emplacement à l’aide des 4 vis de xation (pré-découpage
en fond de boîtier).
3- Installer le(s) haut parleur(s) à son (leurs) emplacement(s). S’assurer d’une proximité à moins
de 5 mètres du boîtier de commande (distance maximum du câble livré par Bodet).
Veiller à ce qu’il(s) soit(ent) bien plaqué(s) sur le support pour éviter les vibrations.
4- Raccorder la ligne audio de 5 mètres (40m maximum en utilisant un câble 2x0,75²) entre le(s)
haut parleur(s) et le boîtier de commande.
5- Raccorder le réseau Ethernet sur la prise RJ45.
- Catégorie du câble Ethernet : 5 minimum ou 6.
Le type de diffusion devra être paramétré dans les pages du serveur web embarqué du produit
(voir page 6), notamment l’adresse multicast qui doit être identique à celle du serveur (par
défaut 239.192.55.1). Relever l’adresse MAC (étiquette d’identication au dos du produit) qui
sera utile lors de la détection du produit sur le logiciel Sigma pour le renommer.
195
250
97,5

6

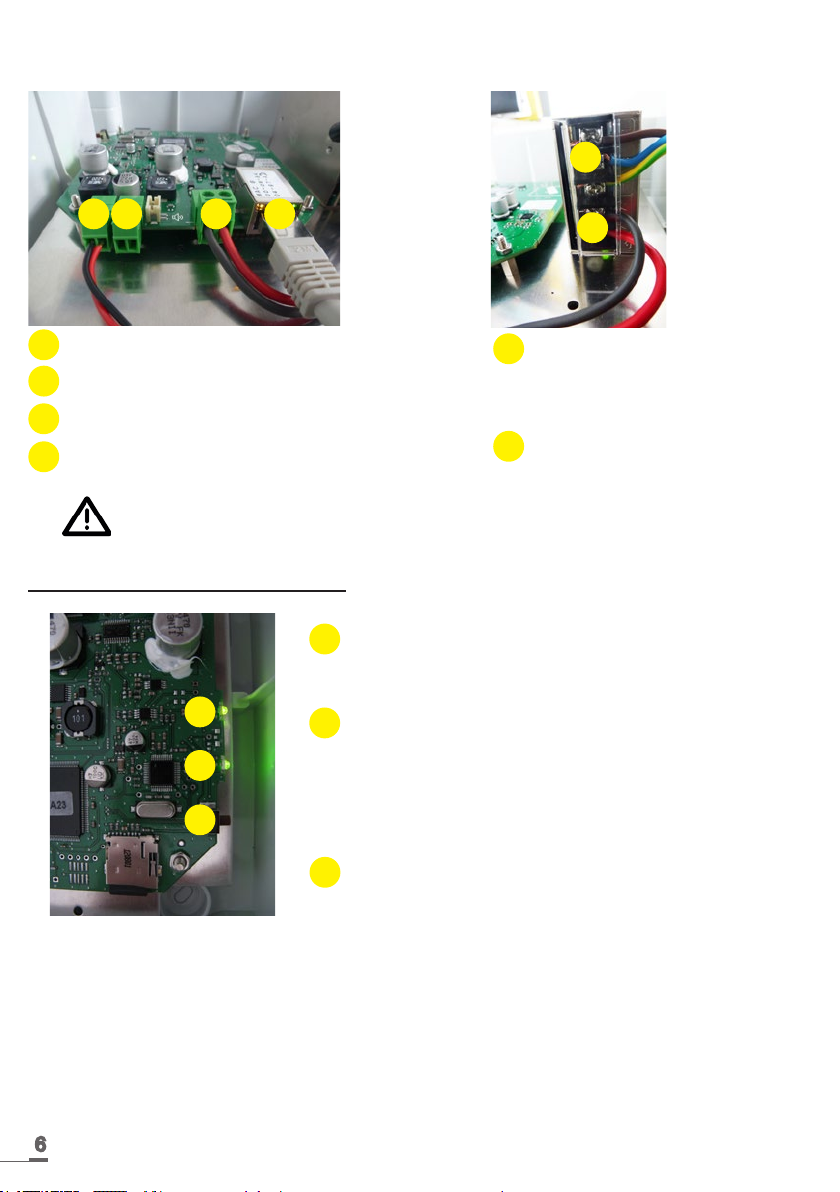

6- Raccorder l’alimentation.
Câblage de la carte électronique : Câblage de l’alimentation :
lematérielnedoitêtremissoustensionqu’aprèsxationetremontagecomplet
du boîtier de commande.
2.2 Retour en configuration usine
A la mise sous tension, appuyer sur le bouton Test (jusqu’à entendre un «bip» continu).
Par défaut la conguration est la suivante :
- Nom : BODET-adresse MAC
- Conguration IP par DHCP
- Synchronisation (diffusion) multicast
- Adresse de synchronisation : 239.192.55.1
- Volume : niveau 5
- Numéro de zone : 1
Premier haut parleur
Deuxième haut parleur (réf: 907731)
Alimentation 24VDC
Réseau Ethernet RJ45
1
1
2
2
3
3
4
4
Marron : Phase
Bleu : Neutre
Jaune/vert : Terre
Vers carte électronique 24VDC
5
5
6
6
Témoin alimentation secteur :
LED verte = produit alimenté
LED éteinte = produit non alimenté
Témoin réseau :
LED verte en clignotement ash = connexion au réseau
en cours
LED verte en clignotement lent = connecté au réseau
LED rouge en clignotement lent = perte ou échec de
connexion au réseau
Bouton Test :
Appui = émission d’un «bip».
Appui à la mise sous tension = retour conguration usine
7
8
9
9
8
7

7
III - Utilisation du produit
Pour accéder à l’interface web, il existe deux solutions :
1/ Ouvrir une page de votre navigateur internet puis dans la barre de recherche, entrez l’adresse
IP du produit présent sur votre réseau (Par exemple : 192.0.1.128).
2/ Utiliser le logiciel Sigma, dans le menu configuration/équipements IP/onglet Harmonys cliquez
sur le bouton Accès serveur web pour ouvrir le serveur web (se reporter à la notice du logiciel,
607726).
Le logiciel Sigma permet de :
- détecter les équipements présents sur le réseau,
- paramétrer chaque équipement (indépendament les uns des autres ou copier les
paramètres d’un équipements vers un groupe d’équipements),
- mettre à jour la version logicielle de l’équipement.
3.1 Accueil
La page d’accueil du serveur web d’un carillon Harmonys extérieur synthétise les informations
générales de celui-ci.
Les informations sont affichées de la façon suivante :
- Produit : type de produit.
- Nom : nom du produit + adresse MAC (en correspondance avec l’adresse MAC relevé sur
l’étiquette d’identification du produit lors de son installation). Par défaut : «Bodet-
adresse MAC» (modifiable dans le menu Configuration réseau). La valeur par défaut
permet de retrouver le produit sur le réseau à la mise en service

8

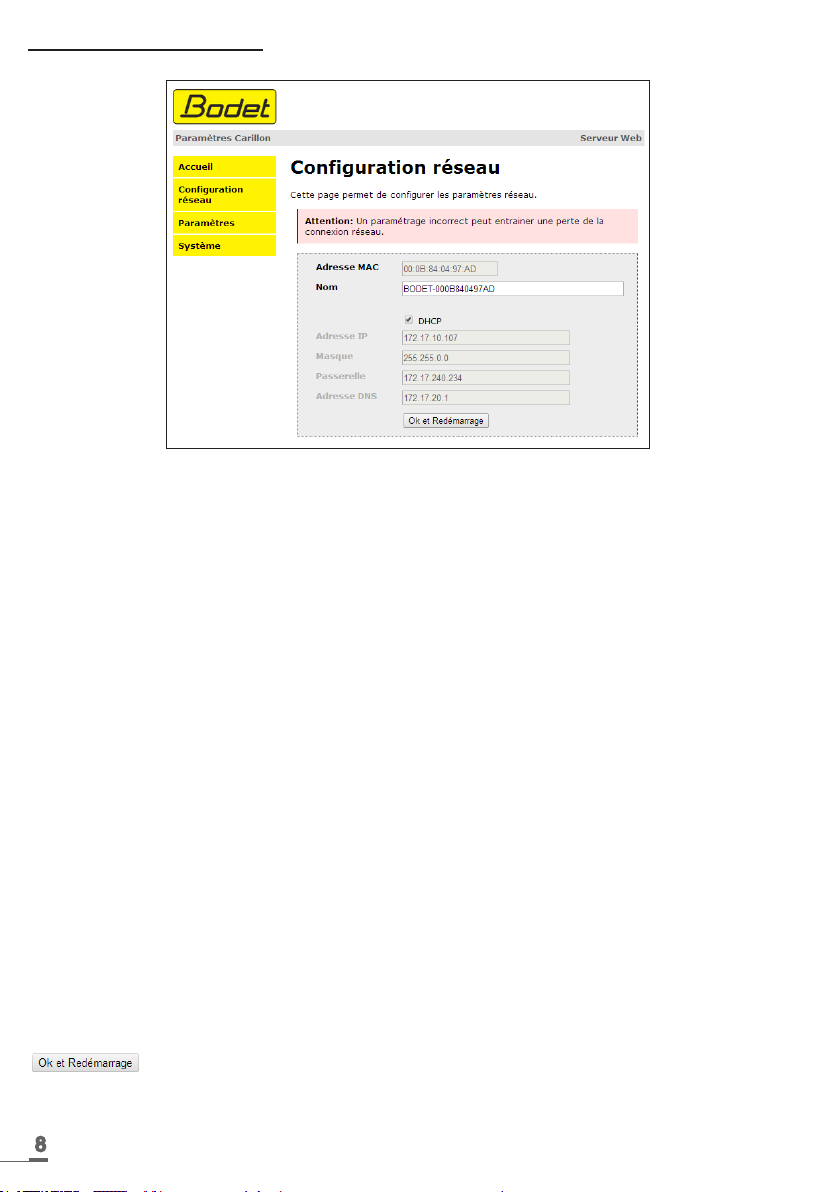

3.2 Configuration réseau
Cette page permet de configurer le carillon Harmonys extérieur sur le réseau. L’avertissement
indique que l’équipement peut perdre la connexion au réseau si les paramètres sont mauvais (Cf.
2.2 Configuration usine, page 6).
Ci-dessous le descriptif des informations affichées :
- Adresse MAC : il s’agit de l’adresse MAC de l’équipement. Cette adresse est unique pour chaque
produit. Ce numéro est indiqué sur une étiquette au dos des produits Bodet.
- Nom : nom du produit + adresse MAC (par défaut). Il est conseillé de mettre l’emplacement de
l’équipement dans le nom du produit. Exemple : Carillon_Accueil.
- Case à cocher DHCP : permet de définir automatiquement les paramètres IP du produit sur le
réseau (dans le cas où un serveur DHCP est présent sur le réseau).
Si celle-ci est décochée, les paramètres suivants sont modifiables :
- Adresse IP : permet de définir manuellement l’adresse IP du produit. (obligatoire si pas de serveur
DHCP).
- Masque : le masque de sous réseau permet d’associer un équipement au réseau local.
- Passerelle : la passerelle permet de relier l’équipement à deux réseaux informatiques.
- Adresse DNS : adresse permettant d’associer un nom de produit à une adresse IP. Cela permet
d’éviter de rentrer une adresse IP dans le navigateur au profit d’un numéro ou appellation définie
par l’utilisateur. Exemple : www.bodet.com étant plus simple à retenir que 172.17.10.88.
permet de sauvegarder les données modifiées dans l’équipement concerné, puis de
le redémarrer.

9
3.3 Paramètres
Cette page permet de configurer les paramètres fonctionnels de l’équipement.
Ci-dessous le descriptif des informations affichées :
- Adresses Multicast (adresse A et B) : adresses multicast pour l’envoi des commandes de
mélodies (par défaut : A=239.192.55.1, B=non renseignée). Dans le cas d’utilisation des deux
adresses IP, activer l’IGMP Snooping.
- Volume : ajuster en fonction du nombre de carillons dans la pièce et de la taille de la salle. Par
exemple, dans un bureau, mettre un volume plus faible (3 ou 4), dans un réfectoire mettre le
volume plus fort (7 ou 8).
- Case à cocher Boost : permet d’ajouter quelques décibels sur le niveau de volume sélectionné.
- N° de zone : permet de définir le numéro de la zone dans laquelle se trouve le produit.
- Répéteur client/serveur (case à cocher) : dans le cas d’installation réseau complexe avec
un ou plusieurs sites distants, il peut être nécessaire de devoir passer des passerelles réseau.
Pour cela, il faut définir des répéteurs qui feront passer les informations d’un réseau à l’autre.
Sur chaque paire, un carillon est défini comme serveur et l’autre comme client.
Il est recommandé mais pas obligatoire de placer les répéteurs serveur dans le réseau où se
trouve la Sigma (et le microphone).
- Adresse répéteur : permet de renseigner l’adresse réseau de l’autre carillon de la paire de
répéteur.
Les boutons OK et OK et redémarrage permettent de sauvegarder les données modifiées dans
l’équipement concerné, puis de le redémarrer.

10

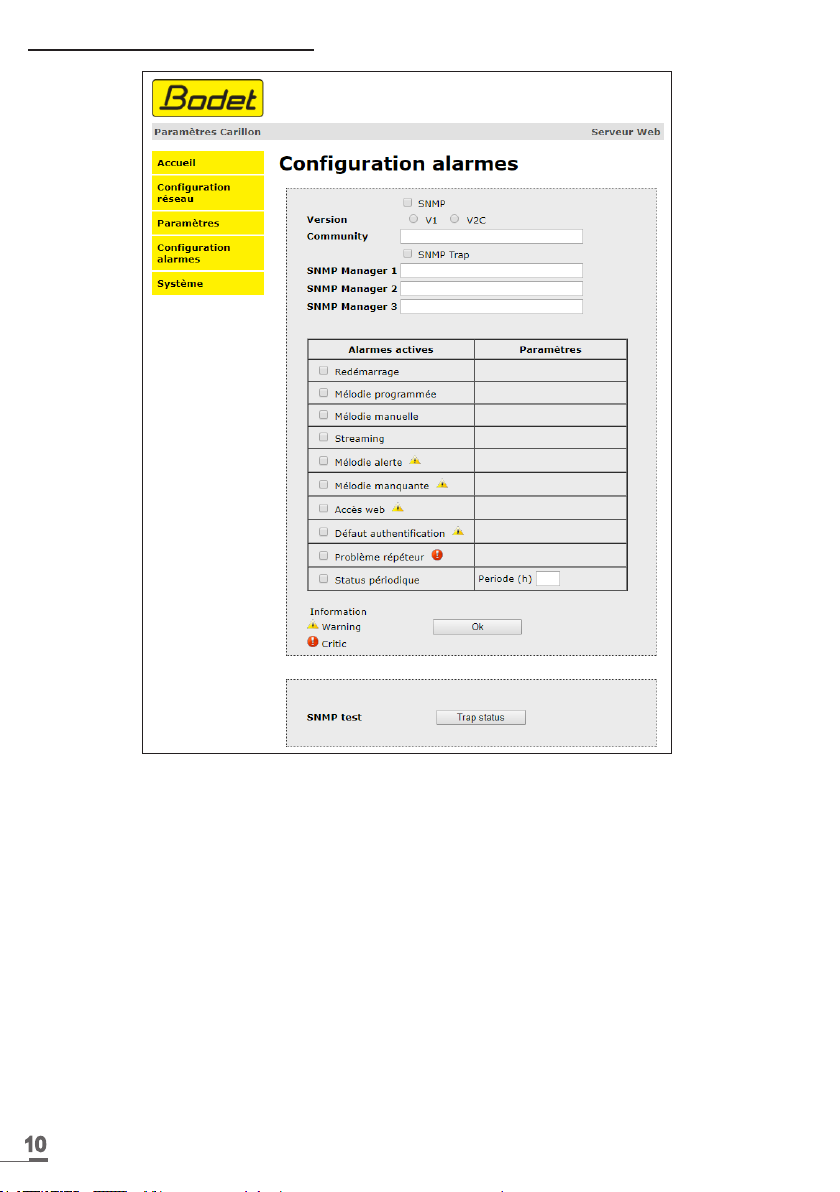

3.4 Configuration des alarmes
Cette page permet d’activer la supervision du produit, de définir les informations qui
seront transmises et le serveur de destination. Il est possible de sélectionner le ou les
paramètres à définir comme alarmes et de les configurer.
Ci-dessous le descriptif des informations affichées :
- Case à cocher SNMP : active le service réseau SNMP pour la supervision du produit
depuis un PC de contrôle.
- Version : choix de la version du protocole SNMP.
- Community : parc ou domaine d’Harmonys déni par l’utilisateur. Il est indispensable de
donner à toutes les Harmonys du réseau le même nom de «Community».
- Case à cocher Enable SNMP Trap : permet l’activation (ou non) de l’envoi automatique
des messages d’erreurs au(x) SNMP Manager(s).

11
- SNMP Manager 1/2/3 : adresses IP des serveurs recevant les alarmes des produits. La
redondance des SNMP Manager permet d’augmenter la abilité
des retours d’alarmes
- Redémarrage : le produit remonte l’information lorsqu’un utilisateur redémarre le
produit.
- Mélodie programmée : le produit remonte l’information lorsqu’une mélodie program-
mée est jouée.
- Mélodie manuelle : le produit remonte l’information lorsqu’une mélodie est lancée
manuellement.
- Streaming : le produit remonte l’information qu’un ux audio est joué en streaming.
- Mélodie alerte : ce paramètre permet de déclencher une alarme lorsqu’une mélodie
d’alerte est jouée.
- Mélodie manquante : ce paramètre permet de déclencher une alarme lorsqu’une
mélodie jouée est manquante.
- Accès web : ce paramètre permet de déclencher une alarme lorsqu’un utilisateur se
connecte au serveur web de l’horloge.
-Défautauthentication : ce paramètre permet de déclencher une alarme lorsqu’un
utilisateur effectue une identication erronée du serveur web
de l’horloge.
- Problème répéteur : ce paramètre permet de déclencher une alarme lorsqu’un défaut
intervient sur le répéteur.
- Status périodique : le produit remonte l’information qu’il est toujours en bon état de
fonctionnement. Cette vérication peut donc être effectuée sur un
cycle horaire.

12
3.5 Système
Cette page est divisée en quatre parties qui sont les suivantes :
1ère partie : présentation de la version du programme (micrologiciel) ainsi que la durée de
fonctionnement depuis la dernière mise sous tension de l’équipement.
2ème partie : un message de prévention indique qu’une fois défini, il est obligatoire d’utiliser le bon
mot de passe pour établir la connexion avec le serveur web. Pour enregistrer un nom d’utilisateur et
un mot de passe (max 16 caractères), saisir les informations dans les espaces prévus à ces effets.
permet d’enregistrer votre nouvel identifiant et mot de passe.
3ème partie : le message de prévention indique que le redémarrage de l’équipement va causer la
perte de connexion au réseau le temps du redémarrage. redémarre le produit.
4ème partie : le message de prévention indique que le redémarrage en configuration usine
supprimera toutes vos configurations et peut être la perte de connexion au réseau de l’équipement,
en l’absence d’un serveur DHCP sur le réseau. redémarre le produit en
configuration usine.

13
IV - Que faire si...? ...Vérifier
Que faire si...? Vérierque...
Il n’y a pas de diffusion des
carillons
1) L’adresse de diffusion multicast est identique entre l’horloge
mère Sigma et le carillon Harmonys.
2) Les paramètres réseaux sont compatibles : le carillon
Harmonys doit être sur le même réseau Ethernet que
l’ordinateur avec le logiciel Sigma.
3) La version rmware du swicth est à jour.
Pas de serveur DHCP sur le
réseau
1) Le carillon Harmonys prend par défaut les
congurations IP suivantes (après environ 3min):
- IP : 192.192.222.100 pour le 1er carillon, 192.192.222.101
pour le 2ème carillon, etc.
- MASK : 255.255.0.0
- PASSERELLE : 0.0.0.0
- DNS : 0.0.0.0
(Après 15 min, le carillon redemande une adresse au serveur
DHCP).
2/ Utiliser le logiciel Sigma (Conguration > Equipement IP
> bouton Conguration réseau) pour dénir les paramètres
réseau du carillon (identication du produit grâce à l’adresse
MAC inscrite sur l’étiquette au dos du produit).
Le carillon Harmonys
extérieur ne diffuse aucun
son
1) La longueur du câble est inférieure à 100 mètres (reportez-
vous aux normes de câblage réseau).
2) Le carillon Harmonys est sur la zone de diffusion de l’horloge
mère Sigma.
3) Le volume du carillon est assez élevé dans la programmation
du serveur web (Cf. page 9). Le carillon éémet un bip lors de
l’appui sur le bouton Test.
4) L’adresse de diffusion multicast est identique entre l’horloge
mère Sigma et le carillon Harmonys.

14
V - Caractéristiques techniques du carillon HARMONYS extérieur
Le carillon Harmonys extérieur respecte la directive compatibilité électromagnétique 2004/108/
CE & DBT 2006/95/CE. C’est un produit de classe A. Dans un environnement domestique, ce
produit peut causer des interférences radios auquel cas l’utilisateur doit prendre des mesures
adéquates. Il est destiné à un environnement résidentiel ou commercial. Il est conforme aux
normes européennes en vigueur.
Caractéristiques Description
Synchronisation : Adresse multicast.
Connexion réseau : RJ45 Ethernet, 10 base-T.
Alimentation : 110-230VAC.
Schéma d’alimentation : Schéma TT ou TN.
Isolation électrique : Classe I.
Catégorie de surtensions : II.
Bornier alimentation secteur : 3 bornes E, N et L de 0,5² à 2,5².
Consommation : 8 W (1 HP), 15W (2HP).
Température de fonctionnement : -20 °C à +70 °C.
Humidité : 80 % à 40 °C.
Indice de protection : IP 54 (HP) I IP 54, IK08 (Boîtier de commande).
Poids : 1,7 kg (HP) I 600 grs (Boîtier de commande).
Entrée des câbles par presse-étoupes. Dimensions :
Câble secteur : PG11 - Ø gaine de 5 à 10 mm.
Haut parleur : M25 3 entrées - Ø gaine de 3,5 à 7 mm.
Câble Ethernet : M25 3 entrées - Ø gaine 3,5 à 7 mm

15
I - Initial Verification
Thank you for choosing a BODET bell system. This product has been carefully designed for
your satisfaction based on ISO9001 quality requirements.
We recommend that you read this manual thoroughly before attempting to manipulate the
product.
Keep this booklet during all the life of your product, so that you can refer to it each time it is
necessary.
Bodet cannot be held responsible for damages caused to the product due to use that
does not conform to the instructions described in this manual.
Anyunauthorisedmodicationoftheproductwillinvalidatethewarranty.
1.1 Unpacking the Harmonys outdoor sounder
Unpack with caution and check the contents of the packaging.
907730 must contain:
■Harmonys outdoor sounder (a second sounder with reference 907731),
■This booklet,
1.2 Cleaning
Use an antistatic product identical to that supplied. Never use alcohol, acetone or other solvents
which may damage product casing.
1.3 Pre-requisit
For the commissioning of the Harmonys sounder, you must install the SIGMA software (supplied on
CD with your master clock) on your PC. To download the latest version of the software, contact our
export department who will send you the download links by email: [email protected].
to check compatibility of your equipment and the software version, please have the
version of your master clock.
Safety and Emergency Procedures alarms (SEP) are available for download on the
Bodet website at the following address :
http://www.bodet-time.com/en/bell-systems/download-melodies.html
The identification of one or more Harmonys chimes, requires the presence of one or two
persons:
- 1 person: we recommend wiring Harmonys one by one to your bay. You can then locate the
sounder easily as long as the cable is identied.
- 2 persons: a person making the identication from software (see manual 607726). The
second person standing in the area where the Harmonys sounder is located to hear beeping in
order to identify it (eg: hallway, foyer).

16
II - Installation of the product
2.1 Installation
1/ Select the location where the controller will be installed according the presence of the network
cable and a 110-230VAC +10%, 50/60 Hz. The location of the loudspeaker is to chosen
according to the proximity of the controller.
2/ Install the Harmonys outdoor sounder controller:
- Open the controller by loosening the 4 screws with a at screwdriver.
- Remove the lid of the controller.
- Drill the holes predened.
- Mount the controller in its location using 4 screws.
3/ Install the loudspeaker(s) in its (their) location(s) which must be within 5 meters of the
controller (length of the audio cable supplied by Bodet). This length can be extended to a
maximum of 40 meters.
Make sure that it is tightly tted against its mounting surface to prevent any vibrations.
4/ Connect the audio line (40 m maximum with cable 2x0.75²) between the loud speaker and the
controller.
5/ Connect the Ethernet network cable to the RJ45 connector.
Ethernet cable category: 5 minimum or 6.
The broadcast mode will have to be selected in the Network conguration page of the
embedded web server (see page 17), in Multicast mode the address of the product must be the
same as that of the server (by default 239.192.55.1).
Record the MAC address (identication label on the back of the product) of the product, it will be
useful during its detection by the Sigma sofftware in order to rename it.
195
250
97,5

17
6/ Connect the power supply,
Wiring of the electronic board: Power Wiring:
It is imperative that the equipment be switched on only after the installation is
completed and controller casing closed.
2.2 Factory settings
When the power is on, press the test button (until you hear a «beep» continuously).
The default conguration is as follows :
- Name : BODET-MAC address
- IP conguration by DHCP
- Multicast synchronisation (broadcast)
- Synchronisation address: 239.192.55.1
- Volume : level 5
- Zone number : 1
Power supply indicator :
LED ON (green) = device powered on.
LED OFF = no power.
Network indicator :
LED ashing green ash = connection to the network in
progress.
LED ashing green slowly = device connected to the network
LED ashing red slowly = loss of network connection or
failure to connect to the network.
Test button :
Pressing = the product emits a «bip».
Pressing at the power on = return to factory conguration
1st Louspeaker
2nd Loudsapeaker (ref: 907731)
Power supply 24VDC
Ethernet network RJ45
L: brown
N: blue
Earth: yellow/green
1
1
2
2
3
3
4
4To electronic card 24VDC
5
5
6
6
7
8
9
9
8
7

18
III - Use of the product
There are two ways to access the web interface:
1/ Open your web browser and enter the IP address of the product in the address bar.
2/ Using the Sigma software in the configuration/IP devices/Harmonys tab click the Web Browser
button to open the web server (refer to the software manual, 607726).
The Sigma software lets you:
- detect all the products present on the network,
- individually set the parameter of each product or copy the parameter of one product toward a
group of products,
- update the product software,
3.1 Home page
The home page presented by the product embedded web server provides a general information on
the product.
The information is displayed as follows:
- Product: product type.
- Name: user-defined product name + MAC adress (corresponding to the MAC address noted on
the tag of the product identification during installation). By default: «Bodet-MAC address» (alterable
in the menu Network Configuration). The default value allows to find the product on the network
in the putting into service.

19
3.2 Network configuration page
This page is for setting the product’s network configuration. The warning reminds you that the
product could lose its connection to the network if incorrect parameters are set (Cf 2.2 Factory
settings, page 15).
The information displayed is described below:
- MAC Address: this is the equipment’s MAC address. This address is unique to each device. This
number is given on a label on the back of Bodet equipments.
- Name: user-defined product name + MAC adress (by default). Field that lets you easilly identify
the product on the network. Example : Home_Sounder.
- Enable DHCP checkbox: if checked, the device’s network IP settings will be configured
automatically (in the case where a DHCP server is present on the network).
If this box is unchecked, the following settings are available:
- IP Address: manually sets the device’s IP address. (required if not DHCP server).
- Subnet Mask: the subnet mask associates a equipment with the local network.
- Gateway: the gateway can be used to connect the equipment to two data networks.
- DNS Address: this can be used to associate a product name with an IP address. This avoids
having to enter an IP address in the browser: a user-defined name can be used instead.Example:
www.bodet.com is simpler to remember than 172.17.10.88.
saves your configuration and reboots the equipment.

20
3.3 Parameters page
This page allows to configure the functional features of the equipment.
The information displayed is described below:
- Multicast Address (address A and B) : multicast addresses for sending melody commands
(default: A=239.192.55.1, B=left blank). If using two IP addresses, activate IGMP Snooping.
- Volume : adjust the number of sounder in the room and the size of the room. For example, in an
office, put a smaller (3 or 4) volume in a refectory to the highest (7 or 8) volume.
- N° zone : sets the address of the client or server repeater.
Client/server repeater: in a complex network with one or more remote installations it may be
necessary to use network gateways.
To do this, we must define repeaters that will move information from one network to another.
On each pair, a sounder is defined as server and the other as a client.
It is recommended to place the server repeater in the network where the Sigma (and the microphone)
is located.
- Repeater address: used to enter the network address of the other sounder of the repeater pair.
saves your configuration and reboots the equipment.
