HELIX E 62C.2 User manual

E 62C.2 / E 52C.2 / E 42C.2
E 6X.2 / E 5X.2 / E 4X.2
Komponenten- und Koaxiallautsprechersysteme
Component- and coaxial speaker systems
deutsch / english

Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
HELIX Lautsprechersystems.
Die Lautsprecher wurden nach neuesten tech-
nischen Erkenntnissen entwickelt und zeichnen
sich durch hervorragende Verarbeitung und über-
zeugende Technologie aus. Dabei protieren Sie
als Kunde direkt von unserer über 30-jährigen
Erfahrung in der Forschung und Entwicklung von
Audio Komponenten.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeine Hinweise zum Einbau von HELIX
Lautsprechersystemen
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garan-
tieren, dass jedes Produkt vor Versand auf seinen
einwandfreien Zustand überprüft wurde. Ihr Kaufbe-
leg dient als Garantienachweis für etwaige Repara-
turen oder Austausch.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da
der Nachweis eines fachgerechten Einbaus und
Anschlusses des Lautsprechersystems Voraus-
setzung für die Garantieleistungen sind. Sollten
Sie sich dazu entscheiden, die Installation selbst
auszuführen, gehen Sie bitte nach den folgenden
Anweisungen vor. Nichtbeachtung der folgenden
Hinweise kann zu Verletzungen und/oder Schäden
an Ihrem Fahrzeug oder den Lautsprechern führen.
1. Stellen Sie sicher, dass der Lautsprecher
in die ausgewählte Einbauöffnung passt
und das genügend Einbautiefe vorhan-
den ist, um den Magnet aufzunehmen.
2. Stellen Sie sicher, dass der Platz zwi-
schen dem Lautsprecher und anderen
Teilen, wie z.B. Fenster, Fensterkurbel,
Fensterheber, Sitze etc. ausreichend ist.
Dies ist besonders wichtig, wenn Einbau-
plätze ausgeschnitten werden müssen.
Vollständige Daten über die Einbautiefe und
den Durchmesser der Lautsprecher nden Sie
in den Einbaudiagrammen dieser Anleitung.
Bitte stellen Sie sicher, dass die Auageäche
der Lautsprecher möglichst plan und stabil ist.
3. Installieren Sie die Lautsprecher nicht an Or-
ten, an denen Wasser auf die Chassis tropfen
kann.
4. Die Qualität und Sorgfalt des Einbaus hat
entscheidenden Einuss auf den Klang der
Lautsprecher. Bitte führen Sie jede Instal-
lation mit größtmöglicher Sorgfalt durch.
5. Vermeiden Sie akustische Kurzschlüs-
se (Luftdurchlässigkeit der Montageplatte
zwischen Membran und Korb), die Auslö-
schungen tiefer Frequenzen zur Folge ha-
ben. Diese können durch den Einbau des
Lautsprechers in einem zu großen Aus-
schnitt oder auf unebener Fläche auftreten.
6. In machen Fällen ist eine Verstärkung der
Montageplatte nötig, um dem Lautsprecher
eine stabile, ebene und verwindungsfreie
Auageäche zu bieten. Dies erreichen Sie,
indem Sie den Lautsprecher auf einen sta-
bilen Holz- oder Metallring montieren oder
diesen Ring hinter die Montageplatte setzen,
damit der Lautsprecher eine stabile Aufnah-
me hat. Für weitere Anregungen wenden
Sie sich bitte an einen Einbauspezialisten.
7. Wenn Sie Lautsprecher in ihrem Auto tau-
schen möchten, muss dafür ein Einbauplatz
geschaffen werden. In den meisten Fällen
sind Originaleinbauplätze in den Türen, Ka-
rosserieöffnungen oder in der Heckablage
Herzlichen Glückwunsch!
2
Allgemeine Hinweise

3
vorhanden. Bitte nutzen Sie, wenn möglich,
die vorgesehenen Originaleinbauplätze Ihres
Fahrzeugs. Sollten keine Originaleinbauplät-
ze vorhanden sein, muss ein sicherer und
geeigneter Einbauplatz für den Lautsprecher
geschaffen werden.
WICHTIG:
Bitte schneiden Sie NIEMALS Metall aus der Karos-
serie aus . Dies kann ein tragendes Teil des Fahr-
zeugs sein, welches die Stabilität der Karosserie
und des Fahrzeugs gewährleistet.
Allgemeine Hinweise zum Anschluss von HELIX
Lautsprechersystemen
Wir empfehlen Ihnen einen kurzen Funktionstest
des kompletten Systems bei geringer Lautstärke
durchzuführen, um sicherzugehen, dass alle Kom-
ponenten vor ihrer endgültigen Montage auch kor-
rekt funktionieren.
Vergewissern Sie sich, dass alle Kabel geschützt
und sicher verlegt sind und nicht durch scharfe Kan-
ten beschädigt werden können. Dies kann zu Kurz-
schlüssen führen, die unweigerlich eine Beschädi-
gung Ihres Steuergerätes, Verstärkers und/oder der
Lautsprecher verursachen.
Stellen Sie ebenfalls sicher, dass alle Kabel ohne
Spannung und in ausreichender Länge am Laut-
sprecher befestigt sind.
Allgemeine Hinweise zur Befestigung von
HELIX Lautsprechersystemen
Wenn alle Komponenten richtig angeschlossen
sind und den Funktionstest bestanden haben, kön-
nen Sie die Lautsprecher in ihrer endgültigen Posi-
tion befestigen.
1. SetzenSiedenLautsprecherinseineEinbauöff-
nung, wie unter „Einbau Tieftöner“ beschrieben.
2. Befestigen Sie den Lautsprecher mit Hil-
fe des Montagerings und prüfen Sie, ob die
Schrauben in der richtigen Position zu den
Befestigungslöchern stehen. Bitte benutzen
Sie die mitgelieferten Schraubenclips, um die
Befestigungsschrauben zu sichern. Ziehen
Sie alle Schrauben vorsichtig und fest an.
3. Setzen Sie das Lautsprechergitter in den Mon-
tagering.
Ausstattungsmerkmale
Komponentensysteme
• Tieftöner mit besonders steifer und resonanz-
armer Membran aus gewebtem Fiberglas
• Speziell geformte Gummisicke für größere
effektive Membranäche und erweitertem
Maximalhub
• 25 mm Seidenkalotten-Hochtöner mit
Neodymmagnet für brillante, samtweiche
Hochtonwiedergabe
• Hochtöner für optimale Ausrichtung auf den
Hörplatz um 25° neigbar
• Korb in individuellem HELIX-Design mit
zusätzlichen Belüftungsöffnungen zur opti-
mierten Kühlung der Schwingspule für hohe
Belastbarkeit
• Aufwändige, separate Frequenzweiche mit
6/12 dB Flankensteilheit, Saugkreis, Hochton-
schutz und Hochton-Pegelanpassung
Koaxialsysteme
• Tieftöner mit besonders steifer und resonanz-
armer Membran aus gewebtem Fiberglas
• Speziell geformte Gummisicke für größere
effektive Membranäche und erweitertem
Maximalhub
• 19 mm Hochtöner mit Seidenkalotte und
Neodymmagnet für brillante, samtweiche
Hochtonwiedergabe
• Hochtöner für optimale Ausrichtung auf den
Hörplatz um 360° drehbar und 25° neigbar
(E 5X.2 / E 6X.2)
• Korb in individuellem HELIX-Design zur opti-
mierten Kühlung der Schwingspule für hohe
Belastbarkeit
• Separate Inline-Frequenzweiche mit integrier-
tem Hochtonschutz

4

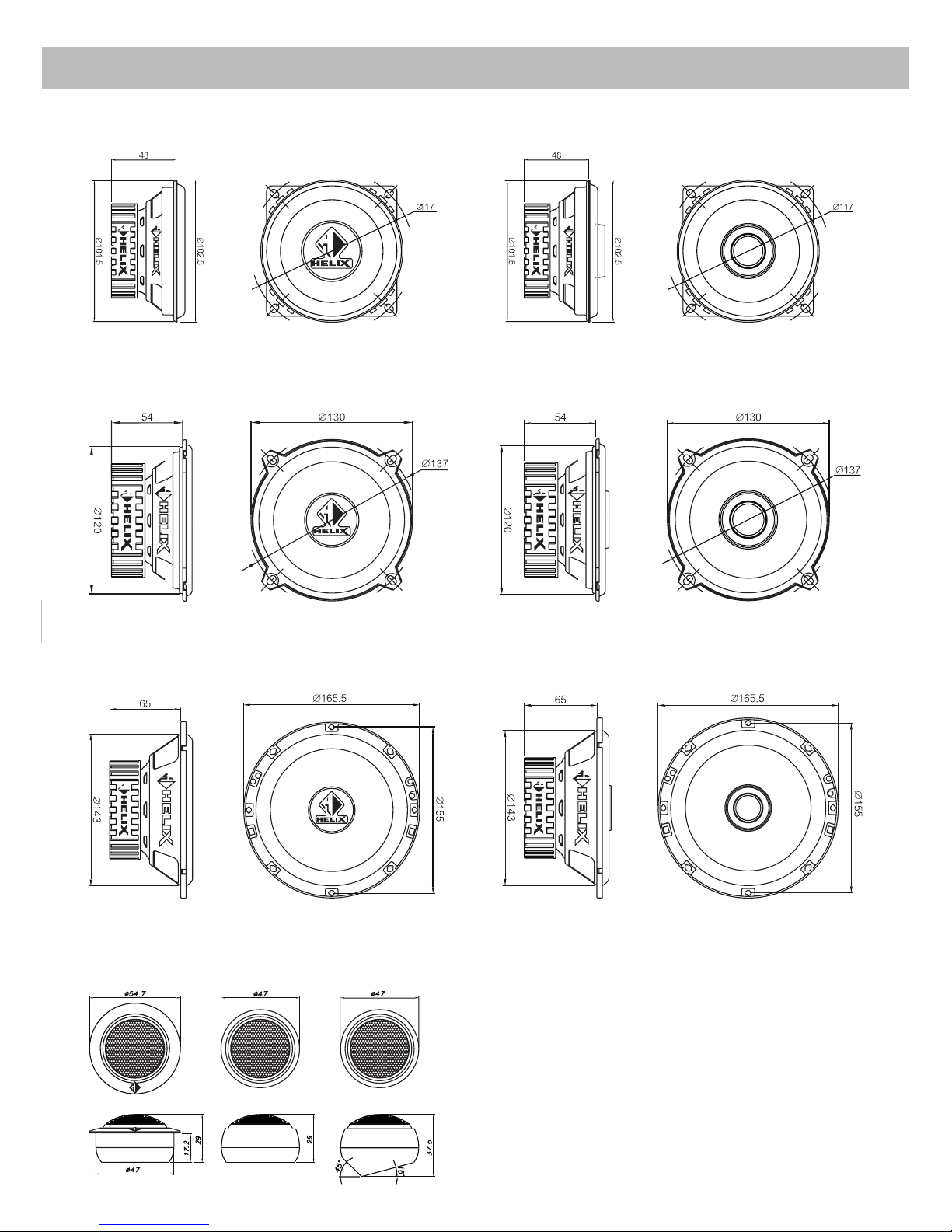

Abmessungen
*Alle Abmessungen in mm
E 1T
E 4X.2E 42C.2 / E 4B.2
E 5X.2E 52C.2 / E 5B.2
E 6X.2E 62C.2 / E 6B.2

5
Installation
Einbau Tieftöner
Einbau Hochtöner
Anschluss Frequenzweiche
Rückansicht
versenkter Einbau
aufgesetzer Einbau angewinkelter Einbau

Komponentensysteme:
E 62C.2 E 52C.2 E 42C.2
Leistung RMS / Max. 75 / 220 Watt 60 / 180 Watt 50 / 150 Watt
Frequenzbereich 50 Hz - 25.000 Hz 60 Hz - 25.000 Hz 75 Hz - 25.000 Hz
Wirkungsgrad 91 dB 1W / 1m 90 dB 1W / 1m 89 dB 1W / 1m
Impedanz 4 Ohm 4 Ohm 4 Ohm
Durchmesser TT / HT 165 mm / 25 mm 130 mm / 25 mm 100 mm / 25 mm
Einbautiefe TT / HT 65 mm / 17,5 mm 54 mm / 17,5 mm 48 mm / 17,5 mm
Frequenzweiche Separat, 6/12 dB
Flankensteilheit, Saug-
kreis, Hochtonschutz
und Hochton-Pegelan-
passung
Separat, 6/12 dB
Flankensteilheit, Saug-
kreis, Hochtonschutz
und Hochton-Pegelan-
passung
Separat, 6/12 dB
Flankensteilheit, Saug-
kreis, Hochtonschutz
und Hochton-Pegelan-
passung
Koaxialsysteme:
E 6X.2 E 5X.2 E 4X.2
Leistung RMS / Max. 60 / 180 Watt 50 / 150 Watt 40 / 120 Watt
Frequenzbereich 55 Hz - 22.000 Hz 65 Hz - 22.000 Hz 80 Hz - 22.000 Hz
Wirkungsgrad 91 dB 1W / 1m 90 dB 1W / 1m 89 dB 1W / 1m
Impedanz 4 Ohm 4 Ohm 4 Ohm
Durchmesser 165 mm 130 mm 100 mm
Einbautiefe 65 mm 54 mm 48 mm
Frequenzweiche Separate Inline-Fre-
quenzweiche mit 6 dB
Flankensteilheit und
integriertem Hochton-
schutz
Separate Inline-Fre-
quenzweiche mit 6 dB
Flankensteilheit und
integriertem Hochton-
schutz
Separate Inline-Fre-
quenzweiche mit 6 dB
Flankensteilheit und
integriertem Hochton-
schutz
Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlos-
sen sind Defekte und Schäden, die durch Überla-
stung oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer de-
taillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte,
hervorgerufen durch Bedienungsfehler des
Gerätes, können wir keine Haftung übernehmen.
Technische Daten
Garantiehinweis
6

Dear Customer,
Congratulations on your purchase of this high-
quality HELIX speaker system.
This system highlights best quality, excellent manu-
facturing and state-of-the-art technology.
After 30 years of experiences in research & devel-
opment of audio products this speaker system gen-
eration sets new standards.
We wish you many hours of enjoyment with your
new HELIX speakers.
Yours
AUDIOTEC FISCHER Team
General instructions for installing a HELIX
speaker system
To prevent damage to the speakers and possible in-
jury, read this manual carefully and follow all instal-
lation instructions. This product has been checked
for proper function prior to shipping and is guaran-
teed against manufacturing defects.
For a proper performance and to ensure full war-
ranty coverage, we strongly recommend to get this
product installed by an authorized HELIX dealer.
If you choose to perform your own installation read
the following information and precautions carefully.
Failure to follow the stated precautions may result in
personal injury and/or damage to the audio system
or vehicle.
1. Always make sure that the speaker will t into
the intended mounting location and that there
is adequate depth for the magnet system.
2. Check for adequate space between speak-
er and window, window crank, power win-
dow mechanism, seat, rear deck torsion
bars, and other items which may interfere
with the speaker`s mounting. This is very
important if any hole cutting is required.
Detailed size information is indicat-
ed in the dimension section of this man-
ual. Take care that the mounting sur-
face is at and free from all obstructions.
3. Do not mount the speakers where water may
splash on them.
4. The quality of the installation has a signif-
icant effect on the overall performance of
the speaker system. Treat each installa-
tion step with a high degree of attention.
5. Avoid low frequency cancellation caused
by air leakage between the speak-
er basket and the mounting surface (e.g.
mounted on a bended or uneven sur-
face or mounted in an oversized hole).
6. Mounting panel reinforcement may be nec-
essary in some cases in order to ensure a
stable, torsion-free and even surface. This
can be achieved by mounting the speak-
er on a metal or wooden sub-bafe be-
hind the body or door panel. Consult an
installation specialist for further advices.
7. In most cases you can use the original speak-
er mounting locations at the doors, body pan-
els or the rear deck. If these are not available
you have to prepare your own secure installa-
tion place. Due to their structural integrity and
accessibility the precut mounting holes should
be used whenever possible.
Important:
Never cut any metal that is an integral part of an
automobile`s safety or structural car body.
Congratulations!
General instructions
7

8
General instructions for connecting HELIX
speaker systems
We strongly recommend that you operate the com-
plete audio system at low volume before nal in-
stallation. This will allow a trial listening test before
securing the loudspeakers into their mounting loca-
tions.
Make sure that all speaker wiring is fully protected
from cutting or wear at sharp edges. This can lead
into a short circuit which might damage your head
unit, amplier and/or speaker system.
Make sure that all speaker wires have sufcient
length in order to reach the speaker terminals with-
out stress on the wire or connectors.
General instructions for mounting HELIX speak-
er systems
Once you have tested the complete speaker system
and have conrmed correct operation, turn off the
audio system and prepare the loudspeaker for nal
mounting.
1. Place the loudspeaker in the mounting posi-
tion as shown in the illustration “Mounting the
woofer”.
2. Fix the speaker with its mounting ring in its in-
stallation place and check if all screws are in
the right position to the xing holes. Use the
included screw clips to secure the screws.
Tighten all screws evenly.
3. Attach the mesh to the mounting ring.
Features
Component systems
• Woofer with very stiff and non-resonating
woofer cones made from woven berglass
• Specially shaped rubber surround for larger
effective cone area and increased maximum
excursion
• 1 inch / 25 mm silk dome tweeter with neo-
dymium magnet for brilliant and smooth treble
response
• Tweeters are 25° tiltable for perfect alignment
with listening position
• Individual HELIX design basket with addition-
al ventilation holes for better voice coil cooling
and high power handling
• Complex, separate crossover with 6/12 dB
slope, bandstop lter, tweeter protection and
adjustable tweeter level
• Grille included
Coaxial systems
• Woofer with very stiff and non-resonating
cones made from woven berglass
• Specially shaped rubber surround for larger
effective cone area and increased maximum
excursion
• 0.75 inch / 19 mm silk dome tweeter with
neodymium magnet for brilliant and smooth
treble response
• Tweeters are 360° pivotable and 25° tiltable
for perfect alignment with listening position
(E 5X.2 / E 6X.2)
• Individual HELIX design basket with addition-
al ventilation holes for better voice coil cooling
and high power handling
• Separate inline crossover with integrated
tweeter protection
• Grille included

9
Dimensions
*All dimensions are noted in mm
E 1T
E 4X.2E 42C.2 / E 4B.2
E 5X.2E 52C.2 / E 5B.2
E 6X.2E 62C.2 / E 6B.2

10
Installation
Mounting the woofer
Mounting the tweeter
Connecting the crossover
Surface mount Flush mount
Rear view
Angle mount

The limited warranty comply with legal regulations.
Failures or damages caused by overload or improp-
er use are not covered by the warranty.
Please return the defective product only with a
valid proof of purchase and a detailed malfunction
description.
Technical specications are subject to change!
Errors are reserved!
For damages on the vehicle and the speaker
caused by handling errors of the speaker system
we can’t assume liability.
Technical Data
Warranty Disclaimer
11
Component systems:
E 62C.2 E 52C.2 E 42C.2
Power handling RMS
/ Max. 75 / 220 Watts 60 / 180 Watts 50 / 150 Watts
Frequency range 50 Hz - 25,000 Hz 60 Hz - 25,000 Hz 75 Hz - 25,000 Hz
Sensitivity 91 dB 1W / 1m 90 dB 1W / 1m 89 dB 1W / 1m
Impedance 4 Ohms 4 Ohms 4 Ohms
Diameter W / T 165 mm / 25 mm;
6.50” / 1”
130 mm / 25 mm;
5.25” / 1”
100 mm / 25 mm;
4” / 1”
Installation depth
W / T
65 mm / 17.5 mm;
2.56” / 0.70”
54 mm / 17.5 mm;
2.05” / 0.70”
48 mm / 17.5 mm;
1.89” / 0.70”
Crossover Separate, 6/12 dB
slope, bandstop lter,
tweeter protection and
adjustable tweeter level
Separate, 6/12 dB
slope, bandstop lter,
tweeter protection and
adjustable tweeter level
Separate, 6/12 dB
slope, bandstop lter,
tweeter protection and
adjustable tweeter level
Coaxial systems:
E 6X.2 E 5X.2 E 4X.2
Power handling RMS
/ Max. 60 / 180 Watts 50 / 150 Watts 40 / 120 Watts
Frequency range 55 Hz - 22,000 Hz 65 Hz - 22,000 Hz 80 Hz - 22,000 Hz
Sensitivity 91 dB 1W / 1m 90 dB 1W / 1m 89 dB 1W / 1m
Impedance 4 Ohms 4 Ohms 4 Ohms
Diameter 165 mm; 6.50” 130 mm; 5.25” 100 mm; 4”
Installation depth 65 mm; 2.56” 54 mm; 2.13” 48 mm; 1.89”
Crossover Separate inline cross-
over with 6 dB slope
and integrated tweeter
protection
Separate inline cross-
over with 6 dB slope
and integrated tweeter
protection
Separate inline cross-
over with 6 dB slope
and integrated tweeter
protection

Audiotec Fischer GmbH
Hünegräben 26 · D-57392 Schmallenberg
Tel.: [phone] · Fax: [phone]
E-mail: helix@audiotec-scher.com · Internet: www.audiotec-scher.com
