Rallye 3000, 3000 Celis, 3003
Montageanleitung
Fernscheinwerfer
Mounting Instructions
Driving lamps
Instructions de montage
Projecteurs longue portée
Monteringsanvisning
Fjärrstrålkastare
Montagehandleiding
Vèrstralers
Instrucciones de montaje
Faros de largo alcance
Istruzioni di montaggio
Proiettori di profondità
Asennusohje
Lisäkaukovalot

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 2
Probedruck
C M Y CM MY CY CMY K
2
Lieferumfang
Kit includes Fourniture Leveransomfattning De levering Volumen del suministro Dotazione di fornitura Osaluettelo
Rallye 3000
Celis
Rallye 3000 Rallye 3003

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 3
Probedruck
C M Y CM MY CY CMY K

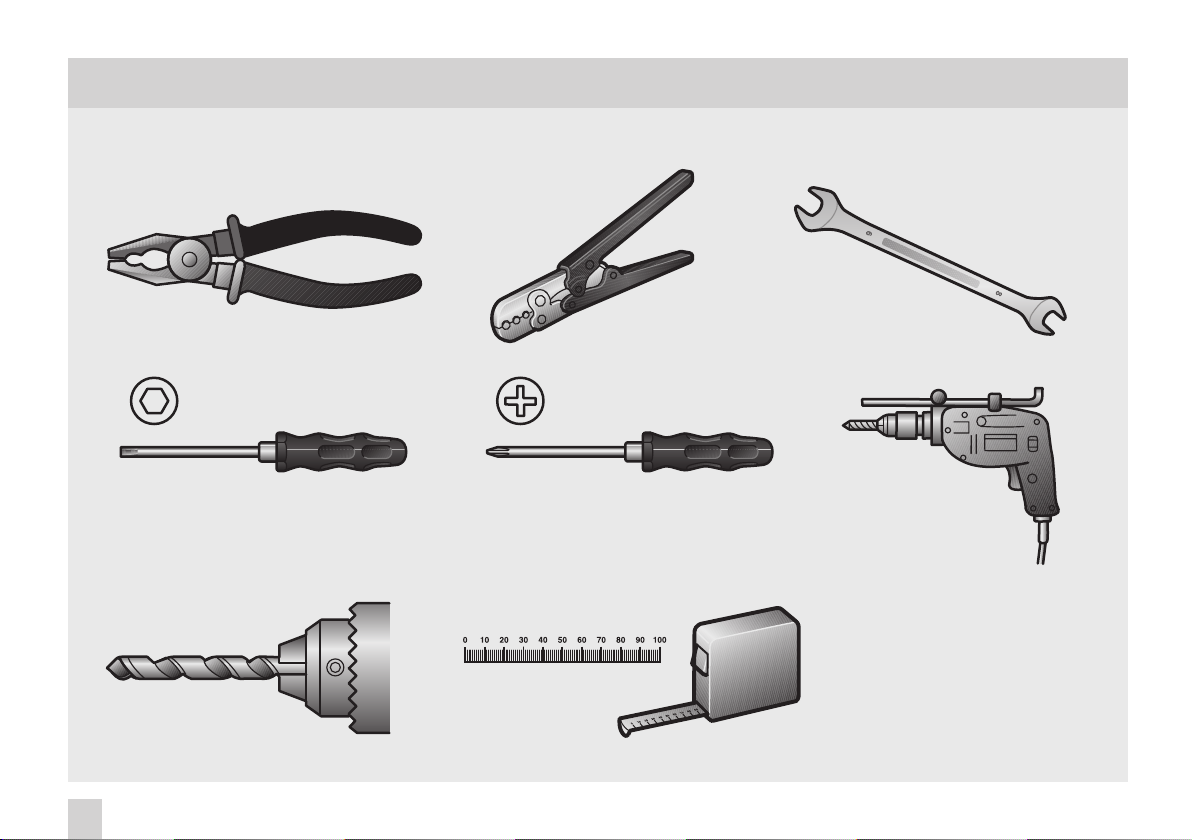

Benötigtes Werkzeug
Tools required Outillage nécessaire Nödvändiga verktyg
Noodzakelijk gereegschap
Herramientas necesarias
Utensili necessari
Tarvittavat työkalut
Ø 3 / 5 / 11 / 12 mm
SW 13 / 17
3 mm
3

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 4
Probedruck
C M Y CM MY CY CMY K
Rallye 3000
Rallye 3000 Celis
Montage
Mounting Montage général Montering Mantage Montaje Montaggio Asennus
optional
Ø 5 mm
4
Ø 5 mm
optional
2*
1
Optional
optional
en option
optinalt
Optioneel
opcional
opzionale
optio
2*

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 5
Probedruck
C M Y CM MY CY CMY K
30 87 85 86
31
56a
Elektrischer Anschluss
Electrical connection Branchement électrique Elektrisk anslutning Elektrische aanluiting Conexión eléctrica Collegamento elettrico Sähköliitäntä
86
56a
58
58
30
87
85 86
Ø
12 mm
58
86
Rallye 3000
5

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 6
Probedruck
C M Y CM MY CY CMY K
Montage
Mounting Montage général Montering Mantage Montaje Montaggio Asennus
A
optional
Ø 5 mm
Rallye 3003
6

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 7
Probedruck
C M Y CM MY CY CMY K
Montage
Mounting Montage général Montering Mantage Montaje Montaggio Asennus
B
Rallye 3003
optional
Ø 5 mm
7

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 8
Probedruck
C M Y CM MY CY CMY K
30 87 85 86
31
56a
Elektrischer Anschluss
Electrical connection Branchement électrique Elektrisk anslutning Elektrische aanluiting Conexión eléctrica Collegamento elettrico Sähköliitäntä
Rallye 3003
8

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 9
Probedruck
C M Y CM MY CY CMY K
58
58
86
56a
Ø
12 mm
58
86
Elektrischer Anschluss
Electrical connection Branchement électrique Elektrisk anslutning Elektrische aanluiting Conexión eléctrica Collegamento elettrico Sähköliitäntä
Rallye 3003
Rallye 3003
9

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 10
Probedruck
C M Y CM MY CY CMY K
Celis
Celis
ECE
ECE
10
12 V-55 W:
8GH 002 089-131
24 V-70 W:
8GH 002 089-251
12 V:
6EH 007 946-031 8HG 116 741-801
12 V:
4RA 003 510-641
24 V:
4RA 003 510-651
12 V:
8KA 002 309-811
8KV 705 123-813
12 V:
8GP 003 594-121
24 V:
8GP 003 594-251
Zubehör
Accessories Accessoires Tillbehör Toebehoren Accesorios Accessori Lisätarvikkeet
Rallye 3000:
8XS 142 700-001
Rallye 3003:
8XS 168 664-001

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 11
Probedruck
C M Y CM MY CY CMY K
11
DEUTSCH
ENGLISH
FRANÇAIS
SVENSKA
NEDERLANDS
ESPAÑOL
ITALIANO
SUOMI
12-17
18-21
22-25
26-29
30-33
34-37
38-41
42-45
GB
NL
DE
FR
SV
ES
IT
FI
Technische Änderungen vorbehalten
Subject to alteration without notice
Sous réserve de modifications techniques
Vi reserverar oss för tekniska ändringar
Technische wijzigingen voorbehouden
Reservadas modificaciones técnicas
Con riserva di modifiche tecniche
Oikeus teknisiin muutoksiin pidätetään
Seite
Page
Page
Sidan
Bladzijde
Página
Pagina
Sivu

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 12
Probedruck
C M Y CM MY CY CMY K
12
5
A/FA/F
NN
FF
FFFF
A/FA/F
NN
FF
FFFF
4
A/FA/F
NN
FFFF
3
2
A/FA/F
NN
FF
FF
A/FA/F
NN
1
A/F = Abblend- /Fern-
scheinwerfer
F = Fern-
scheinwerfer
N = Nebel-
scheinwerfer
X= nicht erlaubt
Anbaubeispiele
(siehe Grafik):
1. Fahrzeug mit zwei serien-
mäßigen und zwei zusätz-
lichen Fernscheinwerfern
auf dem Dach. (Nur in
Deutschland erlaubt).
2. Fahrzeug mit vier serien-
mäßigen Fernscheinwer-
fern. (Nur in Deutschland
erlaubt).
3. Fahrzeug mit zwei serien-
mäßigen und vier zusätz-
lichen Fernscheinwerfern:
dürfen nur so geschaltet
sein, das eine Referenzzahl
von 75 nicht überschritten
wird.
Erklärung siehe Seite 13.
4. und 5. Fahrzeug mit vier
serienmäßigen und vier
zusätzlichen Fernschein-
werfern: nur erlaubt, wenn
vier der acht Scheinwerfer
dauerhaft stillgelegt sind.
Fernscheinwerfer: Was ist erlaubt?
DEUTSCH
DE

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 13
Probedruck
C M Y CM MY CY CMY K
13
Maximal vier Fernschein-
werfer sind erlaubt
Verwirrung um licht-
technisches Zubehör
am Fahrzeug –
verschärfte Kontrollen
besonders bei Trucks
Lippstadt, im Juni 2003.
Nach dem Beschluss des
Bund-Länder-Fachaus-
schusses “Technisches
Kraftfahrwesen”, ab 1. Mai
2003 unzulässige Beleuch-
tungseinrichten an Kraft-
fahrzeugen als “erheblichen
Mangel” einzustufen,
herrscht Verwirrung bei
Truckern und Autofahrern:
Was ist erlaubt, was darf
nicht sein? Die Beleuch-
tungsspezialisten von
Hella klären auf.
Was ist erlaubt?
Stichwort
“Fernscheinwerfer”:
Maximal vier Fernschein-
werfer sind erlaubt (ECE-
Regelung 48, StVZO § 50)
bei PKW und leichten NKW.
Bei Fahrzeugen der Klasse
N3 sind max. sechs Schein-
werfer erlaubt, von denen
aber per Schaltung nur max.
vier Scheinwerfer gleich-
zeitig leuchten dürfen.
Mögliche Anbauorte sind
an der Fahrzeugfront oder
auf dem Fahrzeugdach.
Die Referenzzahl des Fern-
scheinwerfers liefert eine
Aussage über die maximale
Beleuchtungsstärke des
Systems. Welche Referenz-
zahl die Scheinwerfer
haben, ist auf dem Abdeck-
glas in der Nähe des Zu-
lassungszeichens (zum
Beispiel E1 für Deutschland)
zu sehen.
Die gängigsten Werte
sind 12,5 / 17,5 / 37,5.
Ihre Summe darf die Zahl
75 bei allen Fernlichtern, die
gleichzeitig eingeschaltet
werden können, nicht über-
schreiten.
Was ist erlaubt? Stichwort
Nebelscheinwerfer:
Darüber hinaus sind pro
Fahrzeug zwei Nebelschein-
werfer zugelassen, die
paarweise und nicht höher
als die Abblendlichtschein-
werfer (mindestens aber in
250 Millimeter Höhe vom
Fahrbahnboden aus gemes-
sen) angebracht sein dürfen.
Nicht erlaubt an Fahr-
zeugen sind kleine bunte
Lämpchen, Lichterketten,
Mini-Weihnachtsbäume,
beleuchtete Firmenem-
bleme, Figuren (etwa das
Michelin-Männchen) oder
Namensschriftzüge oder
zulässige, aber falsch ange-
brachte Leuchten (etwa
Seitenmarkierungsleuchten
an der Front) oder zu viele
Zusatzscheinwerfer. Die
Einstufung dieser Elemente
als “erheblicher Mangel”
bedeutet, dass die Geräte
abgebaut beziehungsweise
dauerhaft stillgelegt werden
müssen. Der Ausbau der
Glühlampe reicht nicht aus,
die Zuleitung muss dauer-
haft entfernt werden.

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 14
Probedruck
C M Y CM MY CY CMY K
Wichtig:
Vor Anbau prüfen, ob
genügend Luftzufuhr für den
Kühlergrill (Motorkühlung)
verbleibt. Beide Schein-
werfer über der Stoßstange
montieren.
Bei Anbau eines Zusatz-
scheinwerfers mit inte-
griertem Positionslicht
sind in Deutschland alle
in nebenstehender Skizze
aufgeführten zusätzlichen
Anbaumaße einzuhalten.
Sollten diese gesetzlichen
Anbauvorschriften nicht
eingehalten werden, bzw.
die Benutzung eines zu-
sätzlichen Paares Positi-
onsleuchten nicht zulässig
sein (CH, A) darf das Posi-
tionslicht nicht betrieben
werden. In diesem Fall
müssen die Leitungen zum
Positionslicht abgetrennt
werden. Für zusätzliche
Fernscheinwerfer gelten
keine besonderen Anbau-
vorschriften. Die max.
Anbauhöhe von 4 m
darf nicht überschritten
werden. Landes-
spezifische Gesetzeslage
ist zu beachten!
14

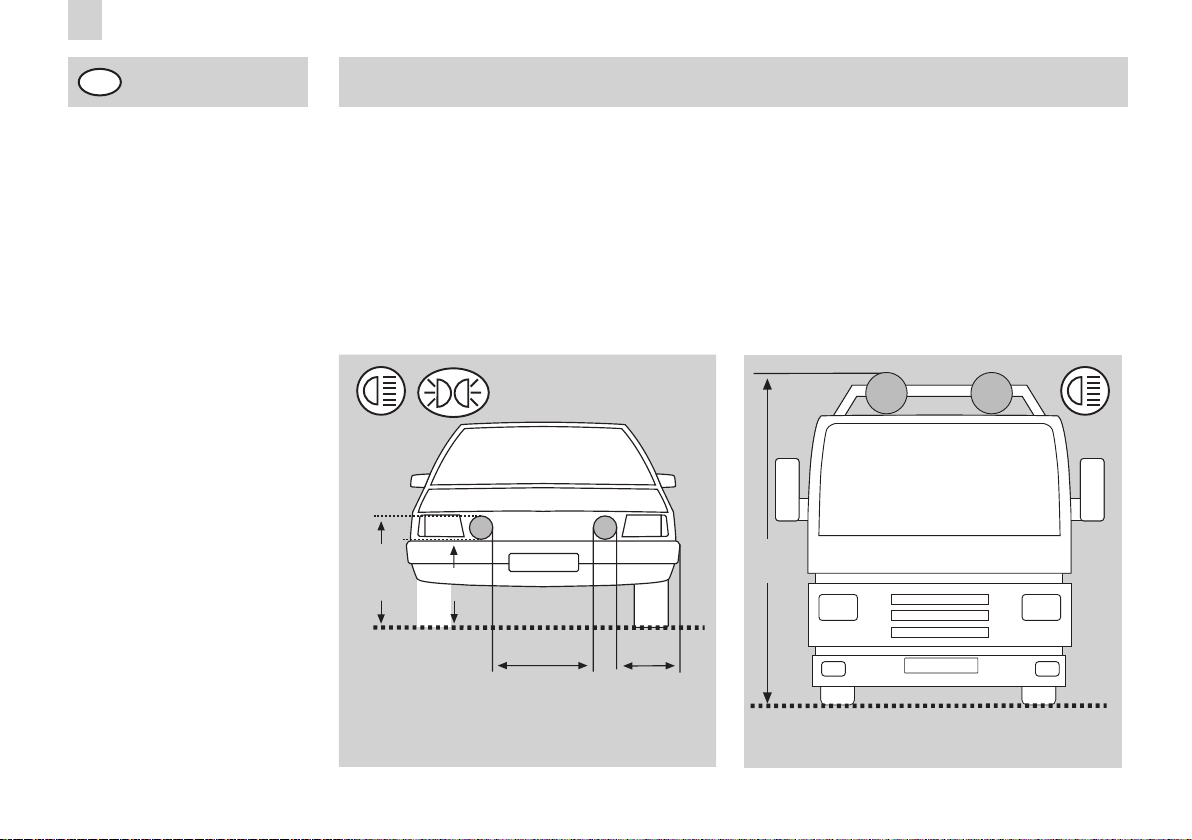

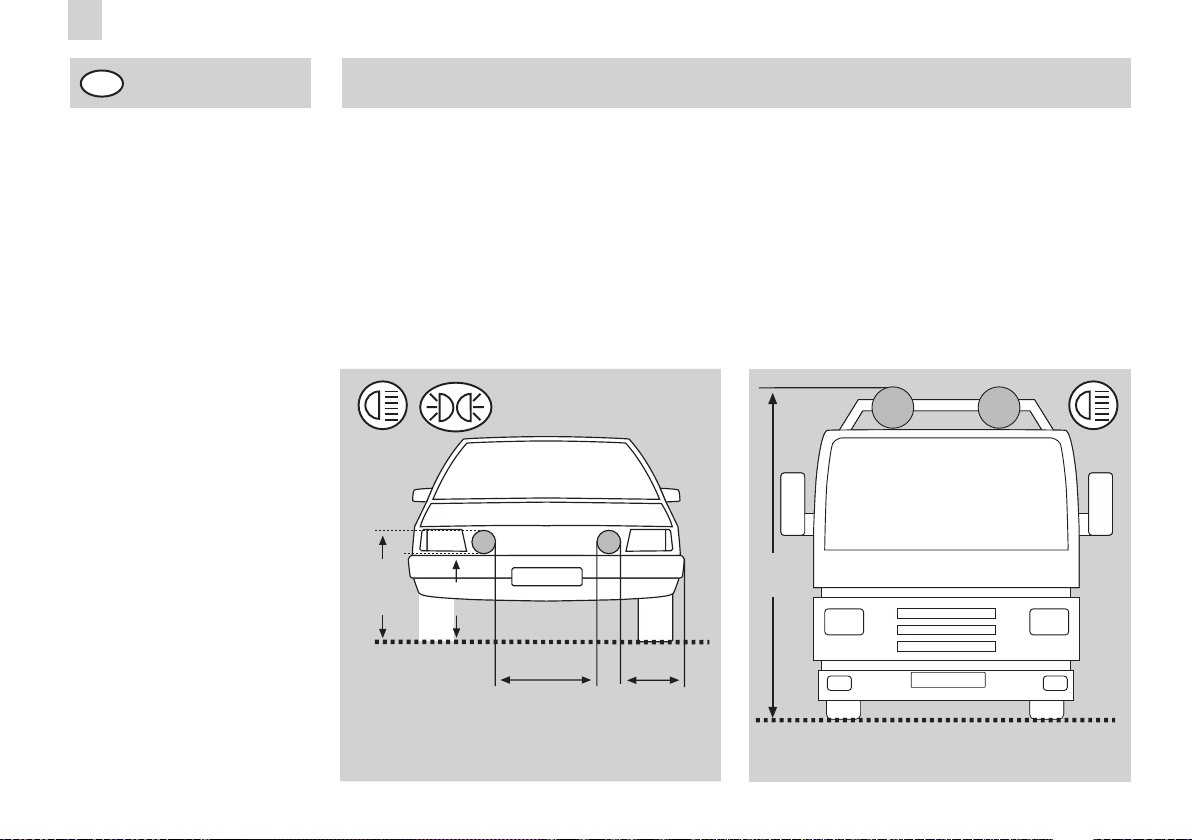

Anbaumaße Rallye 3000, 3000 Celis, 3003
DEUTSCH
DE
1.500
mm
max.
400mm
max.
600mm
min.
350mm
min.
max.
4 m

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 15
Probedruck
C M Y CM MY CY CMY K

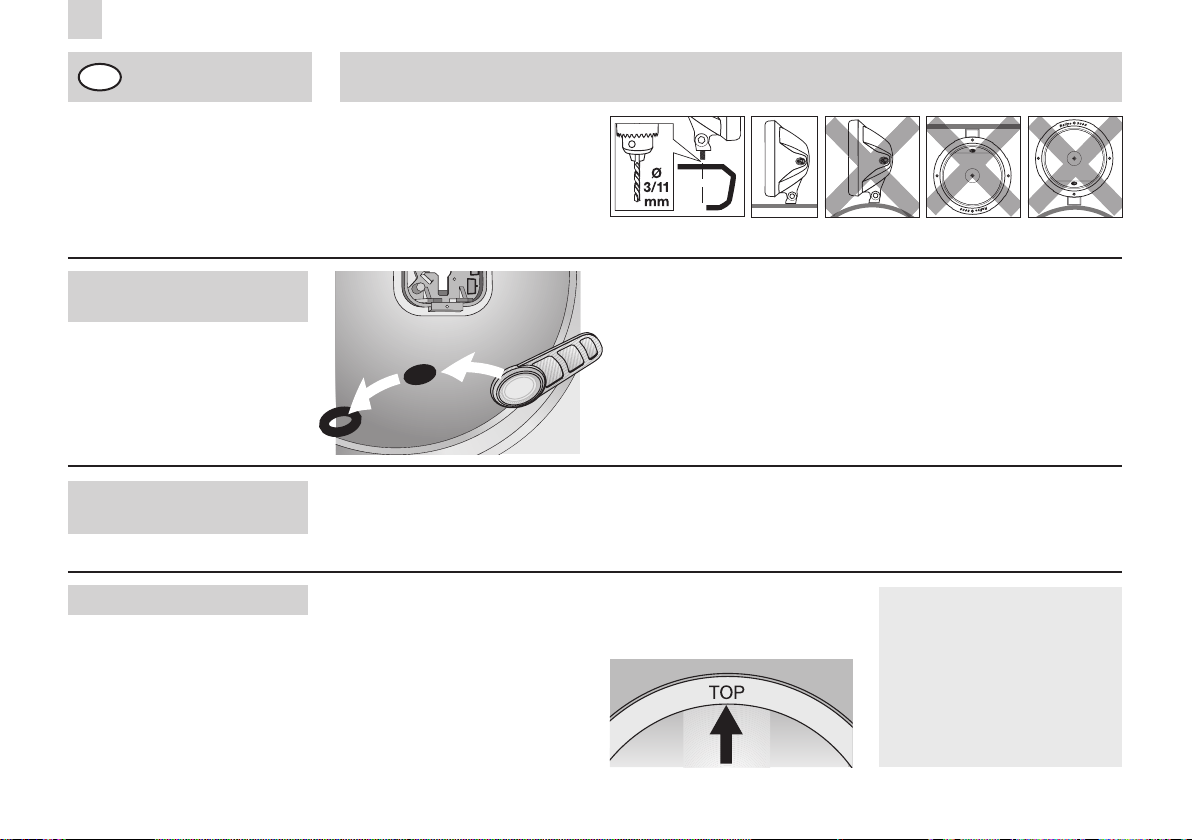

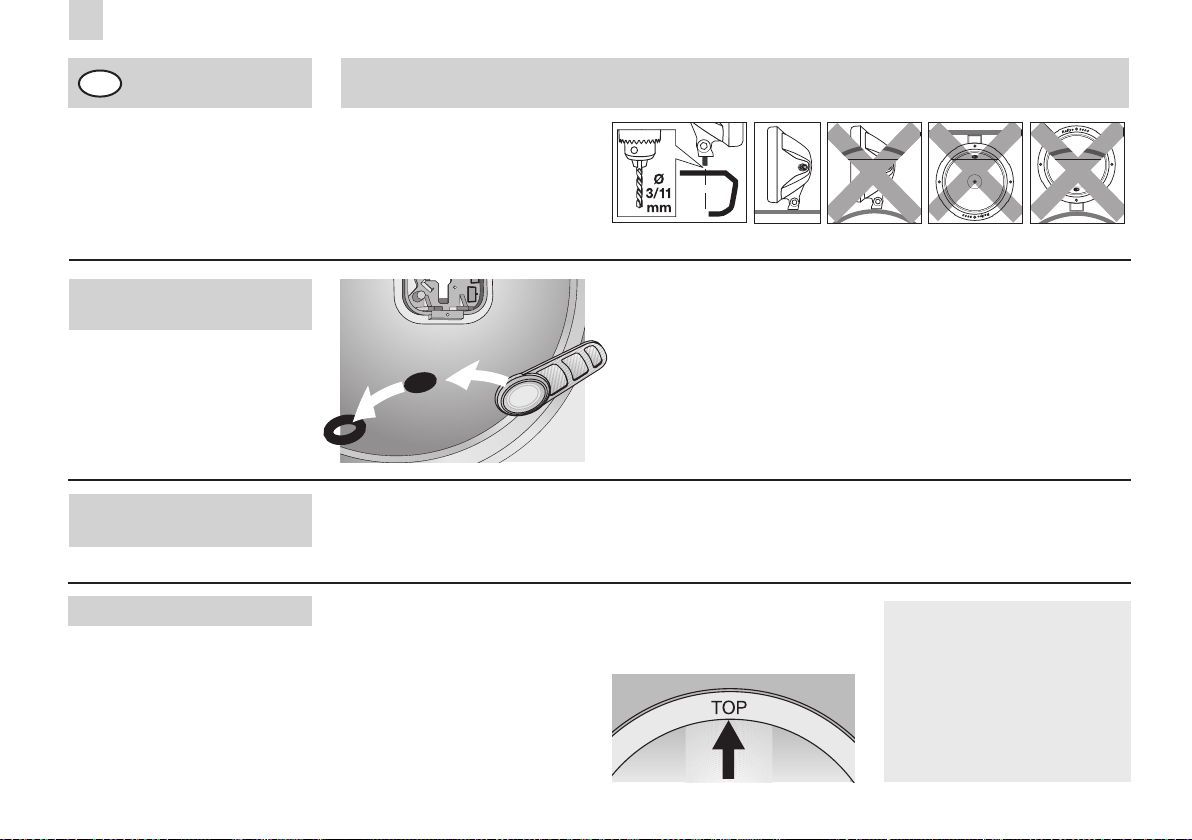

Scheinwerfer dürfen nicht
vibrieren, über die Motor-
haube ragen und müssen
symmetrisch angebracht
sein.
Montageposition auf
gerader Fläche festlegen
und Befestigungspunkte
anzeichnen.
Mit 3 mm vorbohren und
11 mm aufbohren. Gebohrte
Metallteile mit Rostschutz
versiegeln. Halterung
vormontieren.
Seite 4:
Gehäuse öffnen und
Glühlampe 1einsetzen.
Bei Ausführung mit
Positionslicht Glühlampe 2
einsetzen.
Glühlampe nicht mit bloßen
Fingern anfassen!
Papiertaschentuch oder
ähnliches verwenden.
Gehäuse zusammensetzen.
Halterung und Gehäuse
zusammenschrauben und
Kabel sauber verlegen.
Scheinwerfer ans Fahrzeug
schrauben (falls erforderlich
mit Zweipunkthalter).
Scheinwerfer ausrichten und
alle Schrauben festziehen.
Relais mit Anschlußklemmen
spritzwassergeschützt nach
unten einbauen.
Bei Bedarf und entspre-
chender gesetzlicher
Zulässigkeit Schalter ins
Armaturenbrett einbauen.
Leitungen nach Schaltplan
verlegen und anschließen.
Nach Schaltplan Iwerden
die Zusatzscheinwerfer
zusammen mit den vorhan-
denen Fernscheinwerfern
eingeschaltet.
Nach Schaltplan II werden
die Zusatzscheinwerfer über
einen separaten Schalter
den vorhandenen Fern-
scheinwerfern zugeschaltet.
Nach Schaltplan III werden
die Positionsleuchten
angeschlossen und
zusammen mit dem
Standlicht eingeschaltet.
Lassen Sie die Fern-
scheinwerfer in der
Fachwerkstatt oder bei
einer Tankstelle einstellen.
Nur richtig eingestellte
Scheinwerfer sorgen
für optimales Licht.
Die Benutzung der
gegebenenfalls bei-
liegenden Abdeck-Kappen
ist im Gültigkeitsbereich
der ECE nicht zulässig.
15
Montage - Rallye 3000, 3000 Celis: Seite 4
DEUTSCH
DE
Elektrischer Anschluß - Rallye 3000, 3000 Celis: Seite 5
DEUTSCH
DE

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 16
Probedruck
C M Y CM MY CY CMY K
Scheinwerfer dürfen nicht
vibrieren, über die Motor-
haube ragen und müssen
symmetrisch angebracht
sein. Montageposition auf
gerader Fläche festlegen
und Befestigungspunkte
anzeichnen.
Mit 3 mm vorbohren und
11 mm aufbohren. Gebohrte
Metallteile mit Rostschutz
versiegeln.
Version A
ohne Positionslicht.
Endmontage
Gehäuse zusammensetzen.
Halterung und Gehäuse
zusammenschrauben und
Kabel sauber verlegen.
Scheinwerfer ans Fahrzeug
schrauben (falls erforderlich
mit Zweipunkthalter).
Scheinwerfer ausrichten und
alle Schrauben festziehen.
Damit eine optimale Licht-
verteilung gewährleistet
ist, achten Sie beim
Einsetzen des Scheinwerfer-
einsatzes darauf, dass die
”TOP” - Markierung auf
dem Scheinwerfereinsatz
immer nach oben zeigt.
Zusätzlich zu Version A
Anschlusskabel (3adrig)
einführen. Zusätzliches
Kabel mit vollisoliertem
Flachstecker verbinden.
Fassung für das Positions-
licht aus dem Reflektor
ziehen, Glühlampe in die
Fassung stecken und diese
wieder in den Reflektor
drücken.
Ist das Positionslicht grund-
sätzlich nicht gewünscht:
Fassung für Positionslicht
und Gummiring entfernen
und mitgelieferte Dichtungs
lasche aufdrücken.
Anschlusskabel (2adrig)
durch Gummidichtung
stecken und in das Gehäuse
führen.
Kabel abisolieren und mit
zwei Flachsteckern
verbinden.
Vollisollierter Flachstecker
für die H1 Lampe.
Gummidichtung wasser-
dicht eindrücken.
Glühlampe einsetzen und
verriegeln. Flachstecker
aufstecken.
Achtung!
Glühlampe nicht mit
bloßen Fingern anfassen!
Papiertaschentuch oder
ähnliches verwenden.
Version B
mit Positionslicht.
Montage - Rallye 3003: Seite 6/7
DEUTSCH
DE
16

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 17
Probedruck
C M Y CM MY CY CMY K
Relais mit Anschlussklem-
men spritzwassergeschützt
nach unten einbauen. Bei
Bedarf und entsprechender
gesetzlicher Zulässigkeit
Schalter ins Armaturenbrett
einbauen.
Leitungen nach Schaltplan
verlegen und anschließen.
Nach Schaltplan Iwerden
die Zusatzscheinwerfer
zusammen mit den vorhan-
denen Fernscheinwerfern
eingeschaltet.
Nach Schaltplan II werden
die Zusatzscheinwerfer über
einen separaten Schalter
den vorhandenen Schein-
werfern zugeschaltet.
Nach Schaltplan III werden
die Positionsleuchten
angeschlossen und
zusammen mit dem
Standlicht eingeschaltet.
Anschlussleitungen sicher
befestigen.
Lassen Sie die Fern-
scheinwerfer in der Fach-
werkstatt oder bei einer
Tankstelle einstellen.
Nur richtig eingestellte
Scheinwerfer sorgen
für optimales Licht.
Noch ein Tipp:
• Halten Sie die Schein-
werfer- Streuscheiben stets
sauber. Schmutz kann
bis zu 80% der Licht-
leistung schlucken. Sie
fahren sicher, wenn Sie
gut sehen und somit auch
gut gesehen werden.
Haben Sie Ersatz-Lampen
und Sicherungen im
Wagen?
• Alle ausgebauten Teile
wieder ordnungsgemäß
zusammenbauen. Bei
Fragen oder Einbaupro-
blemen, rufen Sie bitte
den Hella Kundendienst,
Großhändler an oder
wenden Sie sich an Ihre
Werkstadt.
• Außerhalb der normalen
Arbeitszeit nimmt ein
Anrufbeantworter Ihre
Fragen und Wünsche
entgegen. Der Hella
Kundendienst ruft dann
gern bei Ihnen zurück.
Fragen Sie Ihren Händler
nach dem Hella Gesamt-
prospekt, oder schreiben
Sie an:
Hella KGaA Hueck & Co.
59552 Lippstadt
Elektrischer Anschluß - Rallye 3003: Seite 8/9
DEUTSCH
DE
17

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 18
Probedruck
C M Y CM MY CY CMY K
Important:
Before starting fitting work,
make sure there will still be
sufficient air flow to the
radiator grille (engine
cooling). Attach both head-
lamps above the bumper.
In Germany, all
the additional fitting
measurements shown
in the sketches below
must be observed when
fitting auxiliary driving
lamps with an integrated
position light. If these
mandatory fitting
requirements are not
observed or the use of
an additional pair of
position lights is not
permitted (e.g. in CH, A),
the position light must not
be operated. In this case,
the cables to the position
lights have to be
disconnected. There are
no special regulations for
the attachment of auxiliary
driving lamps.
The maximum attachment
height of 4 m must not be
exceeded. The legal
regulations in individual
countries must be taken
into account.
Fitting measurements: Rallye 3000, 3000 Celis
GB
ENGLISH
18
1.500
mm
max.
400mm
max.
600mm
min.
350mm
min.
max.
4 m

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 19
Probedruck
C M Y CM MY CY CMY K
Headlamps must not vibrate
or jut above the bonnet and
must be attached
symmetrically.
Choose a straight surface
for the fitting position and
mark the attachment points.
Pre-drill with the 3 mm bit
and then drill through using
the 11 mm bit. Seal the
drilled metal parts with
corrosion protection agent.
Pre-fit the bracket. Open the
housing and insert the bulb.
Do not touch the bulb with
your bare fingers! Use a
tissue or similar.
Put the housing together.
Screw the bracket and
housing together and route
the cables carefully.
Screw the headlamps to the
vehicle (using a two-point
bracket if necessary).
Install the relay with the
connection terminals
facing downwards and
protected against splashing.
If required and permitted by
legal regulations, install a
switch on the dashboard.
Route and connect the
cables according to the
circuit diagram. When
wired according to circuit
diagram Ithe auxiliary
lamps are switched on
together with the existing
driving lamps. According
to circuit diagram II the
auxiliary lamps are switched
on addition to the existing
headlamps via a separate
switch. According to circuit
diagram III the CELIS®
position lamps are
connected and switched
on together with the
parking light. Test the lighting
system. Fasten the supply
cables securely in place.
Have the driving lamps
adjusted at a workshop or
service station. Only
properly adjusted lamps
provide optimum
illumination.
The use of the enclosed
protective caps (enclosed
where applicable) is not
permissible in areas
governed by German
Traffic Laws. However, it is
permissible to use
protective grilles.
Fitting: Rallye 3000, 3000 Celis: Page 4
Electrical connection:
Rallye 3000, 3000 Celis: Page 5
19
GB
ENGLISH
GB
ENGLISH

3000+3003_08_07_08 29.08.2008 11:37 Uhr Seite 20
Probedruck
C M Y CM MY CY CMY K
If position light is definitely
not required, remove the
position light socket and
rubber ring and press open
the sealing lug provided.
Insert the connection cable
(2-wire) through the rubber
seal and into the housing.
Strip the cable and connect
using two blade connectors.
Fully insulated blade
connectors for the H1 bulb.
Press the rubber seal in
tightly to ensure water-
tightness.
Insert the bulb and lock
in place. Push the blade
connectors on.
20
Headlamps must not vibrate
or jut above the bonnet and
must be attached
symmetrically. Choose a
straight surface for the fitting
position and mark the
attachment points.
Pilot-drill with the 3 mm
bit and then drill through
using the 11 mm bit. Seal
the drilled metal parts with
corrosion protection agent.
Version A
without position light.
Final assembly
Put the housing together.
Screw the bracket and
housing together and route
the cables carefully.
Screw the headlamps to the
vehicle (using a two-point
bracket if necessary).
Align the headlamps and
tighten all screws.
To guarantee an optimum
beam pattern, make sure
that the “TOP” marking
on the headlamp insert
is always facing the top.
In addition to version A,
insert the connection
cable (3-wire).
Connect the additional
cable using fully insulated
blade connectors. Pull the
socket for the position light
out of the reflector, insert the
bulb in the socket and press
this back into the reflector
again.
Note!
Do not touch the bulb
with your bare fingers!
Use a tissue or similar.
Version B
with position light.
Fitting: Rallye 3003: Page 6/7
GB
ENGLISH
