Hifonics MX6.2C User manual

6.5” (16,5 cm) COMPONENT SPEAKER SYSTEM
MX6.2C
MAXXIMUS SERIES
INSTALLATION MANUAL
EINBAUANLEITUNG
6.5” (16,5 cm) KICKBASS WOOFER
MX6.2W
1.1” (28 mm) TWEETER
MX6.2T

0dB
- 2dB
- 4dB
- 6dB
- 9dB
JP4JP1
JP2
JP3
L2
L1
IW+ OW+ IT+ OT+

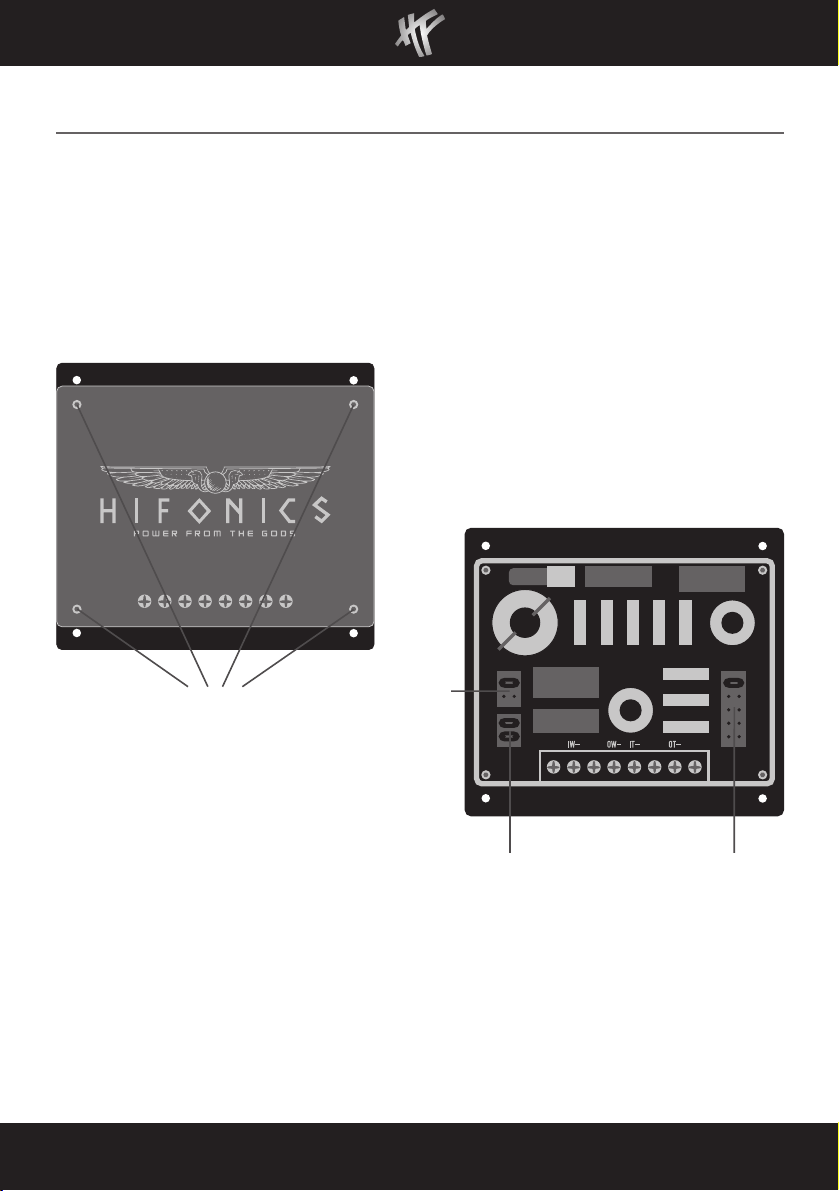

FACTORY SETTINGS
The MX6.2C Crossover has a basic Factory Setting:
On POS.5 to L2 for lower Mid-Frequency-Level, on POS.6 both Jumpers (JP2 and JP3) sticked in
for the Operation with only one Stereo-Amplifier and on POS.7 to “0dB”-Level Adjustment.
If you want to change the Factory Settings, follow the instructions below:
MAXXIMUS SERIES
1. Remove the top cover by unscrewing POS. 1- 4.
2. Set the switch on JP1 (POS.5) to L1 for louder Mid-Frequency-Level.
3. Remove the switches on JP2 and JP3 (POS.6) to use a second Stereo-Amp (Bi-Amping) for the tweeters.
4. Change the Level-Adjustement (0dB, -2dB, -4dB, -6dB or -9dB) by replacing the Jumper JP4 (on POS. 7)
to the desired level.
POS.1-4
(Top cover mounting)
MX6.2C CROSSOVER SET-UP
ENGLISH
POS.5
(Mid
range)
POS.7
(High range)
POS.6
(Bi-Amping)

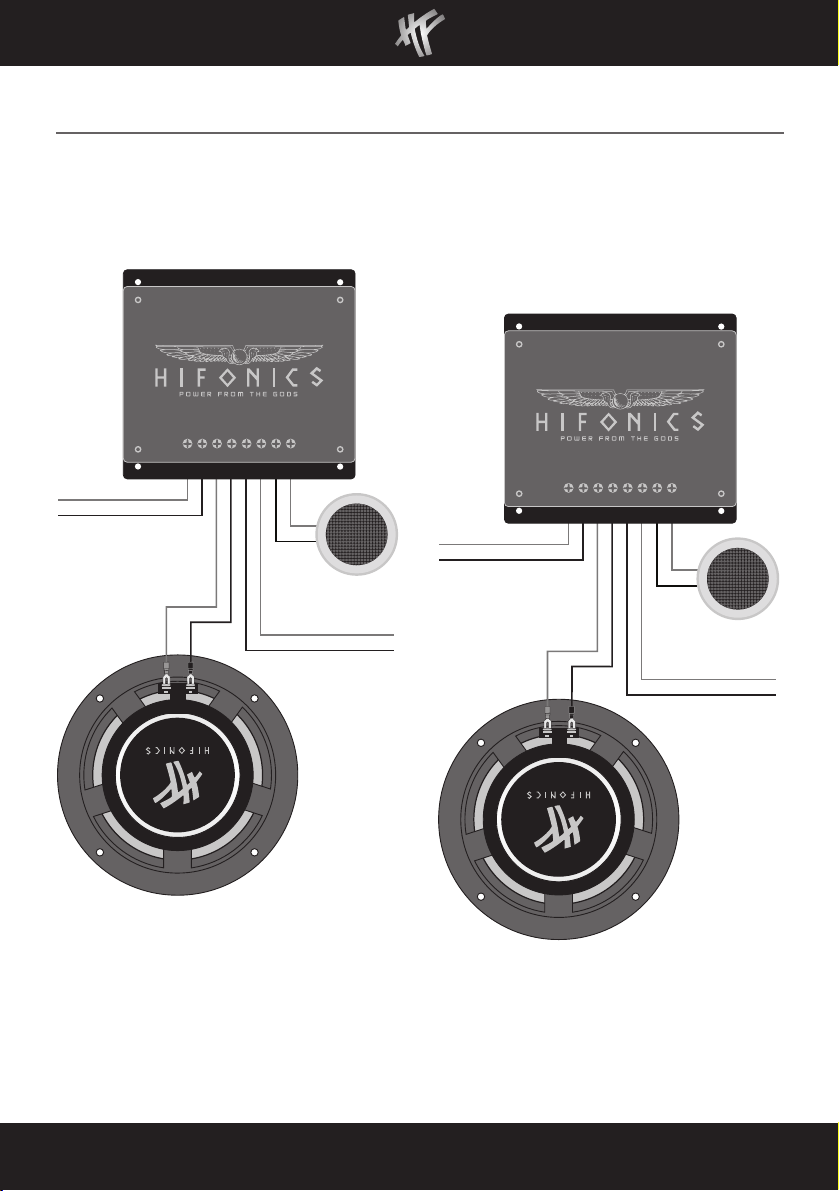

MX6.2C WIRING DIAGRAM
PLEASE ENSURE ALWAYS CORRECT POLARITY FOR ALL CONNECTIONS.
NEVER CONNECT SPEAKERS (–/+) TO GROUND OR VEHICLE’S CHASSIS.
MAXXIMUS SERIES
IMPORTANT
The MAXXIMUS MX Speaker Components are made out of very precious materials like aluminum cones
and aluminum tweeter housings. Don’t touch the aluminum cone with fingers or spikey devices.
Please handle with care during the installation, otherwise the Components will get damaged.
ENGLISH
TWEETER
LEFT
MIDBASS LEFT
LEFT CHANNEL
OF AMPLIFIER
(IN BI-AMPING OPERATION
FOR MIDBASS)
+
–
–
+
+
–
LEFT CHANNEL
OF AMPLIFIER
FOR TWEETER
(ONLY IN
BI-AMPING
OPERATION)
+
–
CROSSOVER LEFT
TWEETER
RIGHT
MIDBASS RIGHT
RIGHT CHANNEL
OF AMPLIFIER
(IN BI-AMPING OPERATION
FOR MIDBASS)
+
–
–
+
+
–
RIGHT CHANNEL
OF AMPLIFIER
FOR TWEETER
(ONLY IN
BI-AMPING
OPERATION)
+
–
CROSSOVER RIGHT

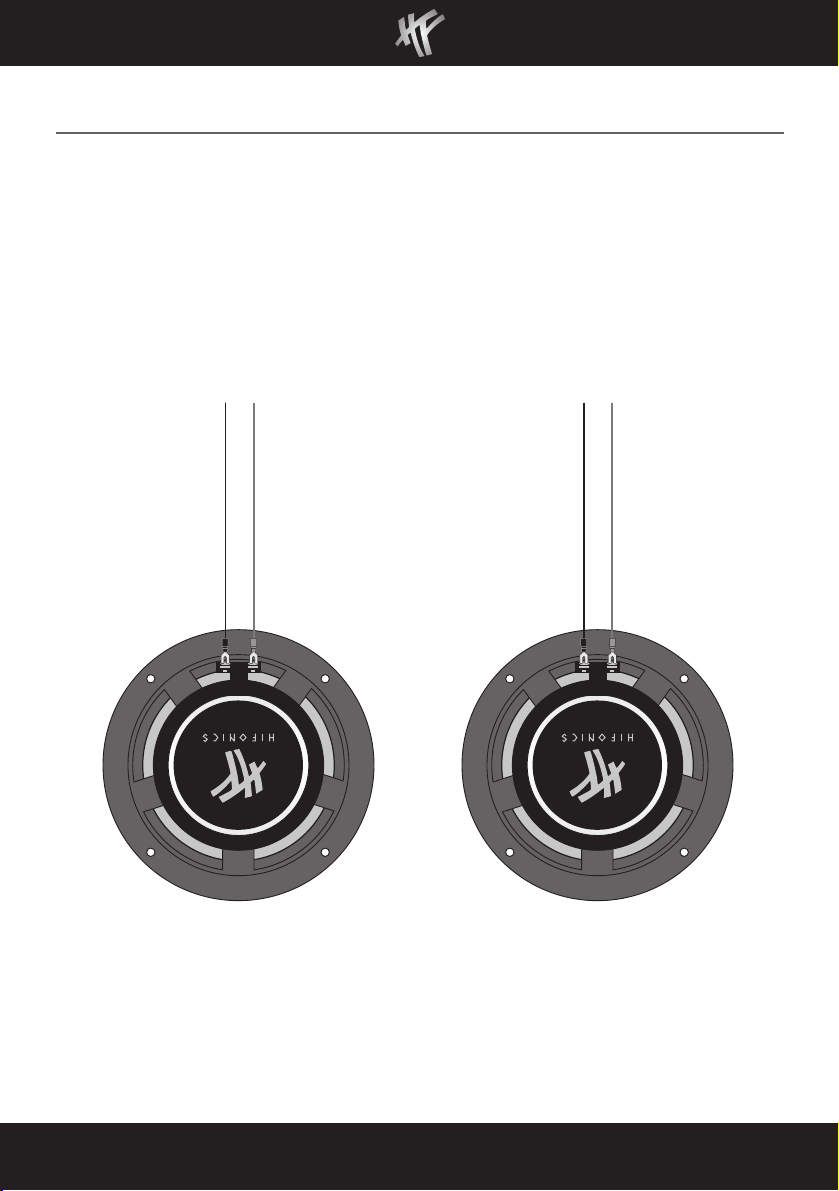

MX6.2W WIRING DIAGRAM
KICKBASS LEFT KICKBASS RIGHT
RIGHT CHANNEL OF AMPLIFIER
(SETTING):
LOWPASSFILTER FROM 150 Hz UP TO 500 Hz
SUBSONICFILTER 45 Hz OR MORE
LEFT CHANNEL OF AMPLIFIER
(SETTING):
LOWPASSFILTER FROM 150 Hz UP TO 500 Hz
SUBSONICFILTER 45 Hz OR MORE
+–+–
MAXXIMUS SERIES
IMPORTANT
The MAXXIMUS MX Kickbasses are made out of very precious materials. Don’t touch the aluminum cone with fingers
or spikey devices. Please handle with care during the installation, otherwise the Components will get damaged.
ENGLISH
PLEASE ENSURE ALWAYS CORRECT POLARITY FOR ALL CONNECTIONS.
NEVER CONNECT SPEAKERS (–/+) TO GROUND OR VEHICLE’S CHASSIS.

IMPORTANT
The MAXXIMUS MX Tweeters are made out of very precious materials. Don’t touch the aluminum tweeter housings
with spikey devices.. Please handle with care during the installation, otherwise the Components will get damaged.

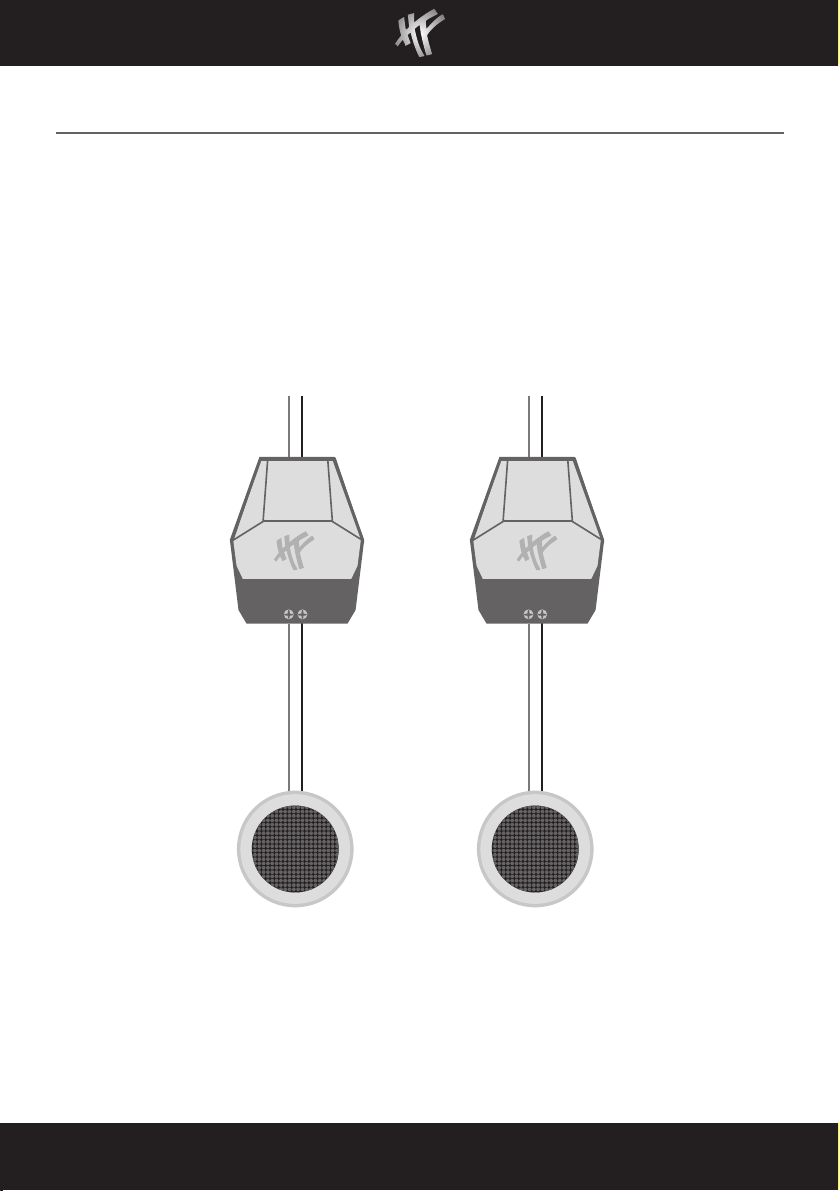

MX6.2T WIRING DIAGRAM
MAXXIMUS SERIES
PLEASE ENSURE ALWAYS CORRECT POLARITY FOR ALL CONNECTIONS.
NEVER CONNECT SPEAKERS (–/+) TO GROUND OR VEHICLE’S CHASSIS.
NEVER CONNECT THE TWEETER WITHOUT THE SUPPLIED INLINE-CROSSOVER WITH
THE AMPLIFIER, OTHERWISE THE TWEETER MAY GET DAMAGED.
INLINE-
CROSSOVER RIGHT
TWEETER RIGHT
RIGHT CHANNEL
OF AMPLIFIER
TWEETER LEFT
LEFT CHANNEL
OF AMPLIFIER
INLINE-
CROSSOVER LEFT
ENGLISH
+
–
+
–
+
–
+
–
+
–
+
–

The first step of installing a speaker system is thorough planning. Choose a suitable location
for your speaker components carefully. Follow these suggestions to ensure proper imaging
and maximum performance:
1. Choose a location that offers the least amount of obstruction between the components
and your ears. Pay also attention to the position of the drivers seat, headrests and other
constructional systems in the interior space of the car.
2. Try to mount the speakers on the same arrangement. They should be installed at the same
height and directly across from each other. Do not mount one speaker higher, lower, further
forward or further backward from the opposite speaker.
3. If possible, the tweeter should always be installed within 40 cm of the mid range speaker.
4. Always take a look behind the chosen mounting locations to ensure that there is proper
clearance for the rearside of the speakers and avoid obstructions such as window tracks,
wire harnesses, gas tank etc.
5. Maximum performance is achieved when the speaker is securely mounted to a door panel
or rear speaker deck. There should be no gaps between the speaker basket and the mounting
surface.

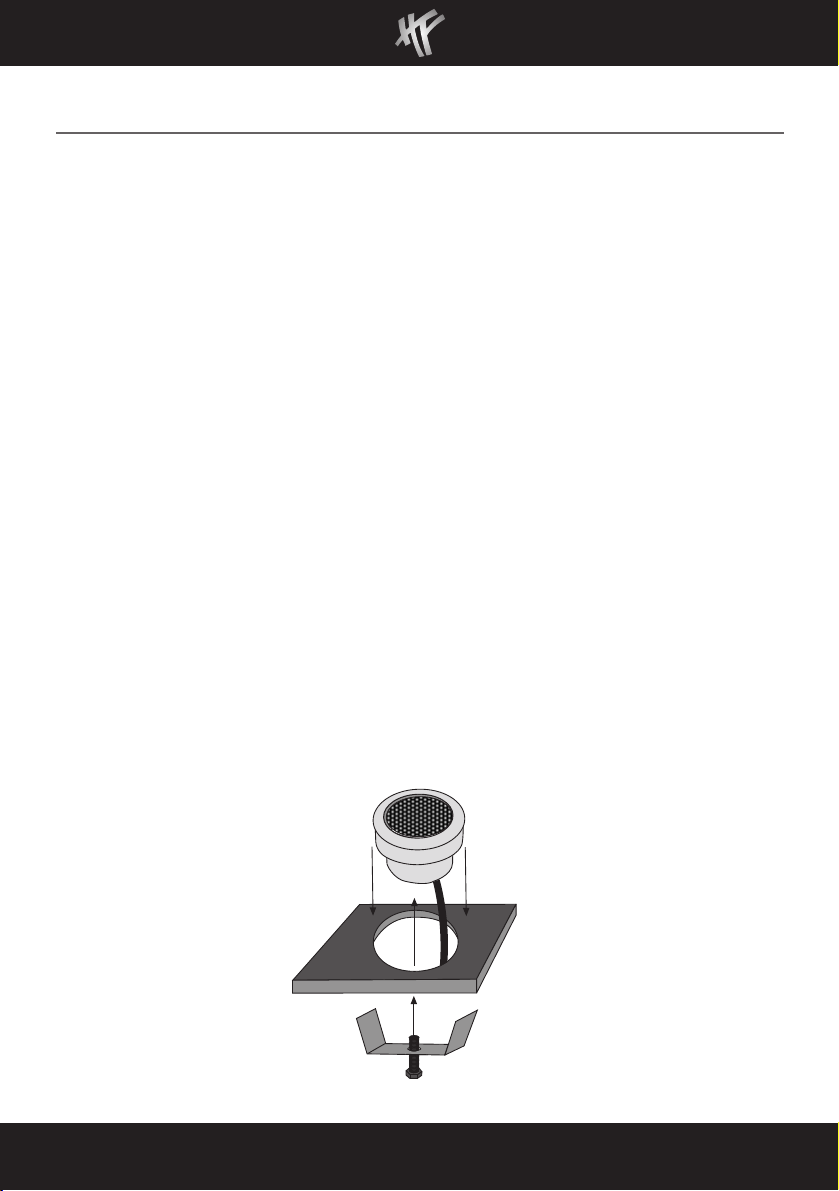

TWEETER MOUNTING
INSTALLATION GUIDELINES
MAXXIMUS SERIES
ENGLISH

0dB
- 2dB
- 4dB
- 6dB
- 9dB
JP4
JP1
JP2
JP3
L2
L1
IW+ OW+ IT+ OT+
WERKSEINSTELLUNG
Die MX6.2C Frequenzweiche hat werksseitig folgende Einstellungen:
An POS.5 Steckplatz L2 für leisen Mittenbereich, an POS. 6 sind beide Steckplätze (JP2 und JP3)
für den Betrieb mit nur einem Stereo-Verstärker belegt, und an POS.7 auf “0dB”-Pegeleinstellung.
Wenn Sie die Werkseinstellungen ändern wollen, gehen Sie wie unten beschrieben vor:

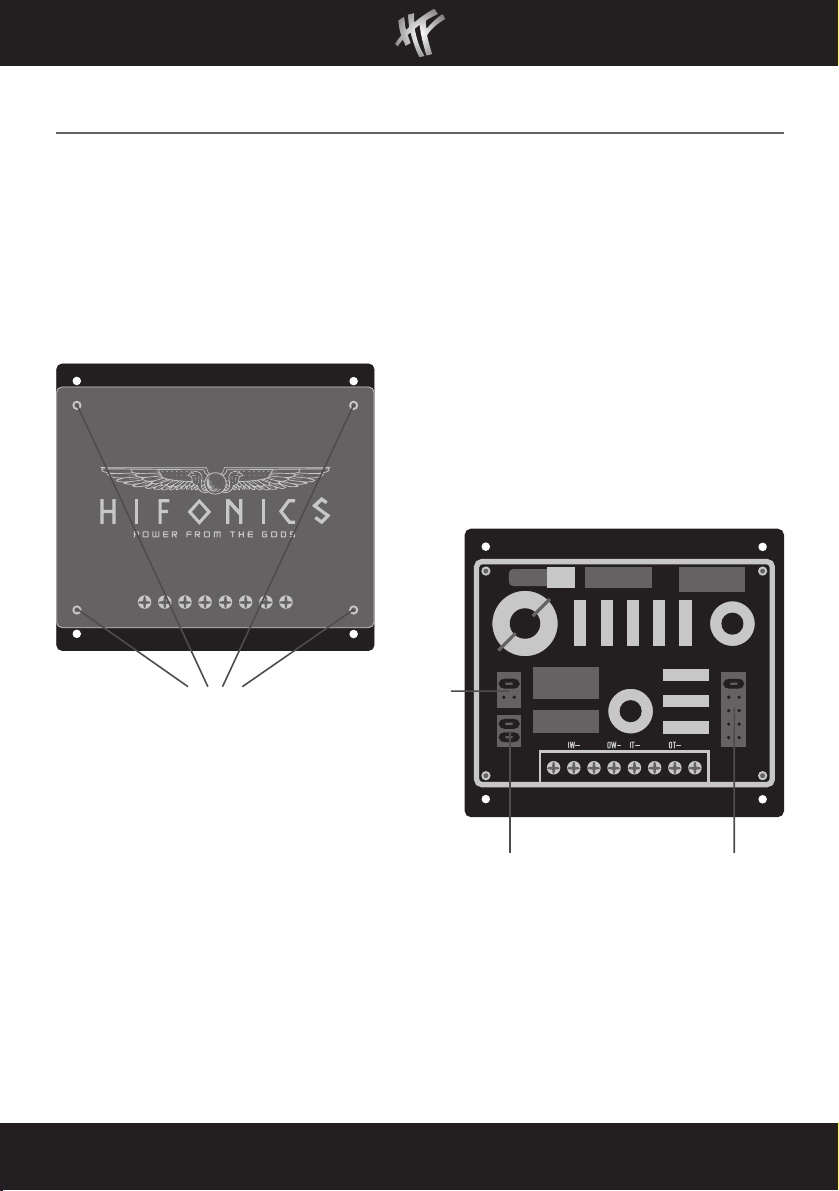

MX6.2C FREQUENZWEICHEN SET-UP
MAXXIMUS SERIES
1. Entfernen Sie die Abdeckung durch das Losdrehen von POS. 1-4.
2. Stecken Sie die Brücke bei JP1 (POS.5) auf L1 um den Mittenbereich lauter zu machen.
3. Entfernen Sie die Brücken bei Steckplätzen JP2 und JP3 (POS.6) um einen zweiten Stereo-Vertärker
für die Hochtöner anschliessen zu können (Bi-Amping).
4. Bei JP4 (POS.7) kann die Pegelabsenkung (0dB, -2dB, -4dB, -6dB oder -9dB) durch einen
Wechsel der Steckbrücke für den gewünschten Wert vorgenommen werden.
POS.1-4
(Befestigung der Abdeckung)
POS.5
(Mitten-
pegel)
POS.7
(Hochtonpegel)
POS.6
(Bi-Amping)
DEUTSCH

MX6.2C ANSCHLUSS-DIAGRAMM
BITTE BEACHTEN SIE STETS DIE RICHTIGE POLARITÄT DER ANSCHLÜSSE.
SCHLIESSEN SIE DIE LAUTSPRECHER (–/+) NIEMALS AN MASSE ODER DIE KFZ-KAROSSERIE AN.
MAXXIMUS SERIES
ACHTUNG
Die MAXXIMUS MX Komponenten sind aus sehr hochwertigen Materialien wie Aluminium-Membranen
und Aluminium-Hochtöner-Gehäusen gefertigt. Berühren Sie die Aluminium-Mebrane nicht mit den Fingern oder
spitzen Gegenständen. Bitte behandeln Sie die Komponenten mit Sorgfalt während des Einbaus, andernfalls
könnten diese ernsthaft beschädigt werden.
HOCHTÖNER
LINKS
TIEFMITTELTÖNER LINKS
LINKER KANAL DES
VERSTÄRKERS
(BEI BI-AMPING FÜR
TIEFMITTELTÖNER)
+
–
–
+
+
–
LINKER KANAL
DES VERSTÄRKERS
FÜR HOCHTÖNER
(NUR BEI BI-AMPING
BETRIEB)
+
–
FREQUENZWEICHE LINKS
HOCHTÖNER
RECHTS
TIEFMITTELTÖNER RECHTS
RECHTER KANAL DES
VERSTÄRKERS
(BEI BI-AMPING FÜR
TIEFMITTELTÖNER)
+
–
–
+
+
–
RECHTER KANAL
DES VERSTÄRKERS
FÜR HOCHTÖNER
(NUR BEI BI-AMPING
BETRIEB)
+
–
FREQUENZWEICHE RECHTS
DEUTSCH

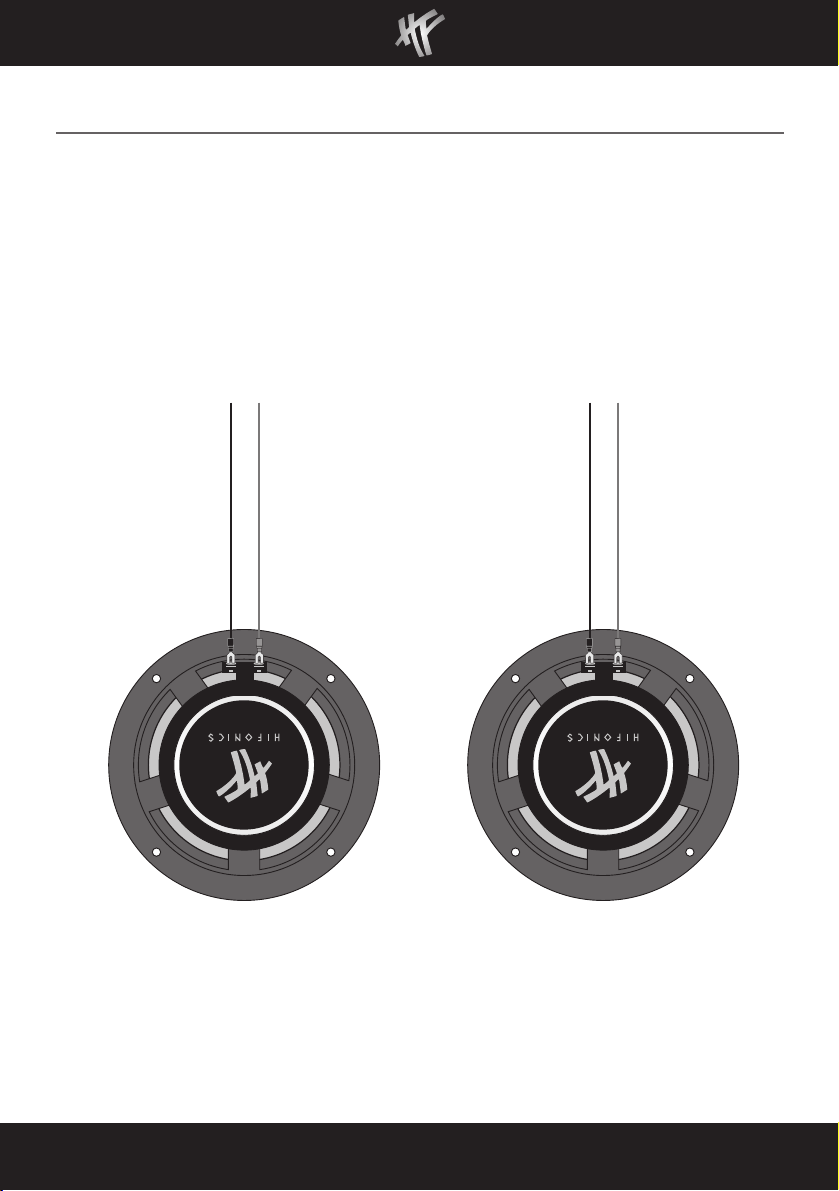

MX6.2W ANSCHLUSS-DIAGRAMM
KICKBASS LINKS KICKBASS RECHTS
RECHTER KANAL DES VERSTÄRKERS
(EINSTELLUNG):
TIEFPASSFILTER VON 150 BIS 500 Hz
SUBSONICFILTER AB 45 Hz
LINKER KANAL DES VERSTÄRKERS
(EINSTELLUNG):
TIEFPASSFILTER VON 150 BIS 500 Hz
SUBSONICFILTER AB 45 Hz
+–+–
MAXXIMUS SERIES
ACHTUNG
Die MAXXIMUS MX Kickbässe sind aus sehr hochwertigen Materialien gefertigt. Berühren Sie die Aluminium-Membrane
nicht mit den Fingern oder spitzen Gegenständen. Bitte behandeln Sie die Komponenten mit Sorgfalt während des
Einbaus, andernfalls könnten diese ernsthaft beschädigt werden.
BITTE BEACHTEN SIE STETS DIE RICHTIGE POLARITÄT DER ANSCHLÜSSE.
SCHLIESSEN SIE DIE LAUTSPRECHER (–/+) NIEMALS AN MASSE ODER DIE KFZ-KAROSSERIE AN.
DEUTSCH

ACHTUNG
Die MAXXIMUS MX Hochtöner sind aus sehr hochwertigen Materialien gefertigt. Berühren Sie die Aluminium-
Hochtöner-Gehäuse nicht mit spitzen Gegenständen. Bitte behandeln Sie die Komponenten mit Sorgfalt während
des Einbaus, andernfalls könnten diese ernsthaft beschädigt werden.
MAXXIMUS SERIES
+
–
BITTE BEACHTEN SIE STETS DIE RICHTIGE POLARITÄT DER ANSCHLÜSSE.
SCHLIESSEN SIE DIE LAUTSPRECHER (–/+) NIEMALS AN MASSE ODER DIE KFZ-KAROSSERIE AN..
SCHLIESSEN SIE DEN HOCHTÖNER NIEMALS OHNE DIE BEILIEGENDE KABEL-WEICHE
AN DEN VERSTÄRKER AN, ANDERFALLS KÖNNTE DER HOCHTÖNER BESCHÄDIGT WERDEN.
KABEL-
FREQUENZWEICHE
RECHTS
HOCHTÖNER RECHTS
RECHTER KANAL
DES VERSTÄRKERS
+
–
+
–
HOCHTÖNER LINKS
LINKER KANAL
DES VERSTÄRKERS
+
–
KABEL-
FREQUENZWEICHE
LINKS
+
–
+
–
MX6.2T ANSCHLUSS-DIAGRAMM
DEUTSCH

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung
sein. Wählen Sie eine geeignete Stelle für den Einbau der einzelnen Komponenten sorgfältig
aus. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen.
1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten
ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei auch die Position der
Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.
2. Montieren Sie die Lautsprecher in der selben Anordnung, d.h. sie sollten auf der gleichen
Höhe und direkt gegenüber zueinander eingebaut werden. Vermeiden Sie wenn möglich,
dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der gegenüberliegende
Lautsprecher montiert wird.
3. Achten Sie beim Einbau darauf, dass der Abstand zwischen Hochtöner und Mitteltöner,
wenn möglich, nicht mehr als 40 cm beträgt.
4. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecher immer, was
sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall
Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.
5. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem
Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen
Lautsprecherkorb und Montageoberfläche sollten abgedämmt bzw. geschlossen werden.
HOCHTÖNER INSTALLATION
EINBAUANLEITUNG
MAXXIMUS SERIES
DEUTSCH

Audio Design GmbH
Am Breilingsweg 3 · D-76709 Kronau / Germany
Fon +49(0)7253 - 9465-0 · Fax [phone] - 946510
www.audiodesign.de
