Hitachi DV 14DBL User manual

DV18DBL
使用说明书
Handling instructions
保留备用
Keep for future reference
中 文
English
充电式冲击起子电钻
Cordless Impact Driver Drill
DV 14DBL •DV 18DBL
000Book_DV14DBL_ChS.indb 1000Book_DV14DBL_ChS.indb 1 2015/4/28 16:10:162015/4/28 16:10:16

2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无
线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
目次
电动工具通用安全警告 .............................2
充电式冲击起子电钻安全警告................4
锂离子电池使用注意事项..........................5
符号.......................................................................6
规格.......................................................................7
标准附件.............................................................8
选购附件（分开销售） .................................8
用途.......................................................................8
电池的拆卸／安装法....................................9
充电.......................................................................9
作业之前..........................................................11
使用方法..........................................................11
操作上的注意事项......................................18
维护和检查.....................................................18

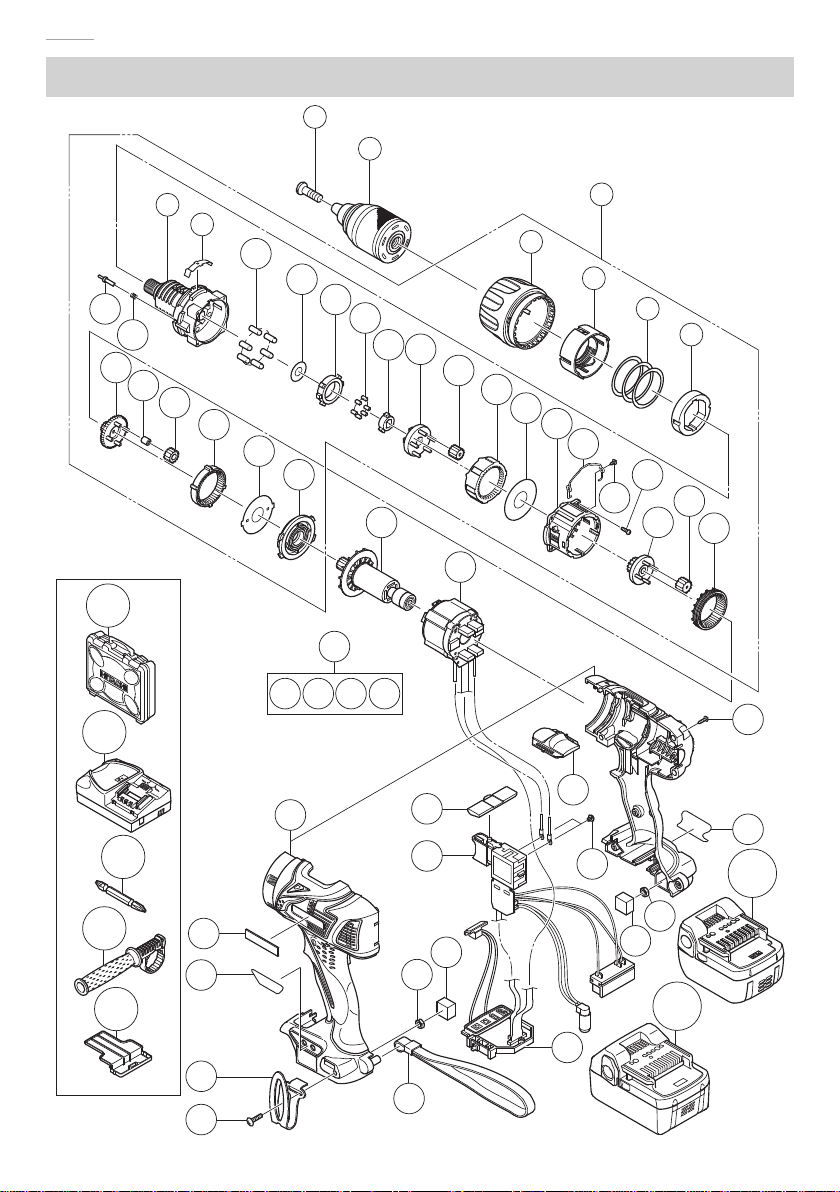

维修零部件一览表......................................20
000Book_DV14DBL_ChS.indb 2000Book_DV14DBL_ChS.indb 2 2015/4/28 16:10:162015/4/28 16:10:16

3
中文
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
000Book_DV14DBL_ChS.indb 3000Book_DV14DBL_ChS.indb 3 2015/4/28 16:10:162015/4/28 16:10:16

4
中文
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起然烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
充电式冲击起子电钻安全警告
1. 使用冲击电钻时要戴好耳罩。
暴露在噪声屮会引起听力损伤。
2. 请使用辅助握把 ( 如果工具有提供 )，以免失控而造成人员受伤。
3. 务请在 0℃～ 40℃的温度下进行充电。温度低于 0℃将会导致充电过度，极
其危险。电池不能在高于 40℃的温度下充电。
最适合于充电的温度是 20 ～ 25℃。
4. 充电结束时，在下节电池充电之前，请先将充电器放置大约 15 分钟。
切勿将电池充电超过 2 小时。
5. 勿让杂质进入电池连结口内。
6. 切勿拆卸电池与充电器。
7. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。
8. 请勿将电池丢入火中。电池受热将会爆炸。
9. 在墙壁、地板或天花板上钻孔时，应检查是否有埋设的电源线等。
000Book_DV14DBL_ChS.indb 4000Book_DV14DBL_ChS.indb 4 2015/4/28 16:10:162015/4/28 16:10:16

5
中文
10. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
11. 请勿使用耗竭了的电池，否则会损坏充电器。
12. 请勿将异物插入充电器的通风口。
若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。
13. 当把钻头装入无键夹盘时，请充分旋紧导套。如果导套没有旋紧，钻头则会
松脱，从而造成伤害。
14. 本产品在马达内含有强永磁。
请遵守下面有关碎屑粘附在工具上和永磁对电子设备效应的注意事项。
注意！
○ 请勿将工具放在有金属碎屑的工作台上或工作区域内。
否则碎屑可能会粘附在工具上，导致受伤或故障。

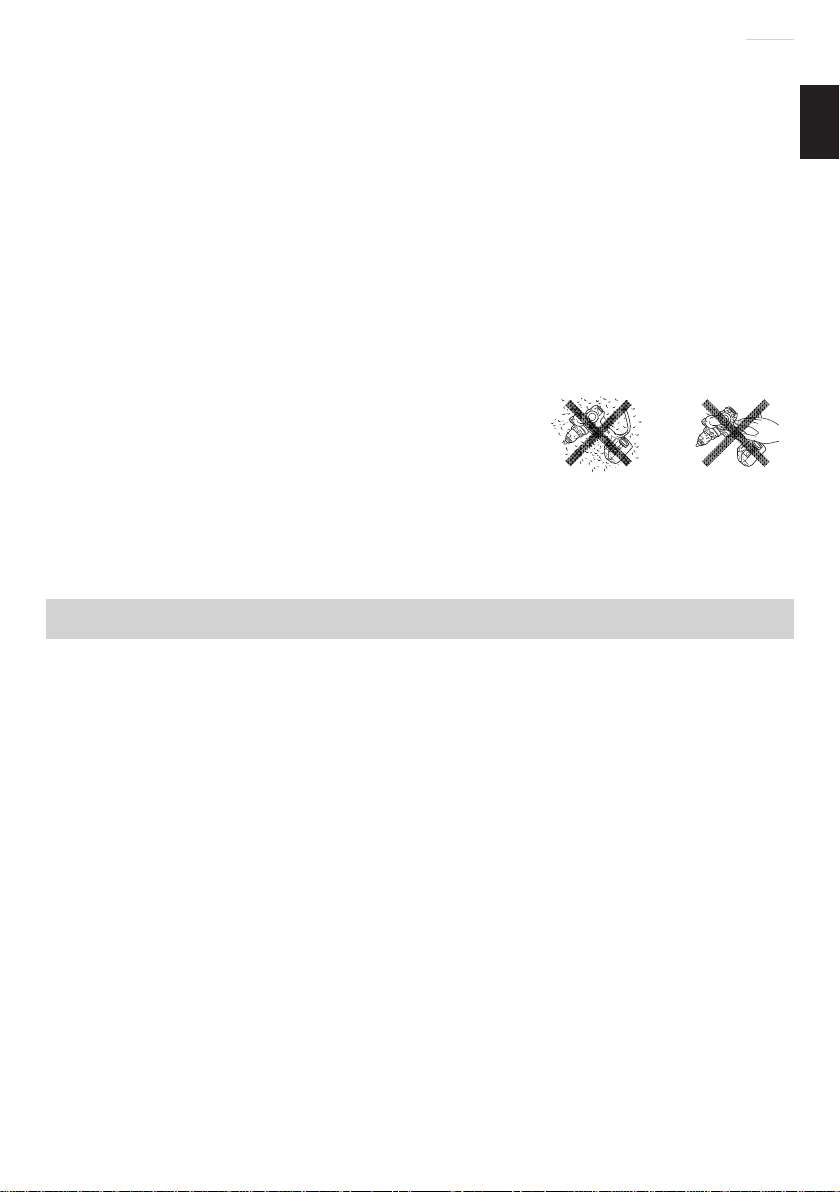

○ 如果碎屑已粘附在工具上，请勿触摸。请用刷子
去除碎屑。
否则可能会导致受伤。
○ 如果使用心脏起搏器或其它电子医疗设备，请勿操作或接近工具。
可能会影响电子设备的操作。
○ 请勿在手机、磁卡或电子存储媒体等精密设备附近使用工具。
否则可能会导致误操作、故障或数据损失。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
000Book_DV14DBL_ChS.indb 5000Book_DV14DBL_ChS.indb 5 2015/4/28 16:10:162015/4/28 16:10:16

6
中文
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件（螺丝、钉子等）存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。

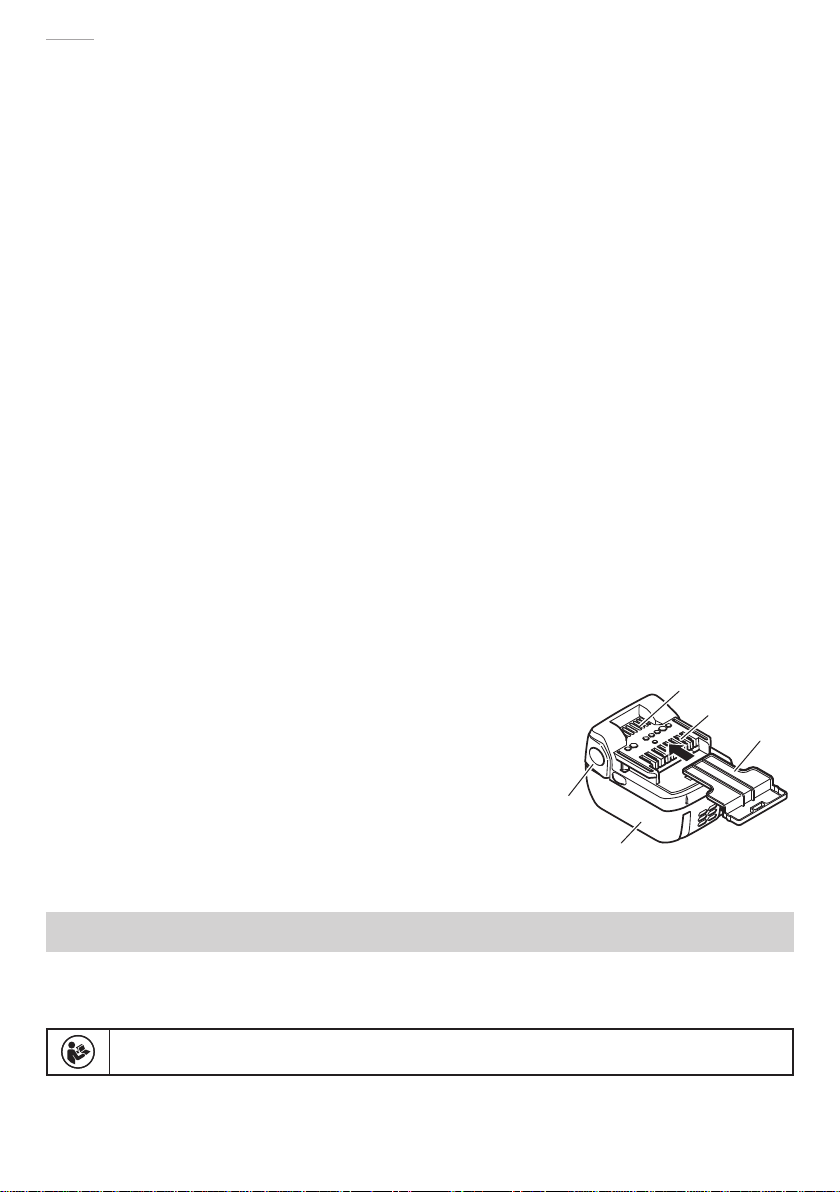

警告！
如果导电异物接触到锂离子电池的端子，电池可
能短路，并导致火灾。
存放锂离子电池时，请务必遵循下列注意事项。
○ 切勿在存放盒中放置导电的残片，钉子，以及
导线，如铁线和铜线。
○ 为防止发生短路，应将电池装入工具中或者在
存放时牢固地插入电池盖，直至看不到通风口。
( 参照图 1)
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
阅读所有安全警告和所有指示。
电池
电池盖
通风口
端子
插销
图 1
000Book_DV14DBL_ChS.indb 6000Book_DV14DBL_ChS.indb 6 2015/4/28 16:10:162015/4/28 16:10:16

7
中文
规格
电动工具
型式 DV14DBL DV18DBL
空载
转速
低
高速模式 0
- 400 /min 0 - 400 /min
中速模式 0
- 300 /min 0 - 300 /min
低速 2 模式 0
- 250 /min 0 - 250 /min
低速 1 模式 0
- 200 /min 0 - 200 /min
高
高速模式 0
- 1700 /min 0 - 1800 /min
中速模式 0
- 1400 /min 0 - 1400 /min
低速 2 模式 0
- 1100 /min 0 - 1100 /min
低速 1 模式 0
- 900 /min 0 - 900 /min
空载冲击率（低 / 高） 0
- 6000 /
0 - 25500 /min
0 - 6000 /
0 - 27000 /min
能力
钻孔
砖块
（深度 30 mm） 14 mm 16 mm
木料
（厚 18 mm） 50 mm 65 mm
金属
（厚 1.6 mm）
钢材 ：13 mm
铝 ：13 mm
螺丝
紧固
机用螺丝 6 mm
木螺丝
8 mm（直径）×
75 mm（长）
（应有导孔）
8 mm ( 直径 ) ×
100 mm ( 长 )
（应有导孔））
电池
BSL1430 ：锂离子
14.4 V
（3.0 Ah 8 节）
BSL1830 ：锂离子 18 V
（3.0 Ah 10 节）
重量 2.0 kg 2.2 kg
充电器
型式 UC18YRSL
充电电压 14.4
- 18 V
重量 0.6 kg
000Book_DV14DBL_ChS.indb 7000Book_DV14DBL_ChS.indb 7 2015/4/28 16:10:162015/4/28 16:10:16

8
中文

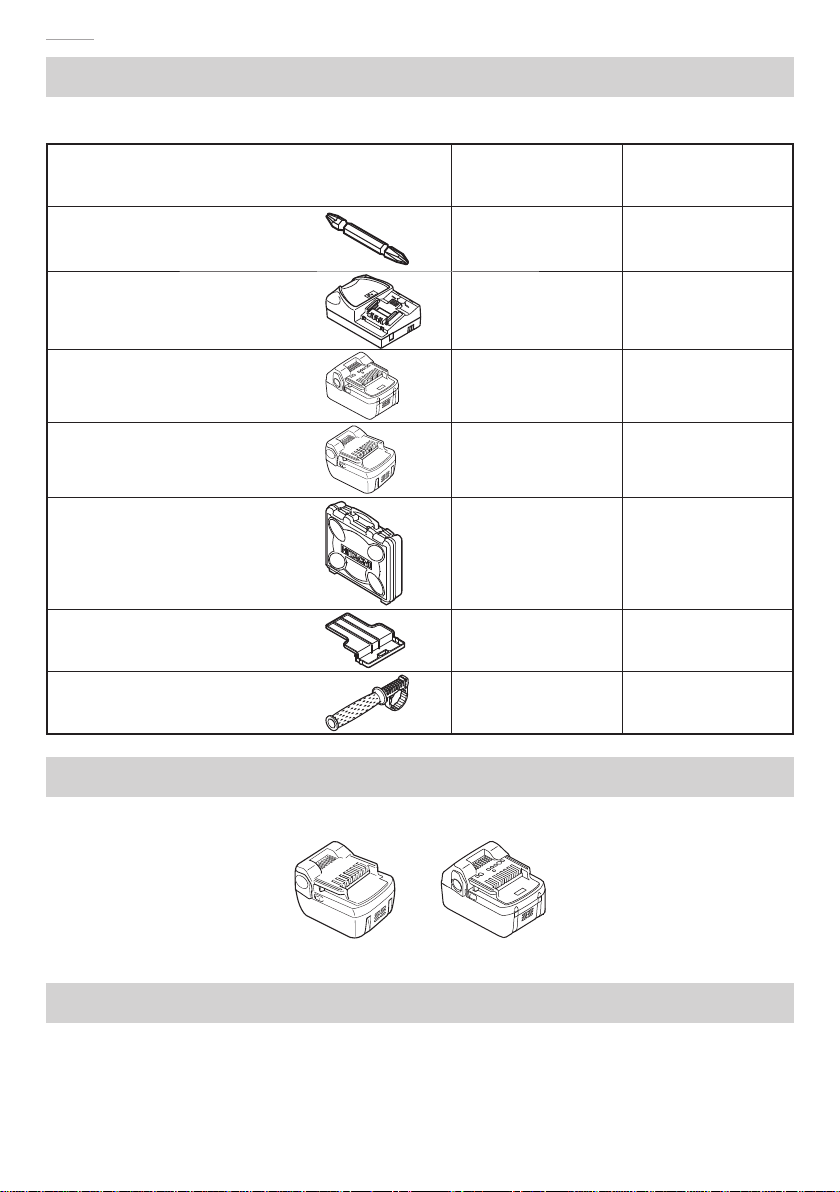

标准附件
除了主机（1 台）外，产品包中还包括表中所列的附件。
DV18DBL DV14DBL
十字槽头螺丝刀头 (2 号 ) 11
充电器 (UC18YRSL) 11
电池 (BSL1830) 2—
电池 (BSL1430) —2
塑料盒 11
电池盖 11
侧柄 11
选购附件（分开销售）
○ 电池
(BSL1430) (BSL1830)
用途
○ 在砖块和水泥块等上面钻孔。
○ 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。
○ 钻各种金属。
○ 钻各种木料。
000Book_DV14DBL_ChS.indb 8000Book_DV14DBL_ChS.indb 8 2015/4/28 16:10:162015/4/28 16:10:16

9
中文

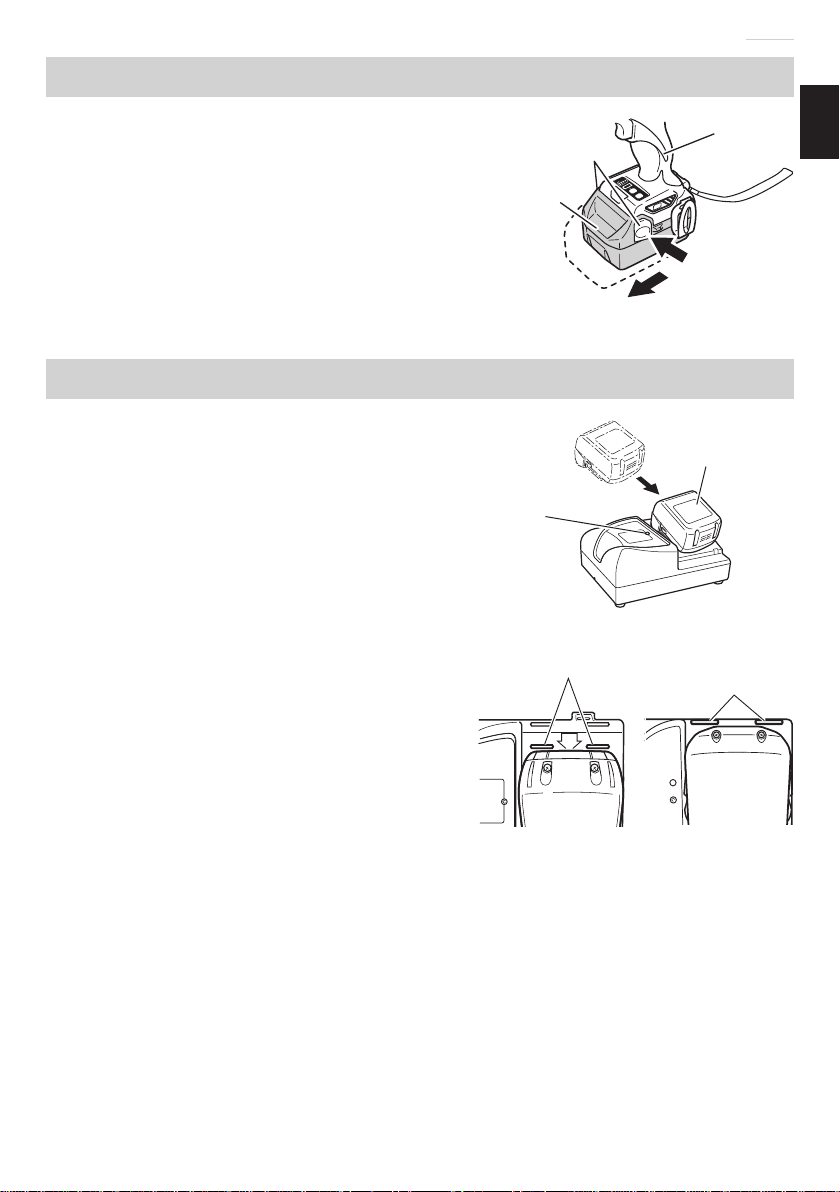

电池的拆卸／安装法
1. 电池的拆卸法
请先紧抓住把手、然后再推压电池插
销以拆下电池（参照图 2）。
注意！
切勿使电池短路。
2. 电池的安装法
插入电池时请注意极性 （参照图 2）
充电
使用起子电钻前，按下述方法给电池充电。
1. 将充电器的电源线连接到插座。
将充电器插头连接到插座时，指示灯会
闪烁呈红色 ( 间隔为１秒 )。
2. 将电池插入充电器。
如图 3、4 所示，将电池紧紧地插入充
电器直至可见线条。
3. 充电
将电池插入充电器后，将开始充电，指
示灯会持续点亮呈红色。
电池完全充电后，指示灯将闪烁呈红色
（以 1 秒的间隔）（参照第 10 页的表 1）。
(1) 指示灯显示
根据充电器或电池的情况，指示灯的显
示如第 10 页的表 1 所示。
电池
插销
拉出
把手
按
图 2
电池
指示灯
图3
<BSL1430>
插入后
图4
线线
<BSL1830>
000Book_DV14DBL_ChS.indb 9000Book_DV14DBL_ChS.indb 9 2015/4/28 16:10:172015/4/28 16:10:17

10
中文

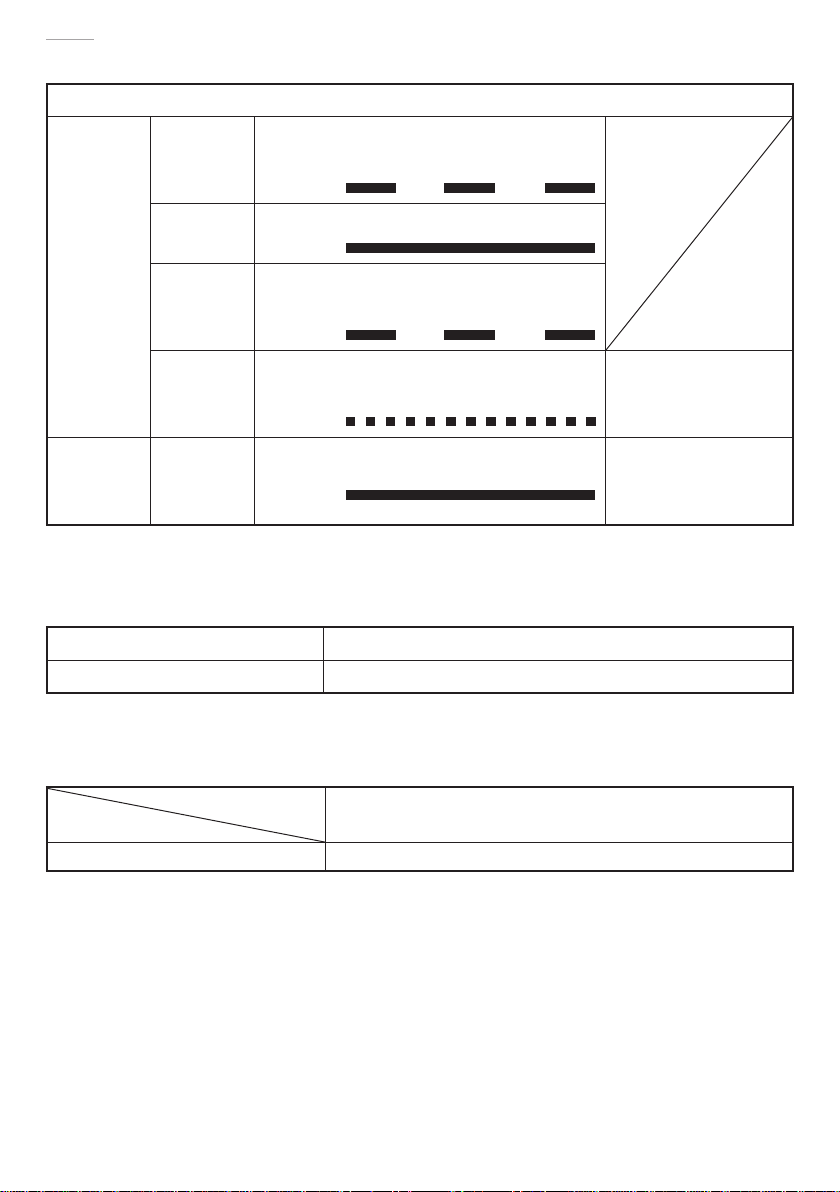

表 1
指示灯的显示
指示灯点
亮或闪烁
呈红色。
充电前 闪烁
点 亮 0.5 秒 钟，不点亮
0.5 秒钟（熄灭 0.5 秒钟）
充电时 点亮 连续点亮
充电完成 闪烁
点 亮 0.5 秒 钟，不点亮
0.5 秒钟（熄灭 0.5 秒钟）
无法充电 闪动
点 亮 0.1 秒 钟，不点亮
0.1 秒钟（熄灭 0.1 秒钟） 电池或充电器有问
题。
指示灯点
亮或闪烁
呈绿色。
过热而等
待点亮 连续点亮 电池过热。无法充
（电池冷却后开始
进行充电）。
(2) 关于电池的温度
电池的温度如表 2 所示，在充电前应使已发热的电池冷却片刻。
表 2 电池充电范围
电池 可以对电池进行充电的温度
BSL1430, BSL1830 0℃
- 50℃
(3) 关于充电时间
由充电器和电池共同决定，充电时间变化如表3所示。
表 3 充电时间（20℃下）
充电器
电池 UC18YRSL
BSL1430, BSL1830 约 45 分钟。
注:
充电时间可能根据环境温度和电压而有变化。
4. 从插座或点烟器孔座上拔下充电器的电源线。
5. 握紧充电器并取出电池。
注:
充电完成后，请先从充电器内取出电池，然后加以妥善保存。
000Book_DV14DBL_ChS.indb 10000Book_DV14DBL_ChS.indb 10 2015/4/28 16:10:172015/4/28 16:10:17

11
中文
关于新电池等的放电
因新的和长期未使用的电池内部的化学物质无活性，故第一次和第二次使用
时其放电能力可能较低。这是暂时现象，这种电池充电 2
- 3 次后即可恢复
其充电所需的正常时间。
较长时间保持电池性能的方法
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动
工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
(2) 避免在高温环境中充电。
使用后电池的温度将迅速升高。若使用后立即对这种电池进行充电，其内部
化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后再进行
充电。
注意 !
○ 连续使用电池充电器时，电池充电器将会升温，进而生成导致故障的因素。
一旦充电完成，请闲置 15 分钟后再进行下次充电。
○ 电池在阳光直接照射后或者使用之后会变热。如果此时对电池充电，充电器
上的指示灯会显示绿色。
电池将不充电。在此情况下，先让电池冷却下来，然后再充电。
○ 指示灯闪烁呈红色 ( 间隔为 0.2 秒 ) 时，请检查充电器的电池连接器内有无
异物，若有请取出。如果没有异物，则可能是电池或充电器的故障。请将其
拿到经授权的维修中心。
作业之前
○ 工作环境的准备和检查
请按下列注意事项检查工作环境是否适当。
使用方法

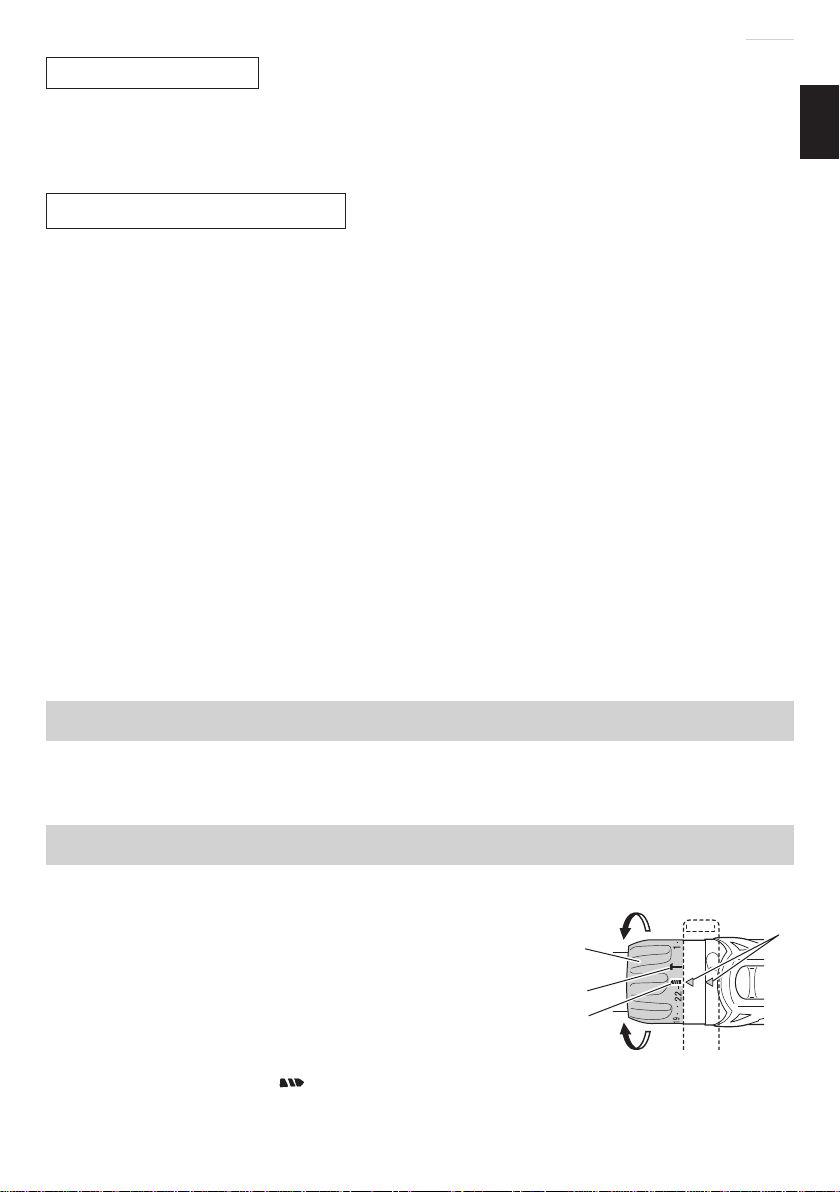

1. 确认离合器转盘的位置（请参照图 5）
本机的旋紧转矩可根据离合器转盘的位
置设定来调节。
(1) 当把本机作为起子机使用时，请将离合
器转盘上的“1、3、5……22”中的某个
数字或点与机身外侧上的三角标记对齐。
(2) 当把本机作为钻机来使用时，请将离合
器转盘的钻机标记“ ”与机身外侧上
的三角标记对齐。
三角
标记
电钻机标记
离合器转盘
弱
强
锤子标记
图 5
000Book_DV14DBL_ChS.indb 11000Book_DV14DBL_ChS.indb 11 2015/4/28 16:10:172015/4/28 16:10:17

12
中文

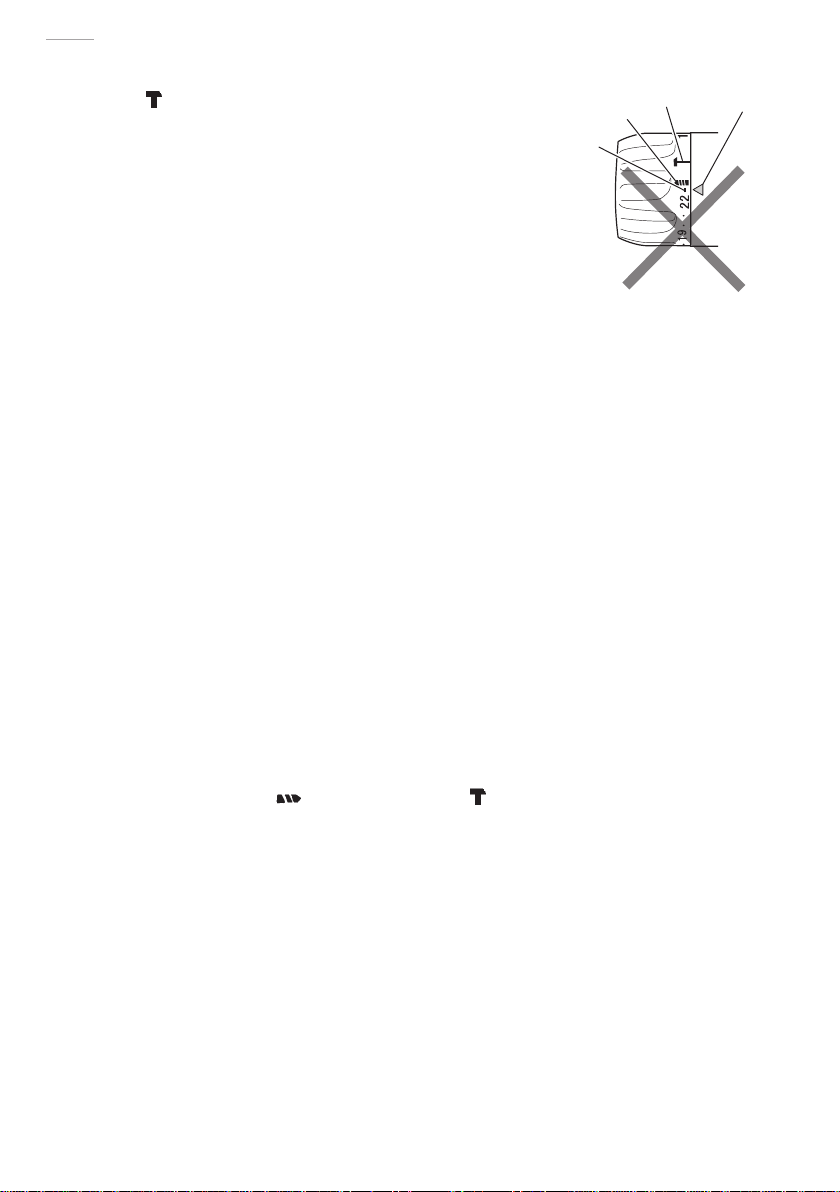

(3) 将此电钻用作冲击钻时，把离合器转盘锤子
标记“ ”对准外体上的三角标记。
注意！
○ 离合器转盘不能设在数字“1、3、5……22”
之间或点之间。
○ 当离合器转盘位于“22”和钻机标记中部的
线之间时，请勿使用本机，否则会造成损坏。
（请参照图 6）
2. 旋紧转矩的调节
(1) 旋紧转矩
旋紧转矩的强度应与螺丝直径相对应。如果转矩过大，螺丝头则会损坏或受
损。务请按螺丝直径来调节离合器转盘的位置。
(2) 旋紧转矩的指示
螺丝类型及受紧固的材料不同，则旋紧转矩也不同。
本机采用离合器转盘上的数字“1、3、5……22”以及线来指示旋紧转矩。
旋紧转矩在位置“1”时最小，在最大数字处时最大。（参照第 11页的图 5）
(3) 调节旋紧转矩
转动离合器转盘并使离合器转盘上的数字“1、3、5……22”或点与机身外
侧上的三角标记对齐。按所需转矩将离合器转盘向小转矩或大转矩方向调节。
注意！
○ 当把本机用作钻机时，马达可能会被锁住而停止转动。请在使用起子电钻机
过程中不要锁住马达。
○ 如果冲击时间过长，螺丝可能会因旋紧力过大而折断。
3. 旋转冲击切换 ( 请参照第 11页的图 5）
通过将电钻机标记“ ”或 锤子标记“ ”对准外体上的三角标记，可以
切换“旋转（只旋转）”和“冲击（冲击 + 旋转）”。
○ 要在金属、木材或塑料上钻孔，请切换到“旋转（只旋转）”。
○ 要在砖块和水泥块上钻孔，请切换到“冲击（冲击 + 旋转）”。
注意！
如果通常要使用“旋转”设置的操作被改成“冲击”设置，钻孔的效果不但
会增加，但也可能会损坏钻头或其它部件。
电钻机标记
线
三角标记
锤子
标记
图 6
000Book_DV14DBL_ChS.indb 12000Book_DV14DBL_ChS.indb 12 2015/4/28 16:10:172015/4/28 16:10:17

13
中文
4. 改变转速
请用变速开关来改变转速。请按箭头方向移动变
速开关（请参照图 7 和图 8）。
如果变速开关被设在“LOW”位置，钻机则低速
旋转 ；如果变速开关被设在“HIGH”位置，钻机
则高速旋转。
注意！
○ 当用变速开关改变转速时，应确保电源开关已被
断开。
如果在马达旋转过程中改变速度，则会损坏齿轮。
○ 如果马达被锁住，则应立即断开电源。如果马达
的锁定状态持续一会儿，马达或电池可能会被烧
毁。
务必转动变速开关。
5. 改变转速模式选择功能 ( 图 9)
注意！
○ 勿振动或损坏开关面板。
○ 边松开扳机开关边选择高速／低速模式，否则可
能会导致故障。
(1) 改变转速选择开关
每按一次高速／低速选择开关，以 4 档改变转速。
变速开关
高速
图 7
变速开关
低速
图 8
开关面板
改变转速
选择开关
改变转速
指示灯
图 9
000Book_DV14DBL_ChS.indb 13000Book_DV14DBL_ChS.indb 13 2015/4/28 16:10:172015/4/28 16:10:17

14
中文

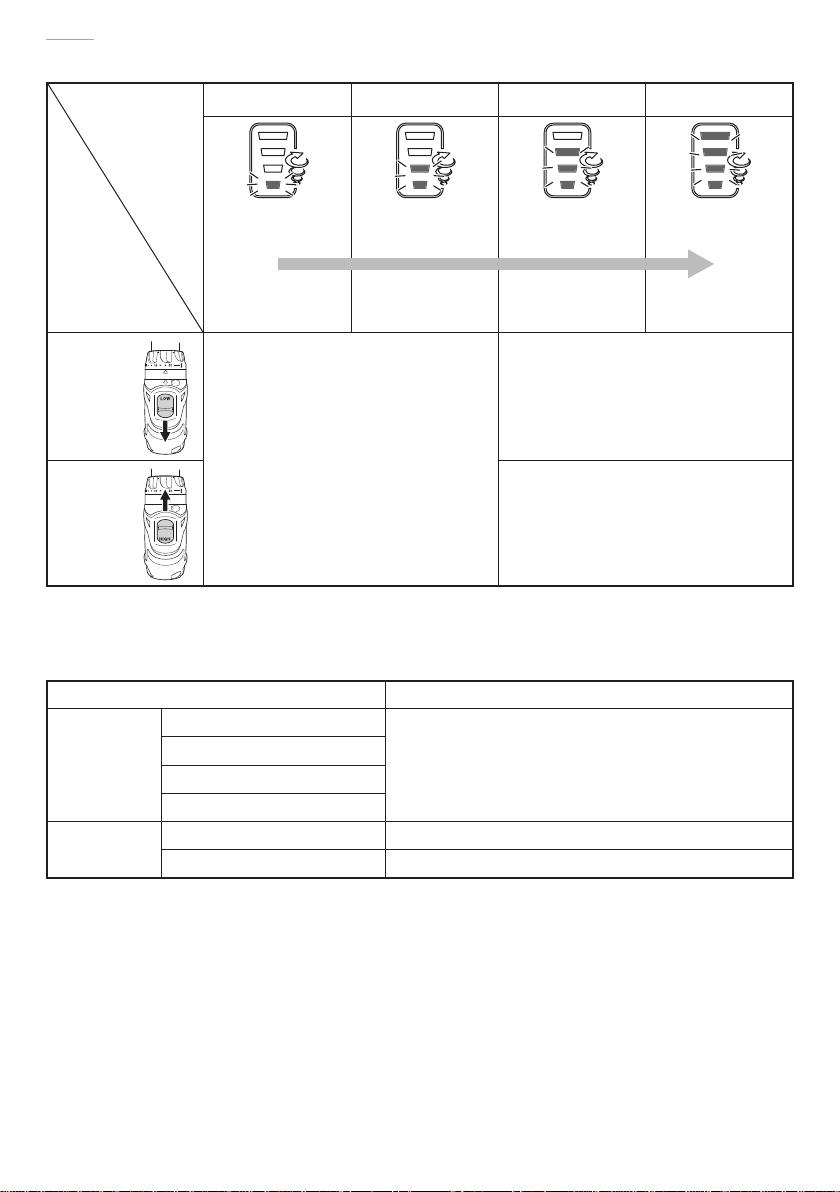

表 4 旋紧模式选择功能设置之例
转速选择开关
换档旋钮
低速 1 低速 2 中速 高速
低速
(慢速)
旋转小径机械螺丝、自攻螺
丝等
旋转木螺丝、钻大径孔等
高速
(快速)
钻小径孔等
6. 使用范围和建议
表 5 给出了基于本机机械结构的各种可用工作范围。
表 5
工作 建议
钻孔
砖块
用于钻孔。
木料
钢材
铝
螺丝紧固 机用螺丝 使用与螺丝直径相配的钻头或套筒。
木螺丝 钻好导孔后使用。
慢速 快速
000Book_DV14DBL_ChS.indb 14000Book_DV14DBL_ChS.indb 14 2015/4/28 16:10:172015/4/28 16:10:17

15
中文

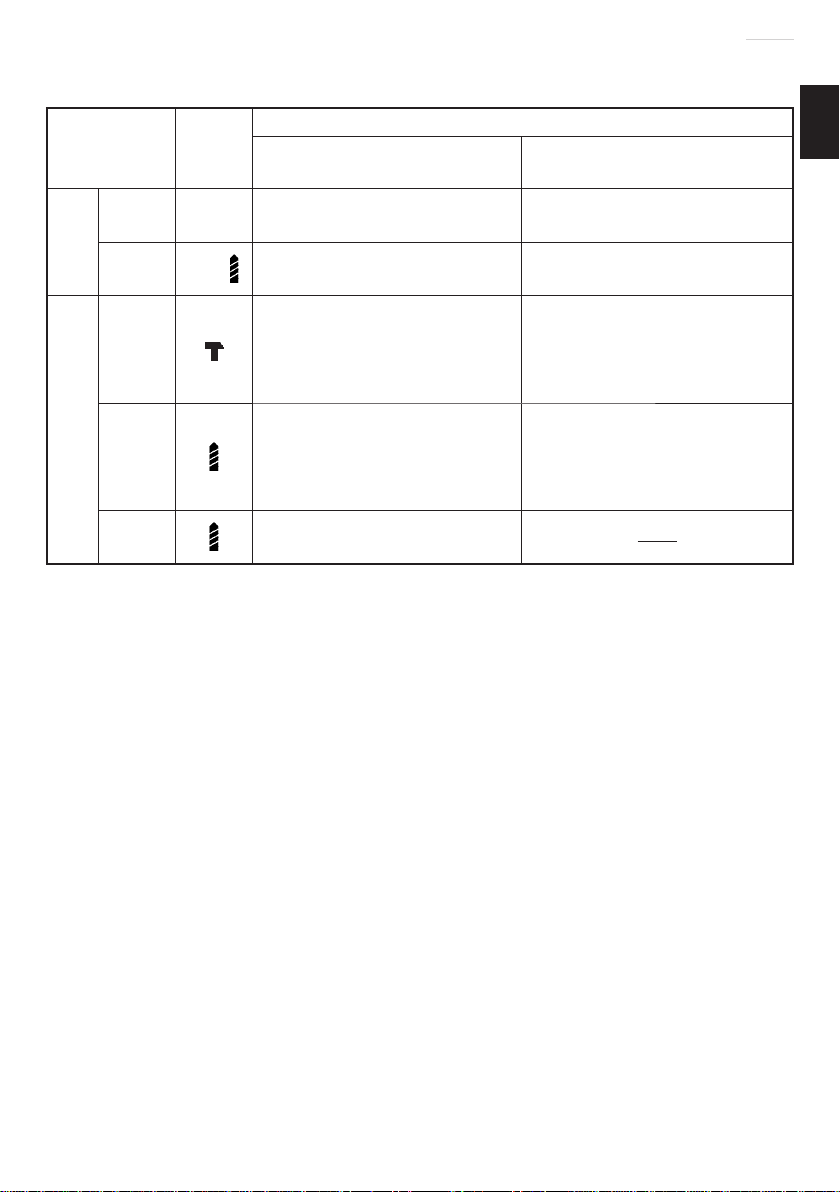

7. 选择旋紧力和转速的方法
表 6
用途
离合器
转盘
的位置
转速选择（变速开关的位置）
LOW ( 低速 ) HIGH ( 高速 )
螺丝
紧固
机用螺
丝1
- 22 用于直径在 4 mm 以下的螺
丝刀。
用于直径在 6 mm 以下的螺
丝刀。
木螺丝 1
- 用于公称直径在 8 mm 以下
的螺丝。
用于公称直径在 4.8 mm 以
下的螺丝。
钻孔
砖块
用于 14 mm 以下的直径。
(DV14DBL)
用于 16 mm 以下的直径。
(DV18DBL)
用于 10 mm 以下的直径。
(DV14DBL)
用于 12 mm 以下的直径。
(DV18DBL)
木料
用于 50 mm 以下的直径。
(DV14DBL)
用于 65 mm 以下的直径。
(DV18DBL)
用于 24 mm 以下的直径。
(DV14DBL)
用于 27 mm 以下的直径。
(DV18DBL)
金属 用于采用金属加工钻头的钻
孔作业。
注意！
○ 表 6 中给出的选择例子应作为一般标准来考虑。在实际工作中使用的都是不
同类型的紧固螺丝和受紧固的材料，因此理应进行适当的调节。
○ 在机用螺丝处于 HIGH（高速）的状态下使用冲击起子电钻机时，因旋紧转
矩过大，螺丝可能会损坏或钻头可能会松弛。使用机用螺丝时，请在 LOW（低
速）的状态下使用冲击起子电钻机。
注:
在寒冷环境（0℃以下）中使用电池有时会造成旋紧扭矩变弱以及作业量
的减少。但是，这只是暂时现象，在电池变热后将会恢复正常。
8. 使用挂钩
挂钩用于在工作时将电动工具挂到腰带上。
注意！
○ 使用挂钩时，牢固挂好挂钩，以防意外掉落。如果电动工具掉落，可能造成
意外伤害。
○ 将电动工具挂在腰带上行动时，切勿在电动工具头上安装任何钻头。如果在
将电动工具挂在腰带上行动时安装了尖利的钻头，可能造成伤害。
○ 将挂钩安装牢固。如果安装不牢固，在使用时可能造成伤害。
000Book_DV14DBL_ChS.indb 15000Book_DV14DBL_ChS.indb 15 2015/4/28 16:10:172015/4/28 16:10:17

16
中文

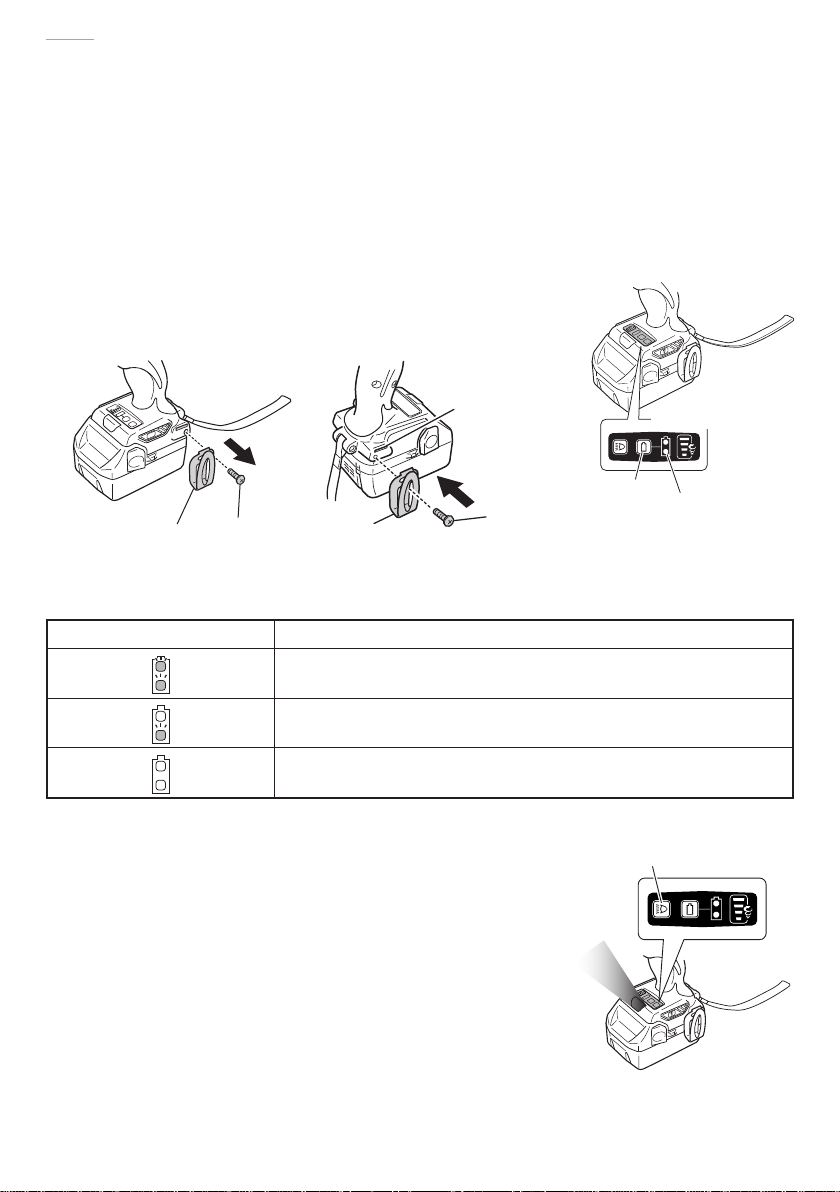

(1) 卸下挂钩。
用十字螺丝刀卸下用于固定挂钩的螺丝。（图 10）
(2) 重新装上挂钩并拧紧螺丝。
将挂钩牢固安装到电动工具的凹槽中，拧紧螺丝固定挂钩。（图 11）
9. 有关电池余量指示
按下电池余量指示开关后，电池余量指示灯会点亮，能检查电池剩余电量。
(图 12)
将手指从电池余量指示开关上放开后，电池余量指示灯会熄灭。电池余量指
示灯的状态和电池剩余电量如表 7 所示。
表 7
指示灯状态 电池剩余电量
电池剩余电量充足。
电池剩余一半电量。
电池已快无剩余电量。请尽快给电池再充电。
因为电池余量指示因环境温度和电池特性而略有不同，上表仅供参考。
注:
○ 请勿对开关面板施加强烈冲击或将其损坏，否则
可能会导致故障。
○ 为了节约电池用电，按住电池余量指示开关时电
池余量指示灯才点亮。
10. LED 灯使用方法
每当按下开关面板上的灯开关，LED 灯会点亮或
熄灭。( 图 13)
为了防止电池耗电，请时常注意关闭 LED 灯。
螺丝
挂钩
图 10
螺丝
凹槽
挂钩
图 11
开关面板
电池余量
指示开关 电池余量
指示灯
图 12
灯开关
图 13
000Book_DV14DBL_ChS.indb 16000Book_DV14DBL_ChS.indb 16 2015/4/28 16:10:172015/4/28 16:10:17

17
中文
注意！
请不要看着灯，让眼睛直接受灯光照射。如果眼睛持续受灯光照射，会伤害
眼睛。
注:
为了防止因忘记关闭 LED 灯而使电池耗电，约在 15 分钟后灯会自动关闭。

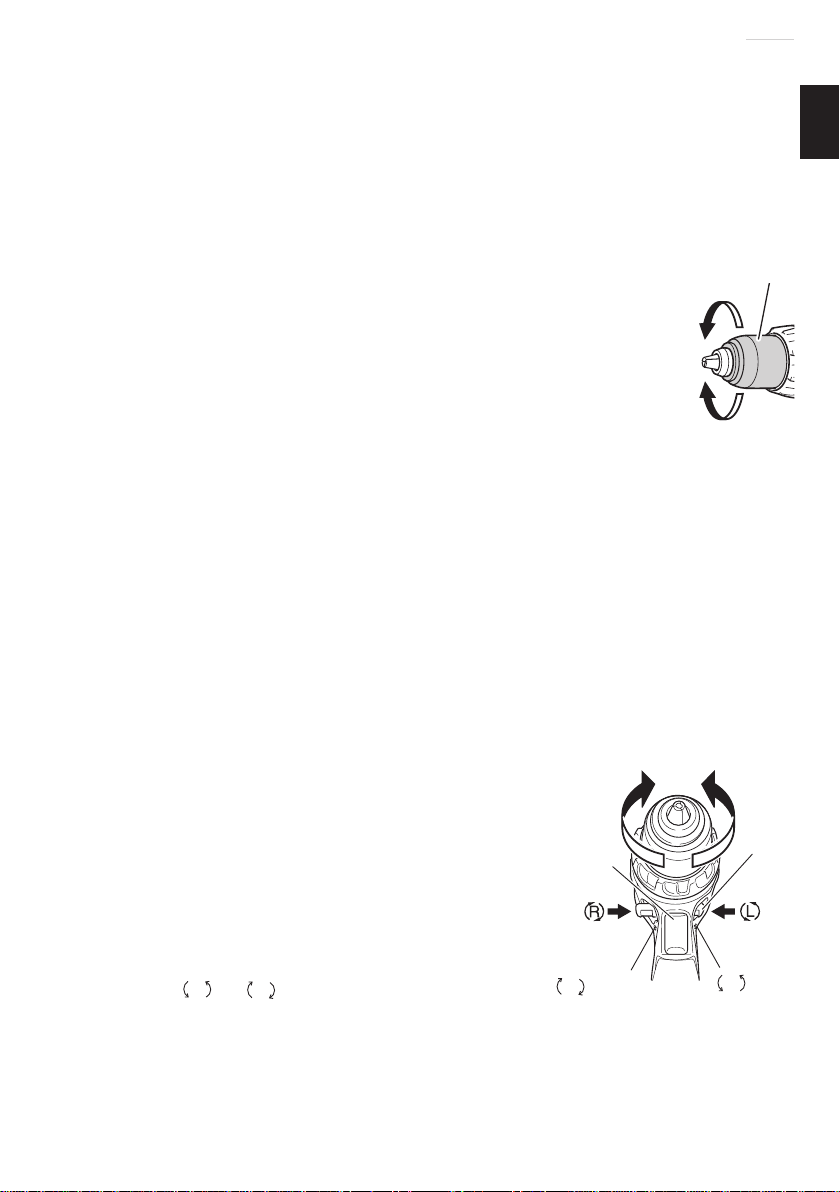

11. 钻头的安装和拆卸
(1) 安装钻头
左转导套（从前方看时为逆时针方向）将其旋松，以打开
无键夹盘上的夹子。
当把起子机钻头等插入无键钻机夹盘后，请紧握环，同时
右转（从前方看时为顺时针方向）导套将其旋紧。（请参照
图 14）
○ 如果导套在作业中变松，应将其旋得再紧一些。
如果导套被旋得过紧，旋紧力则会变大。
(2) 拆卸钻头
左转导套（从前方看时为逆时针方向）将其旋松，然后取
出钻头等。（请参照图 14）
注:
如果导套被旋紧至无键夹盘的夹子打开至最大程度的状态，可能会发生卡嗒
声。这是防止无键夹盘松弛时发出的声音而不是故障。
注意！
当导套再也无法旋松时，请用老虎钳或类似的工具将钻头固定住。接着将离
合器模式设在 1 和 11 之间，然后在操作离合器的同时将导套朝放松的一侧
（左侧）转动。这样一来导套应当易于旋松了。
12. 自动锁定主轴机构
本机具有自动锁定主轴机构，以便迅速更
换钻头。
13. 确认电池安装正确。
14. 检查旋转方向
按选择按钮的 R（右）侧，钻头便会顺时
针（从后方看时）旋转；按选择按钮的 L（左）
侧则使钻头逆时针旋转。（请参照图 15）。
( 按钮上有
L
和
R
标记。)
15. 开关操作
○ 压下扳机开关，则本机旋转 ；松开扳机，
则本机停止。
○ 钻机的转速可通过改变扳机开关的扣动幅度来控制∶幅度小则速度低，幅度
大则速度高。
图 14
导套
旋紧
放松
按钮
扳机开关
R
标记
L
标记
图 15
000Book_DV14DBL_ChS.indb 17000Book_DV14DBL_ChS.indb 17 2015/4/28 16:10:182015/4/28 16:10:18

18
中文
注:
当马达即将起转时，可能会产生一种嗡嗡声。这只不过是一种噪音，而非机
器故障。
16. 在砖块上钻孔
过度按压力绝不会增加钻孔速度。这不仅会损坏钻头或降低工作效率，同时
也可能缩短钻头的使用寿命。在砖块上钻孔时以 10 - 15 kg 的按压力操作
冲击起子电钻。
17. 安装 / 卸下侧手柄
注意！
必须牢固安装侧手柄。如果较松，侧手
柄可能会不停地转动或脱落，并造成人
身伤害。
(1) 安装侧手柄，使电钻上的伸出件与侧手
柄上的凹槽扣锁在一起。检查侧手柄没
有依托在防滑伸出件之后，拧紧把手。
（图 16）
(2) 松开把手以卸下侧手柄。
操作上的注意事项
1. 连续作业后须让电动工具休息片刻
(1) 电动工具带有温度保护电路以保护马达。
连接进行紧固螺钉作业可能会使本机的温度上升，启动温度保护电路并自动
停止操作。
如果发生这种情况，请让电动工具冷却后再使用。
(2) 在连续进行紧固木螺丝作业后以及在更换电池后，请让本机暂停作业 15 分
钟。如果在更换电池后立刻开始作业，马达和开关等的温度将会升高，结果
导致烧毁。
维护和检查
1. 检查工具
由于使用已经钝化的工具会降低效率并可能引起马达故障，因此一旦注意到
磨损情况，就应及早磨快或更换工具。
2. 检查安装螺钉
要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否
则会导致严重的事故。
侧柄 放松
旋紧
防滑伸出件
防旋转
伸出件
凹面
图 16
000Book_DV14DBL_ChS.indb 18000Book_DV14DBL_ChS.indb 18 2015/4/28 16:10:182015/4/28 16:10:18

19
中文
3. 电动机的维护
电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水
沾湿。
4. 清理外部
冲击电钻机沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油
或稀释剂，以免塑胶部分溶化。
5. 收藏
冲击电钻机应收藏于温度低于 40℃和小孩拿不到的地方。
注:
在电池长期存放（3 个月或更长）后务必给电池完全充电。如果长期存放后
使用，容量小的电池可能无法充电。
6. 维修零部件一览表
注意！
日立牌电动工具的维修、改造和检查须由经日立公司授权的维修中心进行。
当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给
经日立公司授权的维修中心，将有助于维修或保养工作。
在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。
关于日立牌无线电动工具的重要通知 ：
请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对
电池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件），那么我们
无法保证我们无线电动工具的安全性和使用性能。
000Book_DV14DBL_ChS.indb 19000Book_DV14DBL_ChS.indb 19 2015/4/28 16:10:182015/4/28 16:10:18

20
中文
维修零部件一览表
52
35 42 46 48
505 51-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15
16
17
18 19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
44
43
45
46
44
43
48
47
49
50
502
501
503
504
51-1
000Book_DV14DBL_ChS.indb 20000Book_DV14DBL_ChS.indb 20 2015/4/28 16:10:182015/4/28 16:10:18
