C = Vorrichtung befestigt gerade auf Programmierer, 2 = in Verbindung mit PL-2 Programmierkabel, 3 = in Verbindung mit PL-3
Programmierkabel

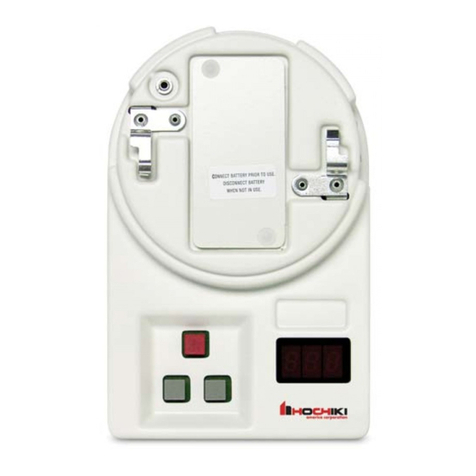

Die Programmiereinheit wird zum Festlegen der Adresse der obigen Produkte zur Verwendung mit Hochiki ESP-
Systemen eingesetzt. Die Einheit ist leicht, robust und benutzerfreundlich und kann mit einem einzelnen PP3-
Akku betrieben werden, der eine Kapazität von bis zu 8.000 Betriebsvorgängen bietet.
Tasten
Die TCH-B200 ist mit drei Betriebstasten versehen: der blaue Taste in der Mitte und den grauen Tasten unten
links und rechts. Den Tasten sind folgende Funktionen zugewiesen:
Linke Taste (grau) –Einschalten –Liest automatisch die Adresse des eingebauten Sensors. Beim
nachfolgenden Betätigen der Taste wird die Programmiereradresse um jeweils 10 Einheiten vorgestellt.
Rechte Taste (grau) –Beim Betätigen wird die Programmiereradresse um jeweils eine Einheit vorgestellt.
Dient auch als Ausschalttaste.
Mittlere Taste (blau) –Speichert die angezeigte Adresse im Sensor und wird zum Lesen der Analogstufen
des Sensors eingesetzt.
Betrieb –Programmieren von Adressen
Bringen Sie den Vorrichtung am Programmierer an, so dass die 3 Ausrichtungsstifte mit den Nuten im
Programmierer übereinstimmen.
Drücken Sie die linke (graue) Taste, um den Programmierer einzuschalten. Eine Akkustatusmeldung wird
angezeigt, gefolgt von der Adresse des angebrachten Vorrichtung. (Bei noch nicht programmierten
Vorrichtungen wird 127 angezeigt.)
Wählen Sie die gewünschte Adresse aus, indem Sie die Anzeige im Programmierer vorstellen (um jeweils
10 Einheiten mit der linken grauen Taste, um jeweils 1 Einheit mit der rechten grauen Taste). Wenn die
Adresse in der Anzeige von der im Vorrichtung gespeicherten Adresse abweicht, blinken außerdem drei
Punkte.
Wenn die gewünschte Adresse angezeigt wird, drücken Side die mittlere (blau) Taste, um die Adresse im
Vorrichtung zu speichern. Sobald die Adresse richtig gespeichert ist, blinken die drei Punkte nicht mehr.
Die Anzeige zeigt die eingegebene Adresse.
