ELECTRIC FIREPLACE HEATER
INSTRUCTION MANUAL
QCM870P-36BDW / QCM870P-36BWH
CTC # 64-3527 / 64-3528
HOLMES

2
WHEN USING ELECTRICAL APPLIANCES, BASIC
PRECAUTIONS SHOULD ALWAYS BE FOLLOWED TO REDUCE
THE RISK OF FIRE, ELECTRIC SHOCK, AND INJURY TO
PERSONS, INCLUDI NG THE FOLLOWING:
IMPORTANT SAFETY INSTRUCTIONS
SAFETY INSTRUCTIONS
1) Read all instructions before using this
electric fireplace heater.
2) This electric fireplace heater is hot when
in use. To avoid burns, do not let bare skin
touch hot surfaces. The grill directly in front
of the heater outlet becomes hot during
heater operation. Keep combustible materi-
als, such as furniture, pillows, bedding,
papers, clothes, and curtains at least 3 feet
(0.9 m) away from the front of the unit and
keep them away from the sides and rear.
3) Extreme caution is necessary when
any heater is used by or near children or
invalids and whenever the fireplace is left
operating and unattended.
4) Always unplug fireplace when not in use.
5) Do not operate any electric fireplace with
a damaged cord or plug or after the heater
malfunctions, has been dropped or dam-
aged in any manner.
6) Do not use outdoors.
7) This electric fireplace heater is not in-
tended for use in bathrooms, laundry areas
and similar indoor locations. Never locate
heater where it may fall into a bathtub or
other water container.
8) Do not run cord under carpeting. Do not
cover cord with throw rugs, runners, or
similar coverings. Arrange cord away from
traffic area and where it will not be tripped
over.
9) To disconnect fireplace, turn controls to
off, then remove plug from outlet.
10) Connect to properly grounded outlets
only.
11) Do not insert or allow foreign objects to
enter any ventilation or exhaust opening as
this may cause an electric shock or fire, or
damage the heater.
12) To prevent a possible fire, do not block
air intakes or exhaust in any manner. Do
not use on soft surfaces, like a bed, where
openings may become blocked.
13) A heater has hot and arcing or sparking
parts inside. Do not use it in areas where
gasoline, paint, or flammable liquids are
used or stored.
14) Use this fireplace heater only as
described in this manual. Any other use
not recommended by the manufacturer
may cause fire, electric shock, or injury to
persons.

3
15) Avoid the use of an extension cord
because the extension cord may overheat
and cause a risk of fire. However, if you have
to use an extension cord, the cord shall be
No.16AWG minimum size and rated not less
than 1875 watts.
16) Do not plug this product into a receptacle
controlled by a wall switch or dimmer.
17) When storing or transporting the unit
and cord, keep in a dry place, free from
excessive vibration and store so as to
avoid damage.
CAUTION
If you use this heater in conjunction with
a thermal control, a program controller,
a timer or any other device that switches
the heater on automatically, remember to
observe all safety warnings at all times. The
fireplace heater has safety overheat protec-
tion. If the overheat protection trips, switch
off all switch buttons and wait approximately
5 -10 minutes. It should reset automatically
once the unit cools down.
SAVE THESE INSTRUCTIONS
FOR FUTURE USE.
SAFETY INSTRUCTIONS

4
WARNING:
Procedures and techniques if not care-
fully followed - will result in damage to the
equipment. - will expose the user to the risk
of serious injury, illness or death.
This electric fireplace heater is for use on
120 volts. The cord has a plug as shown at
A in illustration below. An adapter as shown
at C is available for connecting three-blade
grounding-type plugs to two-slot recep-
tacles. The green grounding plug extending
from the adapter must be connected to
a permanent ground such as a properly
grounded outlet box. The adapter should not
be used if a three-slot grounded receptacle
is available.
A 15 AMP circuit is required to operate this
heater. If the breaker trips when the heater
is used then you may need to move the
heater to another location or unplug other
appliances that are on the same circuit. If
you require an extension cord use one that
is rated at 1875 watts.
IMPORTANT
Please note when you open the carton
carefully check the unit and make sure
there are no damages. If you have any
problems with the unit, with how the various
functions work or with hidden damages or
missing parts please call 1-800-459-4409
(EST) immediately for service. NOTE: DO
NOT RETURN UNIT TO THE STORE BEFORE
CALLING THE TOLL FREE NUMBER. Do
not dispose of your cartons until you are
completely satisfied with your new fireplace
heater. Read all instructions thoroughly be-
fore operating your new Electric Fireplace.
NOTE: Light bulbs may become loose
during shipping. If the flame effect is dim
or does not work, please check that light
bulb or bulbs are finger tight in socket. See
instructions for replacing bulb or bulbs.
Please do not return the sample to the store
before checking light bulbs.
NOTE: The electric fireplace heater may
emit a slight harmless odor when first
turned on. This is caused by activating the
internal heater components for the first time
and should not occur again.
SAFETY INSTRUCTIONS

5
MANTLE AND
INSERT ASSEMBLY:
WARNING: Make sure the fireplace INSERT
controls are in the OFF position and the
INSERT is NOT plugged in.
CAUTION: Place a piece of cardboard or
protective sheet on the floor in order to avoid
scratching the decorative surface of your
mantle during assembly.
Please DO NOT fully tighten the KD screws
until all panels are assembled.
Step 1: Attach all PLASTIC CONNECTORS [R]
to the PANELS [C, D, E, H and J] as shown in
Fig. A. (2 screws for each PLASTIC
CONNECTOR).
fig. A
ASSEMBLY INSTRUCTIONS

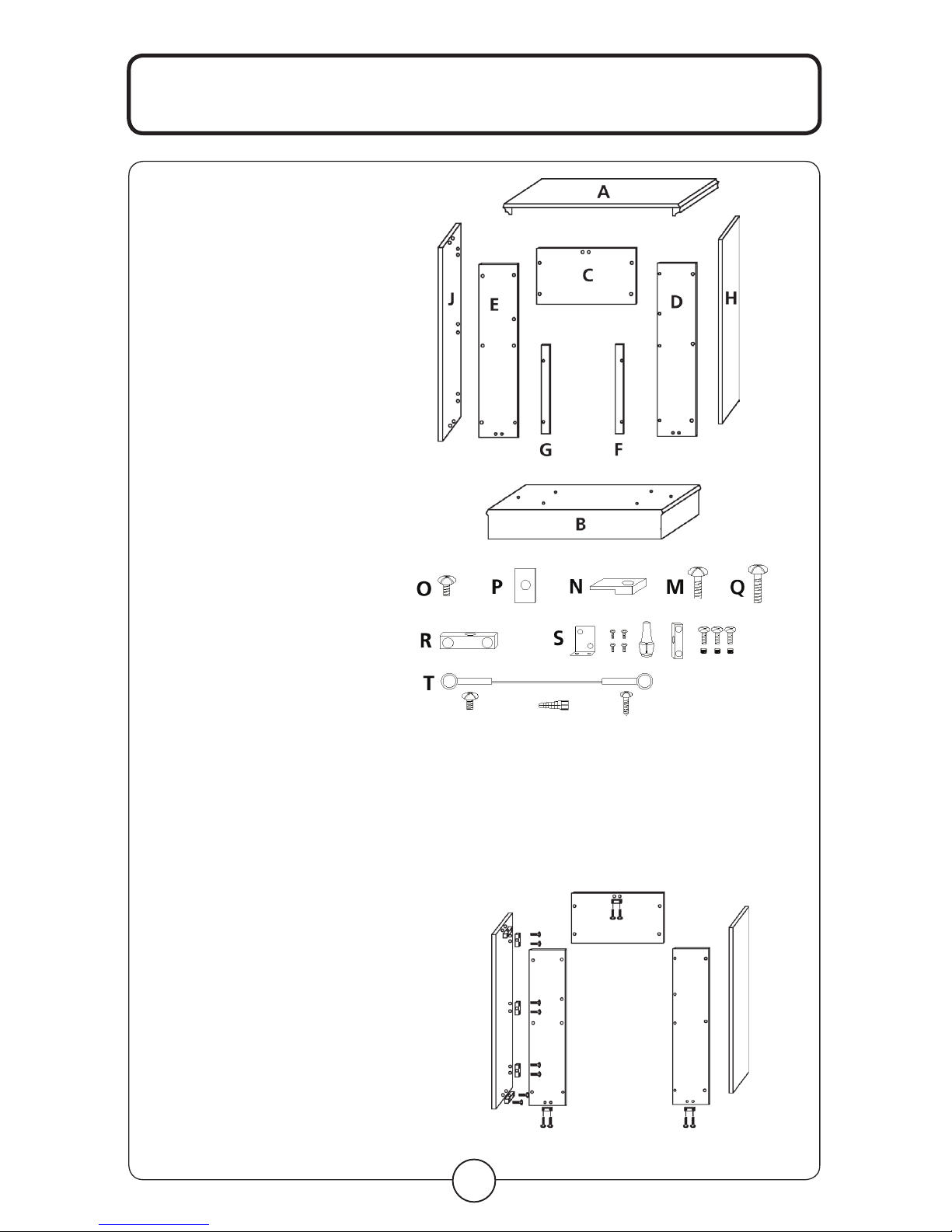

PARTS LIST:
Fireplace insert 1
A) Top panel 1
B) Base panel 1
C) Front panel 2
D) Left front panel 1
E) Right front panel 1
F) Left small panel 1
G) Right small panel 1
H) Left side panel 1
J) Right side panel 1
M) KD screws 47
N) Mounting clips 2
O) Short KD screws 2
P) Mounting brackets 2
Q) Medium KD screws 2
R) Plastic connector 15
S) SELF REPAIR SET
Touch-up repair paint (bottle)
L shape bracket 2
Screws for L bracket 8
Plastic Connector 1
KD Screws 3
KD Nuts 3
T) WALL ANCHOR SAFETY
CABLE
Wall Anchor 1
Screw for wall anchor 1
Screw for mantle 1
Safety cable 1 TOOL REQUIRED: PHILLIPS HEAD SCREWDRIVER

6
NOTE: If the KD SCREW(S) do not fit during
assembly, loosen the 2 screws to adjust the
PLASTIC CONNECTOR until the PANELS/KD
SCREWS can be installed.

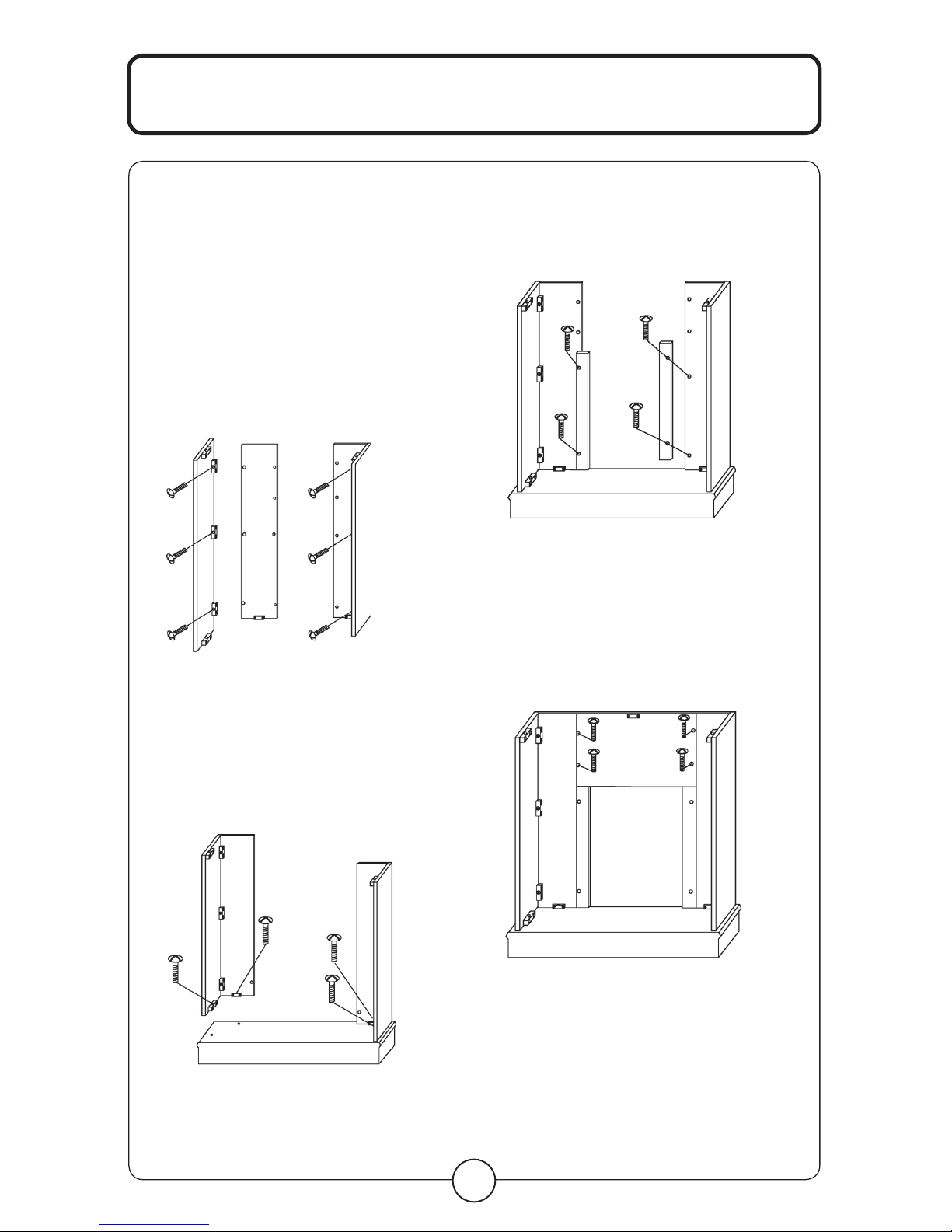

Step 2: Attach the SIDE PANEL [H] to the LEFT
FRONT PANEL [D] with 3 KD SCREWS. Attach
the other SIDE PANEL [J] to the RIGHT FRONT
PANEL [E] with 3 KD SCREWS. See Fig. B.
fig. B
Step 3: Attach the LEFT and RIGHT SIDE PANELS
[D, H, E and J] to the BASE [B] using 4 KD
SCREWS. (2 screws for each side) See Fig. C
fig. C
Step 4: Attach the LEFT SMALL PANEL (F)
to the LEFT FRONT PANEL (D) with 2 KD
SCREWS. Attach the RIGHT SMALL PANEL
(G) to the RIGHT FRONT PANEL (E) with 2
KD SCREWS. See Fig. D
fig. D
Step 5: Attach the FRONT PANEL (C ) to the
LEFT AND RIGHT FRONT PANEL (D and E)
with 4 KD SCREWS (2 screws on each side).
See Fig. E
fig. E
Step 6: Install the TOP PANEL (A) to the unit
as shown and attach with 3 KD SCREWS.
See Fig F
ASSEMBLY INSTRUCTIONS

7
fig. F
Step 7: Carefully place the INSERT in the
unit opening. The front of INSERT should
be flush with the front of the mantel. Once
the INSERT is in place, attach 2 MOUNTING
BRACKET (O) with 2 SHORT KD SCREWS
back of the mantel on the floor. Carefully
lift the INSERT into the mantel until the top
stopper is against to MANTEL.
Attach 2 MOUNTING CLIPS (N) on the top
of insert and lock in place with 2 SHORT
KD SCREWS (O). Attach 2 MOUNTING
BRACKETS (P) onto the bottom of insert with
2 MEDIUM KD SCREWS (Q). See Fig. G.
fig. G
Step 8: Tighten all KD SCREWS.
Step 9: Carefully move the assembled unit
to the desired location. The Fireplace Mantel
should not be positioned in an area exposed
to direct sunlight.
WALL ANCHOR
SAFETY CABLE
The use of WALL ANCHOR SAFETY CABLE
is highly recommended in order to reduce
the risk of the fireplace being tipped over
accidentally. WARNING: This CABLE may
reduce possible risk of injury if the fireplace
is improperly handled, but is not a substi-
tute for proper adult supervision. Children
should not be left unattended near any
heater.
1. Drill a 5/16” (8mm) hole in the wall. Insert
the PLASTIC WALL ANCHOR into the hole
and gently tap until the flange on the anchor
is against the wall surface.
2. Position the back edge of the mantle close
to the wall.
3. Attach the SAFETY CABLE to the mantle
using the SCREW FOR MANTLE. See fig. I
ASSEMBLY INSTRUCTIONS

8
OPERATION
fig. I
4. Use the SCREW FOR WALL to attach the
other end of SAFETY CABLE to the wall.
5. Make sure all screws are tight.
After reading complete instructions, confirm
all controls on fireplace are in the OFF posi-
tion. Plug the fireplace into a 15AMP/120Volt
outlet. If the cord does not reach, you may
use an extension cord rated for a minimum
of 1875 WATTS. Once the fireplace insert
has been properly connected to a grounded
electrical outlet, it is ready to operate.

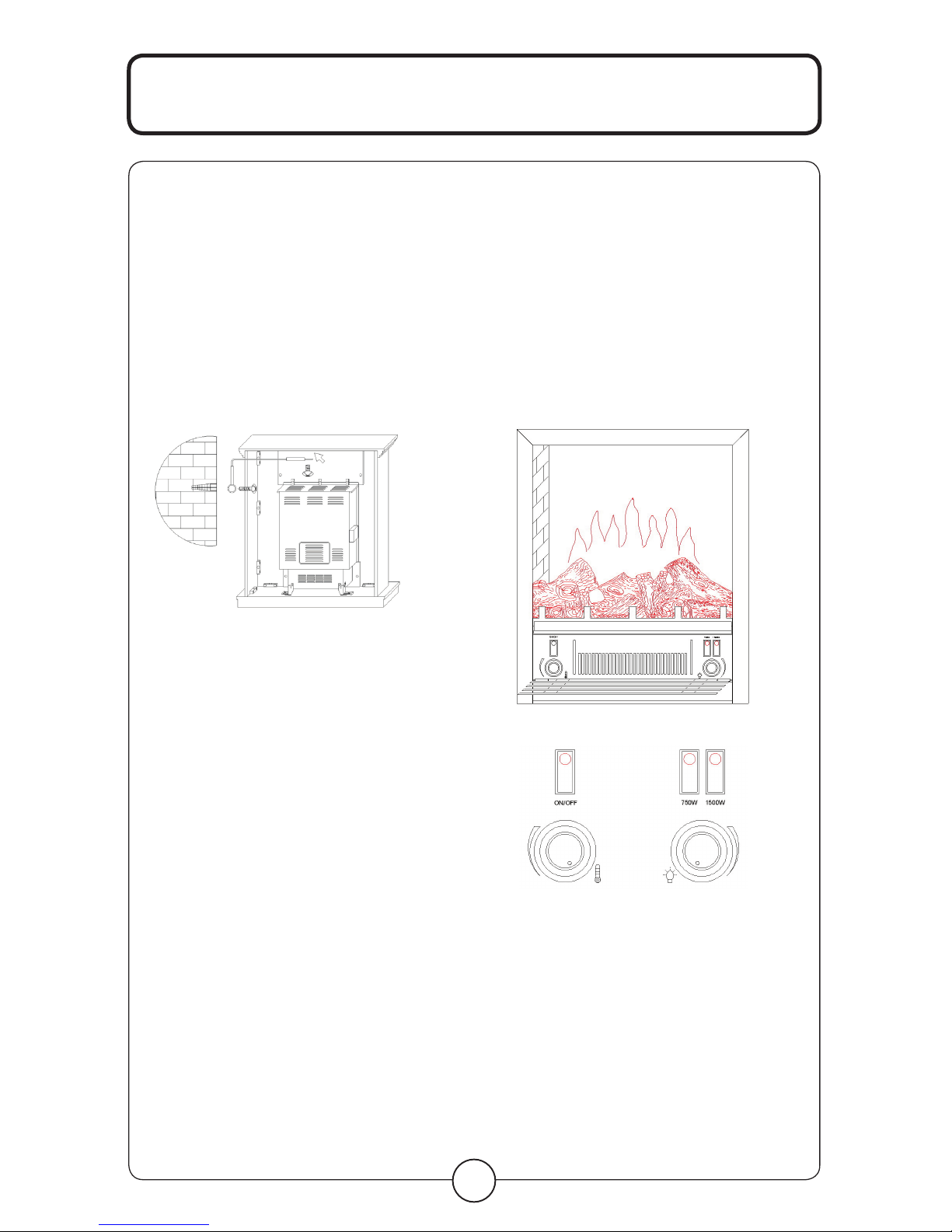

OPERATION BY
THE CONTROL PANEL
The controls are located behind the grill
below the front glass and can be accessed
by pulling the grill from the top, forward
and down.
ON/OFF: Press this button for main power
and flame effect. The indicator light will turn
on. See below for other control switches.
750W: For low heat function - Press this
switch while the ON/OFF switch is in the on
position for low heat. The indicator light will
turn on.
1500W: For high heat function - Press this
switch while the ON/OFF switch and the
750W switch are in the on position for high
heat. The indicator light will turn on.
Temperature Control: To adjust the tempera-
ture to your individual requirements, turn the

9
temperature control dial to the right (clock-
wise) to increase the desired temperature
and to the left for lower temperature. This
temperature control dial can only be used
while the ON/OFF switch and 750W & 1500W
switches are in the ON position. When the
heater reaches the desired temperature, the
heater and 750W/1500W indicator light will
turn off but the fan will continue to operate.
Adjust this knob to restart the heater.
Dimmer Control Knob: Turn the dimmer dial
clockwise or counter clockwise to get the
desired flame intensity. The dimmer switch
can only be used when the ON/OFF switch is
in the on position.
Note: When the ON/OFF switch is turned
off, all other heater functions will stop even
though the switches may be in the
on position.
NOTE: In order to shut down the heater
safely, it is recommended to turn the Tem-
perature Control knob to lowest setting and
allow the heater to cool down before press
the ON/OFF switch to off position.
MAINTENANCE WARNING:
Disconnect power and unplug the power
cord before attempting any maintenance or
cleaning to reduce the risk of fire, electric
shock or damage to persons. The bulbs in
your unit can become extremely hot. Allow
at least 10 minutes between turning off the
unit and removing the light bulbs to avoid
the accidental burning of the skin.
MAINTENANCE / CLEANING / WARRANTY
RISK OF FIRE:
Do not exceed the
recommended bulb
wattage.
REPLACING THE
LIGHT BULBS
Step 1: Remove 4 screws on the back
of fireplace and remove the rear
cover of the unit.
Step 2: You will find 1 X 40W Type B-10
bulbs under log-set bed.
Step 3: Loosen and remove burnt out bulb
and replace with new bulb.
Step 4: Close the rear cover and secure
with the 4 screws.
Step 5: Plug in the unit.

10
WARRANTY
CLEANING
To clean unit first turn off controls on unit and unplug
the unit from power source. To clean glass display
panel; remove dust with clean dry cloth or to remove
finger prints and other marks clean glass with clean
damp cloth. Do not use abrasive cleaners or spray
liquids on glass display panel surface. Metal and
metal painted parts should be cleaned with damp
cloth. Do not use
abrasive cleaners or spray liquids on
these surfaces.
WARRANTY
Every electric fireplace heater is tested before it
leaves the factory and it is guaranteed for one year.
If the unit should fail to operate correctly within one
year from the date of purchase, call customer service
at 1-800-459-4409 (EST). We will, at our discretion
either repair or replace the unit. It will have to be
returned to us freight prepaid and we will return the
repaired or replaced unit to you freight prepaid. The
company’s sole obligation is to repair or replace the
unit. This warranty is void if in the opinion of Quality
Craft the unit has been tampered with, altered,
misused, damaged, abused or used with the wrong
power source. Light bulbs are not covered by this
warranty. The warranty is for homeowner use only
and does not cover units used in commercial situa-
tions.
Imported by
Quality Craft Ltd.
Laval, Quebec, Canada H7S 2G7
1-800-459-4409 (EST)
www.qualitycraft.com
Made in China

FOYER ÉLECTRIQUE
MANUEL D’INSTRUCTIONS
QCM870P-36BDW / QCM870P-36BWH
CTC # 64-3527 / 64-3528
HOLMES
ATTENTION :
1. Choisissez pour votre poêle-foyer électrique un emplacement
protégé contre l’ensoleillement direct.
2. Ne branchez pas le poêle-foyer électrique dans la prise de
courant avant d’avoir lu toutes les instructions du manuel.

2
DIRECTIVES DE SÉCURITÉ IMPORTANTES
1) Lisez toutes les directives avant d’utiliser
le poêle-foyer électrique.
2) Le poêle-foyer électrique est chaud
lorsqu’il fonctionne. Pour éviter des
brûlures, la peau nue ne doit pas entrer
en contact avec les surfaces chaudes de
l’appareil. La grille, placée devant la sortie
du poêle devient chaude également durant
le fonctionnement de l’appareil. Gardez toutes
matières combustibles telles que meubles,
oreillers, literies, papiers, vêtements et
rideaux à une distance d’au moins 0,9 m (3 pi)
du devant de l’appareil, et gardez-les aussi
à distance des côtés et de l’arrière.
3) Faites preuve de la plus grande prudence
lorsqu’un poêle est utilisé à proximité
d’enfants ou de personnes invalides, ou par
ceux-ci, et chaque fois que l’appareil est
laissé en état de marche, sans surveillance.
4) Débranchez toujours le poêle-foyer
lorsqu’il ne sert pas.
5) N’utilisez pas un poêle-foyer électrique
dont la fiche ou le cordon d’alimentation
est endommagé, ou après l’apparition d’un
défaut de fonctionnement, ou après qu’il ait
été échappé au sol ou endommagé d’une
manière quelconque. 6) N’utilisez pas cet
appareil à l’extérieur.
7) Le poêle-foyer électrique n’est pas conçu
pour être utilisé dans une salle de bain, une
salle de lavage ou un autre emplacement
intérieur semblable. N’installez jamais le
poêle-foyer là où il risquerait de tomber
dans une baignoire ou un autre contenant
d’eau.
8) N’acheminez pas le cordon d’alimentation
de l’appareil sous des tapis ou moquettes.
Ne recouvrez pas le cordon d’une carpette,
d’un tapis d’escalier ni d’un autre revête-
ment de sol semblable. Disposez le cordon
à distance des aires de circulation et de tout
endroit où il risquerait de faire trébucher
quelqu’un.
9) Pour débrancher le poêle-foyer, mettez
d’abord les commandes en position hors
circuit (OFF), puis tirez sur la fiche du cor-
don pour l’extraire de la prise murale.
10) Branchez l’appareil uniquement à une
prise de courant mise à la terre de façon
appropriée.
11) N’insérez pas d’objets dans les
ouvertures d’aération ou d’évacuation de
l’appareil, ni ne laissez d‘objets y péné-
trer, ce qui risquerait de provoquer une
décharge électrique ou un incendie, ou
d’endommager l’appareil!
POUR UTILISER UN APPAREIL ÉLECTRIQUE, IL FAUT
TOUJOURS OBSERVER DES PRÉCAUTIONS DE BASE,
AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE
DÉCHARGES ÉLECTRIQUES ET DE BLESSURES
CORPORELLES, DONT LES SUIVANTES :
DIRECTIVES DE SÉCURITÉ

3
DIRECTIVES DE SÉCURITÉ
12) Pour éviter les risques d’incendie, ne
bloquez en aucune façon les prises d’air
de l’appareil ou ses sorties d’évacuation.
N’utilisez pas l’appareil sur une surface
souple, comme un lit, où ses ouvertures
risqueraient de devenir obstruées.
13) L’intérieur d’un poêle contient des pièces
chaudes ou qui peuvent produire des arcs
électriques ou des étincelles. N’utilisez pas
cet appareil en un endroit où l’on utilise ou
entrepose de la peinture, de l’essence ou
autres liquides inflammables.
14) Utilisez le poêle-foyer électrique confor-
mément aux instructions du manuel. Toute
autre utilisation qui n’est pas recommandée
par le fabricant est susceptible de causer un
incendie, une décharge électrique ou des
blessures corporelles.
15) Évitez d’utiliser un câble de rallonge : il
pourrait surchauffer et causer un incendie.
Toutefois, si vous devez utiliser un câble de
rallonge, il doit être d’un calibre minimal
AWG n˚ 16, et sa puissance nominale, d’au
moins 1875 W.
16) Ne pas brancher ce produit dans une
prise contrôlée pas un interrupteur murale
ou un gradateur murale.
17) Lorsque vous rangez ou transportez
l’appareil et son cordon d’alimentation,
gardez-les en un lieu sec, exempt de toute
vibration excessive, pour éviter de les
endommager.
MISE EN GARDE
Si vous utilisez ce foyer conjointement
avec une commande thermique, un
régulateur à programme, une minuterie
ou quelque autre dispositif qui met l’appareil
en circuit (ON) automatiquement, n’oubliez
pas de respecter tous les avertissements
relatifs à la sécurité, en tout temps.
Ce foyer comporte une protection incorporée
contre les surchauffes. Si la protection
contre la surchauffe se déclenche, éteignez
tous les interrupteurs et attendez environ 5
à 10 minutes. Elle devrait se réenclencher
automatiquement après le refroidissement
de l’unité.
CONSERVEZ LES
PRÉSENTES DIRECTIVES
POUR TOUTE UTILISATION
FUTURE.

4
AVERTISSEMENT:
Si vous ne respectez pas bien procédures
et techniques d’utilisation, l’appareil sera
endommagé, et l’utilisateur s’expose à des
risques de blessure grave, de maladie, voire
de décès !
Ce poêle-foyer électrique est conçu pour
fonctionner sur un circuit de 120 V. Le
cordon d’alimentation comporte une fiche,
montrée dans l’illustration A ci-dessous.
Un adaptateur, tel que montré en C, est
disponible, pour permettre de brancher une
fiche à mise à la terre à trois broches dans
une prise de courant à deux broches. La
fiche de mise à la terre verte qui prolonge
l’adaptateur doit être connectée à un con-
ducteur de terre du type permanent, comme
par ex. une boîte à prises correctement
mise à la terre. Si une prise de courant à
trois broches de mise à la terre effective
est disponible, n’utilisez pas d’adaptateur.
Un circuit de 15 ampères est requis pour
utiliser ce poêle-foyer. Si le disjoncteur
déclenche lorsque vous utilisez l’appareil,
il vous faudra peut-être le déplacer, ou
débrancher d’autres appareils partageant
le même circuit. Si vous devez utiliser un
câble de rallonge, il doit avoir une puissance
nominale de 1875 W.
IMPORTANT
Veuillez noter : Lorsque vous ouvrez le carton
d’expédition du produit, vérifiez attentivement
l’appareil pour vous assurer qu’il n’est pas
endommagé. Si vous avez des problèmes avec
l’unité ou de la difficulté à utiliser l’une ou
l’autre de ses fonctions, ou si vous notez des
dommages non apparents ou qu’il manque
des pièces, faites immédiatement le 1-800-
459-4409 pour obtenir le service après-vente.
REMARQUE : NE RETOURNEZ PAS
L’APPAREIL AU MAGASIN AVANT D’AVOIR
COMPOSÉ D’ABORD CE NUMÉRO SANS FRAIS.
Ne mettez pas vos cartons d’expédition au
rebut tant que vous n’estimez pas être entière-
ment satisfait(e) de votre nouveau poêle-foyer
électrique. Lisez toutes nos directives à fond
avant de faire fonctionner votre nouveau
poêle-foyer électrique.
Remarque : Les ampoules peuvent se
desserrer en cours de transport. Si l’effet de
flamme semble faible ou ne fonctionne pas du
tout, veuillez vous assurer que l’ampoule ou
les ampoules soient bien vissées dans leurs
douilles. Lire les instructions pour remplacer
les ampoules. Veuillez ne pas retourner votre
appareil au magasin avant d’avoir vérifié les
ampoules.
REMARQUE : Il est possible que le poêle-
foyer électrique émette une légère odeur,
inoffensive, lorsque vous l’allumerez pour la
première fois. Elle est causée par l’activation
initiale des composants internes de l’appareil;
elle ne devrait plus être émise par la suite.
DIRECTIVES DE SÉCURITÉ

5
ASSEMBLAGE DU MANTEAU
DE FOYER ET DE L’APPLIQUE :
AVERTISSEMENT : Assurez-vous que les
commandes d’APPLIQUE du foyer sont à la
position d’arrêt et que l’applique N’EST PAS
branchée.
ATTENTION : Placer un morceau de carton
ou une toile protectrice sur le plancher pour
éviter d’égratigner la surface décorative du
parement pendant l’assemblage.
NE PAS visser à fond les vis KD tant que
tous les panneaux n’ont pas été assemblés.
Étape 1 : Fixez tous les RACCORDS EN
PLASTIQUE [R] aux PANNEAUX [C, D, E, H et
J] comme montré à la figure A (deux vis par
RACCORD EN PLASTIQUE).
fig. A
DIRECTIVES D’ASSEMBLAGE
OUTIL DEMANDÉ : TOURNEVIS À TÊTE « PHILLIPS »
LISTE DES PIÈCES
Foyer encastrable 1
A) Panneau supérieur 1
B) Panneau de base 1
C) Panneau de façade 2
D) Panneau avant gauche 1
E) Panneau avant droit 1
F) Panneau de petite dimension gauche 1
G) Panneau de petite dimension droit 1
H) Panneau latéral gauche 1
J) Panneau latéral droit 1
M) Vis KD 47
N) Bride de fixation 2
O) Vis KD courtes 2
P) Supports de montage 2
Q) Vis KD moyennes 2
R) Connecteur de plastique 15
S) TROUSSE DE RÉPARATION
Peinture pour retouches (bouteille)
Appliques en forme de L 2
Vis pour appliques en forme de L 8
Connecteur in plastique 1
Vis KD 3
Écrous KD 3
T) CÂBLE D’ANCRAGE DE
SÉCURITÉ DU MUR
Ancrage du mur 1
Vis d’ancrage du mur 1
Vis de parement 1
Câble de sécurité 1

6
NOTA : Si les VIS KD ne s’ajustent pas
pendant le montage, desserrez les deux vis
pour régler le RACCORD EN PLASTIQUE
jusqu’à ce qu’il soit possible d’installer les
PANNEAUX ou les VIS KD.
Étape 2 : Fixez les PANNEAU LATÉRAUX
[H] aux PANNEAU AVANT GAUCHE [D] avec
trois VIS KD. Fixez les autres PANNEAU
LATÉRAUX [J] aux PANNEAU AVANT DROIT
[E] avec trois VIS KD. Reportez-vous à la
figure B.
fig. B
Étape 3 : Fixez les PANNEAUX LATÉRAUX
GAUCHE et DROIT [D, H, E and J] au SOCLE
[B] en utilisant quatre VIS KD (deux vis par
côté). Reportez-vous à la figure C.
fig. C
Étape 4 : Fixez le panneau de petite dimen-
sion gauche (F) au panneau de façade
gauche (D) avec 2 vis de type KD. Fixez le
panneau de petite dimension droit (G) au
panneau de façade droit (E) avec 2 vis de
type KD. Voir la fig. D.
fig. D
Étape 5 : Fixez la panneau de façade central
(C) au panneaux de façade gauche et droit
(D et E) avec 4 vis de type KD (2 vis à chaque
côté). Voir fig. E.
fig. E
Étape 6 : Installez le panneau supérieur (A)
sur l’unité comme illustré et fixez avec 3 vis
de type KD. Voir la fig. F
DIRECTIVES D’ASSEMBLAGE

7
fig. F
Étape 7 : Placez l’encastrement du foyer
avec précaution dans l’ouverture de l’unité.
La façade de l’encastrement du foyer doit
être à égalité avec la façade du manteau.
Lorsque l’encastrement du foyer est en
place, fixez 2 support d’assemblage (O) avec
2 vis courtes de type KD à l’arrière du man-
teau sur le sol. Soulevez l’encastrement
avec précaution à l’intérieur du manteau
jusqu’à ce que la partie supérieure de
l’encastrement du foyer soit appuyée contre
la manteau.
Fixez 2 attaches d’assemblage (N) sur
la partie supérieure de l’encastrement
et vissez solidement en place avec 2 vis
courtes de type KD (O). Fixez 2 supports
d’assemblage (P) à l’intérieur de la base
de l’encastrement du foyer avec 2 vis de
dimension moyenne de type KD (Q). Voir la
fig. G.
fig. G
Étape 8 : Serrez toutes les VIS KD.
Étape 9 : Déplacez soigneusement l’unité
montée à l’endroit souhaité. Le manteau de
foyer ne doit pas être placé dans un endroit
exposé aux rayons directs du soleil.
CÂBLE D’ANCRAGE DE
SÉCURITÉ DU MUR
L’utilisation du CÂBLE D’ANCRAGE DE SÉ-
CURITÉ DU MUR est fortement recomman-
dée, pour réduire le risque de déplacement
accidentel du foyer. AVERTISSEMENT: Le
CÂBLE peut réduire le risque de blessures
s’il est manipulé imprudemment, mais n’est
pas un substitut à la supervision appropriée
d’un adulte. Ne pas laisser un enfant seul
près du foyer.
1. Percer un trou de 5/16” (8mm) dans le
mur. Insérer L’ANCRAGE PLASTIQUE DE
MUR dans le trou et frapper doucement
jusqu’à ce que la bride de l’ancrage soit
contre la surface du mur.
DIRECTIVES D’ASSEMBLAGE

8
2. Placer le bord arrière du parement près
du mur.
3. Attacher la CÂBLE DE SÉCURITÉ au pare-
ment avec la VIS DE PAREMENT. Reportez-
vous à la figure I.
fig. I
4. Utiliser la VIS DE MUR pour attacher
l’autre extrémité du CÂBLE DE SÉCURITÉ
au mur.
5. S’assurer que toutes les vis soient bien
vissées.
Après avoir lu toutes les instructions,
assurez-vous que les contrôles du foyer
sont dans la position OFF. Branchez le foyer
dans une prise de 15 ampères/120 volts. Si
le cordon est trop court, vous pouvez utiliser
une rallonge cotée à un minimum de 1875
watts. Une fois la fiche du poêle-foyer
électrique adéquatement branchée à une
prise de courant avec mise à la terre,
l’appareil est prêt à fonctionner.
OPÉRATION
OPÉRATION À PARTIR DU
TABLEAU DE COMMANDES
Les commandes de l’appareil sont derrière la
grille, sous le panneau de verre avant; on y ac-
cède en tirant la grille par sa partie supérieure,
vers l’avant et vers le bas.
MARCHE/ARRÊT : appuyez sur ce bouton pour
la puissance principale et l’effet de flamme. La
lumière indicatrice s’allumera. Voir plus bas pour
les autres interrupteurs de contrôle.
750 W: pour le fonctionnement à basse température,
appuyez sur cet interrupteur pendant que
l’interrupteur MARCHE/ARRÊT est en position ON
pour basse température Le témoins s’allumera.

9
1500 W: pour le fonctionnement à haute
température, appuyez sur cet interrupteur
pendant que l’interrupteur MARCHE/ARRÊT
et l’interrupteur de 750 watts sont en position
ON pour la température élevée. Le témoin
s’allumera.
Contrôle de la température : pour ajuster la tem-
pérature selon vos exigences, tourner le cadran
de contrôle de la température vers la droite
(sens des aiguilles d’une montre) pour aug-
menter la température et à gauche pour la di-
minuer. Ce cadran de contrôle de la température
ne peut être utilisé que lorsque l’interrupteur
MARCHE/ARRÊT et les interrupteurs 750W
& 1500W sont dans la position ON. Lorsque
l’appareil de chauffage atteint la température
souhaitée, l’appareil de chauffage et le voyant
750 W/1500 W s’éteindront, mais le ventilateur
continuera de fonctionner avec l’écoulement
de l’air. Réglez cette commande pour remettre
l’appareil de chauffage en fonction.
Bouton de contrôle du gradateur : tourner le
cadran du gradateur dans le sens ou dans le
sens contraire de celui des aiguilles d’une mon-
tre pour recevoir l’intensité de flamme désirée.
L’interrupteur du gradateur ne peut être utilisé
que lorsque l’interrupteur marche/arrêt est
dans la position ON.
NOTA : lorsque l’interrupteur marche/arrêt
est fermé, toutes les autres fonctions du foyer
s’arrêteront même si les interrupteurs sont
dans la position ON.
NOTA : Pour éteindre l’appareil de chauffage en
toute sécurité, il est recommandé de tourner la
commande de température au réglage le plus
bas et de permettre à l’appareil de chauffage
de refroidir avant de déplacer l’interrupteur
marche-arrêt à la position d’arrêt.
ENTRETIEN
AVERTISSEMENT:
Avant de tenter toute intervention
d’entretien ou de nettoyage de cet appareil,
mettez-le hors circuit (OFF) et débranchez-
le, afin de
réduire les risques d’incendies,
de décharges
électriques ou de blessures
corporelles. Les ampoules dans votre appa-
reil peuvent devenir extrêmement chaudes
! Pour éviter de vous brûler, attendez au
moins dix (10) minutes après avoir éteint
l’appareil pour remplacer une ampoule.
RISQUES D’INCENDIE :
NE DÉPASSEZ PAS LA
PUISSANCE (W)
RECOMMANDÉE POUR
LES AMPOULES.
REMPLACEMENT D’UNE
AMPOULE
Étape 1: Retirer les quatre (4) vis du cou
vercle arrière du poêle-foyer, puis
enlever le couvercle.
Étape 2: Vous trouverez une (1) ampoule
de 40 W, de type B-10, sous
l’assise des bûches artificielles.
Étape 3: Enlever l’ampoule et remplacer
par une neuve.
Étape 4: Referme le couvercle arrière, et
fixez-le en place avec ses quatre
(4) vis.
Étape 5 : Branchez l’appareil.

10
GARANTIE
Chaque poêle-foyer électrique est testé en
usine et est garanti pour une période de un
an. S’il arrivait que l’appareil ne fonctionne
pas correctement au cours de cette période
de un an à compter de la date d‘achat,
veuillez téléphoner à notre Service à la
clientèle, 1-800-459-4409 (H.N.E.). À notre
discrétion, nous réparerons ou remplacerons
l’appareil. Celui-ci devra nous être retourné
port payé, à la suite de quoi nous vous
retournerons, port payé, l’appareil réparé
ou un appareil neuf. L’unique obligation de
la compagnie à ce titre est de réparer ou de
remplacer l’appareil. La présente garantie
est déclarée nulle si, de l’avis de Quality Craft,
l’appareil a éeé altéré, modifié, mal utilisé,
endommagé, ou utilisé avec une source
d’alimentation inadéquate. Les ampoules ne
sont pas couvertes par la présente garantie.
La garantie couvre uniquement l‘usage
résidentiel, non les usages commerciaux.
Importé par
Quality Craft Ltd.
Laval, Quebec, Canada H7S 2G7
1-800-459-4409 (H.N.E.)
www.qualitycraft.com
Fabriqué en Chine
NETTOYAGE/GARANTIE
NETTOYAGE
Pour nettoyer l’appareil, tournez ses com-
mandes en position hors circuit (OFF), puis
débranchez-le de sa source d’alimentation.
Pour nettoyer le panneau d’affichage en
verre, enlever la poussière à l’aide d’un
chiffon sec et propre; pour enlever les
marques de doigts ou autres marques,
nettoyer le verre avec un chiffon humide
propre. N’utilisez pas de nettoyants abrasifs
ou de liquides en aérosol sur la surface du
panneau d’affichage en verre. Nettoyez les
surfaces en métal ou peintes métalliques
à l’aide d’un chiffon humide. N’utilisez
pas non plus de nettoyants abrasifs ou de
liquides en aérosol sur ces surfaces.
