HOLOPHANE Petrolux LED Low Bay Adapter Manual

1 | Page
IM-456-A
LED IMPORTANT SAFETY INSTRUCTIONS
 To reduce the risk of death, personal injury or property damage from fire, electric shock, falling parts, cuts/abrasions, and
other hazards please read all warnings and instructions included with and on the fixture box and all fixture labels.
 Before installing, servicing, or performing routine maintenance upon this equipment, follow these general precautions.
 Installation and service of luminaires should be performed by a qualified licensed electrician.
 Maintenance of the luminaires should be performed by person(s) familiar with the luminaires’ construction and operation
and any hazards involved. Regular fixture maintenance programs are recommended.
 It will occasionally be necessary to clean the outside of the refractor/lens. Frequency of cleaning will depend on ambient
dirt level and minimum light output which is acceptable to user. Refractor/lens should be washed in a solution of warm
water and any mild, non-abrasive household detergent, rinsed with clean water and wiped dry. Should optical assembly
become dirty on the inside, wipe refractor/lens and clean in above manner, replacing damaged gaskets as necessary.
 DO NOT INSTALL DAMAGED PRODUCT! This luminaire has been properly packed so that no parts should have been
damaged during transit. Inspect to confirm. Any part damaged or broken during or after assembly should be replaced.
 Recycle: For information on how to recycle LED electronic products, please visit www.epa.gov.
 These instructions do not purport to cover all details or variations in equipment nor to provide every possible contingency
to meet in connection with installation, operation, or maintenance. Should further information be desired or should
particular problems arise which are not covered sufficiently for the purchaser’s or owner’s purposes, this matter should be
referred to Acuity Brands Lighting, Inc.
READ AND FOLLOW ALL SAFETY INSTRUCTIONS!
SAVE THESE INSTRUCTIONS AND DELIVER TO OWNER AFTER INSTALLATION
 Disconnect or turn off power before
installation or servicing.
 Verify that supply voltage is correct by
comparing it with the luminaire label
information.
 Make all electrical and grounded
connections in accordance with the National
Electrical Code (NEC) and any applicable
local code requirements.
 All wiring connections should be capped
with UL approved recognized wire
connectors.
WARNING
RISK OF
ELECTR
IC SHOCK
 Allow lamp/fixture to cool before handling.
Do not touch enclosure or light source.
 Follow all manufacturer’s warnings,
recommendations and restrictions for: driver
type, burning position, mounting
locations/methods, replacement and
recycling.
WARNING
RISK OF BURN
 Wear gloves and safety glasses at all times
when removing luminaire from carton,
installing, servicing or performing
maintenance.
 Avoid direct eye exposure to the light source
while it is on.
CAUTION
RISK OF
INJURY
 Keep combustible and other materials that
can burn, away from lamp/lens.
 Do not operate in close proximity to
persons, combustible materials or
substances affected by heat or drying.
CAUTION
RISK OF FIRE

2 | Page
IM-456-A
LED IMPORTANT SAFETY INSTRUCTIONS
Please see product specific installation instructions for additional warnings or any applicable FCC or other regulatory
statements.
Failure to follow any of these instructions could void product warranties. For a complete listing of product Terms and
Conditions, please visit www.acuitybrands.com.
Our Brands Indoor/Outdoor Indoor Lighting Outdoor Lighting Controls
Lithonia Lighting Gotham American Electric Lighting DARK TO LIGHT
Carandini Mark Architectural Lighting Antique Street Lamps Lighting Control & Design
Holophane Peerless Hydrel ROAM
RELOC Renaissance Lighting Tersen Sensor Switch
Winona Lighting Synergy
Acuity Brands Lighting, Inc. assumes no responsibility for claims arising out of improper or careless installation or handling of its products.
ABL LED General Warnings, Form No. 503.203
© 2011 Acuity Brands Lighting, Inc. All rights reserved. 12/01/11
 Never connect components under load.
 Do not mount or support these fixtures in a manner that can cut the outer jacket or damage wire
insulation.
 Unless individual product specifications deem otherwise: Never connect an LED product directly to a
dimmer packs, occupancy sensors, timing devices, or other related control devices. LED fixtures must be
powered directly off a switched circuit.
 Unless individual product specifications deem otherwise: Do not restrict fixture ventilation. Allow for
some volume of airspace around fixture. Avoid covering LED fixtures with insulation, foam, or other
material that will prevent convection or conduction cooling.
 Unless individual product specifications deem otherwise: Do not exceed fixtures maximum ambient
temperature.
 Only use fixture in its intended location.
 Electrostatic Discharge (ESD): ESD can damage LED fixtures. Personal grounding equipment must be
worn during all installation or servicing of the unit.
 Do not touch individual electrical components as this can cause ESD, shorten lamp life, or alter
performance.
 Some components inside the fixture may not be serviceable. In the unlikely event your unit may require
service, stop using the unit immediately and contact an ABL representative for assistance.
 Always read the fixtures complete installation instructions prior to installation for any additional fixture
specific warnings.
CAUTION: RISK OF PRODUCT
DAMAGE

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES SUR LES DEL
 Afin de réduire le risque de blessures ou de mort, ou de dommages au matériel après un incendie, à des décharges
électriques, à la chute de pièces, à des coupures ou à des abrasions ou tout autre risque, il est essentiel de lire toutes les
instructions et tous les avertissements compris dans et sur la boîte de ce matériel et sur toutes les étiquettes.
 Avant d’installer, d’entretenir ou d’effectuer l’entretien de routine de cet équipement, veuillez tenir compte de ces
précautions générales.
 L’installation, les réparations et l’entretien des luminaires ne devraient être effectués que par un électricien diplômé et
qualifié.
 L’entretien des luminaires doit être assuré par des personnes familiarisées avec leur construction et leur utilisation et qui
connaissent tous les risques qu’ils comportent. Il est recommandé d’établir des programmes périodiques d’entretien.
 Il sera occasionnellement nécessaire de nettoyer la partie extérieure du réfracteur ou de la lentille. La fréquence du
nettoyage dépend du niveau de saleté ambiante et du rendement lumineux minimal acceptable pour l’utilisateur. Le
réfracteur/la lentille doit être lavé dans une solution d’eau tiède et avec un détergent ménager doux et non abrasif, puis
rincé à l’eau claire et essuyé. En cas d’accumulation de saletés à l’intérieur de l’ensemble optique, essuyer le réfracteur/la
lentille et le nettoyer comme indiqué ci-dessus, en remplaçant les joints endommagés selon le besoin.
 N’INSTALLER AUCUN PRODUIT EN MAUVAIS ÉTAT! Ce luminaire a été adéquatement emballé, de sorte qu’aucune pièce ne
devrait avoir subi de dommages pendant le transport. Inspecter pour confirmation. Toute pièce endommagée ou brisée
pendant ou après l’assemblage devrait être remplacée.
 Recyclage : Pour tous renseignements sur la manière de recycler les produits électroniques à DEL, visitez le site
www.epa.gov.
 Ces instructions ne prétendent pas couvrir tous les détails ni toutes les variantes de ces appareils ni prévoir toutes les
éventualités pouvant survenir lors de leur installation, leur utilisation et leur entretien. Pour obtenir plus d’informations ou
pour résoudre des problèmes insuffisamment traités par rapport aux besoins de l’acheteur ou du propriétaire, veuillez
soumettre ces questions à Acuity Brands Lighting, Inc.
VEUILLEZ LIRE ET RESPECTER TOUTES LES CONSIGNES DE SÉCURITÉ!
CONSERVER CES INSTRUCTIONS ET LES DONNER AU PROPRIÉTAIRE APRÈS
 Débrancher ou couper l’alimentation avant l’installation
ou l’entretien.
 Vérifier que la tension d’alimentation est adéquate en la
comparant avec les informations sur l’étiquette du
luminaire.
 Effectuer tous les raccordements électriques et de mise
à la terre conformément aux exigences du Code
canadien de l’électricité (CCE) et de tout code local
applicable.
 Tous les raccordements câblés doivent être isolés avec
des capuchons de connexion reconnus et certifiés UL.
AVERTISSEMENT RISQUE DE
DÉCHARGE ÉLECTRIQUE
 Laisser la lampe/fixation refroidir avant de la
manipuler. Ne pas toucher l’enceinte ou la
source de lumière.
 Respecter les avertissements, les
recommandations et les restrictions du
fabriquant, en ce qui concerne notamment :
les lampes pour le circuit d’attaque, la
position de fonctionnement, les
méthodes/endroits de montage, le
remplacement et le recyclage.
AVERTISSEMENT RISQUE DE
BRÛLURE
 Porter des gants et des lunettes de protection à tout
moment pour sortir le luminaire de la boîte, l’installer,
le réparer ou en faire l’entretien.
 Éviter le contact direct des yeux avec la source de
lum
ière l
orsqu’elle est allumée.
MISE EN GARDE RISQUE DE
BLESSURE
 Maintenir toutes matières combustibles ou
susceptibles de brûler à l’écart des lampes et
des optiques.
 Ne pas l’utiliser à proximité des personnes,
des substances ou des matériaux
combustibles affectés par la chaleur ou le
séchage.
MISE EN GARDE RISQUE
D’INCENDIE

4 | Page
IM-456-A
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES SUR LES DEL
 Ne jamais connecter des composants sous charge.
 Ne pas monter ni soutenir ces appareils d’une manière qui pourrait sectionner la gaine extérieure ou
endommager l’isolation de câble.
 À moins que des spécifications particulières au produit ne l’exigent : Ne jamais connecter directement
un produit à DEL sur un gradateur, un détecteur de présence, un temporisateur ni sur aucun autre
appareil de contrôle de ce type. Les appareils DEL doivent être alimentés directement hors d’un circuit à
interrupteur.
 À moins que des spécifications particulières au produit ne l’exigent : Ne pas limiter la ventilation du
luminaire. Laisser un espace libre suffisant autour du luminaire. Éviter de couvrir les luminaires à DEL
avec un isolant, de la mousse ou tout autre matériau pouvant limiter le refroidissement par conduction
ou par convection.
 À moins que des spécifications particulières au produit ne l’exigent : Ne pas dépasser la température
ambiante maximale de service admissible.
 N’utiliser le luminaire qu’à son emplacement prévu.
 Décharge électrostatique (DES) : Une DES peut endommager les luminaires à DEL. Un équipement
personnel de mise à la terre doit être porté lors de tout montage ou de tout entretien de l’unité.
 Ne pas toucher les composants électriques individuels, car cela peut causer une DES, réduire la durée de
vie de la lampe ou altérer ses performances.
 Certains composants internes des luminaires peuvent ne pas être réparables. Dans le cas peu probable
où l’appareil aurait besoin d’une réparation, immédiatement cesser de l’utiliser et faire appel à un
représentant ABL.
 Toujours lire les instructions d’installation complètes des appareils avant l’installation pour les autres
avertissements spécifiques de l’appareil.
ATTENTION : RISQUE
D’ENDOMMAGEMENT DU PRODUIT

HOLOPHANE® Petrolux LED Low Bay Adaptor® Installation and
Wet Location Luminaire Maintenance
Manual
5 | Page
IM-456-A
Figure 1-A
Figure 1-B
Warning - Risk of fire or electric shock. Install this
kit only in luminaires that have the construction
features and dimensions shown in the photographs
and/or drawings and where the input rating of the
retrofit kit does not exceed the input rating of the
luminaire.
Warning - To prevent wiring damage or abrasion, do
not expose wiring to edges of sheet metal or other
sharp objects.
Warning - Do not make or alter any open holes in an
enclosure of wiring or electrical components during
kit installation.
1 Introduction
1.1 Product Description. Luminaire adaptor to mount
PXLW luminaire to previously-installed products.
1.2 Alternate Information Sources.
Holophane
Field Service Department
P.O. Box 3004
Newark, OH 43058-3004
[phone]
2 Installation
2.1 Tools and Materials Required.
TABLE 1. Installation Tools and Materials
DESCRIPTION USE
5/16” socket Shield Bracket Screw
3/8” socket Closure Screw
2.2 Existing Luminaire Removal
2.2.1 Disconnect power to luminaire location.
2.2.2 Remove existing luminaire, keeping mounting
cover in place. Mounting cover must be suitable to
support PXLW luminaire. See table 1 for full mounting
cover compatibility chart.
2.2.3 Ensure existing wiring is undamaged and meets
applicable code requirements.
2.2.4 Inspect existing mounting cover for corrosion,
structural damage, or sealing joint interruption. Clean
sealing joint to ensure a smooth interface surface.
2.2.5 If using PXLW Adaptor full luminaire, go to step 3
2.2.6 If using PXLWAR Adaptor Accessory, remove
PXLW mounting cover and replace with PXLW adaptor.
Ensure adaptor wiring is connected properly to PXLW

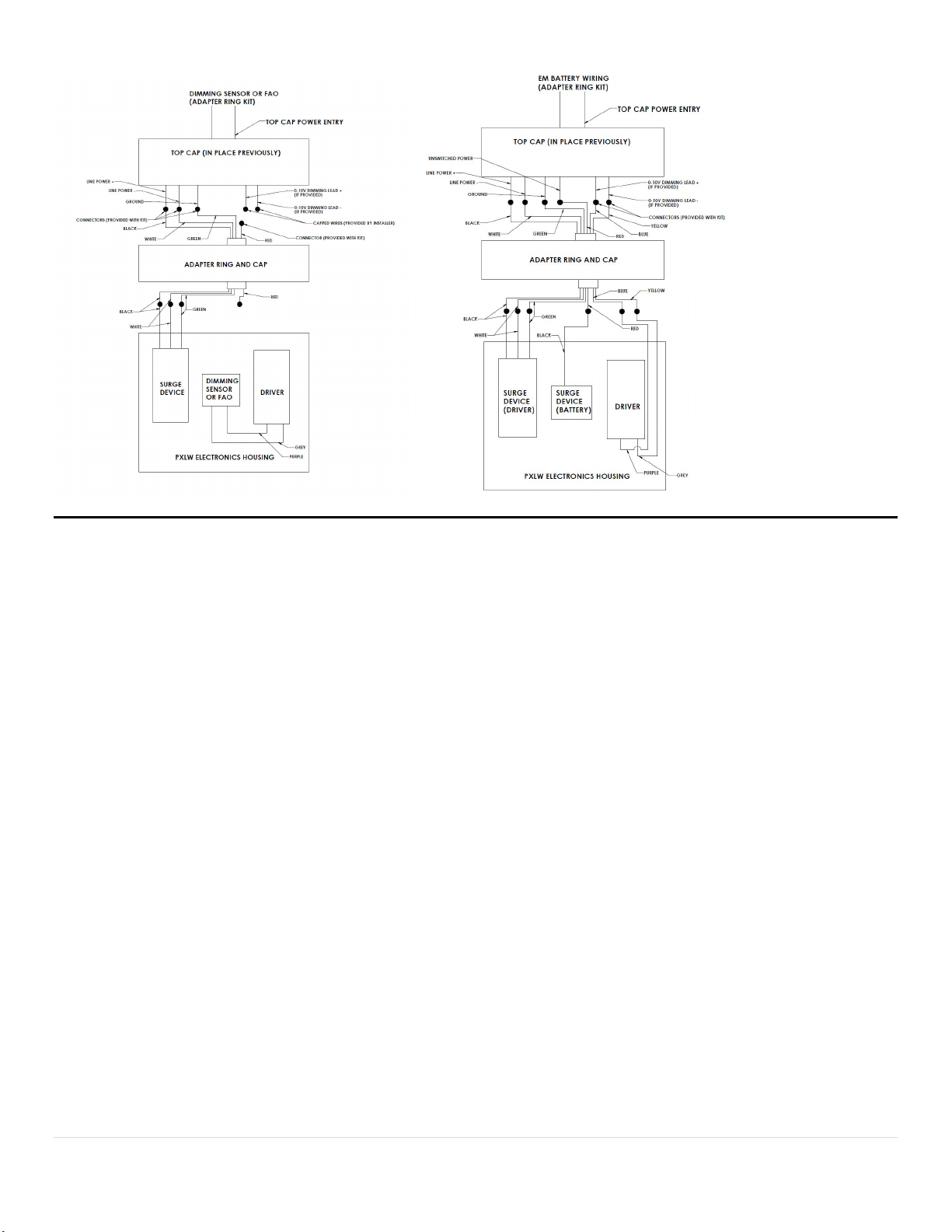

wiring (see below for wiring diagrams). See figure 2 for
illustration of full luminaire and kit components. Torque
closure screw as shown in figure 1A.

6 | Page
IM-456-A

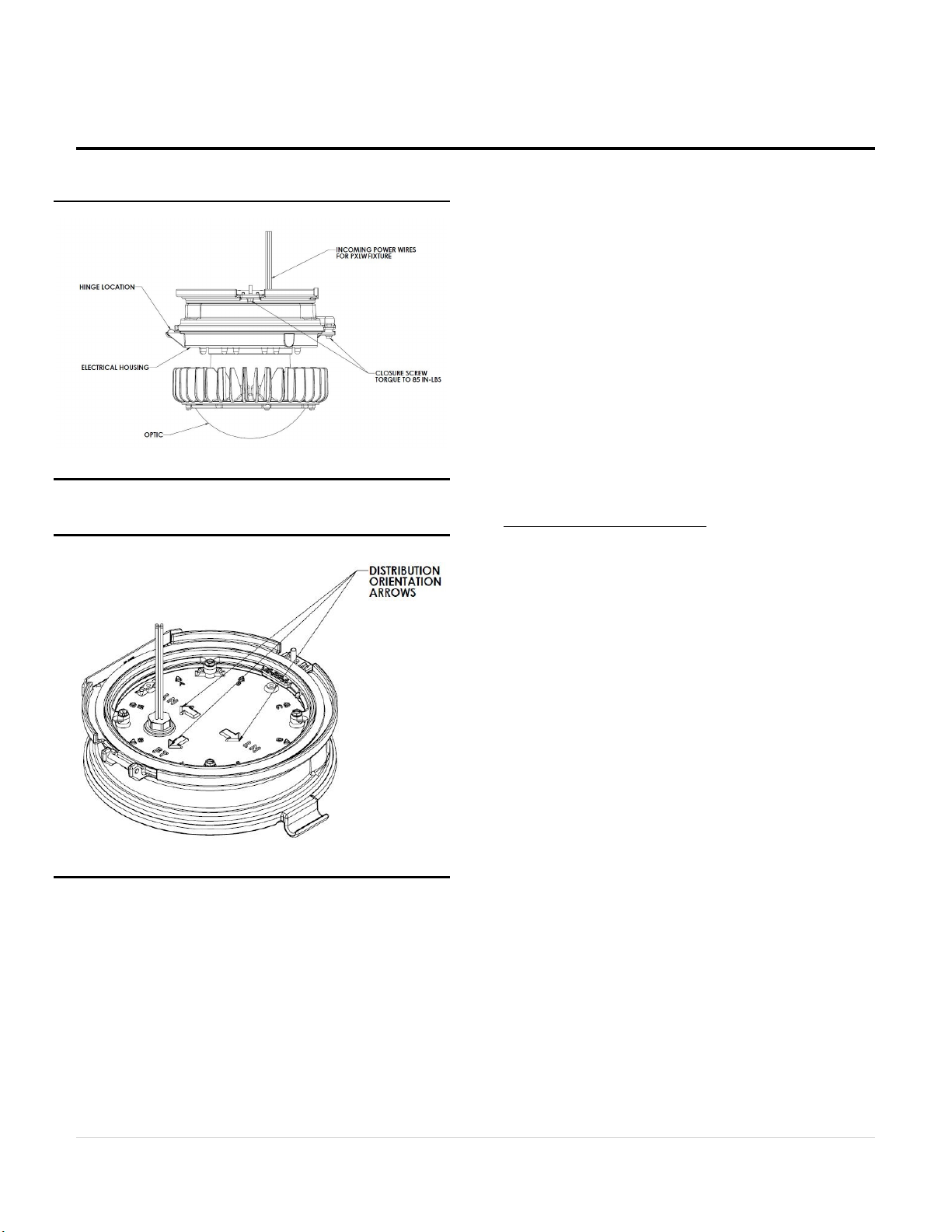

Figure 2 – Full Luminaire and Kit Components
Caution: Electrical Cover and Luminaire Orientation
(Figure 1-B)
The PXLW is provided with asymmetric distributions
when ordered with the Forward Throw (FWD) or Long &
Narrow (ND) distribution. Ensure correct type is being
used for your application. Top of electrical cover is
provided with arrows to indicate orientation of
asymmetric distribution.
Figure 3 – Fixture Mount
Figure 4 – Shield Bracket Removal
3 Luminaire Installation (Figure 3)
3.1 Mounting
3.1.1 If mounting the PXLW luminaire to a mounting
cover that has a wall or stanchion mount, remove the
shield bracket as shown in Fig 4. If the mounting cover
does not include a wall or stanchion mount, keep the
shield bracket in place.
3.1.2 Hang the PXLW luminaire hinge pin on the existing
top cover hook.
3.1.3 Make appropriate supply and ground connections
to the luminaire wires in accordance with local codes
inside PXLW luminaire wiring chamber. Bypass any
existing fuses, fuseholders, or photocells. Use purple
and grey wires on PXLW luminaire to make dimming
connections, if provided. See section 4 for backup
battery option. Cap any leads from PXLW luminaire or
existing wiring that are not in use.
3.1.5 If mounting the PXLW luminaire to a Petrolux
mounting cover (see Table 1 for appropriate PXLW
nomenclature), removing existing mounting cover
gasket.
3.1.6 Close PXLW fixture to existing mounting cover
using closure screw. Ensure wires are not pinched in
sealing surface. Tighten closure screw to torque
specified in Figure 1-A.
3.1.7 Energize luminaire and check for correct operation.
4 Backup Battery Option
4.1 Bring 4 conductor power – 3 conductors switched, 1
conductor un-switched -- into PXLW luminaire wiring
chamber.
4.2 Connect switched power line to white, black, and
green conductors as per electrical code
4.3 Connect un-switched power line to black lead
labeled “UNSWITCHED LINE”

7 | Page
IM-456-A
4.4 Power fixture, ensure emergency test switch shown
in Figure 5 is lit (red/green)

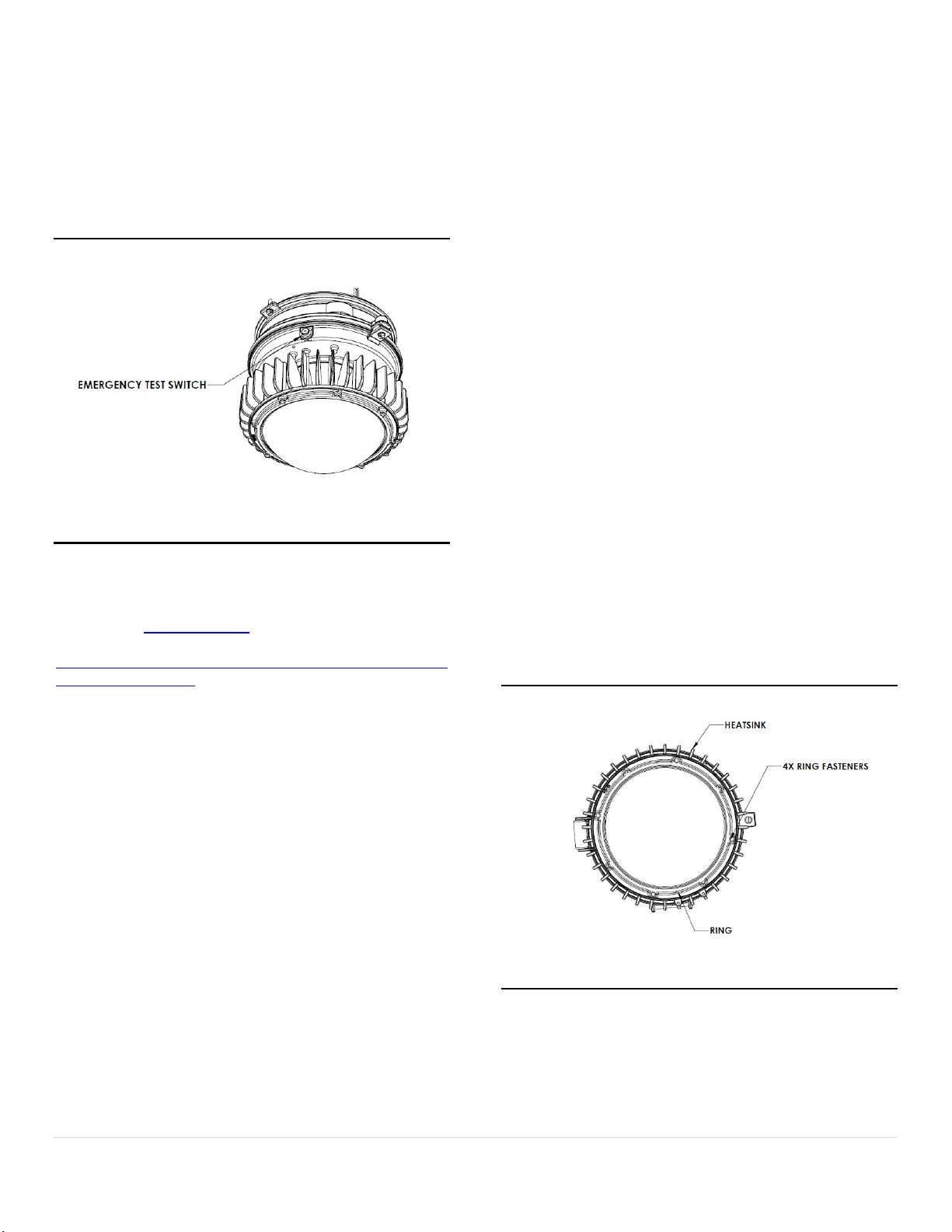

Figure 5 – Emergency Battery Option
5 Blue Tooth Sensor Commissioning
5.1.1 Please refer to Integrated Haleon Sensor Quick-
Start Guide (912-00035-001). Additional information can
be found at:
https://www.acuitybrands.com/products/detail/754371/Se
nsor-Switch/Haleon/
6 Maintenance
6.1 Gasket Joint Surfaces
6.1.1 Check the condition of gaskets and gasket joint
surfaces. Gaskets that show signs of damage or wear
and gasket joint surfaces that have debris may affect
seal integrity.
CONTACT YOUR LOCAL HOLOPHANE
REPRESENTATIVE FOR HOLOPHANE APPROVED
REPLACEMENT PARTS
COMMUNIQUEZ AVEC VOTRE REPRÉSENTANT
HOLOPHANE LOCAL POUR DES PIÈCES DE
RECHANGE APPROUVÉES PAR HOLOPHANE.
6.2 Cleaning
6.2.1 Disconnect power to the unit prior to opening and
performing any maintenance.
6.2.2 Wipe off exterior dirt and debris using a soft clean
cloth. A mild detergent and water may be used if
necessary.
CAUTION
DO NOT USE ABRASIVE CLEANERS ON OPTICAL
SURFACES. THEIR USE MAY RESULT IN THE LOSS
OF OPTICAL EFFICIENCY
MISE EN GARDE
NE PAS UTILISER DE NETTOYANT ABRASIF SUR
DES SURFACES OPTIQUES. LEUR UTILISATION
PEUT ENTRAÎNER UNE PERTE D’EFFICACITÉ
OPTIQUE.
6.3 Optic Replacement (Figure 6)
6.3.1 Disconnect power to the luminaire.
6.3.2 Remove luminaire and set on a work surface for
optic replacement.
6.3.3 Remove the four fasteners holding the ring and
glass optical assembly using a T-20 center pin Torx
driver.
6.3.4 Replace with new optical assembly into heatsink
using the drip edge as a guide. Inspect optical gasket
surface and remove debris that may affect seal integrity.
6.3.5 Partially thread each ring fastener into the heat
sink.
6.3.6 Then drive each ring fastener, one by one, further
down in a sequential pattern until the ring is seated
against the heat sink.
6.3.7 Tighten each ring fastener to between 25 and 35
inch pounds.
Figure 6 – Optic Replacement
6.4 Electrical Component Replacement

8 | Page
IM-456-A
CONTACT YOUR LOCAL HOLOPHANE
REPRESENTATIVE FOR HOLOPHANE APPROVED
REPLACEMENT PARTS
COMMUNIQUEZ AVEC VOTRE REPRÉSENTANT
HOLOPHANE LOCAL POUR DES PIÈCES DE
RECHANGE APPROUVÉES PAR HOLOPHANE.
6.4.1 Disconnect power to the luminaire location before
maintenance. Loosen closure screw and open electrical
housing. See Figure 1-A.
6.4.2 Tag leads before disconnecting.
6.4.3 Replace components using Holophane approved
replacement parts.
6.4.4 Examine the condition of electrical cover gasket
and gasket joint surfaces.
6.4.5 Re-connect electrical components
6.4.6 Close luminaire and tighten closure screw to
torque specified in Figure 1-A.
7 Limited Warranty and Limitation of Liability
The Holophane limited warranty and limitation of liability
is published in the "Terms and Conditions" document at
http://www.holophane.com/.
Acuity Brands Lighting, Inc.
3825 Columbus Rd., Granville, OH 43023
IM-456-A 10/18 ©2018 Acuity Brands Lighting, Inc.
All Rights Reserved.
Visit our web site at www.holophane.com

9 | Page
IM-456-A
Table 1 – Mounting Cover Combability
Fixture
Catalog
Nomenclature Pendant Ceiling Wall Stanchion Universal Quad Mount
Mount
Screw
Type
(See
Figure
8)
Crouse-
Hinds
Champ
ARCH
PXLHARCH
APM2 CM2 TWM2 JM5 N/A QM25
Type 1
APM3 CM3 TWM3 PM5
HPM2
Holophane
PLED II, III
ARPTL/ARPTLLP
PXLHARPTL/
PXLHARPTLLP
PD CD WL SA UN N/A
Type 1
GH CE W ST
P
B, C, D
A
Appleton
Mercmaster
II
ARAPMM2
PXLHARAPMM2
LPA-75 LPC-75 LPWB-75 LPS-125 N/A N/A
Type 2
LPA-100
LPC
-
100 LPWB-100 LPS-150
Appleton
Mercmaster
III
ARAPMM3
PXLHARAPMM3
KPA-75, 100 KPC-75 KPWB-75 KPS-125 N/A N/A
Type 2
KPAF
-
75,
100
KPC
-
100
KPWB
-
100 KPS-150
KPCH
-
75,
100 KPST-125
KPST
-
150
Killark
Certilite
ARKL
PXLHARKL
VMA2B VMX2B VMB2B VMD4B N/A N/A
Type 3
VMA-2 VMX-2 VMB-2 VMD5B
VMA3B VMX3B VMB3B VMS5B
VMA-3 VMX-3 VMB-3
VMC2B VMX6B
VMC-2 VMX7B
VMC3B VMX8B
VMC-3 VMX9B
VMF2B
VMF3B

10 | P a g e
IM-456-A
Figure 7 – Wiring Diagrams

11 | P a g e
IM-456-A

12 | P a g e
IM-456-A
Figure 8 – Mounting Cover Examples
Type 1 Mounting Screw Type 2 Mounting Screw
Type 3 Mounting Screw
