HomeMatic HmIPW-WTH Parts list manual

Installations- und
Bedienungsanleitung
Installation instruction and
operating manual
Wired Wandthermostat mit
Luftfeuchtigkeitssensor
S. 2
Wired Wall Thermostat with
Humidity Sensor
p. 44
HmIPW-WTH

Lieferumfang
Anzahl Bezeichnung
1 Homematic IP Wired Wandthermostat
mit Luftfeuchtigkeitssensor
1 Wechselrahmen
1 Montageplatte
2 Schrauben 3,2 x 15 mm
2 Schrauben 3,2 x 25 mm
1 Bedienungsanleitung
Dokumentation © 2018 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel-
fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
153480 (web)
Version 1.0 (12/2018)

2
1
A
F
C
D
E
B

4
3
G

6
5
H

8
7

7
Inhaltsverzeichnis
1 Hinweise zur Anleitung...................................................9
2 Gefahrenhinweise............................................................9
3 Funktion und Geräteübersicht ....................................12
4 Allgemeine Systeminformationen ..............................14
5 Inbetriebnahme ..............................................................14
5.1 Installationshinweise...........................................................14
5.2 Installation.............................................................................17
5.3 Montage in Mehrfachkombinationen..............................18
5.4 Anlernen ................................................................................19
5.4.1 Anlernen an den Homematic IP Wired
Fußbodenheizungsaktor ...................................... 20
5.4.2 Anlernen an die Zentrale CCU3...........................21
5.4.3 Anlernen an die Homematic IP Cloud per
Wired Access Point................................................ 24
6 Betriebsmodi und Konfiguration.................................26
6.1 Automatikbetrieb .................................................................27
6.2 Manueller Betrieb.................................................................27
6.3 Urlaubsmodus ..................................................................... 28
6.4 Bediensperre........................................................................ 29
6.5 Programmierung der Heizprofile .................................... 30
6.5.1 Heizen oder Kühlen............................................... 30
6.5.2 Heizprofilnummer ..................................................31
6.5.3 Heizprofil ................................................................. 34
6.5.4 Optimum-Start-/Stop-Funktion ......................... 35
6.6 Datum und Uhrzeit............................................................. 35
6.7 Oset-Temperatur.............................................................. 36

8
6.8 Auswahl der gewünschten Temperaturanzeige........... 36
6.9 Konfiguration des Fußbodenheizungsaktors.................37
6.10 Verbindungstest .................................................................. 38
7 Bedienung........................................................................38
8 Fehlercodes und Blinkfolgen.......................................39
9 Wiederherstellung der Werkseinstellungen..............41
10 Wartung und Reinigung................................................41
11 Technische Daten ..........................................................42

9
Hinweise zur Anleitung
1 Hinweise zur Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home-
matic IP Wired Gerät in Betrieb nehmen. Bewahren Sie
die Anleitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung über-
lassen, übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung!
Hier wird auf eine Gefahr hingewiesen.
Hinweis. Dieser Abschnitt enthält zusätzliche
wichtige Informationen.
2 Gefahrenhinweise
Önen Sie das Gerät nicht. Es enthält keine durch
den Anwender zu wartenden Teile. Lassen Sie das
Gerät im Fehlerfall von einer Fachkraft prüfen.
Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verän-
dern des Geräts nicht gestattet.

10
Gefahrenhinweise
Verwenden Sie das Gerät nicht, wenn es von au-
ßen erkennbare Schäden, z. B. am Gehäuse, an
Bedienelementen oder an den Anschlussbuchsen
ausweist. Lassen Sie das Gerät im Zweifelsfall von
einer Fachkraft prüfen.
Betreiben Sie das Gerät nur in trockener sowie
staubfreier Umgebung, setzen Sie es keinem Ein-
fluss von Feuchtigkeit, Vibrationen, ständiger
Sonnen- oder anderer Wärmeeinstrahlung, Kälte
und keinen mechanischen Belastungen aus.
Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das Verpa-
ckungsmaterial nicht achtlos liegen. Plastikfolien/
-tüten, Styroporteile etc. können für Kinder zu
einem gefährlichen Spielzeug werden.
Bei Sach- oder Personenschäden, die durch un-
sachgemäße Handhabung oder Nichtbeachten
der Gefahrenhinweise verursacht werden, über-
nehmen wir keine Haftung. In solchen Fällen er-
lischt jeder Gewährleistungsanspruch! Für Folge-
schäden übernehmen wir keine Haftung!
Beachten Sie beim Anschluss an die Geräteklem-
men die hierfür zulässigen Leitungen und Lei-
tungsquerschnitte.

11
Gefahrenhinweise
Das Gerät ist Teil der Gebäudeinstallation. Bei der
Planung und Errichtung sind die einschlägigen
Normen und Richtlinien des Landes zu beachten.
Das Gerät ist ausschließlich für den Betrieb am
Homematic IP Wired Bus vorgesehen. Der
Homematic IP Wired Bus ist ein SELV-Stromkreis.
Eine gemeinsame Führung der Netzspannung
und des Homematic IP Wired Bus in Installations-
oder Verteilerdosen ist nicht zulässig. Die not-
wendige Isolation einer Netzspannung der Haus-
installation zum Homematic IP Wired Bus ist
immer einzuhalten. Bei Nichtbeachtung der Ins-
tallationshinweise können Brand oder andere
Gefahren entstehen.
Das Gerät darf nur für ortsfeste Installationen ver-
wendet werden. Das Gerät ist sicher innerhalb
einer festen Installation zu fixieren.
Beachten Sie die Installationsvorschriften für Ins-
tallationen in Verteilersystemen (DIN VDE 0100-
410).
Das Gerät ist nur für den Einsatz in Wohnberei-
chen, Geschäfts- und Gewerbebereichen sowie
in Kleinbetrieben bestimmt.

12
Funktion und Geräteübersicht
Jeder andere Einsatz, als der in dieser Bedie-
nungsanleitung beschriebene, ist nicht bestim-
mungsgemäß und führt zu Gewährleistungs- und
Haftungsausschluss.
3 Funktion und Geräteübersicht
Mit dem Homematic IP Wired Wandthermostat können Sie
Ihre Fußbodenheizung in Verbindung mit Homematic IP
Fußbodenheizungsaktoren zeitgesteuert regulieren und
Heizphasen auf Ihre individuellen Bedürfnisse anpassen.
Der Wandthermostat misst die Temperatur und Luft-
feuchtigkeit im Raum und gibt diese zyklisch an den Fuß-
bodenheizungsaktor weiter, so dass die Raumtemperatur
exakt geregelt werden kann.

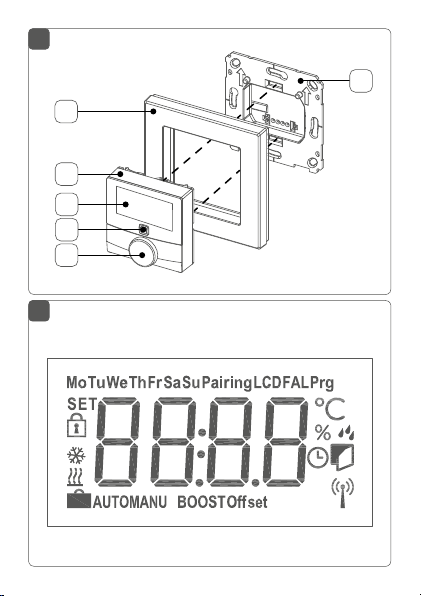

Geräteübersicht (s. Abbildung 1):
(A) Wechselrahmen
(B) Elektronikeinheit (Thermostat)
(C) Display
(D) Systemtaste (Anlerntaste und LED)
(E) Stellrad
(F) Montageplatte

13
Funktion und Geräteübersicht

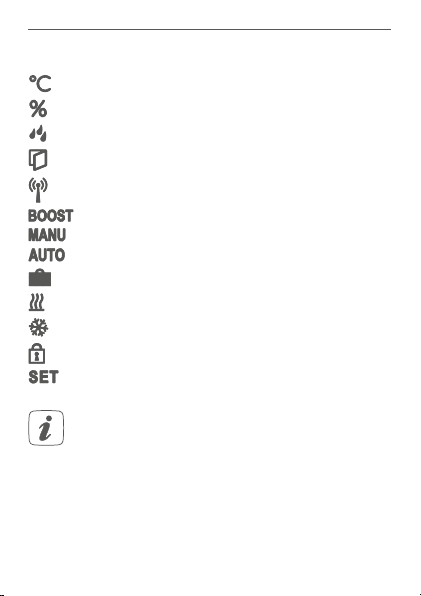

Displayübersicht (s. Abbildung 2):
Soll-/Ist-Temperatur
Luftfeuchtigkeit
Warnung für Betauung
Fenster-auf-Symbol
Funkübertragung
Boost-Funktion
Manueller Betrieb
Automatikbetrieb
Urlaubsmodus
Heizen
Kühlen
Bediensperre
Soll-Temperatur
Alle weiteren Symbole finden Sie im Kapitel „6
Betriebsmodi und Konfiguration“ auf Seite 26.

14
Allgemeine Systeminformationen
4 Allgemeine Systeminformationen
Dieses Gerät ist Teil des Homematic IP Smart-Home-Sys-
tems und kommuniziert über das HomematicIP Protokoll.
Sie haben die Möglichkeit, alle Geräte des Systems komfor-
tabel und individuell über die Bedienoberfläche der Zent-
rale CCU3 oder flexibel per Smartphone über die Home-
maticIP App in Verbindung mit der Homematic IP Cloud
zu konfigurieren. Welcher Funktionsumfang sich innerhalb
des Systems im Zusammenspiel mit weiteren Komponen-
ten ergibt, entnehmen Sie bitte dem HomematicIP Wired
Systemhandbuch. Alle technischen Dokumente und Up-
dates finden Sie stets aktuell unter www.eQ-3.de.
5 Inbetriebnahme
5.1 Installationshinweise
Da der Bus vom Homematic IP Wired Access
Point (HmIPW-DRAP) gespeist wird, müssen Sie
für die Spannungsversorgung des Geräts zu-
nächst einen Homematic IP Wired Access Point
(HmIPW-DRAP) in Betrieb nehmen.
Bitte notieren Sie sich vor der Installation die auf
dem Gerät angebrachte Gerätenummer (SGTIN)
und den Verwendungszweck, damit Sie das Gerät
im Nachhinein leichter zuordnen können. Alter-
nativ steht die Gerätenummer auch auf dem bei-
liegenden QR-Code-Aufkleber.

15
Inbetriebnahme
Beachten Sie die auf dem Gerät angegebene Ab-
isolierlänge der anzuschließenden Leiter.
Beachten Sie bei der Installation die Gefahrenhin-
weise gemäß „2 Gefahrenhinweise“ auf Seite 9.
Hinweis! Installation nur durch Personen mit
einschlägigen elektrotechnischen Kenntnissen
und Erfahrungen!*
Durch eine unsachgemäße Installation gefährden Sie
• Ihr eigenes Leben;
• das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie
schwere Sachschäden, z. B. durch Brand. Es droht für Sie
die persönliche Haftung bei Personen- und Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!
*Erforderliche Fachkenntnisse für die Installation:
Für die Installation sind insbesondere folgende Fachkenntnisse er-
forderlich:
• Die anzuwendenden „5 Sicherheitsregeln“:
Freischalten; gegen Wiedereinschalten sichern;
Spannungsfreiheit feststellen; Erden und Kurzschließen;
benachbarte, unter Spannung stehende Teile abdecken
oder abschranken;
• Auswahl des geeigneten Werkzeuges, der Messgeräte
und ggf. der persönlichen Schutzausrüstung;
• Auswertung der Messergebnisse;
• Auswahl des Elektroinstallationsmaterials zur Sicherstel-

16
Inbetriebnahme
lung der Abschaltbedingungen;
• IP-Schutzarten;
• Einbau des Elektroinstallationsmaterials;
• Art des Versorgungsnetzes (TN-System, IT-System,
TT-System) und die daraus folgenden Anschlussbedin-
gungen (klassische Nullung, Schutzerdung, erforderliche
Zusatzmaßnahmen etc.).
Zugelassene Leitungsquerschnitte zum Anschluss an den
Wandthermostat sind:
Starre Leitung: 0,12-0,50 mm2
Aus Gründen der elektrischen Sicherheit dürfen
zum Anschluss des Homematic IP Wired Bus aus-
schließlich folgende Leitungen eingesetzt werden:
• Fernmeldeleitung J-Y(ST)Y mit 2 x 2 x 0,8
(= 0,5mm²) oder 4 x 2 x 0,8 (= 0,5 mm²),
geschirmt, TP
• Ethernet-Verlegekabel S/FUTP, Typ Cat5e oder
höher mit 2 x 2 x AWG22 (= 0,34 mm²) oder
4x2 x AWG22 (= 0,34 mm²), geschirmt, TP
Der Schirm (Begleitdraht) muss am Busanschluss
des Wired Access Points (HmIPW-DRAP) auf “–“
(= Masse) aufgelegt werden. Am Wandthermostat
darf der Schirm nicht aufgelegt werden.

17
Inbetriebnahme
5.2 Installation
Der Bus wird vom Homematic IP Wired Access
Point (HmIPW-DRAP) gespeist. Weitere Informa-
tionen dazu können Sie der Bedienungsanleitung
des Wired Access Points entnehmen.
Für die Installation gehen Sie wie folgt vor:

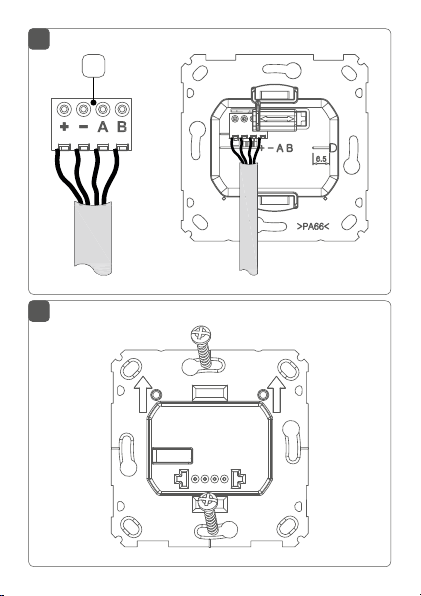

• Schließen Sie den Homematic IP Wired Bus an
die Busanschlussklemmen (G) an (s. Abbildung 3).
Zum Anschließen und Lösen der einzelnen Adern
betätigen sie den orangen Betätigungsdrücker
mit Hilfe eines kleinen Schraubendrehers.
• Setzen Sie die Montageplatte (F) in die Unter-
putzdose und befestigen Sie diese anschließend
mittels der mitgelieferten Schrauben an der Un-
terputzdose (s. Abbildung 4).
• Setzen Sie den Rahmen Ihrer vorhandenen Schal-
terserie oder den mitgelieferten Wechselrahmen
(A) auf die Montageplatte auf (s. Abbildung 5).

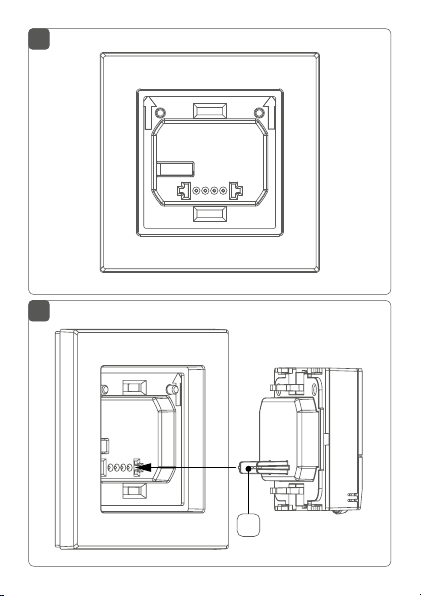

• Setzen Sie die Elektronikeinheit (B) des Wand-
thermostats in den Rahmen ein, indem Sie die
Verbindungsstifte (H) in die dafür vorgesehene
Halterung der Montageplatte vollständig einras-
ten (s. Abbildung 6+7).

18
Inbetriebnahme
5.3 Montage in Mehrfachkombinationen
Sie können den Wandthermostat sowohl mit dem mitge-
lieferten Rahmen (A), als auch mit Rahmen anderer Her-
steller verwenden oder die Elektronikeinheit (B) in einen
Mehrfachrahmen integrieren. Bei der Montage in Mehr-
fachkombinationen ist darauf zu achten, dass die Mon-
tageplatte des Wandthermostats bündig neben bereits
befestigte Montageplatten/Tragringen angebracht und
daran ausgerichtet wird. Die Rahmen folgender Hersteller
können verwendet werden:
Hersteller Rahmen
Berker S.1, B.1, B.3, B.7
Busch Jaeger
carat*, future linear*, solo*, Busch-
axcent*, Busch-dynasty*, balance SI
ELSO Joy
GIRA Standard 55, E2, E22, Event, Esprit,
ClassiX, E3
merten
1-M, Atelier-M, M-Smart, M-Arc,
M-Star, M-Plan, M-Pure, System An-
tik*, System Fläche*, System Design*
JUNG A 500, AS 500, A plus, A creation
Kopp Athenis
*mit 55er-Zwischenrahmen des Herstellers

19
Inbetriebnahme
5.4 Anlernen
Bitte lesen Sie diesen Abschnitt erst vollständig,
bevor Sie mit dem Anlernen beginnen.
Detaillierte Informationen zu den Einrichtungs-
und Steuerungsmöglichkeiten entnehmen Sie
bitte dem Homematic IP Wired Systemhandbuch.
Damit der Wandthermostat in Ihr System integriert wer-
den und mit anderen Geräten kommunizieren kann, muss
er zunächst angelernt werden. Sie haben folgende Ein-
richtungs- und Steuerungsmöglichkeiten für
den Wand-
thermostat:
Direktes Anlernen
Sie können den Wandthermostat
direkt an den Wi-
red
Fußbodenheizungsaktor anlernen. Die Konfigu-
ration erfolgt dann direkt über den Wandthermos-
tat (s. „5.4.1 Anlernen an den Homematic IP Wired
Fußbodenheizungsaktor“ auf Seite 20).
Anlernen an die Zentrale CCU3
Für eine lokale, softwarebasierte Konfiguration und Steu-
erung per PC haben Sie die Möglichkeit, den Wandther-
mostat an die Zentrale CCU3 anzulernen und in umfang-
reichen Programmen zu nutzen (s. „5.4.2 Anlernen an die
Zentrale CCU3“ auf Seite 21).

20
Inbetriebnahme
Anlernen an die Homematic IP Cloud
Für eine flexible Steuerung per kostenloser Smartphone-
App können Sie den Wandthermostat
an die Homema-
tic IP Cloud anlernen (s. „5.4.3 Anlernen an die Home-
matic IP Cloud per Wired Access Point“ auf Seite 24).
Dabei ist es möglich, die Wired Geräte
• per Smartphone-App über den Homematic IP
Wired Access Point (HmIPW-DRAP) zu steuern
oder
• mit Homematic IP Funk-Komponenten über den
Homematic IP Access Point (HmIP-HAP) zu kom-
binieren.
5.4.1 Anlernen an den Homematic IP Wired
Fußbodenheizungsaktor
Sie können den Anlernvorgang durch erneute
kurze Betätigung der Systemtaste (D) abbrechen.
Dies wird durch ein rotes Aufleuchten der LED (D)
bestätigt.
Wenn kein Anlernen erfolgt, wird der Anlernmo-
dus automatisch nach 30 Sekunden beendet.
Wenn Sie den Wandthermostat an einen Homematic IP
Wired Fußbodenheizungsaktor anlernen möchten, müs-
sen die beiden zu verknüpfenden Geräte in den Anlern-
modus gebracht werden. Dafür gehen Sie wie folgt vor:
• Wählen Sie am Fußbodenheizungsaktor den
