Honeywell TrueDRY DR90-AP User manual

D
C
A
B
F
G1
G2
E
TrueDRY™ DR90 除湿器(1台)
10英寸管端转接口 (10-in. duct collar) (2个)
6英寸管端转接口 (6-in. duct collar) (1个)
MERV 11 过滤器 (Filter) (1个)
滤网前磁贴门 Filter Door (2个)
专业安装指南 Installation Guide
TruelAQ 室内空气质量控制装置
H8908 机械式湿度控制器 (Manual Dehumidistat)
安装TrueDRYDR90-AP除湿器所需工具
Tools required to install TrueDRY DR90-AP
3/8英寸六角扳手 (3/8-in. hex drive)
T25梅花改锥 (T25 TORX drive)
钻或切管工具 (Drill or duct cutting tool)
剥线钳/断线钳 (Wire stripper/cutter)
剪刀或壁纸刀 （Scissors or utility knife)
标准螺丝刀 （Standard screwdriver）
管道胶带 （Duct tape）
10英寸圆形风管和管端转接口（10-in. round duct and
starter collar）
3/4英寸NPT外螺纹排水管接头（3/4-in. male NPT to
drain line adaptor (1/2-in. Dia. ）recommended)
1/2英寸直径排水管(1/2-in. diameter drain line (8 ft.))
1/2英寸排水管夹 (1/2-in. drain clamps (2))
可选安装工具 (Tool Options)
1/2英寸管径存水弯(需按当地规范要求购买)1/2-in.
drain p-trap (may be required by local code)
排水盘 (Drain pan)
浮子开关或水位传感器 (Float switch or water
sensor)
另售可选操控装置 (OPTIONAL CONTROLS SOLD SEPARATELY)
TrueDRY™ DR90-AP
装箱内容包括
INCLUDED IN THIS BOX
G
F
E
A
B C D
50077470-001
G2G1
PROFESSIONAL INSTALLATION GUIDE
专业安装指南
D
C
A
B
F
G1
G2
E
TrueDRY™DR90 除湿器(1台)
10英寸管端转接口 (10-in.duct collar) (2个)
6英寸管端转接口 (6-in.duct collar) (1个)
MERV11 过滤器 (Filter) (1个)
滤网前磁贴门 FilterDoor (2 个)
专业安装指南 Installation Guide
TruelAQ室内空气质量控制装置
H8908 机械式湿度控制器 (ManualDehumidistat)
安装TrueDRYDR90-AP除湿器所需工具
Toolsrequired to install TrueDRYDR90-AP
3/8英寸六角扳手 (3/8-in.hex drive)
T25梅花改锥 (T25 TORX drive)
钻或切管工具 (Drill or duct cutting tool)
剥线钳/断线钳 (Wire stripper/cutter)
剪刀或壁纸刀 （Scissors or utilityknife)
标准螺丝刀 （Standard screwdriver）
管道胶带 （Ducttape）
10英寸圆形风管和管端转接口（10-in.roundduct and
starter collar）
3/4英寸NPT外螺纹排水管接头（3/4-in.male NPT to
drainline adaptor (1/2-in. Dia. ）recommended)
1/2英寸直径排水管(1/2-in.diameter drain line (8 ft.))
1/2英寸排水管夹 (1/2-in.drain clamps (2))
可选安装工具 (Tool Options)
1/2英寸管径存水弯(需按当地规范要求购买)1/2-in.
drainp-trap (may be required by local code)
排水盘 (Drainpan)
浮子开关或水位传感器 (Floatswitch or water
sensor)
另售可选操控装置 (OPTIONAL CONTROLS SOLD SEPARATELY)
TrueDRY™ DR90-AP
装箱内容包括
INCLUDED IN THIS BOX
G
F
E
A
B C D
50077470-001
G2G1
D
C
A1
B
F
G1
G2
E
TrueDRY™DR90(1)
10-in.ductcollar(2)
6-in.ductcollar(1)
MERV11Filter(1)
FilterDoor(2)
InstallationGuide
TruelAQ
H8908ManualDehumidistat
ToolsrequiredtoinstallTrueDRYDR90-AP
3/8-in.hexdrive
T25TORXdrive
Drillorductcuttingtool
Wirestripper/cutter
Scissorsorutilityknife
Standardscrewdriver
T25Torxscrewdriver
Ducttape
10-in.roundductandstartercollar
3/4-in.maleNPTtodrainlineadaptor(1/2-in.Dia.
recommended)
1/2-in.diameterdrainline(8ft.)
1/2-in.drainclamps(2)
Options
1/2-in.drainp-trap(mayberequiredbylocalcode)
Drainpan
Floatswitchorwatersensor
PROFESSIONALINSTALLATIONGUIDE
OPTIONALCONTROLSSOLDSEPARATELY
TrueDRY™DR90-AP
INCLUDEDINTHISBOX
G
F
E
A1
B C D
50077470-001
G
2
G
1
D
C
A1
A2
B
F
G1
G2
G3
G4
E
TrueDRY™DR90(1)or
TrueDRY™(1)
10-in.ductcollar(2)
6-in.ductcollar(1)
MERV11Filter(1)
FilterDoor(2)
InstallationGuide
PrestigeComfortSystem(RedLINK™Wireless)
TruelAQ
H8908ManualDehumidistat
VisionPROIAQcontrol
ToolsrequiredtoinstallTrueDRYDR90-AP
3/8-in.hexdrive
Drillorductcuttingtool
Wirestripper/cutter
Scissorsorutilityknife
Standardscrewdriver
T25Torxscrewdriver
Ducttape
10-in.roundductandstartercollar
3/4-in.maleNPTtodrainlineadaptor(1/2-in.Dia.
recommended)
1/2-in.diameterdrainline(8ft.)
1/2-in.drainclamps(2)
Options
1/2-in.drainp-trap(mayberequiredbylocalcode)
Drainpan
Floatswitchorwatersensor
PROFESSIONALINSTALLATIONGUIDE
GUIDED’INSTALLATIONPROFESSIONNELLE
GUÍADEINSTALACIÓNPROFESIONAL
OPTIONALCONTROLSSOLDSEPARATELY
TrueDRY™DR90/DR120
INCLUDEDINTHISBOX
G
F
E
A1A2BC
D
69-2690EFS-02
G4G3G2G1
PROFESSIONAL INSTALLATION GUIDE
专业安装指南

Installation Checklist
Included in This Box
A TrueDRY™ DR90-AP
B 10-in. duct collar (2)
C 6-in. duct collar (1)
D MERV 11 Filter (1)
E Filter Door (2)
F Installation Guide
Control Options (Sold separately)
G1
G2
True IAQ
H8908 Manual Dehumidistat
Tools Required (Not Supplied)
•
•T25 TORX screwdriver
3/8-in. hex drive
•Drill or duct cutting tool
•Wire stripper/cutter
•Scissors or utility knife
•Standard screwdriver
•
•Duct tape
•10-in. round duct and starter
collar
•18-22 gauge, 5 band thermostat
wire
•1/2-in. diameter drain line (8 ft.)
•1/2-in. drain clamps (2)
• 3/4-in. male NPT to drain
line adaptor (1/2-in. Dia.
recommended)
Options
• 1/2-in. drain p-trap (may be
required by local code)
• Drain pan
•Float switch or water sensor
Warning: Installation must be
performed by a service
technician and must comply with
local codes.
Remove power to the device
before installing or servicing the
device.
Failure to connect the device
according to these instructions
may result in damage to the
device or the controls.
INSTALLATION INSTRUCTIONS
BEGIN ON PAGE 1
A
B
C
D
E
F
G1
G2
安装检查清单
警告：除湿器的安装必须由专业的
维修技术人员完成，且必须遵守当
地法规的要求。
安装说明
由第1页开始
可选安装工具
1/2 英寸管径存水弯 (可能为当地法
规所要求)
排水盘
浮子开关或水位传感器
装箱内容包括
TrueDRY™ DR90-AP 除湿器 (1)
6 英寸管端转接口 (1)
过滤网磁贴门 (2)
10 英寸管端转接口 (2)
MERV 11 过滤器 (1)
安装指南
可选控制装置 另售
TrueIAQ室内空气质量控制装置
H8908 机械式湿度控制器
安装除湿器所需工具(不提供)
3/8 英寸六角扳手
钻或切管工具
剥线钳/断线钳
剪刀/壁纸刀
标准螺丝刀
管道胶带
10英寸圆形风管和管端转接口
18-22 号, 5 芯操控装置连接线
1/2 英寸直径排水管 (8 英尺长)
1/2 英寸排水管夹 (2枚)
3/4英寸NPT外螺纹排水管接头(建
议1/2英寸直径）
T-25 梅花改锥
在安装或维修设备前，请先断开设
备的电源。
如果不遵循这些说明连接设备，可
能导致设备或操控装置损坏。

TrueDRY™ DR90-AP 除湿器
Read and save these instructions.
?
1
关于您新购置的除湿器
关于TrueDRY DR90-AP 除湿器
可选操控装置
. . . . . . . . . . . . . . . . 2
DR90-AP 技术规格 . . . . . . . . . . . . . . . . . . . . . . . . . 4
安装须知
按照您的应用需求进行安装

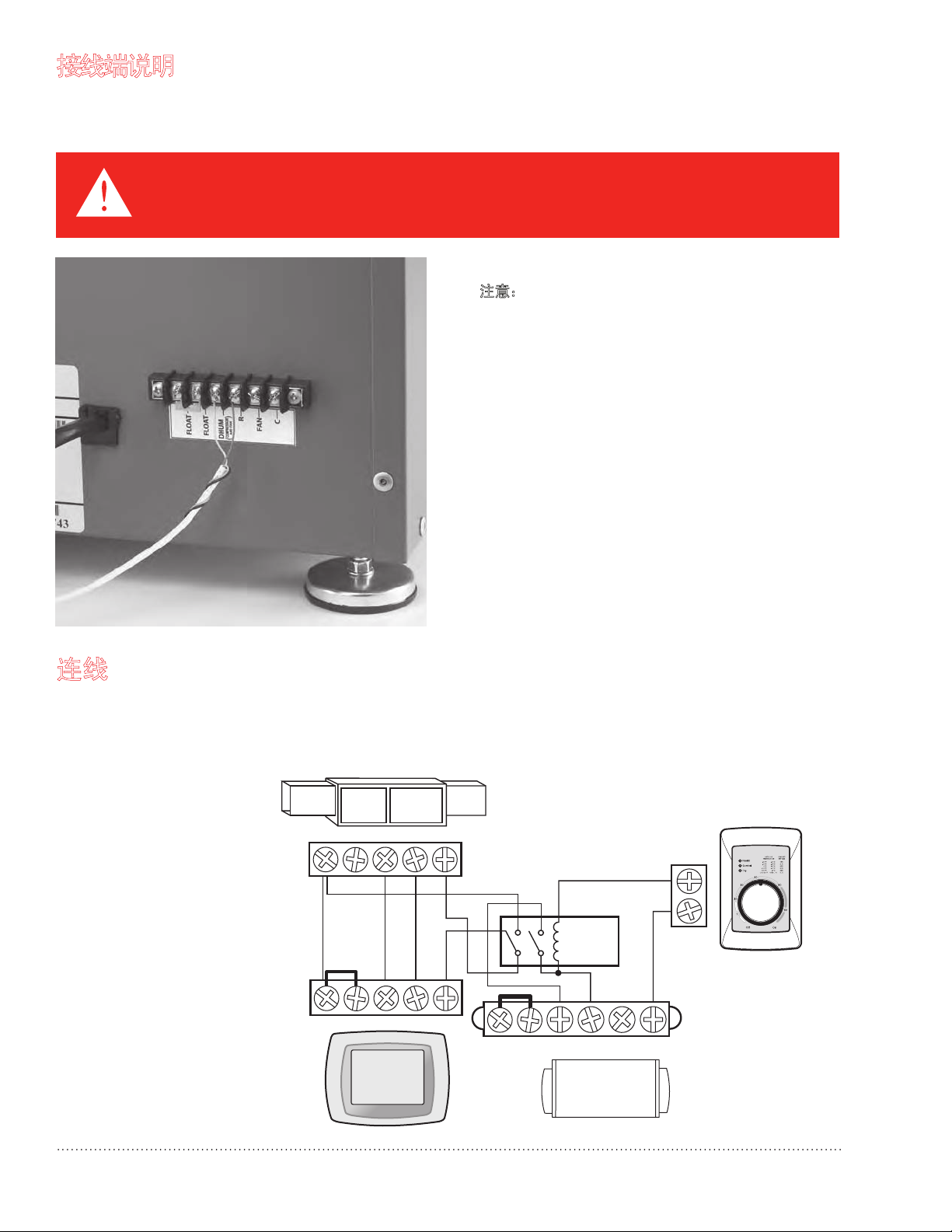

接线端说明
连线
校验
维护与保养
清洗
水平或顶部出风口位置改装 10
技术说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
故障诊断 14
零部件清单 18
五年有限质量保证 19
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
. . . . . . . . . . . . . . . . . . . 5
管道装配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
9
9
• TrueDRY™ DR90-AP 除湿器专为室内设计，请避开雨洪的影响安装。
•请在安装设备时为前部的面板留出一定的空间，以便进行维修和维护。
•排出气体应避免朝向人体，或朝向有水区域上方。
•如果在水池区域或温泉附件使用除湿器，请确保设备不会坠入水中或被水喷溅，并且确认设备已经连接了接地
故障断路器(GFI)插座。
•为了确保安静运行，请不要将设备直接放置在居住空间的支撑结构上。
•如果要将设备安装于一处居住空间的上方,或安装于一处谁泄露可能造成损坏的空间上方,则请务必在设备下方
安放一个排水盘。
您需要帮助吗？如需获得该产品的服务支持，请访问 ，或致电
霍尼韦尔客户服务免费热线1-800-468-1502
http://yourhome.honeywell.com
® 美国注册商标。专利未决。© 2010霍尼韦尔国际公司版权所有，并保留所有权利。
TrueDRY™ DR90-AP 除湿系统 50077470-001

TrueDry DR90-AP Dehumidification System 50077470-001
2
00159095808570756065505540453035202510150
001 4418312316210215110117014011019979593919
59 631031421811411
0117014011018969493919098878
09 221711311901601201001896959391909887868584838
58 801501201997959391909988
878685848382818089787
08 199888786868583828181808979787777767574737
57 0897978787777767675757474737372727
17079696
07 271717171717070707969686867676666656564646
空气体感
湿气与热度的共同作用对人体炎热感觉的影响
例如：在90华氏度的空气下，如果相对湿度为50％，人体感觉会高达96华氏度！
相对湿度（百分比）
极度危险
格外注意
注意
危险
空气温度（华氏度）
资料来源：R.G Steadman提出的温度-湿度指数，应用气象学报，1979年7月
关于 TrueDRY™ DR90-AP 除湿器
凭借其高性能和高效率，霍尼韦尔 TrueDRY DR90-AP 除湿器能够确保您家中的空气湿度保持在适当的水平。
优势
•每天能从室内空气中吸除多达92品脱(43.5升)的水分
•内置有湿度控制功能，无需额外连接控制器，通电即
可使用。连接可选外部控制器可实现集中式管道控制
•能源之星认证
保持理想的湿度
露点和相对湿度(RH)会影响人体对热的感知程度。较高的湿度水
平会使人体感觉比实际温度更热一些。如果相对湿度维持在适当水平，
那么您的制冷设备就可以减少工作，因为空气去除湿气后同样令人感
到凉爽。
基于年平均温度统计，ASHRAE*
专家将相对湿度40-60%定义为理想湿
度范围。当室内相对湿度超过60%时，
居住空间会更容易滋生真菌和细菌。
TrueDRY DR90-AP 除湿器能够
常年确保居住空间的湿度不会过高。
*American Society of Heating,
Refrigerating and Air Conditioning
Engineers 美国采暖、制冷和空调工
程师学会(ASHRAE).
MCR24780
0 10 20 30 40 50 60 70 80 90 100
最佳区域
细菌
病毒
真菌
螨虫
呼吸道传染
过敏性鼻炎
及哮喘
化学相互反应
臭氧产生
美国采暖、制冷和空调工程师学会(ASHRAE)
所推荐的冬季设计水平

100-07477005metsySnoitacifidimuheDPA-09RDyrDeurT 3
可选操控装置
TrueDRY™ DR90-AP 除湿器可以与下列外部操控装置配合使用：
TrueIAQ 数字化控制装置 (DG115EZIAQ)
• 自动调节保持理想湿度。
• 显示室外温度和湿度的传感器。
• 显示实际和适宜湿度设置。
• 先进的通风方案，包括节能运行和极端条件下关机功能。
• 维修养护及服务提醒功能。
• 对其它室内空气品质管理设备进行控制。
机械式湿度控制装置 (H8908DSPST) 和自动通风控制装置 (W8150A1001)
• 带有直观舒适度设置的手动湿度控制。
• 集成的湿度图，能够在变化的户外条件下进行精确控制。
• 控制装置，或进行持续运行。
• 满足美国采暖、制冷和空调工程师学会标准的自动W8150通风。

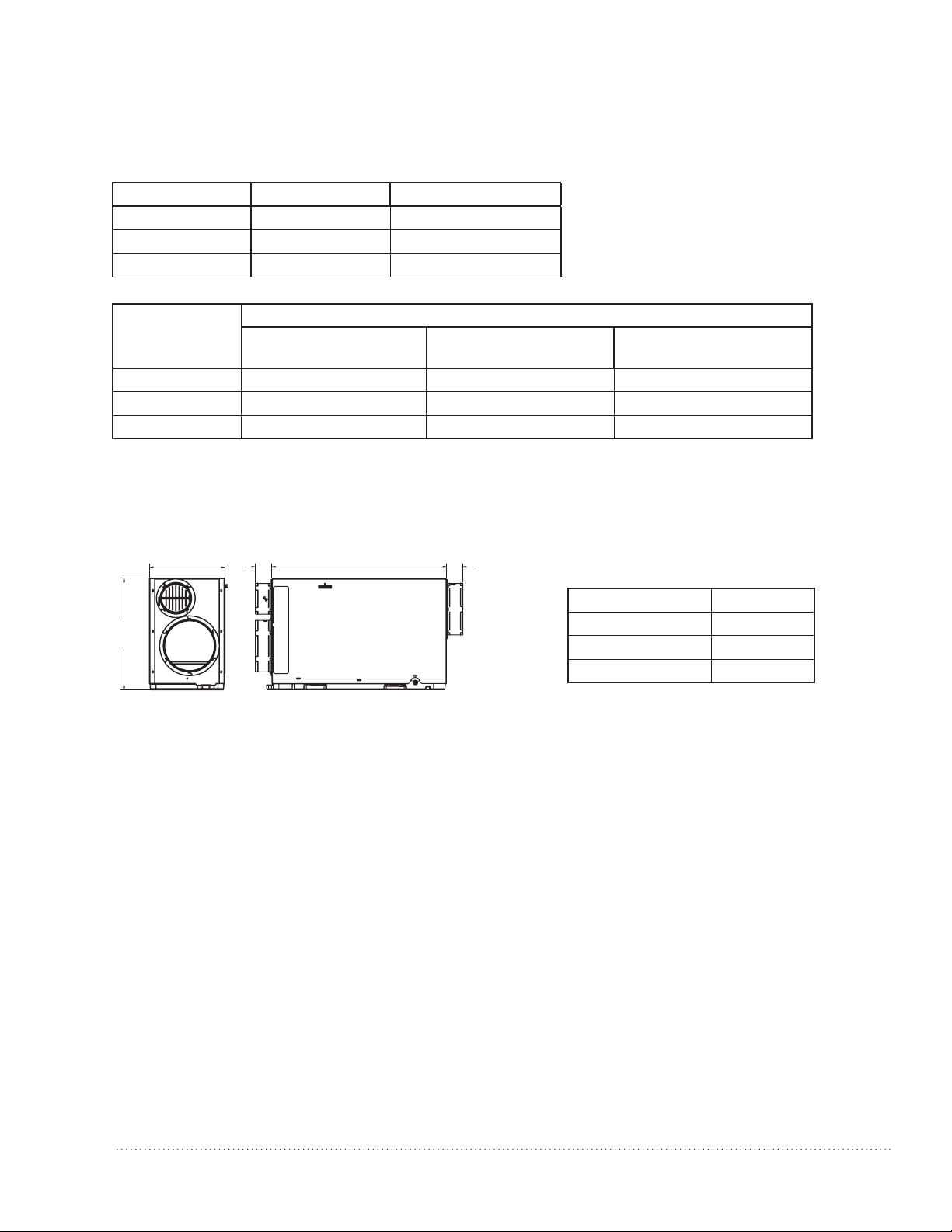

DR90-AP 技术规格
TrueDRY DR90-AP．
82 lbs.
93 lbs.
21.5”H x 18.5”W x 40.0”L
MERV 11, 14”H x 18”W x 2”L
管道连接: 10英寸圆形入口和出口。6英寸供气
20 ga
R value 1
Rotary, 8.0k BTU
R-410A, 1.4 lbs.
34ºF to 135ºF (1.1ºC to 57.2ºC)
0-99% RH
80°F (26.7°C) 60% RH 92
70°F (21.1°C) 60% RH 72
60°F (15.6°C) 60% RH 47
2080 (193.2) 49–54 55–58 71–78
2600 (241.5) 61–68 65–72 90–97
3120 (289.9) 75–82 79–86 95–110
0 in. (0 mm) 235 CFM
0.2 in. (5 mm) 210 CFM
0.4 in. (10 mm) 195 CFM
0.6 in. (15.2 mm) 175 CFM
3-3/16
(81)
3-3/16
(81)
19-3/8
(492)
14-3/8
(365)
25-13/16
(656)
M28840A
TrueDry DR90-AP Dehumidification System 50077470-001
4
请根据国家电气规范来安装
干球温度 进口湿度 除湿能力(品脱/日)
居住空间面积
平方英尺
维持室内相对湿度需求所需除湿能力
60% 室内相对湿度
(品脱/日)
50% 室内相对湿度
(品脱/日)
40% 室内相对湿度
(品脱/日)
*该数据基于户外相对湿度达70-90％的极端气候条件。对于相对缓和的气候条件，较小的除湿能力
即可充分满足较大居住空间的除湿要求。实际的需求可能会有所不同。
尺寸以英寸和（毫米）计算：
产品重量：
装运重量：
装运尺寸：
过滤网：
排水系统连接：3/4 英寸 内螺纹NPT
入口。ABS可兼容连接到带有金属薄片螺钉和塑
外壳：
绝热性:
压缩机：
制冷剂：
工作温度范围（机柜外）：
工作湿度范围：
料材质，或胶带的刚性或柔性的管道上。
安有管端转接口时相对于外部静压
（0-1英寸[0-25.4mm]水柱压力）
的风量
•额定输入电压：220 VAC, 50 Hz
•额定输入电流：3.3 A
额定输入
24 VAC, 0.85 A
• 能耗性能：2.5 升(5.4 品脱)每千瓦时
额定输出
• 电源变压器对R/C接线端：
执行标准和认证
测试实验室公司（ETL）测试的每标准UL
抽湿器。
能源之星认证。

A
B
100-07477005metsySnoitacifidimuheDPA-09RDyrDeurT 5
按照您的应用需求进行安装
推荐使用伸缩管来连接 TrueDRY DR90-AP 风口，以减少振动噪音。
电气要求：
220 VAC 电源插座。建议使用接地
断路保护装置(GFI)。
管道尺寸:
若管道长度不超过25英尺，则请您使用管
径至少应为10英寸的圆形管；若管道长度超过25英尺，
则请您使用管径至少为12英寸的圆形管。若主入口/
出口有2-3个管道分支，则请您使用管径至少应为10英
寸的圆形管；若主入口/出口有4个或更多管道分支，
则请您使用管径至少应为12英寸的圆形管。
隔离区域:
为了达到有效的除湿效果，有可能需要将
管道布线到隔离的区域或空气停滞流动的区域。
M27324
送风管道
主回风管道
空气处理机组
防倒灌风闸
连接在主回风管道及送风管道间
在以下条件下达到理想工作状态…
•与空调运行相反操作TrueDRY DR90-AP
湿器。若需与空调同时运行，则需在除湿器
出气管道上增设风门，最大可能减少在除湿
器停机时冷气回流。
•TrueDRY DR90-AP不可连接专用集中回风
管道。
TrueDRY
M33150
防倒灌风闸
(可选配)
重力风闸
送风管道
回风管道
空气处理机组
独立回风口
在以下条件下达到理想工作状态…
•TrueDRY DR90-AP可连接专用集中回风
管道。
•可根据需要为TrueDRY DR90-AP安装
开度可调的重力风闸为特定区域提供
空气。
•若需与空调同时运行，则需在TrueDRY
DR90-AP除湿器出气管道上增设风门，
最大可能减少在除湿器停机时冷气回流。
带专用回风口接入主送风管道

TrueDry DR90-AP Dehumidification System 50077470-001
6
C
•TrueDRY DR90-AP 不可通过管道接
入强制通风HVAC系统
排水
按照您的应用需求进行安装(续)
TrueDRY
M33152
专用回风口
送风管道
D
连接专用回风口并接入主回风管道
TrueDRY M27325
注意:当空调系统停止时，空调蒸发器表
面的水分可能将提高 TrueDRY
DR90-AP 处理后空气的湿度。
送风管道主回风管道
空气处理机组
进出口均接入主回风管道
在以下条件下达到理想工作状态…
在以下条件下达到理想工作状态…
•在空调工作时，运行 TrueDRY
DR90-AP除湿器。
•尽量避免提高排放空气温度(DAT)。
•不可连接专用集中回风系统。
使用1/2英寸排水管连接排水接口。
安装3/4英寸NPT外螺纹排水管连接排水接口。
使用管夹和卡环夹紧排水管件。
为保证排水顺畅，安装排水管保持连续排水坡度连至排水
渠或凝水泵。

接线排上6个接线端分别是 (图片顺序从做至右)：
FLOAT: 外接低电压水位传感器或浮子开关(2个
接线端)。常闭型开关
DHUM: 除湿运转时压缩机和风机工作。
R: DR90-AP 24V 输出。
FAN: 通风模式下运行风机
C: DR90-AP 24V 输出
.
100-07477005metsySnoitacifidimuheDPA-09RDyrDeurT 7
右图为外接机械式湿度控制器
控制除湿器运行的连线方法。
HVAC
机械式湿度控制器
THERMOSTAT
G Y WR Rc W Y
R C W Y G
M29840A
干触点
DPDT RELAY,
2.6A
TrueDRY
DHUM
+
+
RFAN C
FLOAT FLOAT
按照你所需运行控制方式对 TrueDRY DR90-AP 进行连线。
警告：低电压的危害。
可能导致设备损坏。
在开始安装之前，请您断开空调系统设备。
接线端说明
*注意： 接线排两端的螺钉用于在机箱上
固定接线排。该螺钉不用于布线连接。
一个接线端子排如图安装在TrueDRY除湿器的侧壁上。
外部24伏特的设备可以由接线端R和C提供电力
（最大功率为20伏安）。
连线

TrueDry DR90-AP Dehumidification System 50077470-001
8
TrueDRY
HVAC
THERMOSTAT
G Y
W
RRc
CR W Y G
M29841A
DPDT
RELAY,
2.6A
EARD-6
AT120
R
C
DAMPER
AUX
REMOTE
W8150A
G
R
C
C
W
G
DHUM
+
+
RFAN C
FLOAT
HVAC
THERMOSTAT
G Y WR Rc
M29842A
IF A THERMOSTAT OTHER THAN A TH5110, TH5220, TH5320, TH6110, TH6220, TH6320,
TH8110, TH8320, OR TH8321 IS USED, A RELA Y MAY BE REQUIRED TO ISOLATE THE G WIRE.
PROGRAM ISU SETTING 60 TO Ø TO FORCE SYSTEM FAN ON WITH DEHUMIDIFICATION CALL.
C
6840
55
1215
:
76 %
%
In
Out
PM
R
C
W
Y
G
R
C
SENSOR
SENSOR
SWITCH
W
G
VENT
VENT
DEHUM
DEHUM
HUM
HUM
OUTDOOR
SENSOR
(PROVIDED)
EARD-6
TrueIAQ
1
1
2
2
TrueDRY
DHUM
+
+
RFAN C
FLOAT
连线 (续)
接在有外部湿度
与通风控制装置
的风道系统工作
时，请按照右图
所示进行接线。
机械湿度控制器
干触点
如需将TrueDRY DR90-AP除湿器与
例如TrueIAQ（DG115EZIQ）等
通电的除湿装置一起使用，请按
照该图所示进行安装

清洗
检验
1
1
2
2
3
3
4
TrueDRY
DR90-AP 的电
源，之后再进行
维护。从除湿器
侧面打开磁性滤
网盖板及滤网安
装架。
剪断并丢掉的塑料绑带。此绑
带仅用于运输过程中固定压缩
机。
取出滤网
(50049536-003)
并更换新滤网。
为TrueDRY DR90-AP 除湿器上电。
并将湿度控制器设定在一个较低的
相对湿度水平，以启动除湿功能。
确定压缩机和风机均在运行状态。
鼓风机也开始正常开启并使空气流
通。当校验完成后，请务必将控制
器设定在所需的相对湿度百分比上
或关闭控制器。
卸下除湿器出风口侧盖板，用湿布除去内部
包括风轮及内壁上积累的灰尘等，完成后重
新盖好盖板。
如需使用通风模式，初始设置
通风开启。确定DR90-AP在风
机运行时，压缩机并未运行。
5当清理完成后，启动除湿模式，以检查压缩机及风机是否正常工作。如使用TrueIAQ控制器，
需重置维护提示。
检查排水连接及排水管，以确保没有被泥
污等堵塞。当排水管清理后确保所有管及
接头密封连接。
TrueDRY DR90-AP 除湿器通电后，将湿度控制功能设定在一个较低的相对湿度水平，以启动除湿功能。确定TrueDRY
DR90-AP 除湿器的压缩机和风机都在打开状态。鼓风机也应处于打开状态，以使空气流通。这些最多需要两分钟时间。
校验完成时，请务必将控制功能设定在所需的相对湿度百分比上或关闭控制功能。湿度控制设定为关闭状态将关闭
TrueDRY DR90-AP除湿器。
每年都需要对设备进行维修与养护，以确保TrueDRY除湿器保持高效运转。
100-07477005metsySnoitacifidimuheDPA-09RDyrDeurT 9

2取下风口面板。
3按下图所示旋转该风口面板后重新装上。 4面板。
用T25梅花改锥取下接线排侧面板上固定风
口的12个螺钉。
1
水平或顶部出风口位置改装
TrueDry DR90-AP Dehumidification System 50077470-001
10

TrueDRY DR90-AP 除湿器所使用的制冷系统类似于空
调，其功用是去除所进风空气中的热量和水分，并传递
到排放的空气中带走。
高温高压制冷剂气体由压缩机到达冷凝器盘管。制冷剂
被即将被排放的空气冷却、冷凝，并将热量释放到即。
之后，液态制冷剂通过一个干燥过滤器和及使制冷剂压
力和温度下降的毛细管。接着，制冷剂进入蒸发器盘管，
吸收进风空气中热量并蒸发。
蒸发器需要在浸润条件下运行，这意味着，在正常工作
状态下，所有的蒸发器管中都含有液态制冷剂。浸润的
蒸发器应在整个盘管中从入口到出口保持近于稳定的压
力和温度。
M27404
冷凝器
蒸发器
毛细管
储液器
压缩机
过滤器/干燥过
滤器
100-07477005metsySnoitacifidimuheDPA-09RDyrDeurT 11
技术说明

故障诊断
DR90-AP 用户功能检测
可致电维护。
重新按需调整至设定
模式运行或关机。
用跳线将接线排上的
“DEHU”和“R” 端子短接
通电后风机和压缩机
是否运行
通电后风机和压缩机
是否运行
风机运行声音是否正常
除去滤网
并触摸蒸发器盘管
蒸发器是否降温
（感觉是否像摸着
凉水？）
请连接有电的电源
输出端子是否有电
工作正常。
重新按需调整至设定模式
或关机。
排水量是否在列表
所示范围内
进行性能测试：将DR90-AP调至
除湿模式并连好排水，连续运行
24小时后，将排水量与上表进行
对比。
NO
YES
YES
NO
NO
YES
NO
YES
YES
NO
M33755
检查电源接出端子。
用导线将接线排上的
接浮子卡关端子短接
YES
NO
80°F(26.7°C) 60% RH 10 TO 12.5
70°F(21.1°C) 60% RH 8.5 TO 10.5
60°F(15.6°C) 60% RH 5 TO 6.5
进气温度 进气湿度 DR90: 24小时排出
)
TrueDry DR90-AP Dehumidification System 50077470-001
12

DR90-AP 专业技术人员功能检测
故障诊断 (续)
80°F( 26. 7° C)
70°F( 21. 1° C)
60°F( 15. 6° C)
60% RH 10 TO 12.5
60% RH 8.5 TO 10.5
60% RH 5 TO 6.5
M33756
用跳线短接接线排的
“DEHU”和“R”端子
压缩机和风机
是否都运行？
检查电源输出端子
是否有电源输出？
请清洗排水管并检查
浮子开关。
请检查以下事项：
压缩机过载保护是否损坏？
压缩机是否损坏？
连线是否有问题？
除霜是否正常？
低压保护开关是否损坏？
请检查以下事项：
开关、风机、电容、继电器、
连线。
请检查以下事项：
风轮、固定、挡板护套
是否有机械故障？
请参见 DR90-AP
维护保养逻辑示意图
NO
YES
YES
NO
NO
YES
NO
YES
YES
NO
YES
NO
风机运行声音是否正常
除去滤网
并触摸蒸发器盘管
蒸发器是否降温
（感觉是否像摸着
凉水？）
进行性能测试：将DR90-AP调至
除湿模式并连好排水，连续运行
24小时后，将排水量与上表进行
对比。
进气温度 进气湿度 DR90: 24小时排出
)
排水量是否在列表
所示范围内
工作正常。
重新按需调整至设定模式
或关机。
用导线将接线排上的
接浮子卡关端子短接
仅风机运转
仅压缩机运转
通电后风机和压缩机
是否运行
请连接有电的电源
请参见 DR90-AP
维护保养逻辑示意图
100-07477005metsySnoitacifidimuheDPA-09RDyrDeurT 13

维修排查示意图
运行，但无排水
取出滤网
蒸发器是否结冰？
排气是否温暖？
取下后风口挡板
压缩机是否
有振动？
警告：
压缩机表面可能
温度很高
环境温度是否低于
50°F（10˚C
可能是除霜故障
或连线问题
超出正常工作温度范围，
请置于温暖些的环境。
除湿器可工作。
请参见前页技术人员功能
测试页，进行性能检测。
可能是系统密封不好有泄漏
或压缩机故障
继电器故障或除霜问题
NO
YES
YES
NO
YES
NO
M33757
NO
YES
故障诊断 (续)
TrueDry DR90-AP Dehumidification System 50077470-001
14

DR90-AP 维修排查示意图
DR90-AP 维修排查示意图
长时间不间断运行，并排水
声音异常或振动异常
YES
YES
NO
M33759
NO
除湿器是否还运行？
长时间不间断运行，
并排水
从接线排 “DEHU”
和“R”端子上除去外
部湿度控制器连线
从接线排 “DEHU” 和“R”端子上除
去外部湿度控制器连线。用跳线短
接“R”和“F”端子仅运行风机。
用跳线短接“DEHU”和
“R”端子运行压缩机和
风机。
是否还有异常噪音
或振动？
是否还有异常噪音
或振动？
取下后挡板并观察风
机固定及其振动。
取下后挡板并观察冷
媒管及压缩机。维修
并重置看是否还有异
常噪音。
可能是继电器故障或
除霜问题。
检查外部湿度控制器
寻求专业技术帮助
YES
M33758
NO
故障诊断 (续)
100-07477005metsySnoitacifidimuheDPA-09RDyrDeurT 15

DR90-AP 维修排查示意图
除湿器不运转
对湿度控制器进行
检查校准。
除湿器正常。等湿
度较高时再重试。
M33760
YES
YES
YES
YES
YES
YES
NO
NO
NO
NO
NO
NO
故障诊断 (续)
用跳线短接接线排
“DEHU”和“R”端子 除湿器是否运转？
除湿器是否运转？
除湿器是否有电？
“R”及“C”
端子间是否有
24VAC输出？
取下低压保护开关
接线并短接。
环境的相对
湿度是否高于
45%RH?
压缩机是否运转？
压力开关故障或系
统缺少冷媒。
检查控制盒内是否
有连线松脱及变压
器是否故障。
检查外接电源？
检查排水是否被堵
塞或维修浮子开关
将浮子开关端子
短接
TrueDry DR90-AP Dehumidification System 50077470-001
16

DR90-AP 故障排查示意图
重复短时间运行 (每次只运行几分钟)
用跳线短接接线排
的“R”及“DEHU” 端
子
是否还重复
短时间运行？
压缩机和
风机是否都重复短
时间运行或风机
持续运行？
等待重复运行现象
再现
M33761
YES
YES
YES
YES
风机
持续
运行
取下后挡板，当压
缩机停止时并检查
压缩机继电器两端
电压(黑线间)
压缩机继电
器输出端是否有
120V电压？
更换压缩机继电器
并再次进行除湿机
性能测试
更换除霜控制器并
再次进行除湿机性
能测试
更换压缩机过载保
护器并再次进行除
湿机性能测试
更换压缩机
更换内置湿度控制
器
一起短时间
重复启停
当压缩机停转时检
查除霜端子间电压
除霜端子间是
否有120V电压？
压缩机过载
保护器上有否
120V电压？
检查压缩机过载保
护器上电压 NO
NO
NO
NO
故障诊断 (续)
100-07477005metsySnoitacifidimuheDPA-09RDyrDeurT 17

M28837C
1
3
2
TOP
10 7
8
5 4
9
13
SIDE
12
11
6
14
15
1 TrueDRY DR90-AP
2电机驱动风阀 EARD6
3 SPRD10
4压缩机继电器, 24 VAC, 30 A 50035445-014
5压缩机运行电容 50070171-001
6 10 英寸管端转接口 50049536-005
7风机组件 50049537-006
8风机电容 50070204-001
9风机继电器, SPDT, 24 VAC, 15A 50035445-011
10 变压器 120/24 VAC, 40 VA 50035445-013
11 除霜温控装置 50070204-002
12 滤网 50070171-002
13 调水平地角 (1个包装中有4个地角). 50035445-019
14 6 英寸管端转接口 50049536-004
15 磁性滤网盖板 50070171-003
零部件清单
基本部件和附件零配件参考图示编号 零部件编号
10 英寸防倒灌风闸(未带平衡调节配重)
可更换零部件
参考图示编号 零部件编号
TrueDry DR90-AP Dehumidification System 50077470-001
18
