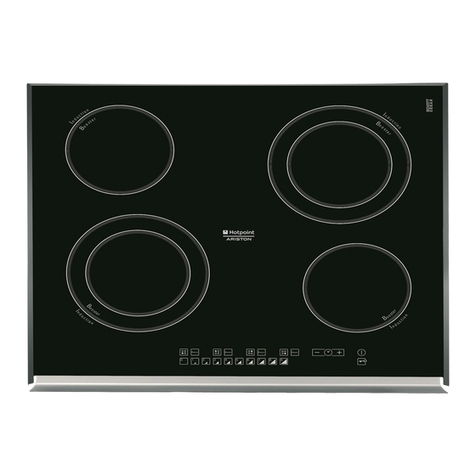

Hotpoint Ariston KOT 7134 HDO User manual

2
Conseils et recommandations
•Cet appareil a été conçu pour une utilisation non
professionelle, à l’intérieur d’une habitation.
• Avant d’utiliser cet appareil, lisez attentivement la
notice car elle contient des instructions très importantes
concernant la sécurité d’installation, d’usage et
d’entretien.Conservez soigneusementcelivretpourtoute
consultation ultérieure.
• Après avoir déballé l’appareil, vérifiez s’il est intact.
En cas de doute, avant d’utiliser l’appareil, consultez
une personne qualifiée.
• Les éléments de l’emballage (sachets plastique,
polystyrène expansé, clous, etc..) ne doivent pas être
laissés à la portée des enfants car ils pourraient être
dangereux.
• L’installation doit être effectuée conformément aux
instructions du fabricant par un technicien qualifié.
• Le fabricant décline toute responsabilité en cas de
dommages provoqués à des personnes, à des animaux
ou à des biens du fait de l’installation incorrecte de
l’appareil.
• La sécurité électrique de cet appareil n’est assurée
que si ce dernier est correctement raccordé à
l’installationde mise àla terre,conformément auxnormes
sur la sécurité électrique. Il est indispensable de vérifier
que cette condition fondamentale de sécurité soit bien
remplie. En cas de doute, il faut s’adresser à une
personne qualifiée pour un contrôle minutieux de
l’installation électrique.
• Le fabricant ne peut en aucun cas être considéré
responsable des dommages pouvant survenir si
l’installation de mise à la terre fait défaut.
• Avant de connecter l’appareil, vérifiez si les
caractéristiques techniques figurant sur la plaquette
correspondent bien aux caractéristiques de l’installation
électrique.
• Vérifiez si la charge électrique de l’installation et des
prises de courant est apte à supporter la puissance max.
de l’appareil figurant sur la plaquette. En cas de doute,
adressez-vous à une personne qualifiée.
• Cet appareil doit être destiné à l’usage pour lequel il
a été conçu.Toute autre utilisation (comme par exemple
le chauffage d’une pièce) est impropre et, en tant que
telle, dangereuse.
• Le fabricant décline toute responsabilité en cas de
Première utilisation : la colle utilisée pour les joints laisse des traces grassese sur le verre. Nous vous conseillons
de les éliminer avant d’utiliser l’appareil, à l’aide d’un produit d’entretien non abrasif. Pendant les premières heures
d’utilisation, une odeur de caoutchouc se dégage de l’appareil mais elle disparaît rapidement.
dommages provoqués par un usage impropre ou erroné.
• L’usage de tout appareil électrique implique le respect
de certaines règles fondamentales. A savoir:
• ne jamais toucher l’appareil avec les mains
mouillées ou humides,
• ne jamais utiliser l’appareil pieds nus,
• ne jamais utiliser de rallonges,
• ne jamais tirer sur le cordon d’alimentation ou
l’appareil pour débrancher la fiche de la prise de
courant,
• ne pas exposer l’appareil aux agents
atmosphériques (pluie, soleil, etc.),
• ne pas laisser utiliser l’appareil, sans surveillance,
par des enfants ou des personnes incapables de le
faire.
• Avant toute opération de nettoyage ou d’entretien,
déconnectez l’appareil en débranchant la fiche ou en
éteignant l’interrupteur de l’installation électrique.
•En cas de fêlure sur la surface du verre, coupez
immédiatement l’alimentation électrique. Pour la
réparation, adressez vous exclusivement à un centre
de Service Après-Vente agréé et demandez des pièces
de rechange d’origine. Le non-respect de ce qui précède
peut compromettre la sécurité de l’appareil.
• Si vous décidez de ne plus utiliser l’appareil, il est
recommandéde le rendre inopéranten coupant le cordon
d’alimentation, après l’avoir débranché de la prise de
courant. Nous recommandons vivement de neutraliser
les parties de l’appareil susceptibles de représenter un
danger, surtout vis à vis des enfants qui pourraient s’en
servir pour jouer.
•La table vitrocéramique résiste aux chocs
thermiques et mécaniques. Cependant, elle peut se
briser sous l’effet d’un choc provoqué par un objet
pointu, tel qu’un outil par exemple. Dans ce cas,
coupez immédiatement l’alimentation et contactez
un centre de Service Après-Vente agréé pour la
réparation.
• N’oubliez pas que la zone de chauffe reste chaude
pendant au moins une demi-heure après l’avoir éteinte;
veillez à ne pas poser par mégarde des récipients ou
des objets sur la zone encore chaude.
• N’allumez pas les zones de chauffe si des feuilles
d’aluminium ou des objets en matière plastique sont
posés sur la table de cuisson.
• Ne vous approchez pas des zones de chauffe
lorsqu’elles sont chaudes.
• Si vous utilisez de petits électroménagers près du
plan de cuisson, veillez à ce que le cordon d’alimentation
ne touche les parties chaudes.
• Faites attention à ce que les poignées des casseroles
soient toujours tournées vers l’intérieur de la table de
cuisson pour éviter de les heurter accidentellement.

3
Les instructions qui suivent sont destinées à l’installateur
qualifié pour l’aider à effectuer les opérations
d’installation, de réglage et d’entretien technique le plus
correctement possible et dans le respect des normes
en vigueur.
Important : avant toute opération, débranchez la table
de cuisson.
Installation
• La table de cuisson s'encastre dans le plan de
travail par simple découpage.
• Le matériau du plan de travail doit résister à une
température d'environ 100°C.
• La table de cuisson doit être positionnée à
minimum 40 mm de distance par rapport au mur
arrière ou à toute autre surface verticale, pour
permettre une bonne aération et pour éviter la
surchauffe des surfaces autour de l’appareil.
• Si vous souhaitez installer la table au dessus d'un
four, celui-ci doit être équipé d'une ventilation forcée
de refroidissement.
• Evitez d'installer la table au dessus d'un lave-
vaisselle ou prévoyez une séparation étanche entre
les deux appareils.
Fixation
Trés important :Il est impératif d’assurer l’encastrement
de la table vitrocérame sur une surface d’appui
parfaitementplane. Lesdéformationsprovoquéespar une
mauvaise fixation risquent d’altérer les caractéristiques
du plan de cuisson ainsi que ses performances.
Les ressorts de fixation sont vissés par des vis (voir
dessin).
Il est impératif de laisser ces vis accessibles.
Insérez la table de cuisson dans le trou d’encastrement
en appuyant bien tout autour du cadre pour que la table
adhère parfaitement au plan de cuisson.
AVANT DE LA TABLE
PLAN DE
TRAVAIL
30
40
MONTAGE DES RESSORTS DE FOND
TABLE A L'ENVERS
Installation et fixation
10
Distance à respecter
entre la cuve
et le meuble
560 +/- 1
490 +/- 1
48
590
520
560 +/- 1
490 +/- 1
48
574
504
690
520
560 +/- 1
490 +/- 1
48
785
750 +/- 1
510
490+/- 1
48

4
Caractéristiques techniques
Raccordement électrique
• Lasécurité électrique de cet appareil n’est assurée
que si ce dernier est correctement raccordé à
l’installation de mise à la terre, conformément aux
normes sur la sécurité électrique. Il est indispensable
de vérifier que cette condition fondamentale de
sécurité soit bien remplie. En cas de doute, il faut
s’adresser à une personne qualifiée pour un contrôle
minutieux de l’installation électrique.
• Le fabricant ne peut en aucun cas être considéré
responsable des dommages pouvant survenir si
l’installation de mise à la terre fait défaut.
• Avant de connecter l’appareil, vérifiez si les
caractéristiques techniques figurant sur la plaquette
correspondent bien aux caractéristiques de
l’installation électrique.
• Vérifiez si la charge électrique de l’installation et
des prises de courant est apte à supporter la
puissance maximale de l’appareil figurant sur la
plaquette. En cas de doute, adressez-vous à une
personne qualifiée.
Avant toute intervention, déconnectez l’appareil.
Vous devez raccorder votre table à l’installation par
l’intermédiaire d’un boîtier de connexion: si l’appareil
est raccordé en fixe, il faut prévoir un interrupteur
omnipolaire, accessible en cas de necessité, avec une
distance d’ouverture entre les contacts supérieure ou
égale à 3 mm.
Raccordement monophasé
La table est fournie déjà équipée d'un cordon
d'alimentation prévu pour raccordement monophasé.
Procéder au raccordement des fils en suivant les
indications du tableau et des dessins suivants :
Tension type et
fréquence réseau Cordon électrique Raccordement fils
230V 1+N ~
50 Hz : jaune/vert;
N: les 2 fils bleus ensemble
L: le marron avec le noir
Autres types de raccordement
Si l'installation électrique correspond à une des
caractéristiques suivantes :
Tension type et fréquence réseau
• 400V - 2+N ~ 50 Hz
• 230V 3 ~ 50 Hz
• 400V - 2+2N ~ 50 Hz
Séparer les câbles et procéder au raccordement des
fils en suivant les indications du tableau et des dessins
suivants :
Tension type et
fréquence réseau Cordon électrique Raccordement fils
400V - 2+N ~
50 Hz
230V 3 ~
50Hz
: jaune/vert;
N: les 2 fils bleus ensemble
L1: noir
L2: marron
400V - 2+2N ~
50 Hz
: jaune/vert;
N1: bleu
N2: bleu
L1: noir
L2: marron
Si l'installation électrique correspond à une des
caractéristiques suivantes :
Tension type et fréquence réseau
• 400V 3 - N ~ 50 Hz
procéder comme suit :
! Le câble éventuellement fourni n'est pas prévu pour
ces types d'installation.
1.Utiliser un câbled'alimentation approprié, type H05RR-
Fou supérieur,aux dimensions adéquates (section câble
: 2,5 mm).
2. Faire levier à l'aide d'un tournevis sur les languettes
du couvercle du bornier pour l'ouvrir ( voir figure Bornier ).
3. Dévisser la vis du serre-câble et les vis des bornes
correspondant au type de raccordement nécessaire et
positionner les cavaliers de raccordement conformément
aux indications du tableau et des figures ci-dessous.
4. Positionner les fils conformément aux indications du
tableau et des figures ci-dessous et procéder au
raccordement en serrant à fond toutes les vis des
bornes.
Tensione tipo e
frequenza rete Collegamenti elettrici Morsettiera
400V 3-N ~
50 Hz Trifase 400
5. Fixer le câble d'alimentation dans le serre-câble
correspondant et fermer le couvercle.
5
Phase CavalierNeutreTerrePhase
12
34
Phase
Triphasé 400

5
Cet appareil est conforme aux Directives
Communautaires suivantes:
- 73/23/CEE du 19/02/73 (Basse Tension) et
modifications successives;
- 89/336/CEE du 03/05/89 (Compatibilité
électromagnétique) et modifications successives;
- 93/68/CEE du 22/07/93 et modifications successives.
- 2002/96/EC
Attention: Si l’on installe la table de cuisson au dessus
d’un four encastré, le branchement électrique de la table et
celui du four doivent être faits séparément pour des raisons
de sécurité et pour simplifier les opérations servant à
extraire le four si besoin est.
La Directive Européenne 2002/96/EC sur les Déchets
des Equipements Electriques et Electroniques (DEEE),
exige que les appareils ménagers usagés ne soient pas
jetés dans le flux normal des déchets municipaux. Les
appareils usagés doivent être collectés séparément afin
d’optimiser le taux de récupération et le recyclage des
matériaux qui les composent et réduire l’impact sur la
santé humaine et l’environnement. Le symbole de la
‘‘poubelle barrée’’ est apposée sur tous les produits
pour rappeler les obligations de collecte séparée.
Les consommateurs devront contacter les autorités
locales ou leur revendeur concernant la démarche à
suivre pour l’enlèvement de leur vieil appareil.

6
Description des foyers
Les foyers halogènes
Ce type de foyer transmet la chaleur par le rayonnement de sa lampe halogène. Il est apprécié pour ses propriétés
qui rappellent celles du gaz: réaction rapide aux commandes, visualisation instantanée de la puissance.
Les foyers radiants
Ce type de foyer est composé de nombreuses spires qui garantissent la bonne répartition de la chaleur sur le fond
du récipient et assurent la réussite de toutes les cuissons douces: mijotage, sauce ou réchauffage.
Chaque foyer est commandé:
• par une touche de sélection dont la sérigraphie
est une reproduction du dessin du foyer,
• et par un ensemble de réglage de puissance en
deux parties (+,-).
L'extension des foyers (concentrique ou ovale) est
commandée par une touche spécifique.
Tantque la températuredes foyersest supérieureà 60°C,
même après l'arrêt, les indicateurs de chaleur
résiduelle restent allumés (l'indicateur des puissances
affiche H) pour prévenir le risque de brûlure.
Puissance Type de plats
1 Beurre ou chocolat fondu
2
3Réchauffage des liquides
4 Préparation des crèmes et sauces
5 Cuisson des pots au feu, blanquettes, entremets
6 Cuisson des pâtes et du riz
7
8Saisie des viandes, poissons, omelettes
9 Fritures
Le tableau ci-dessous vous indique comment utiliser les
foyers de manière optimale.
TABLES KBT 6124 D KBT 6114 D - KBT 6114 D-C
KBT 7114 D KBT 6004
Foyers Puissance
(en W) Diamètre (en mm) Puissance (en W) Diamètre (en mm) Puissance (en W) Diamètre (en mm)
Arrière gauche RD 1100/2500 230 RD 1000/2200 210 R 2300 210
Avant gauche R 600 100 R 1200 140 R 1200 140
Arrière droit R 1400 160 R 1400 160 R 1400 160
Avant droit R 1800 180 R 1800 180 R 1800 180
Puissance totale 6300 6600 6700
H = halogène, R = radiant simple, RO = radiant ovale, RD = radiant double,
RT = radiant triple
TABLES KBT 6024 DO KBT 6013 T KBT 6011 DH
Foyers Puissance
(en W) Diamètre (en mm) Puissance (en W) Diamètre (en mm) Puissance (en W) Diamètre (en mm)
Arrière gauche R 1400 160 H 2500 230
Avant gauche RO 1000/1800 210 RT 1050/1950/
2700 270 R 1200 140
Arrière droit RD 1000/2200 210 R 600 100 R 1400 160
Avant droit R 1200 140 R 1800 180 RD 700/1700 180
Puissance totale 6600 5100 6800
H = halogène, R = radiant simple, RO = radiant ovale, RD = radiant double,
RT = radiant triple
TABLES KBT 6001 H KBT 8134 DO
KBT 8134 DO GE KOT 7134 DO
Foyers Puissance
(en W) Diamètre (en mm) Puissance (en W) Diamètre (en mm) Puissance (en W) Diamètre (en mm)
Arrière gauche H 2500 230 R 2300 140 RD 1000/2200 230
Avant gauche R 1200 140 R 1200 210 R 600 100
Arrière droit R 1400 160 RO 1500/2400 230 RO 1000/1800 160
Avant droit R 1800 180 R 1400 160 R 1400 210
Puissance totale 6900 7300 6000
H = halogène, R = radiant simple, RO = radiant ovale, RD = radiant double,
RT = radiant triple
TABLES KOT 7134 HDO
Foyers Puissance
(en W) Diamètre (en mm)
Arrière gauche HD 1050/2500 230
Avant gauche R 600 100
Arrière droit RO 1000/1800 160
Avant droit R 1400 210
Puissance totale 6300
H = halogène, R = radiant simple,
RO = radiant ovale, RD = radiant double,
RT = radiant triple, H = halogène double

7
Les commandes
1. Touche marche/arrêt
2. Touches de sélection des foyers
3. Indicateurs de puissance (de 0 à 9) et de chaleur
résiduelle (H)
4. Indicateur de sélection d'un foyer:
• allumé:le foyer correspondant est sélectionné et
modifiable,
• éteint: le foyer correspondant n'est pas sélectionné,
aucune modification n'est possible.
5. Touche d'augmentation de la puissance
6. Touche de diminution de la puissance
7. Touche d'extension du ou des foyers extensibles
(concentriques ou ovales): présente sur les tables
composées d'1 ou 2 foyers extensibles
8. Voyant de fonctionnement de la zone maximum pour
les foyers extensibles (concentriques ou ovales):présent
à côté de chaque foyer extensible
9. Touchede réglagedu minuteurpour la programmation
d'une durée de cuisson (uniquement sur les tables
équipées d'un minuteur)
10.Indicateur de la durée de programmation
11.Voyant de fonctionnement correspondant au foyer
programmé
12.Touche de verrouillage des commandes
13.Voyant de verrouillage
Note
• La touche d'extension du ou des foyers extensibles (7) et les voyants (8) ne sont présents que sur les tables
à foyers extensibles (concentriques ou ovales).
• La touche de réglage du minuteur (9), les indicateurs de durée (10) et voyants de fonctionnement (11) ne sont
présents que sur les tables équipées d'un minuteur.

8
Fonctionnement
Lors du branchement de la table, un bip sonore retentit
au bout de quelques secondes: vous pouvez maintenant
allumer votre table.
Mise sous tension
La mise sous tension de la table s'effectue en appuyant
3 secondes sur la touche .
Commande des foyers
Chaque foyer est commandé par une touche de
commande et par un ensemble de réglage de puissance
(+ et -).
8.
8. 8.
8.
Démarrer un foyer
• Pour mettre en fonction un foyer, appuyez sur la
touche de commande correspondante et réglez la
puissance désirée (de 0 à 9) avec les touches "+" et "-
".
• Pour accéder directement à la puissance maximum
(9), appuyez brièvement sur la touche "-".
• Vous pouvezaccélérer la montée en températured'un
foyer en procédant ainsi:
1. règlez la puissance du foyer à son maximum (9),
2. puis appuyez sur la touche "+": l'affichage de
puissance indique "A",
3. réglez alors la puissance que vous souhaitez
atteindre pour votre cuisson (par exemple 5).
Lorsque cette température est atteinte, la fonction de
montée rapide en température s'arrête automatiquement
et votre cuisson continue normalement à la puissance
5.
Fonctionnement des foyers extensibles
(si votre table est équipée de foyers extensibles, voir
page précédente)
1. Appuyez sur la touche de commande
correspondant au foyer,
2. Réglez la puissance désirée (de 0 à 9) avec les
touches "+" et "-",
3. Appuyez sur la touche pour allumer la zone
en son maximum.
Pour revenir à la zone minimum, il suffit d'appuyer à
nouveau sur la touche d'extension.
Le voyant situé à côté du foyer extensible est allumé
tant que la grande zone est utilisée.
KBT 6013T
Un appui sur la touche allume la zone "moyenne",
deux appuis allument la "grande" zone".
Pour revenir à une zone plus inférieure, appuyez de
nouveau sur la touche .
Arrêt d'un foyer
Pour arrêter un foyer, sélectionnez-le à l'aide de la touche
de commande correspondante et:
• appuyez en même temps sur les touches "+" et "-
":la puissance du foyer revient immédiatement à zéro
et s'éteint.
• ou appuyez sur la touche "-" : la puissance du
foyer descend progressivement jusqu'à extinction.
Arrêt de fonctionnement de la table
Appuyez sur la touche , l'appareil est alors hors
fonction.
Si vous avez verrouillé les commandes de l'appareil (voir
paragraphe suivant), elles seront toujours bloquées
quand vous rallumerez votre table. Déverrouillez les
commandes pour utiliser les foyers.
Verrouillage des commandes
Quand la table est en fonctionnement, il est possible de
verrouiller les commandes, afin qu'il n'y ait pas
modification de réglage par inadvertance (enfant,
nettoyage,...).
Il suffit d'appuyer sur la touche , le voyant situé à
côté de la touche s'allume et les commandes sont
verrouillées.
Pour modifier l'allure de chauffe ou arrêter la cuisson, il
faut déverrouiller les commandes:appuyez sur la touche
, le voyant s'éteint, les commandes sont
déverrouillées.
Pour accéder de nouveau au réglage d'un foyer,
sélectionnez-le avec la touche de commande
correspondante.
Programmation d'une durée de cuisson
KBT 6124 D - KBT 6114 D - KBT 6114 D-C - KBT
7114 D - KBT 8134 DO - KBT 8134 DO GE - KOT
7134 DO - KOT 7134 HDO
Vous pouvez programmer un des foyers pour une durée
de cuisson allant de 1 minutes à 99 minutes. Procédez
ainsi:
• sélectionnez le foyer à l'aide de la touche de
commande correspondante,
• réglez la puissance désirée avec les touches "+"
et "-",
• appuyez sur la touche de programmation ,
• réglezle temps de cuisson désiré avec les touches
"+" et "-",
• validez la programmation en rappuyant sur la
touche .
Le décompte du temps commence aussitôt.
La fin de cuisson programmée est signalée par un signal
sonore (durant 1 minute) et le foyer s'éteint.

9
Les sécurités
Signal sonore
Des anomalies telle que :
• un objet (casserole, couvert,...) placé plus de 10
secondes sur la zone de commande,
• un débordement sur la zone de commande,
• une pression longue sur une touche,...
peuvent provoquer l'émission d'un signal sonore et
l'extinction de la table.
Enlevez la cause du dysfonctionnement pour arrêter le
signal sonore.
Pour utiliser votre table, remettez-la sous tension et
resélectionnez le ou les foyers à utiliser. Réglez la
puissance désirée.
Coupure de sécurité
Votre appareil est doté d'une coupure de sécurité
automatique qui agit après un certain temps (voir
tableau) en fonction de la puissance choisie. Pendant la
coupure de sécurité, l'affichage de la puissance indique
"0".
exemple: le foyer arrière droit est réglé sur 5 et le foyer
avant gauche est réglé sur 2. Le foyer arrière droit sera
arrêté après 4 heures de fonctionnement et le foyer avant
gauche sera arrêté après 6 heures de fonctionnement.
Pour déverrouiller les commandes, éteignez la table en
appuyant sur la touche .
Puissance Durée limite de
fonctionnement
1-2 6
3-4 5
54
6-7-8 1,5
91,5
Surchauffe
Une utilisation prolongée de la table peut provoquer un
échauffement des composants électroniques.
Une sécurité thermique impose momentanément une
puissance réduite (égale à 3) sur les foyers avants
jusqu'à ce que la température soit redescendue à un
niveau acceptable.

10
Entretien de la table de cuisson
Le verre vitrocéramique utilisé pour la partie chauffante
est lisse et sans pores et résistant aux chocs thermiques
ainsi qu’aux chocs mécaniques dans des conditions
normales d’utilisation. Pour lui conserver toutes ses
propriétés, nous vous conseillons de l’entretenir de la
façon suivante:
• pour un entretien courant, il suffit de passer une
éponge humide, de sécher avec un essuie-tout en
papier.
• Si la table est sale, frottez avec un produit
d’entretien adapté au verre vitrocéramique, rincez et
essuyez.
• les salissures en relief s’enlèvent à l’aide d’un
grattoir. Opérez dès que possible, ne pas attendre
quel’appareil soit refroidi afin d’éviter une incrustation
des salissures.L’utilisation d’une éponge en fil d’acier
inoxydable - spécifique pour verre vitrocéramique -
imprégnée d’eau savonneuse donne d’excellents
résultats.
• Quand la table est propre, vous pouvez utiliser un
produit d’entretien et de protection: celui-ci laisse un
film invisible qui protège la surface lors d’éventuels
débordements.Opérez de préférence quand l’appareil
est tiède ou froid.
• Prenez soin de toujours bien rincer à l’eau claire
et de sécher la table: les résidus des produits peuvent
s’incruster lors d’une prochaine cuisson.
Recommandations
•Ne jamais utiliser des détergents abrasifs ou
corrosifs, tels que les bombes aérosols pour grilloir
et fours, les détacheurs et dérouilleurs, les poudres
à récurer et éponges à surface abrasive:même doux,
ils provoquent des rayures ineffaçables.
• Il est recommandé de tenir à l’écart du plan de
cuisson tout ce qui est susceptible de fondre, tels
que les objets en matières plastiques, sucre ou
produits à forte teneur en sucre. En cas de
débordement sur le plan de cuisson, il est nécessaire
de l’enlever immédiatement (pendant que la surface
est encore chaude) avec un grattoir à lame de rasoir,
afin d’éviter les dégradations de la surface.
•La table ne doit servir que pour la cuisson. Ne
rien poser dessus en dehors de son utilisation. Ne
pas utiliser la table comme plan de dépose (couvert,
casserole, chiffon...), ni comme planche à découper.
• Les emballages en aluminium, le papier
d’aluminium, les récipients en matière plastique ne
doivent pas être placés sur les surfaces tièdes ou
chaudes.
• N'utilisez jamais de nettoyeur vapeur ou à haute
pression pour le nettoyage de votre appareil.
Maintenance et entretien
Conseils pour l’utilisation de votre appareil
Pour obtenir les meilleures performances de votre table
de cuisson, il est important de suivre certaines règles
fondamentales pendant la cuisson et pendant la
préparation des aliments.
•Utilisez des casseroles à fond plat pour qu’elles
adhèrent parfaitement à la zone de chauffe
•Utilisez toujours des casseroles dont le diamètre
couvre complètement la zone de chauffe de façon à
ce que toute la chaleur disponible puisse être utilisée.
•Veillez à ce que la base des casseroles soit toujours
bien sèche et propre, pour garantir un bon contact et
une longue durée de vie des foyers mais aussi des
casseroles.
•Evitez d’utiliser les casseroles que vous utilisez sur
les brûleurs à gaz. La concentration de la chaleur
sur les brûleurs à gaz peut déformer le fond de la
casserole, par conséquent vous n’obtiendrez jamais
le résultat voulu en l’utilisant sur la table de cuisson
en vitrocéramique.
•Ne laissez jamais une zone de cuisson allumée sans
casserole dessus parce que dans ce cas, le niveau
maximum de chaleur est atteint très rapidement et
l’on risque d’endommager les éléments chauffants.
•La table vitrocéramique résiste aux chocs
mécaniques et thermiques. Cependant, elle peut se
briser sous l’effet d’un choc provoqué par un objet
pointu. Dans ce cas, coupez immédiatement
l’alimentation et contactez un centre de Service
Après-Vente agréé pour la réparation.
Gardez toujours propre votre table de cuisson. Avant de
procéderà son entretien, vérifiez si les zonesde chauffes
sont bien éteintes et absolument froides.
Cadre en acier inox (sur certains modèles seulement)
L’acier inox peut se tâcher sous l’effet d’une eau très
calcaire qui resterait longtemps au contact de ce dernier
ou bien sous l’effet de détergents très agressifs
(contenant du phosphore). Nous conseillons de rincer
abondamment et de bien essuyer après entretien. Il est
préférabled’éliminer rapidement tout débordement d’eau
s’il y a lieu.

11
Consigli e raccomandazioni
•Questo apparecchio è stato concepito per un uso
non professionale, all’interno di un’abitazione.
• Primadi utilizzare l’apparecchio leggere attentamente
le avvertenze contenute nel presente libretto in quanto
forniscono importanti indicazioni riguardanti la sicurezza
diinstallazione, d’uso edi manutenzione. Conservarecon
curaquesto libretto per ogni ulteriore consultazione.
• Dopo aver tolto l’imballaggio assicurarsi dell’integrità
dell’apparecchio.In caso di dubbio, non utilizzare l’appa-
recchio,ma rivolgersi a personaleprofessionalmentequa-
lificato.
• Gli elementi dell’imballaggio (sacchetti in plastica, po-
listiroloespanso,viti, ecc.) non devonoessere lasciati alla
portata dei bambini in quanto potenziali fonti di pericolo.
• L’installazionedeve essereeffettuatasecondo le istru-
zionidel costruttore dapersonale professionalmente qua-
lificato.
• Unaerrata installazione può causare danni a persone,
animali o cose, nei confronti dei quali il costruttore non
puòessere considerato responsabile.
• La sicurezza elettrica di questo apparecchio è assicu-
rata soltanto quando lo stesso è correttamente collegato
all’impianto di messa a terra, come previsto dalle vigenti
normedi sicurezza elettrica. Controllare chequesto requi-
sito di sicurezza fondamentale sia sempre rispettato e, in
caso di dubbio, richiedere un controllo accurato dell’im-
pianto da parte di personale professionalmente qualifica-
to.
• Ilcostruttore non può essere considerato responsabile
per eventuali danni causati dalla mancanza di messa a
terradell’impianto.
• Prima di collegare l’apparecchio accertarsi che i dati
tecniciriportatisulla targhettasiano rispondentialle carat-
teristiche dell’impianto elettrico.
• Verificare che la portata elettrica dell’impianto e delle
prese di corrente siano adeguate alla potenza massima
dell’apparecchio indicata in targa.In caso di dubbio, rivol-
gersia personale professionalmente qualificato.
• Questoapparecchiodovrà esseredestinatosolo all’uso
per il quale è stato espressamente concepito. Ogni altro
uso (ad esempio: riscaldamento di ambienti) è da consi-
derarsiimproprioe quindipericoloso.
• Ilcostruttore non può essere considerato responsabile
per eventuali danni derivanti da usi impropri, erronei ed
irragionevoli.
Primo utilizzo:la colla applicata sulle guarnizionilascia alcune traccedi grasso sulvetro.Prima di utilizzare l’apparec-
chio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo.Durante le prime ore di
funzionamento, è possibile che venga avvertito un odore di gomma, che comunque scomparirà presto.
• L’uso di un qualsiasi apparecchio elettrico comporta
l’osservanza dialcune regole fondamentali.Inparticolare:
• non toccare l’apparecchio con mani umide;
• nonusare l’apparecchio a piedi nudi;
• evitarel’uso di prolunghe;
• non tirare il cavo di alimentazione, o l’apparecchio
stesso, per staccare la spina dalla presa di corrente;
• nonlasciare esposto l’apparecchioad agenti atmo-
sferici (pioggia, sole, ecc.);
• nonpermetterechel’apparecchio sia usatodaibam-
bini o da incapaci, senza sorveglianza.
• Prima di effettuare qualsiasi operazione di pulizia o di
manutenzione, disinserire l’apparecchio dalla rete di ali-
mentazione elettrica, o staccando la spina, o spegnendo
l’interruttore dell’impianto.
•Nel caso in cui sul vetro si produca una incrinatu-
ra,scollegare immediatamente l’apparecchio.Per la ri-
parazione, rivolgersi esclusivamente ad un centro d’assi-
stenza tecnica autorizzato e richiedere l’uso di ricambi
originali.Il mancato rispetto di questecondizioni può com-
prometterela sicurezza dell’apparecchio.
• Allorchési decida di nonutilizzare più l’apparecchio, si
raccomanda di renderlo inoperante tagliandone il cavo di
alimentazione, dopo aver staccato la spina dalla presa di
corrente.Si raccomanda inoltre di rendere innocue quelle
parti dell’apparecchio che potrebbero rappresentare un
pericolo, specialmente per i bambini che potrebbero ser-
virsi dell’apparecchio per i loro giochi.
•Il piano in vetroceramica è resistente sia agli urti
termici,sia agli urti meccanici.Tuttavia,esso può fran-
tumarsi se colpito violentemente con un oggetto ap-
puntito, quale un utensile. In questo caso, scollegare
l’apparecchio dalla rete di alimentazione e rivolgersi
ad un centro di assistenza tecnica autorizzato ad ese-
guire riparazioni.
• Non dimenticare che la temperatura della zona riscal-
danteresta piuttosto elevata per almeno30 minuti dopolo
spegnimento; fare attenzione a non appoggiare
inavvertitamente recipienti o oggetti su questa zona an-
cora calda.
• Non accendere le zone di riscaldamento se vi sono
fogli di alluminio o oggetti in plastica sul piano di cottura.
• Nonavvicinarsialle zone diriscaldamentoquando sono
calde.
• Quando si utilizzano piccoli elettrodomestici accanto
alpiano di cottura,controllare che il cavo di alimentazione
non entri in contatto con le superfici calde.
• Assicurarsi che i manici delle pentole siano sempre
rivolti verso l’interno del piano di cottura per evitare che
vengano urtati accidentalmente.

12
Leistruzioni che seguono sono rivolte all’installatore qua-
lificato affinché compia le operazioni di installazione,
regolazionee manutenzionetecnica nel modopiù corretto
e secondo le norme in vigore.
Importante:primadi qualsiasi operazione,disinserire elet-
tricamente il piano cottura.
Installazione
• Il piano di cottura è destinato ad essere installato
su un mobile da cucina tramite la semplice rimozione
delvano corrispondente.
• Ilmateriale del piano di lavoro deve resistere a una
temperatura di circa 100 °C.
• Il piano di cottura deve essere posizionato a una
distanzaminima di40 mm dallaparete retrostanteo da
qualsiasi altra superficie verticale, per consentire una
adeguata aerazione e per evitare il surriscaldamento
dellesuperfici attornoall’apparecchio.
• Sesi desidera installare il piano di cottura sopra un
forno, questo deve essere provvisto di un sistema di
raffreddamentoa ventilazione forzata.
• Evitare di installare il piano di cottura sopra una la-
vastoviglie; all’occorrenza, frapporre un elemento di
separazione a tenuta stagna trai i due apparecchi.
Fissaggio
Molto importante: L’installazione del piano in
vetroceramica deve essere effettuata su una superficie
d’appoggioperfettamentepiana. Leeventualideformazioni
provocate da un errato fissaggio potrebbero alterare le
caratteristiche e le prestazioni del piano di cottura.
Le molle di fissaggio sono avvitate tramite viti (vedere lo
schema).
È indispensabile che queste viti rimangano accessibi-
li.
Inserireil piano di cottura nel vano del mobile esercitando
una adeguata pressione sull’intero perimetro affinché il
piano di cottura aderisca perfettamente al top.
LATO ANTERIORE DEL
PIANO DI COTTURA
PIANO DI
LAVORO
30
40
MONTAGGIO DELLE MOLLE SUL LATO INFERIORE
PIANO DI COTTURA ROVESCIATO
Installazione e fissaggio
10
Distanza da rispettare
fra il vano per
l'incasso
e il mobile
560 +/- 1
490 +/- 1
48
590
520
560 +/- 1
490 +/- 1
48
574
504
690
520
560 +/- 1
490 +/- 1
48
785
750 +/- 1
510
490+/- 1
48

13
Caratteristiche Tecniche
Collegamento elettrico
• Lasicurezza elettrica diquesto apparecchio è assi-
curata soltanto quando lo stesso è correttamente col-
legatoall’impianto di messaa terra, come previsto dal-
le vigenti norme di sicurezza elettrica. Controllare che
questorequisito di sicurezza fondamentale siasempre
rispettato e, in caso di dubbio, richiedere un controllo
accuratodell’impianto dapartedi personale professio-
nalmentequalificato.
• Ilcostruttore nonpuòessere considerato responsa-
bilepereventualidannicausatidallamancanzadimessa
aterra dell’impianto.
• Prima di collegarel’apparecchio accertarsiche idati
tecnici riportati sulla targhetta siano rispondenti alle
caratteristiche dell’impianto elettrico.
• Verificare chelaportataelettricadell’impiantoedelle
prese di corrente siano adeguate alla potenza massi-
ma dell’apparecchio indicata in targa. In caso di dub-
bio, rivolgersia personale professionalmente qualifica-
to.
Primadiqualsiasi intervento, disinserire elettricamente
l’apparecchio.
Il collegamento del piano di cottura all’impianto deve es-
sereeffettuatotramiteuna scatola diconnessione:nelcaso
dicollegamento diretto dell’apparecchio alla rete, occorre
prevedereuninterruttore omnipolare,accessibileincaso
di necessità, con distanza di apertura dei contatti uguale
o superiore a 3 mm.
Collegamento monofase
Il piano è dotato di cavo di alimentazione già collegato e
predisposto per il collegamento monofase.Effettuare l’al-
laccio dei fili in accordo con la tabella e i disegni che
seguono:
Tensione tipo e
frequenza rete Cavo elettrico Collegamento fili
230V 1+N ~
50 Hz
: giallo/verde;
N: i 2 fili blu insieme
L: marrone insieme
al nero
Altri tipi di collegamento
Se l’impianto elettrico corrisponde a una delle seguenti
caratteristiche:
Tensione tipo e frequenza di rete
• 400V - 2+N ~ 50 Hz
• 230V 3 ~ 50 Hz
• 400V - 2+2N ~ 50 Hz
Separare i cavi ed effettuare il collegamento dei fili in
accordo con la tabella e i disegni che seguono:
Tensione tipo e
frequenza rete Cavo elettrico Collegamento fili
400V - 2+N ~
50 Hz
230V 3 ~
50Hz
: giallo/verde;
N: i 2 fili blu insieme
L1: nero
L2: marrone
400V - 2+2N ~
50 Hz
: giallo/verde;
N1: blu
N2: blu
L1: nero
L2: marrone
Se l’impianto elettrico corrisponde a una delle seguenti
caratteristiche:
Tensione tipo e frequenza di rete
• 400V 3 - N ~ 50 Hz
procedere come segue:
! L’eventuale cavo in dotazione non è utilizzabile per que-
sti tipi di installazione.
1. Utilizzare un cavo di alimentazione appropriato, tipo
H05RR-F o di valore superiore, delle dimensioni adatte
(sezione cavo: 2,5 mm).
2. Servendosi di un cacciavite, far leva sulle linguette
del coperchio della morsettiera e aprirla ( vedi immagine
Morsettiera ).
3. Svitare la vite del serracavo e le viti dei morsetti rela-
tivi al tipo di allaccio necessario e posizionare i cavallotti
di collegamento secondo la tabella e i disegni che se-
guono.
4. Posizionare i fili in accordo con la tabella e i disegni
che seguono ed effettuare il collegamento stringendo a
fondo tutte le viti dei morsetti.
Tensione tipo e
frequenza rete Collegamenti elettrici Morsettiera
400V 3-N ~
50 Hz Trifase 400
5. Fissare il cavo di alimentazione nell’apposito
fermacavo e chiudere il coperchio.
5
Fase Cavallotto NeutroTerraFase
12
34
Fase
Trifase 400

14
Questo apparecchio è stato costruito in conformità
alle seguenti normative comunitarie:
- 73/23/CEE del 19.02.73 (Bassa Tensione) e succes-
sive modifiche;
- 89/336/CEE del03.05.89 (Compatibilità elettromagne-
tica) e successive modifiche;
- 93/68/CEE del22.07.93 (BassaTensione) e successi-
ve modifiche.
- 2002/96/CE
Avvertenzaimportante: Incasodiinstallazionedelpianodi
cotturasopraunforno daincasso,l’allaccio elettrico delpia-
noequellodelfornodevonoessererealizzatiseparatamente,
siaperragionidisicurezzaelettrica,siaparfacilitareleeven-
tualioperazionidiestrazionedelforno.
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiatureelettriche ed elettroniche(RAEE), preve-
de che gli elettrodomestici non debbano essere smaltiti
nel normale flusso dei rifiuti solidi urbani. Gli apparecchi
dismessi devono essere raccolti separatamente per
ottimizzare il tasso di recupero e riciclaggio dei materiali
cheli compongono ed impedirepotenziali danni per la sa-
lute e l’ambiente.Il simbolo del cestino barrato è riportato
sututti i prodotti perricordare gli obblighi di raccolta sepa-
rata.
Per ulteriori informazioni, sulla corretta dismissione degli
elettrodomestici,i detentori potranno rivolgersi al servizio
pubblicopreposto o ai rivenditori.

15
Descrizione delle zone di cottura
Gli elementi alogeni
Questo tipo di elemento trasmette il calore tramite l’irradiazione della lampada alogena che contiene. Si fa apprezzare
perle proprietà che ricordano quelle tipiche del gas: rapidarisposta ai comandi, visualizzazione istantanea della poten-
za.
Gli elementi radianti
Questotipo di elemento è composto da una molteplicità di spire chegarantiscono la ripartizione uniforme del calore sul
fondo del recipiente, per una perfetta riuscita di tutte le cotture a fuoco basso: stufati, salse o piatti da riscaldare.
Ciascuna zona di cottura viene azionata:
• tramite un tasto di selezione la cui serigrafia è una
riproduzionedel disegno della zona di cottura,
• e da un dispositivo di regolazione della potenza
composto da un doppio tasto (+,-).
L’estensione delle zone di cottura (concentrica o ovale)
viene attivata tramite un apposito tasto.
Finché la temperatura delle zone di cottura rimane supe-
riore a 60 °C, anche dopo l’arresto, gli indicatori di calo-
re residuo restano accesi (l’indicatore delle potenze
visualizza H) per prevenire il rischio di ustioni.
La seguente tabella fornisce utili indicazione per un utiliz-
zo ottimale delle varie zone di cottura.
PIANI COTTURA KBT 6124 D KBT 6114 D - KBT 6114 D-C
KBT 7114 D KBT 6004
Zone di cottura Potenza
(in W) Diametro (in mm) Potenza (in W) Diametro (in mm) Potenza (in W) Diametro (in mm)
Posteriore sx RD 1100/2500 230 RD 1000/2200 210 R 2300 210
Anteriore sx R 600 100 R 1200 140 R 1200 140
Posteriore dx R 1400 160 R 1400 160 R 1400 160
Anteriore dx R 1800 180 R 1800 180 R 1800 180
Potenza totale 6300 6600 6700
H = alogeno, R = radiante singolo, RO = radiante ovale, RD = radiante doppio,
RT = radiante triplo
PIANI COTTURA KBT 6024 DO KBT 6013 T KBT 6011 DH
Zone di cottura Potenza
(in W) Diametro (in mm) Potenza (in W) Diametro (in mm) Potenza (in W) Diametro (in mm)
Posteriore sx R 1400 160 H 2500 230
Anteriore sx RO 1000/1800 210 RT
1050/1950/2700 270 R 1200 140
Posteriore dx RD 1000/2200 210 R 600 100 R 1400 160
Anteriore dx R 1200 140 R 1800 180 RD 700/1700 180
Potenza totale 6600 5100 6800
H = alogeno, R = radiante singolo, RO = radiante ovale, RD = radiante doppio,
RT = radiante triplo
PIANI COTTURA KBT 6001 H KBT 8134 DO
KBT 8134 DO GE KOT 7134 DO
Zone di cottura Potenza
(in W) Diametro (in mm) Potenza (in W) Diametro (in mm) Potenza (in W) Diametro (in mm)
Posteriore sx H 2500 210 R 2300 140 RD 1000/2200 210
Anteriore sx R 1200 140 R 1200 210 R 600 100
Posteriore dx R 1400 160 RO 1500/2400 230 RO 1000/1800 160
Anteriore dx R 1800 180 R 1400 160 R 1400 210
Potenza totale 6900 7300 6000
H = alogeno, R = radiante singolo, RO = radiante ovale, RD = radiante doppio,
RT = radiante triplo
PIANI COTTURA KOT 7134 HDO
Zone di cottura Potenza
(in W) Diametro (in mm)
Posteriore sx HD 1050/2500 210
Anteriore sx R 600 100
Posteriore dx RO 1000/1800 160
Anteriore dx R 1400 210
Potenza totale 6300
H = alogeno, R = radiante singolo,
RO = radiante ovale, RD = radiante doppio,
RT = radiante triplo, HD = alogeno doppio
Potenza Tipo di cottura
1 Burro o cioccolato fuso
2
3Riscaldamento di liquidi
4 Preparazione di creme e salse
5 Cottura di carni lesse, blanquette, entremets
6 Cottura di pasta e riso
7
8Cottura a fuoco vivo di carni, pesce, omelette
9 Fritture

16
I comandi
1. Tasto acceso/ spento
2. Tasti di selezione delle zone di cottura
3. Indicatori di potenza (da 0 a 9) e di calore residuo (H)
4. Indicatore di selezione di una zona di cottura:
• acceso: la zona di cottura corrispondente è selezio-
natae regolabile,
• spento: la zona di cottura corrispondente non è sele-
zionata e non può essere effettuata nessuna
regolazione.
5. Tastodi aumentodella potenza
6. Tastodi diminuzionedella potenza
7. Tasto di estensione della o delle zone di cottura
estendibili(concentricheo ovali):presente suipianicot-
tura composti da 1 o 2 zone di cottura estendibili
8. Spia di funzionamento della superficie grande per le
zone di cottura estendibili (concentriche o ovali): pre-
sente accanto a ogni zona di cottura estendibile
9. Tastodi regolazionedel contaminutiper laprogramma-
zionedi una durata di cottura (solo sui modelli dotati di
contaminuti)
10.Indicatore delladurata programmata
11.Spia di funzionamento della zona di cottura program-
mata
12.Tasto di blocco dei comandi
13.Spia di blocco
Nota
• Iltasto di estensione della o delle zone di cotturaestendibili (7) e le relative spie (8) sono presentiunicamente sui
modelli dotati di zone di cottura estendibili (concentriche o ovali).
• Iltasto di regolazionedel contaminuti (9), gli indicatori di durata(19) e lespie di funzionamento (11)sono presenti
unicamente sui modelli dotati di contaminuti.

17
Funzionamento
Quando il piano di cottura viene collegato elettricamente,
un breve segnale acustico viene emesso dopo alcuni se-
condi: soltanto a questo punto è possibile accendere il
piano di cottura.
Accensione del piano cottura
L’accensionedelpiano cotturaavvienetenendo premutoil
tasto per 3 secondi.
Funzionamento delle zone di cottura
Ciascuna zona di cottura viene azionata tramite un tasto
di comando e un dispositivo di regolazione della potenza
composto da un doppio tasto (+,-).
8.
8. 8.
8.
Accensione di una zona di cottura
• Per metterein funzione una zonadi cottura,premere il
relativo tasto di comando e impostare la potenza deside-
rata (da 0 a 9) tramite i tasti “+” e “-”.
• Per impostare direttamente la potenza massima (9),
premere brevemente il tasto “-”.
• È possibile accelerare i tempi di riscaldamento di una
zona di cottura procedendo in questo modo:
1. regolare la potenza della zona di cottura al massi-
mo(9);
2. quindi premere il tasto “+”:sul display della poten-
zaappare “A”;
3. aquesto punto, impostarela potenzache si deside-
raraggiungereper la cottura(ad esempio, 5).
Quando viene raggiunta questa temperatura, la funzione
di riscaldamento rapido si interrompe automaticamente e
lacottura prosegue normalmente alla potenza 5.
Funzionamento delle zone di cottura estendibili
(se il piano di cottura è dotato di zone estendibili, vedere
lapagina precedente)
1. Premere il tasto di comando corrispondente alla
zona di cottura da utilizzare;
2. Impostarela potenza desiderata(da 0 a 9) tramitei
tasti “+” e “-”;
3. Premereil tasto per accenderela zona dicottu-
ra in tutta la sua estensione.
Per tornare alla zona piccola, è sufficiente premere nuo-
vamente il tasto d’estensione.
La spia accanto alla zona di cottura estendibile rimane ac-
cesa per tutto il periodo di utilizzo della superficie grande.
KBT 6013T
Premendo una volta il tasto si accende la zona “me-
dia”;premendo due volte si accende la zona “grande”.
Per tornare a una zona di grandezza inferiore, premere
nuovamente il tasto .
Spegnimento di una zona di cottura
Per spegnere una zona di cottura, selezionarla tramite il
relativo tasto di comando e:
• premere contemporaneamente i tasti “+” e “-”: la
potenzatorna immediatamente a 0e la zona di cottura
si spegne;
• oppurepremere il tasto”-”: la potenzadella zona di
cotturascende progressivamente, finoallo spegnimen-
to.
Spegnimento del piano di cottura
Premere il tasto ; l’apparecchio si spegne.
Se i comandi dell’apparecchio sono stati bloccati (vedere
paragrafo successivo), continueranno ad essere bloccati
anche dopo aver riacceso il piano di cottura. Per poter
utilizzare le zone di cottura occorre sbloccare i comandi.
Blocco dei comandi
Quando il piano di cottura è in funzione, è possibile bloc-
care i comandi per evitare il rischio di modifiche fortuite
alle regolazioni (bambini, operazioni di pulizia, ecc.).
Èsufficiente agire sul tasto ; la spia chesi trova accan-
to al tasto si accende e i comandi si bloccano.
Per modificare lapotenza di riscaldamentoo interrompere
la cottura, è necessario sbloccare i comandi: premere il
tasto ;la spia si spegne e i comandi si sbloccano.
Peraccedere nuovamente alla regolazionedi una zona di
cottura,selezionarla tramite il tasto dicomando corrispon-
dente.
Programmazione di una durata di cottura
KBT 6124 D - KBT 6114 D - KBT 6114 D-C - KBT
7114 D - KBT 8134 DO - KBT 8134 DO GE - KOT
7134 DO - KOT 7134 HDO
Èpossibile programmareuna delle zone di cotturaper una
durata di cottura compresa tra 1 e 99 minuti. Procedere
nelmodo seguente:
• selezionare la zona di cottura tramite il tasto di co-
mandocorrispondente;
• impostare la potenza desiderata tramite i tasti “+”
e“-”,
• premereil tasto di programmazione ,
• impostare la durata di cottura desiderata tramite i
tasti “+” e “-”;
• confermare la programmazione premendo ancora
una volta il tasto .
Il conto alla rovescia della durata di cottura ha inizio im-
mediatamente.
Lafine della cotturaprogrammata è indicata da un segna-
le acustico (per la durata di 1 minuto) e la zona di cottura
sispegne.

18
Dispositivi di sicurezza
Segnale acustico
Alcuneanomalie, quali:
• un oggetto (pentola, posata, ecc.) posto per oltre
10 secondi sull’area dei comandi,
• unversamento sull’area dei comandi,
• una pressione esercitata a lungo su un tasto, ecc.
possono provocare l’emissione di un segnale acustico e
lo spegnimento del piano d cottura.
Rimuovere la causa del malfunzionamento per interrom-
pere il segnale acustico.
Per utilizzare il piano di cottura, riaccenderlo e seleziona-
re nuovamente la zona o le zone di cottura desiderate.
Impostare la potenza necessaria.
Interruttore di sicurezza
L’apparecchioè dotato diun interruttore di sicurezzaauto-
matico che scatta dopo un certo intervallo di tempo (ve-
deretabella) infunzione della potenzascelta. Durantel’in-
terruzione di sicurezza, il display della potenza indica “0”.
esempio: la zona di cottura posteriore destra è impostata
su 5 e la zona di cottura anteriore sinistra è impostata su
2. La zona posteriore destra si spegne dopo 4 ore di fun-
zionamento, mentre la zona anteriore sinistra si spegne
dopo6ore di funzionamento.
Per sbloccare i comandi, spegnere il piano di cottura pre-
mendo il tasto .
Surriscaldamento
Un uso prolungato del piano di cottura può provocare il
surriscaldamentodei componenti elettronici.
Undispositivo di protezione termica impone temporanea-
mente una potenza ridotta (pari a 3) sulle zone di cottura
anteriori finché la temperatura non sarà scesa a un livello
accettabile.
Livello di potenza Tempo limite di
funzionamento in ore
1-2 6
3-4 5
54
6-7-8 1,5
91,5

19
Manutenzione del piano di cottura
Il piano in vetroceramica utilizzato come superficie riscal-
dante è perfettamente liscio e privo di porosità; inoltre,
nelle normali condizioni di impiego, è resistente sia agli
urti termici,sia agli urtimeccanici.Ai finidel corretto man-
tenimento di tutte le proprietà del piano di cottura, si con-
siglia di procedere alla sua manutenzione nel modo se-
guente:
• ·per una manutenzione ordinaria, è sufficiente la-
varlo con una spugna umida, asciugando quindi con
unacarta assorbente per cucina.
• Seil piano è particolarmente sporco,strofinare con
un prodotto specifico per la pulizia delle superfici in
vetroceramica,sciacquare e asciugare.
• perrimuovere gli accumuli disporco più consistenti
servirsidiun apposito raschietto.Intervenirenon appe-
na possibile, senza attendere che l’apparecchio si sia
raffreddato, per evitare l’incrostazione dei residui.Ec-
cellenti risultati si possono ottenere usando una
spugnetta in filo d’acciaio inossidabile - specifica per
piani in vetroceramica - imbevuta di acqua e sapone.
• Una volta pulito, il piano può essere trattato con un
prodottospecifico perla manutenzionee la protezione:
la pellicola invisibile lasciata da questo prodotto pro-
tegge la superficie in caso di scolamenti durante la
cottura. Si raccomanda di eseguire queste operazioni
conl’apparecchio tiepido o freddo.
• Ricordarsi sempre di risciacquare con acqua pulita
easciugare accuratamente ilpiano: i residui di prodotti
potrebbero infatti incrostarsi durante la successiva
cottura.
Importanti raccomandazioni
•Evitare rigorosamente l’uso di detergenti abra-
sivi o corrosivi, quali i prodotti in bombolette spray
per barbecue e forni, gli smacchiatori e prodotti
antiruggine, i detersivi in polvere e le spugne con su-
perficie abrasiva, in quanto possono graffiare
irrimediabilmentela superficie.
• Siraccomandadi tenere a debita distanza dal pia-
no di cottura qualsiasioggetto che potrebbe fondere,
adesempio oggetti di plastica, zucchero o prodotti
con un elevato contenuto di zucchero. In caso di
versamento sul piano di cottura di questi materiali, ri-
muoverli immediatamente (finché la superficie è an-
cora calda) con un raschietto a lama di rasoio, per evi-
tare di rovinare la superficie.
•Il piano deve essere utilizzato esclusivamente
per operazioni di cottura. Non posare alcun oggetto
sul piano mentre non viene utilizzato.Non utilizzare il
pianocome superficie di appoggio (per posate, pento-
le, strofinacci, ecc.), né come tagliere.
• Gli imballaggi in alluminio, la pellicola di alluminio, i
recipienti in plastica non devono essere mai lasciati
sulle superfici ancora tiepide o calde.
• Non utilizzare mai pulitori a vapore o ad alta pres-
sioneper la pulizia dell’apparecchio.
Pulizia e manutenzione
Consigli pratici per l’uso dell’apparecchio
Per ottenere le migliori prestazioni dal piano di cottura, è
indispensabile osservare alcune regole fondamentali du-
rante la cottura e la preparazione dei cibi.
•Adoperarepentole confondopiattoper esserecerti che
aderiscanoperfettamente allazona riscaldante
•Adoperare sempre pentole di diametro sufficiente a
coprirecompletamente lazona riscaldante,in modo da
garantire lo sfruttamento di tutto il calore disponibile.
•Accertarsi che il fondo delle pentole sia sempre
perfettamente asciuttoe pulito, pergarantire lacorretta
aderenza e una lunga durata non solo delle zone di
cottura, ma anche delle pentole stesse.
•Evitare di utilizzare le stesse pentole utilizzate sui
bruciatori a gas. La concentrazione di calore sui
bruciatori a gas può deformare il fondo della pentola,
che pertanto non consentirà di ottenere il risultato
auspicato quando utilizzata sul piano di cottura in
vetroceramica.
•Non lasciare mai una zona di cottura accesa senza
pentola poiché il suo riscaldamento, raggiungendo
rapidamente il livello massimo, potrebbe danneggiare
gli elementi riscaldanti.
•Ilpianoin vetroceramicaèresistente siaagliurtitermici,
sia agli urti meccanici.Tuttavia, esso può frantumarsi
se colpito violentemente con un oggetto appuntito. In
questo caso, scollegare l’apparecchio dalla rete di
alimentazione e rivolgersi ad un centro di assistenza
tecnicaautorizzato ad eseguire riparazioni.
Teneresempre pulito ilpiano di cottura.Prima di procede-
re alla manutenzione del piano, accertarsi che le zone ri-
scaldanti siano spente e raffreddate.
Telaio in acciaio inox (soltanto su alcuni modelli)
L’acciaio inossidabile può macchiarsi per effetto di un’ac-
qua molto calcarea lasciata per un periodo di tempo pro-
lungato a contatto dello stesso oppure a causa di prodotti
per la pulizia particolarmente aggressivi (contenenti fo-
sforo).Siconsigliadisciacquareabbondantementeeasciu-
gare con cura dopo la pulizia del piano.In caso di versa-
menti d’acqua, intervenire rapidamente asciugando con
cura.

20
Ratschläge und Empfehlungen
•Dieses Gerät ist für den nicht professionellen
Einsatz im privaten Haushalt bestimmt.
• LesenSiebittevor GebrauchdesGerätesdie indiesem
Handbuch enthaltenen Hinweise aufmerksam durch. Sie
enthaltenwichtige Angaben hinsichtlich der Sicherheitbei
derInstallation,demGebrauchundderWartung.Bewahren
Siedieses Handbuch sorgfältigauf, damit Sie es jederzeit
zuRate ziehen können.
• Überzeugen Sie sich nach Abnahme derVerpackung,
dassdasGerätauchnichtbeschädigtwurde.ImZweifelsfall
raten wir, das Gerät nicht zu benutzen und sich an
Fachpersonal zuwenden.
• Das Verpackungsmaterial wie Plastikbeutel,
Schaumstoffe, Nägel usw.kann für Kinder gefährlich sein
undmussdemnachausihrerReichweitegehaltenwerden.
• Die Installation ist von Fachpersonal und gemäß den
Anweisungendes Herstellers durchzuführen.
• Eine unsachgemäße Installation kann zu Schäden an
Personen, Tieren oder Gegenständen führen, für die der
HerstellerjeglicheHaftung zurückweist.
• Die elektrische Sicherheit dieses Gerätes ist nur dann
gewährleistet, wenn es sachgemäß und gemäß den
geltendenSicherheitsvorschriften an eineErdungsanlage
angeschlossenwird.DieGegebenheitdiesergrundlegenden
Sicherheitsanforderung muss überprüft werden, im
Zweifelsfalle ist eine Kontrolle der Anlage durch
Fachpersonal anzufordern.
• Der Hersteller kann für eventuelle, durch Fehlen einer
Erdungsanlageverursachte Schäden nicht verantwortlich
gemachtwerden.
• VorAnschluss desGerätes kontrollierenSie bitte,dass
die auf dem Typenschild angegebenen Daten mit den
EigenschaftendesVersorgungsnetzesübereinstimmen.
• Vergewissern Sie sich davon, dass die elektrische
Leistung der Anlage und der Steckdosen der maximalen,
auf dem Typenschild angegebenen Höchstleistung des
Gerätesentspricht. Im Zweifelsfalle ziehenSie bitte einen
Fachmann zu Rate.
• Dieses Gerät darf nur für den Zweck, für den es
geschaffen wurde, eingesetzt werden. Jeder andere
Einsatz (zum Beispiel: zum Beheizen von Räumen) ist
alsunsachgemäß und gefährlichanzusehen.
• Der Hersteller haftet nicht für eventuelle, durch
unsachgemäßen, falschen oder unangemessenen
Gebrauchverursachte Schäden.
Erste Inbetriebnahme:Der auf die Dichtungen aufgetragene Leim könnte Fettspuren auf dem Glas hinterlassen.Wir
empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde
Poliercreme) zu entfernen.Währendder ersten Betriebsstunden könnte einGeruchverbranntenGummis zu vernehmen
sein. Dies wird sich nach kurzer Zeit geben.
• Die Verwendung eines jeden Elektrogerätes setzt die
Einhaltung einiger wichtiger Grundregeln voraus,
insbesonderefolgender:
• BerührenSie das Gerätnicht mit feuchtenHänden.
• Benutzen Sie das Gerät nicht barfuß.
• Vermeiden Sieden Einsatz vonVerlängerungen.
• ZiehenSie den Stecker nichtamVersorgungskabel
oder sogar an dem Gerät selbst aus der Steckdose.
• Setzen Sie das Gerät nicht der Witterung aus
(Regen,Sonne usw.).
• Lassen Sie das Gerät nicht von unbeaufsichtigten
Kindernoderunbefugten Personenbenutzen.
• Vorjeder Reinigungs- undWartungsarbeitist dasGerät
entweder durch Herausziehen des Steckers oder durch
Abschaltendes Hauptschalters der Hausanlage stromlos
zu machen.
• SolltedasGlasIhresGlaskeramik-Kochfeldesspringen,
istdas Gerätsofort vomStromnetz abzuschalten.Wenden
Sie sich zwecks eventueller Reparaturen ausschließlich
aneine anerkannteKundendienststelle undverlangen Sie
denEinsatz von Originalersatzteilen. Die Nichtbeachtung
dieserHinweise kann die Sicherheit des Gerätes in Frage
stellen.
•Soll das Gerät nicht mehr verwendet werden
empfehlen wir, dieses durch Durchschneiden des
Versorgungskabels,nach Herausziehen desselben aus
der Steckdose, unbrauchbar zu machen. Ferner raten
wir,jeneGeräteteile zuvernichten,dievor allemfür Kinder,
die das unbrauchbare Gerät zum Spielen benutzen
könnten,eine Gefahr darstellen.
• Das Glaskeramikkochfeld ist beständig gegen
Temperaturschocks, wie auch gegen mechanische
Schocks.Dennoch kann es durchStöße bzw.Aufprallvon
spitzenGegenständenzerbrechen.Schalten Sie dasGerät
in diesem Falle umgehend vom Stromnetz und wenden
Sie sich zwecks Reparatur des Kochfeldes an eine
zuständigeKundendienststelle.
•BitteberücksichtigenSie,dassdieKochzonen noch
für mindestens 30 Minuten nach Ausschalten heiß
bleiben; achten Sie deshalb darauf, dass nichts
unbeabsichtigtauf diese heißen Flächenabgelegt bzw.
abgestellt wird.
• Schalten Sie die Kochstellen nicht ein, wenn auf dem
Kochfeld Alu- oder Klarsichtfolie liegen sollte.
• Stützen Sie sich nicht auf heiße Kochzonen.
• Achten Sie bitte bei Gebrauch von kleinen
Elektrogerätendarauf,dassdasKabelkeine heißen Stellen
berührt.
• Stellen Sie Stieltöpfe und Pfannen immer mit nach
innen gerichteten Griffen auf die Kochstelle, um jegliches
Risikodurch unbeabsichtigtes Anstoßenauszuschließen.

21
Die nachstehend aufgeführten Anweisungen sind an den
Fachinstallateur gerichtet und gelten als Leitlinien zur
korrektentechnischenInstallation,Einstellung undWartung
gemäßden geltenden Richtlinien.
Wichtig:VorjederReinigungundPflegemussdasKochfeld
vomStromnetz getrennt werden.
Installation
• Das Kochfeld kann auf einem Unterschrank installiert
werden,andemnurinderArbeitsplatteeinentsprechender
Ausschnitt vorzusehen ist.
• Das Material der Arbeitsplatte muss einer
Temperaturbelastungvon100°Cstandhaltenkönnen.
• DasKochfeldmussineinemAbstandvonmindestens
40mmvonderdahinterliegendenWandbzw.jederanderen
vertikalenFläche angebracht werden,um einegeeignete
Belüftung zu gewährleisten und ein Überhitzen der
angrenzendenFlächenzuvermeiden.
• SolldasKochfeldübereinemEinbaubackofeninstalliert
werden, muss letzterer mit einem Kühlsystem mit
Zwangsbelüftungausgestattetsein.
• Das Kochfeld sollte nicht über einem Geschirrspüler
installiert werden. Sollte dies jedoch unvermeidlich sein,
istzurAbdichtungeinZwischenteilzwischenKochfeldund
Geschirrspülerzuinstallieren.
Befestigung
Sehr wichtig:Das Glaskeramik-Kochfeld muss auf einer
perfektebenenStütz- bzw.Auflageflächeinstalliertwerden.
Durch unsachgemäße Befestigung hervorgerufene
Verformungen könntendieEigenschaften und Leistungen
desKochfeldesbeeinträchtigen.
Die Befestigungsklammern werden mittels Schrauben
angeschraubt(siehe Schema).
Diese Schrauben müssen jederzeit zugänglich sein.
Setzen Sie das Kochfeld durch leichtes Andrücken des
gesamten umlaufenden Randes in den Möbelausschnitt,
damites vorschriftsmäßig aufder gesamtenAuflagefläche
aufstützt.
VORDERSEITE DES
KOCHFELDES
ARBEITS-
FLÄCHE
30
40
MONTAGE DER KLAMMERN AN DER UNTERSEITE
UNTERSEITE DES KOCHFELDES
Installation und Befestigung
10
Einzuhaltender
Abstand zwischen
Kochmulde en
het meubel
560 +/- 1
490 +/- 1
48
590
520
560 +/- 1
490 +/- 1
48
574
504
690
520
560 +/- 1
490 +/- 1
48
785
750 +/- 1
510
490+/- 1
48
