Sommario
Installa ione, 2-3
Posizionamento
Collegamento elettrico
Descrizione dellapparecchio, 4
Vista dinsieme
Pannello di controllo
Avvio e utilizzo, 5
Avviare il forno
Targhetta caratteristiche
Il programmmatore di cottura elettronico,
6
Programmi, 7-9
Programmi di cottura
Consigli pratici di cottura
Tabella cottura
Precauzioni e consigli, 10
Sicurezza generale
Smaltimento
Risparmiare e rispettare lambiente
Manutenzione e cura, 11
Escludere la corrente elettrica
Pulire lapparecchio
Pulire la porta
Sostituire la lampadina
Montaggio del it Guide Scorrevoli
Assistenza, 12
Assistenza attiva 7 giorni su 7
Italiano, 1Français, 24
Espanol, 35 Portuges, 46
English,13
GB IT FR
ESPT
Istruzioni per luso

2
IT
 È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
allapparecchio per informare il nuovo proprietario sul
funzionamento e sui relativi avvertimenti.
 Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.

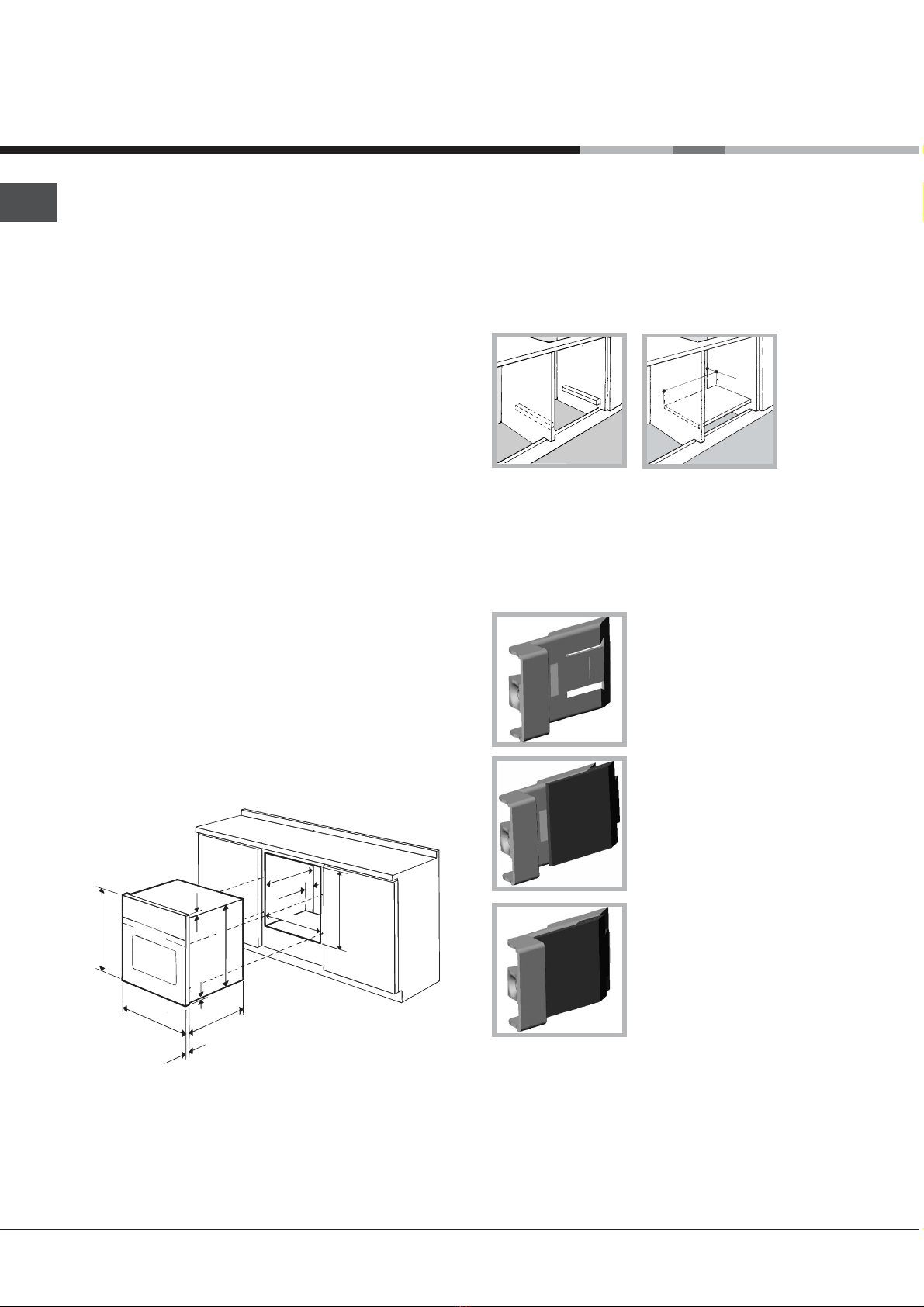

Posizionamento
 Gli imballaggi non sono giocattoli per bambini e
vanno eliminati secondo le norme per la raccolta
differenziata (vedi Precauzioni e consigli).
 Linstallazione va effettuata secondo queste
istruzioni e da personale professionalmente
qualificato. Una errata installazione può causare danni
a persone, animali o cose.
Incasso
Per garantire un buon funzionamento dellapparecchio
è necessario che il mobile abbia le caratteristiche adatte:
 i pannelli adiacenti il forno devono essere di
materiale resistente al calore;
 nel caso di mobili in legno impiallacciato, le colle
devono essere resistenti alla temperatura di 100°C;
 per lincasso del forno, sia nel caso di inserimento
sottotavolo (vedi figura) che a colonna, il mobile
deve avere le seguenti dimensioni:
 Una volta incassato lapparecchio non debbono
essere possibili contatti con le parti elettriche.
Le dichiarazioni di consumo indicate in targhetta
caratteristiche sono state misurate con questo tipo di
installazione.
Aerazione
Per garantire una buona aerazione è necessario
eliminare la parete posteriore del vano. È preferibile
installare il forno in modo che appoggi su due listelli in
legno oppure su un piano continuo che abbia
unapertura di almeno 45 x 560 mm (vedi figure).
Centraggio e fissaggio
Regolare i 4 tacchetti posti lateralmente al forno,
in corrispondenza dei 4 fori sulla cornice perimetrale,
in base allo spessore della fiancata del mobile:
spessore di 20 mm: rimuovere
la parte mobile del tacchetto
(vedi figura);
spessore di 18 mm: utilizzare
la prima scanalatura, come già
predisposto dal fabbricante
(vedi figura);
spessore di 16 mm: utilizzare
la seconda scanalatura
(vedi figura).
Per fissare lapparecchio al mobile: aprire la porta
del forno e avvitare 4 viti a legno nei 4 fori posti sulla
cornice perimetrale.
 Tutte le parti che assicurano la protezione debbono
essere fissate in modo tale da non poter essere tolte
senza laiuto di qualche utensile.
595 mm.
595 mm.
24 mm.
545 mm.
5 mm.
567 mm.
23 mm.
593 mm.
45 mm.
558 mm.
547mm. min.
560 mm.
45 mm.
Installazione

IT
3
Centraggio e fissaggio*
1. Posizionare le staffe A a battuta sullappoggio
del forno B.
2. Posizionare i tacchetti C a battuta nelle staffe
A. In particolare se lo spessore della fiancata
del mobile:
 è di 16 mm: montare il tacchetto in modo che il
numero 16 riportato sullo stesso sia rivolto verso
di voi;
 è di 18 mm: montare il tacchetto in modo che la
parte senza scritte sia rivolta verso di voi;;
 è di 20 mm: non montare il tacchetto.
3. Fissare le staffe ed i tacchetti sul bordo fiancata
mobile tramite le viti D.
4. Fissare il forno al mobile tramite le viti e le
rondelle in plastica E.
Collegamento elettrico
 I forni dotati di cavo di alimentazione tripolare sono
predisposti per il funzionamento con corrente
alternata, con tensione e frequenza indicate nella
targhetta caratteristiche (vedi sotto).
Montaggio del cavo di alimentazione
1. Aprire la morsettiera
facendo leva con un
cacciavite sulle
linguette laterali del
coperchio: tirare e
aprire il coperchio (vedi
figura).
2. Svitare la vite del
serracavo e toglierlo
facendo leva con un
cacciavite (vedi figura).
3. Togliere le viti dei
contatti L-N- e poi
fissare i cavetti sotto le
teste delle viti
rispettando i colori Blu
(N) Marrone (L) Giallo-
Verde ( ).
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il
carico indicato nella targhetta caratteristiche (vedi a
fianco).
In caso di collegamento diretto alla rete è necessario
interporre tra lapparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in
vigore (il filo di terra non deve essere interrotto
dallinterruttore). Il cavo di alimentazione deve
essere posizionato in modo tale che in nessun punto
superi di 50°C la temperatura ambiente.
 Linstallatore è responsabile del corretto
collegamento elettrico e dellosservanza delle norme
di sicurezza.
Prima di effettuare lallacciamento accertarsi che:
 la presa abbia la messa a terra e sia a norma di legge;
 la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato nella
targhetta caratteristiche (vedi sotto);
 la tensione di alimentazione sia compresa nei
valori nella targhetta caratteristiche (vedi sotto);
 la presa sia compatibile con la spina
dellapparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe e multiple.
 Ad apparecchio installato, il cavo elettrico e la presa
della corrente devono essere facilmente raggiungibili.
 Il cavo non deve subire piegature o compressioni.
 Il cavo deve essere controllato periodicamente e
sostituito solo da tecnici autorizzati (vedi Assistenza).
 Lazienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
E
E
DA
B
D
D
16
16
16
16
C
C
C
* Presente solo in alcuni modelli.

4
IT
Pannello di controllo
Ripiano GRIGLIA
Ripiano LECCARDA
GUIDE di
scorrimento dei
ripiani
posizione 5
posizione 4
posizione 3
posizione 2
posizione 1
Descrizione
dellapparecchio
Vista dinsieme
Pannello di controllo
Manopola
PROGRAMMI
Manopola
TERMOSTATO
Spia
TERMOSTATO
Programmatore
ELETTRONICO
•• ••

IT
5
 Alla prima accensione fare funzionare il forno a
vuoto per almeno unora con il termostato al
massimo e a porta chiusa. Poi spegnere, aprire la
porta del forno
e aerare il locale. Lodore che si avverte è dovuto
allevaporazione delle sostanze usate per proteggere
il forno.
Avviare il forno
1. Selezionare il programma di cottura desiderato
ruotando la manopola PROGRAMMI.
2. Scegliere la temperatura ruotando la manopola
TERMOSTATO. Una lista con le cotture e le relative
temperature consigliate è consultabile nella Tabella
cottura (vedi Programmi).
3. La spia TERMOSTATO accesa indica la fase di
riscaldamento fino alla temperatura impostata.
4. Durante la cottura è sempre possibile:
- modificare il programma di cottura agendo sulla
manopola PROGRAMMI;
- modificare la temperatura agendo sulla manopola
TERMOSTATO;
- interrompere la cottura riportando la manopola
PROGRAMMI in posizione 0.
 Non appoggiare mai oggetti sul fondo del forno
perché si rischiano danni allo smalto.
 Porre sempre i recipienti di cottura sulla griglia
in dotazione.
Ventilazione di raffreddamento
Per ottenere una riduzione delle temperature esterne,
alcuni modelli sono dotati di una ventola di
raffreddamento. Questa genera un getto daria che
esce tra il pannello di controllo e la porta del forno.
 A fine cottura la ventola rimane attiva finché il forno
non è sufficientemente freddo.
Luce del forno
Si accende selezionando con la manopola
PROGRAMMI. Rimane accesa quando si seleziona
un programma di cottura.
Avvio e utilizzo
TARGHETTA CARATTERISTICHE
Dimensioni
larghezza cm 43,5
altezza cm 32
profondità cm 41,5
Volume lt. 58
Collegamenti
elettrici
tensione a 220-240V ~ 50Hz
potenza massima assorbita
2800W
ENERGY
LABEL
Diretti a 2002/40/CE
sulletichetta dei forni elettrici.
Norma EN 50304
Consumo energia con ezione
Naturale  funzione di
riscaldamento: Tradizionale;
Consumo energia dichiarazione
Classe con ezione Forzata -
funzione di
riscaldamento: Pasticceria.
Questa apparecchiatura è
conforme alle seguenti Diretti e
Comunitarie: 2006/95/CEE del
12/12/06 (Bassa Tensione) e
successi e modificazioni -
89/336/CEE del 03/05/89
(Compatibilità Elettromagnetica)
e successi e modificazioni -
93/68/CEE del 22/07/93 e
successi e modificazioni.
2002/96/CE

6
IT
Il programmmatore di cottura
elettronico
DISPLAY
Tasto
IMPOSTAZIONE
TEMPI
Icona
FINE COTTURA
Icona
OROLOGIO
Icona
DURATA
Icona
CONTAMINUTI
Tasto
DIMINUZIONE
TEMPI
Tasto
AUMENTO
TEMPI
•• ••
Impostare lorologio
 Si può impostare sia quando il forno è spento che
quando è acceso, ma non si è programmata la fine
di una cottura.
Dopo lallacciamento alla rete elettrica o dopo un
black-out, licona e i quattro digit numerici sul
DISPLAY lampeggiano.
1. Premere più volte il tasto finchè non
lampeggiano licona e i quattro digit numerici sul
DISPLAY;
2. con i tasti + e - regolare lora; se si tengono
premuti, i numeri scorrono più velocemente per
facilitare limpostazione.
3. attendere 10 sec oppure premere nuovamente il
tasto per fissare limpostazione.
Impostare il contaminuti
 Questa funzione non interrompe la cottura e
prescinde dallutilizzo del forno; permette solo di
azionare il segnale acustico allo scadere dei minuti
impostati.
1. Premere più volte il tasto finchè non
lampeggiano licona e i tre digit numerici sul
DISPLAY;
2. con i tasti + e - regolare il tempo desiderato;
se si tengono premuti, i numeri scorrono più
velocemente per facilitare limpostazione.
3. attendere 10 sec oppure premere nuovamente il
tasto per fissare limpostazione.
Seguirà la visualizzazione del conto alla rovescia al
termine del quale si azionerà il segnale acustico.
Programmare la cottura
 La programmazione è possibile solo dopo aver
selezionato un programma di cottura.
Programmare la durata di cottura
1. Premere più volte il tasto finchè non
lampeggiano licona e i tre digit numerici sul
DISPLAY;
2. con i tasti + e - regolare la durata desiderata;
se si tengono premuti, i numeri scorrono più
velocemente per facilitare limpostazione.
3. attendere 10 sec oppure premere nuovamente il
tasto per fissare limpostazione.
4. a tempo scaduto, sul DISPLAY compare la scritta
END, il forno termina la cottura e viene emesso un
segnale acustico.
 Esempio: sono le 9:00 e viene programmata una
durata di 1 ora e 15 minuti. Il programma si
arresta automaticamente alle 10:15.
Programmare la fine di una cottura
 La programmazione della fine di una cottura è
possibile solo dopo aver impostato una durata di
cottura.
1. Seguire la procedura da 1 a 3 descritta per la
durata;
2. poi premere il tasto finchè non lampeggiano
licona e i quattro digit numerici sul DISPLAY;
3. con i tasti + e - regolare lora di fine cottura
desiderata; se si tengono premuti i numeri, scorrono
più velocemente per facilitare limpostazione.
4. attendere 10 sec oppure premere nuovamente il
tasto per fissare limpostazione.
5. a tempo scaduto, sul DISPLAY compare la scritta
END, il forno termina la cottura e viene emesso un
segnale acustico.
Le icone e accese segnalano che è stata
effettuata una programmazione. Sul DISPLAY vengono
visualizzate alternativamente lora di fine cottura e la
durata.
Annulare una programmazione
Per annullare una programmazione:
 premere il tasto finchè non lampeggia licona
dellimpostazione da annullare e i digit sul
display. Premere il tasto - finchè sul display non
compaiono le cifre 00:00.
 tenere premuti contemporaneamente i tasti + e
-; in questo modo si annullano tutte le
programmazioni effettuate contaminuti compreso.

IT
7
Programmi di cottura
 Per tutti i programmi è impostabile una temperatura
tra 60°C e MAX, tranne:
 BARBECUE (si consiglia di impostare solo su MAX);
 GRATIN (si consiglia di non superare la
temperatura di 200°C).
Programma LIEVITAZIONE
Il forno raggiunge e mantiene una temperatura di
40°C a prescindere dalla posizione della manopola
TERMOSTATO. Questo programma è ideale per la
lievitazione degli impasti contenenti lievito naturale.
Programma FORNO TRADIZIONALE
Si attivano i due elementi riscaldanti inferiore e
superiore. Con questa cottura tradizionale è meglio
utilizzare un solo ripiano: con più ripiani si ha una
cattiva distribuzione della temperatura.
Programma FORNO PASTICCERIA
Si attiva lelemento riscaldante posteriore ed entra in
funzione la ventola, garantendo un calore delicato e
uniforme allinterno del forno. Questo programma è
indicato per la cottura dei cibi delicati (ad es. dolci
che necessitano di lievitazione) e preparazioni
mignon su tre ripiani contemporaneamente.
Programma FAST COOKIN
Si attivano gli elementi riscaldanti ed entra in funzione
la ventola offrendo un calore costante e uniforme.
Il programma non necessita di preriscaldamento.
Questo programma è particolarmente indicato per
cotture veloci di cibi preconfezionati (surgelati o
precotti). I risultati migliori si ottengono utilizzando un
solo ripiano.
Programma MULTICOTTURA
Si attivano tutti gli elementi riscaldanti (superiore,
inferiore e circolare) ed entra in funzione la ventola.
Poiché il calore è costante in tutto il forno, laria cuoce
e rosola il cibo in modo uniforme. È possibile utilizzare
fino a un massimo di due ripiani contemporaneamente.
Programma FORNO PIZZA
Si attivano gli elementi riscaldanti inferiore e circolare ed
entra in funzione la ventola. Questa combinazione
consente un rapido riscaldamento del forno, con un forte
apporto di calore in prevalenza dal basso. Nel caso si
utilizzi più di un ripiano alla volta, è necessario cambiarli
di posizione tra loro a metà cottura.
Programma BARBECUE
Si attiva lelemento riscaldante superiore ed entra in
funzione il girarrosto (ove presente). La temperatura
elevata e diretta del grill è consigliata per gli alimenti
che necessitano di unalta temperatura superficiale.
Effettuare le cotture con la porta del forno chiusa.
Programma RATIN
Si attiva lelemento riscaldante superiore ed entrano in
funzione la ventola e il girarrosto (ove presente).
Unisce allirradiazione termica unidirezionale la
circolazione forzata dellaria allinterno del forno.
Ciò impedisce la bruciatura superficiale degli alimenti
aumentando il potere di penetrazione del calore.
Effettuare le cotture con la porta del forno chiusa.
irarrosto (solo in alcuni modelli)
Per azionare il girarrosto
(vedi figura) procedere
come segue:
1. mettere la leccarda in posizione 1;
2. mettere il sostegno del girarrosto in posizione 3
e inserire lo spiedo nellapposito foro posto sulla
parete posteriore del forno;
3. azionare il girarrosto selezionando con la
manopola PROGRAMMI o ;
! Col programma avviato, se si apre la porta il
girarrosto si arresta.
Programmi

8
IT
Consigli pratici di cottura
! Nelle cotture ventilate non utilizzare le posizioni 1 e
5: sono investite direttamente dallaria calda che
potrebbe provocare bruciature sui cibi delicati.
! Nelle cotture BARBECUE e GRATIN, in particolare se
praticate col girarrosto, disporre la leccarda in
posizione 1 per raccogliere i residui di cottura (sughi
e/o grassi).
MULTICOTTURA
 Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi
che richiedono maggior calore.
 Disporre la leccarda in basso e la griglia in alto.
BARBECUE
 Inserire la griglia in posizione 3 o 4, disporre gli
alimenti al centro della griglia.
 Si consiglia di impostare il livello di energia al
massimo. Non allarmarsi se la resistenza superiore
non resta costantemente accesa: il suo
funzionamento è controllato da un termostato.
FORNO PIZZA
 Utilizzare una teglia in alluminio leggero,
appoggiandola sulla griglia in dotazione.
Con la leccarda si allungano i tempi di cottura e
difficilmente si ottiene una pizza croccante.
 Nel caso di pizze molto farcite è consigliabile
inserire la mozzarella a metà cottura.

IT
9
Tabella cottura
Programmi Alimenti Peso
( g)
Posizione
dei ripiani
Preriscaldamento
(minuti)
Temperatura
consigliata
Durata
cottura
(minuti)
Lievitazione
Lievitazione de
g
li impasti con lievito
naturale (brioche, pane, torta allo zucchero,
croissant, ecc.)
Forno
Tradizionale
Anatra
Arrosto di vitello o manzo
Arrosto di maiale
Biscotti (di frolla)
Crostate
1
1
1
-
1
2
2
2
2
2
15
15
15
15
15
200
200
200
1 0
1 0
65-75
70-75
70- 0
15-20
30-35
Forno
Pasticceria
Crostate
Torta di frutta
Plum-cake
Pan di spa
g
na
Crêpes farcite (su 2 ripiani)
Cake piccoli (su 2 ripiani)
Salatini di sfo
g
lia al forma
gg
io (su 2 ripiani)
Bi
g
nè (su 3 ripiani)
Biscotti (su 3 ripiani)
Merin
g
he (su 3 ripiani)
0.5
1
0.7
0.5
1.2
0.6
0.4
0.7
0.7
0.5
2
1 o 2
2
2
1 e 3
1 e 3
1 e 3
1 e 2 e 4
1 e 2 e 4
1 e 2 e 4
15
15
15
15
15
15
15
15
15
15
1 0
1 0
1 0
160
200
190
210
1 0
1 0
90
20-30
40-45
40-50
25-30
30-35
20-25
15-20
20-25
20-25
1 0
Fast cooking
Sur
g
elati
Pizza
Misto zucchine e
g
amberi in pastella
Torta rustica di spinaci
Panzerotti
Lasa
g
ne
Panetti dorati
Bocconcini di pollo
0.3
0.4
0.5
0.3
0.5
0.4
0.4
1
1
1
1
1
1
1
-
-
-
-
-
-
-
250
200
220
200
200
1 0
220
12
20
30-35
25
35
25-30
15-20
Precotti
Ali di pollo dorate 0.4 1 - 200 20-25
+ibi Freschi
Biscotti (di frolla)
Plum-cake
Salatini di sfo
g
lia al forma
gg
io
0.3
0.6
0.2
1
1
1
-
-
-
200
1 0
210
15-1
45
10-12
Multicottura
Pizza (su 2 ripiani)
Lasa
g
ne
A
g
nello
Pollo arrosto + patate
S
g
ombro
Plum-cake
Bi
g
nè (su 2 ripiani)
Biscotti(su 2 ripiani)
Pan di spa
g
na (su 1 ripiano)
Pan di spa
g
na(su 2 ripiani)
Torte salate
1
1
1
1+1
1
1
0.5
0.5
0.5
1
1.5
1 e 3
2
2
1 e 3
1 e 2
1 e 2
1 e 3
1 e 3
1 e 2
1 e 3
2
15
10
10
15
10
10
10
10
10
10
15
230
1 0
1 0
200
1 0
170
190
1 0
170
170
200
15-20
30-35
40-45
60-70
30-35
40-50
20-25
10-15
15-20
20-25
25-30
Forno Pizza
Pizza
Arrosto di vitello o manzo
Pollo
0.5
1
1
2
1
1 o 2
15
10
10
220
220
1 0
15-20
25-30
60-70
Barbecue
So
g
liole e seppie
Spiedini di calamari e
g
amberi
Seppie
Filetto di merluzzo
Verdure alla
g
ri
g
lia
Bistecca di vitello
Salsicce
Hambur
g
er
S
g
ombri
Toast (o pane tostato)
0.7
0.6
0.6
0.
0.4
0.
0.6
0.6
1
n.° 4 e 6
3
3
3
3
1 o 3
3
3
3
3
3
-
-
-
-
-
-
-
-
-
-
Max
Max
Max
Max
Max
Max
Max
Max
Max
Max
10-12
-10
10-15
10-15
15-20
15-20
15-20
10-12
15-20
3-5
Con
g
irarrosto (ove presente)
Vitello allo spiedo
Pollo allo spiedo
A
g
nello allo spiedo
1.0
1.5
1.0
-
-
-
-
-
-
Max
Max
Max
Max
0-90
70- 0
70- 0
Gratin
Pollo alla
g
ri
g
lia
Seppie
1.5
1.5
2 e 3
2 e 3
10
10
200
200
55-60
30-35
Con
g
irarrosto (ove presente)
Vitello allo spiedo
A
g
nello allo spiedo
Pollo (allo spiedo) +
patate (sulla leccarda)
1.5
1.5
1.5
-
-
-
-
2
10
10
10
10
200
200
200
200
70- 0
70- 0
70-75
70-75

10
IT
 Lapparecchio è stato progettato e costruito in conformità
alle norme internazionali di sicurezza. Queste avvertenze sono
fornite per ragioni di sicurezza e devono essere lette
attentamente.
Sicurezza generale
 Lapparecchio è stato concepito per un uso di tipo non
professionale allinterno dellabitazione.
 Lapparecchio non va installato allaperto, nemmeno se lo
spazio è riparato, perché è molto pericoloso lasciarlo
esposto a pioggia e temporali.
 Per movimentare lapparecchio servirsi sempre delle
apposite maniglie poste sui fianchi del forno.
 Non toccare la macchina a piedi nudi o con le mani o i
piedi bagnati o umidi.
 Lapparecchio deve essere usato per cuocere alimenti,
solo da persone adulte e secondo le istruzioni riportate in
questo libretto.
Durante l'uso dell'apparecchio gli elementi
riscaldanti e alcune parti della porta forno
diventano molto calde. Fare attenzione a non
toccarle e tenere i bambimi a distanza.
 Evitare che il cavo di alimentazione di altri elettrodomestici
entri in contatto con parti calde del forno.
 Non ostruire le aperture di ventilazione e di smaltimento di
calore.
 Impugnare la maniglia di apertura della porta al centro: ai
lati potrebbe essere calda.
 Utilizzare sempre guanti da forno per inserire o estrarre
recipienti.
 Non rivestire il fondo del forno con fogli di alluminio.
 Non riporre materiale infiammabile nel forno: se
lapparecchio viene messo inavvertitamente in funzione
potrebbe incendiarsi.
 Assicurarsi sempre che le manopole siano nella posizione
l/¡ quando lapparecchio non è utilizzato.
 Non staccare la spina dalla presa della corrente tirando il
cavo, bensì afferrando la spina.
 Non fare pulizia o manutenzione senza aver prima staccato
la spina dalla rete elettrica.
 In caso di guasto, in nessun caso accedere ai meccanismi
interni per tentare una riparazione. Contattare lAssistenza
(vedi Assistenza).
 Non appoggiare oggetti pesanti sulla porta del forno
aperta.
 Non è previsto che l'apparecchio venga utilizzato da
persone (bambini compresi) con ridotte capacità fisiche,
sensoriali o mentali, da persone inesperte o che non
abbiano familiarità con il prodotto, a meno che non
vengano sorvegliate da una persona responsabile della
loro sicurezza o non abbiano ricevuto istruzioni preliminari
sull'uso dell'apparecchio.
 Evitare che i bambini giochino con l'apparecchio.
Smaltimento
 Smaltimento del materiale di imballaggio: attenersi alle
norme locali, così gli imballaggi potranno essere riutilizzati.
 La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE), prevede
che gli elettrodomestici non debbano essere smaltiti nel
normale flusso dei rifiuti solidi urbani. Gli apparecchi
dismessi devono essere raccolti separatamente per
ottimizzare il tasso di recupero e riciclaggio dei materiali
che li compongono ed impedire potenziali danni per la
salute e lambiente. Il simbolo del cestino barrato è
riportato su tutti i prodotti per ricordare gli obblighi di
raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione degli
elettrodomestici, i detentori potranno rivolgersi al servizio
pubblico preposto o ai rivenditori.
Risparmiare e rispettare lambiente
 Azionando il forno negli orari che vanno dal tardo
pomeriggio fino alle prime ore del mattino si collabora a
ridurre il carico di assorbimento delle aziende elettriche.
 Si raccomanda di effettuare sempre le cotture al
BARBECUE e GRATIN a porta chiusa: sia per ottenere
migliori risultati che per un sensibile risparmio di energia
(10% circa).
 Mantenere efficienti e pulite le guarnizioni, in modo che
aderiscano bene alla porta e non procurino dispersioni di
calore.
Precauzioni e consigli

IT
11
Escludere la corrente elettrica
Prima di ogni operazione isolare lapparecchio dalla
rete di alimentazione elettrica.
Pulire lapparecchio
 Le parti esterne smaltate o inox e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida, e sapone neutro. Se le
macchie sono difficili da asportare usare prodotti
specifici. Si consiglia di sciacquare
abbondantemente e di asciugare dopo la pulizia.
Non usare polveri abrasive o sostanze corrosive.
 Linterno del forno va pulito preferibilmente ogni
volta dopo luso, quando è ancora tiepido. Usare
acqua calda e detersivo, risciaquare e asciugare
con un panno morbido. Evitare gli abrasivi.
 Gli accessori possono essere lavati come normali
stoviglie, anche in lavastoviglie ad eccezione delle
guide scorrevoli.
 Non utilizzare mai pulitori a vapore o ad alta
pressione per la pulizia dellapparecchio.
Pulire la porta
Pulire il vetro della porta con spugne e prodotti non
abrasivi e asciugare con un panno morbido; non
usare materiali ruvidi abrasivi o raschietti metallici
affilati che possono graffiare la superficie e causare la
frantumazione del vetro.
Per una pulizia più accurata è possibile smontare
la porta del forno:
1. aprire completamente la porta (vedi figura);
2. alzare e ruotare le levette poste sulle due cerniere
(vedi figura);
3. afferrare la porta ai due lati
esterni, richiudendola
lentamente ma non del tutto.
Premere i fermi F, poi tirare la
porta verso di sé estraendola
dalle cerniere (vedi figura).
Rimontare la porta seguendo il
procedimento in senso
contrario.
Controllare le guarnizioni
Controllare periodicamente lo stato della guarnizione
attorno alla porta del forno. In caso risulti danneggiata
rivolgersi al Centro Assistenza più vicino (vedi
Assistenza). È consigliabile non usare il forno
fino allavvenuta riparazione.
Sostituire la lampadina
Per sostituire la
lampadina di
illuminazione del
forno:
1. Svitare il
coperchio in vetro
del portalampada.
2. Svitare la
lampadina e
sostituirla con una
analoga: potenza 25 W, attacco E 14.
3. Rimontare il coperchio (vedi figura).
Montaggio del Kit Guide Scorrevoli
Per montare le guide scorrevoli:
1. Svitare le due viti A
(vedi figura). Se il forno
è dotato di pannelli
autopulenti, essi
risulteranno
momentaneamente
smontati.
2. Sostituire le viti A con le viti e i distanzieri (B+C)
forniti nel kit.
3. Avvitare le nuove viti B e i relativi distanzieri C,
rimontando anche i pannelli autopulenti.
4. Fissare i due incastri
D della guida negli
appositi fori posti sulle
pareti del forno (vedi
figura). I fori per la
guida sinistra sono
posizionati in alto,
mentre i fori per quella
destra sono in basso.
5. Infine incastrare la guida sul distanziere C.
 Non inserire le guide scorrevoli alla posizione 5.
F
F
B
C
A
A
D
anutenzione e cura

12
IT
Assistenza
Prima di contattare lAssistenza:
 Verificare se lanomalia può essere risolta autonomamente;
 Riavviare il programma per controllare se linconveniente è stato ovviato;
 In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.
 Non ricorrere mai a tecnici non autorizzati.
Comunicare:
 il messaggio visibile sul display TEMPERATURA
 Il modello della macchina (Mod.)
 Il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio
Assistenza attiva 7 giorni su 7
In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*.
Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico
Autorizzato più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle
08:00 e i giorni festivi, per chi chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni
consultare il sito www.aristonchannel.com.

GB
Operating Instructions
Contents
Installation, 14-15
Positioning
Electrical connections
Description of the appliance, 16
Overall view
Control panel
Start-up and use, 17
Starting the oven
Data plate
The electronic cooking programmer, 18
Cooking modes, 19-21
Cooking modes
Practical cooking advice
Cooking advice table
Precautions and tips, 22
General safety
Disposal
Respecting and conserving the environment
Assistance
Maintenance and care, 23
Switching the appliance off
Cleaning the appliance
Cleaning the oven door
Replacing the light bulb
Sliding Rack it assembly
OVEN
FC 83 C.1 /HA
FC 83 C.1 IX/HA
FC 83.1 /HA
FC 83.1 IX /HA
FQ 83.1 /HA
FZ 83.1 /HA
FZ 83.1 IX /HA
FQ 932 C.1/HA
FD 83.1 /HA
FZ 93 C.1 /HA
FZ 93 C.1 IX /HA
FZ 932 C.1 /HA
FZ 932 C.1 IX/HA
Italiano, 1 Français, 24
Espanol, 35 Portuges, 46
English,13
ITFR
ES PT
GB

14
GB
595 mm.
595 mm.
24 mm.
545 mm.
5 mm.
567 mm.
23 mm.
593 mm.
45 mm.
558 mm.
547mm. min.
Ins alla ion
560 mm.
45 mm.
 Before placing your new appliance into operation
please read these operating instructions carefully.
They contain important information for safe use, for
installation and for care of the appliance.
 Please keep these operating instructions for future
reference. Pass them on to possible new owners of
the appliance.
Positioning
 eep packaging material out of the reach of
children.It can become a choking or suffocation
hazard. see Precautions and tips).
! The appliance must be installed by a qualified
person in compliance with the instructions provided.
Incorrect installation may cause harm to persons,
animals or may damage property.
Fitting the appliance
Use the appropriate cabinet to ensure that the
appliance functions properly.
 The panels adjacent to the oven must be made of
heat-resistant material.
 Cabinets with a veneer exterior must be assembled
with glues which can withstand temperatures of up
to 100°C.
 To install the oven under the counter (see diagram)
and in a kitchen unit, the cabinet must have the
following dimensions:
! The appliance must not come into contact with
electrical parts once it has been installed.
The consumption indications on the data plate have
been calculated for this type of installation.
Ventilation
To ensure good ventilation, the back panel of the
cabinet must be removed. It is advisable to install the
oven so that it rests on two strips of wood, or on a
completely flat surface with an opening of at least 45 x
560 mm (see diagrams).
Centring and fastening
Position the 4 tabs on the side of the oven according
to the 4 holes of the outer frame. Adjust the tabs
according to the thickness of the cabinet side panel,
as shown below:
thickness of 20 mm: take off
the removable part of the tab
(see diagram)
thickness of 18 mm: use the
first groove, which has already
been set in the factory (see
diagram)
thickness of 16 mm: use the
second groove (see diagram)
Secure the appliance to the cabinet by opening the
oven door and putting 4 screws into the 4 holes of the
outer frame.
! All parts which ensure the safe operation of the
appliance must not be removable without the aid of a
tool.

15
GB
Centring and fixing*
1. Position brackets A against oven support B.
2. Position tabs C against brackets A. If the
thickness of the cabinet side panel:
 is 16 mm thick: place the tab so that the
number 16 written on it is facing you;
 is 18 mm thick: place the tab so that the part
without any text is facing you;
 is 20 mm thick: do not fit the tab.
3. Fix the brackets and tabs onto the edge of the
cabinet side panel using screws D.
4. Fix the oven to the cabinet using the screws and
plastic washers E.
Electrical connections
! Ovens equipped with a three-pole power supply
cable are designed to operate with alternating
current at the voltage and frequency indicated on
the data plate located on the appliance (see below).
Fitting the power supply cable
1. Open the terminal
board by inserting a
screwdriver into the
side tabs of the cover.
Use the screwdriver as
a lever by pushing it
down to open the cover
(see diagram).
2. Loosen the cable
clamp screw and
remove it, using a
screwdriver as a lever
(see figure).
3. Remove the wire
contact screws L-N-
, then fasten the wires
under the screw heads,
respecting the colour
code: Blue (N), Brown
(L) and Yellow-Green
Verde ( ).
Connecting the supply cable to the mains
Install a standardised plug corresponding to the
load indicated on the data plate (see side).
The appliance must be directly connected to the mains
using an omnipolar circuit-breaker with a minimum
contact opening of 3 mm installed between the appliance
and the mains, suitable for the load indicated and
complying with current electrical regulations (the earthing
wire must not be interrupted by the circuit-breaker). The
supply cable must not come into contact with surfaces
with temperatures higher than 50°C.
! The installer must ensure that the correct electrical
connection has been made and that it is compliant
with safety regulations.
Before connecting to the power supply, make sure that:
 The appliance is earthed and the plug is compliant
with the law.
 The socket can withstand the maximum power of
the appliance, which is indicated on the data plate
(see below).
 The voltage must be in the range between the
values indicated on the data plate (see below).
 The socket is compatible with the plug of the
appliance. If the socket is incompatible with the
plug, ask an authorised technician to replace it. Do
not use extension cords or multiple sockets.
! Once the appliance has been installed, the power
supply cable and the electrical socket must be easily
accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced
by authorised technicians only (see Assistance).
! The manufacturer declines any liability should
these safety measures not be observed.
* Only on certain models.
E
E
DA
B
D
D
16
16
16
16
C
C
C

16
GB
Description of the appliance
Overall view
Control panel
Control panel
GRILL
DRIPPING PAN
GUIDES for the
slidingracks
position 5
position 4
position 3
position 2
position 1
SELECTOR
Knob
THERMOSTAT
Knob
Indicator light
THERMOSTAT
ELECTRONIC
Programmer
•• ••

17
GB
Sar-up and use
! The first time you use your appliance, heat the
empty oven with its door closed at its maximum
temperature for at least half an hour. Ensure that the
room is well ventilated before switching the oven off
and opening the oven door. The appliance may
produce a slightly unpleasant odour caused by the
burning away of protective substances used during
the manufacturing process.
Starting the oven
1. Select the desired cooking mode by turning the
SELECTOR knob.
2. Select the desired temperature with the
THERMOSTAT knob. See the Cooking advice table for
cooking modes and the suggested cooking
temperatures (see Cooking Modes).
3. When lit, the THERMOSTAT indicator light indicates
that the oven is heating up to the temperature set.
4. You may do the following during cooking:
- change the cooking mode by turning the SELECTOR
knob.
- change the temperature by turning the
THERMOSTAT knob.
- stop cooking by turning the SELECTOR knob to the
0 position.
! Never put objects directly on the oven bottom to
avoid damaging the enamel coating.
! Always place cookware on the rack(s) provided.
Cooling ventilation
In order to cool down the external temperature of the
oven, some models are fitted with a cooling fan that
blows out air between the control panel and the oven
door.
! Once the cooking has been completed, the cooling
fan remains on until the oven has cooled down
sufficiently.
Oven light
It goes on when selecting with the SELECTOR
knob. It stays on when a cooking mode is selected.
DATA PLATE
Dimensions width 43.5 cm
height 32 cm
depth 41,5 cm
Volume lt. 58
Electrical
connections
voltage: 220-240V ~ 50Hz
maximum power absorbed
2800W
ENERGY LABEL
Directive 2002/40/EC on the label
of electric ovens.
Standard EN 50304
Energy consumption for Natural
convection – heating mode:
Convection mode.
Declared energy consumption for
Forced convection Class – heating
mode: Baking.
This appliance conforms to the
following European Economic
Community directives:
- 2006/95/EEC of 12/12/06 (Low
Voltage) and subsequent
amendments;
- 89/336/EEC of 03/05/89
(Electromagnetic Compatibility) and
subsequent amendments;
- 93/68/EEC of 22/07/93 and
subsequent amendments.
- 2002/96/EC

18
GB
The electronic cooking programmer
DISPLAY
SET TIME
button
END OF
COOKING icon
CLOCK icon
DURATION
icon
TIMER icon
DECREASE TIME
button
INCREASE TIME
button
•• ••
Setting the clock
 The clock may be set when the oven is switched
off or when it is switched on, provided that a the end
time of a cooking cycle has not been programmed
previously.
After the appliance has been connected to the
mains, or after a blackout, the icon and the four
numerical digits on the DISPLAY will begin to flash.
1. Press the button several times until the
icon and the four digits on the display begin to
flash.
2. Use the + and - buttons to adjust the time; if
you press and hold either button, the display will
scroll through the values more quickly, making it
quicker and easier to set the desired value.
3. Wait for 10 seconds or press the button again
to finalise the setting.
Setting the timer
 This function does not interrupt cooking and does
not affect the oven; it is simply used to activate the
buzzer when the set amount of time has elapsed.
1. Press the button several times until the
icon and the three digits on the display begin to
flash.
2. Use the + and - buttons to set the desired
time; if you press and hold either button, the display
will scroll through the values more quickly, making it
quicker and easier to set the value.
3. Wait for 10 seconds or press the button again
to finalise the setting.
The display will then show the time as it counts
down. When this period of time has elapsed the
buzzer will be activated.
Programming cooking
 A cooking mode must be selected before
programming can take place.
Programming the cooking duration
1. Press the button several times until the
icon and the three digits on the DISPLAY begin to
flash.
2. Use the + and - buttons to set the desired
duration; if you press and hold either button, the
display will scroll through the values more quickly,
making it quicker and easier to set the value.
3. Wait for 10 seconds or press the button again
to finalise the setting.
4. When the set time has elapsed, the text END
appears on the DISPLAY, the oven will stop cooking
and a buzzer sounds.
 For example: it is 9:00 a.m. and a time of 1 hour
and 15 minutes is programmed. The programme
will stop automatically at 10:15 a.m.
Setting the end time for a cooking mode
 A cooking duration must be set before the cooking
end time can be scheduled.
1. Follow steps 1 to 3 to set the duration as detailed
above.
2. Next, press the button until the icon and
the four digits on the DISPLAY begin to flash.
3. use the + and - buttons to adjust the cooking
end time; if you press and hold either button, the
display will scroll through the values more quickly,
making it quicker and easier to set the desired
value.
4. Wait for 10 seconds or press the button again
to finalise the setting.
5. When the set time has elapsed, the text END
appears on the DISPLAY, the oven will stop cooking
and a buzzer sounds.
Programming has been set when the and
buttons are illuminated. The DISPLAY shows the
cooking end time and the cooking duration
alternately.
Cancelling a programme
To cancel a programme:
 press the button until the icon corresponding to
the setting you wish to cancel and the digits on the
display are no longer flashing. Press the - button
until the digits 00:00 appear on the display.
 Press and hold the + and - buttons; this will
cancel all the settings selected previously,
including timer settings.

19
GB
Cooking modes
Cooking modes
! A temperature value can be set for all cooking
modes between 60°C and Max, except for
 BARBECUE (recommended: set only to MAX power
level);
 GRATIN (recommended: do not exceed 200°C).
LEAVENING mode
The oven reaches and maintains a temperature of
40°C irrespective of the position of the THERMOSTAT
knob. This mode is ideal for leavening dough made
with yeast.
TRADITIONAL OVEN mode
Both the top and bottom heating elements will come
on. With this traditional cooking mode, it is best to use
one cooking rack only: if more than one rack is used,
the heat distribution will be uneven.
BAKING mode
The rear heating element and the fan come on,
guaranteeing the distribution of heat delicately and
uniformly throughout the oven. This mode is ideal for
baking and cooking temperature sensitive foods such
as cakes that need to rise and to prepare certain
tartlets on 3 shelves simultaneously.
FAST COOKING mode
The heating elements and the fan come on,
guaranteeing the distribution of heat consistently and
uniformly throughout the oven.
Pre-heating is not necessary for this cooking mode.
This mode is especially recommended for cooking
pre-packed food quickly (frozen or pre-cooked). The
best results are obtained if you use one cooking rack
only.
MULTI-COOKING mode
All the heating elements (top, bottom and circular), as
well as the fan, will come on. Since the heat remains
constant throughout the oven, the air cooks and
browns food uniformly. A maximum of two racks may
be used at the same time.
PIZZA mode
The heating elements (bottom and circular) and the
fan come on. This combination heats the oven rapidly
by producing a considerable amount of heat,
particularly from the bottom element. If you use more
than one rack simultaneously, switch the position of
the dishes halfway through the cooking process.
BARBECUE mode
The top heating element and the rotisserie (where
present) come on. The high and direct temperature of
the grill is recommended for food that requires high
surface temperature. Always cook in this mode with
the oven door closed.
GRATIN mode
The top heating element as well as the fan and the
rotisserie (where present) come on. This combination
of features increases the effectiveness of the
unidirectional thermal radiation of the heating
elements through forced circulation of the air
throughout the oven.
This helps prevent food from burning on the surface,
allowing the heat to penetrate right into the food.
Always cook in this mode with the oven door closed.
The Rotisserie (only available on certain models)
To operate the rotisserie
(see diagram) proceed as
follows:
1. Place the dripping pan in position 1.
2. Place the rotisserie support in position 3 and insert
the spit in the hole provided on the back panel of the
oven.
3. Start the rotisserie using the knob to select MODE
or .
 When mode is on, the rotisserie will stop if the
door is opened.

20
GB
Practical cooking advice
! Do not place racks in position 1 and 5 during fan-
assisted cooking. Excessive direct heat can burn
temperature sensitive foods.
! In the BARBECUE and GRATIN cooking modes,
particularly when using the rotisserie, place the
dripping pan in position 1 to collect cooking residues
(fat and/or grease).
MULTI-COO ING
 Use position 2 and 4, placing the food that requires
more heat on 2.
 Place the dripping pan on the bottom and the rack
on top.
BARBECUE
 Insert the rack in position 3 or 4. Place the food in
the centre of the rack.
We recommend that you set the maximum power
level. The top heating element is regulated by a
thermostat and may not always be on.
PIZZA MODE
 Use a light aluminium pizza pan. Place it on the
rack provided.
For a crispy crust, do not use the dripping pan
(prevents crust from forming by extending cooking
time).
 If the pizza has a lot of toppings, we recommend
adding the mozzarella cheese on top of the pizza
halfway through the cooking process.
