INSTRUCTION MANUAL
ENGLISH
Foldable Exercise Bike
123526

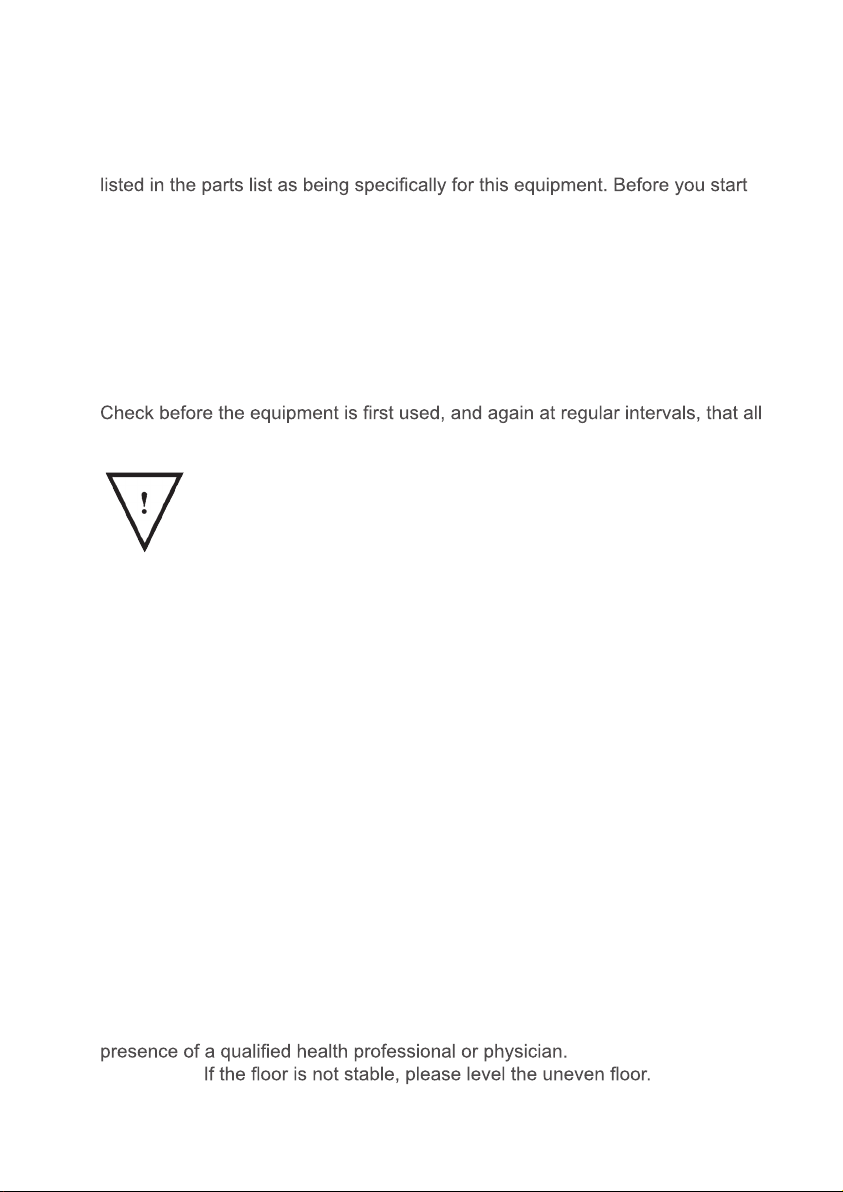

Important safety information
1. Assemble the equipment according to the assembly instructions and only use
the individual parts enclosed for assembly of the equipment and which are
assembly, check against the delivery to make sure that everything has been
delivered and check against the packing list to make sure all parts have been
enclose.
2. Read, study and understand the Manual and all the warning labels on this
product. Furthermore, it is recommended to familiarize yourself and others with
the proper operation and workout recommendations for this product prior to
use. Some of the information can be obtained in this Manual, as-well-as from
your local retailer.
3. It is recommended that another person assist you with the assembly this unit.
4.
screws, bolts, nuts and other connections have been done up tightly, to ensure
that your training equipment is in a safe operation at all time.
Warning: The safety level of the equipment can be maintained
only if it is examination regularly for damage and wear.
5. Before beginning any exercise program, you should consult with your doctor.
It is recommended that you undergo a complete physical examination.
6. Keep hands, limbs, loose clothing and long hair well out of the way of moving
parts.
7. DO NOT place any sharp objects around the machine.
8. Never operate the machine if it is not functioning properly.
9. Our product is in compliance with EN ISO 20957-1 and EN957, CLASS HC
Suitable for domestic, home use only.
10. Note: The braking system of this bike: speed-independent.
11. Work within you recommended exercise level. DO NOT work to exhaustion.
If you feel any pain or discomfort, stop your workout immediately.
12. Keep children and pets away from the equipment at all times. DO NOT leave
unattended children in the same room with the equipment.
13. WARNING: Pregnant women are not advised to use the machine.
Please consult your doctor prior to use.
14. WARNING: Max user’s body weight is 120kg.
15. WARNING: Remove any object from an area of 0.6mX0.6m around the BIKE
for safety operation before you start your training work.
16. WARNING: Use the bike and start your training step by step, because injuries
to health may result from incorrect or excessive training.
17. Handicapped or disable persons should not use the machine without the
18. WARNING: DO NOT use
near water or outdoors. The BIKE is designed for home use only. Use the BIKE
only for its intended use as described in this manual. DO NOT use any other
accessories not recommended by the manufacturer.

19. WARNING: The BIKE is not suitable for therapeutic purpose. (For class HC!)
Training area
Free Area
98 CM
116 CM
53.5 CM
600MM 600MM
600MM
600MM
600MM

Console Panel
Handle Bar
Main Frame
Tension Adjustment Knob
Seat Post
Height Adjustment Knob
Ball Pin
Pedal
Stabliizer
MAIN PARTS LIST
HARDWARE PACKING LIST
1. Socket head cap screw (2 PCS)
2. Curved gasket (2 PCS)
4. Allen wrench (1 PC) 5. Height Adjustment Knob (1 PC)
3. Spanner (1 PC)

ASSEMBLY INSTRUCTIONS
1. Install the Ball Pin.
Pull the ball pin out to expand the main frame,
and then insert the ball pin back.
2. Install the Front and Rear Stabilizers.
Loose the screws in the stabilizer, and insert
them into the corresponding grooves and tighten
in each stabilizer.
3. Install the Handlebar and Control Panel
Place the handlebar onto the corresponding grooves
in the main frame, tighten it with bolts and gaskets.
Connect the cords (senor or pulse cord) with the
corresponding slots, and then place the control panel
onto the main frame and tighten.
Sensor Cord
Pulse Cord

5. Install the Back Handlebar and Seat Cushion.
Loose the nylon nut and washer, place the back
handlebar onto the triangle plate and tighten.
Place the seat cushion onto the plate and tighten.
6. Install the Seat Post.
Place the seat post onto the main frame and
tighten.
NOTE: When adjusting the height of seat
post, the maximum insert depth of mark line
cannot be higher than the edge of bushing.
4. Install the Left and Right Pedals.
Attach the left/right pedal onto corresponding axles
(left pedal with left-hand thread, right pedal with
right-hand thread).

SPECIFICATIONS
【BUTTON FUNCTIONS】
MODE A.To scan function display and confirm all settings.
B.Hold for 3s, then clear all figures and restart.
SET A.After stop exercising for 4 seconds, press SET key to adjust TIME/
DISTANCE/CALORIES value up.
B.Long press on SET key, will increase rapidly as hotkey.
C.When select function, press SET key to enter into the function.
RESET A. After stop exercising for 4 seconds, in MODE/SET mode, press RESET key
to clear current setting values (except SCAN & SPEED).
B. Hold for 3 seconds to restart the computer.
【DISPLAY FUNCTIONS】
TIME
Display range 00:00 ~99:59; Setting range 0:00~99:00.
SPEED Display range 0 ~999.9.
DISTANCE Display range 0~999.9; Setting range 0:00~999.0.
CALORIES
Display range 0 ~999.9; Setting range 0~999.0.
PULSE Display range 40 ~ 240;

【INSTRUCTION】
1. When install batteries and power on, LCD will display all segments then enter into
the SCAN function mode after one second. Press the MODE key to select the next
function.
2. LCD display function Order: SCAN>TMR>SPEED>DIST>CAL>PULSE>SCAN.
3. When there is signal transmitted to the console without pressing any key, all
function TMW/SPD/DST/CAL will start to count up automatically.
4. TMR – Press the SET key to set target time, the increment is 1:00 minute each
time; If TIME count down to 0:00 from target value, console will stop and 0:00 is
flashing for reminder, press any key to stop it. Then Time will start to count up.
5. SPD – User cannot preset SPEED. When there is signal transmitted to the
console, LCD will display current exercising speed.
6. DST - Press SET key to set target distance, the increment is 1.0 m each time. If
DISTANCE counts down to 0.0 from target value, console will stop and 0.0 is
flashing for reminder, press any key to stop it. Then DISTANCE will start to count
up.
7. CAL – Press SET key to set target CALORIES, the increment is 1.0cl each time.
If CALORIE counts down to 0.0 from target value, console will stop and 0.0 is
flashing for reminder, press any key to stop it. Then CALORIE will start to count up.
8. Pulse-Put your hand on pulse sensor of handrail. Then check the pulse on the
console.
Remark:
1.Without any signal been transmitted into the monitor for 4 minutes, the monitor will
enter to Standby mode.
2. STOP SIGNAL-STOP signal will light up when SCAN function is under executing.
Trouble shooting:
When the display of LCD is weak, it means the batteries need to be changed.
If there is no signal when you pedal, please check if the cable is well connected.

How to fold
Pull out the ball pin, and insert it back after folded.

OPERATING INSTRUCTIONS
How to adjust the seat’s height:
TENSION ADJUSTMENT
For tension adjustment, simply use the tension adjustment knob
(18) found beneath the Computer. To increase tension, turn
clockwise (+), to decrease tension, turn anti-clockwise (-).
It sets the lowest magnetic force on the level 1
It sets the highest magnetic force on the level
A. Loose the knob off.
B. Adjust to the required
height.
C. Finally tighten the knob
L
O
R
T
N
O
C
N
O
I
S
N
E
T
HIGHLOW
8
7
6
5
4
3
2
1
a
b
c

BEFORE YOU START EXERCISING, YOU MUST DO SOME MOVEMENT AS
FOLLOWING.

Maintenance
1. WARNING:
that all screws, bolts, nuts and other connections have been done up tightly,
to sure that your training BIKE is in a safe operation at all time.
2. WARNING: Periodically check all moving parts, upholstery and grips for signs
of wear or damage. If there is a problem or replacement part that is necessary,
STOP USING THE BIKE and immediately contact your local retailer. DO NOT
use the BIKE until repaired.
3. Lubrication of all moving parts is essential to the longevity and optimal
spray.
Note: Do not use oil based lubricants as they will attract dust, dirt and grime,
and will eventually gum up and erode bushings and sealed bearings.
4. As needed, upholstery may be cleaned with a mild solution of soap and water.
Regular use of a vinyl treatment will add to the life and appearance of your
upholstery.
5. All chrome plating surfaces should be cleaned regularly to prolong the life and
type chrome polish.
6. Check welds to be free of cracks.
7. Failure to perform routine maintenance could result in personal injury and/or
equipment damage.
According to Waste of Electrical and Electronic Equipment (WEEE) directive,
WEEE should be separately collected and treated. If at any time in future you need
to dispose of this product please do NOT dispose of this product with household
waste. Please send this product to WEEE collecting points where available.
Imported by:
HSE 24 S.p.A.
Viale delle Arti 171-00054 Fiumicino-Rm-Italy
Http://www.hse24.it/

123526
MANUALE DI ISTRUZIONI
ITALIANO
Cyclette pieghevole

Informazioni di sicurezza importanti
1. Assemblare la macchina conformemente alle istruzioni di assemblaggio
e utilizzare esclusivamente le parti individuali fornite, riportate nell'elenco
l'assemblaggio, controllare che la confezione contenga tutte le parti riportate
nell'elenco delle parti.
2. Leggere, studiare e comprendere il manuale e tutte le etichette di avvertenza
sul prodotto. Inoltre, si raccomanda di familiarizzare se stessi e gli altri utenti
con l'utilizzo corretto della cyclette e le raccomandazioni di allenamento prima
dell'uso. È possibile ottenere informazioni sia in questo manuale che presso
il rivenditore locale.
3. Si raccomanda di chiedere aiuto a un'altra persona durante il montaggio
della macchina.
4. Ispezionare la macchina prima del prima utilizzo e a intervalli regolari per
per assicurare un uso sicuro della macchina.
Avvertenza! Per mantenere il livello di sicurezza della macchina
sia danneggiata o usurata.
5. Prima di iniziare il programma di allenamento, consultare il proprio medico.
Si raccomanda di sottoporsi a una visita medica completa.
6. Tenere mani, arti, indumenti ampi e capelli lunghi lontani dalle parti mobili.
7. NON posizionare oggetti appuntiti intorno alla macchina.
8. Non usare mai la macchina se non funziona correttamente.
9. Questo prodotto è conforme a EN ISO 20957-1 e EN957, CLASSE HC per
il solo uso domestico.
10. Nota: il sistema di frenata di questa cyclette è indipendente dalla velocità.
11.
all'esaurimento. Se si percepisce dolore o malessere, interrompere
immediatamente l'allenamento.
12. Tenere bambini e animali lontani dalla macchina in ogni momento.
NON lasciare i bambini senza supervisione nella stessa stanza della macchina.
13. AVVERTENZA! Si consiglia alle donne incinte di non usare la macchina.
Consultare il proprio medico prima dell'uso.
14. AVVERTENZA! Il peso massimo dell'utente è 120 kg.
15. AVVERTENZA! Prima di iniziare l'allenamento, rimuovere qualsiasi oggetto
in un'area di 0,6 X 0,6 m intorno alla CYCLETTE per un uso sicuro
16. AVVERTENZA! Usare la cyclette e iniziare l'allenamento gradualmente,
perché in uso scorretto o un allenamento eccessivo possono causare infortuni.
17. Le persone disabili non devono usare la macchina senza la presenza di un
18. AVVERTENZA! Se il pavimento è instabile, livellarlo. NON usare in prossimità
di acqua o all'aperto. La CYCLETTE è progettata per il solo uso domestico.
Usare la CYCLETTE esclusivamente per l'uso previsto descritto in questo
manuale. NON usare altri accessori non raccomandati dal costruttore.

98 CM
116 CM
53.5 CM
600MM 600MM
600MM
600MM
600MM
19. AVVERTENZA! La CYCLETTE non è adatta all'uso terapeutico
(solo classi HC).
Area di allenamento
Area libera

Pannello di controllo
Manubrio
Telaio principale
Manopola di regolazione
della tensione
Reggisella
Manopola di regolazione
dell'altezza
Perno sferico
Pedale
Stabilizzatore
ELENCO DEI COMPONENTI PRINCIPALI
ELENCO ACCESSORI IN DOTAZIONE
1.Vite a testa esagonale (2 pz.)
2.Guarnizione curva (2 pz.)
4.Chiave a brugola (1 pz.) 5.Manopola di regolazione
dell'altezza (1 pz.)
3.Chiave fissa (1 pz.)

ISTRUZIONI PER IL MONTAGGIO
1.Installazione del perno sferico.
Rimuovere il perno sferico per espandere il telaio
principale e poi reinserirlo.
2.Installazione degli stabilizzatori anteriori e
posteriori.
Svitare le viti dello stabilizzatore, poi inserirle
nelle apposite scanalature e infine stringerle in
ciascun stabilizzatore.
3.Installazione del manubrio e del pannello di
controllo
Porre il manubrio nelle corrispondenti scanalature nel
telaio principale, poi stringere con bulloni e
guarnizioni. Collegare i cavi (sensore e pulsazione) nei
corrispondenti slot, porre il pannello di controllo sul
telaio principale e fissarlo.
Cavo sensore
Cavo pulsazione

5.Installazione dello schienale e della sella.
Svitare il dado e la rondella in nylon, posizionare lo
schienale sulla base triangolare e stringere.
Porre la sella sulla base e stringere.
6.Installazione del reggisella.
Posizionare il reggisella sul telaio principale e
stringere.
NOTA: quando si regola l'altezza del reggisel-
la, accertarsi che la profondità massima della
linea di inserto non sia più alta del bordo
dell'attacco.
4.Installazione dei pedali destro e sinistro.
Fissare i pedali agli assi corrispondenti (il pedale
sinistro con la filettatura a sinistra, il pedale destro con
la filettatura a destra).

SPECIFICHE
MODE A. Per scorrere tra le funzioni del display e confermare le impostazioni.
B. Tenere premuto per 3 secondi per cancellare tutti i dati e riavviare.
SET A. Dopo aver interrotto l'attività per 4 secondi, premere il pulsante di impostazione
per regolare i valori DURATA/DISTANZA/CALORIE.
B. Tenere premuto il pulsante SET per aumentare rapidamente i valori.
C. Dopo aver selezionato una funzione, premere il pulsante SET per accedere alla
funzione.
RESET A. Dopo aver terminato l'attività per 4 secondi, in modalità
MODALITÀ/IMPOSTAZIONE, premere il pulsante RESET per cancellare tutti i
valori di impostazione attuali (tranne SCANSIONE e VELOCITÀ).
B. Tenere premuto per 3 secondi per riavviare il sistema.
TIME Intervallo display 00:00 ~99:59; intervallo impostazioni 0:00~99:00.
SPEED Intervallo display 0 ~999.9.
DISTANCE Intervallo display 0~999.9; intervallo impostazioni 0:00~999.0.
CALORIES Intervallo display 0 ~999.9; intervallo impostazioni 0~999.0.
PULSE Intervallo display 40 ~ 240;
FUNZIONI DEI PULSANTI
FUNZIONI DEL DISPLAY

ISTRUZIONI
1.Dopo aver installato le batterie e acceso l'unità, lo schermo LCD mostrerà tutti i
segmenti e dopo un secondo entrerà in modalità di scansione. Premere il pulsante
MODE per selezionare la funzione successiva.
2.Ordine di visualizzazione delle funzioni sullo schermo LCD: SCAN>TMR>
SPEED> DIST>CAL>PULSE>SCAN.
3.Quando un segnale viene trasmesso alla console senza premere alcun pulsante,
tutte le funzioni TMR/SPD/DST/CAL cominceranno automaticamente il conteggio.
4.TMR – Premere il pulsante SET per impostare il tempo prestabilito in incrementi di
1:00 minuto; in caso di conto alla rovescia dal tempo prestabilito a 0:00, la console
si arresterà e 0:00 lampeggerà sul display; premere un pulsante qualsiasi per
confermare e riavviare il conteggio del tempo.
5.SPD – Gli utenti non possono programmare la velocità. Quando un segnale viene
trasmesso alla console, la velocità dell'attività fisica apparirà sul display LCD.
6.DST - Premere il pulsante SET per impostare la distanza target in incrementi di
1,0 m. Se il conteggio della distanza raggiunge 0.0 dal valore prestabilito, la console
si arresterà e 0.0 lampeggerà sul display; premere un pulsante qualsiasi per
confermare e riavviare il conteggio della distanza.
7.CAL – Premere il pulsante SET per impostare le calorie desiderate in incrementi di
1,0 cl. Se il conteggio delle calorie raggiunge 0.0 dal valore prestabilito, la console si
arresterà e 0.0 lampeggerà sul display; premere un pulsante qualsiasi per confer-
mare e riavviare il conteggio delle calorie.
8.Pulsazione - Appoggiare la mano sul sensore delle pulsazioni posto sul manubrio
e controllare le pulsazioni sulla console.
Nota:
1.Il monitor entrerà in modalità standby se non riceve alcun segnale per più di 4
minuti.
2.SEGNALE STOP - Il segnale STOP si illuminerà durante la scansione.
Risoluzione dei problemi:
Quando la luce del display è debole, è necessario sostituire le batterie.
Se non c'è alcun segnale quando si pedala, accertarsi che il cavo sia collegato
correttamente.
