Hubbell INTERCEPT User manual

INSTALLATION INSTRUCTIONS - INTERCEPT SHEET 1 OF 3
SAVE THESE INSTRUCTIONS
NOTE:
This luminare is designed for outdoor lighting applications with ambient tempertures not exceeding 25°C
WARNINGS:
Dangerous voltages exist within the unit and all precautions usually observed in handling high voltage equipment should be observed
when replacing light engine or otherwise servicing luminares. Disregarding this warning could result in electrical shock and possible
injury to the individual installing or servicing this equipment. Installation and servicing should be done by qualified personnel.
Tools Required: (check tools required to install specific mount type)
Torque Wrench with foot-pounds and inch-pounds settings
Hex Socket - 7/8, 1 1/8,1 7/8
•
•
93101021 Rev.A
WARNING! Fixtures must be grounded and installed in accordance with the National Electrical Code and all local codes.
Failure to do so may increase the RISK OF PERSONAL INJURY, PROPERTY DAMAGE, FIRE AND DEATH. Install and
use so fixture failures do not cause a hazard and use only in environments for which the product is specifically marked.
WARNING! This product contains chemicals known to the State of California to cause cancer, birth defects, and/or other
reproductive harm. Thoroughly wash hands after installing, handling, cleaning, or otherwise touching this product.
CAUTION! Follow ALL luminaire recommendations, product markings, instructions, restrictions and warnings regarding
luminaire operation and burning position. Luminaire label shows electrical and environmental requirements and
restrictions.
All electrical work must be done by a qualified electrician.
Turn off electric power to all affected circuits and allow to cool before servicing.
A regularly scheduled maintenance program should be established to retain optimum light output and reduce heat
retention. Dusting with a soft, clean, dry cloth is normally sufficient for the optical system. Any accumulation of dust or dirt
should be removed regularly.
Carefully read these instructions before installing product. If you do not understand these instructions, before starting any
work, contact your Hubbell Lighting distributor or [e-mail] or [phone]
Give instructions to facility owner/manager for future reference.
INSTALLATION
INSTRUCTIONS
INTERCEPT
READ THOROUGHLY BEFORE INSTALATION
Hubbell Lighting • 701 Millennium Boulevard • Greenville, SC 29607 • Phone: [phone]
Due to our continued efforts to improve our products, product specifications are subject to change without notice.
© 2016 Hubbell Lighting • All Rights Reserved • For more information visit our website: www.hubbelloutdoor.com • Printed in USA

INSTALLATION INSTRUCTIONS - INTERCEPT SHEET 2 OF 3
SAVE THESE INSTRUCTIONS
NOTES:
For replacement LED Assemblies and Drivers please contact Hubbell Lighting for any replacement parts.
Contact your local distributor or agent to confirm parts availability prior to ordering replacement parts.

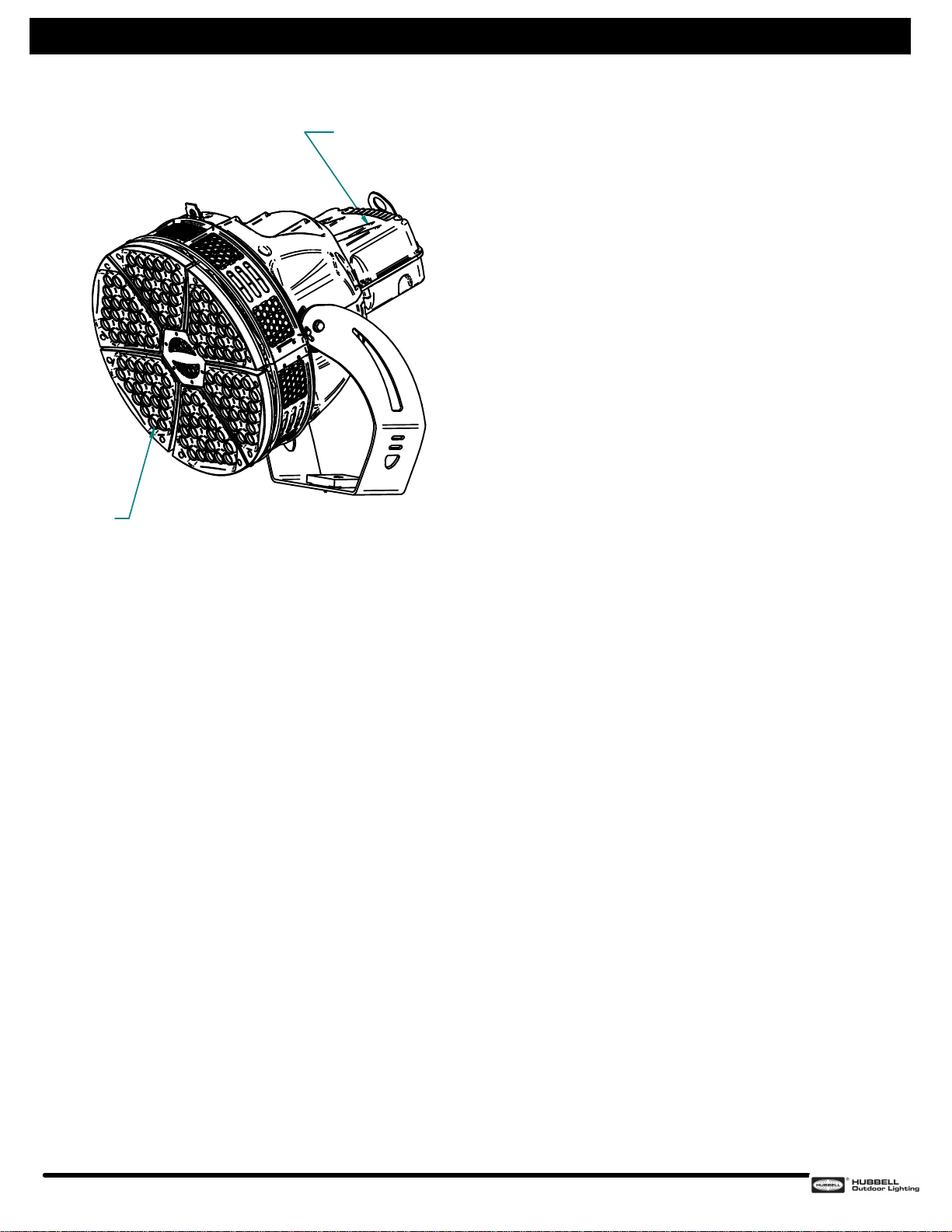

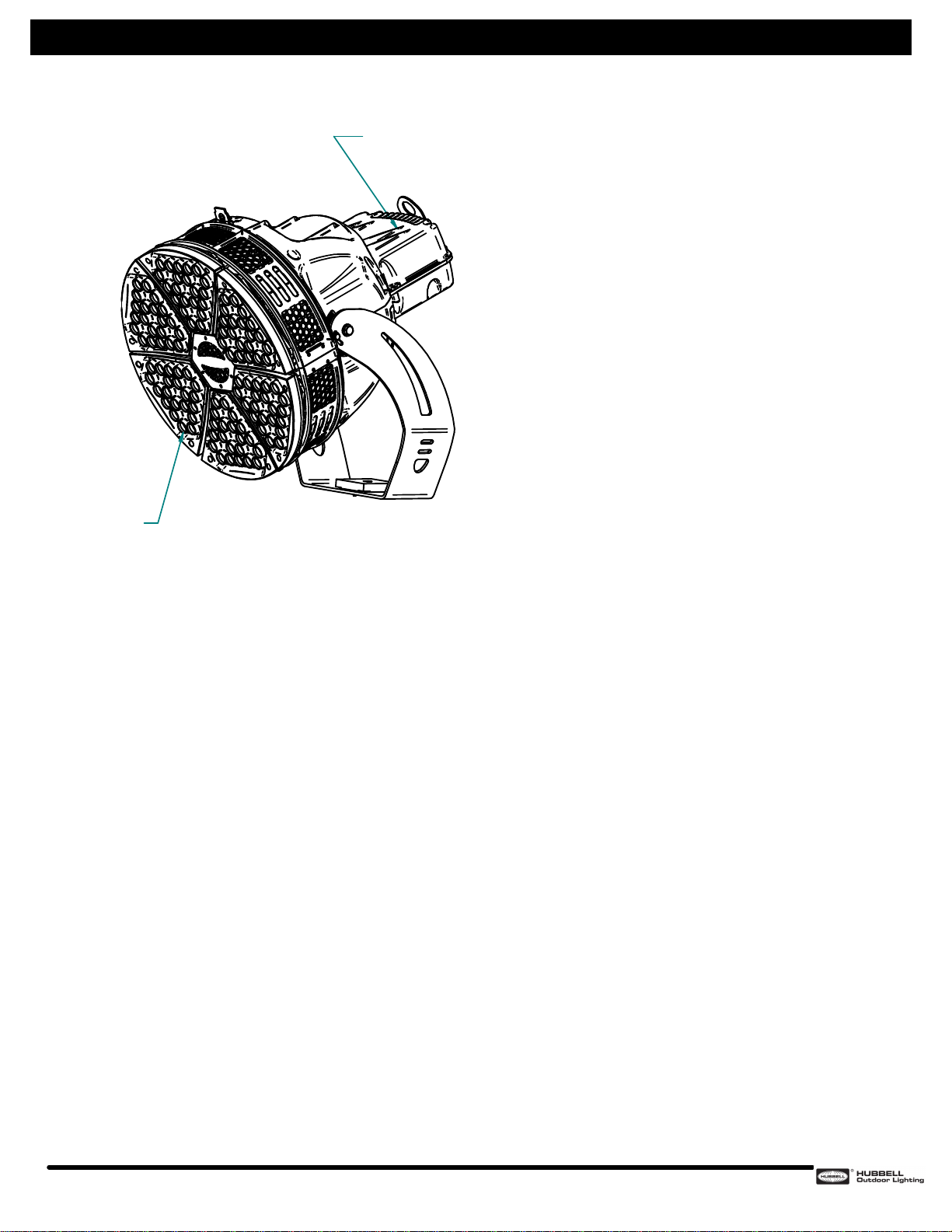

DRIVER AND WIRING
COMPARTMENT
LIGHT ENGINE
ASSEMBLY
Hubbell Lighting • 701 Millennium Boulevard • Greenville, SC 29607 • Phone: [phone]
Due to our continued efforts to improve our products, product specifications are subject to change without notice.
© 2016 Hubbell Lighting • All Rights Reserved • For more information visit our website: www.hubbelloutdoor.com • Printed in USA
The Intercept uses a common fixture housing
assembly that sconsists of a driver box, wireway
compartment, and heatsinks in front that mount the
light engines. These features are common on all
versions of the Intercept family of fixtures.
Your Intercept fixture, the LEDs and drivers used on
this fixture are designed to provide many years of
efficient, maintenance free, high-performance lighting.
It is possible that come components may fail during
the projected life of the fixture and need to be
replaced. Hubbell has available replacement light
engine assemblies, drivers, and surge protectors in
the event of a failure.
These illustration shows the typical components
(standard and optional) that you may have on your
Intercept fixture.
Light Engines (3,4,or 6)
Driver(s) (1 or 2) located inside of driver
compartment.
Surge Protector (1) located inside of driver
compartment.
•
•
•

INSTALLATION INSTRUCTIONS - INTERCEPT SHEET 3 OF 3
SAVE THESE INSTRUCTIONS
NOTES:
For replacement LED Assemblies and Drivers please contact Hubbell Lighting for any replacement parts.
Contact your local distributor or agent to confirm parts availability prior to ordering replacement parts.
YOKE
Intercept Yoke Mount
POWER CORD
LIFTING POINTS
5/16-18 BOLT
VERTICAL AIMING
PROTRACTOR
1/2-13 BOLT
3/4-10 BOLT
3/4" FLAT WASHER
3/4-10 NUT
HORIZONTAL AIMING
PROTRACTOR
Hubbell Lighting • 701 Millennium Boulevard • Greenville, SC 29607 • Phone: [phone]
Due to our continued efforts to improve our products, product specifications are subject to change without notice.
© 2016 Hubbell Lighting • All Rights Reserved • For more information visit our website: www.hubbelloutdoor.com • Printed in USA
Fixture Installation:
Attach yoke to mounting surface with supplied
hardware using 1 1/8" wrench socket: 3/4-10 bolt, (2)
3/4" flat washers, and 3/4" nut.
Position nut on the bottom side and hold the bolt
stationary while torquing the nut. Torque 3/4-10 nut to
approx. 300 ft-lbs. Note install bearing block indented
side down and square to the yoke.
Aim fixture in appropriate fashion using vertical and
horizontal protractors. See figure 1 and 2.
Attached provided power cable to supply power.
Once fixture is positioned, tighten 5/16-18 bolts to
12.5 ft-lbs and the 1/2-13 bolts to 60 ft-lbs.
1.
2.
3.
4.
5.
FIGURE 1 FIGURE 2

INSTRUCTIONS D'INSTALLATION D'APPAREIL FEUILLE 1 DE 3
AVERTISSEMENT! Les appareils d'éclairages doivent être mis à la terre et installés selon le Code canadien de l'électricité
et tous les codes locaux. Ne pas se conformer à ces codes pourrait conduire à DES SECOUSSES ÉLECTRIQUES ET UN
DANGER DE MORT OU D'INCENDIE. Installez l'appareil d'éclairage seulement dans les environnements pour lesquels il
est marqué, et de façon qu'un défaut ne puisse devenir un danger.
AVERTISSEMENT! Ce produit contient des produits chimiques reconnus par l'état de la Californie causer le cancer, des
malformations congénitales et d'autres sévices à la reproduction. Bien se laver les mains après l'installation, le nettoyage
ou après avoir touché le produit (particulièrement s'il est brisé).
ATTENTION! Suivre toutes les indications, marquages, instructions, restrictions et recommandations concernant
l'utilisation du luminaire ainsi que les dégagements requis et les précautions pour ne pas vous brûler. L'étiquette apposée
sur le luminaire indique les exigences électriques et environnementales ainsi que les restrictions applicables.
Tous les raccordements électriques doivent être faits par un électricien certifié.
Avant de faire l'entretien, coupez la source de courant et laissez se refroidir le luminaire.
Un programme d'entretien régulier devrait être établi pour conserver la luminosité optimale et réduire l'accumulation de
chaleur.
Un chiffon doux et propre est normalement suffisant pour dépoussiérer le système optique. Toute accumulation de
poussière ou saleté doit être retirée de façon régulière.
Lire attentivement les présentes instructions avant d'installer le produit. Si vous ne comprenez pas les présentes
instructions, communiquez avec votre distributeur de produits Hubbell Lighting, ou avec techsup[email protected] ou
[phone] au téléphone
Remettre les présentes instructions au propriétaire ou gestionnaire des installations pour référence ultérieure.
INSTRUCTIONS
D'INSTALLATION
INTERCEPT
À LIRE ATTENTIVEMENT AVANT D'INSTALLER
SAUVEGARDEZ CES INSTRUCTIONS
93101021 Rev.A
REMARQUE :
Le présent luminaire est conçu pour applications d'eclairage extérieures de température ambiante ne dépassant pas 25°C
AVERTISSEMENTS :
Une tension dangereuse est présente dans cet appareil. Toutes les précautions normalement prises en présence d pareillage à
tension secteur sont de mise lors du remplacement de làsemble d_233?clairage à DEL ou de tout entretien des luminaires. Ne pas
respecter le présent avertissement pourrait conduire à une décharge électrique et blessure au personnel d_stallation ou dàtretien.
L_stallation et làtretien doivent être faits par un personnel qualifié.
Outils requis :
Clé dynamométrique avec réglages pieds-livres et pouces-livres
Douille hexagonale - 7/8, 1 1/4,1 7/8
Hubbell Lighting • 701 Millennium Boulevard • Greenville, SC 29607 • Phone: [phone]
Due to our continued efforts to improve our products, product specifications are subject to change without notice.
© 2016 Hubbell Lighting • All Rights Reserved • For more information visit our website: www.hubbelloutdoor.com • Printed in USA

REMARQUES :
Pour toute pièce de remplacement comme l'ensemble à DEL ou le convertisseur d'alimentation, veuillez communiquer avec Hubbell Lighting.
Avant de commander, veuillez communiquer avec votre distributeur ou agent local pour confirmer la disponibilité des pièces.
INSTRUCTIONS D'INSTALLATION D'APPAREIL FEUILLE 2 DE 3
Hubbell Lighting • 701 Millennium Boulevard • Greenville, SC 29607 • Phone: [phone]
Due to our continued efforts to improve our products, product specifications are subject to change without notice.
© 2016 Hubbell Lighting • All Rights Reserved • For more information visit our website: www.hubbelloutdoor.com • Printed in USA
DRIVER AND WIRING
COMPARTMENT
LIGHT ENGINE
ASSEMBLY
L'Intercept utilise un boîtier d'appareil d'éclairage
commun qui comprend un boîtier de commande, un
compartiment de goulotte et des dissipateurs
thermiques à l'avant qui permettent de monter les
moteurs d'éclairage. Ces fonctionnalités sont
communes à toutes les versions de la famille de
luminaires Intercept
Votre appareil Intercept, les voyants et les pilotes
utilisés sur cet appareil sont conçus pour fournir un
éclairage efficace, sans entretien et à hautes
performances pendant de nombreuses années. Il est
possible que certains composants tombent en panne
pendant la durée de vie prévue de l'appareil et doivent
être remplacés. Hubbell propose des ensembles de
moteur léger de remplacement, des pilotes et des
protecteurs de surtension en cas de panne.
Cette illustration montre les composants typiques
(standard et optionnels) que vous pourriez avoir sur
votre appareil Intercept.
Moteurs Légers (3,4 ou 6)
Pilote (s) (1 ou 2) situé (s) à l'intérieur du
compartiment du conducteur.
Protecteur de surtension (1) situé à l'intérieur du
compartiment du conducteur.
•
•
•

INSTRUCTIONS D'INSTALLATION D'APPAREIL FEUILLE 3 DE 3
Hubbell Lighting • 701 Millennium Boulevard • Greenville, SC 29607 • Phone: [phone]
Due to our continued efforts to improve our products, product specifications are subject to change without notice.
© 2016 Hubbell Lighting • All Rights Reserved • For more information visit our website: www.hubbelloutdoor.com • Printed in USA
YOKE
Intercept Yoke Mount
POWER CORD
LIFTING POINTS
5/16-18 BOLT
VERTICAL AIMING
PROTRACTOR
1/2-13 BOLT
3/4-10 BOLT
3/4" FLAT WASHER
3/4-10 NUT
HORIZONTAL AIMING
PROTRACTOR
Fixture Installation:
Fixez l’étrier à la surface de montage à l’aide du
matériel fourni à l’aide d’une douille pour clé 1 1/8":
boulon 3 / 4-10, (2) rondelles plates 3/4" et écrou 3/4".
Placez l’écrou sur le côté inférieur et maintenez le
boulon immobile pendant le serrage de l’écrou.
Couple 3 / 4-10 écrou à env. 300 lb-ft. Remarque:
installez le bloc de roulement côté indenté vers le bas
et à l'équerre de la chape.
Visez le luminaire de manière appropriée en
utilisant des rapporteurs verticaux et horizontaux. Voir
les figures 1 et 2.
Câble d'alimentation fourni fourni pour
l'alimentation.
Une fois l’appareil en place, serrez les boulons
5/16-18 à 12,5 lb-ft et les boulons 1 / 2-13 à 60 lb-ft.
1.
2.
3.
4.
5.
FIGURE 1 FIGURE 2
