Husqvarna RZ4623 / 967009801 User manual

RZ4623 / 967009801
Parts Manual
Please read the operator’s manual carefully and make sure you
understand the instructions before using the machine.
Gasoline containing up to 10% ethanol (E10) is
acceptable for use in this machine.The use of any
gasoline exceeding 10% ethanol (E10) will void
the product warranty.

When you need spare parts or support in service
questions, warranty issues, etc., please consult
the following professional:
Manufacturing Number
The machine’s manufacturing number can be found on
the printed plate affixed to the engine compartment.
Stated on the plate, from the top are:
• The machine’s type designation (I.D.).
• The manufacturer’s type number (Model).
• The machine’s serial number (Serial no.)
Please have the type designation and serial number
available when ordering spare parts.
©2011 All rights reserved.
Orangeburg, SC Printed in U.S.A.
This Parts Manual belongs to the machine with the
manufacturing number:
Engine Transmission
The engine’s manufacturing number is stamped on
one of the valve covers.
The plate states:
• The engine’s model.
• The engine’s type.
• Code
Please have these available when ordering spare
parts.
The wheel motors and hydrostatic pumps have a
barcode decal affixed at the rear.
Accessories Available
Collection System ............................966 004101
Mulch Kit ..........................................531 309580

CONTENTS
NOTE: ALL FASTENERS ARE GRADE 5 UNLESS OTHERWISE SPECIFIED.
FRAME ........................................................................ 4
ENGINE PLATE ........................................................... 6
STEERING .................................................................. 8
IGNITION .................................................................. 10
BRAKE / LIFT ............................................................ 12

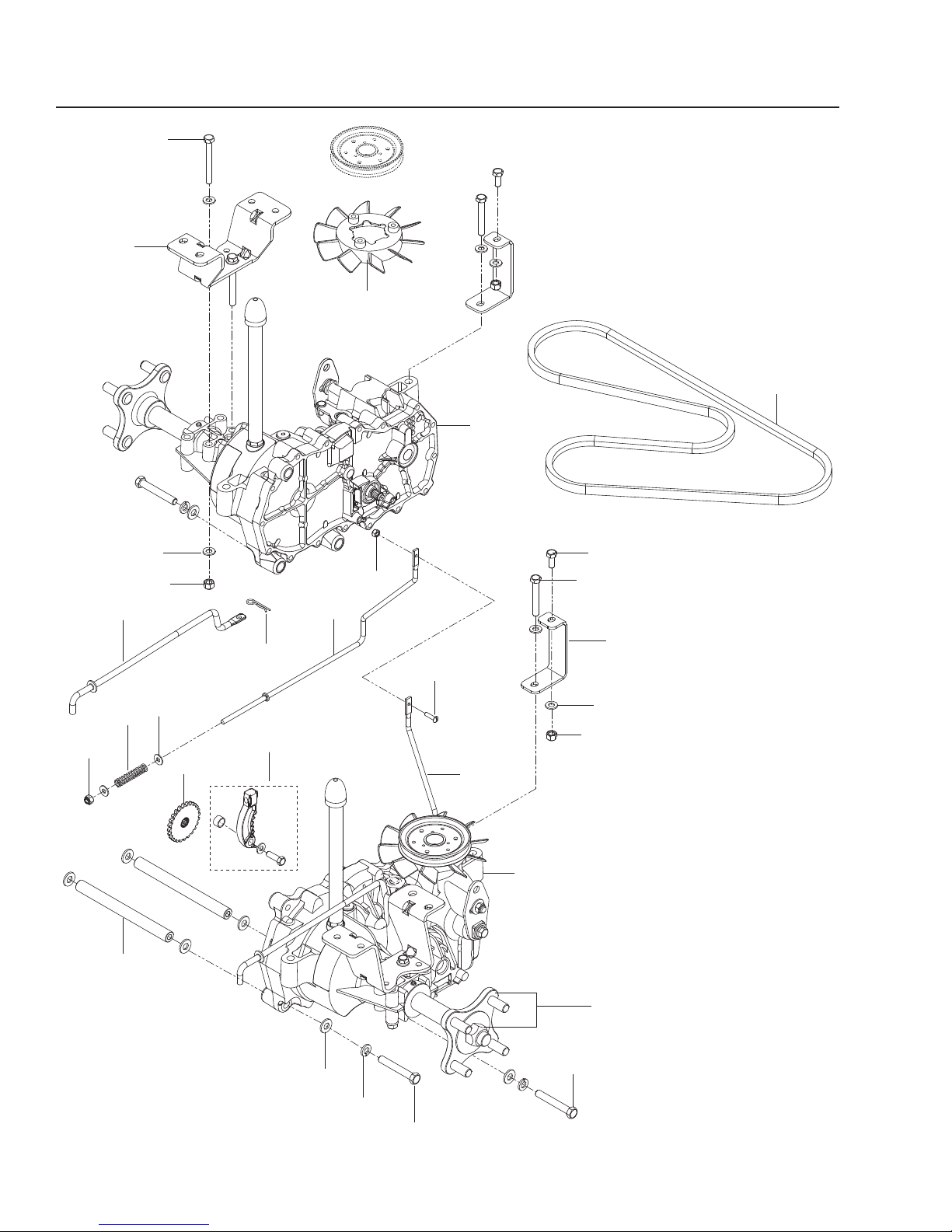

HYDRAULIC PUMP / MOTOR ................................. 14
WHEELS AND TIRES ................................................ 16
MOWER DECK / CUTTING DECK ............................ 18
SEAT ......................................................................... 20
DECALS .................................................................... 22
ACCESSORIES
BAGGER ...............................................................24
CHUTES, MOUNT.................................................26

1
30
6
31
22
20
7
17
15
2
3
13
9
12
8
4
16
27
31
31
25
23
31
14
33
19
20
17
9
10
17
34
27
27
28
32
24
21
26
27
11
5
18
25
35
29
29
30
31
19
4

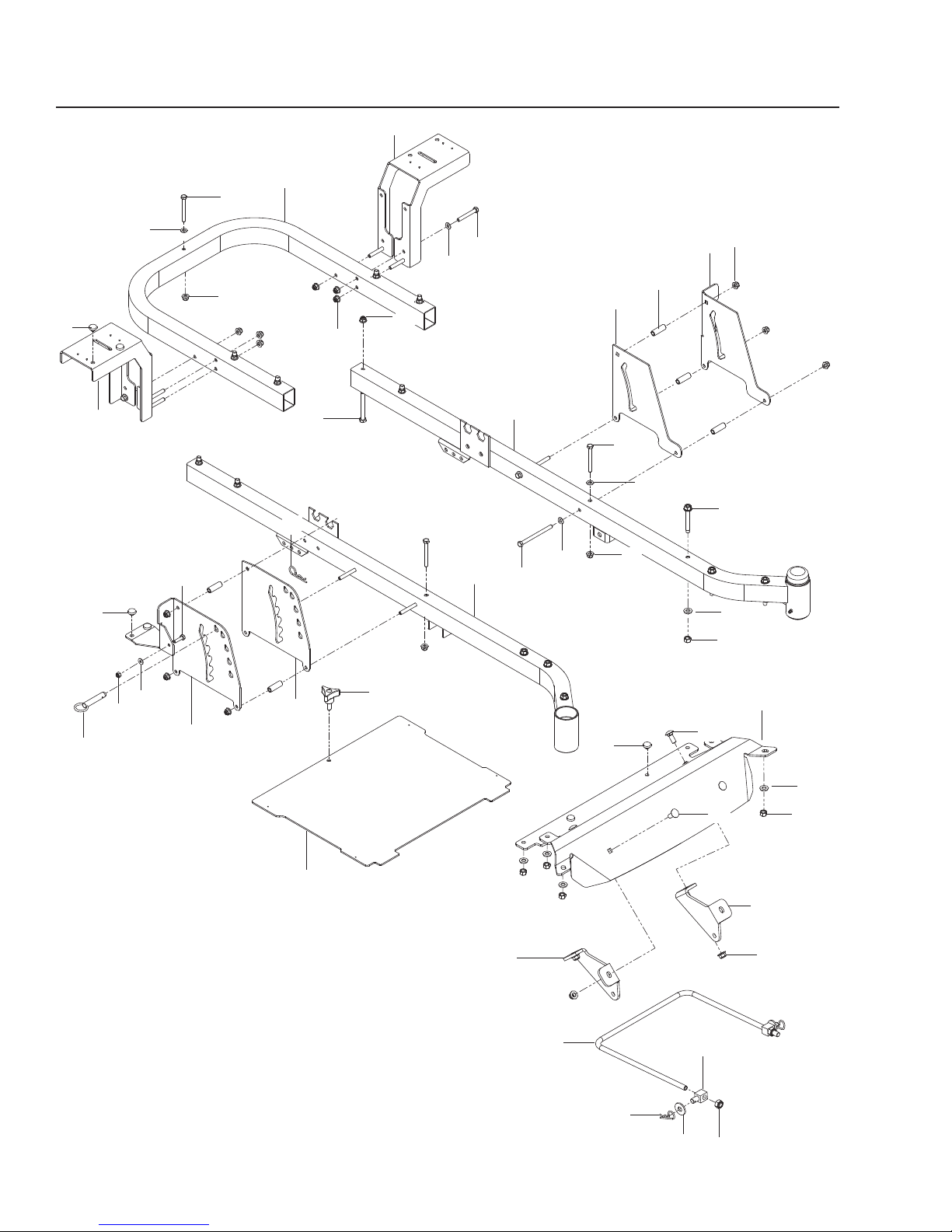

FRAME

1.. 510 261802 .... 1 .... PLATE, OUTER BRAKE BLK
2.. 510 206703 .... 1 .... PLATE, BRAKE LATCH BLK
3.. 510 245604 .... 1 .... PLATE, LIFT OUTER BLK
4.. 510 240502 .... 1 .... PLATE, LIFT INNER BLK
5.. 522 842902 .... 1 .... FOOT PLATE w/ SFTY DECLS
6.. 522 719504 .... 1 .... FOOT REST ORG
7.. 522 443302 .... 1 .... MOUNT, STRUT RT BLK
8.. 522 443304 .... 1 .... MOUNT, STRUT LT BLK
9.. 510 225902 .... 2 .... SUPPORT, FENDER BLK
10.. 510 177503 .... 1 .... FRAME, FRONT RT ORG
11.. 510 177403 .... 1 .... FRAME, FRONT LT ORG
12.. 510 177603 .... 1 .... FRAME, REAR TUBE ORG
13.. 539 104411 .... 1 .... KNOB w/ STUD
14.. 539 114789 .... 2 .... SWIVEL
15.. 521 938101 .... 1 .... LINK, FRONT SUSPENSION
16.. 515 988101 .... 6 .... SPACER ½ OD x 1½
17.. 539 102587 .... 6 .... GROMMET, BUMPER
18.. 539 102526 .... 1 .... LIFT PIN
19.. 539 976989 .... 3 .... HAIRPIN
20.. 874 780544 .... 3 .... HCS 5/16-18 x 2¾
21.. 874 780564 .... 4 .... HCS 5/16-18 x 4
22.. 874 780536 .... 6 .... HCS 5/16-18 x 2¼
23.. 874 780416 .... 2 .... HCS ¼-20 x 1
24.. 874 780648 .... 8 .... HCS 3/8-16 x 3
25.. 872 141608 .... 4 .... RHSNB 3/8-16 x 1
26.. 817 490642 .... 6 .... BOLT 3/8-16 x 25/8 THD FRM
27.. 819 111116 . . 13 .... WASHER 5/16 SAE FLT
28.. 819 091016 .... 2 .... WASHER ¼ FLT
29.. 819 141614 .... 6 .... WASHER 3/8 STD FLT
30.. 819 182212 .... 2 .... WASHER ½ FLT
31.. 539 112899 . . 15 .... NUT 5/16-18 HEX FLG NYLOC
32.. 521 996501 .... 8 .... NUT 3/8-16 HEX FLG NYLOC
33.. 539 119124 .... 2 .... NUT 7/16-14 HEX NYLOC
34.. 873 800400 .... 2 .... NUT ¼-20 HEX NYLOC
35.. 539 200282 .... 6 .... NUT 3/8-16 HEX JAM NYLOC
5
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
FRAME

ENGINE PLATE
1
19
22
23
21
5
3
13
12
9
7
15
2
4
6
29
16
26
27
8
20
11
10
25
14
18
17
24
18
31
32
28
33
31
29
28
30
34
6

ENGINE PLATE
1.. 575 327002 .... 1 .... PLATE, ENGINE BLK
2.. 539 112092 .... 1 .... ARM, IDLER
3.. 539 101231 .... 1 .... SPINDLE, IDLER
4.. 539 110311 .... 1 .... PULLEY, IDLER
5.. 505 287301 .... 1 .... CLUTCH, 105 FT/LBS
6.. 510 260502 .... 1 .... GUARD, MUFFLER BLK
7.. 539 114530 .... 1 .... PULLEY, ENGINE
8.. 539 112252 .... 1 .... SPACER
9.. 510 246002 .... 1 .... STOP, CLUTCH BLK
10.. 539 101362 .... 1 .... HOSE, DRAIN
11.. 539 101364 .... 1 .... PLUG, OIL
12.. 539 101363 .... 1 .... CLAMP
13.. 532 196105 .... 1 .... SPRING, DECK DRIVE
14.. 532 146699 .... 1 .... EXHAUST TUBE, RT
15.. 532 146700 .... 1 .... EXHAUST TUBE, LT
16.. 539 131604 .... 1 .... MUFFLER ASM TWIN
17.. 510 260402 .... 1 .... BRACKET, MUFFLER BLK
18.. 872 140508 .... 2 .... RHSNB 5/16-18 x 1
19.. 872 140506 .... 1 .... RHSNB 5/16-18 x ¾
20.. 874 610756 .... 1 .... HCS 7/16-20 x 3½
21.. 874 780852 .... 1 .... HCS ½-13 x 3¼
22.. 874 520656 .... 1 .... HCS 3/8-16 x 3½ TPBLT
23.. 532 120616 .... 4 .... HHFS 3/8-16 x 1 THD FRM
24.. 539 990362 .... 1 .... SCREW ¼-20 x 5/8 THD FRM
25.. 532 183906 .... 4 .... SCREW 5/16-18 x 1 SCKT HD
26.. 817 490512 .... 4 .... BOLT 5/16-18 x ¾ THD FRM
27.. 838 800800 .... 1 .... NUT ½-13 HEX NYLOC
28.. 873 800600 .... 2 .... NUT 3/8-16 HEX NYLOC
29.. 539 112899 .... 5 .... NUT 5/16-18 HEX FLG NYLOC
30.. 539 112670 .... 1 .... WASHER, HEAVY
31.. 819 182212 .... 2 .... WASHER ½ FLT
32.. 819 121414 .... 2 .... WASHER 5/16 STD FLT
33.. 539 110064 .... 1 .... WASHER, CLUTCH
34.. 539 132859 .... 1 .... SHIELD, HEAT
7
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION

14
7
5
4
2
1
3
8
11
13
15
21
19
6
12
29
17
22
9
20
18
25
23
10
16
25
24
30
28
28
27
27
30
30 9
26
8

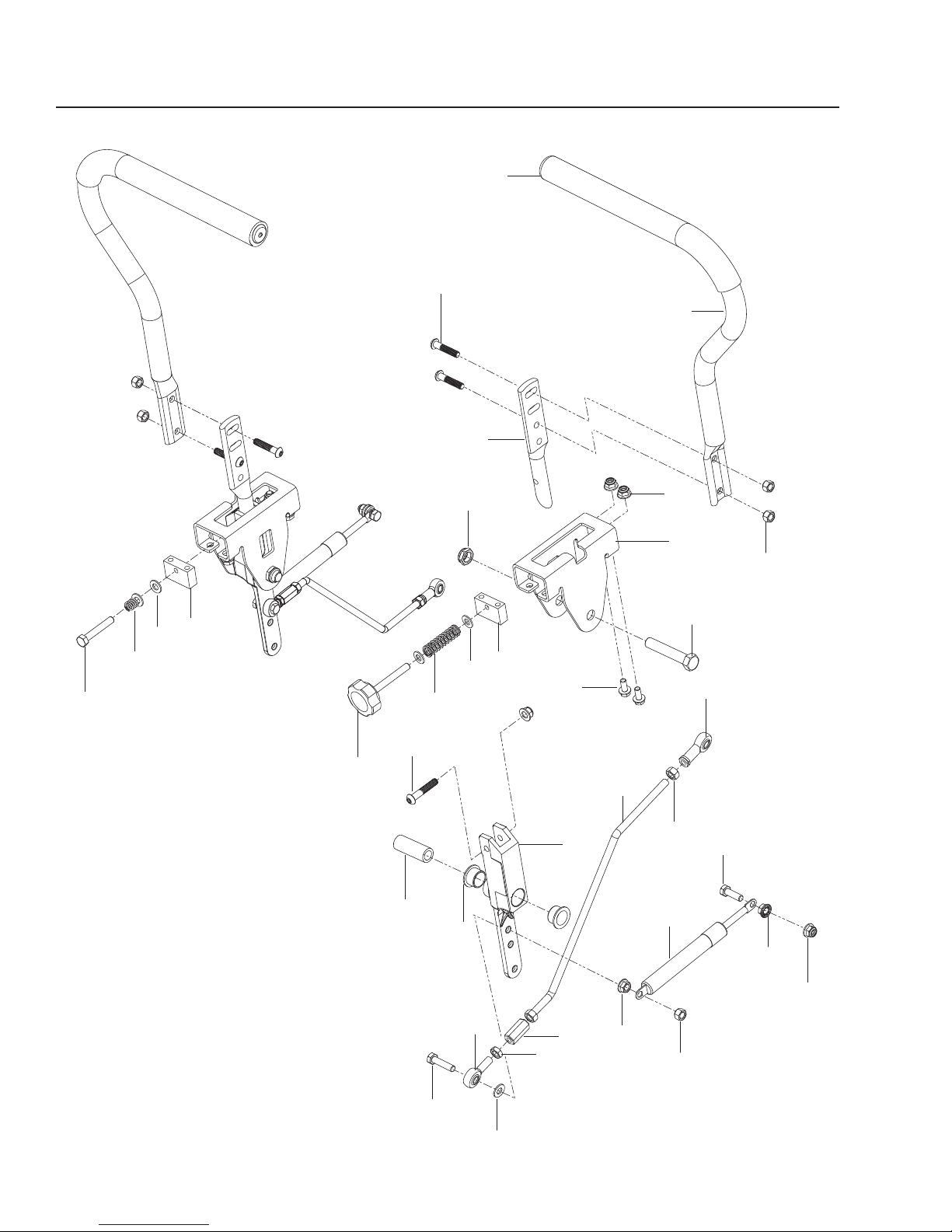

STEERING

1.. 579 036901 .... 2 .... LEVER w/ GRIP
2.. 525 392901 .... 2 .... GRIP, FOAM
3.. 577 251701 .... 2 .... BRACKET, CONTROL
4.. 539 131518 .... 4 .... BEARING, FLANGE
5.. 576 140301 .... 2 .... LEVER, CONTROL
6.. 577 420001 .... 2 .... LEVER, HANDLE
7.. 577 252401 .... 2 .... SPACER, PIVOT CONTROL
8.. 539 102720 .... 2 .... DAMPENER
9.. 577 251801 ... 2 .... BLOCK, TRACKING
10.. 539 102845 .... 1 .... SPRING
11.. 576 850301 .... 1 .... SPRING
12.. 539 131799 .... 1 .... KNOB
13.. 580 624201 .... 2 .... ROD, MOTION CONTROL
14.. 539 115729 .... 2 .... ROD END RH
15.. 539 116690 .... 2 .... ROD END MALE LH
16.. 539 116689 .... 2 .... COUPLER, ROD END
17.. 874 780844 .... 2 .... HCS ½-13 x 2¾
18.. 874 780516 .... 2 .... HCS 5/16-18 x 1
19.. 874 780524 .... 1 .... HCS 5/16-18 x 1½
20.. 874 490512 .... 8 .... HHFS 5/16-18 X ¾
21.. 874 780528 .... 2 .... HCS 5/16-18 x 1¾ TPBLT
22.. 578 296402 .... 4 .... SCREW 5/16-18 X 1½ BTN HD
23.. 576 850402 .... 2 .... SCREW 5/16-18 X 1¾ BTN HD
24.. 539 108010 .... 2 .... NUT ½-13 HEX JAM NYL GR2
25.. 539 112899 . . 10 .... NUT 5/16-18 HEX FLG NYLOC
26.. 539 991073 .... 2 .... NUT 5/16-24 HEX JAM LH
27.. 873 800500 .... 6 .... NUT 5/16-18 HEX NYLOC
28.. 539 990585 .... 4 .... NUT 5/16-18 HEX WHIZLK
29.. 539 990223 .... 4 .... NUT 5/16-24 HEX
30.. 539 990188 .... 4 .... WASHER 5/16 SAE FLT
9
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
STEERING

1
2
3
4
6
7
5
9
10
13
11
15
17
19
21
22
29
12
50
46
51
47
41
49
43
42
38
37
36
14
48
48
49
45
39
16
18
30
20
31
35
8
24
25
26
28
32
34
33
27
23
40
44
10
IGNITION

1.. 578 178901 .... 1 .... FENDER, RT GRY
2.. 539 130374 .... 1 .... FENDER, LT GRY
3.. 539 102732 .... 1 .... CABLE, THROTTLE
4.. 532 140401 .... 1 .... KEY, IGNITION
5.. 539 107541 .... 1 .... SWITCH, IGNITION
6.. 532 174652 .... 1 .... SWITCH, CLUTCH
7.. 539 113792 .... 1 .... SWITCH, BRAKE
8.. 532 109553 .... 2 .... SWITCH, NC
9.. 539 112736 .... 1 .... PANEL, CONTROL
10.. 539 102436 .... 1 .... BATTERY
11.. 539 131209 .... 1 .... TIE DOWN, BATTERY
12.. 510 231302 .... 1 .... BOX, BATTERY BLK
13.. 539 116400 .... 3 .... TERMINAL COVER
14.. 539 102759 .... 1 .... INSULATOR
15.. 539 101714 .... 1 .... SOLENOID
16.. 539 110057 .... 1 .... LENS, RT
17.. 539 110451 .... 1 .... RIM, RT
18.. 539 110056 .... 1 .... LENS, LT
19.. 539 110455 .... 1 .... RIM, LT
20.. 532 401763 .... 1 .... HOUR METER
21.. 539 102733 .... 1 .... CONTROL, CHOKE
22.. 539 133049 .... 1 .... KNOB
23.. 578 180601 .... 1 .... FUEL TANK ASSY
24.. 539 110432 .... 1 .... ELBOW, TANK
25.. 539 105245 .... 1 .... GROMMET
26.. 576 618201 .... 1 .... GROMMET, CHECK VALVE
27.. 522 559101 .... 1 .... SHIELD, HEAT
28.. 575 018101 .... 1 .... FUEL CAP w/ TETHER
29.. 576 618101 .... 1 .... VALVE, FUEL CHECK
30.. 539 916325 .... 1 .... VALVE, FUEL
31.. 575 436501 .... 2 .... CLAMP, HOSE
32.. 539 912222 .... 4 .... CLAMP, HOSE
33.. 539 932956 .... 1 .... FUEL LINE 10"
34.. 505 215101 .... 1 .... FUEL LINE 2½"
35.. 574 521302 .... 1 .... HOSE 3/16" VAPOR 17¼"
36.. 576 660701 ... 1 ....FUEL LINE ASSY
37.. 539 103306 .... 1 .... CABLE, POSITIVE RED
38.. 539 110068 .... 1 .... CABLE, NEGATIVE BLK
39.. 580 798001 ... 1 ....CABLE w/ LEAD POSITIVE RED
40.. 539 102678 .... 2 .... PLATE, TAPPED
41.. 539 990411 .... 2 .... SCREW 10-24 x ½ HEX HD
42.. 539 111229 .... 2 .... SCREW ¼-20 x 5/8 BTN SKT
43.. 539 110673 .... 2 .... SCREW 10-24 x ¾ WSH HD
44.. 574 822701 .... 4 .... SCREW 10-24 x ¾ SKT HD
45.. 872 141608 .... 2 .... RHSNB 3/8-16 x 1
46.. 872 140506 .... 2 .... RHSNB 5/16-18 x ¾
47.. 539 108461 .... 2 .... BOLT ¼-20 x ½
48.. 539 108120 .... 6 .... NUT ¼-20 HEX NYLOC
49.. 539 976977 .... 2 .... NUT 10-24 HEX NYLOC
50.. 539 112899 .... 2 .... NUT 5/16-18 HEX FLG NYLOC
51.. 539 990053 .... 2 .... WASHER ¼ ITLW
NOT SHOWN
580 798101 ... 1 .... HARNESS, WIRING
11
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
IGNITION

4
6
1
5
3
17
7
16
8
7
20
15
3
10
9
11
12
13
14
2
8
18
19
21
20
5
12
BRAKE / LIFT

1.. 580 535802 .... 1 .... SHAFT, BRAKE BLK
2.. 574 216604 .... 2 .... SHAFT, LIFTING
3.. 510 422901 .... 2 .... ROD, HANDLE RELEASE
4.. 516 008801 .... 1 .... ROD, LATCH RELEASE
5.. 510 030701 .... 2 .... SPRING, COMPRESSION
6.. 539 118762 .... 2 .... SPRING
7.. 510 207201 .... 2 .... GRIP, HANDLE
8.. 510 207301 .... 2 .... BUTTON, PUSH
9.. 525 847201 .... 2 .... LINK, REAR SUSPENSION
10.. 522 858601 .... 2 .... BRACKET, CENTERING LNK
11.. 532 195185 .... 2 .... ARM, SUSPENSION RR
12.. 532 195161 .... 2 .... STUD w/ANTI- ROTATE
13.. 539 976989 .... 2 .... HAIRPIN
14.. 539 105069 .... 3 .... E-RING
15.. 539 113621 .... 2 .... BOLT 3/8-16 x 3/8 SHOULDER
16.. 532 175994 .... 2 .... NUT, LIFT LINK
17.. 510 184901 .... 4 .... NUT, PLASTIC
18.. 539 112899 .... 2 .... NUT 5/16-18 HEX FLG NYLOC
19.. 539 976978 .... 2 .... NUT ¼-20 HEX NYLOC
20.. 539 976982 .... 2 .... WASHER 5/8 SAE FLT
21.. 539 990598 .... 4 .... WASHER ¼ FLT
13
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
BRAKE / LIFT

21
20
3
5
4
2
12
625
1
10
13
24
26
26
7
11
17
14
18
19
16
9
22
23
28
8
19
15
27
14
HYDRAULIC PUMP / MOTOR

1.. 510 375601 .... 1 .... EZT, LT
2.. 510 375602 .... 1 .... EZT, RT
3.. 574 030501 .... 1 .... ROD, EZT BRAKE LT
4.. 574 030502 .... 1 .... ROD, EZT BRAKE RT
5.. 539 110411 .... 1 .... BELT, EZT
6.. 539 110342 .... 2 .... SPRING, BRAKE ROD
7.. 539 120080 .... 2 .... COG, BRAKE DISC
8.. 539 120079 .... 2 .... BRAKE ARM KIT
9.. 575 507001 .... 1 .... HUB KIT w/ HUBS, NUTS
10.. 522 941101 .... 2 .... LINK ARM, BYPASS
11.. 539 120785 .... 2 .... BLADE, FAN
12.. 510 184101 .... 2 .... SPACER TUBE
13.. 522 460702 .... 2 .... SUPPORT, EZT FRT
14.. 510 185102 .... 2 .... MOUNT, EZT RR BLK
15.. 539 976988 .... 1 .... HAIRPIN
16.. 539 101721 .... 4 .... HCS 5/16-18 x 2¾
17.. 539 976934 .... 2 .... HCS 5/16-18 x ¾
18.. 539 976938 .... 2 .... HCS 5/16-18 x 2¼
19.. 539 990637 .... 4 .... HCS 3/8-16 x 2½
20.. 539 108535 .... 1 .... SCREW 10-24 x ¾ SLTD RD
21.. 539 990717 . . 10 .... NUT 5/16-18 HEX NYLOC
22.. 539 115617 .... 2 .... NUT 5/16-18 NYLOC INSERT
23.. 539 976977 .... 1 .... NUT 10-24 HEX NYLOC
24.. 539 976978 .... 2 .... NUT ¼-20 HEX NYLOC
25.. 539 990055 .... 4 .... WASHER ¼ SAE FLT
26.. 539 990188 . . 14 .... WASHER 5/16 SAE FLT
27.. 539 990118 .... 4 .... WASHER 3/8 SPLT LCK
28.. 539 990122 .... 8 .... WASHER 3/8 SAE FLT
15
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
HYDRAULIC PUMP / MOTOR

WHEELS AND TIRES
10
6
13
1
9
14
22
21
19
16
18
8
17
11
2
23
3
4
7
12
15
20
15
5
16

WHEELS AND TIRES
1.. 516 001901 .... 2 .... CASTER TIRE ASSY
2.. 539 110470 .... 2 .... WHEEL ASSY, REAR 18 x 8.5
3.. 539 114697 .... 2 .... CASTER TIRE, 410-5 4 PLY
4.. 539 106994 .... 2 .... RIM, CASTER
5.. 539 112214 .... 2 .... RIM 8 x 7 w/ .8" OFFSET
6.. 539 115638 .... 2 .... ZERK 3/16 DRIVE
7.. 539 103300 .... 2 .... ZERK
8.. 510 186502 .... 2 .... YOKE ORG
9.. 539 115747 .... 2 .... SPRING, CASTER
10.. 539 117901 .... 2 .... BUSHING, CASTER
11.. 539 112660 .... 2 .... BEARING, FLANGED
12.. 576 617801 .... 4 .... BEARING, FLANGED
13.. 539 102535 .... 2 .... GREASE CAP
14.. 539 115749 .... 2 .... PLUG, CASTER
15.. 539 912234 .... 4 .... VALVE STEM
16.. 539 105543 .... 2 .... SPACER
17.. 539 114805 .... 4 .... SPACER 5/16
18.. 539 115566 .... 2 .... BOLT, HEX 5/16-18 x 1 NYLOC
19.. 539 121159 .... 2 .... RHSNB ½-13 x 6½
20.. 539 101173 .... 8 .... NUT ½ LUG
21.. 539 200100 .... 2 .... NUT ½-13 HEX CNTRLK
22.. 539 109554 .... 2 .... WASHER ½ FLT
23.. 539 115675 .... 2 .... WASHER
17
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION

13
1
2
8
4
5
7
6
9
10
11
12
14
15
16
17
18
19
20
21
2224
25
35
26
34
32
42
43
44
28
30
3
33
34
29
46
47
27
45
37
40
32
40
46
48
38
45
23
31
40
42
47
36
39
39
18
MOWER DECK / CUTTING DECK

1.. 581 071001 .... 1 .... DECK w/ SAFETY DECALS
2.. 539 117245 .... 1 .... BELT, DECK
3.. 532 405380 .... 2 .... BLADE, HI-LIFT
4.. 532 405506 .... 1 .... SHIELD, BELT RH
5.. 532 405507 .... 1 .... SHIELD, BELT LH
6.. 539 107518 .... 2 .... STRIPPER,UNIVERSAL
7.. 539 107610 .... 3 .... WHEEL, GAUGE
8.. 522 629701 .... 1 .... KEEPER, BELT
9.. 532 196104 .... 1 .... PULLEY, IDLER
10.. 539 132728 .... 1 .... PULLEY, IDLER
11.. 539 113962 .... 2 .... PULLEY, DECK
12.. 539 120920 .... 1 .... SPRING, DECK BELT
13.. 539 107609 .... 1 .... SPRING, TORSION
14.. 574 689002 .... 1 .... ARM, IDLER
15.. 532 416405 .... 1 .... COUPLING, CONNECT
16.. 532 415598 .... 1 .... PORT, WASHOUT
17.. 532 403149 .... 1 .... BAFFLE, FRONT
18.. 532 403150 .... 1 .... BAFFLE, FRONT RH
19.. 532 192557 .... 1 .... BRACKET, DEFLECTOR
20.. 532 405357 .... 1 .... SHIELD, DEFLECTOR
21.. 539 107515 .... 2 .... CUTTER HOUSING
22.. 539 112076 .... 1 .... BUSHING, IDLER
23.. 539 110485 .... 1 .... BEARING
24.. 539 107627 .... 1 .... CAP, SLEEVE
25.. 539 110462 .... 1 .... ROD, HINGE
26.. 532 195161 .... 2 .... STUD w/ ANTI-ROTATE
27.. 539 115574 .... 1 .... EYE BOLT 5/16 x 3½
28.. 539 104870 .... 1 .... HCS 7/16-14 x 2½
29.. 539 990627 .... 1 .... HCS 5/16-18 x 1¼
30.. 539 107608 .... 3 .... BOLT ½ x 25/8 SHOULDER
31.. 539 113621 .... 2 .... BOLT 3/8-16 x 3/8 SHOULDER
32.. 532 193003 .... 2 .... BOLT, WASHER
33.. 539 128101 .... 1 .... BOLT 3/8-16 x 2¼ CARRIAGE
34.. 539 990316 .... 7 .... RHSNB 5/16-18 x ¾
35.. 539 991034 .... 1 .... SCREW 10-24 x 5/8 WSHR HD
36.. 539 107630 .... 8 .... SCREW 5/16-18 x WSHER HD
37.. 539 107631 .... 4 .... SCREW ¼-20 x 5/8 THDROLL
38.. 539 107626 .... 1 .... PUSHNUT
39.. 539 112899 .... 3 .... NUT 5/16-18 HEX FLG NYLOC
40.. 539 990717 .... 8 .... NUT 5/16-18 HEX NYLOC
41.. 539 976979 .... 3 .... NUT 3/8-16 HEX NYLOC
42.. 539 200282 .... 3 .... NUT 3/8-16 HEX JAM NYLOC
43.. 539 107590 .... 2 .... NUT 9/16 TOP CNTRLK
44.. 539 119124 .... 1 .... NUT 7/16-14 HEX NYLOC
45.. 539 990585 .... 2 .... NUT 5/16-18 HEX WHIZLK
46.. 539 104864 .... 2 .... WASHER 7/16 FLT
47.. 539 109562 .... 4 .... WASHER 3/8
48.. 539 107520 .... 2 .... WASHER, SPACER
19
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
MOWER DECK / CUTTING DECK

1
9
7
5
4
12
10
3
11
8
6
13
2
14
18
17
16
15
19
10
17
20
SEAT
