Husqvarna RZ5424 User manual

Parts Manual
Please read the operator’s manual carefully and make sure you
understand the instructions before using the machine.
Gasoline containing up to 10% ethanol
(E10) is acceptable for use in this
machine.The use of any gasoline
exceeding 10% ethanol (E10) will void
the product warranty. RZ5424 / 967003701

©2013 All rights reserved.
Orangeburg, SC. Printed in U.S.A.
When you need spare parts or support in service
questions, warranty issues, etc., please consult
the following professional:
This manual belongs to the machine with the
manufacturing number:
Engine Transmission
Manufacturing Number
The machine’s manufacturing number can be found on
the printed plate affixed to the engine compartment.
Stated on the plate, from the top are:
• The machine’s type designation (I.D.).
• The manufacturer’s type number (Model).
• The machine’s serial number (Serial no.)
Please have the type designation and serial number
available when ordering spare parts.
The engine’s manufacturing number is stamped on
one of the valve covers.
The plate states:
• The engine’s model.
• The engine’s type.
• Code
Please have these available when ordering spare
parts.
The wheel motors and hydrostatic pumps have a
barcode decal affixed at the rear.
Accessories Available
Collection System ............................966 004201
Mulch Kit ..........................................531 309643

NOTE ALL FASTENERS ARE GRADE 5 UNLESS OTHERWISE SPECIFIED.
CONTENTS
FRAME ........................................................................ 4
ENGINE PLATE ........................................................... 6
STEERING .................................................................. 8
IGNITION .................................................................. 10
BRAKE / LIFT ............................................................ 12
HYDRAULIC PUMP - MOTOR .................................. 14
WHEELS AND TIRES ................................................ 16
MOWER DECK / CUTTING DECK ............................ 18
SEAT ......................................................................... 20
DECALS .................................................................... 22
ACCESSORIES
BAGGER ...............................................................24
CHUTES, MOUNT.................................................26

4

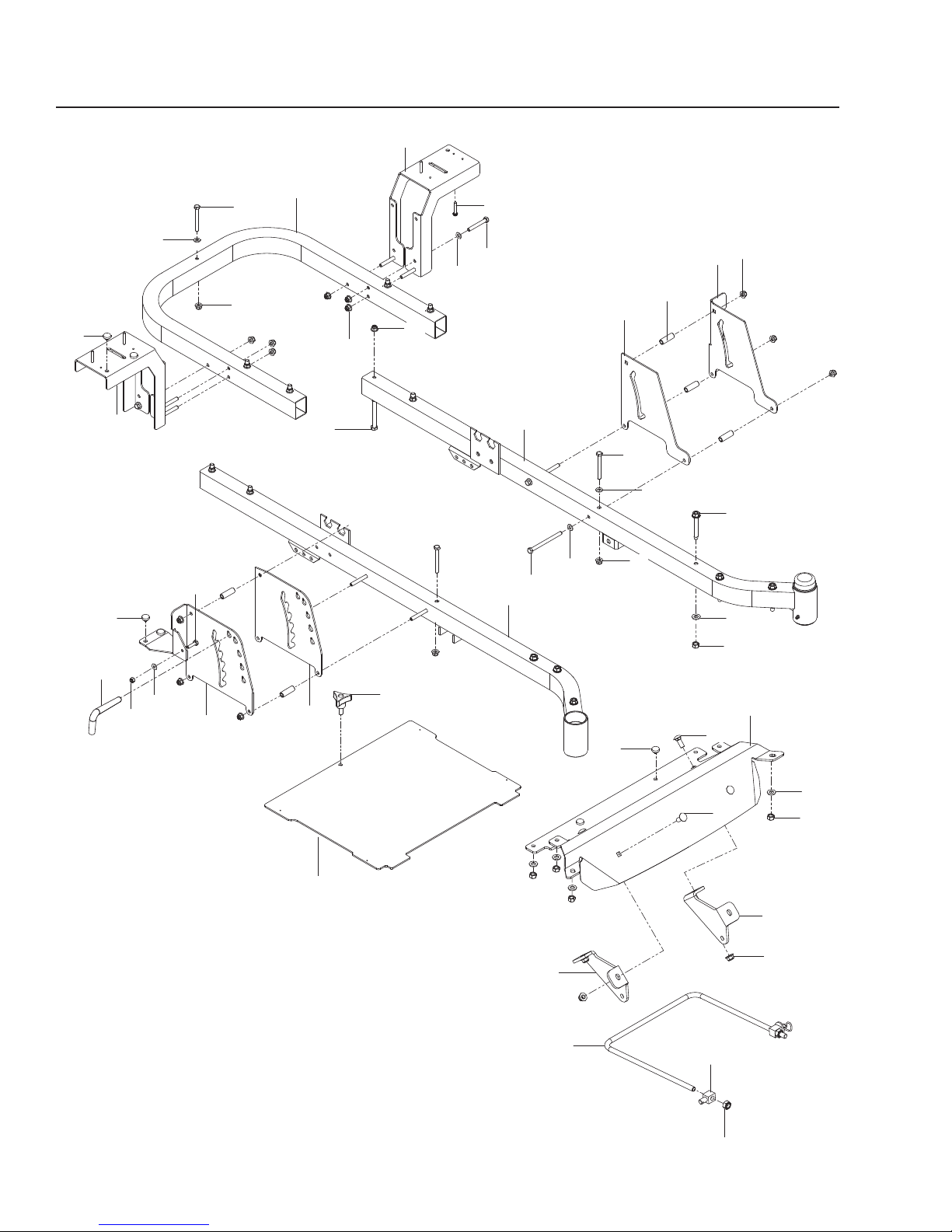

FRAME
1
6
31
22
20
7
17
15
2
3
13
9
12
8
4
16
27
31
31
25
23
31
14
33
19
20
17
9
10
17
34
28
28
29
32
24
21
26
28
11
5
18
25
30
27
27
30
32

5
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
FRAME
1.. 510 261802 .... 1 .... PLATE, OUTER BRAKE BLK
2.. 510 206703 .... 1 .... PLATE, BRAKE LATCH BLK
3.. 580 528002 .... 1 .... PLATE, LIFT OUTER BLK
4.. 510 240502 .... 1 .... PLATE, LIFT INNER BLK
5.. 522 842902 .... 1 .... FOOT PLATE w/ SFTY DECLS
6.. 522 719506 .... 1 .... FOOT REST ORG
7.. 581 222802 .... 1 .... MOUNT, STRUT RT BLK
8.. 581 222902 .... 1 .... MOUNT, STRUT LT BLK
9.. 510 225902 .... 2 .... SUPPORT, FENDER BLK
10.. 510 177503 .... 1 .... FRAME, FRONT RT ORG
11.. 510 177403 .... 1 .... FRAME, FRONT LT ORG
12.. 510 177603 .... 1 .... FRAME, REAR TUBE ORG
13.. 539 104411 .... 1 .... KNOB w/ STUD
14.. 581 514301 .... 2 .... SWIVEL
15.. 521 938101 .... 1 .... LINK, FRONT SUSPENSION
16.. 580 486101 .... 6 .... SPACER ½ OD x 1½
17.. 539 102587 .... 6 .... GROMMET, BUMPER
18.. 510 016503 .... 1 .... LIFT PIN
19.. 539 110674 .... 4 .... SCREW 10-12 x 1¼ HEX WSH
20.. 874 780544 .... 3 .... HCS 5/16-18 x 2¾
21.. 874 780564 .... 4 .... HCS 5/16-18 x 4
22.. 874 780536 .... 6 .... HCS 5/16-18 x 2¼
23.. 874 780416 .... 2 .... HCS ¼-20 x 1
24.. 874 780648 .... 8 .... HCS 3/8-16 x 3
25.. 872 141608 .... 4 .... RHSNB 3/8-16 x 1
26.. 817 490642 .... 6 .... BOLT 3/8-16 x 25/8 THD FRM
27.. 819 141614 .... 6 .... WASHER 3/8 STD FLT
28.. 819 111116 . . 13 .... WASHER 5/16 SAE FLT
29.. 819 091016 .... 2 .... WASHER ¼ FLAT SAE ZD
30.. 539 200282 .... 6 .... NUT 3/8-16 HEX JAM NYLOC
31.. 539 112899 . . 15 .... NUT 5/16-18 HEX FLG NYLOC
32.. 521 996501 .... 8 .... NUT 3/8-16 HEX FLG NYLOC
33.. 539 119124 .... 2 .... NUT 7/16-14 HEX NYLOC
34.. 873 800400 .... 2 .... NUT ¼-20 HEX NYLOC

6

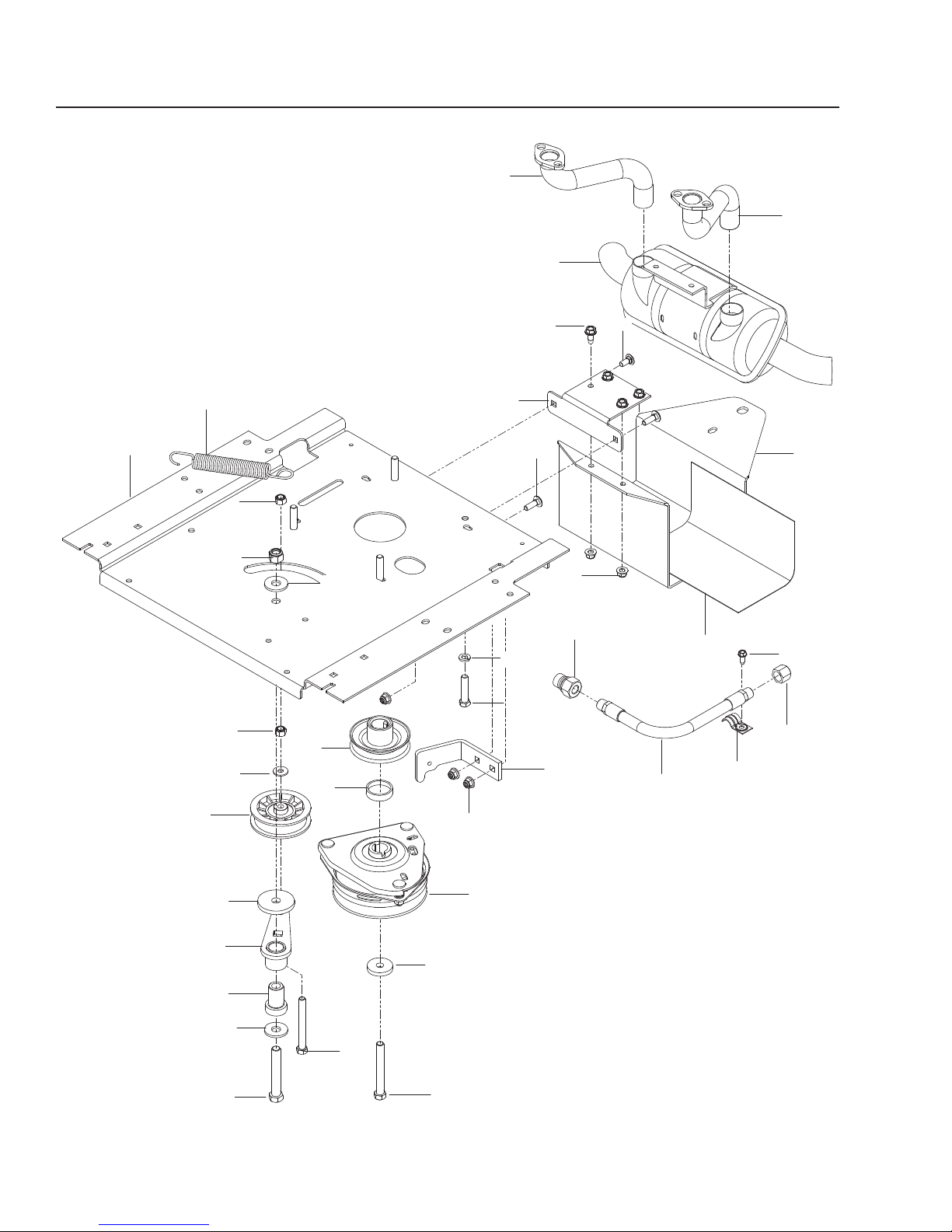

ENGINE PLATE
1
20
23
24
22
5
3
13
12
9
7
15
2
4
6
29
27
28
8
21
11
10
25
26
14
16
18
30
31
17
34
35
32
33
28
30
32
19

7
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
ENGINE PLATE
1.. 532 448161 .... 1 .... PLATE, ENGINE BLK
2.. 532 400008 .... 1 .... CLUTCH
3.. 581 726501 .... 1 .... TUBE, EXHAUST RT
4.. 581 726401 .... 1 .... TUBE, EXHAUST LT
5.. 510 260402 .... 1 .... BRACKET, MUFFLER BLK
6.. 539 112092 .... 1 .... ARM, IDLER
7.. 539 101231 .... 1 .... SPINDLE, IDLER
8.. 539 110311 .... 1 .... PULLEY, IDLER
9.. 539 114530 .... 1 .... PULLEY, ENGINE
10.. 577 094601 .... 1 .... SPACER
11.. 584 825501 .... 1 .... HOSE, DRAIN
12.. 539 101364 .... 1 .... PLUG, OIL
13.. 522 599001 .... 1 .... ADAPTER, OIL DRAIN
14.. 539 101363 .... 1 .... CLAMP
15.. 522 442506 .... 1 .... STOP, CLUTCH BLK
16.. 584 989802 .... 1 .... GUARD, MUFFLER BLK
17.. 581 726301 .... 1 .... MUFFLER ASSY
18.. 532 196105 .... 1 .... SPRING, DECK DRIVE
19.. 539 132859 .... 1 .... SHIELD, MUFFLER
20.. 581 3328031 . . 1 .... HCS 7/16-20 x 2½
21.. 539 103433 .... 1 .... HCS ½-13 x 3¼
22.. 539 109389 .... 1 .... HCS 3/8-16 x 3½
23.. 539 976949 .... 4 .... HCS 3/8-16 x 1¾
24.. 539 107475 .... 4 .... BOLT 5/16-18 x ¾ THD FRM
25.. 539 990362 .... 1 .... SCREW ¼-20 x 5/8 THD FRM
26.. 539 990208 .... 2 .... RHSNB 5/16-18 x 1
27.. 539 990316 .... 2 .... RHSNB 5/16-18 x ¾
28.. 539 976979 .... 2 .... NUT 3/8-16 HEX NYLOC
29.. 539 101331 .... 1 .... NUT ½-13 HEX NYLOC
30.. 539 112899 .... 5 .... NUT 5/16-18 HEX FLG NYLOC
31.. 539 110064 .... 1 .... WASHER, CLUTCH
32.. 539 109554 .... 2 .... WASHER ½ FLT
33.. 539 990692 .... 2 .... WASHER 5/16 STD FLT
34.. 539 112670 .... 1 .... WASHER, HEAVY
35.. 539 990118 .... 4 .... WASHER 3/8 SPLT LK
NOT SHOWN
532 198316 ... 1 .... ADAPTER, CLUTCH
522 598601 ... 1 .... PIGTAIL

8

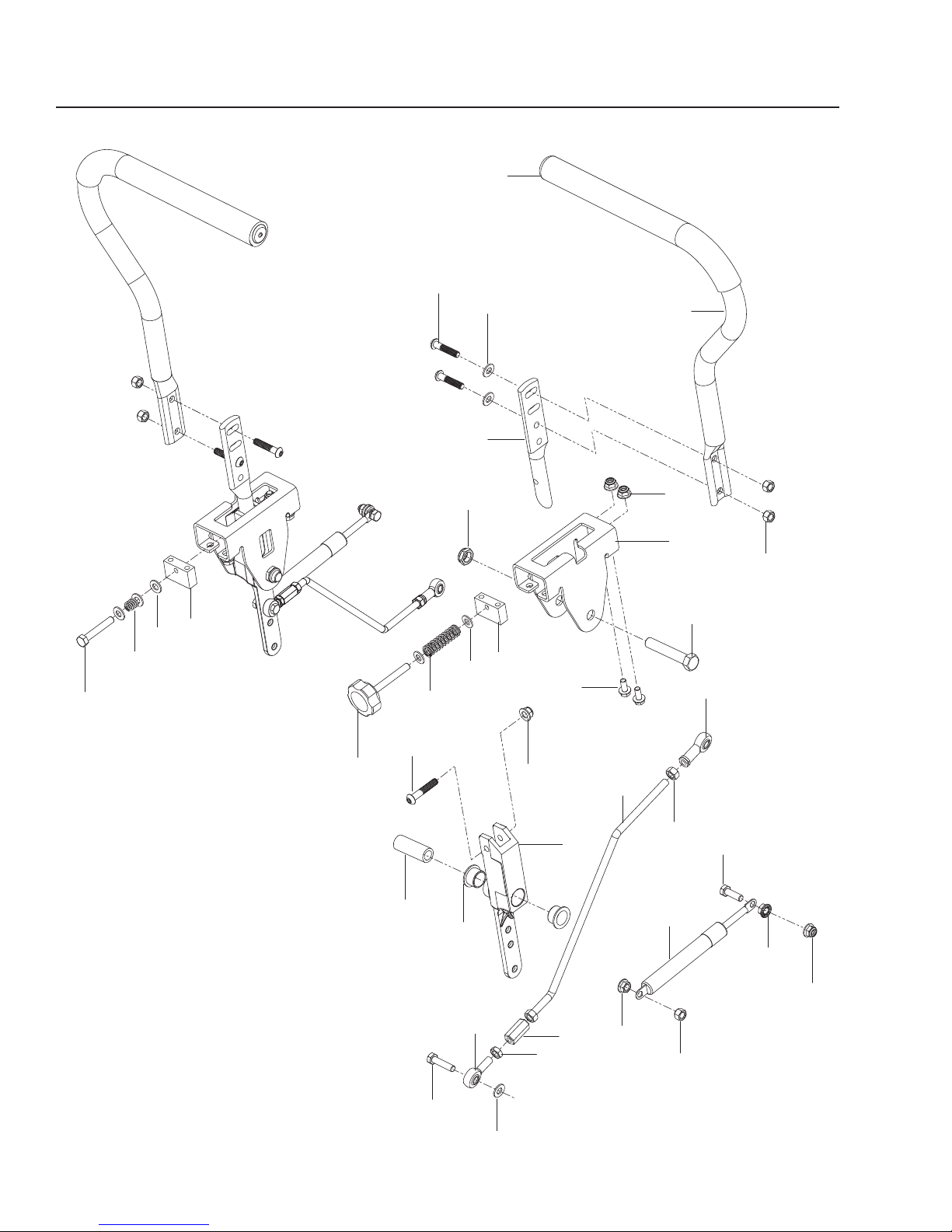

STEERING
14
7
5
4
2
1
3
8
11
13
15
21
19
6
12
29
17
22
9
20
18
25
23
10
16
25
24
30
28
28
27
27
30
30 9
26
30
25

9
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
STEERING
1.. 579 036901 .... 2 .... LEVER w/ GRIP
2.. 525 392901 .... 2 .... GRIP, FOAM
3.. 577 251701 .... 2 .... BRACKET, CONTROL
4.. 539 131518 .... 4 .... BEARING, FLANGE
5.. 576 140301 .... 2 .... LEVER, CONTROL
6.. 577 420001 .... 2 .... LEVER, HANDLE
7.. 577 252401 .... 2 .... SPACER, PIVOT CONTROL
8.. 539 102720 .... 2 .... DAMPENER
9.. 577 251801 ... 2 .... BLOCK, TRACKING
10.. 539 102845 .... 1 .... SPRING
11.. 576 850301 .... 1 .... SPRING
12.. 539 131799 .... 1 .... KNOB
13.. 580 624201 .... 2 .... ROD, MOTION CONTROL
14.. 539 115729 .... 2 .... ROD END RH
15.. 539 116690 .... 2 .... ROD END MALE LH
16.. 539 116689 .... 2 .... COUPLER, ROD END
17.. 539 101332 .... 2 .... HCS ½-13 x 2¾
18.. 539 990209 .... 2 .... HCS 5/16-18 x 1
19.. 539 976935 .... 1 .... HCS 5/16-18 x 1½
20.. 525 464701 .... 8 .... HHFS 5/16-18 X ¾
21.. 539 990669 .... 2 .... HCS 5/16-18 x 1¾ TPBLT
22.. 578 296402 .... 4 .... SCREW 5/16-18 X 1½ BTN HD
23.. 576 850402 .... 2 .... SCREW 5/16-18 X 1¾ BTN HD
24.. 539 108010 .... 2 .... NUT ½-13 HEX JAM NYL GR2
25.. 539 112899 . . 10 .... NUT 5/16-18 HEX FLG NYLOC
26.. 539 991073 .... 2 .... NUT 5/16-24 HEX JAM LH
27.. 539 990717 .... 6 .... NUT 5/16-18 HEX NYLOC
28.. 539 990585 .... 4 .... NUT 5/16-18 HEX WHIZLK
29.. 539 990223 .... 4 .... NUT 5/16-24 HEX
30.. 539 990188 .... 4 .... WASHER 5/16 SAE FLT

10

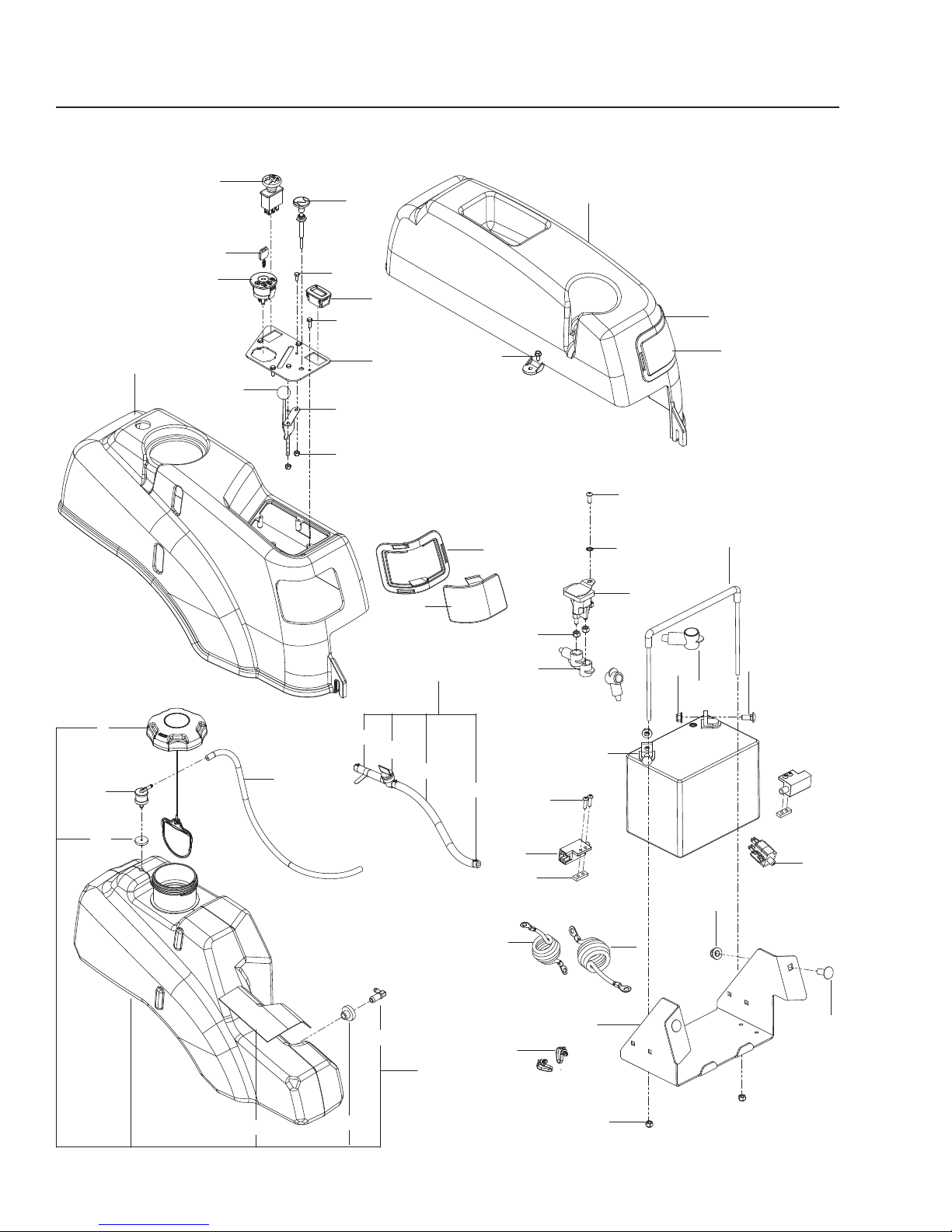

IGNITION
1
2
3
6
7
8
5
9
10
13
11
15
17
19
21
25
26
27
28
34
12
32
36
14
35
42
43
37
41
49
50
48
47
45
44
16
46
29
23
24
22
33
4
49
40
51
18
30
20
31
38
39

11
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
IGNITION
1.. 578 178901 .... 1 .... FENDER, RT GRY
2.. 539 130374 .... 1 .... FENDER, LT GRY
3.. 578 180601 .... 1 .... TANK ASSY, FUEL
4.. 575 018101 .... 1 .... CAP, FUEL w/ TETHER
5.. 539 112734 .... 1 .... CABLE, THROTTLE
6.. 532 140401 .... 1 .... KEY, IGNITION
7.. 539 107541 .... 1 .... SWITCH, IGNITION
8.. 532 174652 .... 1 .... SWITCH, CLUTCH
9.. 539 113792 .... 1 .... SWITCH, BRAKE
10.. 532 109553 .... 2 .... SWITCH, NC
11.. 539 112735 .... 1 .... PANEL, CONTROL
12.. 539 102436 .... 1 .... BATTERY
13.. 539 131209 .... 1 .... TIE DOWN, BATTERY
14.. 510 231302 .... 1 .... BOX, BATTERY BLK
15.. 532 131563 .... 3 .... TERMINAL COVER
16.. 539 102759 .... 1 .... INSULATOR
17.. 576 618101 .... 1 .... VALVE, FUEL CHECK
18.. 539 916325 .... 1 .... VALVE, FUEL
19.. 532 192507 .... 1 .... SOLENOID
20.. 539 912222 .... 4 .... CLAMP, HOSE
21.. 505 280001 .... 4 .... TIE w/ CLIP
22.. 539 105245 .... 1 .... GROMMET, RUBBER
23.. 576 618201 .... 1 .... GROMMET, CHECK VALVE
24.. 539 110432 .... 1 .... ELBOW
25.. 539 110056 .... 1 .... LENS, LT
26.. 539 110455 .... 1 .... RIM, LT
27.. 539 110057 .... 1 .... LENS, RT
28.. 539 110451 .... 1 .... RIM, RT
29.. 576 660702 ... 1 ....FUEL LINE ASSY
30.. 539 932956 .... 1 .... FUEL LINE 10"
31.. 539 104993 .... 1 .... FUEL LINE 14"
32.. 576 660602 .... 1 .... HOSE 3/16" VAPOR 48"
33.. 522 559101 .... 1 .... SHIELD, HEAT
34.. 532 401763 .... 1 .... HOUR METER
35.. 539 112439 .... 1 .... CONTROL, CHOKE
36.. 539 102678 .... 2 .... PLATE, TAPPED
37.. 539 133049 .... 1 .... KNOB
38.. 539 103306 .... 1 .... CABLE, POSITIVE RED
39.. 539 110068 .... 1 .... CABLE, NEGATIVE BLK
40.. 539 990053 .... 1 .... WASHER ¼ ITLW
41.. 539 110673 .... 2 .... SCREW 10-24 x ¾ WSH HD
42.. 539 990411 .... 2 .... SCREW 10-24 x ½ HEX HD
43.. 539 111229 .... 1 .... SCREW ¼-20 x 5/8 BTN SKT
44.. 574 822701 .... 4 .... SCREW 10-24 x ¾ SKT HD
45.. 872 140506 .... 2 .... RHSNB 5/16-18 x ¾
46.. 872 140608 .... 2 .... RHSNB 3/8-16 x 1
47.. 817 490408 .... 2 .... BOLT ¼-20 x ½
48.. 539 976977 .... 2 .... NUT 10-24 HEX NYLOC
49.. 873 800400 .... 5 .... NUT ¼-20 HEX NYLOC
50.. 539 112899 .... 2 .... NUT 5/16-18 FLANGE NYLOC
51.. 521 996501 .... 2 .... NUT 3/8-16 HEX FLG NYLOC
NOT SHOWN
581 091901 ... 1 .... HARNESS, WIRING

12

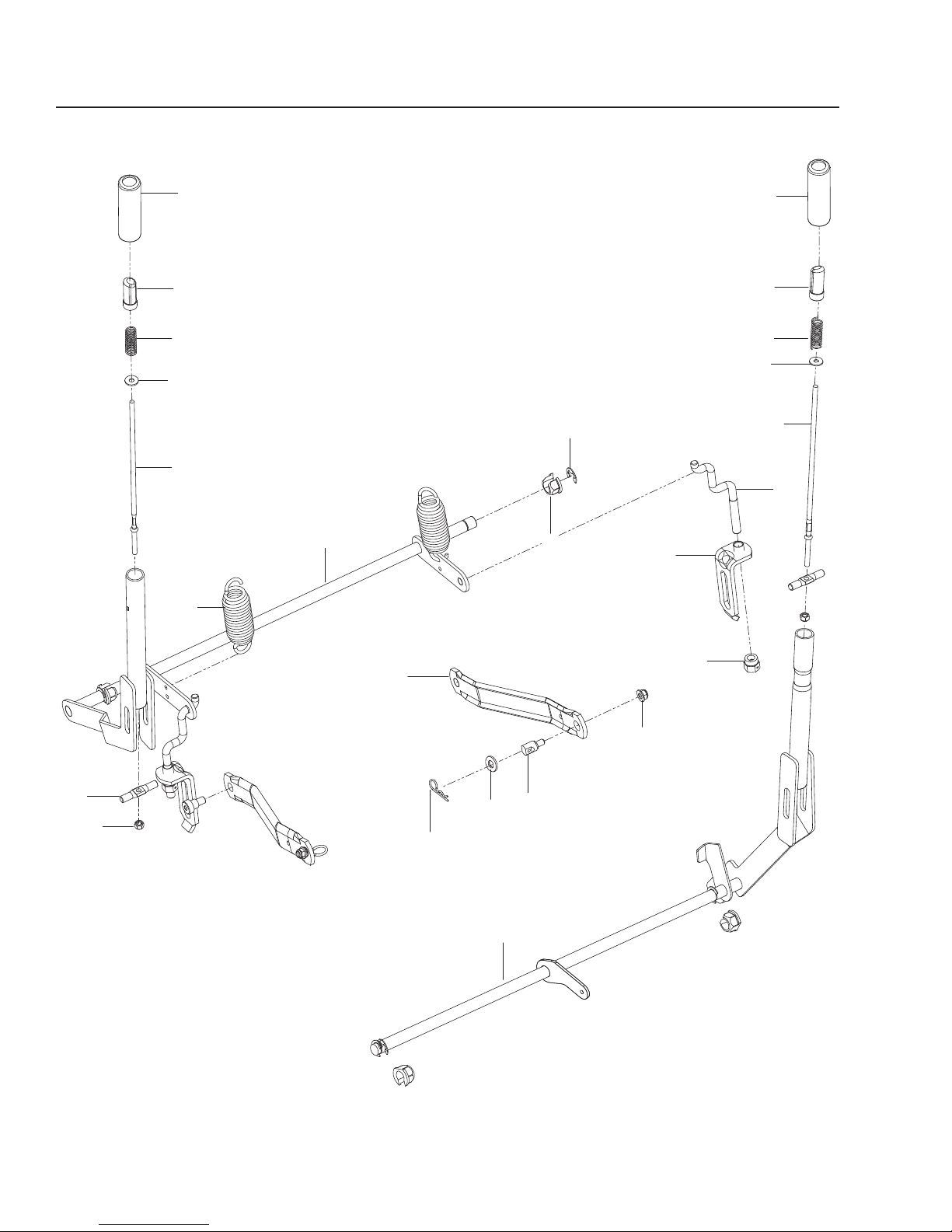

BRAKE / LIFT
4
6
1
5
3
17
7
16
8
7
19
15
3
10
9
11
12
13
14
2
8
18
20
19
5

13
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
BRAKE / LIFT
1.. 580 435801 .... 1 .... SHAFT, BRAKE
2.. 532 448208 .... 1 .... SHAFT, LIFT
3.. 510 422901 .... 2 .... ROD, HANDLE RELEASE
4.. 580 960401 .... 1 .... ROD, LATCH RELEASE
5.. 510 030701 .... 2 .... SPRING, COMPRESSION
6.. 539 118762 .... 2 .... SPRING
7.. 510 207201 .... 2 .... GRIP, HANDLE
8.. 510 207301 .... 2 .... BUTTON, PUSH
9.. 525 847201 .... 2 .... LINK, REAR SUSPENSION
10.. 522 858601 .... 2 .... BRACKET, CENTERING LNK
11.. 532 195185 .... 2 .... ARM, SUSPENSION RR
12.. 532 195161 .... 2 .... STUD w/ANTI- ROTATE
13.. 539 976989 .... 2 .... HAIRPIN
14.. 539 105069 .... 3 .... E-RING
15.. 532 175994 .... 2 .... NUT, LIFT LINK
16.. 510 184901 .... 4 .... NUT, PLASTIC
17.. 539 112899 .... 2 .... NUT 5/16-18 HEX FLG NYLOC
18.. 873 800400 .... 2 .... NUT ¼-20 HEX NYLOC
19.. 819 091216 .... 1 .... WASHER ¼ FLT
20.. 819 212113 .... 2 .... WASHER 5/8 SAE FLT

14
HYDRAULIC PUMP - MOTOR
21
20
3
5
4
2
12
625
1
10
13
24
26
26
7
11
17
14
18
19
16
9
22
23
28
8
19
15
27

15
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
HYDRAULIC PUMP-MOTOR
1.. 510 375601 .... 1 .... EZT, LT
2.. 510 375602 .... 1 .... EZT, RT
3.. 574 030501 .... 1 .... ROD, EZT BRAKE LT
4.. 574 030502 .... 1 .... ROD, EZT BRAKE RT
5.. 539 110411 .... 1 .... BELT, EZT
6.. 539 110342 .... 2 .... SPRING, BRAKE ROD
7.. 539 120080 .... 2 .... COG, BRAKE DISC
8.. 539 120079 .... 2 .... BRAKE ARM KIT
9.. 575 507001 .... 1 .... HUB KIT w/ HUBS, NUTS
10.. 522 941101 .... 2 .... LINK ARM, BYPASS
11.. 539 120785 .... 2 .... BLADE, FAN
12.. 510 184101 .... 2 .... SPACER TUBE
13.. 522 460702 .... 2 .... SUPPORT, EZT FRT
14.. 510 185102 .... 2 .... MOUNT, EZT RR BLK
15.. 539 976988 .... 1 .... HAIRPIN
16.. 539 101721 .... 4 .... HCS 5/16-18 x 2¾
17.. 539 976934 .... 2 .... HCS 5/16-18 x ¾
18.. 539 976938 .... 2 .... HCS 5/16-18 x 2¼
19.. 539 990637 .... 4 .... HCS 3/8-16 x 2½
20.. 539 108535 .... 1 .... SCREW 10-24 x ¾ SLTD RD
21.. 539 990717 . . 10 .... NUT 5/16-18 HEX NYLOC
22.. 539 115617 .... 2 .... NUT 5/16-18 NYLOC INSERT
23.. 539 976977 .... 1 .... NUT 10-24 HEX NYLOC
24.. 539 976978 .... 2 .... NUT ¼-20 HEX NYLOC
25.. 539 990055 .... 4 .... WASHER ¼ SAE FLT
26.. 539 990188 . . 14 .... WASHER 5/16 SAE FLT
27.. 539 990118 .... 4 .... WASHER 3/8 SPLT LCK
28.. 539 990122 .... 8 .... WASHER 3/8 SAE FLT

16
WHEELS AND TIRES
10
7
12
6
9
13
18
16
14
17
1
2
3
15
4
11
15
5
8

17
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
WHEELS AND TIRES
1.. 576 588802 .... 2 .... YOKE, ORG
2.. 576 588602 .... 2 .... CASTER TIRE ASSY
3.. 579 753401 .... 2 .... WHEEL ASSY, REAR 18 x 9.5
4.. 539 912234 .... 4 .... VALVE STEM
5.. 576 588901 .... 2 .... SPACER
6.. 539 112660 .... 2 .... BEARING, FLANGED
7.. 539 115638 .... 2 .... ZERK 3/16 DRIVE
8.. 539 103300 .... 2 .... ZERK
9.. 539 115747 .... 2 .... SPRING, CASTER
10.. 539 117901 .... 2 .... BUSHING, CASTER
11.. 539 115749 .... 2 .... PLUG, CASTER
12.. 539 102535 .... 2 .... GREASE CAP
13.. 576 601501 .... 2 .... RHSNB ½-13 x 7½
14.. 539 115566 .... 2 .... HHB w/ NY 5/16-18 x 1
15.. 539 200100 .... 2 .... NUT ½ HEX CNTRLK
16.. 539 101173 .... 8 .... NUT ½ LUG
17.. 539 115675 .... 2 .... WASHER
18.. 819 182212 .... 2 .... WASHER ½ FLT

18
MOWER DECK / CUTTING DECK
1
2
3
4
5
7
8
910
11
12
13
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
33
34
35
43
37
38
48
40
41
42
44
45
46
47
43
37
45
39
39
45
27
36
6
14
32
49
21

19
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
MOWER DECK / CUTTING DECK
1.. 522 744401 .... 1 .... DECK w/ SAFETY DECALS
2.. 539 114557 .... 1 .... V-BELT
3.. 532 187256 .... 3 .... BLADE, BAGGING
4.. 532 187297 .... 1 .... BELT SHIELD, LT
5.. 532 188187 .... 1 .... BELT SHIELD, RT
6.. 532 187292 .... 3 .... HOUSING ASSY, CUTTER
7.. 532 174873 .... 4 .... WHEEL, GAUGE
8.. 532 173436 .... 3 .... PULLEY
9.. 532 196106 .... 2 .... PULLEY, IDLER
10.. 532 196104 .... 1 .... PULLEY, IDLER
11.. 532 187257 .... 1 .... DEFLECTOR
12.. 522 629701 .... 1 .... KEEPER, BELT
13.. 532 131491 .... 1 .... ROD, HINGE
14.. 532 110485 .... 3 .... BEARING
15.. 510 220002 .... 1 .... ARM, IDLER
16.. 532 415598 .... 1 .... PORT, WASHOUT
17.. 532 416405 .... 1 .... COUPLING, QUICK CONN
18.. 539 120920 .... 1 .... SPRING, DECK BELT
19.. 532 178102 .... 1 .... SPRING, TORSION
20.. 532 195161 .... 2 .... STUD, w/ ANTI-ROTATE
21.. 532 187291 ... 3 .... SHAFT
22.. 539 976989 .... 2 .... HAIRPIN #4
23.. 532 187342 .... 1 .... BAFFLE, RT
24.. 532 187344 .... 1 .... BAFFLE, LT
25.. 532 187607 .... 1 .... BAFFLE, CNTR
26.. 874 780740 .... 1 .... HCS 7/16-14 x 2½
27.. 872 140506 . . 12 .... RHSNB 5/16-18 x ¾
28.. 872 140616 .... 1 .... RHSNB 3/8-16 x 2
29.. 539 115574 .... 1 .... EYE BOLT 5/16 x 3½
30.. 539 128101 .... 1 .... BOLT 3/8-16 x 2¼ CARRIAGE
31.. 532 193406 .... 4 .... BOLT /8-16 x 35/8 SHOULDER
32.. 532 193003 .... 3 .... BOLT WASHER ASSM
33.. 817 490408 .... 1 .... BOLT ¼-20 x ½ HWST
34.. 532 173984 . . 12 .... SCREW 5/16-18 x WSHER HD
35.. 532 137729 .... 4 .... SCREW ¼-20 x 5/8 THDROLL
36.. 532 196539 .... 2 .... SCREW, SHOULDER
37.. 873 900600 .... 6 .... NUT 3/8-16 HEX NYLOC
38.. 539 119124 .... 1 .... NUT 7/16-14 HEX
39.. 873 800500 . . 12 .... NUT 5/16-18 HEX NYLOC
40.. 532 400234 .... 3 .... NUT 9/16 TOP CNTRLK
41.. 532 110452 .... 1 .... PUSHNUT
42.. 539 990585 .... 1 .... NUT 5/16-18 HEX WHIZLK
43.. 539 112899 .... 3 .... NUT 5/16-18 FLANGE NYLOC
44.. 819 141614 .... 3 .... WASHER 3/8 FLAT STD
45.. 539 104864 .... 3 .... WASHER 7/16 FLAT
46.. 819 111116 .... 1 .... WASHER 5/16 SAE FLAT
47.. 819 132012 .... 4 .... WASHER 12 GAUGE
48.. 819 212113 .... 2 .... WASHER ½ FLAT
49.. 532 187690 .... 3 .... WASHER/SPACER

20

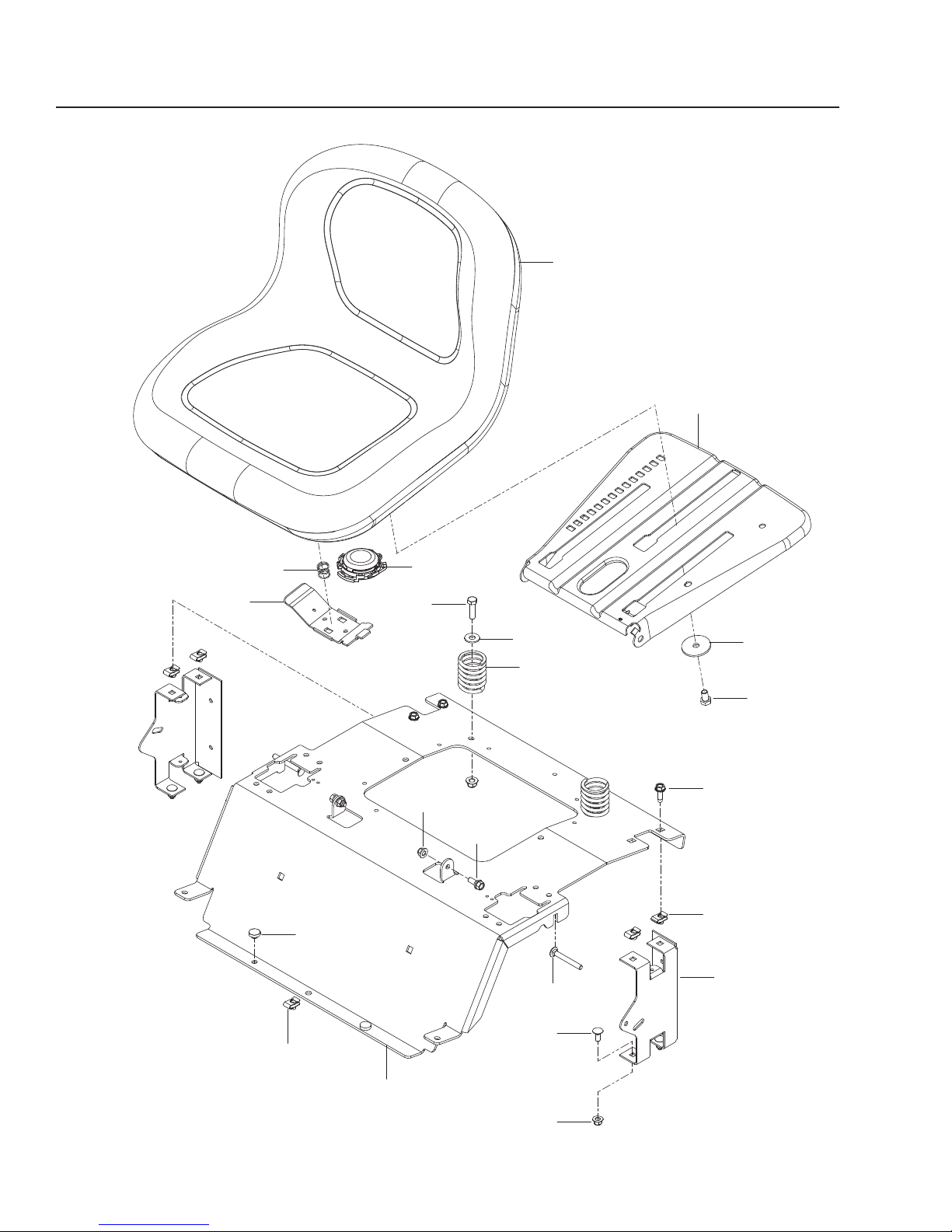

SEAT
1
9
7
5
4
12
10
3
11
8
6
13
2
14
18
17
16
15
19
10
17
