Ibanez Prestige series User manual

INTRODUCTION

Thank you for purchasing an Ibanez guitar. In order

to keep your guitar in the best possible condition,

please read this manual for information on care and

adjustment.

ENGLISH

EINLEITUNG

Sehr geehrter Kunde, sehr geehrte Kundin, vielen Dank, dass Sie sich zum

Kauf einer Gitarre aus dem Hause IBANEZ entschlossen haben. Sie haben

damit eine gute Wahl getroffen.

Um Ihr neues Instrument stets im Bestzustand zu erhalten, sollten Sie die

nachstehende Anleitung zur Pflege und Justierung Ihrer neuen Gitarre

genau beachten, um lange ungetrübte Freude damit zu haben.

Ihre Firma IBANEZ

GEUTSCH

INTRODUCTION .................................................................. 1

Maintenance Manual .................................................... 4

STRINGS AND TUNING MACHINES ................................... 4

NECK .................................................................................... 6

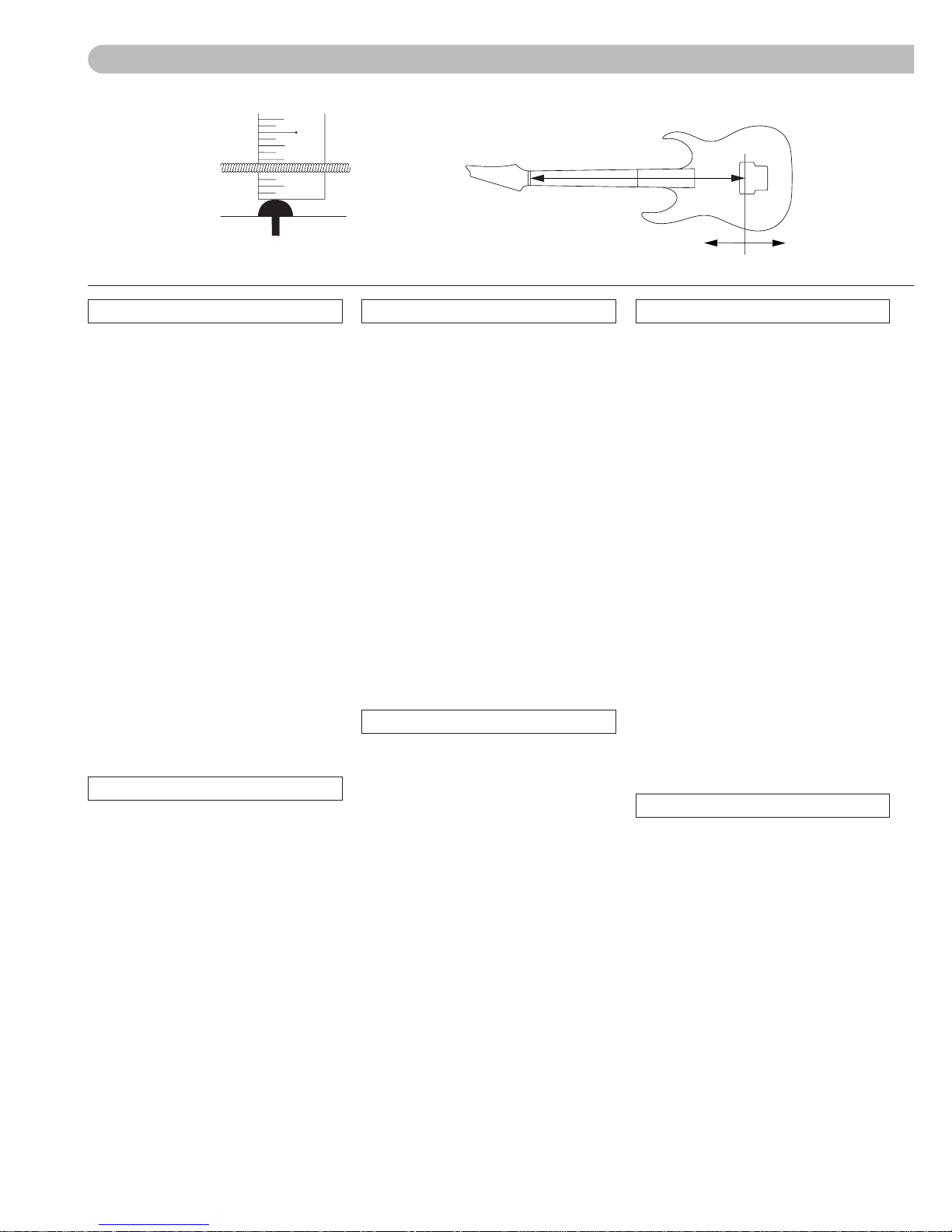

ACTION ................................................................................ 8

INTONATION ........................................................................ 8

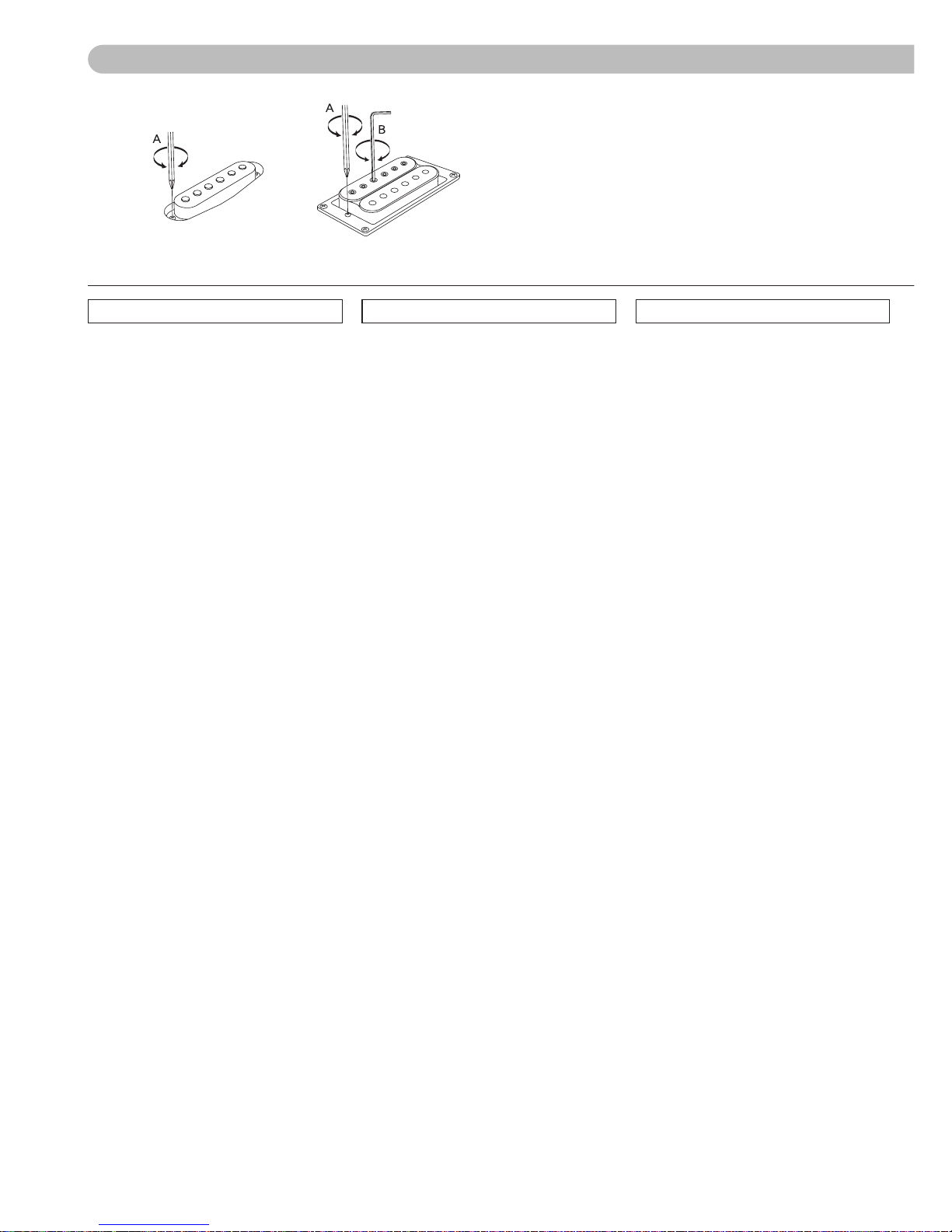

PICKUPS ............................................................................ 10

BATTERY ............................................................................ 12

TUNING .............................................................................. 12

CLEANING.......................................................................... 14

Adjustment Manual .................................................... 16

EDGE-PRO TREMOLO ...................................................... 16

Tremolo arm

Fine tuning

Adjusting the action

Adjusting the intonation

Replacing the strings

Tremolo spring

Tuning precision

LO-PRO EDGE TREMOLO ................................................ 24

Tremolo arm

Fine tuning

Adjusting the action

Adjusting the intonation

Replacing the strings

Adjusting the angle of the tremolo unit

Tremolo springs

FX EDGE BRIDGE ............................................................. 30

Three-stud mechanism

Adjusting the action

Note

ZR TREMOLO .................................................................... 32

Tremolo arm

Fine tuning

Adjusting the action

Adjusting the intonation

Replacing the strings

Adjusting the Zero Point system

Switching to floating operation

SAT30 TREMOLO .............................................................. 36

Tremolo arm

Adjusting the torque of the tremolo arm

Adjusting the action

Adjusting the intonation

Replacing the strings

Adjusting the tremolo angle

Tremolo springs

GIBRALTER II BRIDGE, QUICK CHANGE II TAILPIECE .. 40

CB-2/GTB100 BRIDGE....................................................... 40

FIXED BRIDGE ................................................................... 42

FULL TUNE II/510B BRIDGE ............................................. 42

FULL ACOUSTIC BRIDGE ................................................. 42

FULL ACOUSTIC TAILPIECE ............................................. 42

FULL ACOUSTIC STRAP BUTTON ................................... 44

FREE LOCK 2 STRAP BUTTON ........................................ 44

DOUBLE EDGE/DOUBLE SAT PIEZO SYSTEM ............... 44

Features

Parts and their function

Adjusting the output balance

Using the output mode switch

Replacing the battery

SWITCH FUNCTION .......................................................... 50

CONTROLS ........................................................................ 51

EINLEITUNG ............................................................................... 1

Wartungs- und Pflegehinweise ......................................... 4

SAITEN UND MECHANIK ....................................................... 4

HALS ............................................................................................. 6

SAITENLAGE............................................................................... 8

INTONATIONSEINSTELLUNG: .............................................. 8

TONABNEHMER ...................................................................... 10

BATTERIE ................................................................................... 12

STIMMUNG DER GITARRE .................................................... 12

REINIGUNG ............................................................................... 14

Einstellungsanleitung ....................................................... 16

EDGE-PRO TREMOLO ............................................................. 16

Tremolostab

Feinstimmung

Einstellung des Saitenspielraumes

Einstellung der Gesamtstimmung

Wechsel der Saiten

Tremolofeder

Stimmstabilität

LO-PRO EDGE TREMOLO ...................................................... 24

Feinstimmung

Einstellung der Saitenlage

Einstellung der Intonation

Wechsel der Saiten

Einstellung des korrekten Winkels der Tremoloeinheit

Tremolofedern

SAITENHALTER FX EDGE ..................................................... 30

Drei-Schraubbolzen Mechanismus

Einstellung der Saitenlage

Hinweis:

ZR TREMOLO ............................................................................ 32

Tremolobügel

Feinstimmen

Einstellung der Saitenlage

Einstellung der Intonation

Wechsel der Saiten

Einstellung des Zero Point Systems

Umstellung auf “schwebenden” Betrieb

SAT30 TREMOLO ...................................................................... 36

Tremolobügel

Einstellen des Drehwiderstandes

Einstellung der Saitenlage

Einstellung der Intonation

Wechsel der Saiten

Einstellung des Neigungswinkels

Tremolofedern

SAITENHALTER GIBRALTAR II,

QUICK CHANGE II TAILPIECE ............................................. 40

SAITENHALTER CB-2/GTB100 ............................................. 40

FEST INSTALLIERTER SAITENHALTER ............................. 42

SAITENHALTER FULL TUNE II/510B ................................. 42

SAITENHALTER FULL ACOUSTIC....................................... 42

FULL ACOUSTIC TAILPIECE ................................................. 42

GURTHALTER FULL ACOUSTIC .......................................... 44

GURTHALTER FREE LOCK 2 ................................................. 44

PIEZO-ABNEHMER DOUBLE EDGE/DOUBLE SAT ........ 44

Eigenschaften

Bestandteile und ihre Funktion

Einstellung der Ausgangspegel Magnetisch-Piezo

Verwendung des Ausgangs-Modus Umschalters

Wechsel der Batterie

SWITCH FUNCTION................................................................ 50

CONTROLS ................................................................................ 51

INTRODUCTION

Nous vous remercions d’avoir acheté une guitare Ibanez.

Ce manuel contient les informations concernant l’entre-

tien et le réglage qui permettront à l’instrument de con-

server toutes ses caractéristiques et ses qualités.

FRANÇAIS

INTRODUCCIÓN

Gracias por adquirir una guitarra Ibanez. Para mantener

su guitarra en las mejores condiciones posibles, lea este

manual para obtener información sobre el cuidado y los

ajustes del instrumento.

ESPAÑOL

INTRODUCTION .................................................................. 2

Manuel d’entretien ......................................................... 4

CORDES ET MECANIQUES D’ACCORDAGE ........................ 4

MANCHE ............................................................................... 6

HAUTEUR ............................................................................. 8

INTONATION ........................................................................ 8

MICROS .............................................................................. 10

PILE ..................................................................................... 12

ACCORD ............................................................................. 12

NETTOYAGE ........................................................................ 14

Réglage manuel ............................................................ 16

VIBRATO EDGE-PRO ........................................................... 16

Tige de vibrato

Accord de précision

Réglage de la hauteur

Réglage de l’intonation

Remplacement des cordes

Ressort de vibrato

Précision de l’accordage

VIBRATO LO-PRO EDGE ..................................................... 24

Tige de vibrato

Accord de précision

Réglage de la hauteur

Réglage de l’intonation

Remplacement des cordes

Ajustement de l’angle du vibrato

Ressorts de vibrato

CHEVALET FX EDGE ............................................................ 30

Mécanisme trois vis

Réglage de la hauteur

Remarque

VIBRATO ZR ........................................................................ 32

Tige de vibrato

Accord de précision

Réglage de la hauteur

Réglage de l’intonation

Remplacement des cordes

Ajustement du système Zero Point

Passer en fonctionnement flottant

VIBRATO SAT30 .................................................................. 36

Tige de vibrato ............................................................................ 36

Ajustement de la force de torsion de la tige de vibrato

Réglage de la hauteur

Réglage de l’intonation

Remplacement des cordes

Ajustement de l’angle du vibrato

Ressorts de vibrato

CHEVALET GIBRALTAR II , CORDIER QUICK CHANGE II ... 40

CHEVALET CB-2/GTB100 .................................................... 40

CHEVALET FIXE ................................................................... 42

CHEVALET FULL TUNE II/510B ........................................... 42

CHEVALET ACOUSTIQUE ................................................... 42

CORDIER ACOUSTIQUE ..................................................... 42

BOUTON DE SANGLE DE LA GUITARE ACOUSTIQUE ...... 44

BOUTON DE SANGLE FREE LOCK 2 .................................. 44

SYSTEME PIEZO DOUBLE EDGE/DOUBLE SAT .................. 44

Caractéristiques

Eléments et leur fonction

Ajustement de la balance de sortie

Utilisation du commutateur du mode de sortie

Remplacement de la pile

SWITCH FUNCTION ........................................................... 50

CONTROLS ......................................................................... 51

INTRODUCCIÓN .......................................................................... 2

Manual de mantenimiento .................................................... 4

CUERDAS Y CLAVIJEROS .......................................................... 5

MÁSTIL ......................................................................................... 7

ACCIÓN ......................................................................................... 9

OCTAVACIÓN................................................................................ 9

PASTILLAS .................................................................................. 11

BATERÍA ...................................................................................... 13

AFINACIÓN ................................................................................. 13

LIMPIEZA .................................................................................... 15

Manual de ajustes ................................................................ 16

TRÉMOLO EDGE-PRO .............................................................. 17

Palanca del trémolo

Afinación fina

Ajuste de la acción

Ajuste de la octavación

Sustitución de las cuerdas

Muelles del trémolo

Precisión de afinación

TRÉMOLO LO-PRO EDGE ........................................................ 25

Palanca del trémolo

Afianción fina

Ajuste de la acción

Ajuste de la octavación

Sustitución de las cuerdas

Ajuste del ángulo de la unidad del trémolo

Muelles del trémolo

PUENTE FX EDGE ..................................................................... 31

Mecanismo de tres pernos

Ajuste de la acción

Nota

TRÉMOLO ZR ............................................................................. 33

Palanca del trémolo

Afinación fina

Ajuste de la acción

Ajuste de la octavación

Sustitución de las cuerdas

Ajuste del sistema Zero Point

Cómo cambiar al funcionamiento de flotación

TRÉMOLO SAT30 ....................................................................... 37

Palanca del trémolo

Ajuste de la torsión de la palanca del trémolo

Ajuste de la acción

Ajuste de la octavación

Sustitución de las cuerdas

Ajuste del ángulo del trémolo

Muelles del trémolo

PUENTE GIBRALTAR II, CORDAL QUICK CHANGE II ....... 41

PUENTE CB-2/GTB100 .............................................................. 41

PUENTE FIJO .............................................................................. 43

PUENTE FULL TUNE II/510B ................................................... 43

PUENTE PARA GUITARRAS DE CAJA ................................... 43

CORDAL PARA GUITARRAS DE CAJA .................................. 43

PIVOTE DE CORREA PARA GUITARRAS DE CAJA ............. 45

PIVOTE DE CONEXIÓN 2 CON BLOQUEO LIBRE ............... 45

SISTEMA PIEZOELÉCTRICO DOUBLE EDGE/DOUBLE SAT ........

Características

Piezas y sus funciones

Ajuste del balance de salida

Cómo utilizar el interruptor de modo de salida

Sustitución de la batería

SWITCH FUNCTION .................................................................. 50

CONTROLS ................................................................................. 51

INTRODUZIONE

Complimenti per aver acquistato una chitarra Ibanez.

Affinché la chitarra sia sempre nelle migliori condizioni

possibili, leggere attentamene il presente manuale che

informa su come mantenere e regolare lo strumento.

はじめに

この度はアイバニーズ・ギターをお買い求めいただ

きありがとうございます。いつまでもベストコン

ディションでギターをお使い頂くために、お手入れ

や調整のガイドとして本書をお役立てください。

日本語

ITALIANO

INTRODUZIONE .................................................................. 3

Manuale di manutenzione ............................................. 4

CORDE E MECCANICHE ..................................................... 5

MANICO ............................................................................ 7

ACTION ............................................................................. 9

INTONAZIONE ................................................................... 9

PICKUP ............................................................................. 11

BATTERIA .......................................................................... 13

ACCORDATURA ................................................................ 13

PULIZIA ............................................................................. 15

Manuale di regolazione............................................... 16

PONTE TREMOLO EDGE-PRO ............................................ 17

Leva tremolo

Accordatura di precisione

Regolazione dell’action

Regolazione dell’intonazione

Sostituzione delle corde

Molle tremolo

Precisione di accordatura

PONTE TREMOLO LO-PRO EDGE ....................................... 25

Leva tremolo

Accordatura di precisione

Regolazione dell’action

Regolazione dell’intonazione

Sostituzione delle corde

Regolazione dell’inclinazione dell’unità tremolo

Molle tremolo

PONTE FX EDGE ............................................................... 31

Meccanismo a tre piloni

Regolazione dell’action

Nota

PONTE TREMOLO ZR ........................................................ 33

Leva tremolo

Accordatura di precisione

Regolazione dell’action

Regolazione dell’intonazione

Sostituzione delle corde

Regolazione del sistema punto zero

Passaggio al funzionamento flottante

PONTE TREMOLO SAT30 ................................................... 37

Leva tremolo

Regolazione della tensione di serraggio della leva tremolo

Regolazione dell’action

Regolazione dell’intonazione

Sostituzione delle corde

Regolazione dell’inclinazione del tremolo

Molle tremolo

PONTE GIBRALTAR II, CORDIERA QUICK CHANGE II .......... 41

PONTE CB-2/GTB100 ....................................................... 41

PONTE FISSO ................................................................... 43

PONTE FULL TUNE II/510B ................................................ 43

PONTE FULL ACOUSTIC .................................................... 43

CORDIERA FULL ACOUSTIC ............................................... 43

BOTTONE TRACOLLA FULL ACOUSTIC ............................... 45

BOTTONE TRACOLLA FREE LOCK 2 ................................... 45

SISTEMA PIEZO DOUBLE EDGE/DOUBLE SAT ..................... 45

Caratteristiche

Componenti e relativa funzione

Regolazione del bilanciamento di uscita

Utilizzo dell’interruttore modalità di uscita

Sostituzione della batteria

SWITCH FUNCTION .......................................................... 50

CONTROLS ....................................................................... 51

はじめに ........................................................................................... 3

メンテナンスマニュアル ....................................................... 4

弦・糸巻 ........................................................................................... 5

ネック ................................................................................................ 7

弦高 .................................................................................................... 9

弦長(イントネーション) ................................................................ 9

ピックアップ ................................................................................ 11

バッテリー .................................................................................... 13

チューニング ................................................................................ 13

お手入れ ........................................................................................ 15

調整マニュアル ..................................................................... 16

EDGE-PRO トレモロ .................................................................. 17

トレモロアーム

ファイン・チューニング

弦高調整

イントネーション調整

弦交換

トレモロスプリング

チューニング精度

LO-PROEDGE トレモロ ........................................................... 25

トレモロアーム

ファイン・チューニング

弦高調整

イントネーション調整

弦交換

トレモロの取り付け角度調整

トレモロスプリング

FXEDGEBRIDGE ...................................................................... 31

スリースタッド構造

弦高調整

ご注意

ZR トレモロ .................................................................................. 33

トレモロアーム

ファイン・チューニング

弦高調整

イントネーション調整

弦交換

ZEROPOINTSYSTEM の調整

フローティングへの切り替え

SAT30 トレモロ .......................................................................... 37

トレモロアーム

トレモロアームのトルク調整

弦高調整

イントネーション調整

弦交換

トレモロの取り付け角度調整

トレモロスプリング

ジブラルタル II ブリッジ、クイックチェンジ II テールピース .......

CB-2/GTB100 ブリッジ ........................................................... 41

フィックスド / ブリッジ ............................................................ 43

フルチューン II/510B ブリッジ ...............................................43

フルアコースティック・ブリッジ ........................................... 43

フルアコースティック・テールピース ................................... 43

フルアコースティック・ストラップボタン .......................... 45

フリー・ロック２ストラップボタン ....................................... 45

DOUBLEEDGE/DOUBLESAT ピエゾシステム ................ 45

特徴

各部の名称と機能

出力バランス調整

アウトプット・モード・スイッチの働き

電池交換

SWITCHFUNCTION .................................................................. 50

CONTROLS .................................................................................. 51

Maintenance Manual / Wartungs- und Pflegehinweise / Manuel d’entretien

STRINGS AND TUNING MACHINES

All strings should be exchanged as a set

when they become discolored, or if you no-

tice any buzzing or loss of tone. When you

do so, replace one string at a time in order

to minimize any sudden change in the ten-

sion that is applied to the neck. Since the

curvature of the neck may change if you

replace the strings with a set of a different

gauge, you may need to readjust not only

the neck but also the string height, intona-

tion, and the angle at which the tremolo is

attached. Make these readjustments as de-

scribed in the adjustment manual. (We rec-

ommend that you readjust the intonation

after each string change, even if you have

replaced the strings with an identical gauge.)

Wind the string 2~3 times around the tun-

ing machine post from above, ensuring that

the string does not cross itself (Fig.1). About

5~7 cm of the string from the post should

be wound (Fig.2). Since unwound strings

are more likely to slip, wrap the end of the

string around itself as shown (Fig.3) to pre-

vent slipping.

Tuning machines that have sealed gears are

already lubricated, and do not need further

lubrication. On tuning machines that have

a set screw for torque adjustment, you can

use a Philips (+) screwdriver to make fine

adjustments in the torque as shown (Fig.4).

Strings will deteriorate with use, causing

buzzing or inaccurate pitch. Bent, twisted,

or damaged strings will also produce buzz-

ing or decreased sustain, so when replac-

ing a string, make sure that the new string

is not bent, twisted, or damaged.

Fig.1 Fig.2

CORDES ET MECANIQUES

D’ACCORDAGE

Toutes les cordes doivent être remplacées par

un jeu nouveau lorsqu’elles se décolorent ou

que vous remarquez qu’elles produisent un

son terne ou des bourdonnements. Pour évi-

ter de faire subir au manche de fortes varia-

tions de tension, nous vous recommandons

de remplacer les cordes une par une. Il se peut

que la courbe du manche varie lorsque vous

remplacez les cordes par un jeu de cordes dont

le calibre est différent, par conséquent vous

devrez non seulement réajuster le manche,

mais également la hauteur de la corde, l’into-

nation, et le réglage du vibrato. Ces réajuste-

ments vous sont décrits dans le manuel de

réglage. (Nous vous recommandons de réa-

juster l’intonation après chaque changement

de corde, même si vous la remplacez par une

corde du même calibre.)

Enroulez les cordes sur les mécaniques

d’accordage, effectuez 2 ou 3 tours en par-

tant du haut vers le bas pour éviter les croise-

ments (Fig. 1). Environ 5 à 7 cm de corde doi-

vent être enroulés (Fig. 2). Pour éviter que les

cordes ne se détendent ou ne glissent sur les

axes, enroulez-les sur elles-mêmes comme

l’indique la figure 3.

Lorsque les mécaniques d’accordage sont

composées d’engrenages scellés, ces derniers

sont déjà lubrifiés et n’ont plus besoin de l’être.

Certaines molettes d’accordage sont dotées de

vis de serrage qui permettent, à l’aide d’un

petit tournevis cruciforme, de régler avec pré-

cision la tension des cordes (Fig. 4).

Au fur et à mesure de leur utilisation, les cor-

des vont se détériorer, provoquer des bour-

donnements et des distorsions du son. Toute

corde endommagée, entortillée ou tordue ris-

que de provoquer des bourdonnements ou

une réduction de la tenue du son (sustain), il

convient donc de s’assurer que ce n’est pas le

cas à chaque fois que vous installez une nou-

velle corde.

SAITEN UND MECHANIK

Wenn die Saiten verbraucht oder gealtert

sind, schnarren oder an Klang verlieren,

sollten sie alle gemeinsam ausgetauscht

werden. Hierbei sollten die Saiten einzeln

nacheinander ersetzt werden, damit die auf

den Hals wirkende Spannung immer un-

gefähr gleich bleibt. Da sich die Krümmung

des Halses ändert, wenn Sie die Saiten

durch einen Satz mit anderer Stärke erset-

zen, kann es notwendig sein, nicht nur den

Hals, sondern auch Saitenlage, Gesamt-

stimmung und den Winkel, in dem das Tre-

molo angebracht ist, zu justieren. Folgen Sie

hierzu den Anweisungen der Einstellungs-

anleitung. (Wir empfehlen ein Neustimmen

der Gitarre nach jedem Saitenwechsel, auch

beim Ersetzen durch Saiten gleicher Stär-

ke.)

Wickeln Sie die Saiten von oben zwei- bis

dreimal um die Wirbel der Mechanik, ohne

dass die Saite sich überkreuzt (Abbildung

1). Es sollten ungefähr fünf bis sieben Zen-

timeter der Saite vom Wirbel aufgewickelt

werden (Abbildung 2). Da glatte, nicht

umwickelte Saiten sich leichter lösen, soll-

te deren Saitenende um die Saite selbst ge-

wickelt werden (Abbildung 3).

Gitarrenmechaniken mit geschlossenem

Gehäuse sind bereits geölt und bedürfen

keiner weiteren Pflege. Bei Mechaniken mit

Einstellschrauben können Sie einen Kreuz-

schlitzschraubenzieher verwenden, um die

richtige Spannung einzustellen (Abbildung

4).

Saiten altern durch Gebrauch, fangen an zu

schnarren und verstimmen sich dann leich-

ter. Auch verbogene, verdrehte oder beschä-

digte Saiten erzeugen Schnarrgeräusche

oder klingen schneller aus. Achten Sie beim

Austausch darauf, dass die neuen Saiten

keine Fehler aufweisen.

Manual de mantenimiento /

Manuale di manutenzione

メンテナンスマニュアル

Fig.3 Fig.4

CUERDAS Y CLAVIJEROS

Las cuerdas deben cambiarse, el juego comple-

to, cuando pierdan el color, o cuando se detecte

un zumbido o pérdida del tono. En este caso,

reemplace las cuerdas de una en una para así

disminuir cualquier cambio brusco en la tensión

que se aplica al mástil. Ya que la curvatura del

mástil puede cambiar si reemplaza las cuerdas

por un juego con diferente calibre, es posible

que deba ajustar nuevamente no sólo el mástil,

sino también la altura de la cuerda, la entona-

ción y el ángulo en el que se coloca el trémolo.

Realice estos reajustes tal y como se describe

en el manual de ajustes. (Es recomendable rea-

lizar un reajuste de la entonación después de

cambiar cada cuerda, incluso si ha reemplazado

las cuerdas por unas de idéntico calibre).

Enrolle las cuerdas 2~3 veces alrededor del so-

porte del clavijero desde la parte superior, ase-

gurándose de que la cuerda no quede cruzada

(Fig.1). Deberá enrollar aproximadamente 5~7

cm de cuerda desde el soporte (Fig.2). Ya que

las cuerdas sin enrollar son más propensas a

deslizarse, enrolle el extremo de la cuerda sobre

sí misma, tal y como se muestra (Fig.3), para

evitar deslizamientos.

Los clavijeros que tengan engranajes sellados

ya vienen lubricados, por lo que no es necesario

lubricarlos posteriormente. Para los clavijeros

que tengan tornillos de ajuste de la torsión, pue-

de utilizar un destornillador Philips (+) a la hora

de realizar los ajustes finos de torsión, tal y como

se muestra (Fig.4).

Las cuerdas se deterioran con el uso provocan-

do zumbidos o tonos inadecuados. Las cuerdas

dobladas, con torceduras o dañadas producen

asimismo zumbidos o hacen que el sustain sea

menor, por lo que, al reemplazar una cuerda,

verifique que la nueva cuerda no esté doblada,

torcida o dañada.

CORDE E MECCANICHE

Tutte le corde devono essere cambiate in grup-

po quando si scoloriscono o quando produ-

cono un suono sordo o un ronzio. Per ottene-

re migliori risultati si consiglia di cambiare

una corda alla volta, al fine di ridurre even-

tuali cambiamenti improvvisi di tensione ap-

plicata al manico. Dato che la curvatura del

manico può cambiare qualora le corde ven-

gano sostituite con un set di corde di scalatura

diversa, occorre regolare non solo il manico,

ma anche l’altezza delle corde, l’intonazione

e l’inclinazione del ponte tremolo. Eseguire le

regolazioni come da manuale di regolazione.

(Si consiglia di regolare l’intonazione di nuo-

vo dopo ogni cambio di corde, anche se le

corde sono state sostituite con altre di eguale

scalatura.)

Avvolgere la corda 2~3 volte attorno al per-

no della meccanica partendo da sopra: la

corda non deve incrociarìy (fig. 1). La porzio-

ne della corda che fuoriesce dal perno deve

essere avvolta per circa 5~7 cm (fig. 2). Dato

che le corde non rivestite tendono a scivolare,

avvolgere l’estremità della corda attorno a se

stessa, come da fig. 3, per impedirne così lo

scivolamento.

Le meccaniche con ingranaggi ermetici sono

già lubrificate e non richiedono ulteriore

lubrificazione. Nelle meccaniche dotate di una

vite per la regolazione della tensione di

serraggio della chiavetta, utilizzare un cac-

ciavite a testa Philips (+) per eseguire le

regolazioni finali sulla tensione di serraggio,

come da fig. 4.

Le corde si deteriorano con l’uso, causando

ronzio e un’intonazione imprecisa. Le corde

piegate, attorcigliate o danneggiate produ-

cono un ronzio o un sustain ridotto, per cui,

nel sostituire le corde, badare a non piegarle,

attorcigliarle o danneggiarle.

弦・糸巻

弦の交換は錆や変色、音質の低下、あるいはビリ

つきがひどくなったときに、すべての弦を同時期

に交換してください。交換作業は１本ずつ行うこ

とで、ネックにかかる力が急激に変化することを

防ぎます。また、異なったゲージの弦に交換する

場合はネックの反り具合が変化してしまうため、

ネックだけでなく、弦高やイントネーション、ト

レモロの取り付け角度など、各部の再調整が必要

になります。調整マニュアルにしたがって再調整

してください。(イントネーションについては、同

じゲージの弦に交換する場合でも、弦交換ごとに

再調整することをおすすめします。)

弦は糸巻きポストの上から下へ２〜３回、(Fig.1)

のように弦が交差しないように巻きます。弦を巻

く長さはポストから５〜７Cmを目安に巻いてく

ださい(Fig.2)。プレーン弦は滑りやすいため、先

端を(Fig.3)のように巻くことで、弦が滑るのを防

ぐことができます。

ギアー部が密閉されている糸巻きは、あらかじめ

潤滑油が注入されていますので注油の必要はあり

ません。また、つまみの先端部分につまみのトル

ク調整スクリューが付いている糸巻きは、(Fig.4)

のように(＋)ドライバーで調整スクリューを締め

付け、トルクを微調整することができます。

弦は、使用しているうちに性能が低下するため、

ビレ音や音程のくるいが生じることがあります。

また、折れ、ねじれ、傷のある弦のご使用は、ビ

レ音やサスティーンの劣化を招きますので、あら

かじめ、これから交換する弦に、折れ、ねじれ、

傷がないことを確認してください。

Maintenance Manual / Wartungs- und Pflegehinweise / Manuel d’entretien

NECK

The neck bears the tension of the strings.

The curvature of the neck is subtly affected

not only by the state of tuning and the string

gauge, but also by changes in temperature

and humidity. For this reason, the neck con-

tains an internal truss rod that allows the

curvature to be precisely adjusted. Tune the

strings accurately, hold the guitar in playing

position, and press the first string at the first

fret and at the fret that is nearest to the point

where the neck joins the body, as shown in

Figure 5. (It is convenient to use a capo at

the first fret.) Measure the gap between the

string and fret at the eighth fret. Do the same

for the sixth (lowest) string. For each string,

the gap should be in the range of 0.3~0.5

mm (a slight bow in the neck).

Although the symptoms may vary depend-

ing on the type of neck and on how the neck

is joined to the body, problems such as ex-

cessive string height, string buzz for high

notes, or intonation difficulties may be due

to an excessively bowed neck (Fig.6 A),

which will cause this gap to be larger. Con-

versely, problems such as insufficient string

height, string buzz for low notes, or muted

notes may be due to a neck that is bowed

in the reverse direction (Fig.6 B), which will

cause this gap to be smaller. Do not simply

make a visual judgment of the situation.

Rather, determine the problem based on the

symptoms that occur, and make the appro-

priate adjustment.

The truss rod nut is located at the head-

stock end of the neck. Using the Allen

wrench or socket wrench included with the

guitar, tighten the nut toward the right (Fig.7

A) if you want to bend the neck in the con-

vex direction, or loosen the nut toward the

left (Fig.7 B) if you want to bend the neck in

the concave direction. Make adjustments in

quarter-turns, alternating steps of tuning and

adjustment.

* You must take appropriate care when ad-

justing the neck. If the truss rod nut does

not turn as you expect, or if you are un-

able to make adjustments accurately, do

not attempt to force the adjustment, but

contact your dealer or the Ibanez Corpo-

ration.

8th fret

Fig.5

MANCHE

Le manche soutient la tension des cordes. La

courbe du manche est sensible non seulement

au réglage et au calibre des cordes, mais aussi

aux variations de température et d’humidité. C’est

pourquoi le manche est équipéd’une tige de

réglage qui permet d’ajuster la courbe avec pré-

cision. Accordez correctement les cordes, main-

tenez la guitare en position de jeu puis appuyez

sur la première corde au niveau de la première

frette et àl’endroit auquel le manche rejoint la

caisse, comme sur la Figure 5. (Vous pouvez vous

aider d’un capodastre sur la première frette).

Mesurez l’écart qui sépare la corde et la surface

des frettes au niveau de la huitième frette. Procé-

dez de la même façon pour la sixième frette (la

plus basse). Pour chaque corde, l’écart doit se

situer entre 0,3 et 0,5 mm (correspondant àune

légère incurvation du manche).

Certes les symptômes dépendent du type de

manche et de la façon dont le manche est at-

tachéàla caisse, toutefois la plupart du temps,

les problèmes de hauteur excessive de la

corde, de bourdonnement dans les notes

aiguës ou de difficultéd’intonation sont pro-

voqués par une incurvation excessive du man-

che (Fig. 6 A) induisant une augmentation de

cet écart. A l’inverse, les problèmes de hau-

teur insuffisante, de bourdonnement dans les

notes graves ou de notes muettes sont provo-

qués par une incurvation insuffisante (Figure.

6 B) qui réduit trop cet écart. Ne vous conten-

tez pas d’une simple estimation àvue d’œil.

En effet, il convient de déterminer le problème

àpartir du symptôme constatéet d’ajuster en

conséquence.

L’écrou de la tige de réglage est situétout au

bout du manche. A l’aide d’une cléAllen ou

d’une cléàdouille fournie avec la guitare,

serrez l’écrou vers la droite (Fig. 7 A) si vous

voulez incurver davantage le manche ou des-

serrez l’écrou vers la gauche (Fig. 7 B) si vous

voulez le rendre plus concave. Réglez par

quarts de tours et entre chaque, accordez.

* Il convient d’être particulièrement vigilant

lors du réglage du manche. Si l’écrou de la

tige de réglage ne tourne pas comme vous

le voulez, ou si vous ne parvenez pas àré-

gler avec précision, ne forcez surtout pas,

contactez votre revendeur ou directement

Ibanez.

HALS

Auf den Hals überträgt sich die Saitenspannung.

Die Krümmung des Halses wird nicht nur durch

die Stimmung und den Saitendurchmesser, son-

dern auch durch Schwankungen von Luftfeuch-

tigkeit und Temperatur leicht verändert. Deshalb

ist in den Hals ein Stab eingelassen, durch den

die Halskrümmung sehr genau justiert werden

kann. Stimmen Sie die Gitarre genau und halten

Sie die Gitarre in Spielposition. Drücken Sie die

erste Saite am ersten Bund und zugleich dem

Bund, an dem der Hals in den Korpus mündet.

(Abbildung 5). Hierbei ist es praktisch, einen

Kapodaster auf den ersten Bund zu spannen. Der

Abstand von Unterkante Saite und Oberkante

Bundstab sollte am achten Bund 0.3 bis 0,5mm

sein.(Leichte Biegung des Halses). Führen Sie das

Ganze auch mit der tiefsten Saite durch.

Abhängig von der Art des Halses und seiner Befe-

stigung am Korpus sind folgende Fehler möglich:

Ein zu großer Abstand der Saiten zu den Bünden,

bewirkt ein Schnarren der Saiten in den oberen

Lagen (zu stark gekrümmter Hals), auch Stimm-

probleme können auftreten. (Abbildung 6 A).

Umgekehrt treten aufgrund eines in die entgegen-

gesetzte Richtung gebogenen Halses Probleme wie

eine zu geringe Saitenhöhe, schnarren tiefer Töne

oder auch gedämpfte Töne auf. (Abbildung 6 B).

Beurteilen Sie die Halskrümmung nicht nach Augen-

schein. Statt dessen sollten Sie das Problem aufgrund

der auftretenden obengenannten Maße bestimmen,

um dann die Halskrümmung gezielt zu verändern.

Die Einstellschraube des Spannungsstabes befin-

det sich am Kopfende des Halses. Verwenden Sie

den mit Ihrer Gitarre mitgelieferten Imbus- oder

Steckschlüssel, um die Schraube im Uhrzeiger-

sinn zu drehen (Abbildung 7A) und dadurch den

Hals konvex (nach außen gewölbt) zu krümmen.

Durch Drehung der Mutter gegen den Uhrzei-

gersinn (Abbildung 7 B) wird der Hals konkav

(eingewölbt, nach innen gebogen) gekrümmt.

Verstellen Sie die Einstellmutter in Schritten von

einer Viertelumdrehung, überprüfen Sie dabei die

obengenannten Abstände, und verstellen Sie

dann die Einstellschraube gegebenenfalls weiter.

* Achtung beim Einstellen des Halsstabes!! Wenn

sich die Einstellmutter des Stabes nicht wie er-

wartet verstellen lässt, oder es Ihnen nicht mög-

lich ist, die Einstellungen präzise vorzunehmen,

dann sollten Sie es nicht mit Gewalt versuchen.

Wenden Sie sich an Ihren Ibanez Fachhändler

oder an IBANEZ.

Manual de mantenimiento /

Manuale di manutenzione

メンテナンスマニュアル

Fig.6 Fig.7

MÁSTIL

El mástil soporta la tensión de las cuerdas. La

curvatura del mástil se ve afectada no solamen-

te por el estado de la afinación y el calibre de la

cuerda, sino también por los cambios de tempe-

ratura y humedad. Por ello, el mástil contiene

un alma interna que permite ajustar de forma

precisa la curvatura. Afine las cuerdas de forma

precisa, sujete la guitarra como si la estuviera

tocando y presione la primera cuerda en el pri-

mer traste y en el traste más cercano al punto en

el que el mástil se une al cuerpo, tal y como se

muestra en la Figure 5. (Es conveniente utilizar

una cejilla en el primer traste). Mida el espacio

entre la cuerda y el traste en el octavo traste.

Realice lo mismo para la sexta cuerda (la más

grave). El espacio, para cada cuerda, debe estar

comprendido en el intervalo 0,3~0,5 mm (lige-

ramente más inclinado en el mástil).

Aunque los síntomas pueden variar dependiendo

del tipo de mástil y de cómo el mástil se una al

cuerpo, se pueden producir problemas como por

ejemplo una excesiva altura de la cuerda, zumbi-

dos de las cuerdas en notas altas o dificultades de

entonación producidos por un mástil excesiva-

mente inclinado (Fig.6 A), lo que provocaráque

esta separación sea mayor. De modo inverso, los

problemas del tipo de una altura insuficiente de

la cuerda, zumbidos de las cuerdas en notas bajas

o notas mudas pueden ser provocados por un

mástil que estéinclinado en dirección inversa

(Fig.6 B), lo que provocaráque este espacio sea

menor. No juzgue simplemente de forma visual

la situación. En su lugar, determine el problema

basándose en los síntomas que se produzcan y

realice los ajustes necesarios.

La tuerca del alma estásituada en la extremo

del mástil. Utilice la llave Allen o la llave de

tubo que se incluye con la guitarra, apriete la

tuerca hacia la derecha (Fig.7 A) si desea doblar

el mástil en dirección convexa, o afloje la cuer-

da hacia la izquierda (Fig.7 B) si desea doblar el

mástil en dirección cóncava. Realice los ajustes

en giros de un cuarto de vuelta, alternando los

pasos de giro y los de ajuste.

* Deberátener especial cuidado a la hora de ajus-

tar el mástil. Si la tuerca del alma no gira tal y

como desea, o si no puede realizar los ajustes

de forma precisa, no intente forzar el ajuste;

póngase en contacto con su distribuidor o con

Ibanez Corporation.

MANICO

Il manico sopporta la tensione delle corde. La

curvatura del manico ènotevolmente condizio-

nata dalla scalatura delle corde e dall’accor-

datura, ma anche dai cambiamenti di tempe-

ratura e umidità. Per questo il manico contiene

un truss rod interno che consente una

regolazione di precisione della curvatura. Ac-

cordare le corde con precisione, mantenere la

chitarra in posizione per suonare e premere la

prima corda all’altezza del primo tasto e al-

l’altezza del tasto prossimo al punto in cui il

manico si unisce al corpo, come da fig. 5. (Si

consiglia di utilizzare un capotasto mobile al-

l’altezza del primo tasto.) Misurare la distanza

compresa tra la corda e il tasto all’altezza del-

l’ottavo tasto. Procedere allo stesso modo per

la sesta corda (l’ultima corda in basso). Per ogni

corda, la distanza deve essere compresa tra

0,3~0,5 mm (un leggero arco del manico).

Sebbene i sintomi possono variare a seconda

del tipo di manico e da come il manico èunito

al corpo, i problemi come l’eccessiva altezza

delle corde, il ronzio con le note alte o le diffi-

coltàdi intonazione possono essere dovuti ad

un manico eccessivamente arcuato (fig. 6 A)

che provoca una distanza piùgrande. Invece,

problemi come l’insufficiente altezza della cor-

da, il ronzio con le note basse o le note sorde

possono essere dovuti ad un manico arcuato

nel senso opposto (fig. 6 B) che provoca una

minore distanza tra tastiera e corde. Non giu-

dicare ad occhio la situazione. Piuttosto deter-

minare il problema in funzione dei sintomi in-

sorti e regolare di conseguenza.

Il dado del truss rod èsituato sulla testa, alla

fine del manico. Con una chiave a brugola o

una chiave ad esagono incassato, compresa

nel corredo della chitarra, serrare il dado verso

destra (fig. 7 A) per piegare il manico in dire-

zione convessa, oppure allentare il dado ver-

so sinistra (fig. 7 B) per piegare il manico in

direzione concava. Eseguire le regolazioni con

quarti di giro, alternando l’accordatura alla

regolazione.

* Nel regolare il manico, procedere con do-

vuta cautela. Se il dado del truss rod non

gira come previsto o se non si èin grado di

regolare con precisione, non forzare la

regolazione, bensìrivolgersi al rivenditore

o a Ibanez Corporation.

ネック

ネックには弦の張力がかかっています。チューニ

ングの状態や弦のゲージを変更したときだけでな

く、温度や湿度の変化によっても反り具合が微妙

に変化します。そのためネックにはアジャスト

ロッドが内蔵されており、反り具合を微調整する

ことができます。正確にチューニングを行い、演

奏時の状態にギターを持って、(Fig.5)のように１

弦の１フレットと、ネックとボディーの接合部分

にもっとも近いフレットを同時に押さえた状態

(１フレット部にカポタストを装着すると便利で

す。)で、８フレット部での弦とフレットの隙間を

測ります。同様に低音弦側(６弦側)でも同じ測定

を行い、それぞれの隙間を 0.3 〜 0.5mm(わずか

な順反りの状態)に調整します。

ネックの形状や、ネックとボディーのジョイント

方法によって症状はさまざまですが、弦高が高

い、高音部の弦ビレ、イントネーションが合いに

くいなどの症状が発生する場合は、ネックが順反

り(Fig.6A)しすぎている可能性があり、この隙間

が大きくなります。弦高が低い、低音部の弦ビレ

や音づまりなどの症状が発生する場合は、ネック

が逆反り(Fig.6B)状態になっている可能性があ

り、この隙間が小さくなります。見た目だけでな

く、症状と合わせて判断し、調整することが必要

です。

アジャストナットはネックのヘッド側に取り付け

られています。ギターに付属の六角レンチ、また

はソケットレンチを使用して、逆そり方向に曲げ

たい場合はアジャストナットを右方向(Fig.7A)に

締め込み、順反り方向に曲げたい場合は左方向

(Fig.7B)に緩めます。1/4 回転ずつを目安に、少

しずつチューニングと調整を繰り返してくださ

い。

＊ネックの調整には十分な注意が必要です。ア

ジャストナットが上手く回らないときや正し

く調整できない場合は、無理な調整は避け、お

買い求めになった楽器店か弊社にご相談くだ

さい。

Maintenance Manual / Wartungs- und Pflegehinweise / Manuel d’entretien

ACTION

Action refers to the distance between the

frets and the string, and is an important ele-

ment in the playability of the instrument. Af-

ter adjusting the curvature of the neck, tune

the guitar accurately, and then measure the

distance between the frets and the string to

determine whether the action is adjusted

correctly. As shown in Figure 8, place a ruler

at the 14th fret to measure the gap.The table

shows typical gaps. If the action is too high,

the guitar will be more difficult to play. If the

action is too low, strings will buzz or be

muted, and sustain will be poorer.

The method of adjusting the action will de-

pend on the type of bridge your guitar has,

so make adjustments as described in the

adjustment manual for your bridge.

The action will also be affected if you adjust

the neck or change to a different gauge of

strings, so you will need to readjust it.

* For strings not shown in the table, make

adjustments so that the distance increases

gradually between the first string and the

lowest string. A string may break if you sig-

nificantly raise the action, so loosen the

string before you make this adjustment.

INTONATION

After you replace the strings or adjust the

neck, you must make fine adjustments to the

string length (intonation) to ensure that the

correct pitch is sounded at all frets. Tune the

guitar accurately, hold it in playing position,

and compare the pitch of the string pressed

down at the 12th fret with the harmonic

played at the 12th fret. If the pitch played at

the 12th fret is lower than the harmonic, move

the bridge saddle forward (Fig.9 A) to shorten

the string length. Conversely, if the pitch

played at the 12th fret is higher than the har-

monic, move the bridge saddle backward

(Fig.9 B) to lengthen the string length. The

method of adjustment will depend on the type

of your bridge, so make adjustments as de-

scribed in the adjustment manual.

* Use a tuning meter in order to adjust the

intonation accurately.

* The string may break if the saddle is moved

a substantial distance, so be sure to loosen

the string before you adjust the saddle.

12F

Fig.8 Fig.9

HAUTEUR

La hauteur correspond àla distance séparant les frettes

et la corde, c’est ce qui fait qu’un instrument est plus

ou moins «jouable ». Après avoir régléla courbe du

manche, accordez correctement la guitare, puis me-

surez la distance entre les frettes et la corde pour dé-

terminer si la hauteur de la corde est correcte ou non.

A l’aide d’une règle, mesurez l’écart au niveau de la

14ème frette, comme l’illustre la figure 8. Le tableau

présente les écarts habituels. Si la hauteur est trop

importante, la guitare sera difficile àjouer. Si elle est

trop faible, les cordes risquent de produire un bour-

donnement, d’être muettes ou encore d’avoir une te-

nue de son (sustain) trop limitée.

La technique de réglage de la hauteur dépend du

type de chevalet de votre guitare, c’est pourquoi

pour ces réglages vous devez suivre les instruc-

tions correspondant àvotre chevalet dans le ma-

nuel de réglage.

La hauteur peut également être altérée lorsque vous

réglez le manche ou que vous changez de calibre de

cordes, auquel cas vous devrez la régler ànouveau.

Pour les cordes qui ne figurent pas dans le tableau, ef-

fectuez les réglages de sorte que la distance augmente

progressivement entre la corde la plus aiguëet la corde

la plus grave. Si vous augmentez la hauteur de manière

significative, la corde risque de casser. Pensez donc à

détendre la corde avant de procéder àce réglage.

INTONATION

Après chaque remplacement de cordes ou réglage de

manche, vous devez ajuster la longueur de corde (in-

tonation) pour assurer la justesse du son àchaque

frette. Accordez correctement la guitare, maintenez-

la en position de jeu et comparez la hauteur du son

de la corde appuyée au niveau de la 12ème frette

avec l’harmonique jouée àla 12ème frette. Si le son

produit àla 12ème frette est plus bas que l’harmoni-

que, bougez le sillet de chevalet vers l’avant (Fig.9 A)

pour raccourcir la longueur de la corde. A l’inverse, si

le son produit àla 12ème frette est plus haut que l’har-

monique, bougez le sillet de chevalet vers l’arrière

(Fig.9 B) pour augmenter la longueur de la corde. La

technique de réglage dépend du type de chevalet de

votre guitare, c’est pourquoi pour ces réglages, vous

devez suivre les instructions correspondant àvotre

chevalet dans le manuel de réglage.

Servez-vous d’un accordeur pour vous assurer

de la justesse du son.

Si vous bougez trop le sillet du chevalet, la corde

risque de casser, assurez-vous donc de détendre

la corde avant de régler le sillet.

SAITENLAGE

Die Saitenlage beschreibt den Abstand zwischen den Bünden

und der Saite. Dieser ist entscheidend für die Bespielbarkeit des

Instruments. Stimmen Sie die Gitarre nach der Einstellung der

Halskrümmung genau, und messen Sie dann den Abstand

zwischen 14. Bund wie in Abbildung 8 gezeigt an, um den Ab-

stand zu messen. Die Tabelle enthält typische Abstandswerte.

Wenn die Saitenlage zu großist, wird das Gitarrespiel

schwieriger. Ist die Saitenlage hingegen zu klein, sind

schnarrende oder gedämpfte Saiten sowie ein schnelleres

Ausklingen des Tones die Folge.

Die Saitenlage wird an der Brücke bezw. am Tremolo ein-

gestellt.

Hinweis:( siehe unten).

Die Saitenlage müssen Sie auch nach der Einstellung des

Halses oder einem Wechsel auf Saiten mit anderer Stärke

überprüfen, da er dadurch verändert wird.

Bei Verwendung von Saiten, die nicht in der Tabelle aufge-

führt sind, sollten Sie die Saitenlage so justieren dass sie schritt-

weise von der ersten zur tiefsten Saite größer wird.(immer

dem Griffbrettradius folgend). Bei Vergrößerung des Abstan-

des von der Saite zum Bund (Saitenlage) kann diese reißen.

Deshalb sollte die Saite vorher gelockert werden.

INTONATIONSEINSTELLUNG:

Nach Ändern der Saitenstärke, Steghöhe oder einer Verstel-

lung des Halses wird im Normalfall eine Neueinstellung

der Intonation mit den Stegreitern erforderlich. Zur Über-

prüfung der Intonation den Ober-bzw Flageoletton

(12.Bund) mit dem gegriffenem Ton (12.Bund) vergleichen.

Da der 12. Bund in der Mitte zwischen Sattel und Steg liegt

wird ein oberton erzeugt,der um eine Oktave höher ist als

der gegriffene Ton. Stimmen Sie die Gitarre genau, zum spie-

len des Obertons den Finger der linken Hand über dem 12.

Bund auf die Saite legen und die Saite mit der anderen Hand

anschlagen. Wenn der danach gegriffene Ton in seiner Stim-

mung dem Oberton entspricht ist keine Einstellung des be-

treffenden Stegsattels erforderlich. Halten Sie die Gitarre in

Spielposition. Wenn die Tonhöhe am zwölften Bund tiefer

ist als die des Flageolet-Tons, müssen Sie den Stegsattel vor-

wärts bewegen (Abbildung 9A), um die Saitenlänge zu ver-

kürzen. Umgekehrt müssen Sie den Stegsattel zurück ver-

setzen (Abbildung 9 B) und dadurch die Saite verlängern,

wenn die Tonhöhe höher ist als die des Flageolet-Tons.

Die Art und Weise der Einstellung hängt von derArt des

an ihrer Gitarre angebrachten Steges ab. Folgen Sie also

den Anweisungen für ihren Steg (siehe unten).

Verwenden Sie ein Stimmgerät, um das Instrument prä-

zise zu stimmen.

Die Saite kann reißen, wenn Sie den Sattel sehr weit ver-

schieben.

Sie sollten deshalb vorher die Saite lockern.

Manual de mantenimiento /

Manuale di manutenzione

メンテナンスマニュアル

ACCIÓN

La acción se refiere a la distancia entre los trastes

y la cuerda y es un elemento importante en la

ejecución del instrumento. Después de ajustar la

curvatura del mástil, afine de forma precisa la

guitarra y mida la distancia entre los trastes y la

cuerda para determinar si la acción estácorrecta-

mente ajustada. Tal y como se muestra en la Fi-

gure 8, coloque una regla en el traste 14 para medir

el espacio. La tabla muestra las distancias más

comunes. Si la acción es demasiado alta, serámás

difícil tocar la guitarra. Si la acción es demasiado

baja, las cuerdas zumbarán o no sonarán y dismi-

nuirála calidad del sustain.

El método de ajuste de la acción dependerádel

tipo de puente que tenga su guitarra; por tanto,

realice los ajustes según se describe en el manual

de ajuste de su puente.

La acción también se ve afectada si ajusta el mástil

o cambia las cuerdas por unas con diferente cali-

bre, por lo que seránecesario que la reajuste.

* Para las cuerdas que no aparecen en la tabla,

realice los ajustes de forma que la distancia

aumente gradualmente entre la primera cuerda

y la cuerda más baja. Es posible que se rompa

una cuerda si aumenta la acción de forma sig-

nificativa, por lo que es aconsejable que afloje

la cuerda antes de realizar este ajuste.

OCTAVACIÓN

Después de reemplazar las cuerdas o de ajustar el

mástil, deberárealizar ajustes finos en la longitud de

la cuerda (octavación) para asegurar el correcto tono

en todos los trastes. Afine la guitarra con precisión,

sujétela en posición de ejecución y compare el tono

de la cuerda presionada en el traste 12 con el armó-

nico ejecutado en ese mismo traste. Si el tono ejecu-

tado en el traste 12 es más bajo que el armónico,

mueva la cejuela del puente hacia adelante (Fig.9 A)

para disminuir la longitud de la cuerda. De forma

inversa, si el tono ejecutado en el traste 12 es más

alto que el armónico, mueva la cejuela del puente

hacia atrás (Fig.9 B) para aumentar la longitud de la

cuerda. El método de ajuste dependerádel tipo de

puente, por lo que deberárealizar los ajustes tal y

como se describe en el manual de ajustes.

* Utilice un afinador para ajustar la octavación

con precisión.

* Es posible que se rompa una cuerda si se mue-

ve la cejuela de forma significativa, por lo que

deberáaflojar la cuerda antes de realizar el

ajuste de la cejuela.

ACTION

L’action si riferisce alla distanza tra i tasti e le corde

e costituisce un elemento essenziale in fatto di

suonabilitàdello strumento. Dopo aver regolato la

curvatura del manico, accordare la chitarra con pre-

cisione e quindi misurare la distanza compresa tra

i tasti e le corde per determinare se l’action èrego-

lata in modo corretto. Come da fig. 8, posizionare

un righello all’altezza del 14ºtasto al fine di misu-

rare la distanza. La tabella riporta le distanze tipi-

che. Se l’action ètroppo grande, la chitarra sarà

piùdifficile da suonare. Se invece l’action ètroppo

piccola, le corde produrranno ronzio o saranno

sorde e il sustain saràscarso.

Il metodo per regolare l’action dipende dal tipo di

ponte di cui si dispone, per cui eseguire le

regolazioni secondo da quanto descritto nel ma-

nuale di regolazione del ponte.

L’action viene inoltre modificata quando si regola il

manico o si cambiano le corde con corde di diversa

scalatura, per cui l’action dovràessere regolata di

nuovo.

Per le corde non riportate nella tabella, eseguire

le regolazioni di modo che la distanza aumenti

gradualmente tra la prima corda e l’ultima corda

in basso. Una corda puòrompersi qualora l’action

venga alzata considerevolmente, per cui allenta-

re la corda prima di passare alla regolazione.

INTONAZIONE

Dopo aver sostituito le corde o regolato il manico,

occorre eseguire la regolazione di precisione della

lunghezza corda (intonazione) al fine di garantire la

giusta intonazione all’altezza di tutti i tasti. Accorda-

re la chitarra con precisione, tenerla in posizione per

suonare e confrontare la tonalitàdi ogni corda pre-

muta all’altezza del 12ºtasto con l’armonica suona-

ta all’altezza del medesimo tasto. Se l’intonazione

della nota suonata all’altezza del 12ºtasto èinferio-

re all’intonazione dell’armonica, avanzare la selletta

ponte (fig. 9 A), al fine di abbreviare la lunghezza

della corda. Invece, se l’intonazione della nota suo-

nata all’altezza del 12ºtasto èsuperiore all’intona-

zione dell’armonica, arretrare la selletta ponte (fig.

9 B) al fine di allungare la corda. Il metodo di

regolazione dipende dal tipo di ponte, per cui ese-

guire le regolazioni come da manuale di regolazione.

* Utilizzare un accordatore per regolare l’in-

tonazione con precisione.

* La corda puòrompersi se la selletta viene

spostata notevolmente, per cui, prima di re-

golare la selletta, allentare la corda.

弦高

弦高とはフレットと弦との距離を意味し、演奏性

に大きく影響します。ネックの反りを調整した

後、正確にチューニングを行ってからフレットと

弦の隙間を測り、弦高が正しいかを判断します。

(Fig.8)のように14フレットに定規をあてて隙間

を測ります。表の値が目安となり弦高が高すぎる

と演奏性が悪くなり、反対に低すぎると弦ビレや

音づまり、サスティーンの劣化などを招きます。

弦高調整はブリッジの種類によって調整方法が異

なりますので、各ブリッジの調整マニュアルにし

たがって調整を行ってください。

ネック調整後や異なったゲージへの弦交換後も弦

高が微妙に変化しますので再調整が必要です。

＊表示以外の弦は１弦と最低音弦の間で徐々に

隙間が大きくなるように調整します。また、弦

高を大幅に高く調整する場合は弦が切れる可

能性がありますので、あらかじめ弦を緩めて

から調整を行ってください。

弦長(イントネーション)

新しい弦に交換したときやネックの調整を行った

後には、すべてのフレットで正しい音程が得られ

るように、弦の長さを微調整(イントネーション

調整)する必要があります。正確にチューニング

を行い、演奏時の状態にギターを持って、各弦の

12フレットを押さえたときの音と、12フレット

上でのハーモニクス音を比較します。12 フレッ

ト上でのハーモニクス音を基準として、12 フ

レットを押さえた音のほうが音程が低い場合は、

ブリッジサドルを前方(Fig.9A)へ移動させて弦長

を短くします。反対に 12 フレットを押さえた音

のほうが音程が高い場合は、ブリッジサドルを後

方(Fig.9B)へ移動させて弦長を長くします。ブ

リッジの種類によって調整方法が異なりますので

調整マニュアルにしたがって調整を行ってくださ

い。

＊正確なイントネーション調整を行うために

チューニングメーターを使用してください。

＊サドルを大幅に後退させる場合は弦が切れる

可能性がありますので、かならず弦を緩めて

からサドルの調整を行ってください。

Maintenance Manual / Wartungs- und Pflegehinweise / Manuel d’entretien

PICKUPS

By adjusting the pickup height you can make

fine adjustments in the volume and tone.

Use a Philips (+) screwdriver to adjust the

adjustment screws (Fig.10 A) at both sides

of the pickup, to set the height of the pickup

with the string pressed at the last fret. In

general, there should be a space of 2~3 mm

between the pickup or pole piece and the

string. However, since the optimal pickup

height will depend on the type of pickup,

your playing style, and on the character of

the amp, you should make this adjustment

while listening to the actual sound. The vol-

ume will increase as the distance between

the pickup and string decreases, but if the

spacing is too close, the sound may be dis-

torted, or the magnetic field of the pickup

may cause the string to buzz. Conversely,

increasing the distance between the string

and pickup will produce a clearer sound with

less distortion, but the high-frequency range

may be attenuated and there may be less

volume.

If your pickup allows the height of individual

pole pieces to be adjusted, adjust the pole

piece height so that the volume of all strings

is well balanced. Depending on the type of

pole piece, you will use a minus (-) screw-

driver or an Allen wrench to adjust the height

(Fig.10 B). In particular for the type that uses

a (-) screw, please use caution since there

is no limit to the range of adjustment.

Fig.10

MICROS

En ajustant la hauteur du micro, vous pouvez

régler avec précision le volume et la tonalité.

A l’aide d’un tournevis cruciforme, ajustez les

vis de réglage (Fig. 10 A) des deux côtés du

micro, pour fixer la hauteur du micro tout en

maintenant la corde appuyée au niveau de la

dernière frette. De manière générale, il doit y

avoir un espace de 2 à3 mm entre le micro et

la corde. Toutefois, la hauteur parfaite pour le

micro dépend avant tout du type de micro-

phone, de votre style de jeu et du caractère

de l’ampli, c’est pourquoi il convient de pro-

céder àce réglage "àl’oreille". Le volume aug-

mente àmesure que la distance qui sépare le

micro et les cordes se réduit. Toutefois, si l’es-

pace est trop réduit, il risque de se produire

des distorsions du son, ou encore le champ

magnétique du micro pourrait produire des

bourdonnements. A l’inverse, plus l’écart en-

tre la corde et le micro sera grand, plus le son

produit sera clair et exempt de distorsion, mais

les hautes fréquences seront atténuées et le

volume plus faible.

Si votre micro permet l’ajustement de la hau-

teur des plots individuels, réglez la hauteur

de chaque plot en tenant compte de la ba-

lance du volume de l’ensemble des cordes.

Selon le type de plot, utilisez un tournevis plat

ou une cléAllen pour régler cette hauteur (Fig.

10 B). Soyez particulièrement vigilant dans le

cas des types utilisant des vis en (-) car le ser-

rage est illimité.

TONABNEHMER

Durch Einstellung der Tonabnehmerhöhe

können Sie leichte Veränderungen von

Lautstärke und Klangfarbe der Gitarre vor-

nehmen. Mit Hilfe eines Kreuzschlitz-

schraubendrehers können Sie die Einstell-

schrauben an beiden Seiten des Abnehmers

einstellen. Dabei sollte ein Abstand von 2,0

bis 3,0 Millimetern zwischen der auf den

letzten Bund gedrückten Saite und dem

Abnehmer oder seinen Magnetkernen sein.

Da aber der optimale Abstand vom verwen-

deten Abnehmer, von Ihrer Spielweise und

dem verwendeten Verstärker abhängt, soll-

ten Sie diese Einstellungen vornehmen,

während Sie den endgültigen Sound der

Gitarre hören. Die Lautstärke wird sich er-

höhen, wenn Sie den Abstand zwischen

Saite und Abnehmer verringern. Bei zu ge-

ringem Abstand führt dies zu Übersteue-

rungen oder einem Brummen der Saite auf-

grund des durch den Abnehmer erzeugten

Magnetfeldes. Umgekehrt führt eine Ver-

größerung des Abstandes zu einem durch-

sichtigeren Klang mit geringer Übersteue-

rung, allerdings auch zu einer Betonung der

hohen Frequenzen und einer geringeren

Lautstärke.

Wenn dies bei IhremAbnehmer möglich ist,

stellen Sie die Höhe der aus dem Abneh-

mer ragenden Magnetkerne individuell so

ein, dass alle Seiten mit gleicher Lautstärke

erklingen. Abhängig von den bei Ihnen ver-

wendeten Magnetkernen benötigen Sie für

die Einstellung der Höhe (Abbildung 10 B)

einen Imbus-Schlüssel oder einen Schlitz-

schraubenzieher. Besonders bei den Kernen

mit Schlitzschraube sollten Sie sehr vorsich-

tig sein, da der Einstellbereich nicht be-

grenzt ist.

Manual de mantenimiento /

Manuale di manutenzione

メンテナンスマニュアル

PASTILLAS

Al ajustar la altura de la pastilla, puede realizar

ajustes finos en el volumen y el tono. Utilice un

destornillador Philips (+) para ajustar los torni-

llos de ajuste (Fig.10 A) a ambos lados de la

pastilla y ajustar la altura de la pastilla con la

cuerda presionada en el último traste. En gene-

ral, deberáquedar un espacio de 2~3 mm entre

la pastilla o pieza polar y la cuerda. No obstan-

te, ya que la altura óptima de la pastilla depen-

derádel tipo de la misma, de su forma de tocar

y del carácter del amplificador, deberárealizar

este ajuste mientras estéescuchando el sonido

que se produce. El volumen aumentaráa medi-

da que disminuya la distancia entre la pastilla y

la cuerda, pero si el espacio es muy pequeño, es

posible que se distorsione este sonido, o que el

campo magnético de la pastilla provoque el zum-

bido de la cuerda. De forma inversa, al aumen-

tar la distancia entre la cuerda y la pastilla, se

produciráun sonido más limpio y con menor

distorsión, pero es posible que se atenúe el al-

cance de alta frecuencia con lo que disminuirá

el volumen.

Si su pastilla permite ajustar la altura de las pie-

zas polares de forma individual, ajuste dicha al-

tura de forma que se equilibre el volumen de

todas las cuerdas. Dependiendo del tipo de pie-

za polar, podráutilizar un destornillador plano

(-) o una llave Allen para ajustar esta altura

(Fig.10 B). Para el caso del tipo que utiliza un

tornillo (-), tenga especial cuidado ya que no hay

límite de ajuste.

PICKUP

Nel regolare l’altezza dei pickup èpossibile

regolare con precisione il volume e il tono.

Per impostare l’altezza del pickup, regolare

le viti di regolazione situate ai due lati del

pickup (Fig.10 A) con un cacciavite a testa

Philips (+), tenendo la corda premuta all’al-

tezza dell’ultimo tasto. In generale, deve ri-

sultare una distanza di 2~3 mm compresa tra

il pickup o il polo e la corda. Tuttavia, dato

che l’altezza ottimale del pickup dipende dal

tipo di pickup, dallo stile con cui si suona e

dal carattere dell’amplificatore, tale

regolazione va eseguita mentre si ascolta il

suono effettivo. Il volume aumenta col dimi-

nuire della distanza compresa tra il pickup e

la corda, ma se la distanza ètroppo ridotta, il

suono puòessere distorto o il campo magne-

tico del pickup puòprovocare il ronzio della

corda. Invece, coll’aumentare della distanza

tra la corda e il pickup si ha un suono più

chiaro con meno distorsione, ma il campo di

frequenza alta puòessere attenuato o si può

avere una riduzione del volume.

Se il pickup di cui si dispone permette di re-

golare l’altezza dei singoli poli, regolarla di

modo che il volume di tutte le corde sia ben

equilibrato. A seconda del tipo di polo, utiliz-

zare un cacciavite (-) o una chiave a brugola

per regolare l’altezza (fig. 10 B). In particola-

re per il tipo che utilizza una vite (-), prestare

attenzione dato che non vi sono limiti per il

campo di regolazione.

ピックアップ

ピックアップの高さを調整することで音量や音質

を微調整することができます。(＋)ドライバーで

ピックアップ両側のアジャストスクリュー

(Fig.10A)を調整し、最終フレットで弦を押さえ

た状態でピックアップの高さを調整します。ピッ

クアップまたはポールピースと弦の隙間が２〜３

mmの状態が一般的ですが、ピックアップの最適

な高さは、ピックアップの種類、演奏形態やアン

プ側の特性によっても異なりますので、実際に音

を確認しながら調整してください。ピックアップ

と弦の距離が近いほど音量は増しますが、近すぎ

ると音が歪んだり、ピックアップの磁力による弦

ビレの原因になります。反対に距離が遠いほど歪

の少ないクリアーな音質になりますが、高音域が

減少したり音量が低下する場合があります。

ポールピースの高さ調整が可能なピックアップ

は、あくまで、各弦ごとのバランス補正のために

ポールピースの高さ調整を行ってください。ポー

ルピースの種類によって、(−)ドライバーや付属

の六角レンチで調整を行います。(Fig.10B)特に

(−)スクリュータイプは調整範囲に限りがありま

すのでご注意ください。

Maintenance Manual / Wartungs- und Pflegehinweise / Manuel d’entretien

BATTERY

If your guitar has a built-in preamp or equal-

izer and requires a battery, you will need to

replace the battery when you notice that the

volume has decreased or the sound is dis-

torted. Use a 9V (006P) battery. Depending

on the model of your guitar, the battery is

found in a battery compartment or within the

control cavity.

The output jack also functions as a power

switch, and the power will turn on when you

insert a plug into the output jack.

Note: To prevent the battery from running

down, remove the plug from your guitar if

you will not be using it for an extended pe-

riod.

Note: To prevent your amp or other equip-

ment from being damaged when you plug

in your guitar, turn off the power of your

equipment or turn down the volume before

you make connections.

TUNING

When shipped from the factory, Ibanez gui-

tars are set up using the following tunings.

1st 2nd 3rd 4th 5th 6th 7th

6-string guitar E4 B3 G3 D3 A2 E2 ---

7-string guitar E4 B3 G3 D3 A2 E2 B1

6-string XL guitar D4 A3 F3 C3 G2 D2 ---

7-string XL guitar D4 A3 F3 C3 G2 D2 A1

PILE

Si votre guitare est équipée d’un pré-ampli ou

d’un égaliseur intégré, remplacez la pile dès

que vous remarquez une baisse du volume

ou des distorsions du son. Utilisez une pile

9V (006P). En fonction du modèle de votre

guitare, la pile se trouve dans le logement de

pile ou dans la zone de commande.

Le jack de sortie fait également fonction d’in-

terrupteur d’alimentation et l’instrument se

trouve sous tension dès que vous insérez une

prise dans le jack de sortie.

Remarque : Pour éviter que la pile ne s’use,

retirez la fiche de la guitare si vous ne vous en

servez pas pendant un certain temps.

Remarque : Pour éviter d’abîmer votre ampli

ou tout autre équipement lorsque vous bran-

chez la guitare, mettez votre équipement hors

tension ou baissez le volume avant de faire

les branchements.

ACCORD

A la sortie d’usine, les guitares Ibanez sont

accordées de la façon suivante.

1er 2nd 3ème 4ème 5ème 6ème 7ème

Guitare 6 cordes E4 B3 G3 D3 A2 E2 ---

Guitare 7 cordes E4 B3 G3 D3 A2 E2 B1

Guitare 6 cordes XL

D4 A3 F3 C3 G2 D2 ---

Guitare 7 cordes XL

D4 A3 F3 C3 G2 D2 A1

BATTERIE

Gitarren mit eingebautem Vorverstärker

oder aktiver Klangregelung haben Batteri-

en, die regelmäßig ausgetauscht werden

müssen. Ersetzen Sie diese Batterie, sobald

Sie eine Abnahme der Lautstärke oder

Klangverzerrungen bemerken.

Verwenden Sie eine 9-V-Blockbatterie, Typ

6LR61. Abhängig von Ihrem Gitarren-

modell befindet sich die Batterie entweder

in einem Batteriefach oder im Bereich des

Elektronikfachs.

Die Ausgangsbuchse dient gleichzeitig als

Ein/Ausschalter. Das Instrument wird mit

Strom versorgt, sobald ein Kabel in die

Buchse gesteckt wird.

Hinweis: Ziehen Sie das Kabel aus der

Buchse, wenn Sie längere Zeit nicht spielen

wollen. Auf diese Weise schonen sie die

Batterie.

Hinweis: Schalten Sie vor dem Einstecken

der Gitarre Ihren Verstärker oder anderes

Equipment aus oder drehen Sie die Laut-

stärke herunter, um Schäden zu vermeiden.

STIMMUNG DER GITARRE

Ibanez-Gitarren werden werkseitig mit fol-

gender Stimmung ausgeliefert:

1ste 2te 3te 4te 5te 6te 7te

6-saitige Gitarre E4 B3 G3 D3 A2 E2 ---

7- saitige Gitarre E4 B3 G3 D3 A2 E2 B1

6- saitige XL-Gitarre

D4 A3 F3 C3 G2 D2 ---

7- saitige XL-Gitarre

D4 A3 F3 C3 G2 D2 A1

Manual de mantenimiento /

Manuale di manutenzione

メンテナンスマニュアル

BATERÍA

Si su guitarra tiene un preamplificador incorpo-

rado o un ecualizador y precisa una batería, de-

beráreemplazar la batería cuando detecte que

el volumen ha diminuido o que el sonido está

distorsionado. Utilice una batería de 9V (006P).

Dependiendo del modelo de su guitarra, la bate-

ría se ubicaráen un compartimiento para bate-

rías o en la cavidad de control.

La toma de salida también funciona como un

interruptor de alimentación y se encenderácuan-

do introduzca una clavija en la toma de salida.

Nota: Para evitar que se agote la batería, extrai-

ga la clavija de la guitarra si no la va a utilizar

durante un periodo prolongado de tiempo.

Nota: Para evitar que se dañe su amplificador u

otro equipo al enchufar la guitarra, desconecte

la alimentación del equipo o desactive el volu-

men antes de realizar las conexiones.

AFINACIÓN

Cuando se envía de fábrica, las guitarras Ibanez

se ajustan mediante las siguientes afinaciones.

1ª2ª3ª4ª5ª6ª7ª

Guitarra de 6 cuerdas

E4 B3 G3 D3 A2 E2 ---

Guitarra de 7 cuerdas

E4 B3 G3 D3 A2 E2 B1

Guitarra XL de 6 cuerdas

D4 A3 F3 C3 G2 D2 ---

Guitarra XL de 7 cuerdas

D4 A3 F3 C3 G2 D2 A1

BATTERIA

Se la chitarra èdotata di un preamplificatore

incorporato o di un equalizzatore e richiede

una batteria, occorre sostituire la batteria qua-

lora si noti una riduzione del volume o un suo-

no distorto. Utilizzare una batteria da 9 V

(006P). In funzione del modello della chitar-

ra, la batteria èsituata nel vano batteria o

nella cavitàdi controllo.

Il jack di uscita inoltre funge da interruttore di

alimentazione e l’alimentazione viene inseri-

ta all’inserire la spina nella presa di uscita.

Nota: per impedire che la batteria si scarichi,

rimuovere la spina dalla chitarra se la chitar-

ra non saràutilizzata per un lungo periodo.

Nota: per impedire che l’amplificatore o altre

apparecchiature vengano danneggiati all’in-

serimento del jack nella chitarra, disinserire

l’alimentazione di tali apparecchiature o ab-

bassare il volume prima di eseguire i collega-

menti.

ACCORDATURA

Le chitarre Ibanez vengono impostate in fab-

brica sulle seguenti accordature.

1º2º3º4º5º6º7º

chitarra a 6 corde MI4 SI3

SOL3

RE3 LA2 MI2 ---

chitarra a 7 corde MI4 SI3

SOL3

RE3 LA2 MI2 SI1

chitarra XL a 6 corde

RE4 LA3 FA3

DO3

SOL2

RE2

---

chitarra XL a 7 corde

RE4 LA3 FA3

DO3

SOL2

RE2

LA1

バッテリー

プリアンプやイコライザーなどを搭載し、バッテ

リーを必要とするギターは、音量が小さくなる、

音が歪むなど機能が低下した場合にバッテリー交

換が必要です。交換するバッテリーには 006P

(9V)をご使用ください。機種によって異なります

が、バッテリーはバッテリーボックス、またはコ

ントロールキャビティー内部に収納されていま

す。

出力ジャックが電源スイッチを兼ねており、出力

ジャックにプラグを差し込むことで電源がオンに

なります。

ご注意：バッテリーの消耗を防ぐために、長時間

ご使用にならないときは、ギターからプラグを抜

いて保管してください。

ご注意：プラグを差し込んだときにアンプなどの

機器にダメージを与えるのを防ぐために、接続す

る機器の電源は切った状態、またはボリュームを

絞った状態で接続してください。

チューニング

アイバニーズ・ギターは出荷時に下記のチューニ

ングで各部の調整を行っています。

1st 2nd 3rd 4th 5th 6th 7th

6-strings guitar E4 B3 G3 D3 A2 E2 ---

7-strings guitar E4 B3 G3 D3 A2 E2 B1

6-strings XL guitar

D4 A3 F3 C3 G2 D2 ---

7-strings XL guitar

D4 A3 F3 C3 G2 D2 A1

Maintenance Manual / Wartungs- und Pflegehinweise / Manuel d’entretien

CLEANING

After playing, you should wipe off sweat and

oils from metal parts such as the underside

of the strings, the frets, and bridge saddles

and nut. This will help prevent rust.

To clean off dirt that has adhered to the fin-

ished surface of the body or neck, do not

use volatile or abrasive cleaning com-

pounds. Stubborn dirt should be gently

wiped off using a musical instrument clean-

ing cloth with polish formulated specifically

for musical instruments.

To clean off dirt that has adhered to an oil

finished body or neck, use a pencil eraser,

fine sandpaper of #1000 or finer grade, or

#0000 steel wool. You can prevent drying

by polishing once or twice a year with a col-

orless furniture finish oil or gun oil applied

to #0000 steel wool or cloth. This will pre-

vent drying.

Fingerboards to which no finish is applied

should be carefully wiped with a cloth to

which a small amount of fingerboard oil or

good-quality lemon oil has been applied,

wiping carefully to the edge of the fret.

If the frets become rusted or dull-looking,

protect the fingerboard with masking tape

and polish the frets with #0000 steel wool.

You can also polish the frets with a smooth

rounded metal object such as the tip of a

guitar cable to make them smoother.

Dirt or dust that adheres to metal parts may

adversely affect their function, so wipe off

such dirt with a soft cloth moistened with a

small amount of oil.

Fig.11

NETTOYAGE

Après avoir joué, il est conseilléd’essuyer toute

trace de transpiration ou de graisse des par-

ties métalliques telles que le dessous des cor-

des, les frettes, les sillets de chevalet et les

écrous. Vous préviendrez ainsi la formation

de rouille.

N’utilisez jamais de produits abrasifs ou vola-

tils pour nettoyer la poussière qui s’est incrus-

tée sur les parties vernies telles que la caisse

ou le manche. Les traces de poussière persis-

tantes doivent être essuyées délicatement à

l’aide d’un chiffon et d’un produit spéciale-

ment conçus pour les instruments de musi-

que.

Pour nettoyer la poussière collée sur une caisse

ou un manche dont la finition est huilée, utili-

sez un pinceau gomme, du papier de verre #

1000 ou plus fin ou de la laine d’acier # 0000.

Afin de prévenir le dessèchement, lustrez les

une ou deux fois par an àl’aide d’une cire

d’ameublement appliquée avec un chiffon

doux ou de la laine d’acier # 0000. Cela évi-

tera que la surface de finition ne se dessèche.

Les touches sur lesquelles ne sont appliquées

aucun produit de finition doivent être essuyées

délicatement àl’aide d’un chiffon imbibéd’un

produit spécial pour touche ou une huile es-

sentielle de citron de très haute qualité, en

étant très délicat avec les frettes.

Si les frettes ont un aspect rouilléou terne,

protéger les touches avec du ruban protec-

teur et lustrez les frettes avec de la laine d’acier

# 0000. Vous pouvez également lustrer les

frettes avec un objet métallique lisse et arrondi

tel que le bout d’un câble de guitare pour les

rendre plus lisses.

La poussière ou la rouille présentent sur les

parties métalliques de l’instrument risquent de

nuire àson fonctionnement, c’est pourquoi il

est recommandéde les nettoyer délicatement

avec un chiffon doux imbibéd’un peu d’huile.

REINIGUNG

Um Korossion zu vermeiden, sollten Sie

nach dem Spielen Schweißvon den Metall-

teilen sowie den Unterseiten der Saiten, den

Bünden, Stegen und der Einstellschraube

wischen.

Verwenden Sie für den lackierten Korpus

keine Reinigungsmittel, die Alkohol, Ben-

zin oder Scheuermittel enthalten. Hartnäk-

kiger Schmutz sollte mit Poliermitteln und

weichen Tüchern entfernt werden, die aus-

drücklich für Mu-sikinstrumente geeignet

sind.

Um Schmutz von einer Gitarre mit geöltem

Korpus oder Hals zu entfernen, können Sie

einen Radiergummi, feines Schmirgelpapier

(#1000 oder feiner) oder Stahlwolle (0000)

verwenden. Einem Austrocknen des Hol-

zes können Sie vorbeugen, indem Sie ein-

bis zweimal im Jahr die Gitarre mit farblo-

ser Möbelpolitur oder Waffenöl mit Hilfe

eines Tuches oder obengenannter Stahl-

wolle einreiben.

Unbehandelte Griffbretter sollten sorgfältig

mit einem Tuch abgerieben werden, auf das

eine kleine Menge Griffbrettöl oder

Zitronenöl guter Qualität gegeben wurde.

Das Pflegemittel sollte dabei bis an den

Rand der Bünde aufgetragen werden.

Wenn die Bünde unansehnlich sind, matt

oder stumpf aussehen, können sie mit sehr

feiner Stahlwolle (#0000) poliert werden,

nachdem das Griffbrett mit Klebeband ab-

gedeckt wurde. Um sie zu polieren, können

die Bünde auch mit einem glatten, runden

Stück Metall wie der Spitze eines Gitarren-

kabels behandelt werden.

An Metallteilen klebender Schmutz und

Staub verschlechtert deren Funktion. Aus

diesem Grund sollten Sie solche Verschmut-

zungen mit einem weichen, ölgetränkten

Tuch entfernen.

Manual de mantenimiento /

Manuale di manutenzione

メンテナンスマニュアル

LIMPIEZA

Después de usar el instrumento, deberálimpiar

la transpiración y la grasilla de las piezas metá-

licas asícomo la parte inferior de las cuerdas,

los trastes y las tuercas y cejuelas del puente.

Con ello evitarála oxidación.

Para eliminar la suciedad adherida a la superfi-

cie de acabado del cuerpo o el mástil, no utilice

compuestos de limpieza volátiles o abrasivos.

Las partes muy sucias deben limpiarse median-

te un paño de limpieza de instrumentos musica-

les con un pulimento especial para instrumen-

tos musicales.

Para eliminar la suciedad adherida al mástil o al

cuerpo con acabado en aceite, utilice una goma

de borrar, un papel de lija fino del Nº1000 o

más fino o lana de acero del Nº0000. Puede

evitar la sequedad puliendo una o dos veces al

año mediante un aceite para acabados de mue-

bles incoloro o grasa lubricante aplicado en lana

de acero del Nº0000 o un paño. Con esto se

evitarála sequedad.

Los diapasones que no tienen acabado deben ser

limpiados cuidadosamente con un paño en el que

se haya aplicado una pequeña cantidad de acei-

te para diapasones o un aceite de limón de gran

calidad, limpiando cuidadosamente el borde del

traste.

Si se oxidan los trastes o tienen un aspecto apa-

gado, proteja el diapasón con cinta protectora y

pula los trastes con lana de acero del Nº0000.

También puede pulir los trastes con un objeto

metálico redondeado suavemente como por

ejemplo la punta de un cable de guitarra para

que queden más suaves.

La suciedad o el polvo adheridos a las piezas

metálicas pueden afectar negativamente a su

función, por lo que deberálimpiarlas con un

paño suave mojado con una pequeña cantidad

de aceite.

PULIZIA

Dopo aver suonato, eliminare il sudore e le

tracce di olio dalle parti metalliche della chi-

tarra (ad esempio la piastra sottostante alle

corde, i tasti, le sellette e i dadi). In tal modo

si previene la ruggine.

Per eliminare lo sporco dalla superficie di un

corpo o di un manico con finitura laccata, non

utilizzare detergenti abrasivi o volatili. Lo spor-

co persistente deve essere rimosso delicata-

mente con un panno per la pulizia di stru-

menti musicali imbevuto di lucidante specifico

per strumenti musicali.

Per eliminare lo sporco dalla superficie di un

corpo o di un manico con finitura ad olio,

utilizzare una gomma da cancellare, carta

vetrata fine a partire dal n. 1000 o lana di

acciaio n. 0000. Per far sìche la finitura non

si asciughi troppo, lucidare una o due volte

all’anno con olio incolore per mobili o con

olio per armi da fuoco applicato su lana di

acciaio n. 0000 o su di un panno. Ciòprevie-

ne l’asciugamento.

Le tastiere prive di finitura devono essere pu-

lite con cautela con un panno imbevuto con

una piccola quantitàdi olio per tastiera o di

olio al limone di ottima qualità, pulendo con

cautela il bordo del tasto.

Se i tasti si arrugginiscono o perdono colore,

proteggere la tastiera con nastro adesivo e

pulire i tasti con lana di acciaio n. 0000. I

tasti possono essere puliti anche con un og-

getto metallico liscio arrotondato (ad es. la

punta di un cavo per chitarra) al fine di ren-

derli piùlisci.

Lo sporco e la polvere che aderisce alle parti

metalliche ne condiziona il funzionamento, per

cui eliminare lo sporco con un panno morbi-

do imbevuto di una piccola quantitàdi olio.

お手入れ

演奏後は錆を防ぐため、弦の裏側やフレット、ブ

リッジサドルやナットなどの金属部品に付着した

汗や脂を拭き取ってください。

ボディー、ネックの塗装面に付いた汚れを落とす

際には揮発性の薬品や研磨剤の使用は避けてくだ

さい。強力な汚れは、楽器専用のポリッシュを染

み込ませた楽器用クロスで丁寧に拭き取ってくだ

さい。

オイル仕上げのボディー、ネックの汚れを落とす

際には、消しゴムや #1000 以上の目の細かいサ

ンドペーパー、#0000 のスチールウールなどを

使用してください。年に１〜２回は、家具用など

の無色の仕上げオイルやガンオイルを #0000 の

スチールウールや布に染み込ませて拭き上げると

乾燥を防止することができます。

また、塗装が施されていない指板面は、指板用オ

イルや良質のレモンオイルなどを少量含ませた布

で、フレットの際まで丁寧に拭いてください。

フレットの錆やくもりは指板面をマスキングテー

プなどで保護した上で、#0000 のスチールウー

ルで磨いてください。さらにギターケーブルのプ

ラグ先端など、丸く滑らかな金属で磨くと、より

滑らかになります。

金属部品類に付着したほこりなどの汚れは機能に

障害を与える可能性が有りますので、軽く油を染

み込ませた柔らかい布で落としてください。

Adjustment Manual / Einstellungsanleitung / Réglage manuel

EDGE-PRO TREMOLO

Tremolo arm

The tremolo arm uses a snap-in/snap-out

design that can be easily attached or re-

moved (Fig.12). To attach the arm, push it

firmly into the arm socket until both of the

white Teflon washers are completely hidden

(Figures 13 and 14). The firmness of the

arm attachment can be adjusted by increas-

ing or decreasing the number of Teflon

washers. Remove a washer by pressing

open the slit, or add a new washer by push-

ing it diagonally into the slit making sure to

observe the correct orientation of the washer

(Fig.15).

* If the arm is no longer held firmly in place

after prolonged use, replace the old Teflon

washers with new ones.

Note: The arm may be damaged if it is in-

completely inserted into the arm socket.

Fine tuning

Even after locking the locking nut, you can

use the fine tuners (Fig.16) to make fine

adjustments to the tuning of each string.

You should adjust all of the fine tuners to

the center of their adjustable range before

you lock the locking nut.

Adjusting the action

To adjust the entire tremolo unit up or down,

use an Allen wrench to turn the stud bolt

(Fig.17 A) located at the left and right of the

tremolo unit. (This cannot be adjusted for

each individual string.)

Fig.12 Fig.13 Fig.14

VIBRATO EDGE-PRO

Tige de vibrato

La tige de vibrato est conçue pour s’attacher

et se retirer facilement (Fig. 12). Pour la fixer ,

enfoncez-la fermement dans la douille jusqu’à

ce que les rondelles de Teflon blanches soient

complètement cachées (Figures 13 et 14). La

tige sera fixée plus ou moins fermement en

fonction du nombre de rondelles Teflon que

vous mettez. Retirez une rondelle en exerçant

une pression dessus de façon àl’ouvrir ou

ajoutez une nouvelle rondelle en l’appuyant

fortement contre la tige en prenant garde de

bien diriger l’ouverture de la rondelle vers la

tige (Fig. 15).

* Si vous sentez après un certain temps d’uti-

lisation que la tige n’est plus fixée aussi soli-

dement, remplacez les rondelles de Teflon

usagées par de nouvelles.

Remarque : La tige risque de s’abîmer si vous

ne l’enfoncez pas complètement dans la

douille.

Accord de précision

Même après que vous ayez fixéles écrous de

blocage, vous pouvez procéder àdes accords

de précision (Fig. 16) pour chaque corde.

Il est recommandéde régler grossièrement les

accordeurs de précision avant de bloquer les

écrous.

Réglage de la hauteur

Pour régler toute l’unitédu vibrato vers le haut

ou vers le bas, dévissez les vis situées de part

et d’autre de l’unitéde vibrato àl’aide d’une

cléAllen (Fig. 17 A). (Ce réglage ne peut pas

être fait individuellement pour chaque corde.)

EDGE-PRO TREMOLO

Tremolostab

Der Tremolobügel kann über einen

Schnappmechanismus leicht angebracht

und entfernt werden (Abbildung 12). Drük-

ken Sie den Stab fest in seinen Sockel, bis

beide Teflonringe vollständig verdeckt sind

(Abbildungen 13 und 14). Die Haltekraft des

Tremolobügels kann durch Hinzufügen

oder Wegnehmen von Teflonringen verän-

dert werden. Entfernen Sie einen Ring

durch Weiten seines Schlitzes oder fügen Sie

einen weiteren hinzu, indem Sie ihn schräg

am Stab ansetzen und dann richtig herum

aufdrücken (Abbildung 15).

* Ersetzen Sie die Teflonringe durch neue,

wenn der Bügel nach längerem Gebrauch

nicht mehr ausreichend fest im Sockel

sitzt.

Hinweis: Der Tremolobügel kann beschä-

digt werden, wenn er nicht vollständig im

Sockel sitzt.

Feinstimmung

Über die Feinstimmschrauben (Abbildung

16) können die einzelnen Saiten auch nach

dem Feststellen der Sicherungsschrauben

am Sattel gestimmt werden.

Vor dem Feststellen der Sicherungsschraube

sollten die Feinstimmschrauben in die Mit-

te ihres Drehweges gestellt werden.

Einstellung des Saitenspielraumes

Verwenden Sie einen Imbusschlüssel, um

die Schraubbolzen links und rechts an der

Tremoloeinheit (Abbildung 17A) zu drehen

und die gesamte Tremoloeinheit auf oder

ab zu bewegen. (Eine Veränderung des

Spielraumes einzelner Saiten ist hierdurch

nicht möglich.)

Manual de ajustes /

Manuale di regolazione

調整マニュアル

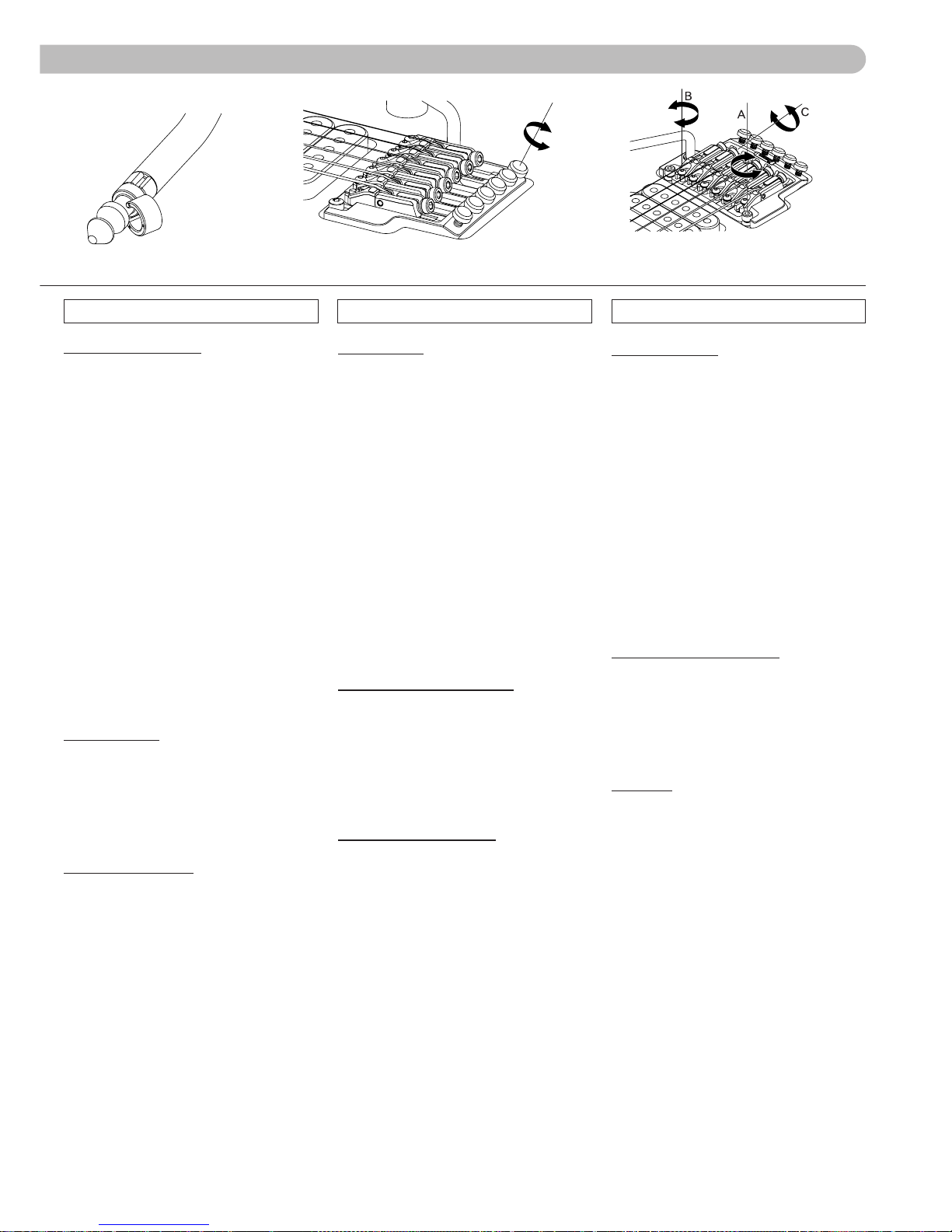

Fig.15 Fig.16 Fig.17

TRÉMOLO EDGE-PRO

Palanca del trémolo

La palanca del trémolo utiliza un diseño de fácil

sustitución “snap-in/snap-out”el cual permite

colocar o extraer de forma sencilla la palanca

del trémolo (Fig.12). Para colocar la palanca,

presiónela firmemente en el receptáculo de la

palanca hasta que las dos arandelas blancas

Teflón estén completamente ocultas (Figuras 13

y 14). Es posible ajustar la firmeza de la coloca-

ción de la palanca aumentando o disminuyendo

el número de arandelas Teflón. Extraiga una

arandela presionando para abrir la ranura o aña-

da una nueva arandela tirando de ella

diagonalmente en la ranura y asegurándose de

que la orientación de la arandela sea la correcta

(Fig.15).

* Si la palanca no estáfirmemente sujeta en su

lugar después de un uso prolongado, reempla-

ce las arandelas Teflón antiguas por unas nue-

vas.

Nota: Puede dañar la palanca si no estácomple-

tamente insertada en el receptáculo.

Afinación fina

Incluso después de cerrar la tuerca de bloqueo,

puede utilizar los afinadores finos (Fig.16) para

realizar los ajustes finos en cada cuerda.

Debe ajustar todos los afinadores finos en el

centro de su rango de ajuste antes de bloquear

la tuerca de bloqueo.

Ajuste de la acción

Para ajustar toda la unidad del trémolo arriba o

abajo, utilice una llave Allen para girar el perno

(Fig.17 A) situado a la izquierda y derecha de la

unidad del trémolo. (No puede ser ajustado para

cada cuerda de forma individual).

PONTE TREMOLO EDGE-PRO

Leva tremolo

La leva tremolo èdel tipo a scatto, per cui può

essere montata e rimossa con facilità(fig. 12).

Per fissare la leva, spingerla saldamente nella

sede-leva fino a quando le due rondelle bian-

che in Teflon non risultano nascoste comple-

tamente (figg. 13 e 14). Il gioco della leva

nella sede puòessere regolato, èsufficiente

aumentare o diminuire il numero delle ron-

delle Teflon. Per rimuovere una rondella,

estrarla dalla scanalatura; per aggiungere una

rondella, invece, spingerla diagonalmente

nella scanalatura: badare alla giusta disposi-

zione della rondella (fig. 15).

* Se dopo un uso prolungato la leva non è

piùfissata in modo saldo, sostituire le ron-

delle Teflon vecchie con rondelle nuove.

Nota: la leva puòdanneggiarsi se èinserita

in modo incompleto nell’apposita sede-leva.

Accordatura di precisione

Dopo aver bloccato il bloccacorde alla palet-

ta, utilizzare gli accordatori di precisione (Fig.

16) per eseguire le regolazioni di precisione

dell’accordatura di ogni corda.

Regolare tutti gli accordatori al centro del ri-

spettivo campo regolabile prima di bloccare

il dado di bloccaggio.

Regolazione dell’action

Per regolare l’intera unitàponte tremolo (di-

scendente e ascendente), utilizzare una chia-

ve a brugola per girare il pilone (fig.17 A)

situato sul lato destro e sul lato sinistro del-

l’unitàtremolo. (Questo non puòessere rego-

lato per ogni singola corda.)

EDGE-PRO トレモロ

トレモロアーム

トレモロアームは、簡単に着脱が行えるスナップ

イン、スナップアウト方式を採用しています。

(Fig.12)取り付けるときは、白いテフロン・ワッ

シャが２つとも完全に隠れるまで(Fig.13,

Fig.14)、確実にアーム・ソケットに押し込んで下

さい。アーム取り付けの固さはテフロン・ワッ

シャの数を加減して調整します。ワッシャはス

リット部を押し開きながら取り外し、新しいワッ

シャは上下方向に気を付けてスリット部から斜め

に押し込んで取り付けます。(Fig.15)

＊長期間の使用によってアームが十分に固定で

きなくなった場合は、新しいテフロン・ワッ

シャと交換して下さい。

ご注意：アーム・ソケットへの挿入が不完全な場

合、アームが破損する可能性がありますのでご注

意ください。

ファイン・チューニング

ロッキング・ナットをロックした後でもファイ

ン・チューナー(Fig.16)によって各弦ごとに

チューニングの微調整が行えます。

ロッキング・ナットをロックする前に、あらかじ

めすべてのファイン・チューナーを可動範囲の中

央付近に調整しておくことがポイントです。

弦高調整

トレモロ本体左右のスタッドボルト(Fig.17A)を

六角レンチで回して、トレモロ全体の高さを上下

に調整します。(各弦ごとの調整は行えません。)

Adjustment Manual / Einstellungsanleitung / Réglage manuel

Adjusting the intonation

Before you adjust the intonation, use a 3

mm Allen wrench to loosen the pressure pad

screws (Fig.18) of the locking nut so that

the strings are released. Use a 2 mm Allen

wrench to loosen the saddle lock screws

(Fig.17 B) of each saddle, and move the

saddle. Firmly tighten the saddle lock

screws, tune the guitar, and then check the

intonation. Repeat these adjustments until

the intonation is correct, and then tighten

the pressure pad screws of the locking nut.

• You may install each saddle lock screw in

either the forward or rear position, depend-

ing on the position of the saddle.

• The unit is designed so that the fine tun-

ing screw will not operate if the position of

the saddle extends beyond the front edge

of the base plate.

Note: When loosening the saddle lock

screws, you must loosen the strings suffi-

ciently before making adjustments.

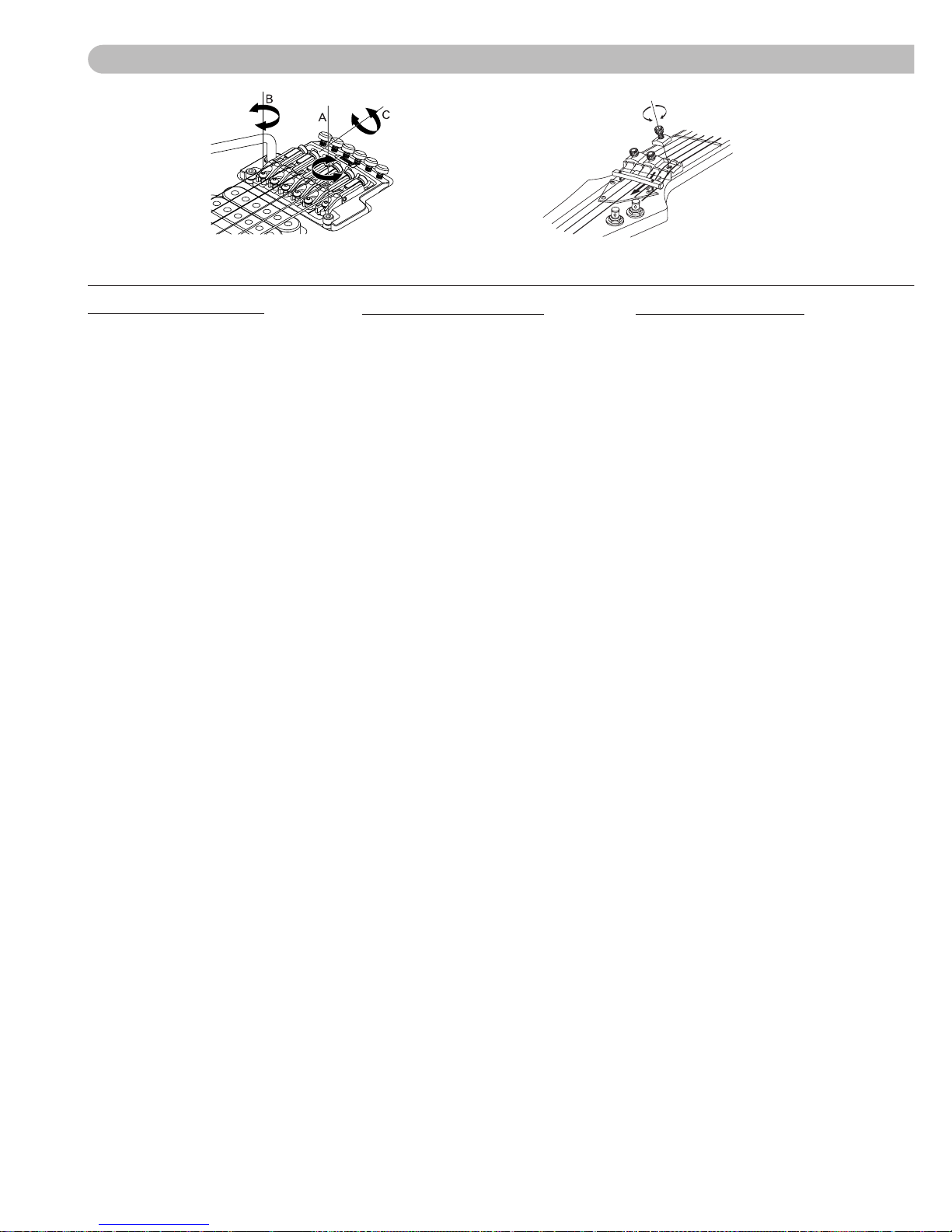

Fig.17 Fig.18

Réglage de l’intonation

Avant de régler l’intonation, desserrez les vis

de protection de l’écrou de blocage àl’aide

d’une cléAllen de 3 mm (Fig. 18) pour déten-

dre un peu les cordes.

Desserrez les vis de blocage du sillet àl’aide

d’une cléAllen de 2 mm (Fig. 17 B) pour cha-

que sillet puis déplacez le sillet. Serrez ferme-

ment les vis de blocage, accordez la guitare

et vérifiez l’intonation. Renouvelez ces opé-

rations jusqu’à ce que vous obteniez une in-

tonation correcte, puis serrez les protections

de vis de l’écrou de blocage.

•Vous pouvez placer la vis de blocage du

pontet soit en position avant, soit en posi-

tion arrière, en fonction de la position du

pontet.

•L’unitéest conçue de telle sorte que la vis

d’accord de précision ne fonctionne pas si

le pontet déborde de la partie avant du sup-

port principal.

Remarque : Lorsque vous desserrez les vis de

blocage du pontet, vous devez détendre les

cordes suffisamment avant de procéder aux

réglages.

Einstellung der Intonation

Lösen Sie vor der Einstellung der Intonati-

on mit einem 3-mm-Imbus-Schlüssel die

Schrauben der Druckplättchen (Abbildung

18), um die Saiten zu lösen. Lösen Sie dann

mit einem 2-mm-Imbus-Schlüssel die

Sicherungsschrauben (Abbildung 17 B) des

Sattels, um diesen zu bewegen. Nach Justie-

rung des Sattels müssen Sie diesen wieder

gut festschrauben, die Gitarre stimmen und

die Intonation prüfen. Wiederholen Sie die-

se Einstellungen bis die Intonation in Ord-

nung ist, und drehen dann Sie die Schrau-

ben der Druckplättchen fest.

•Jede der Sattelsicherungsschrauben kann

entweder nach vorne oder hinten weisend

angebracht werden, abhängig von der

Lage des Sattels.

•Die Einrichtung ist so konstruiert, dass die

Feinstimmungsschrauben nicht wirksam

sind, wenn der Sattel über den Rand der

Grundplatte hinaus ragt.

Hinweis: Bevor Sie Einstellungen durch

Lösen der Sattelsicherungsschrauben vor-

nehmen, müssen die Saiten deutlich ent-

spannt werden.
