IBEA EURO 1 User manual

I
GB
MANUAL DE INSTRUCCIONES
NAVODILO ZA UPORABO
SLO
MOD. (24) L / B - EURO 2
MOD. (25) L / B - EURO 1 / 2
MOD. (28) L / B / MUL - EURO 2
MOD. (29) L / B / MUL - EURO 1 / 2
MANUALE D’ISTRUZIONE
F
OWNER’S MANUAL
MANUEL D’INSTRUCTION
GEBRAUCHSANWEISUNG
PMANUAL DE INSTRUÇÕES
BRUKSANVISNING
D
S
E
NL
INSTRUKCJA OBSŁUGI
PL
INSTRUCTIEHANDLEIDING

2

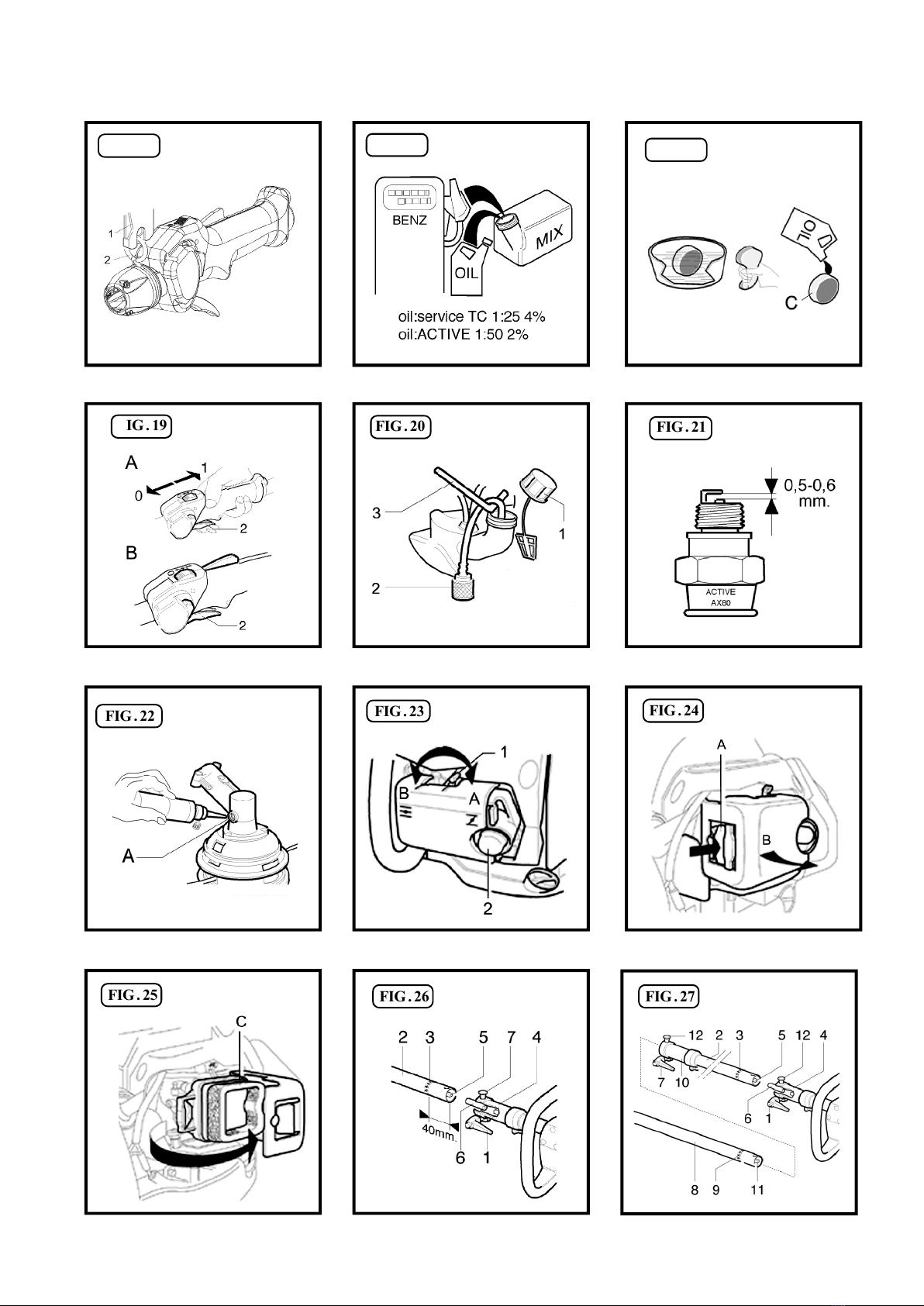

FIG . 8 FIG . 9 FIG . 10
FIG . 13 FIG . 14 FIG . 15

3
FIG . 16 FIG . 17 FIG . 18
FIG . 19 FIG . 20 FIG . 21
FIG . 22 FIG . 23 FIG . 24
FIG . 25 FIG . 26 FIG . 27

Caro cliente, la ringraziamo vivamente per aver scelto un prodotto di qualità della ditta IBEA.
Per un corretto impiego del decespugliatore e per evitare incidenti, non iniziate il lavoro senza aver letto questo manuale con
attenzione. Troverete su questo manuale le spiegazioni di funzionamento dei vari componenti e le istruzioni per i necessari
controlli e per la manutenzione.
N.B. : La casa produttrice si riserva la possibilità di apportare eventuali modifiche in qualsiasi momento e senza preavviso.
(INDICE PAG . 6)
INTRODUZIONE
F
GB INTRODUCTION
Dear customer, thank you very much for having chosen a quality product of the company IBEA.
For proper use of brush-saws and to avoid accidents, do not start work without having read the manual carefully. You’ll find this
guide on the explanations of operation of various components and instructions for the necessary inspections and maintenance.
N.B. : The manufacturer reserves the right to make changes at any time without notice.
(CONTENTS PAG . 13)
Cher client, je vous remercie beaucoup d’avoir choisi un produit de qualité de la société IBEA.
Pour un bon usage de la brosse-scies et pour éviter les accidents, il ne faut pas commencer à travailler sans avoir lu le manuel
attentivement. Vous trouverez ce guide sur les explications du fonctionnement de divers composants et des instructions pour les
inspections nécessaires et de l’entretien.
N.B. : Le fabricant se réserve le droit d’apporter des changements à tout moment sans préavis.
(INDEX PAG . 20)
INTRODUCTION
EINTRODUCCIÓN
Estimado cliente, muchas gracias por haber elegido un producto de calidad de la empresa IBEA.
Para un buen uso de la brocha-y las sierras para evitar accidentes, no debemos empezar a trabajar sin haber leído el manual
cuidadosamente. Va a encontrar esta guía en las explicaciones de cómo los diversos componentes y las instrucciones para el
mantenimiento y las inspecciones necesarias.
N.B : El fabricante se reserva el derecho a realizar cambios en cualquier momento sin previo aviso.
(ÍNDICE. PAG. 27)
D
Geehrter Kunde, wir danken Ihnen, dass Sie ein Qualitätsprodukt der Firma IBEA gewählt haben.
Zur korrekten Verwendung der Heckenschere und zur Vermeidung von Unfällen muss vor dem Beginn der Arbeiten diese
Gebrauchsanweisung aufmerksam durchgelesen werden. In dieser Gebrauchsanweisung finden Sie die Erklärungen für den
Betrieb der verschiedenen Bauteile und die Anweisungen für die erforderlichen Kontrollen und Wartungsarbeiten.
N.B. : Der Hersteller behält sich das Rech vor, jederzeit und ohne Vorankündigungen irgendwelche Änderungen vorzunehmen.
(INHALTSVERZEICHNIS S. 34)
EINLEITUNG
I

SLO UVOD
Spoštovani kupec, zahvaljujemo se vam za nakup kakovostnega izdelka IBEA.
Za pravilno uporabo motorna kosa in za preprecevanje nesrec ne zacnite z delom ne da bi natancno prebrali ta navodila. V teh
navodilih je obrazložitev delovanja sestavnih delov in navodila za potrebne preglede in vzdrževanje.
N.B. : Podjetje si pridrži pravico glede možnih sprememb navodil kadarkoli in brez predhodnega obvestila.
(VSEBINA PAG . 41)
Prezado cliente, agradecemos-lhe por ter escolhido um produto de qualidade da empresa IBEA.
Para uma utilização correcta da máquina corta-mato e para evitar acidente, não começe o trabalho se ter lido este manual com
atenção. Encontrará neste manual as explicações de funcionamento dos vários componentes e as instruções para os controlos
necessários e para a manutenção.
OBS : A casa produtora reserva-se a possibilidade de efetuar eventuais alterações em qualquer momento e sem aviso prévio.
(ÍNDICE PÁG . 47)
INTRODUÇÃO
P
Beste cliënt, we danken u dat u voor een IBEA kwaliteitsproduct gekozen heeft.
Vang de werkzaamheden nooit aan voordat u deze handleiding aandachtig doorgelezen heeft om een correcte gebruik van de
bosmaaier mogelijk te maken en ongevallen te vermijden. Deze handleiding bevat informatie betreffende de functionering van de
verschillende componenten en aanwijzingen voor de noodzakelijke controles en onderhoudswerkzaamheden.
N.B. : De producent behoudt zich het recht om zonder mededeling op elk gewenst moment wijzigingen door te voeren.
(INHOUDSOPGAVE PAG . 54)
INLEIDING
NL
S
Bäste Kund, tack för att Du har valt en kvalitetsprodukt från företaget IBEA.
För att kunna använda busktrimmern på ett korrekt sätt och förhindra olyckor är det viktigt att den inte tas i bruk förrän du
noggrant har läst igenom denna handbok. I handboken finns förklaringar till de olika komponenternas funktioner och
instruktionerna för de nödvändiga kontrollerna och för underhållet.
OBS! Tillverkaren förbehåller sig rätten att göra ändringar på produkten utan att från gång till gång anpassa innehållet i
handboken.
(INNEHÅLLSFÖRTECKNING SIDA. 61)
INLEDNING
PL WPROWADZENIE
Drogi użytkowniku, dziękujemy bardzo za wybranie jakościowego produktu firmy IBEA.
Dla właściwego użytkowania kosy spalinowej oraz aby uniknąć wypadków, nie zaczynaj pracy bez przeczytania niniejszej
instrukcji obsługi. Znajdziesz tutaj objaśnienia wszelkich czynności oraz instruktaże związane z prawidłową obsługą,
przeglądami i użytkowaniem urządzenia.
P. S. : Producent rezerwuje sobie prawo, do zmian w każdej chwili bez uprzedzenia !
(Treść strona 68)

IITALIANO
6
INDICE
1. Spiegazione simboli............................................................................................................................................................................Pag. 6
2. Per la vostra sicurezza.................................................................................................................................................................................6
3. Descrizione delle parti.................................................................................................................................................................................7
4. Dati tecnici e Dichiarazione di conformità................................................................................................................................................8
5. Assemblaggio...............................................................................................................................................................................................9
6. Norme d’uso...............................................................................................................................................................................................10
7. Preparazione all’uso...................................................................................................................................................................................10
8. Manutenzione periodica............................................................................................................................................................................11
9. Rimesaggio..................................................................................................................................................................................................11
10. Certificato di garanzia..............................................................................................................................................................................12

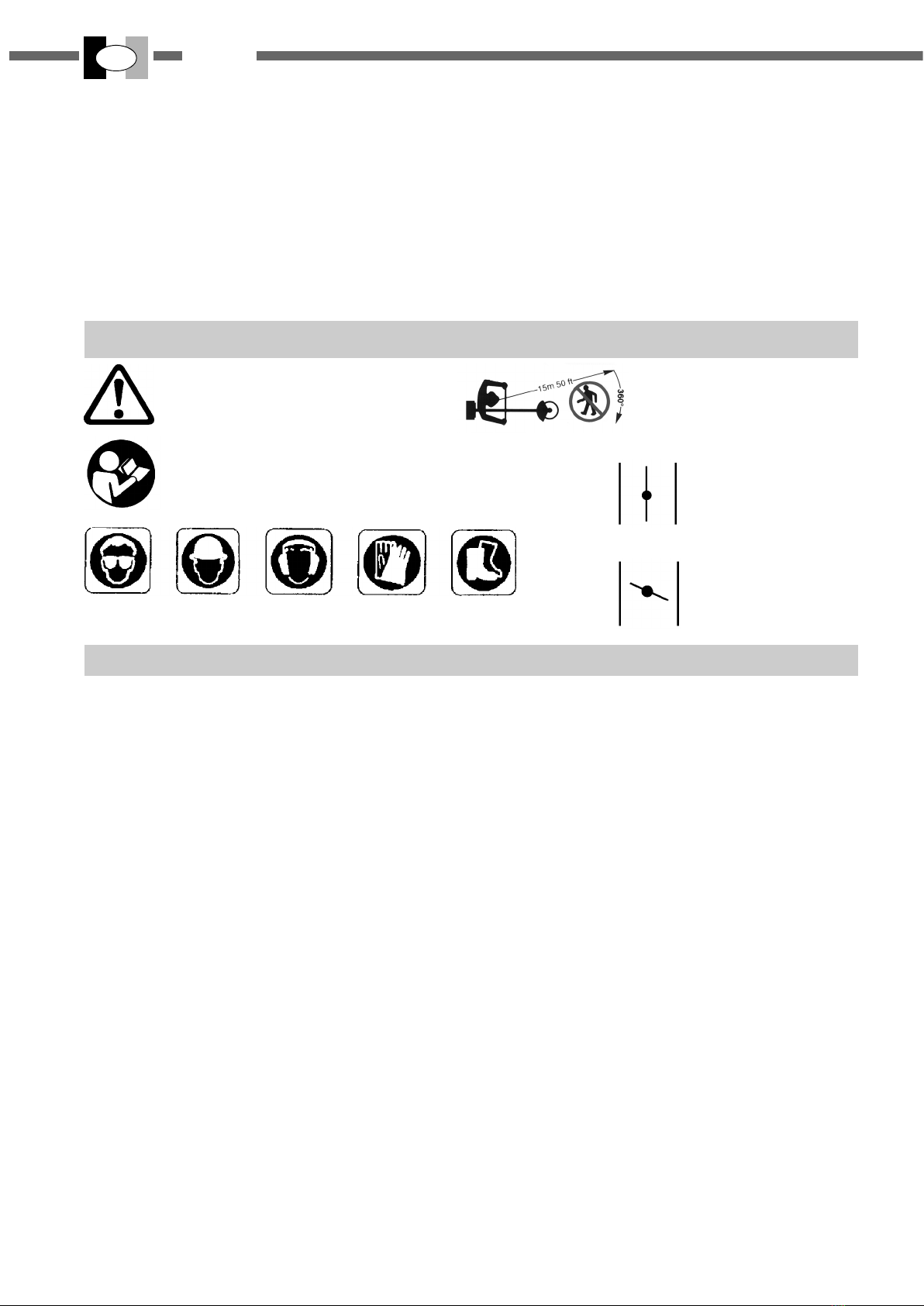

1. SPIEGAZIONE SIMBOLI
Avvertenza, pericolo ed attenzione.
Leggere il manuale di uso e manutenzione
prima di utilizzare questa macchina.
Indossare dispositivi di protezione durante il funzionamento
di questa macchina.
2. PER LA VOSTRA SICUREZZA
12-Accertarsi che la protezione del disco o della testina e
gli altri dispositivi siano montati correttamente e salda-
mente.
1-Leggere attentamente queste istruzioni ed accertarsi di
comprenderle prima di far funzionare I’unità. Attenersi a
tutte le avvertenze ed alle istruzioni di sicurezza. Conser-
vare questo manuale a titolo di futuro riferimento.
2-Usare solamente ricambi originali, pezzi di ricambio pro-
dotti da altri fabbricanti potrebbero adattarsi male e cau-
sare lesioni .
3- Indossare abiti adatti ed articoli di sicurezza quali : stivali, pan-
taloni robusti, guanti, visiera o occhiali protettivi, cuffia e
casco protettivo.
4-Non indossare articoli d'abbigliamento poco aderenti o
slacciati.
5-Non permettere ad altre persone, bambini o animali di
restare nel raggio di 15 m. durante I’uso del
decespugliatore.
6-Non operare con il decespugliatore quando si è stan-
chi, malati o sotto I’effetto di alcool, droghe o farmaci.
7-Non permettere ai ragazzi di usare un decespugliatore.
8-Mantenersi ben saldi ed in equilibrio. Mantenere il di-
spositivo di taglio al di sotto dell’altezza della cintura.
9-Usare il decespugliatore solamente per compiti indicati
dal presente manuale.
10-Ispezionare la macchina prima di ogni impiego. Con-
trollare che la leva acceleratore funzioni bene. Accertarsi
che il disco sia libero di girare e non sia a contatto con
corpi estranei, che non ci siano perdite di carburante, che
i dispositivi di sicurezza non siano allentati ecc..Sostituire
le parti danneggiate.
11-Avviare il decespugliatore solo in luoghi ben ventilati, i
gas di scarico, se respirati, possono causare una asfis-
sia mortale.
copri disco montato.
14-Usare esclusivamente il filo di nylon o il disco racco-
mandato dal fabbricante, per esempio non usare in alcun
modo fili di metallo o corde rinforzate in metallo, visto che
potrebbero rompersi e formare proiettili pericolosi.
15-Con il motore in moto non fare alcuna manutenzione e
non toccare il disco.
16-Una volta spento il motore, prima di appoggiare per
terra l‘unità accertarsi che il dispositivo di taglio si sia
arrestato.
17-Arrestare il motore e lasciarlo raffreddare prima del ri-
fornimento. Riempire il serbatoio lontano da fonti di calore
e non fumare durante il rifornimento o la miscelazione del
carburante.
18-Non togliere il tappo del serbatoio con il motore in moto.
19-Asciugare il carburante eventualmente rovesciato sul-
la macchina. Spostare il decespugliatore di 3 metri dal
punto
di rifornimento prima di mettere in moto il motore.
20-Non usare carburante per operazioni di pulizia.
21-Non controllare la scintilla della candela vicino al foro
della candela.
22-Non lavorare con una marmitta danneggiata.
23-Prima dell ‘uso del decespugliatore, liberare I’area da
tosare da tutti gli oggetti: quali sassi, pezzi di vetro, filo
24-Prima di riporre in magazzino il decespugliatore, la-
sciare raffreddare il motore e svuotare il serbatoio di car-
burante.
Tenere le persone lontane
15 mt.
Farfalla aria aperta,
funzionamento
Farfalla aria chiusa,
13-Trasportare il decespugliatore a motore fermo e con il
25-Riporre il decespugliatore in modo da prevenire le le-
sioni accidentali causate da oggetti taglienti, lontano da
fonti di calore e sollevato dal suolo.
26-Non avviare il motore senza il braccio (trasmissione)
montato.

I
ITALIANO
7
27-Assicurarsi che il dispositivo di taglio sia stato instal-
lato correttamente e che sia ben stretto.
28-Sostituire la testina o il disco se apparissero incrinati,
scheggiati o danneggiati in qualsiasi modo.
29-Indossare i guanti per maneggiare o effettuare la ma-
nutenzione della lama.
30-Con il motore al minimo il disco non deve girare. In
caso contrario regolare la vite del minimo.
31-Trasportare il decespugliatore a motore fermo e con il
copri disco montato.
33-Usare sempre le lame affilate,una lama senza filo ha
mag- gior probabilità di bloccarsi e causare contraccolpi.
Sostituire i dischi che abbiano perso il filo. NON CERCA-
RE di affilarli.
34-E’ necessario arrestare il motore ed esaminare il disco
tutte le volte che si colpisce un oggetto duro.
35-Gli attrezzi da taglio oppure gli accessori usati dovran-
no essere originali IBEA oppure essere espressamente
approvati per I' applicazione al presente modello.
36-Quando viene applicato il disco per il taglio del legno,
montare la protezione disco specifica .
3. DESCRIZIONE DELLE PARTI
1. Interruttore di arresto (STOP)
2. Leva acceleratore
3. Semi acceleratore
4. Levetta farfalla aria (STARTER)
5. Serbatoio carburante
6. Tappo serbatoio carburante
7. Primer (spurgo del carburatore)
8. Impugnatura avviamento motore
9. Filtro aria
10. Impugnatura anteriore
11. Barra di protezione per l’utilizzatore
12. Attacco cinghiaggio
15. Protezione di sicurezza
17. Coppia conica
18. Testina a filo di nylon
19. Tubo di trasmissione
Solo per modelli MULTIFUNCTION:
13. Tubo di trasmissione
14. Giunto accoppiamento accessori
16. Albero di trasmissione
ACCESSORI A RICHIESTA:
A. Potatore angolato 35°
B. Tagliasiepi
C. Potatore dritto

IITALIANO
8
4. DATI TECNICI E DICHIARAZIONE DI CONFORMITA’
ACTIVE s.r.l. Zona Artigianale - 26037 S. Giovanni in Croce (CR)
dichiara sotto la propria responsabilità che le macchine:
MODELLO IBEA
CILINDRATA cm³
POTENZA Kw /CV
CARBURATORE
ACCENSIONE
CAPACITA' SERB. CARB.
FRIZIONE
SISTEMA ANTIVIBRAZIONE
MANUBRIO / IMPUGNATURA
ACCELERATORE
TUBO TRASMISSIONE
PESO Kg.
(24 - 25) L
IMPUGNATURA IMPUGNATURA
24.5
1.03 / 1.4
28.5
1.25 / 1.7
A MEMBRANA WALBRO PRIMER TYPE
ELETTRONICA
DISPOSITIVO DI SICUREZZA CON SGANCIO AUTOMATICO
0.5 L
tra motore e trasmissione
4.8 kg 5.3 kg
Diametro 54 mm
Ø 24 Ø 26
Ø 26 Ø 24
4.8 kg 5.3 kg
sono conformi ai requisiti stabiliti dalle direttive:
(24 - 25) B (28 - 29) L (28 - 29) MUL (28 - 29) B
MANUBRIO MANUBRIO
Ø 24 Ø 24
5.3 kg 5.3 kg
MODELLO ATTREZZO LIVELLO PRESSIONE
ACUSTICA
(EN ISO 22868)
LIVELLO POTENZA
ACUSTICA
(EN ISO 22868)
LIVELLO VIBRAZIONI (m/s²)
(UNI EN ISO 22867)
Impugnatura
DX SX
(24 - 25) L90 dB (A)
99 dB (A)
103 dB (A)
110 dB (A)
5
5,1
4,7
4,9
(24 - 25) B
(28 - 29) B
90 dB (A)
99 dB (A)
103 dB (A)
110 dB (A)
4,3
4,5
4,1
4,3
La documentazione tecnica è depositata in Direzione Tecnica.
ALBERTO GRIFFINI
PRESIDENTE
ACTIVE S.r.l.
Via Delmoncello, 12
26037 San Giovanni in Croce (CR) - ITALY
01/03/2017
(28 - 29) L-MUL
EURO 1 EURO 1
EURO 2 EURO 2
FINO AL NUMERO DI SERIE
DIRETTIVE
DAL NUMERO DI SERIE
25XX9999
MODELLO
(25) L / B (25) L / B
(28) L / MUL / B
E25XX0001 / E24XX0001
29XX9999
2006/42/CE - 2004/108/CE - 2000/14/CE - 2002/44/CE (Allegato V)
2012/46/CE (Allegato VI)
(24) L / B
(29) L / MUL / B (29) L / MUL / B
E28XX0001 / E29XX0001

I
ITALIANO
9
5. ASSEMBLAGGIO
- Assicurarsi che la flangia superiore (5) sia posizionata
correttamente. Montare la lama assicurarsi che sia cen-
trata sulla flangia (5). Assicurarsi del giusto senso di rota-
zione (scritte o freccia di direzione rivolte verso l'alto con
macchina in posizione di lavoro).
- Montare la flangia inferiore (3), coppetta di protezione
(2) - (se la flangia inferiore è sprovvista di protezione per il
dado), avvitare il dado (1) in senso antiorario a Kgm 3.0
(30 Nm).
- Per bloccare il dado (1), girare la lama sino a che il foro
della flangia superiore corrisponda con il foro della coppia
conica, ed inserire la chiave a brugola in dotazione (4mm),
(Fig. 8)
- Montare la testina a fili di nylon seguendo la disposizio-
ne illustrata: Flangia superiore, testina a fili di nylon.
(Fig. 9)
Serrate a mano in senso antiorario
dopo aver inserito la chiave a brugola (4 mm) nel
foro 3 della coppia conica.
Per la vostra sicurezza utilizzare lame originali
ACCESORI A RICHIESTA (Mod. MUL).
A - POTATORE ANGOLATO 35°
B - TAGLIASIEPI
C - POTATORE DRITTO
MONTAGGIO DEGLI ACCESSORIO (A- B - C) SULLA
MACCHINA Fig.26
- Allentare, in senso antiorario, la leva (1)
- Infilare il tubo (2), fino al riferimento (3) circa 40mm, nel
manicotto (4) tenendo il piolino (7) spostato verso l'alto,
per facilitare l’inserimento dell’albero (5) nel mozzo del-
l’albero (6), ruotare l’attrezzo un poco a destra e un poco
a sinistra fino a che l’attrezzo/tubo sia inserito corretta-
mente.
- Ruotare l’attrezzo nella posizione di lavoro e bloccarlo
tramite la leva (1). Per la sicurezza dell'operatore il tubo 2
presenta un foro dove deve inserirsi il piolino 7.
MONTAGGIO DELLA PROLUNGA (a richiesta e SOLO
PER GLI ATTREZZI A - B - C)
Accopiamento prolunga - macchina fig.27:
- Allentare, in senso antiorario, la leva (1).
- Infilare il tubo (2) della prolunga fino al riferimento (3),
circa 40mm., nel manicotto (4) tenendo il piolino 12 spo-
stato verso l'alto. Ruotare il manicotto (10) nella stessa
posizione che il manicotto (4) e bloccarlo tramite la leva
(1).
Per la sicurezza dell'operatore il tubo 2 e 8 presentano un
foro dove deve inserirsi il piolino 12.
Accopiamento accessorio - prolunga fig.27:
- Allentare, in senso antiorario, la leva (7)
- Infilare il tubo (8) dell’accessorio fino al riferimento (9),
circa 40mm., nel manicotto (10). Per facilitare l’inserimen-
to dell’albero (11) ruotare l’attrezzo un poco a destra e un
poco a sinistra fino a che l’attrezzo/tubo sia inserito cor-
rettamente.
ATTENZIONE: per l’utilizzo degli accessori
A - B - C vedi il manuale d’istruzione specifico
allegato ad ogni accessorio.
L’estensione della macchina (solo con gli accessori
A - B e D) non può superare i 1500mm., altrimenti è
pericoloso. Si può utilizzare una sola prolunga, la
750mm o la 1500mm.
MONTAGGIO MOTORE TRASMISSIONE
- Assemblare il motore (1) alla trasmissione (2) e fissarlo
tramite le viti (3) (vedi fugura 2).
Accertarsi che l'albero e il tubo della trasmissione
siano inseriti correttamente.
MONTAGGIO FILO ACCELERATORE E CAVI ELET-
TRICI Fig. 3
- Introdurre il cavo acceleratore (A) attraverso il tenditore
(B). Assicurarsi che la guaina (C) del cavo appoggi contro
l'interno del tenditore (B). Accertarsi che la leva accelera-
tore non sia bloccata in semi accelerazione quindi ag-
ganciare il terminale del cavo nel morsetto (E). Regolare
la tensione del cavo (A) allentando il controdado (D) e
girando il tenditore (B), raggiungendo la giusta tensione,
stringere il controdado (D). Se la regolazione é corretta,
la leva acceleratore avrà un gioco libero di circa 2mm.
prima che si muova la leva carburatore (E).
- collegare i cavi elettrici (F - G) Fig. 3
MONTAGGIO IMPUGNATURA (L) FIG.4 / MANUBRIO
Fig. 10
Fig. 4-Togliere le viti (1) ed allargare l’impugnatura per in-
filarla nel tubo (3) e fissarla tramite le viti (1) e i dadi (4).
Posizionare la barriera di sicurezza (5) nell’apposito
alloggiamento e fissarla tramite la vite (6) e dado (7).
Fig. 10-Posizionare i 2 mezzi manubri(A-B) nel supporto
(D), assicurandosi che i terminali siano posizionati nella
gola (C) (vedi freccia), fissarli tramite il coperchio (E), le
viti (F) e i dadi (G).
La posizione dell'impugnatura sono registrabili secondo
le esigenze dell'operatore.
MONTAGGIO LAMETTA TAGLIAFILO Fig. 5
La posizione corretta della lametta tagliafilo è quella indi-
cata nella figura 5 con la lettera A.
Utilizzare le viti ed i dati forniti in dotazione:
n°2 viti a brugola M5 x 14
n°2 dadi autobloccanti M5
n°2 rondelle M5
MONTAGGIO PROTEZIONE DI SICUREZZA Fig. 6
Fissare il cavallotto (6) sulla coppia conica (5) tramite la
vite (1). Applicare la protezione (8) sul tubo di trasmissio-
ne (4) e fissarla tramite il cavallotto (6), la vite (2) la ron-
della (3) e il dado (7).
IMPORTANTE:Assicurarsi che il cavallotto (6) sia
fissato sulla coppia conica (5) tramite la rondella e
la vite (1). Per ragioni di sicurezza le lame a sega non si
possono utilizzare con la protezione in dotazione. Non
cambiare la posizione dell'attrezzo di taglio.
MONTAGGIO LAMA E TESTA A FILI Dl NYLON
Fig. 7-8-9
- Fig. 7 Svitare in senso orario il dado (1); togliere la
coppetta (2) ( se la flangia (3) è sprovvista di protezione
per il dado ), e la flangia (3).
Montare la lama (4) seguendo la disposizione illustrata in
(Fig. 8).

IITALIANO
10
6. NORME D'USO
ATTENZIONE: Prima di usare il decespugliatore leggere
attentamente le norme di sicurezza.
Si raccomanda di usare il decespugliatore dalla parte de-
stra del corpo (Fig.26), si dà così la possibilità ai gas di
scarico di uscire liberamente senza venir ostruiti dagli abiti
dell’operatore. Se siete nuovi all’uso del decespugliatore
seguite il primo periodo di addestramento. Ispezionare
sempre attentamente la macchina prima dell’uso. Verifi-
care che non vi siano viti allentate, parti danneggiate e
perdite di carburante. Controllate periodicamente le con-
dizioni del sistema antivibrante. Evitate un uso del
decespugliatore eccessivamente prolungato, le vi-
brazioni possono essere dannose. Prima di ogni utiliz-
zo rimuovete dall‘area interessata: pietre, vetri, funi, parti
metalliche e tutti i corpi estranei che potrebbero aggrovi-
gliarsi sulle parti rotanti o essere proiettati pericolosamente
a distanza. Indossare il cinghiaggio e agganciare il
decespugliatore. Tenere sempre entrambe le mani sulle
impugnature durante il funzionamento del decespugliatore
Fig. 26. Utilizzare il decespugliatore come illustrato nella
Fig. 16. Per facilitare l‘operazione di taglio e per ragioni di
sicurezza, posizionare sempre il fermo della protezione
contro il materiale da tagliare. Verificare sempre che il
disco non subisca incrinature dopo urti accidentali contro
oggetti estranei. Sostituire gli accessori ( dischi, testine
a filo , protezioni, cinghiaggi) eventualmente danneggiati
o eccessivamente usurati.
Fig. 15 Testina a fili di NYLON ACTIVE®. Il dispositivo
consente il caricamento del filo senza smontare la testina
(è un brevetto ACTIVE).
- Usare sempre lo stesso diametro del filo originale per
non sovraccaricare il motore.
- Spegnere il motore. Indossare i guanti di lavoro.
Ruotare, in senso orario, il pomolo (1) fino a che la frec-
cia (2) del pomolo sia allineata con una delle boccole
(6).
- Inserire il tubo (4) in dotazione attraverso la testina.
- Infilare il filo e togliere il tubo.
Congiungere le estremità del filo e tirare il filo in modo di
avere i due rami del filo della stessa lunghezza.
- Ruotare il pomolo in senso orario, avendo cura di ten-
dere i due rami del filo ogni 3 giri, fino al completo
avvolgimento.
SMONTAGGIO DELLA TESTINA
Premere il pomolo (1). Contemporaneamente premere
la linguetta (5) ed estrarre parzialmente il coperchio (7) dal
corpo della testina .Mantenendo il pomolo premuto,
premere l’altra linguetta ed estrarre il coperchio.
ASSEMBLAGGIO DELLA TESTINA
Montare le boccole (6) nella loro sede del coperchio (7).
Montare il rocchetto nel coperchio (7). Posizionare la
molla sul rocchetto oppure all’interno del corpo della
testina.
Montare il coperchio/rocchetto/boccole nel corpo della
testina assicurandosi che le linguette (5) siano nella loro
sede.
FUNZIONAMENTO
Per allungare il filo: far girare la testina mantenendo il motore
accelerato.Battere al suolo il pomolo (1). Ogni scatto
corrisponde a circa 3 cm. di fuoriuscita del filo.
Nota: non battere la testina su superfici dure può essere
pericoloso.
OPERAZIONI PRELIMINARI
Regolazione del cinghiaggio e della posizione del
decespugliatore. Indossare il cinghiaggio agganciare il
decespugliatore al cinghiaggio tramite il gancio. Posizio-
nare la fibbia per ottenere la corretta altezza del
decespugliatore.
CARBURANTE
ATTENZIONE il decespugliatore è equipaggiato da un mo-
tore 2 tempi, quindi si deve utilizzare esclusivamente car-
burante miscelato con olio.
Preparare solo la miscela necessaria all’uso. Non fumare
ed eseguire il rifornimento carburante sempre a motore
spento e lontano da fiamme. Usare carburante con nu-
mero di ottani non inferiore a 90. Miscelate la benzina
con olio ACTIVE con il rapporto 50:1 (2%). Se non
avete l’olio ACTIVE usare eclusivamente olio per mo-
tori 2 tempi nella proporzione di 25 : 1 (4%). Fig. 17
Importante: Mescolate fortemente e a lungo la tanica,
questa operazione deve essere accuratamente ripetuta
ogni volta che si preleva carburante dalla tanica. Le carat-
teristiche della miscela sono soggette ad invecchiamen-
to e quindi si alterano nel tempo. Non usate miscela pre-
parata da più settimane, si potrebbero verificare danni al
motore. Riempire il serbatoio miscela solo per 3/4 per
permettere I’espansione della stessa.
RIFORNIMENTO
ATTENZIONE ll rifornimento deve essere effettuato a mo-
tore spento. Svitare lentamente il tappo del serbatoio per
lasciare fuoriuscire I’eventuale eccesso di pressione.
Dopo il rifornimento serrare correttamente il tappo del ser-
batoio. Spostare il decespugliatore di almeno 3 m. dal
punto di rifornimento prima di mettere in moto il motore.
Prima del rifornimento pulire accuratamente intorno al tap-
po del serbatoio. La sporcizia all’interno del serbatoio
causa problemi di funzionamento al motore. Assicurarsi
che la miscela sia omogenea agitando la tanica o il ser-
batoio.
AVVIAMENTO Fig. 19 - 23
Appoggiare il decespugliatore su di una superficie piana
e sgombra e verificare che I’attrezzo di taglio sia libe-
ro di girare.
Portare I’interruttore sulla posizione (1) fig. 19.
Premere il bulbo (2) 5 o 6 volte fig. 23.
Portare la leva dello starter (1) in posizione chiusa (A)
fig. 23.
Tenendo fermo il decespugliatore tirare l’avviamento ed ai
primi scoppi del motore riportare la leva starter nella posi-
zione originale aperta (B).
Ripetere la manovra d'avviamento finchè il motore non par-
te. A motore avviato, premere I’acceleratore (2) per sbloc-
carlo dalla posizione di semiaccelerazione e portare il mo-
tore al minimo fig. 19.
7. PREPARAZIONE ALL'USO

I
ITALIANO
11
8. MANUTENZIONE PERIODICA
Controllare periodicamente che tutte le viti del
decespugliatore siano nelle loro sedi e ben serrate. So-
stituire le lame danneggiate, usurate, criccate e non pia-
ne. Verificare sempre il corretto montaggio della testina a
fili di nylon o la lama e che la vite che blocca la lama sia
ben serrata.
FILTRO ARIA Fig. 18 - 24 - 25
- Verificare periodicamente il filtro d'aria in funzione delle
condizioni di lavoro
- Togliere il coperchio (B)
- Togliere il filtro (C)
- Pulire il filtro (C) con miscela di benzina / olio e strizza-
telo
- Mettere tassativamente l’olio sul filtro (C)
- Controllare le parti e se necessario sostituirle. Montare
in senso inverso allo smontaggio.
ATTENZIONE : Per migliori risultati e una lunga du-
rata, si raccomanda di utilizzare olio per filtri ACTIVE.
FILTRO CARBURANTE Fig. 20
Per la pulizia o per la sostituzione, togliere il tappo dal
serbatoio ed estrarre il filtro (2) servendosi di un gancio (3)
o di una pinza a becchi lunghi.
Verificare periodicamente le condizioni del filtro; in caso
di sporcizia eccessiva, provvedere alla sua sostituzione.
MOTORE
Regolarmente, onde evitare surriscaldamenti al motore,
rimuovere polvere e sporco dalle feritoie, dal coperchio
cilindro e dalle alette del cilindro utilizzando pennello o
aria compressa.
CANDELA Fig. 21
Periodicamente (almeno ogni 50 ore) smontate e pulite la
candela e regolate la distanza tra gli elettrodi (0.5 - 0.6).
Sostituitela se eccessivamente incrostata o usurata e
comunque entro 100 ore di lavoro. In caso di eccessive
incrostazioni controllate la regolazione del carburatore, la
percentuale 4% (1:25) dell'olio miscela ed accertarsi che
l'olio sia di ottima qualità e del tipo per motori 2 tempi.
COPPIA CONICA Fig. 22
Ogni 50 ore di funzionamento aggiungete nella scatola
ingranaggi del grasso per ingranaggi ad alta velocità, at-
traverso il foro (A).
Raccomandato il grasso ACTIVE Ref. 21230
DISCO
Verificare sempre le condizioni generali della lama.
Sostituire la lama appena appaiono crepe o rotture.
ATTENZIONE: quando il motore è già caldo, non premere
il bulbo (2) , non usare lo starter per I’avviamento. Non
rilasciare la corda d’avviamento, ciò potrebbe danneggia-
re il gruppo avviamento.
ARRESTO MOTORE
Portare la leva acceleratore (2) Fig.19 al minimo ed atten-
dere alcuni secondi per permettere il raffreddamento del
motore.Portare l'interruttore di massa nella posizione di
stop (0) fig. 19.
ATTENZIONE: con motore al minimo 2600 ~ 3000
giri l'attrezzo di taglio non deve girare. Se il mini-
mo e troppo elevato svitare in senso antiorario la vite (H)
Fig. 3
9. RIMESSAGGIO
Seguire tutte le norme di manutenzione precedente-
mente descritte.
Pulire perfettamente il decespugliatore e ingrassare le
parti metalliche.
Svuotare il serbatoio carburante e fate funzionare il
motore sino ad esaurimento del carburante residuo.
Conservate il decespugliatore in ambiente asciutto.
Togliere la candela, versare un pò d'olio nel cilindro,
ruotare l'albero motore alcune volte tramite l'avviamento
per distribuire l'olio, rimontare la candela.
ATTENZIONE: tutte le operazioni di manutenzione non
riportate sul presente manuale devono essere effettuate
da una officina autorizzata.
ATTENZIONE
Dopo un uso intenso della macchina non spegnare
improvvisamente il motore ma lasciarlo girare al
minimo per qualche minuto per stabilizzarlo.
Le marmitte dotate di catalizzatore diventano mol-
to calde durante l’uso e rimangono così per molto
tempo dopo l’arresto del motore. Questo avviene
anche quando il motore è al minimo. Il contatto può
causare bruciature della pelle.
Non aggiungere mai carburante a una macchina con
il motore in funzione o caldo.
PERICOLO D’INCENDIO.
Spostarsi almeno 3 metri dalla posizione in cui è
stato effettuato il rifornimento prima di avviare il
motore. Non fumare!!

IITALIANO
12
10. CERTIFICATO DI GARANZIA
Questa macchina è stata concepita e realizzata attraverso le più moderne tecniche produttive; la Ditta
costruttrice garantisce i propri prodotti per un periodo di 24 mesi dalla data di acquisto ad eccezione dei
prodotti per servizio professionale continuo, adibiti a lavori per conto terzi, per i quali la garanzia è di 12
mesi dalla data di acquisto.
CONDIZIONI DI GARANZIA
1) La garanzia viene riconosciuta a partire dalla data di acquisto. La Ditta costruttrice sostituisce gratuita-
mente le parti difettose nel materiale, nelle lavorazioni, nella produzione. La garanzia non contempla la
sostituzione della macchina.
2) Il personale tecnico interverrà nei limiti di tempo concessi da esigenze organizzative e in ogni caso il più
presto possibile, e l'eventuale ritardo non potrà determinare richieste di risarcimento dei danni nè prolunga-
mento del periodo di garanzia.
3) Per richiedere l'assistenza in garanzia è necessario esibire al personale autorizzato il certificato di
garanzia timbrato dal rivenditore, compilato in tutte le sue parti e corredato di fattura d'acquisto o scontrino
fiscale o altro documento reso fiscalmente obbligatorio comprovante la data di acquisto.
4) La garanzia decade in caso di:
- Assenza palese di manutenzione
- Utilizzo non corretto del prodotto o manomissione
- Utilizzo dei lubrificanti o combustibili non adatti
- Utilizzo di parti di ricambio o accessori non originali.
- Interventi effettuati da personale non autorizzato
5) La Ditta costruttrice esclude dalla garanzia le parti soggette ad un normale logorio di funzionamento:
attrezzi di taglio, guarnizioni, candela, corda avviamento, dispositivi di sicurezza a taglio o a frizione, filtri
ecc.
6) Eventuali danni causati durante il trasporto, devono essere immediatamente segnalati al trasportatore
pena il decadere della garanzia.
7) Se guasti o rotture dovessero accadere nel periodo di garanzia o dopo di esso il cliente non ha diritto di
sospendere il pagamento nè ad alcuno sconto sul prezzo.
8) La ditta costruttrice non risponde di eventuali danni diretti od indiretti, causati a persone o cose da guasti
della macchina o conseguenti alla forzata sospensione prolungata nell'uso della stessa.
S.N. n.° RIVENDITORE:
ACQUISTATO DAL SIG.
24 L
25 L
28 L
29 L
28 MUL
29 MUL
MOD.
DATA:
...........................
24 B
25 B
28 B
29 B

ENGLISH GB
13

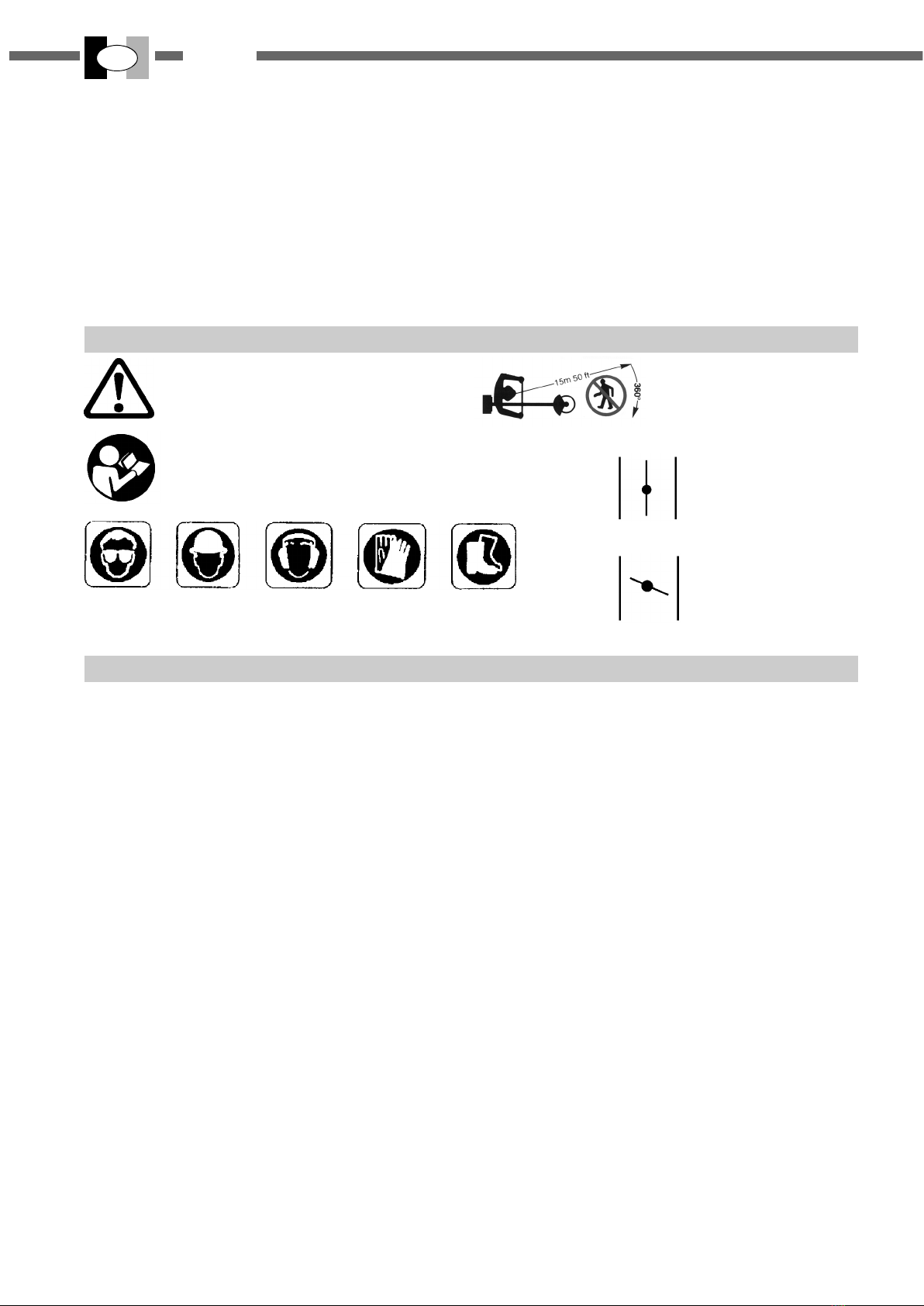

1. SYMBOL INTERPRETATION
2. FOR YOUR SAFETY
Warning,danger and caution
Read operator's instruction book before operating
this machine
Wear safety head,eye and ear protection.
Keep all by standers at least
15 mt. (50 feet)
Choke full opened, run.
Choke closed, starting when
engine is cold.
CONTENTS
1. Symbol interpretation........................................................................................................................................................................Pag.13
2. For your safety...........................................................................................................................................................................................13
3. Description.................................................................................................................................................................................................14
4. Specifications and Declaration of conformity.......................................................................................................................................15
5. Assembly....................................................................................................................................................................................................16
6. Use of brushcutter....................................................................................................................................................................................17
7. Preparing for use........................................................................................................................................................................................17
8. Regular maintenance.................................................................................................................................................................................18
9. Storage........................................................................................................................................................................................................18
10. Warranty certificate.................................................................................................................................................................................19
17-Stop engine and allow to cool before refueling, fill the
fuel tank with the engine off and away from heat sources
and do not smoke while filling the tank or mixing fuel.
18-Do not remove the fuel tank cap when the engine is
running.
19-Wipe spilled fuel from the unit. Move at least 3 Mt.
(10 feet) from fuel in site before starting engine..
20-Do not use fuel cleaning operations.
21-Do not check the spark plug near the cylinder port.
22-Never work with a damaged muffler.
23-Clear the area to be cut before each use. Remove all
objects such as rocks, broken glass, nails, wire or
string etc.which can be thrown or become entangled in
the cutting attachment.
24-Before storing, allow the engine to cool and empty
the fuel tank.
25-Store the unit so that sharp objects will not
accidentally cause injury, away from heat sources and
off the ground.
26-Do not start the engine with the transmission not
mounted.
27-With the engine idling, the blade should not turn. If it
does, regulate the idle adjustment screw.
28-To avoid the risk of injury, stop the engine and blade
before removing material wrapped around the head or blade.
29-Always use the sharp blade, a dull blade is more likely
to snag and thrust. Replace dull blade. DO NOT attempt
to sharpen.
30-Always stop engine and examine blade striking any
hard object.
31The saw blade cannot be used used, oly blades for
grass cutting.
1-Read and understand this manual before operating this
unit. Follow all warnings and safety instructions. Save this
manual for future reference.
2-Use only genuine replacement parts, failure to do so
may cause poor fit and possible injury.
3-Wear appropriate clothing and safety article such as:
boots, heavy duty trousers,gloves,protective eye wear, ear
protection and protective helmet.
4-Do not wear loose clothing or unlaced.
5-Keep all by standers, children and pets at least 15 mt.
(50 feet) during brushcutter use.
6-Do not operate this brushcutter when you are tired, ill or
under the influence of alcool, drugs or medication.
7-Do not allow children to use the brushcutter.
8-Keep firm footing and balance. Keep cutting attachment
below waist level.
9-Use the brush cutter only for the tasks explained in this
manual.
10-Inspect unit before each use, make sure that the throttle
lever works freely, that the blade is free to move and is not
in contact with any foreign object, fuel leaks.
11-Start the brushcutter only in well-ventilated areas.
Breathing exhaust fumes can kill.
12-Make sure that the blade guard or the head and all
shields are properly and securely attached.
13-Carry the brushcutter with the engine off and with the
protective blade cover on.
14-never use for examp!e, wire or wire-rope which can
break off and become a dangerous projectile.
15-Never touch the blade or attempt any maintenance work
while the engine is running. Wear protective gloves when
handling or performing maintenance on the blade.
16-When the engine is turned off make sure the cutting
attachment has stopped before the unit is set down.

ENGLISH
14
GB
3. DESCRIPTION
1. Ignition switch (stop).
2. Throttle trigger.
3. Throttle advance.
4. Automatic choke.
5. Fuel tank.
6. Fuel cap.
7. Primer (fuel air purge).
8. Starter grip.
9. Air filter.
10. Front handle
11. Safety operator protection
12. Harness hanger
15. Blade safety guard.
17. Gear Head.
18. Nylon head.
19. Transmission tube
Only for MULTIFUNCTION model:
13. Transmission tube
14. Coupling sleeve
16. Brushcutter attachment
ATTACHMENTS ON OPTION:
A. BENT PRUNER (35°)
B. HEDGE TRIMMER
C. STRAIGHT PRUNER

ENGLISH GB
15
4. SPECIFICATION AND DECLARATION OF CONFORMITY
ACTIVE s.r.l. Zona Artigianale - 26037 S. Giovanni in Croce (CR)
declares under its own responsability that te machines:
MODEL IBEA
DISPLACEMENT cm³
POWER Kw /CV
CARBURETOR
IGNITION
FUEL TANK CAPACITY
CLUTCH
ANTIVIBRATION - SYSTEM
HANDLE
THROTTLE CONTROL
TRANSMISSION TUBE
WEIGHT Kg.
are complies with requirements established by directives:
MODEL
(24 - 25) L
(28 - 29) L-MUL
(24 - 25) B
(28 - 29) B
Technical documentation available by the Technical Department.
LOOP LOOP
DIAPHRAGM TYPE WALBRO WYK PRIMER DEVICE
ELECTRONIC
Inside of the clutch housing
Ø 54 mm
(24 - 25) L
24.5
1.03 / 1.4
28.5
1.25 / 1.7
0.5 L
4.8 kg 5.3 kg
Ø 24 Ø 26
Ø 26 Ø 24
4.8 kg 5.3 kg
(24 - 25) B (28 - 29) L (28 - 29) MUL (28 - 29) B
BYCYCLE
Ø 24 Ø 24
5.3 kg 5.3 kg
Lockout safety device with automatic release
BYCYCLE
TOOL SOUND PRESSURE
LEVEL
(EN ISO 22868)
SOUND POWER
LEVEL
(EN ISO 22868)
VIBRATION LEVEL (m/s²)
(UNI EN ISO 22867)
DX SX
90 dB (A)
99 dB (A)
103 dB (A)
110 dB (A)
5
5,1
4,7
4,9
90 dB (A)
99 dB (A)
103 dB (A)
110 dB (A)
4,3
4,5
4,1
4,3
EURO 1 EURO 1
EURO 2 EURO 2
25XX9999
(25) L / B (25) L / B
(28) L / MUL / B
E25XX0001 / E24XX0001
29XX9999
2006/42/CE - 2004/108/CE - 2000/14/CE - 2002/44/CE (Allegato V)
2012/46/CE (Allegato VI)
(24) L / B
(29) L / MUL / B (29) L / MUL / B
E28XX0001 / E29XX0001
DIRECTIVES
FROM SERIAL NUMBER
MODEL
TO SERIAL NUMBER
ALBERTO GRIFFINI
PRESIDENTE
ACTIVE S.r.l.
Via Delmoncello, 12
26037 San Giovanni in Croce (CR) - ITALY
01/03/2017

ENGLISH
16
GB
ENGINE / TRANSMISSION ASSEMBLY
- Connect the engine (1) to the transmission (2) by means
the screws (3) fig. 2.
Make sure that the drive shaft and the tube are
pulledinto the sleeve to the end.
FITTING THE THROTTLE CABLE
AND STOP SWITCH WIRES Fig. 3
Introduce the throttle cable (A) through of the cable
tensioner (B). Make sure that the cable sheath (C) rest
against the inside of the tensioner (B). Ensure that the
throttle lever is not in half-throttle, then connect the cable
terminal in the clamp (E). Adjust cable tension (A) by
loosening the lock nut (D) and turning the tensioner (B).
Once the correct tension is reached, tighten the lock nut
(D).lf adjusted correctly, throttle trigger will move freely
approximately 2 mm before carburetor lever (E) moves.
Connect the stop switch wires (F- G). Fig.3
FITTING THE HANDLE (LOOP) FIG. 4 AND (BYCICLE)
TYPE Fig. 10
Fig. 4 - remove the screws (1) open the loop handle (2) in
order to slip it on to the tube (3) and secure it by means
the screws (1), and the nuts (4). Fit the safety bar (5) into
it’s sit and secure it by means the screws (6) and nut (7).
Fig.10 -Fit two half-handles (A-B) on the bracket (D). Make
sure the ends of the half handles are located into the groove
(C), see the arrow, and secure them using the cover (E),
screws (F) and nuts (G).
The position of the handle could be adjusted according
with the requirements of the operator.
ASSEMBLY BLADE CUTS THREAD Fig. 5
The correct position of the razor blade cuts thread is
that indicated in figure 5 with the letter A.
To use the lives and the data supplied in equipment:
n°2 screw M5 x 14
n°2 nut M5
n°2 washer M5
SAFETY GUARD ASSEMBLY Fig. 6
Secure the bracket (6) on the gear head (5) by the screw
(1). Fit the guard (8) on the transmission tube (4) and
secure it using the bracket (6), screws (2), plates (3) and
nuts (7).
DANGER: make sure the bracket (6) is secured
on to the gear box (5) by the screw and washer(1)
Do not tamper or change the position of the cutting tool
safety guard.
For safety reason’s don’t use the saw blades.
BLADE AND NYLON STRING HEAD
ASSEM BLY Fig. 7-8-9
- Loosen the nut (1) clockwise; remove cup (2) (if the flange
(3) has not the ring nut protection) and lower flange (3).
- Fit the blade (4) as showed in the fig. 7 make sure that
the upper flange (5) is well fitted.
- Fit the grass blade making sure that the rotation direction
is correct (the inscription on the blade should be facing
up).
5. ASSEMBLY
FITTING THE ATTACHMENTS (A-B-C)ON THE MACHINE
fig.26
- Loose, counter-clockwise, the lever (1).
- To slip the tube (2) into the coupling (4) as far as the
reference (3) (about 40mm.). In order to ease the
introduction of the inner shaft (5) into the coupling shaft
(6), twisting slightly one way and the other the attachment
till it slipped to the ref. (3).
To rotate the attachment in the working position and secure
it by the lever (1).
FITTING THE EXTENSION (option ONLY FOR A - B - C
attachments)
Fitting extension / machine fig.27
- Loose, counter-clockwise, the lever (1).
- To slip the extension tube (2) into the coupling (4) as far
as the reference (3) (about 40mm.). Rotate the extension
in order to locate the coupling (12) in the same position as
the coupling (4) and secure it by the lever (1).
Fitting attachment / extension fig.27
- loose, counter-clockwise, the lever (7).
- To slip the attachment tube (8) into the coupling (10) as
far as the reference (9) (about 40mm.) In order to introdu-
ce the shaft (11) with ease into the extension coupling
shaft, twist slightly one way and the other the attachment,
till the tube is full introduced.To rotate the attachment in
the working position and secure it by the lever (7).
WARNING: the maximum extension allowed is
1.500mm., otherwise is dangerous. Only one
extension each time can be used on the machine,
the 750mm. or alternatively the 1.500mm..
Assemble the nylon head (2) as illustrated Fig. 9
Fit the upper flange (1) and the nylon head (2) tighten by
hand COUNTERCLOCKWISE as show Fig.9. The head
is held fast in the manner .
Use only genuine cutting tools.
ATTACHMENTS ON OPTION:
A. BENT PRUNER (35°)
B. HEDGE TRIMMER
C. STRAIGHT PRUNER
- Fit the lower flange (3), the cup (2) (if the flange (3) has
not the ring nut protection) tighten the nut (1) anti-clockwise
at Kgm 3.0 (30 Nm).
- While tightening the nut (1), the blade can be held fast
by inserting the allen key Ø 4 mm(A) into the cap, the
upper flange and gear case holes. To do this, rotate the
blade until the two holes coincide Fig. 8.

ENGLISH GB
17
ACTIVE NYLON HEAD SYSTEM (WITHOUT
DISASSEMBLING THE NYLON HEAD) Fig. 15
- Only use line of the same diameter as the original to
avoid overloading the engine.
- Stop the engine.
WARNING: Carefully read the safety
precautions before using the brushcutter.
This product must be held to the right of the
operator's body Fig.13, this will ensure exhaust
fumes are directed away from the operator and will
not be obstructed by the operator’s clothing . If you
have not used a brushcutter before, spend some
time in becoming familiar with the controls and
method of usage before operation. Check the
machine carefully before using it, make sure that
there are no loosened screws, damaged parts or
fuel leakages. Ceck the condition of the antivibration
components on a regular basis. Avoid using the brushcutter
over excessively long periods of time, excessive amounts
of vibration can be harmful. Remove from the working area
grit, debris, ropes, metal parts or any other objects which
might get entangled around the rotating parts or be
dangerously projected. Put on the harness and clip the
harness to the hanger. Always keep both hands on the
handle operating the brushcutter. Fig.13 Use the
brushcutter as illustrated Fig.14.
Always check the blade for cracks after hitting foreign
objects.
RepIace damaged or excessively worn accesories (blades,
nylon head, guards, harness).
6. USE OF BRUSHCUTTER
Turn the knob (1), clockwise, until the arrow (2) is in line
with one of the eyelets (3). Insert the pipe (4) Trough both
eyelets fit the line trough the pipe.
- Remove the pipe on either side of the nylon head.
- Pull the line till the ends of the line are at the same
lenght.
- turn the knob clockwise (every 3 turns to stretch the
lines)
until the line is wound onto the spool.
DIS-ASSEMBLE NYLON HEAD
Push the knob (1). At the same time push the clip (5) and
partially pull out the cover (6). Push the other clip and pull
out completely the cover (6).
ASSEMBLE NYLON HEAD
Fit the eyelets (3) into their seats on the cover (6) and the
spool into the cover (6).
- Put the spring on the spool or into the body (7).
- Fit the cover (6) and make sure the two clips (5) are
clipped in securely.
TO USE LINE FEEDER
Keep the engine at high RPM and tap or knock the
underside of the nylon head (1) against the ground.Each
knock will feed approximately 3cm. of line.
WARNING: Do not knock the nylon head against hard
surfaces.
7. PREPARING FOR USE
PREPARING TO WORK WITH YOUR BRUSHCUTTER
Harness and balancing adjustments. Put on the harness.
Clip the harness to the hanger. Adjust harness to obtain
in the correct brushcutter height pulling.
FUEL
WARNING. The machine is equipped with a two stroke
engine. Always run the machine with fuel, which is mixed
with oil. Only prepare the quantity of fuel for each job. Do
not smoke. Refill when the engine is switched off and
away from naked flame. AIways use a minimum octane
number of 90. Mix fresh gasoline and ACTIVE oil in
the ratio of 50:1 (2%). If the ACTIVE oil is not available
use a good 2 stroke oil quality in the ratio of 25:1
(4%) fig.17
Important Always shake this fuel mix vigorously each
time you use it. Fuel mix properties deteriorate with time
we therefore recommend that you only make the quantity
of fuel mix you will need for each usage. Do not use fuel
mix more than a week old as this could damage the engine.
Fill the brushcutter fuel tank only to 3/4 capacity to allow
for fuel expansion.
FUELING
WARNING Always shut off the engine before refueling.
Slowly open the cap of the fuel tank, when filling up with
fuel, so that possible over pressure disappears. Tighten
the fuel cap carefully after fuelling. Always move the
brushcutter at least 3 m (10Ft) from the fueling area before
starting. Before fueling clean the tank cap area carefully,
to ensure that no dirt falls into the tank make sure that
the fuel is well mixed by shaking the container before
fueling.
STARTING Fig. 19 - 23
To support the decespugliatore on a flat surface and
clears and to verify that I’attrezzo of cut is free to turn.
To carry I’interruttore on position (1) fig. 19.
To press the bulb (2) 5 or 6 times fig. 23.
To carry the lever of starter (1) in position the sluice (a)
fig. 23.
Holding firm the decespugliatore to pull the starter and
to the first explosions of the motor to bring back the
lever starter in the position it originates opened them
(b).
To repeat the maneuver starter until the motor not part.
To started motor, to press I’acceleratore (2) in order to
unblock it from the semiacceleration position and to
carry lessened motor fig.19
Warning once the engine is warmed up do not use the
primer bulb (2) and the choke (1) to start up again fig.23.
Do not release the starter handle in pulled out position,
as this may damage the starting ass’y.
STOPPING ENGINE
Set the throttle lever (2) Fig.19 to idle position and wait a
few seconds to let the engine cool off. Move the ignition
switch to “stop” position (0). Fig.19
WARNING: with the engine idling (2600 - 3000 rpm)
the cutting tool shoud not rotate.
If the idle speed is too high turn counterclckwise the screw
(H) Fig. 3

ENGLISH
18
GB
8. REGULAR MAINTENANCE
From time to time make sure all brushcutter screw are
firmly secured.Replace damaged,worn,cracked or wapped
cutting tools.Always make sure nylon string head or blade
have been assembled correctly and blade fastener is
tightened.
AIR FILTER Fig. 18 - 24 - 25
- Check and clean regularly according to the working
conditions.
- Press down the lever (A) and remove the cover (B).
- Take out the filter (C).
- Wash element (C) with mix gasoline / oil and wring out
strongly.
- IT IS IMPERATIVE to oil the element (C) using
ACTIVE air filter oil.
- Check the parts and replace them if necessary.
Reassemble in the opposite sequence to that listed for
disassembly.
WARNING:For best results and long engine life, use
ACTIVE air filter sponge oil Ref. 21010.
FUEL FILTER Fig. 20
To clean and to replace fuel filter,remove the fuel tank cap
(1) and pull out the filter (2) with a hook wire (3) or long
forleps.Check fuel filter periodically;replace it if too dirty.
ENGINE
Regularly: it is important,in order to avoid engine
overheating, to remove dust and dirt from slots,from
cylinder, cap and fins using a brush or compressed air.
SPARK PLUG Fig. 21
From time to time(at least every 50 hours)remove and
clean the spark plug and check the electrode gap(0.5-0.6
mm.).Replace spark plug about every 100 working hours
or whenever it is extremely encrusted.Heavily encrusted
electrodes can result from an incorrect carburetor setting
or from wrong fuel mixture(too much oil in the fuel)or a
poor quality oil in the fuel mix.Check and correct.
Type of spark plug could be fitted ACTIVE® AX80.
BEVEL GEAR Fig. 22
Every 50 working hours inject the bevel gear with gear
grease through hole(A)
Recommended grease: ACTIVE Ref. 21230.
CUTTING TOOL
AIways check the general conditions of the cutting
tool.Replace blade if craked, chipped or dameged in any
way.
9. STORAGE
Follow all the maintenance instructions previously
described.
- Clean the brushcutter completely and lubrificate the
metallic parts.
- Empty fuel tank and run engine until dry.Store brushcutter
in a dry place.
center.
- Remove the spark plug,put a small amount of oil into the
cylinder rotate the crankshaft several times using the
starting in order to distribute the oil,put the spark plug
back in.
ATTENTION: all maintenance operations not reported in
this manual must be carried out by an authorized service
WARNING
After an intense use of the machine, don’t suddenly
extinguish the engine but allow it to idle for a few
minutes, in order to stabilize it.
Mufflers fitted with catalytic converters get very hot
during use and remain so for some time after
stopping. This also applies at idle speed. Contact
can result in burns to the skin.
Never add fuel to a machine with a running or hot
engine.
RISK OF FIRE.
Move at least 3 m from refuelling site before starting
engine. Do not smoke!

ENGLISH GB
19
This machine has been designed and produced with the most advanced technology. The manufacturer
guarantees its products for 24 months,according with country legislation, from the date of purchase, with the
exception of product for continuous professional service, used for third parties witch are guaranteed for 12
months from the date of purchase.
LIMITED WARRANTY
1) Warranty starts on the date of purchase, the manufacturer will supply free of charge any part defective in
materials and workmanship. Warranty does not provide for the replacement of the machine.
2) Product failures will be scheduled and repaired according to the normal work flow; any possible delay
cannot lead to damages nor to an extension of the warranty period.
3) Claims under warranty will be accepted on submission to your Authorized Service Dealer of the completed
and duly stamped. Warranty Certificate together with the original purchase document stating the date of
purchase.
4) Warranty fails in case of:
- evident lack of maintenance;
- incorrect use of the machine or tampering;
- use of incorrect fuel and or lubricants;
- use of non-genuine parts;
- repairs made by unauthorized service people.
5) Parts subject to wear and tear such as cutting items, clutch or cutting safety devices filters etc., are not
covered by guarantee.
6) Shipping / transportation charges and labour incurred in replacing defective parts on warranty, shall be
born by the purchaser.
7) Claims for damages incurred during transportation have to be immediately reported to the carrier: failure to
do so will invalidate the warranty.
8) Should any failure occur during or after the warranty period, customer has not the right to interrupt payment
nor to a price discount.
10. WARRANTY CERTIFICATE
S.N. n.° DEALER :
BOUGHT BY Mr.
MOD.
DATE:
...........................
24 L
25 L
28 L
29 L
28 MUL
29 MUL
24 B
25 B
28 B
29 B

FFRANÇAIS
20
1. EXPLICATION DES SYMBOLES
INDEX
1. Explication des symboles................................................................................................................................................................Pag. 20
2. Pour votre sècuritè....................................................................................................................................................................................20
3. Les èlèments de l’èlagueuse....................................................................................................................................................................21
4. Spècifications et Declaration de conformite..........................................................................................................................................22
5. Assemblage................................................................................................................................................................................................23
6. Utilisation de la debroussailleuse...........................................................................................................................................................24
7. Preparatifs en vue de l’utilisation............................................................................................................................................................24
8. Entretien......................................................................................................................................................................................................25
9. Remissage...................................................................................................................................................................................................25
10. Certificat de garantie...............................................................................................................................................................................26
Avertissement,danger et attention
Lire la notice d'utilisation et d'entretien
avant d'utiliser cette machine.
Vêtir casque,visière et protège oreille.
Ne laisser personne
s’approcher à moins de 15 mt
Levier starter ouvert,
marche
Levier starter fermé,
démarrage à froid
2. POUR VOTRE SECURITE
1-Avant d’utiliser l’appareil, lisez cette notice et assurez-
vous que vous la comprenez bien. Observez tous les
avvertissements et les mesures de sécurité. Conservez
cette notice pour vous y référer plus tard.
2-N’utilisez que des pièces de rechange d’origine, d’autres
pièces pourraient ne pas s’ajuster correctement et causer
des blessures.
3-Portez des vêtements adéquats et de sécurité comme
des: bottes, pantalon résistant, gants, visière ou des
lunettes de protection, protège-oreilles et casque de
sécurité.
4-Ne portez pas de vêtements amples ou deliés.
5-Veillez à ce que personne, ni enfant, ni animaux ne se
trouve dans un rayon de 15 mt. pendant que la
débroussailleuse est en marche.
6-N’utilisez pas la débroussailleuse quand vous êtes
fatigué, malade, ou sous l'influence de l’alcool, de drogues
ou de médicaments.
7-Ne permettez pas les enfants d’utiliser la
débroussailleuse.
8-Maintenez une position stable et un bon équilibre.
Maintenez l’outil de coupe au dessous de la taille.
9-N’utilisez la débroussailleuse que pour les travaux
indiqués dans le présent manuel.
10-Avant chaque utilisation inspectez l’appareil pour vous
assurer si l'accélérateur fonctionne librement . S’assurer
que le disque tourne librement et s’il n’est pas en contact
avec des corps étrangers, qu’il n’y a pas de fuites de
carburant, que les dispositif de sécurité ne soient pas
desserés etc. Remplacez les pièces endommagées.
11-Démarrer la débroussailleuse uniquement dans les
endroits bien aérés, les gas d'échappement peuvent tuer.
12-S’assurer que le capot de sécurité de la lame ou de la
tête fil nylon ainsi que tous les dispositif de sécurité sont
correctement montés.
13-Transportez la débroussailleuse quand le moteur est
arreté et le couvre-disque monté
14-N’utilisez que le fil nylon ou la lame recommandé par
le fabricant par exemple, n'utilisez jamais de fil métallique
ni de corde renforcée de fil métallique qui, en se cassant,
deviendrait un projectile dangereux.
15-Quand le moteur fonctionne n’effectuez aucun entretien
et ne touchez pas au disque.
16-Quand vous arrêtez le moteur, veillez à ce que
l’instrument de coupe soit immobilisé avant de poser la
débroussailleuse.
17-Avant de refaire le plein, arrêtez le moteur et laissez-
le refroidir, remplir le réservoir loin des sources de chaleur
et ne pas fumer pendant Ie ravitaillement ou le mélange
du carburant.
18-N’enlevez pas le bouchon du réservoir si le moteur est
en marche.
19-Essuyez le carburant renversé sur la machine.
Déplacer la débroussailleuse de 3 métres de l’endroit où
vous avez fait le plein avant la mise en route du moteur.
20-N’utilisez pas de carburant pour les opérations de
nettoyage.
21-Ne contrôlez pas l’étincelle de la bougie près du trou
du cylindre.
22-Ne travaillez pas avec un pot d’échappement abimé.
23-Avant d’utiliser la débroussailleuse, déblayez la zone
à couper de tous les débris tel que: cailloux, vitre, fil de
fer ou cordes etc. pouvant être projectés par l’outil de
coupe ou pouvant emmeler.
24-Avant de ranger l’appareil, laissez le moteur refroidir
et vider le réservoir de carburant.
25-Ranger la débroussailleuse, de façon à ce que ses
parties tranchantes ne puissent causer des blessures,
loin des sources de chaleur et soulevée du sol.
