Icy Box IB-DK2251AC User manual

User‘s Manual IB-DK2251AC
USB 3.0 DockingStation with dual video output
Handbuch IB-DK2251AC
USB 3.0 DockingStation mit zweifacher Videoausgabe

Sicherheitshinweise IB-DK2251AC

Sicherheitshinweise IB-DK2251AC
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und
Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen
Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur
Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum
Tod oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die
zum Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die
zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Um-
weltschäden führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn
vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG

Sicherheitshinweise IB-DK2251AC
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss
am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,
dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-
einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)
darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen
Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Pro-
dukt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte
zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter [email protected] oder
besuchen Sie unsere Internetseite www.raidsonic.de.
WARNUNG
ACHTUNG
ACHTUNG
ACHTUNG

Sicherheitshinweise IB-DK2251AC Safety information IB-DK2251AC
Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity of the
consequences if the measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or
serious injury.
Warns of a potentially hazardous situation that may cause
death or serious injury.
Warns of a potentially hazardous situation that may cause
minor injury.
Warns of a potential situation that may cause material or
environmental damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if
intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT

Safety information IB-DK2251AC
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data loss
Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or
short circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components, recycling circle interrupted
This icon on product and packaging indicates that this product must not be
disposed of as part of domestic waste. In compliance with the Waste Elec-
trical and Electronic Equipment Directive (WEEE) this electrical device and
potentially included batteries must not be disposed of in conventional, do-
mestic waste or recycling waste. If you would like to dispose of this product
and potentially included batteries, please return it to the retailer or your local
waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
[email protected] or visit our website at www.raidsonic.de.
WARNING
IMPORTANT
IMPORTANT
IMPORTANT

Safety information IB-DK2251AC
Package content
IB-DK2251AC, wall power supply, USB 3.0 Type-B to Type-A/Type-C™ cable (100 cm),
quick installation guide
Front view
1. Headset and microphone interface
2. USB 3.0 Type-A data interfaces, up to 5 Gbit/s
3. LEDs for Power and access
Rear view
1. 4x USB 2.0 Type-A data interfaces, up to 480 Mbit/s
2. RJ45 Ethernet interface / Gigabit
3. 2x HDMI® interfaces up to 2k@60Hz/each monitor
4. USB 3.0 Type-B host PC interface
5. Power jack, DC 5 V@4 A
Requirements
• Host PC with an available USB 3.0 Type-A or Type-C™ port
• Available AC electrical outlet
• HDMI® enabled displays with cable as needed (for additional external displays)
• 2K-capable displays are required to achieve 2K resolutions
• Any of the following operating systems: Windows® 10, macOS®
Please consult your host PC documentation or contact PC manufacturer to confirm compa-
tibility with these technologies.
Manual IB-DK2251AC
1. 4.2. 3. 5.
1. 2. 3.

Starting up
Install the Driver!
Caution: Do not connect the DockingStation to your computer before installing the driver
from the download area of: https://www.displaylink.com/downloads
Windows®:
1. Download the correct driver from webpage above.
2. Click on “Run Setup.exe”.
3. Follow the instructions and finish the driver installation.
4. Connect the DockingStation to a supported USB 3.0 Type-C™ or USB 3.0 Type-A
port on the PC.
5. Restart the PC.
6. The IB-DK2251AC is ready to be used.
macOS®:
1. Download the correct driver from webpage above.
2. Run the file Mac_driver\ driver.dmg by double click.
3. Follow the instructions and finish the driver installation.
4. Connect the DockingStation to a supported USB 3.0 Type-C™ or USB 3.0 Type-A
port on the macOS® computer.
5. Restart the computer.
6. The IB-DK2251AC is ready to be used.

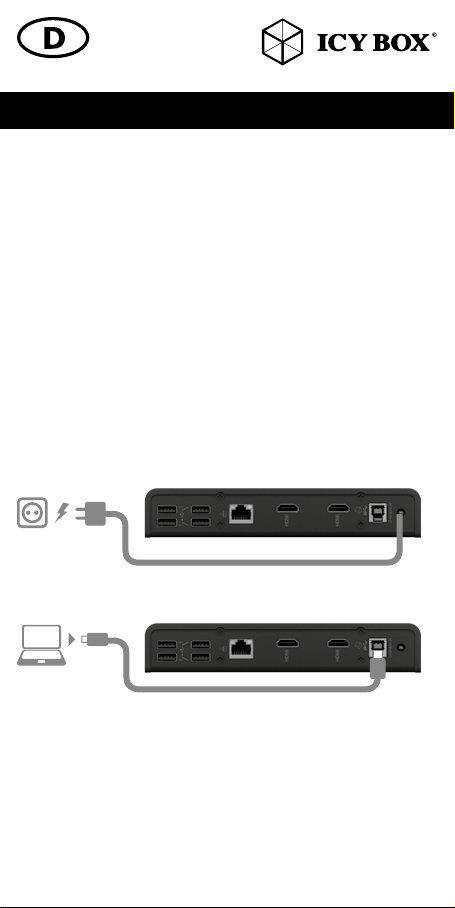

Starting up
1. Plug in power supply
The device is now powered on!
2. Connect the USB 3.0 Type-B to Type-C™/Type-A cable
3. Connect your devices to the appropriate interfaces on the dock
Manual IB-DK2251AC

Manual IB-DK2251AC
Monitor connections

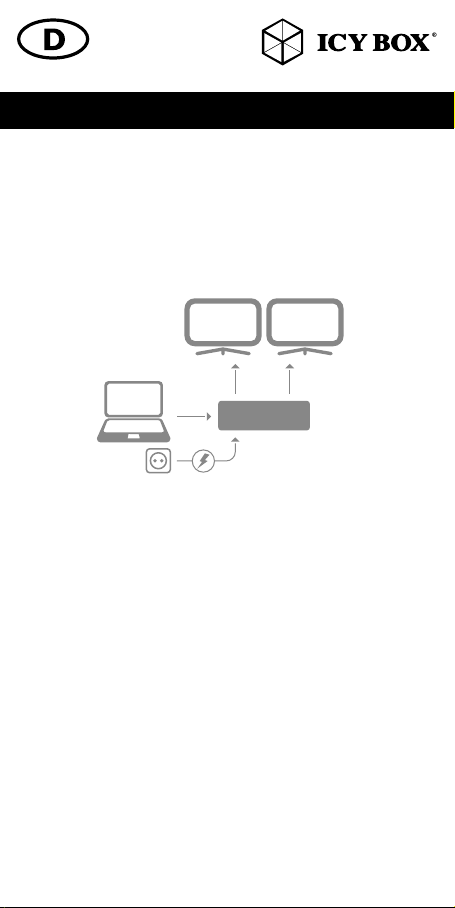

Connection of one computer to two HDMI®monitors
You can set up dual displays by using the video output ports of the IB-DK2251AC (2x
HDMI®). Connect your monitors to the HDMI® interfaces by using certified HDMI®
cables (not included).
It is recommended that to use the same size, type and resolution monitors for connecting. Same
type monitor means the monitors have the same native resolution and display refresh rate.

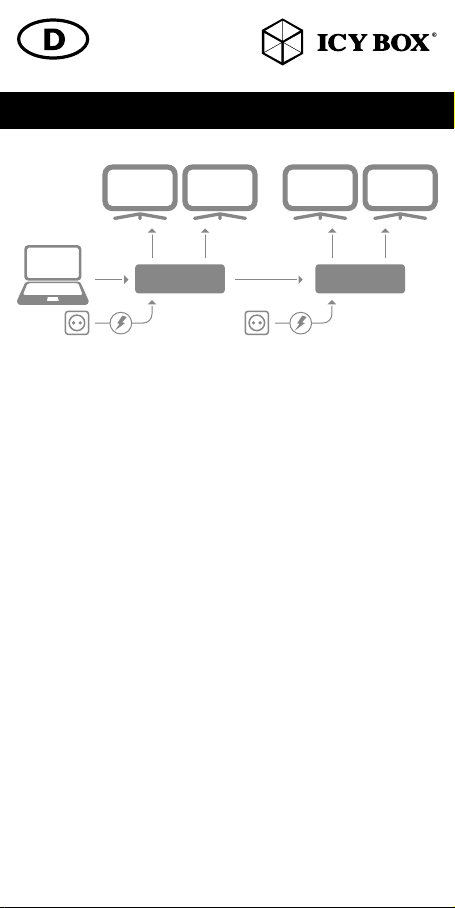

Connection of one computer to multiple monitors
(optional, multiple DockingStations necessary)
1. Connect a compatible computer to the powered DockingStation (Dock 1) as
shown as above.
2. Connect a USB 3.0 Type-A port of Dock 1 to the USB Type-B host interface of
a second DockingStation (Dock 2, not included) via a supported USB 3.0 cable
(not included).
3. Connect monitors to both docks via standard HDMI® cables (not included).
Note: The device can work with any compatible DockingStation to set up similar connec-
tions as shown as in the drawing below.
A third DockingStation in a row is also also supported (up to six monitors then), but keep in
mind the lower performance, because of the USB 3.0 bandwidth limitation).
Manual IB-DK2251AC
HDMI HDMI
HDMI HDMI HDMI HDMI

Please setup your displays settings accordingly to your operating system and requirements.
For detailed information of your operating system, see the corresponding
operation manual and description of your operating system.
Supported video resolutions
The DockingStation supports 2x 2K@60 Hz Full HD resolution if the connected HDMI®
displays supports it (up to 1920x1080@60 Hz /each).
Manual IB-DK2251AC Handbuch IB-DK2251AC

Verpackungsinhalt
IB-DK2251AC, Steckernetzteil, USB 3.0 Type-B zu Type-A/Type-C™ Kabel (100 cm),
Schnellinstallationsanleitung
Vorderansicht
1. Kopfhörer- und Mikrofonschnittstelle
1. USB 3.0 Type-A Datenschnittstellen, bis zu 5 Gbit/s
2. LEDs für Betrieb und Verbindung
Rückansicht
1. 4x USB 2.0 Type-A Datenschnittstelle, bis zu 480 Mbit/s
2. RJ45 Ethernet Schnittstelle / Gigabit
3. 2x HDMI® Schnittstellen bis zu 2k@60Hz/je Monitor
4. USB 3.0 Type-B Host-PC Schnittstelle
5. Stromanschluss, DC 5 V@4 A
Anforderungen
• Host Computer mit freier USB 3.0 Type-A oder Type-C™ Schnittstelle
• Verfügbare Steckdose
• HDMI® Monitore mit entsprechenden Verbindungskabeln (wenn zusätzliche ex-
terne Monitore verwendet werden sollen)
• 2K-fähige Monitore um die volle 2K Auflösung erreichen zu können
• Unterstützte Betriebssysteme: Windows® 10, macOS®
Bitte prüfen Sie die Dokumentation Ihres Host-PCs oder wenden Sie sich an den PC-Her-
steller, um die Kompatibilität mit diesen Technologien zu bestätigen.
Inbetriebnahme
Installieren Sie den Treiber!
Achtung: Laden Sie sich bitte erst die aktuellen Treiber unter
https://www.displaylink.com/downloads herunter. Schließen Sie erst nach der Installa-
tion die DockingStation an ihr System an!
Handbuch IB-DK2251AC
1. 4.2. 3. 5.
1. 2. 3.

Windows®
1. Laden sich die korrekte Datei von oben genannter Webseite herunter.
2. Starten Sie „Run Setup.exe“
3. Folgen Sie den Anweisungen und schließen Sie die Installation ab.
4. Starten Sie ihren PC neu
5. Verbinden Sie die DockingStation mit ihrem PC über eine unterstützte USB
Type-C™ oder USB 3.0 Type-A Schnittstelle.
6. Fertig! Sie können die IB-DK2251AC nun verwenden.
macOS®
1. Laden sich die korrekte Datei von oben genannter Webseite herunter.
2. Starten Sie die Datei Mac_driver\ driver.dmg
3. Folgen Sie den Anweisungen
4. Verbinden Sie die DockingStation mit Ihrem macOS® Computer über eine unter-
stützte USB Type-C™ oder USB 3.0 Type-A Schnittstelle.
5. Starten Sie ihren Computer neu
6. Fertig! Sie können die IB-DK2251AC nun verwenden.
Inbetriebnahme
1. Netzteil anschließen.
Das Gerät ist nun eingeschaltet!
2. USB 3.0 Type-B zu Type-C™/Type-A) Kabel anschließen
3. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.
Handbuch IB-DK2251AC

Zwei HDMI® Monitore mit einem Computer verbinden
Sie können zwei HDMI® Monitore hinzufügen, indem Sie diese an die Videoschnittstellen
der IB-DK2251AC (2x HDMI®) anschließen.
Verbinden Sie die HDMI® Monitore unter Verwendung von zertifizierten HDMI® Kabeln
(nicht enthalten).
Es wird empfohlen Monitore der gleichen Größe, Auflösung und des gleichen Typs zum
Anschluss zu verwenden. Gleicher Typ bedeutet, dass die Geräte die gleiche native
Auflösung und Bildwiederholrate verfügen.
Eine größere Anzahl von Monitoren mit einem Computer verbinden
(optional, mehrere DockingStations notwendig)
1. Verbinden Sie einen kompatiblen Computer mit der angeschalteten DockingStation
(Dock 1) wie oben bereits beschrieben.
2. Verbinden Sie nun eine USB 3.0 Type-A Schnittstelle von Dock 1 mit der USB
Type-B Host Schnittstelle einer zweiten DockingStation (Dock 2, nicht enthalten)
über ein unterstütztes USB 3.0 Kabel (nicht enthalten).
3. Verbinden Sie nun eine entsprechende Anzahl an Monitoren mit den so in Reihe
geschalteten DockingStations mittels unterstützter HDMI® und DisplayPort® Kabel
(nicht enthalten).
Hinweis: Das Gerät kann mit jeder kompatiblen DockingStation zusammenarbeiten, um
ähnliche Verbindungen einzurichten, wie in der folgenden Zeichnung dargestellt.
Eine dritte DockingStation in Folge wird ebenfalls unterstützt (also bis zu sechs Monitore),
aber denken Sie an die geringere Leistung, wegen der USB 3.0-Bandbreitenbes-
chränkung).
Handbuch IB-DK2251AC
HDMI HDMI

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres
Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte
dem Handbuch und Beschreibungen ihres Betriebssystems.
Unterstützte Videoauflösungen
Die IB-DK2251AC unterstützt 2x 2K@60 Hz Full HD Auflösungen, wenn die angeschlosse-
nen HDMI® Monitore diese Auflösung ebenfalls unterstützen
(bis zu 1920x1080@60 Hz /Monitor).
Handbuch IB-DK2251AC
HDMI HDMI HDMI HDMI

© Copyright 2019 by RaidSonic Technology GmbH. All Rights Reserved.
The information contained in this manual is believed to be accurate and reliable. RaidSonic
Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic
Technology GmbH reserves the right to make changes in the specifications and/or design of
the above-mentioned product without prior notice. The diagrams contained in this manual may
also not fully represent the product that you are using and are there for illustration purposes only.
RaidSonic Technology GmbH assumes no responsibility for any differences between the pro-
duct mentioned in this manual and the product you may have. Apple and macOS are registered
trademarks of Apple Computer Inc. Microsoft, Windows and the Windows logo are registered
trademarks of Microsoft Corporation. The terms HDMI
®
and HDMI
®
High-Definition Multimedia
Interface, and the HDMI
®
logo are trademarks or registered trademarks of HDMI
®
LA, Inc. in the
United States and other countries.
