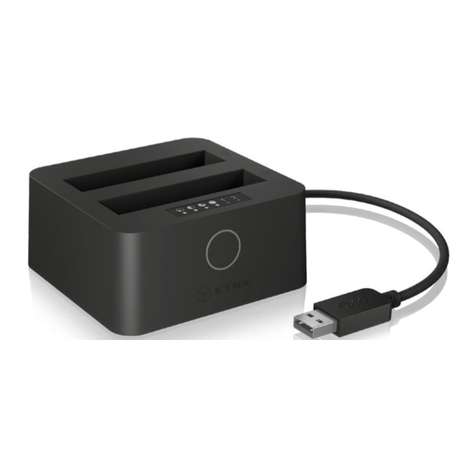

Icy Box IB-2812CL-U3 User manual

Manual/Handbuch IB-2812CL-U3
Docking and Clone Station for M.2 SATA SSDs

Sicherheitshinweise IB-2812CL-U3
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und
Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen
Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur
Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum
Tod oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die
zum Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die
zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Um-
weltschäden führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn
vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
Sicherheitshinweise IB-2812CL-U3

Sicherheitshinweise IB-2812CL-U3 Sicherheitshinweise IB-2812CL-U3
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss
am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,
dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-
einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)
darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen
Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Pro-
dukt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte
zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter [email protected] oder
besuchen Sie unsere Internetseite www.raidsonic.de.
ACHTUNG
ACHTUNG
ACHTUNG

Safety information IB-2812CL-U3
Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity of the
consequences if the measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or
serious injury.
Warns of a potentially hazardous situation that may cause
death or serious injury.
Warns of a potentially hazardous situation that may cause
minor injury.
Warns of a potential situation that may cause material or
environmental damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if
intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT
WARNING

Safety information IB-2812CL-U3
5. Potential data loss
Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or
short circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components,
recycling circle interrupted
This icon on product and packaging indicates that this product must not be
disposed of as part of domestic waste. In compliance with the Waste Elec-
trical and Electronic Equipment Directive (WEEE) this electrical device and
potentially included batteries must not be disposed of in conventional, do-
mestic waste or recycling waste. If you would like to dispose of this product
and potentially included batteries, please return it to the retailer or your local
waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
[email protected] or visit our website at www.raidsonic.de.
IMPORTANT
IMPORTANT
IMPORTANT

Product overview / Produktübersicht
Front view/ Frontalansicht
Manual/Handbuch IB-2812CL-U3
1.
Manual/Handbuch IB-2812CL-U3
2. 3. 4. 5. 6. 7. 8.
9. 10. 11 . 12 . 13.
EN DE
1. LED for power of device 1. LED für Betrieb des Gerätes
2. LED for power of target SSD 2. LED für Betrieb der Ziel-SSD
3. LED for power of source SSD 3. LED für Betrieb der Quell-SSD
4. LED for clone progress,
blinking for clone-process
4. LED für Klonfunktion,
blinkend für Fortschritt
5. Button for reset 5. Taste zum Zurücksetzen
6. Button for clone mode
confirmation
6. Taste für Bestätigung
der Klonfunktion
7. Switch for PC/ clone mode 7. Schalter für PC/ Klon Modus
8. USB interface to
host computer
8. USB Anschluss zum
Hostcomputer
9. Cover 9. Mounting clip
10. Bay for target SSD 10. Schacht für Ziel-SSD
11 . Bay for source SSD 11 . Schacht für Quell-SSD
12 . Power supply in 12 . Netzteil Buchse
13. Mounting clip 13. Befestigungsclip

Manual/Handbuch IB-2812CL-U3
Packing content:
IB-2812CL-U3, USB 3.0 Micro-B to Type-A cable, manual
SSD not included
Key features:
• External enclosure for M.2 SATA SSDs
• Interface to host computer: USB 3.0 Type-A, with up to 5 Gbit/s
• Toolless assembly of both SSDs
• Bootable SSD cloning, even without PC (standalone)
• Creates an identical copy of your SSD without a computer
• B-Key socket for B-Key or B+M-Key SSDs
• For two M.2 SATA SSD, 22 x 30/42/60/80 mm
Verpackungsinhalt
IB-2812CL-U3, USB 3.0 Micro-B zu Type-A Kabel, Handbuch
SSD nicht im Lieferumfang enthalten
Hauptmerkmale
• Externes Gehäuse für M.2 SATA SSDs
• Anschluss zum Hostcomputer: USB 3.0 Type-A, mit bis zu 5 Gbit/s
• Werkzeuglose Montage beider SSDs
• Bootfähige SSD klonen, auch ohne PC (standalone)
• Erstellt eine identische Kopie ihrer SSD ohne Computer
• B-Key Sockel für B-Key oder B+M-Key SSDs
• Für zwei M.2 SATA SSDs, 22 x 30/42/60/80 mm
Manual/Handbuch IB-2812CL-U3

Installation / Einbau
Important: During the drive assembly all cabling has to be disconnected from the
computer.
Wichtig: Während der Installation eines Laufwerks darf das Gehäuse nicht am Computer
angeschlossen sein.
Manual/Handbuch IB-2812CL-U3
1
56
Manual/Handbuch IB-2812CL-U3
M.2 SATA SSD
23
4
1.1
3.1

Manual/Handbuch IB-2812CL-U3 Manual/Handbuch IB-2812CL-U3
1. Drücken Sie leicht auf die Pfeilmarkie-
rung der Abdeckung und ziehen Sie
diese aus den Führungsschienen um
das Gehäuse zu öffnen. Entfernen und
legen Sie die vorinstallierten Befesti-
gungsclips zur Seite – diese brauchen
Sie für die Installation
(siehe Bild 1.1).
Gently press on the arrow mark on
the cover and slide it out of the guide
rails to open the housing. Remove
and put the pre-installed mounting
clips to the side - you will need them
for installation (see picture 1.1).
2. Platzieren Sie Ihre SSD vorsichtig mit
der Anschlussseite in einem Winkel
von ca. 30° in die M.2-Buchse, so
dass sie sich widerstandslos einfügt.
Carefully place your SSD with the
connection side at an angle of ap-
proximately 30° into the M.2 socket
so that it fits without resistance.
3. Setzen Sie den Befestigungsclip am
Ende der M.2 SSD an und platzieren
sie diese zwischen den beiden halb-
runden hervorhebungen
(wie in Bild 3.1 gezeigt).
Attach the mounting clip to the end
of the M.2 SSD between the two
halfround accentuations
(as shown in picture 3.1)
4. Drücken Sie dann die SSD vorsichtig
nach unten und befestigen Sie diese
mit den Befestigungsclips.
Then gently push the SSD down and
secure them with the mounting clips.
5. Schieben Sie die Abdeckung wieder
in die Führungsschienen.
Push the cover back in the guide rails
to close the enclosure.
6. Verbinden Sie die IB-2812CL-U3
mittels des beiliegenden Kabels mit
dem entsprechenden Anschluss Ihres
Computers.
Connect the IB-2812CL-U3 via the
delivered cable to the corresponding
port of your host computer.

Application
The Docking and Clone Station can be connected to or disconnected from the computer
without shutting down the computer.
Please await the end of read, write and clone operations before disconnecting the
enclosure to avoid data loss.
Usage
Choose your desired working mode of the Docking and Clone Station through the switch
on the front. You can choose between PC and clone mode. To switch from clone mode
to PC mode, simply select the desired position of the switch and press the „Reset“ button.
The SSDs are then registered in the operating system. If you are in PC mode and select the
switch position „Clone” simply press the „Reset“ button. The SSDs will be logged out and
the clone process can be started. Disconnecting the USB or power supply connection is
not necessary.
...when using PC mode
The IB-2812CL-U3 allows you to run two different SSDs regardless their brands, models,
or capacities via one USB connection. Just connect the IB-2812CL-U3 to the computer and
the SSDs will be detected as independent drives.
• Connect the IB-2812CL-U3 via the delivered cable to the corresponding port of your
host computer.
• When the IB-2812CL-U3 has been plugged in correctly the Power LED will turn on
blue!
• If the installed SSDs have been recognized correctly, the LED (Target or Source)
associated with the slot flashes green.
• A new SSD must first be initialized, partitioned and formatted by the operation system
to be displayed by the system.
• If the drive isn’t recognized instantly by the operating system please check:
• if the driver software is installed (USB),
• if the SSD is initialized, partitioned and formatted.
...when using clone mode
Important Information before you start the cloning process:
• The clone function creates an identical copy of your drive
– no need to connect to any computer.
• You can copy a bootable system disk without additional software or professional skills.
• Since the cloning process copies every single byte of the source drive the process may
take several hours depending on the drive capacity.
• After the cloning process is completed, in some cases the computer may not be able
to identify both drives since they are assigned to the same drive letter. To separate the
drives, you must assign one drive to a new drive letter or set them to „online” under
„disk management“ (Windows).
• If only one drive is plugged into Source, there will be no action when you press the
Clone button.
• The target SSD (Target) must be of the same size or bigger than the source SSD
(Source).
• If the target drive is smaller than the source drive, the clone mode cannot be selected
by pressing the button. The device reacts by not using flashing LEDs.
• If the target drive (Target) is bigger than the source drive (Source), you may create a
new volume with the remaining space on the target drive after cloning.
The SSDs will not show up in the operating system as drives, the clone mode will work
without an active PC connection.
Important: Make sure that the source SSD is installed in the „Source“ bay and the target
SSD in the „Target“ bay.
Manual IB-2812CL-U3 Manual IB-2812CL-U3

Manual IB-2812CL-U3 Manual IB-2812CL-U3
Starting the clone process
• Connect the IB-2812CL-U3 via an optional power supply or the delivered cable to the
corresponding port of your host computer.
• When the IB-2812CL-U3 has been plugged in correctly the Power LED will turn on blue!
• To start the clone process, press and hold the „Clone“ button for around 10 seconds.
If the selection was successful, the 0-50% and 50-100% LED will blink with a high
frequency. Press the Clone button again to start the clone mode. If the starting process
successful, only the 0-50% LED frequency will blink to show the cloning progress.
• To interrupt the cloning progress just press the „Reset” button.
• The clone process is completed when both progress LEDs are
permanently green (not flashing).
• To switch from clone mode to PC mode, simply press the „Reset“ button.
The SSDs are then registered in the operating system.

Handbuch IB-2812CL-U3
Anwendung
Die Docking und Klonstation kann im laufenden Betrieb des Rechners angeschlossen oder
von diesem getrennt werden.
Bitte das Ende von Schreib-, Lese- und Klonvorgängen abwarten bevor ein angeschlosse-
nes Gehäuse vom Rechner getrennt wird, um Datenverlust zu vermeiden.
Verwendung
Wählen Sie den gewünschten Modus der Docking und Klonstation über den Schalter auf
der Vorderseite aus. Sie können zwischen dem PC- und Klon Modus wählen. Um aus dem
Klon Modus in den PC Modus zu gelangen, reicht das betätigen der Taste „Reset“. Die
SSDs werden dann im Betriebssystem angemeldet. Befinden Sie sich im PC Modus und
möchten in den Klon Modus wechseln, betätigen Sie die „Reset“ Taste. Daraufhin werden
die SSDs abgemeldet und der Klon-Vorgang kann gestartet werden. Das trennen der USB
oder Stromverbindung ist nicht notwendig.
...wenn der PC Modus genutzt wird
Die IB-2812CL-U3 ermöglicht es Ihnen zwei SSDs über eine USB Verbindung unabhängig
voneinander zu verwenden. Verbinden Sie einfach die IB-2812CL-U3 mit Ihrem Computer
per USB und die entsprechenden SSDs werden als einzelne Laufwerke dargestellt.
• Verbinden Sie die IB-2812CL-U3 mittels des beiliegenden Kabels mit dem entsprechen-
den Anschluss Ihres Computers.
• Wurde die IB-2812CL-U3 richtig eingesteckt, leuchtet die Power LED blau auf.
• Wurden die installierten SSDs korrekt erkannt, blinkt die zum Schacht gehörige LED
(Target oder Source) grün auf.
• Eine neue SSD muss vom Betriebssystem erst initialisiert, partitioniert und formatiert
werden, um vom System angezeigt zu werden.
• Wenn die SSD nicht sofort vom System erkannt wird bitte prüfen Sie:
• ob die Treibersoftware installiert ist (USB),
• ob die SSD initialisiert, partitioniert und formatiert ist.
...wenn der Klon Modus genutzt wird
Wichtige Informationen bevor Sie den Klon-Vorgang starten:
• Der Klon Modus erstellt eine identische Kopie ihrer Festplatte – ohne dass das Gerät
an einen Computer angeschlossen werden muss.
• Ohne Zusatzsoftware oder Profikenntnisse können Sie eine bootfähige Systemplatte
kopieren.
• Die SSDs werden im Betriebssystem nicht als Laufwerke angezeigt, der Klon Modus
funktioniert ohne eine aktive PC-Verbindung.
• Da die Klon-Funktion jedes einzelne Byte der Quellfestplatte kopiert, kann dieser Vor-
gang abhängig von der Laufwerkskapazität mehrere Stunden dauern.
• Nach Beendigung des Klonvorgangs kann es vorkommen, dass der Computer nicht
beide Laufwerke
• Identifizieren kann, da sie dem gleichen Laufwerksbuchstaben zugeordnet sind. Um
dies zu beheben muss mindestens einer SSD ein anderer Laufwerksbuchstabe zuge-
wiesen oder als „online“ markiert werden (Windows: Datenträgerverwaltung).
• Ist nur eine SSD in Schacht Source eingesetzt, kann der Klon-Vorgang durch Drücken
der „Clone“ Taste nicht begonnen werden.
• Die Ziel-Laufwerk (Target) muss gleichgroß oder größer als die Quell- Laufwerk
(Source) sein.
• Sollte die Ziel-SSD (Target) kleiner als die Quell- SSD (Source) sein, ist die Auswahl
des Klon Modus durch drücken der Taste nicht möglich. Das Gerät reagiert mit dem
Verzicht auf blinkende LEDs.
• Sollte die Ziel-SSD (Target) größer sein als die Quell- SSD (Source), so bleibt nach
dem Klon-Vorgang freie Kapazität für weitere Partitionen übrig.
Handbuch IB-2812CL-U3

Handbuch IB-2812CL-U3
Den Klon-Vorgang starten
• Verbinden Sie die IB-2812CL-U3 mittels eines optionalen Netzteils des beiliegenden
Kabels mit dem entsprechenden Anschluss Ihres Computers.
• Wurde die IB-2812CL-U3 richtig eingesteckt, leuchtet die Power LED blau auf.
• Um den Klon-Vorgang zu starten, halten Sie die Taste „Clone“ für ca. 10 Sekunden ge-
drückt. Wenn die Auswahl erfolgreich war, blinken die 0-50% & 50-100% LEDs grün.
Durch weiteres betätigen der „Clone“ Taste wird der Klon-Vorgang gestartet. Dies ist
erfolgreich gestartet, wenn nur noch die 0-50% LED blinkt.
• Um den Klon-Vorgang abzubrechen, drücken Sie während des Vorgangs die „Reset“
Taste.
• Der Klon-Vorgang ist abgeschlossen, wenn beide Fortschritts-LEDs dauerhaft grün
leuchten (kein blinken).
• Um aus dem Klon Modus in den PC Modus zu gelangen, reicht das Betätigen der Taste
„Reset“. Die SSDs werden dann im Betriebssystem angemeldet.

© Copyright 2019 by RaidSonic Technology GmbH. All Rights Reserved.
The information contained in this manual is believed to be accurate and reliable. RaidSonic
Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic
Technology GmbH reserves the right to make changes in the specifications and/or design of
the above mentioned product without prior notice. The diagrams contained in this manual may
also not fully represent the product that you are using and are there for illustration purposes only.
RaidSonic Technology GmbH assumes no responsibility for any differences between the product
mentioned in this manual and the product you may have. Apple and macOS, MAC, iTunes and
Macintosh are registered trademarks of Apple Computer Inc.
