Igefa Bluematic vc 36 b eco User manual

BA 06/2019

DE Gebrauchsanweisung EN Instruction manual

DE: Bürstsauger EN: Carpet vacuum cleaner

BA 06/2019

Inhaltsverzeichnis

Seite

1. Zubehör.............................................................................4

2. Technische Daten..............................................................4

3. Sicherheitshinweise .........................................................5

4. Inbetriebnahme ................................................................8

5. Wartung.............................................................................9

Table of contents

Page

1. Attachments......................................................................4

2. Technical Details ..............................................................4

3. Safety Instructions............................................................5

4. Preparation .......................................................................8

5. Maintenance......................................................................9

2

Sonderzubehör

1 1495 Verlängerungsschlauch

2 1084 Verlängerungsrohr

31081 Zubehörklammer

4 1092 Fugendüse

5 1094 Staubpinsel

6 1325 Wand- und Polsterbürste

7 1496 Heizkörperpinsel

Service -Teile

1 1055 Filtertüte

2 1079 Stoff-Filterbeutel

(nur mit Mikrofilter verwenden)

3 10120 Schalldämpfer

410109 HEPA-Abluftfilter

5 1044 Sicherheitsfilter

6 1435 Mikrofilter

Optional Attachments

1 1495 Extension Hose

2 1084 Extension Tube

31081 Clamp

4 1092 Crevice Nozzle

5 1094 Dusting Brush

6 1325 Wall and Floor Brush

7 1496 Radiator Brush

Service Parts

1 1055 Paper Bag

2 1079 Cloth Bag

(only use with Micro-Filter)

3 10120 Silencer

4 10109 HEPA Exhaust Filter

5 1044 Vacuum Motor Filter

6 1435 Micro-Hospital-Filter

12

3

4

5

6

7

Arbeiten an der elektrischen Installation dürfen nur von

Sachkundigen ausgeführt werden.

Works on the electric system must only be performed by quali-

fied persons.

2. Technische Daten

Staubsauger:

Gebläsemotor .......................................700 Watt

Unterdruck ...........................................165 mbar (1682 mm H2O)

Luftmenge ............................................45 l/s

Filtertüte...............................................5,0 Liter, 3-lagig

Bürstenmotor .......................................175 Watt

Arbeitsbreite.........................................360 mm

Bürstenstreifen.....................................auswechselbar

Bürstenantrieb .....................................Zahnriemen mit

elektronischem

Überlastschutz

Höhe .....................................................1240 mm

Breite ...................................................360 mm

Gewicht ................................................8,8 kg

Ermittelte Werte gemäß EN 60335-2-69:

Vibrationspegel ....................................<= 2,5 m/s2

Unsicherheit K.......................................0,2 m/s2

Schalldruckpegel .................................< 70 dB(A)

Schutzklasse .......................................II, doppelt insoliert

Vacuum Cleaner:

Vacuum Motor.......................................700 Watt

Suction..................................................165 mbar (1682 mm H2O)

Air Flow ................................................45 l/s

Filter Bag..............................................5,0 litres, 3-layer

Brush motor .........................................175 Watt

Working width.......................................360 mm

Brush strip............................................replaceable

Brush drive...........................................non slip drive belt

with electronic

overload protection

Height ..................................................1240 mm

Width ....................................................360 mm

Weight ..................................................8,8 kg

Values determined according to EN 60335-2-69:

Vibration level ......................................<= 2,5 m/s2

Uncertainty K.......................................0.2 m/s2

Sound pressure level ...........................< 70 dB(A)

Protection ............................................double insulated

2. Technical Details

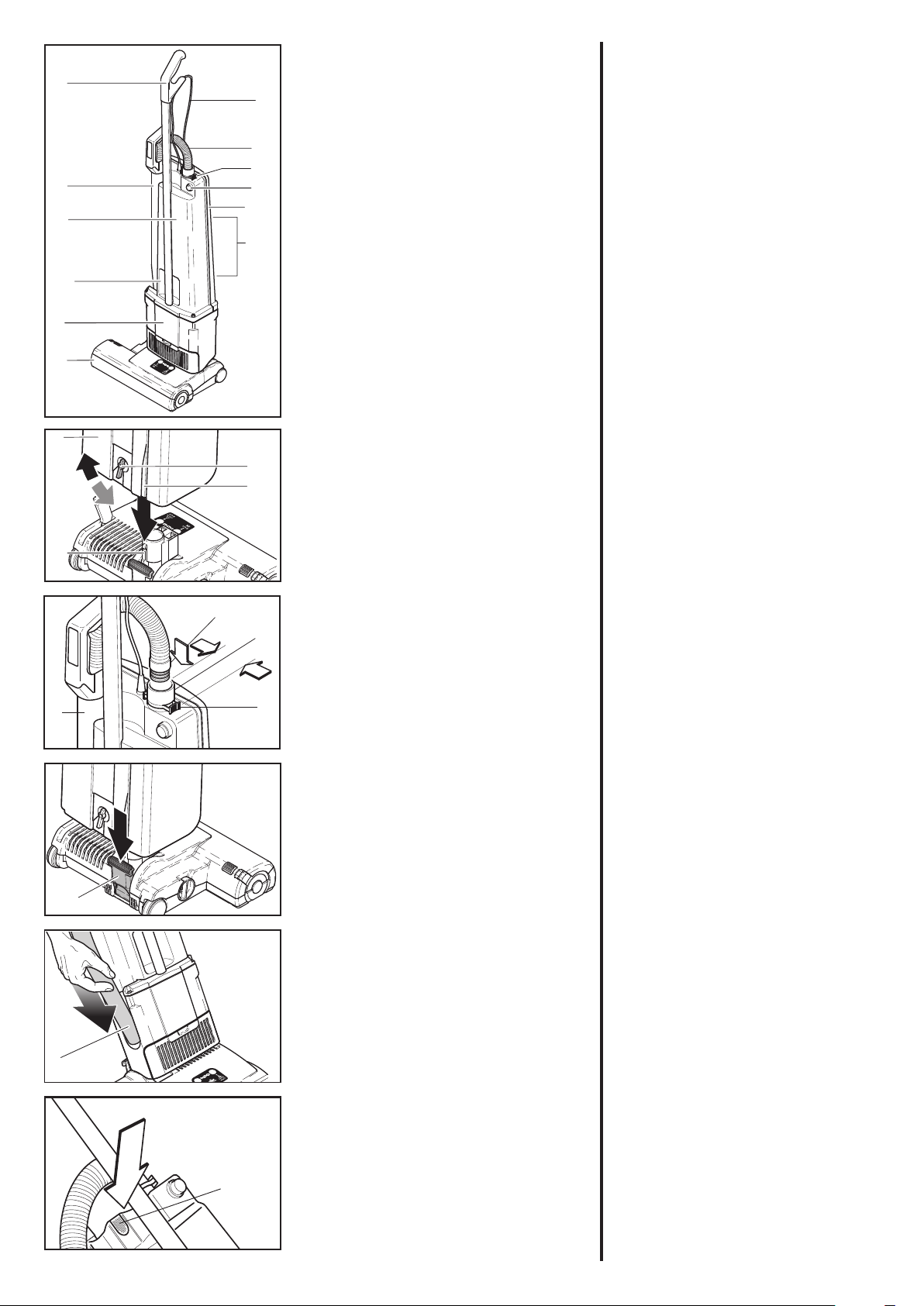

1. Zubehör / Attachments

5

1

2

3

6

4

7

3

Original instruction manual

Please read these instructions and also the

Floor maintenance guide carefully before

using the machine.

CAUTION! Failure to follow the safety instructions

marked with this symbol can pose a hazard.

Thank you for choosing igefa. We have made every effort to

ensure that you will be highly satisfied with our products.

This igefa is a quality product that has been designed and

made in Germany using the most modern technology

and materials. The S-Class filtration and the effective

cleaning power give you the highest standards of cleaning

efficiency. If you have any feedback, please contact us at

www.igefa.com.

3. Safety Instructions

Please save these instructions. If you pass the machine to

a third party, please pass these on as well. The use of the

machine is at your own risk. The manufacturer / supplier

is not liable for any injury or damage caused by incorrect

usage of the machine.

This appliance is suitable for commercial use, e.g. in hotels,

schools, hospitals, factories, shops, offices, and rental

companies.

This machine is not intended for use by persons (including

children) with reduced physical, sensory or mental

capabilities or lack of experience and knowledge.

Children should be supervised to ensure that they do not

play with the appliance. Cleaning and user maintenance

should not be done by children without strict supervision.

CAUTIONS

Before using the vacuum cleaner, always check for any

signs of damage, especially to the mains cable and hose.

If a component is damaged, it must be replaced with a

genuine igefa part. For safety reasons internal components

must be fitted by a igefa service representative or an

authorised service technician. The use of non-genuine

parts will waive the warranty for this product and could

pose a serious safety risk. All repairs within the guarantee

period should be performed by an authorised igefa service

representative.

Electrical appliance, do not expose to liquid, moisture or

heat.

Always turn off and unplug the machine before

undertaking any maintenance.

Do not use a damaged machine.

Do not use on people or animals.

This machine must not be used for picking up liquid,

sharp objects, hot material, such as fire ash, or

hazardous/ harmful dust.

Original Bedienungsanleitung

Lesen Sie bitte diese Gebrauchsanweisung

und beachten Sie die darin enthaltenen

Gebrauchs-,Sicherheits-undWarnhinweise,

bevor Sie das Gerät in Betrieb nehmen.

ACHTUNG! Die Sicherheitshinweise mit diesem Sym-

bol können bei Nichtbeachtung eine Gefahr für Perso-

nen darstellen.

Vielen Dank, dass Sie sich für einen igefa entschieden ha-

ben. Wir sind sicher, dass Ihnen dieses Gerät gute Diens-

te leisten wird und Sie viel Freude an ihm haben werden.

Ihre Hinweise und Wünsche nehmen wir gerne unter

www.igefa.com entgegen.

Ihr neuer igefa ist ein hochwertiges, langlebiges und in-

novatives Produkt, das nach neuester Technologie in

Deutschland entwickelt und gefertigt wurde. Seine effizien-

te Saugleistung und seine serienmäßig integrierte S-Klas-

se-Filtration bieten Ihnen außergewöhnlich hohe Stan-

dards. Erleben Sie selbst das professionelle Saugerlebnis!

3. Sicherheitshinweise

Die Gebrauchsanweisung bitte gut aufbewahren. Wird das

Gerät an Dritte weitergegeben, muss unbedingt die Ge-

brauchsanweisung mit übergeben werden.

Die Benutzung des Gerätes geschieht auf eigene Verant-

wortung. Der Hersteller haftet nicht für Schäden, die durch

falsche Bedienung oder nicht bestimmungsgemäßen Ge-

brauch verursacht werden.

Bestimmungsgemäße Verwendung

Diese Maschine ist für gewerbliche Zwecke bestimmt. z.B.

Hotels, Schulen, Krankenhäuser, Fabriken, Büros, Ge-

schäfte.

Dieses Gerät ist nicht zum Gebrauch durch Personen (ein-

schließlich Kindern) mit verringerten physischen, sensori-

schen oder mentalen Fähigkeiten oder Mangel an Erfah-

rung und/oder Wissen geeignet.

Beaufsichtigen Sie Kinder, die sich in der Nähe des Staub-

saugers aufhalten. Lassen Sie Kinder niemals mit dem

Staubsauger spielen. Reinigung und Benutzerwartung

dürfen nicht durch Kinder ohne Beaufsichtigung durchge-

führt werden.

Vor jedem Betrieb des Staubsaugers ist dieser auf sichtba-

re Schäden am Gerät, der Netzanschlussleitung sowie dem

Saugschlauch zu untersuchen. Falls ein Defekt festgestellt

wird, muss dieser durch den Hersteller, seinen Kunden-

dienst oder qualifiziertes Servicepersonal behoben werden.

Ein Gerät mit Defekten nicht anschließen!

Menschen oder Tiere nicht ab- bzw. aufsaugen.

Keine scharfen, leicht entflammbaren, explosiven und

gesundheitsschädlichen Stoffe oder Gase aufsaugen.

Nichts Glühendes, Heißes oder Wasser aufsaugen.

4

Niemals bei angeschlossenem oder laufenden Gerät an

die Bürste fassen! Es besteht Verletzungsgefahr durch Ein-

klemmung.

Das Gerät nur an einwandfreien und korrekt abgesicherten

elektrischen Installationen betreiben.

Netzkabel von scharfen Kanten fern halten.

Dieser Staubsauger ist nur zur Trockenanwendung

bestimmt und darf nicht im Freien und unter nassen

Bedingungen verwendet oder aufbewahrt werden.

Nach Benutzung des Gerätes den Staubsauger ausschal-

ten und den Netzstecker ziehen.

Sicherer Gebrauch

Den Staubsauger nur an den vorgesehenen Griffen trans-

portieren und bedienen. Handgriff während des Betriebes

stets festhalten. Das Gerät erst abstellen, sobald die rotie-

rende Bürste komplett zum Stillstand gekommen ist, der

Netzschalter ausgeschaltet und der Netzstecker gezogen

wurde.

Wickeln Sie die Netzanschlussleitung nach dem Betrieb

wieder auf, da durch sie eine Stolpergefahr für Personen

entsteht.

Technische Sicherheit

Den Staubsauger nur gemäß der Anschlusswerte des Ty-

penschildes anschließen und betreiben.

Benutzen Sie das Anschlusskabel oder den Saugschlauch

nicht zum Tragen des Gerätes.

Netzstecker nicht am Kabel aus der Steckdose ziehen.

Achten sie darauf, dass das Netzkabel niemals einge-

quetscht wird.

Mit eingeschaltetem Gerät nicht über die Anschluss-

leitung fahren.

Den Staubsauger niemals ohne Filtertüte bzw. Filter be-

nutzen. Der Filterdeckel schließt nur mit korrekt einge-

setzter Filtertüte. Wenden sie keine Gewalt an.

Beobachten Sie die Füllanzeige des Staubbeutels und

wechseln Sie diesen bitte rechtzeitig.

Vor Hitzequellen, Feuchtigkeit und Wasser schützen und nur

trocken oder mit einem leicht feuchten Tuch reinigen.

Vor allen Arbeiten am Staubsauger:

Erst das Gerät ausschalten und den Netzstecker zie-

hen.

Das Gerät darf nur mit original igefa Filtertüten und

original igefa Ersatz- und Verschleißteilen betrieben

werden. Nur die Verwendung von Originalteilen für

dieses Produkt berechtigt zu Garantieleistungen und

gewährleistet die Betriebssicherheit des Gerätes. Än-

derungen am Staubsauger sind nicht zulässig.

Zubehör

Die Steckdose am Staubsauger ist nur für original Zu-

behör zu verwenden.

Do not use in the presence of flammable, explosive or

harmful materials and gases.

Do not touch the brush when it is turning as this will cause

a risk of injury to the fingers.

The machine should only be connected to a fault-free and

appropriate electricity supply system.

Do not connect a damaged appliance to the power supply.

Keep the cable away from sharp edges and prevent it

becoming trapped, crushed, or over-stretched (e.g. by

winding on too tightly).

Use on dry surfaces only. Do not store and use

outdoors or in damp conditions.

When you finish or interrupt your work, always turn off,

unplug the machine and ensure the rotating brush has

stopped.

Only carry the vacuum cleaner by the appropriate carrying

handle. Always hold the handle grip when operating the

vacuum cleaner.

Always stand the machine on a stable surface.

Rewind the mains cable if the machine is not in use to

reduce the risk of tripping.

Ensure that the connection data on the data label (voltage

and frequency) match the mains electricity supply.

Do not carry the vacuum cleaner by the cable or hose.

Only disconnect from the socket by pulling the plug.

Do not run over the cable.

Do not over stretch the cable. When winding it on the

machine ensure there is some slack where it enters the

handle grip.

Do not use the vacuum cleaner without the filter bag or

filters. If a filter bag is not fitted, the cover will not close.

Never force it.

Inspect the filter bag indicator regularly and change the

filter bag when necessary. We recommend changing all

filters regularly, either when they have become dirty, or

once 20 filter bags have been used.

Only clean with a dry or slightly damp cloth.

This machine should only be operated with genuine

igefa filter bags, filters and replacement parts. The

use of non-genuine parts will waive the warranty for

this product and could pose a serious safety risk.

Use only genuine igefa Attachments.

5

Allgemeine Bestimmungen

Die angegebenen Messwerte dieser Gerätebaureihe wur-

den nach der Verordnung (EU) NR. 666/2013 unter Anwen-

dung der harmonisierten Normen EN 60312-1 und den

zugehörigen Teilen der Norm EN 60335 erstellt.

Die Gerätebaureihe ist als Teppichstaubsauger nach den

oben genannten Verordnungen eingeordnet und muss als

solcher geprüft werden. Für eine hohe Energieeffizienz und

tiefgründige Reinigung Ihres Teppichbodens empfehlen

wir das Einstellen der Bürste und die Nutzung Ihres Staub-

saugers auf Stufe 1. Die Gerätebaureihe ist (in der ausgelie-

ferten Ausführung) nicht für den Einsatz auf harten Böden

geeignet.

4. Hinweis zur Entsorgung

igefa Geräte sind langlebig ausgelegt und können

meist problemlos und kostengünstig repariert wer-

den. Am Ende seines Nutzungszeitraums können

Sie das Gerät kostenlos an jeder öffentlichen Sam-

melstelle abgeben. Elektroaltgeräte gehören nicht

in den Restmüll. Weitere Informationen erhalten Sie

durch Ihre Kommune.

Miscellaneous provisions

The declared values of this series has been evaluated

according to the commission regulation (EU) No. 666/2013

applying the harmonized standards EN 60312-1, and the

applicable parts of the EN 60335.

Theseriesisclassifiedascarpetvacuumcleanersaccording

to the named regulations above and has to be tested as

such. For high energy efficiency and a deep and intensive

cleaning performance we recommend using Position 1 of

the height adjustment knob. The series is not suitable for

use on hard floors.

4. Note on Disposal

For advice on disposal of used appliances, please

contact your local authority .

6

4

13

14

15

17

2

Zusammenbau des Bürstsaugers

Das Staubsauger-Oberteil in senkrechter Position

auf die Elektro-Teppichbürste stecken. Die Linie

(13) auf dem Motorgehäuse (4) zeigt dabei genau

auf die Rippe am Gelenk (14). Der Drehknopf (15)

muß während des Aufsteckens nach links gedreht

sein, nach dem Aufstecken Knopf in senkrechte

Stellung drehen.

Saugschlauch anschließen

Das Handsaugrohr (6) erst in das Gelenk ein-

führen und dann mit dem Griff auf den Nocken

am Filtergehäuse stecken. Die passende

Schlauchseite in das Handsaugrohr (6) einfüh-

ren. Zum Anschließen des Schlauches (7) an

das Filtergehäuse, das Ende mit der schwar-

zen Buchse in die Verbindungshülse (25) ein-

führen und ganz einschieben. Zum Lösen des

Schlauches den Sicherungsring (8) an den

Griffflächen zusammendrücken.

Gelenkraste

Die Gelenkraste (17) arretiert den

Bürststaubsauger in senkrechter Ruhestellung.

Zum Lösen der Gelenkraste (17) das Rastpedal

treten und das Gerät nach hinten kippen.

Elektroteppichbürste einschalten *

Die Elektroteppichbürste schaltet sich automa-

tisch ein, sobald der Ein-/Aus-Schalter (9) betä-

tigt

und die Gelenkraste (17) gelöst wurde.

Für Nebensaugarbeiten das Handsaugrohr (6)

aus dem Motorgehäuse ziehen. Zur Sicherheit bei

Nebensaugarbeiten das Gerät immer senkrecht-

stellen und die Gelenkraste einrasten!

Bei einigen Ausführungen schaltet sich die

Teppichbürste automatisch ab, sobald das

Handsaugrohr (6) aus dem Motorgehäuse gezo-

gen wird. Wenn die Elektroteppichbürste nicht

läuft, richtigen Sitz des Handsaugrohres prüfen.

Filtertütenfüllanzeige

Bei Aufleuchten der Kontrollleuchte (18) bitte

prüfen:

a) ist die Filtertüte voll ?

b) ist die Teppichbürste verstopft ?

c) ist der Saugschlauch verstopft ?

Entweder Filtertüte wechseln oder Verstopfung

beseitigen. Es liegt keine Störung vor, wenn beim

Saugen mit dem Saugschlauch das Handrohr ver-

schlossen wird und die Lampe aufleuchtet.

* je nach Ausführung

1 Griff

2 Anschlussleitung

3 Filtergehäuse

4 Motorgehäuse

5 Elektrobürste

6 Teleskoprohr

7 Schlauch

8 Sicherungsring

9 Ein-/Aus- Schalter

10 Deckel

11 Kabelhaken

12 Griffmulde

4. Inbetriebnahme

Assembling the vacuum cleaner

Hold the upper part of the vacuum cleaner in

vertical position and insert it into the power

head. Locate the line (13) on the motor housing

(4) accurately opposite the rib on the swivel neck

(14). The rotary knob (15) must be turned to

the left during the locating. Secure the vacuum

section in place by turning the rotary knob to the

vertical position.

Attaching suction hose

Push the black end of the hose into the connecting

tube (25) so that it clicks into place. Fit the

telescopic tube (6) to the dust bag housing and

push the handle over the projection. The other

end of the hose fits into the telescopic tube only

one way.

Swivel neck latch

To release the vacuum cleaner from the locked

upright position depress the foot pedal (17) and

tilt the vacuum cleaner backwards.

Switch on the electric power head *

The power head motor starts automatically when

the mains switch (9) is switched on and machine

is tilted back after release of swivel neck latch

(17). For safety please always set machine

upright and have swivel neck latch locked when

using telescopic tube.

Some versions of the vacuum stop the power

head automatically when the telescopic tube (6)

is withdrawn and restart when it is reinserted

correctly. If power head does not start check if

the telescopic tube is fully inserted.

Filter bag indicator

If warning light (18) lights up please check:

a) Is the dust bag full ?

b) Is there a blockage in the power head?

c) Is there a blockage in the hose?

Either change the filter bag or remove the

blockage. The light may come on whilst using the

suction hose when the air flow is impeded. This

is normal and not a fault.

* Depending on model

4. Preparation

7

25

8

6

1 Handle grip

2 Cable

3 Dust bag housing

4 Vacuum motor housing

5 Power head

6 Telescopic tube

7 Hose

8 Retaining ring

9 On / Off switch

10 Back cover

11 Cable hook

12 Carrying recess

18

2

6

1

11

3

4

10

2

7

8

5

6

12

9

7

Wechseln der Filtertüte

Zum Filtertütenwechsel den Deckel (10) von dem

Filtergehäuse abnehmen. Filtertütensicherung

(20) nach unten drücken bis sich die Filtertüte

vom Stutzen abziehen läßt. Filtertütenöffnung

mit Verschlußdeckel (21A) verschließen.

Haltepappe (21) der neuen Filtertüte mit der

Schmalseite in die Halterung (22) einstecken.

Filtertütensicherung nach unten drücken und

Haltepappe über den Rohrstutzen schieben bis

sie in die Filtertütensicherung einrastet.

Filtertüten nicht mehrmals nutzen.

Filter wechseln

Sicherheitsfilter (23) - bei Verschmutzung

durch Ausklopfen reinigen, nach etwa 20

Filtertütenwechseln austauschen.

Abluftfilter (24) - bei starker Verschmutzung

austauschen. Abluftfilterdeckel durch Druck

in die Mulde (39) entriegeln und nach unten

abziehen. Den Abluftfilter (40) an den beiden

Griffflächen (41) nach vorne herausziehen und

das Ersatzteil einsetzen. Den Deckel dann auf

den Topf aufsetzen und von unten in Pfeilrichtung

zum Motorgehäuse schieben, bis die Rastnase

einrastet.

Filter nicht auswaschen.

Schalldämpfer

Der Schalldämpfer (42) sitzt hinter dem Abluftfilter

(40) und muss im normalen Betrieb nicht ersetzt

oder gereinigt werden. Sollte durch besonde-

re Umstände doch eine Reinigung notwendig

werden, Abluftfilter (40) entnehmen und den

Schalldämpferblock (42) aus dem Gerät heraus-

ziehen. Zur Reinigung sollte auch in diesem Fall

Ausklopfen ausreichen.

Danach muss der Schalldämpfer mit der abge-

schrägten Seite nach links wieder in das Gerät

eingesetzt werden. Anschließend auch den

Abluftfilter wieder einsetzten.

2

19

20

21

21a

22

Bürstenkontrolle

Die Bürstenkontrolle überwacht ständig die

Funktion der Bürste.

Grünes Licht: Bürste arbeitet optimal.

Grünes und rotes Licht: Teppichbürste durch

Drehen des Stellknopfes (19) auf eine niedrigere

Zahl stellen.

Bei Stellung 1 und grünem und rotem Licht:

Wechsel des Bürstenstreifens.

Rotes Licht blinkt: Die Bürste wurde blok-

kiert oder überlastet. Das Gerät ausschalten,

den Netzstecker ziehen und die Bürste auf

Verunreinigung prüfen.

ACHTUNG - Bei allen Wartungs und

Reinigungsarbeiten Gerät ausschalten und

Netzstecker ziehen.

5. Wartung

Changing the filter bag

To change the dust bag: Remove back cover

(10). Push down lever (20). Lower dust bag from

connecting tube. Close aperture of dust bag top

with cardboard cover (21A). To fit new dust bag:

Insert top of dust bag (21) into slot (22). Push

lever (20) down and fit aperture of dust bag top

over connecting tube. Return lever so that it is in

horizontal position.

Do not re-use bags.

Changing filters

Vacuum motor filter (23) – Clean off surface dust

by removing from machine and tapping, replace

after app. 20 paper bags have been used.

Exhaust filter (24) - Change when it becomes

dirty. Remove the exhaust filter cover by pressing

into the recess and moving the cover downwards.

Remove exhaust filter (40) using the two handles

(41) and install replacement part. Place the cover

on the filter housing and move it upwards until

the latch engages.

Do not wash filters.

Silencer

The silencer (42) is located behind the exhaust

filter (40) and does not need to be cleaned or

replaced during normal operation. If due to

special conditions, it seems appropriate to clean

the silencer, please use the following procedure:

Remove the exhaust filter (40) and pull out the

silencer (42). Tapping should be sufficient for

cleaning.

Afterwards push the silencer - with the bevelled

side to the left - back into machine and re-fit the

exhaust filter.

Brush controller

The electronic brush controller monitors the

operation of the brush.

Green light: brush set correctly and running.

Green and red light: Brush too high. Adjust the

brush setting by turning the pile adjustment knob

(19) to a lower number.

If the green and red lights are still on at position

number one, the brush strips are worn out and

must be replaced.

Red light blinking: The brush is blocked and is

not turning. Switch machine off, unplug from the

socket and clear the blockage.

CAUTION - Always unplug from the mains socket

before dismantling any part of machine.

5. Maintenance

41 40

24

25

23

2

40 42

8

26 27

32

8

25

33

Verstopfungen beseitigen

Um Verstopfungen im Schlauch zu entfer-

nen, sollte der Schlauch durch Drücken der

Sicherungsrasten (8) ausgerastet werden,

den Schlauch an der ausgerasteten Stelle auf

Verstopfung überprüfen. Ist an dieser Stelle

keine Verstopfung sichtbar, das andere Ende des

Schlauches in die Verbindungshülse (25) stecken.

Das dann freie Ende einige Male bei eingeschal-

tetem Gerät mit der Handfläche verschließen und

wieder freigeben.

ACHTUNG - Den Schlauch niemals mit einem

Stab reinigen!

Danach das Gelenk des Saugvorsatzes an der

Einsteckstelle des Staubsaugers und dann ggf.

durch die Klappe (33) auf der Unterseite der

Elektroteppichbürste überprüfen. Stellen Sie

sicher, dass sich zwischen der Klappe und der

Einsteckstelle im Gelenk keine Verstopfung befin-

det.

Bürstenstreifen wechseln

Zum Wechseln des Bürstenstreifens die

Entriegelungstaste (32) drücken und die

Verschlusskappe (26) entfernen. Die Bürstenwalze

so drehen, dass sich der Bürstenstreifen (27)

durch die seitliche Öffnung herausschieben lässt.

Den neuen Bürstenstreifen ganz einschieben und

die Verschlusskappe wieder einrasten lassen.

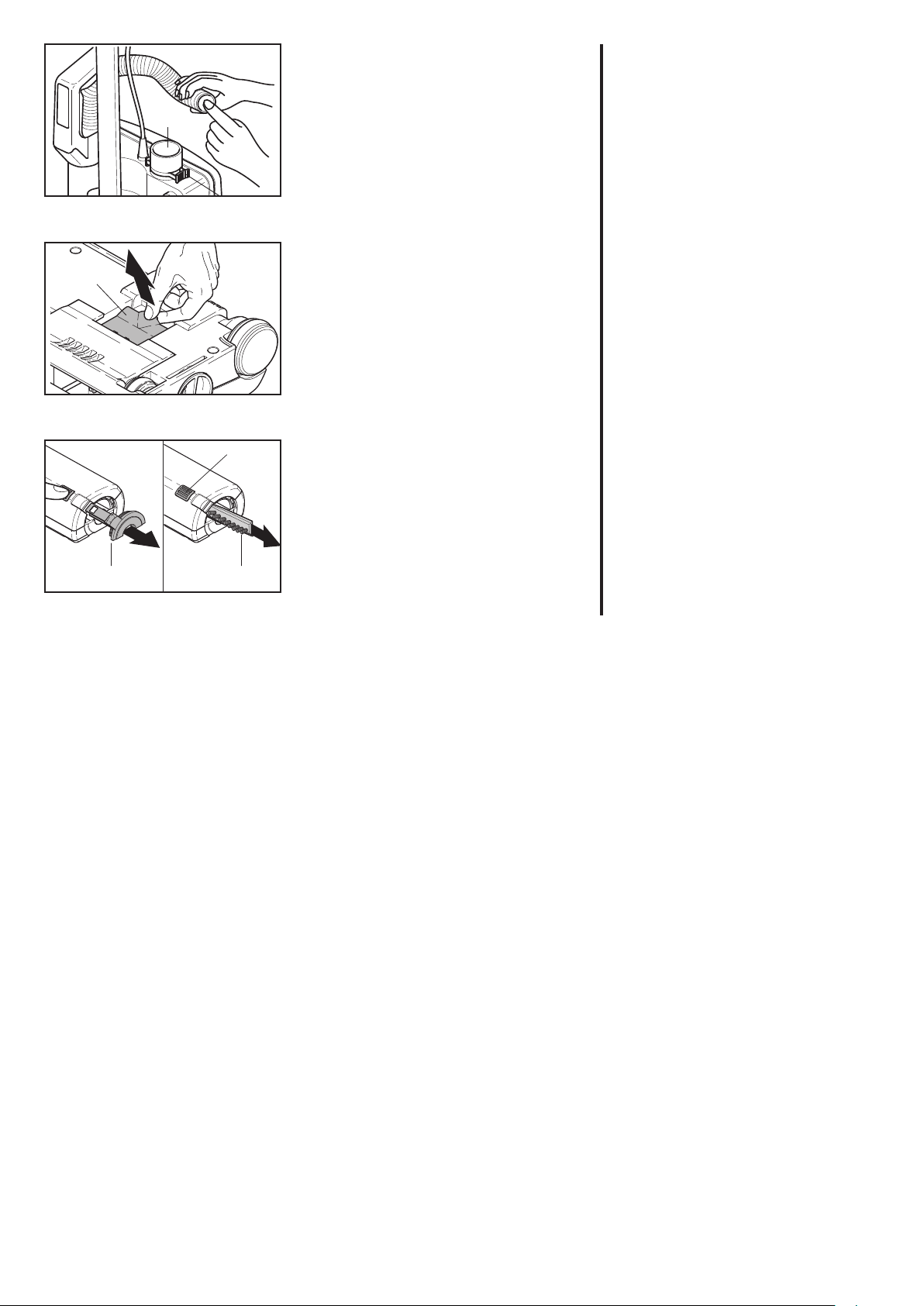

Clearing blockages

Blockages in the hose can be cleared by squeezing

the retaining ring (8) and taking the hose off the

machine. Please check both ends of the hose. If

there isn’t a visible blockage please replace it

the other way around in the connecting tube (25),

holding it upright with one hand blocking the

top and switching on the machine. If necessary

rapidly lift your hand on and off the end of the

hose.

Attention! Never use anything sharp to clear the

hose.

Also check for a blockage in the swivel neck of

the power head and under the orange trap-door

(33) on the bottom of the power head. Please

also ensure that the passage between these two

openings in the power head is clear.

Changing the brush strip

To replace the brush strip, push the button (32),

remove the side plate (26) and turn the brush so

that the brush strip (27) can be pulled out of the

opening. Ensure that the new brush strip is fully

inserted and press the side plate back into place.

Please ensure that the side plate is fully pushed

home so that it locks in place.

9

10

11

1 1870/1or Anschlussleitung, orange

2 5131159 Griff, hellgrau, kpl.

3 5131266 Griffabdeckung

4 10161ER Stiel, 830 mm, kpl.

5 10110ER Gehäuse, dunkelblau

6 5131153 Knickschutztülle, hellgrau

7 2055875 Schalterknopf, hellgrau

8 2055876 Druckfeder, Schalterknopf

9 2077108 Druckschalter

10 2055878 Halter für Schalter

11 5131340 Verbindungshülse, dunkelblau

12 5131301 Sicherungsring

13 2077109 Leiterplatte

14 5131125 Antistatikleitung (205 mm)

5131126 Antistatikleitung (160 mm)

15 5131148 Zwischenleitung

16 5131149 Zugentlastungsschelle

17 2057479 Abdeckung, dunkelblau, kpl.

18 5131170 Filtertütensicherung

19 5131171 Drehfeder

20 5131147 Blattfeder (Filtersicherung)

21 5131139 Sicherheitsfiltergestänge

22 5131190 Lasche

23 5131971 Sicherheitsfilter

24 5131167 Deckel, dunkelblau, kpl.

25 5131186 Deckeldichtung 1,6 m

26 5131187 Flachdichtung

27 2057481 Deckelschloss, dunkelblau

28 2057482 Leitungshaken, dunkelblau, oben

29 2057483 Leitungshaken, dunkelblau, unten

30 2057484 Handsaugrohr, kpl.

31 1776ER Rastknopf inkl. Rastfedern

32 1739ER Rastfeder

33 1775ER Rastkappe

34 5132003 Schlauch, hellgrau, kpl.

35 10150IG Topf, hellgrau, „bluematic“, kpl.

36 5131132 Kontaktsockel, kpl., Ersatz

37 2028398 Kontaktaufnahme mit Kabel

38 5131254 Verriegelungsstange

39 5131121 Verriegelungsknopf, kpl.

40 10106 Motorlagerdichtung

41 8277ER Gebläsemotor 220-240V / 700W

42 05118S Kohlebürsten-Set, 220-240V

43 10118 Motorlager

44 10102 Motoraufnahme

45 10101 Luftführung

46 10120ER Schalldämpfer

47 10104 Dichtung

48 10109ER HEPA-Abluftfilter

49 10103hg Abluftfilterdeckel, hellgrau

50 5131061 Linsenblechschraube C 3,9 x 9,5

51 2062403 Linsenblechschraube F 3,9 x 13

52 2061654 Linsenblechschraube C 3,9 x 16

53 5131069 Linsenschraube AM 5 x 30

54 5131076 Scheibe 4,3

55 2077110 Anschlussklemme

56 5131972 Filtertüte

Pos Art.-No. Bezeichnung

1 1870/1or Cable, orange

2 5131159 Handle grip

3 5131266 Handle cover

4 10161ER Handle, 830 mm, cpl.

5 10110ER Dust bag housing

6 5131153 Grommet

7 2055875 Switch button

8 2055876 Spring

9 2077108 Switch

10 2055878 Switch holder

11 5131340 Connecting tube

12 5131301 Retaining ring

13 2077109 Printed circuit board (220-240 V)

14 5131125 Antistatic-wire, blue (205 mm)

5131126 Antistatic-wire, blue (160 mm)

15 5131148 Internal cable

16 5131149 Cable clamp

17 2057479 Switch housing

18 5131170 Dust bag leverclamp

19 5131171 Return spring

20 5131147 Leaf spring

21 5131139 Connecting rod

22 5131190 Clamp

23 5131971 Motor filter

24 5131167 Cover

25 5131186 Back cover seal

26 5131187 Gasket

27 2057481 Latch with spring and pin

28 2057482 Upper cord hook

39 2057483 Lower cord hook

30 2057484 Extension tube

31 1776ER Rastknopf inkl. Rastfedern

32 1739ER Rastfeder

33 1775ER Rastkappe

34 5132003 Hose, cpl.

35 10150IG Motor housing, „bluematic“, cpl.

36 5131132 Terminal block, cpl.

37 2028398 Female contact holder, cpl.

38 5131254 Locking rod

39 5131121 Locking catch

40 10106 Vacuum Motor Seal

41 8277ER Vacuum Motor 220-240V / 700W

42 05118S Carbon brush vac. Motor (220-240V)

43 10118 Motor Support

44 10102 Motor Locator

45 10101 Air Duct

46 10120ER Silencer

47 10104 Seal

48 10109ER HEPA Exhaust filter

49 10103hg Exhaust Filter Cover, light grey

50 5131061 Screw C 3,9 x 9,5

51 2062403 Screw F 3,9 x 13

52 2061654 Screw C 3,9 x 16

53 5131069 Screw AM 5 x 30

54 5131076 Washer 4,3

55 2077110 Terminal

56 5131972 Paper Bag

Pos Art.-No. Description Pos Art.-No. Description Pos Art.-No. Description

34

30

4

1

13

50 14

15

16 52

28

2724

25

51

10

9

51

55

18

19

12

6

78

53

5

23

17

20

29

26

51

22

11

21

56

35

41

40

49

47

48

43

44

51

36

45

42

38

39

37

51

46

57

31

32

33

54

2

3

45

12

100 2087765 Chassis

101 2087766 Front base plate

102 2087752 Bumper

103 2087749 Wire tie

104 2087751 Rear base plate

105 2087770 Foot pedal

105a 2101441 Axle

106 2087764 Internal plastic bearing

107 2087784 Wheel

108 2070387 Axle clamp

109 2087759 Pile adjustment axle

110 5131428 Pile adjustment wheel

111 2087774 Trust member

112 2087761 Pile adjustment knob

113 5131541 Spring

114 2087786 Brush motor 220-240V

114a 2087780 Carbon brush set, 220-240V

115 2087773 Motor pulley

116 2087775 Belt

117 20271ER Swivel assembly

118 2087782 Wire swivel neck 2-wire

119 5131407 Swivel neck cover

120 2087767 Swivel support r.h.

121 2087768 Swivel support l.h.

122 2087781 Microswitch incl. wire

123 2087750 Gasket

124 2087772 Clamp

125 2087785 Brush pulley

126 2087783 PCB 220-240V

127 2087787 Brush assembly cpl.

128 5132007 Brush strip

129 2087757 Bearing block l.h.

130 2087753 Bearing block r.h.

131 2087755 Brush roller release

131a 2087756 Spring

132 2057489 Support lever with spring

133 2057490 Return spring

134 21222blIG Power head Cover cpl.

135 2087754 Side plate

136 2087776 Screw 4x20

137 2087779 Screw 4x12

138 2087777 Screw 4x14

139 2087778 Screw 4x30

140 2062403 Screw 3.9x13

141 2087758 Access door

142 2087760 Axle adjustment lever

143 2087762 Mounting cap

150 2041531 Power Head

Spare part, completely assembled

100 2087765 Unterteil, kompl.

101 2087766 Bodenleiste vorne, kompl.

102 2087752 Stossbandage kpl.

103 2087749 Haltebügel

104 2087751 Bodenleiste hinten

105 2087770 Rastpedal

105a 2101441 Achse

106 2087764 Gelenklagerbuchse

107 2087784 Laufrolle, kompl.

108 2070387 Lasche

109 2087759 Stellachse

110 5131428 Stellrolle

111 2087774 Druckstück kpl.

112 2087761 Stellknopf, HG bedruckt

113 5131541 Zugfeder (Stellhebel)

114 2087786 Bürstenmotor 220-240V

114a 2087780 Kohlebürsten-Set 220-240V

115 2087773 Zahnriemenritzel

116 2087775 Zahnriemen

117 20271ER Gelenk, 2-polig, kompl.

118 2087782 Flachsteckeraufnahme, kompl.

119 5131407 Gelenkdeckel

120 2087767 Gelenklager, rechts kpl.

121 2087768 Gelenklager, links kpl.

122 2087781 Leitungssatz Gelenkschalter

123 2087750 Dichtung Gelenk

124 2087772 Lasche

125 2087785 Zahnscheibe

126 2087783 Leiterplatte 220-240V

127 2087787 Bürstenwalze, kompl.

128 5132007 Bürstenstreifen

129 2087757 Bürstenlager links

130 2087753 Bürstenlager rechts fest

131 2087755 Ausrückbügel

131a 2087756 Druckfeder Ausrückbügel

132 2057489 Gelenkarm mit Feder

133 2057490 Drehfeder

134 21222dbIG Oberteil dunkelblau, kompl.

135 2087754 Bürstenlager rechts lose

136 2087776 Linsenkopfschraube 4x20

137 2087779 Bodenblechschraube 4x12

138 2087777 Amtec Schraube 4x14

139 2087778 Linsenschraube AM 4x30

140 2062403 Screw F 3,9x13

141 2087758 Reinigungsklappe kpl

142 2087760 Hebel Stellachse

143 2087762 Befestigungskappe

150 2041531 Elektro-Teppichbürste,

Ersatzteil komplett montiert

Pos Art.-No. Description Pos Art.-No. Description Pos Art.-No. Description

Pos Art.-No. Bezeichnung

114a

109

127

130

128

100

136

126

101

102

110

142

108

138

137

103

138

120

110

108

104

139 138

141

139

132

115

114

136

138

121

116

129

138

107

134

133

131 107 138

131a

112

143

138

111 113

X

125

106

105

105a

140

117 119

118

138

124

122

136

135

136

BA 06/2019

Notizen

13

.................................................................................................................................................

BA 06/2019

Notizen

14

.................................................................................................................................................

BA 06/2019

.................................................................................................................................................

Notizen

15

igefa Dresden

Stuttgarter Straße 7 •01189 Dresden

Tel. 0351 20780-0

Fax 0351 20780-20

E-Mail igefa.dresden@igefa.de

igefa Leipzig

Rudolf-Diesel-Straße 11

04451 Borsdorf

Tel. 034291 313-0

Fax 034291 313-144650

E-Mail igefa.leipzig@igefa.de

Hildebrandt & Bartsch Berlin

Ludwig-Erhard-Ring 16

15827 Blankenfelde-Mahlow

Tel. 033708 57-0

Fax 033708 57-444

E-Mail hb@igefa.de

igefa Rostock

Adolf-Kruse-Straße 1

18299 Laage OT Kronskamp

Tel. 038459 615-0

Fax 038459 615-300

E-Mail igefa.rostock@igefa.de

igefa ProMedical Lübeck

Daimlerstraße 1 • 23617 Stockelsdorf b. Lübeck

Tel. 0451 40031-0

Fax 0451 40031-450

E-Mail [email protected]

Henry Kruse Neumünster

Neuenbrook 6 • 24537 Neumünster

Tel. 04321 8510-0

Fax 04321 8510-100

E-Mail kruse@igefa.de

Oelckers Hamburg

Wilfried-Mohr-Straße 7 • 25436 Tornesch

Tel. 04120 978-0

Fax 04120 978-291

E-Mail oelckers.hamburg@igefa.de

Henry Kruse Sylt

Zum Fliegerhorst 6 • 25980 Sylt OT Tinnum

Tel. 04651 31028

Fax 04651 32570

E-Mail kruse@igefa.de

Wittrock + Uhlenwinkel Bremen

Le-Havre-Straße 10 •28309 Bremen

Tel. 0421 87157-0

Fax 0421 87157-60

E-Mail w&u.bremen@igefa.de

Wittrock + Kraatz Hannover

Auf den Pohläckern 24 • 31275 Lehrte

Tel. 05132 9217-0

Fax 05132 9217-217

E-Mail wittrock+kraatz.lehrte@igefa.de

Julius Brune Bielefeld

Strothbachstraße 14 • 33689 Bielefeld

Tel. 05205 9817-0

Fax 05205 713 05

E-Mail brune@igefa.de

Hegro Eichler Kassel

Otto-Hahn-Straße 20 • 34123 Kassel

Tel. 0561 95869-0

Fax 0561 95869-44

E-Mail hegro.kassel@igefa.de

Jesse Seesen

Triftstraße 33 • 38723 Seesen

Tel. 05381 9470-0

Fax 05381 9470-77

E-Mail info@jesseonline.de

Witt Magdeburg

Ohrestraße 16-18 • 39124 Magdeburg

Tel. 0391 40487-33

Fax 0391 40487-34

E-Mail witt.magdeburg@igefa.de

igefa Mettmann

Im Uhlenwinkel 1 • 40822 Mettmann

Tel. 02104 9153

Fax 02104 915490

E-Mail igefa.mettmann@igefa.de

Wittrock + Uhlenwinkel Osnabrück

Carl-Lüer-Straße 11 • 49084 Osnabrück

Tel. 0541 957020

Fax 0541 588369

E-Mail w&u.osnabrueck@igefa.de

igefa Köln

Geigerstraße 9 • 50169 Kerpen

Tel. 02237 9790-200

Fax 02237 9790-300

E-Mail igefa.koeln@igefa.de

Toussaint Hermeskeil

Am Fohlengarten 8 • 5 4 411 Hermeskeil

Tel. 06503 92291-0

Fax 06503 92291-31

E-Mail toussaint@igefa.de

Hegro Eichler Frankfurt am Main

Darmstädter Straße 64

•

64572 Büttelborn

Tel. 06152 948-0

Fax 06152 948-333

E-Mail hegro@igefa.de

Friedrich CliniCare Dreieich

Siemensstraße 3

•

63303 Dreieich

Tel. 06103 57175-0

Fax 06103 57175-50

E-Mail [email protected].de

Toussaint Saarbrücken

In der Lach 6a • 66271 Kleinblittersdorf

Tel. 06805 9276-0

Fax 06805 9276-26

E-Mail toussaint@igefa.de

O+S Offterdinger & Sailer Stuttgart

Heinkelstraße 5 • 70806Kornwestheim

Tel. 07154 83636-70

Fax 07154 83636-90

E-Mail os@igefa.de

Kammerer Karlsruhe

John-Deere-Straße 13 • 76646 Bruchsal

Tel. 07251 782-0

F a x 07 251 78 2- 4 4111

E-Mail kammerer@igefa.de

Marco Freiburg im Breisgau

Riegeler Straße 1 • 79364 Malterdingen

Tel. 07644 927-0

Fax 07644 927-555

E-Mail marco.freiburg@igefa.de

Arndt München

Elly-Staegmeyr-Straße 4 • 80999 München

Tel. 089 8185-200

Fax 089 8185-222

E-Mail arndt.[email protected]

Arndt Landshut

Oskar-von-Miller-Straße 6 • 84051 Essenbach

Tel. 08703 9314-0

Fax 08703 9314-14

E-Mail arndt.landshut@igefa.de

Arndt Memmingen

Eidlerholzstraße 1 • 87746 Erkheim

Tel. 08336 80150-0

Fax 08336 80150-777

E-Mail [email protected]

Arndt Nürnberg

Hundingstraße 9 • 90431 Nürnberg

Tel. 0911 99321-0

Fax 0911 99321-50

E-Mail [email protected]

Arndt Würzburg

Mainfrankenpark 7 • 97337 Dettelbach

Tel. 09302 9319-00

Fax 09302 9319-31

E-Mail [email protected]

Hegro Eichler Erfurt

An der Büßleber Grenze 1 • 99098 Erfurt

Tel. 0361 6024-555

Fax 0361 6024-550

E-Mail [email protected]

AT • Arndt Wien

Johann-Steinböck-Straße 2

2345 Brunn am Gebirge

Tel. 0043 2236 31346-0

Fax 0043 2236 31346-60

E-Mail arndt.wien@igefa.at

AT • Arndt Salzburg

Hühnerauweg 3 • 5411 Ob e ral m

Tel. 0043 6245 739-01

Fax 0043 6245 739-03

E-Mail arndt.salzburg@igefa.at

IGEFA Handelsgesellschaft mbH & Co. KG • Henry-Kruse-Straße 1 • 16356 Ahrensfelde OT Blumberg • Tel. +49 (0)33394 51-0 •

Fax +49 (0)33394 51-210 • E-Mail info@igefa.de • www.igefa.de

06548IG 06/2019

IGEFA bluematic VC 36 B ECO User manual

Popular Vacuum Cleaner manuals by other brands
